同步注浆参考配比
3、盾构机主要穿越地层参数
③-8-3砾砂、③-9-3圆砾、④-8-4砾砂、④-9-4圆砾，该地层中主
要由石英、长石等硬质矿物组成的砾石含量达70%--80%，所含砾石最大可见粒
径约为110mm，颗粒坚硬。
3、砂浆质量控制及配比
根据不同的地层情况及结核地面监测情况采用4h、6h、8h具有不同凝结时
间的浆液配比。
对材料计量进行严格控制。
材料允许计量误差：水泥、粉煤灰、膨润土、水
±2%，砂±3%.适当延长搅拌时间，以增加浆液的和易性（流动性）。
经过多次试配实验确定采用以下经试验室试配的配合比，其比例和性能如下：。
盾构同步注浆
盾构同步注浆当盾片脱离盾尾后,在土体与管片之间会形成一道宽度为3.5mm左右的环行空隙。
同步注浆的目的是为了尽快填充环形间隙使管片尽早支撑地层，防止地面变形过大而危及周围环境安全，同时作为管片外防水和结构加强层。
1.1.1.1注浆材料采用水泥砂浆作为同步注浆材料，该浆材具有结石率高、结石体强度高、耐久性好和能防止地下水浸析的特点。
水泥采用42.5R普通硅酸盐水泥，以提高注浆结石体的耐腐蚀性，使管片处在耐腐蚀注浆结石体的包裹内，减弱地下水对管片混凝土的腐蚀。
（1）浆液配比及主要物理力学指标根据盾构施工经验，同步注浆拟采用表8-5所示的配比。
在施工中，根据地层条件、地下水情况及周边条件等，通过现场试验优化确定。
同步注浆浆液的主要物理力学性能应满足下列指标：①胶凝时间：一般为3～10h，根据地层条件和掘进速度，通过现场试验加入促凝剂及变更配比来调整胶凝时间。
对于强透水地层和需要注浆提供较高的早期强度的地段，可通过现场试验进一步调整配比和加入早强剂，进一步缩短胶凝时间。
②固结体强度:一天不小于0.2MPa，28天不小于2.5MPa。
③浆液结石率:>95%，即固结收缩率<5%。
④浆液稠度:8～12cm。
⑤浆液稳定性:倾析率（静置沉淀后上浮水体积与总体积之比）小于5%。
同步注浆主要技术参数1.1.1.2注浆压力注浆压力略大于该地层位置的静止水土压力，同时避免浆液进入盾构机的土仓中。
最初的注浆压力是根据理论的静止水土压力确定的，在实际掘进中将不断优化。
如果注浆压力过大，会导致地面隆起和管片变形，还易漏浆。
如果注浆压力过小，则浆液填充速度赶不上空隙形成速度，又会引起地面沉陷。
一般而言，注浆压力取1.1～1.2倍的静止水土压力，最大不超过3.0bar。
由于从盾尾圆周上的四个点同时注浆，考虑到水土压力的差别和防止管片大幅度下沉和浮起的需要，各点的注浆压力将不同，并保持合适的压差，以达到最佳效果。
在最初的压力设定时，下部每孔的压力比上部每孔的压力略大0.5～1.0bar。
同步注浆及二次注浆施工方案
目录一、编制依据 (2)二、工程概况 (2)三、管片衬砌背后注浆的方式 (3)3.1同步注浆 (3)3.2二次注浆 (8)四、洞门注浆 (11)五、质量控制 (11)5.1工程质量保证制度： (11)5.2工程质量措施： (12)六、注浆过程中出现问题时应对措施 (13)七、安全措施及文明施工 (13)7.1安全措施： (13)7.2文明施工： (14)一、编制依据1、《岩土工程勘察报告》2、《混凝土结构工程施工质量验收规范》(GB-50204－2002)3、《地下工程防水技术规范》(GB50108－2001)4、《地下防水工程质量验收规范》(GB50208－2002)5、《普通混凝土配合比设计规程》JGJ 55-20006、本标段工程设计图纸7、本工程合同及招标技术文件要求二、工程概况泉园一路站~文化东路站区间自泉园一路站起，沿长青街向东南至文化东路站止。
区间起止里程为右K20+215.036~K21+257.877，全长1042.84双线米，为单线单洞区间。
区间正线线间距15~17米，采用盾构法施工，线路坡度呈“V”字型，覆土厚度约11.3~16米，最大坡度19‰，最小转弯半径800m。
区间在右K20+735.00处设置1个联络通道兼泵站，联络通道兼泵站采用矿山法施工。
区间基本位于长青街下方，长青街道路红线宽度40米，为城市主干道，双向8车道，交通十分繁忙。
根据钻探揭示，第四系全新统地层在区间内广泛分布，由粉质粘土、砂砾石层组成，构成浑河新扇或浑河高低漫滩相沉积。
全新统冲积相地层上部为粉质粘土、中、粗砂，下部为砾砂、圆砾层，局部为卵石层，砾石、卵石磨圆度较好。
本区间范围内的地下水赋存于圆砾、砾沙等土层中，按埋藏条件划分，属第四系孔隙潜水。
稳定水位埋深约为7.6~8.0m，水位标高36.62~37.10m，含水层厚度约20.0m。
地下水主要补给来源浑河侧向补给及大气降水垂直入渗补给。
主要排泄方式为径流排泄和地下水的人工开采。
盾构同步注浆
1.1. 盾构同步注浆当盾片脱离盾尾后，在土体与管片之间会形成一道宽度为140mm 左右的环行空隙。
同步注浆的目的是为了尽快填充环形间隙使管片尽早支撑地层，防止地面变形过大而危及周围环境安全，同时作为管片外防水和结构加强层。
1.1.1. 注浆材料采用水泥砂浆作为同步注浆材料，该浆材具有结石率高、结石体强度高、耐久性好和能防止地下水浸析的特点。
水泥采用普通硅酸盐水泥，以提高注浆结石体的耐腐蚀性，使管片处在耐腐蚀注浆结石体的包裹内，减弱地下水对管片混凝土的腐蚀。
根据盾构施工经验，同步注浆拟采用下表所示的配比。
在施工中，根据地层条件、地下水情况及周边条件等，通过现场试验优化确定。
同步注浆浆液的主要物理力学性能应满足下列指标，见表7-6 : 表7-6同步注浆材料配比和性能指标表⑴胶凝时间：一般为3〜10h，根据地层条件和掘进速度，通过现场试验加入促凝剂及变更配比来调整胶凝时间。
对于强透水地层和需要注浆提供较高的早期强度的地段，可通过现场试验进一步调整配比和加入早强剂，进一步缩短胶凝时间；⑵固结体强度：一天不小于0.2MPa, 28天不小于2.5MPa⑶浆液结石率：＞95%,即固结收缩率＜5%⑷浆液稠度：8〜12cm⑸浆液稳定性：倾析率（静置沉淀后上浮水体积与总体积之比）小于5%1.1.2. 同步注浆主要技术参数1.1.2.1.注浆压力注浆压力略大于该地层位置的静止水土压力，同时避免浆液进入盾构机的土仓中。
最初的注浆压力是根据理论的静止水土压力确定的，在实际掘进中将不断优化。
如果注浆压力过大，会导致地面隆起和管片变形，还易漏浆。
如果注浆压力过小，则浆液填充速度赶不上空隙形成速度，又会引起地面沉陷。
一般而言，注浆压力取 1.1〜1.2倍的静止水土压力，最大不超过3.0〜4.0bar。
由于从盾尾圆周上的四个点同时注浆，考虑到水土压力的差别和防止管片大幅度下沉和浮起的需要，各点的注浆压力将不同，并保持合适的压差，以达到最佳效果。
同步注浆技术交底 精品
编号：DGG
施工单位
工程名称
分部工程
防水工程
交底部位
同步注浆
日期
交
底
内
容
交
底
内
容
交
底
内
容
交
底
内
容
新宝区间右线隧道即将始发掘进，同步注浆是隧道掘进的重中之重，为保证同步注浆顺利进行，现对同步注浆相关事项做如下交底。
（一）正常掘进同步注浆
注浆压力不超过0.4Mpa，注浆量每环6～7m3；
4、在其他工序进行时，注意躲避、让路，保证各项工序的顺利进行。
交底部门：工程技术部
交底人：
专业技术负责人：
时间：
深圳市建设局、深圳市档案局监制
受交底人
签名
时间
签名
时间
2、注浆前进行详细的浆材配比试验，选定合适的注浆材料及浆液配比，保证所选浆材配比、强度、耐久性等物理力学指标符合业主和设计要求。
3、制订详细的注浆施工设计和工艺流程及注浆质量控制程序，严格按要求实施注浆、检查、记录、分析，及时做出P（注浆压力）—Q（注浆量）—t（时间）曲线，分析注浆效果，反馈指导下次注浆，并及时报告值班工程师。
④搅拌时间(投料完毕后)控制在3分钟左右。
3、运输与贮存
①浆液拌好后，注入编组列车中的砂浆运输罐与其他列车同时进入掘进工作面，随后通过拖车上的注浆泵将输罐中的浆液注入拖车上的贮浆罐。
②砂浆存放时间不宜过长（不至发生初凝），若发现浆液情况异常应立即通知值班工程师，由值班工程师决定是否需要废弃或另作他用。
4、注浆作业操作规程
①检查注浆管路畅通情况，接好传感器。
②连接砂浆运输罐车与盾构机自备贮浆罐间的输浆管，启动砂浆搅拌器向贮浆罐中输入砂浆。
注浆配合比
盾构同步注浆配比
1、惰性浆液
性能指标:28d抗压强度≥1.0MPa;稠度:１0~１3cｍ;坍落度：２４～26cm,2ｈ内≥２4ｃm。
性能指标：7d抗压强度≥0．７ＭPa，２８d抗压强度≥１．０ＭPa；稠度:1０~１3cm；坍落度：２４~26cm，2ｈ内≥２4ｃｍ。
中铁十九局集团有限公司
苏州轨道交通IV-TS-０1标试验室
1、惰性浆液
性能指标:２８d抗压强度≥１.０MPa；稠度：1０~１3cm；坍落度:24～2６ｃm,２h内≥24cm。
2、硬性浆液
性能指标:7d抗压强度≥0．７MPa，28d抗压强度≥1.0ＭPa;稠度:１0~1３ｃm；坍落度：24～26cm，2ｈ内≥24cm。
凝结时间1４h。
中铁十九局集团有限公司
苏州轨道交通IV-TS－01标试验室
3、惰性浆液
性能指标：2８d抗压强度≥1.0MＰa;稠度：1０~13cm。
4、硬性浆液
性能指标：7d抗压强度≥0.7MPａ，２8ｄ抗压强度≥1.０MＰa;
稠度:10~13ｃm。
中铁十九局集团有限公司
苏州轨道交通IV－TＳ－0１标试验室。

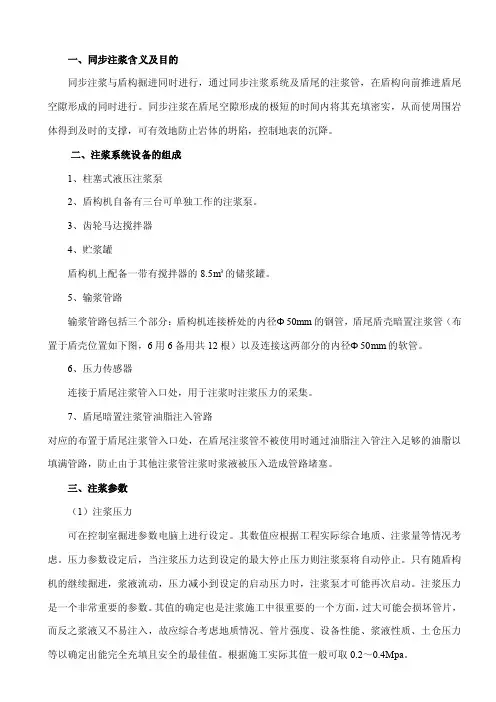

同步注浆——精选推荐
一、同步注浆含义及目的同步注浆与盾构掘进同时进行，通过同步注浆系统及盾尾的注浆管，在盾构向前推进盾尾空隙形成的同时进行。
同步注浆在盾尾空隙形成的极短的时间内将其充填密实，从而使周围岩体得到及时的支撑，可有效地防止岩体的坍陷，控制地表的沉降。
二、注浆系统设备的组成1、柱塞式液压注浆泵2、盾构机自备有三台可单独工作的注浆泵。
3、齿轮马达搅拌器4、贮浆罐盾构机上配备一带有搅拌器的8.5m³的储浆罐。
5、输浆管路输浆管路包括三个部分：盾构机连接桥处的内径Φ50mm的钢管，盾尾盾壳暗置注浆管（布置于盾壳位置如下图，6用6备用共12根）以及连接这两部分的内径Φ50mm的软管。
6、压力传感器连接于盾尾注浆管入口处，用于注浆时注浆压力的采集。
7、盾尾暗置注浆管油脂注入管路对应的布置于盾尾注浆管入口处，在盾尾注浆管不被使用时通过油脂注入管注入足够的油脂以填满管路，防止由于其他注浆管注浆时浆液被压入造成管路堵塞。
三、注浆参数（1）注浆压力可在控制室掘进参数电脑上进行设定。
其数值应根据工程实际综合地质、注浆量等情况考虑。
压力参数设定后，当注浆压力达到设定的最大停止压力则注浆泵将自动停止。
只有随盾构机的继续掘进，浆液流动，压力减小到设定的启动压力时，注浆泵才可能再次启动。
注浆压力是一个非常重要的参数。
其值的确定也是注浆施工中很重要的一个方面，过大可能会损坏管片，而反之浆液又不易注入，故应综合考虑地质情况、管片强度、设备性能、浆液性质、土仓压力等以确定出能完全充填且安全的最佳值。
根据施工实际其值一般可取0.2～0.4Mpa。
施工中操作人员务必要将压力传感器接好，并检查其工作情况，确保传感器能正常工作。
坚决杜绝在无压力传感器的情况下继续注浆，以防由于注浆压力过大损坏管片。
注浆压力是评估盾尾建筑空隙填充情况的重要参数。
施工中应以此控制每环的注浆量。
采用同步方式注浆时,注浆过程中注浆压力应保持恒压。
注浆口盾尾布置图（2）注浆量衬砌背后注浆量的确定是以盾尾建筑空隙量为基础并结合地层、线路及掘进方式等考虑适当的饱满系数，以保证达到充填密实的目的。
同步注浆
同步注浆技术一、注浆目的及方式1.盾构机的刀盘直径为6180mm，因此，当盾构机盾尾脱出管片后，在全体与管片之间将形成一道宽度为9mm的空隙。
为及时的充填管片与地层间的环形间隙，控制地层变形，稳定管片结构，控制盾构掘进方向，并有利于加强管片隧道结构的防水能力，管片背后环向间隙采用同步注浆。
2.采用盾尾同步注浆方式。
在盾尾内侧沿周围布置了4条内置式注浆管。
每条管上设有压力表和手动阀门。
盾尾通过软管与四台砂浆泵分别相连。
砂浆泵可以手动控制，砂浆泵上方设置了一个带搅拌器的砂浆罐（容积为83）。
二、注浆材料及配比设计（1）注浆材料采用水泥砂浆作为同步注浆材料，该浆材具有结石率高、结石体强度高、耐久性好和能防止地下水浸析的特点。
（2）浆液配比及主要物理力学指标根据地铁施工经验，同步注浆拟采用表2-1所示的配合比。
在施工中，根据地层条件、地下水情况及周边条件等，通过现场试验优化确定最合理的配合比。
同步注浆浆液的主要物理力学性能应满足下列指标：①胶凝时间：一般为3～10h，根据地层条件和掘进速度，通过现场试验加入促凝剂及变更配比来调整胶凝时间。
对于强透水地层和需要注浆提供较高的早期强度的地段，可通过现场试验进一步调整配比和加入早强剂，进一步缩短胶凝时间。
②固结体强度：一天不小于0.2MPa，28天不小于2.0MPa。
③浆液结石率：＞95%，即固结收缩率＜5%。
④浆液稠度：8～12cm⑤浆液稳定性：倾析率（静置沉淀后上浮水体积与总体积之比）小于5%。
2-1 同步注浆材料初步配比表三、同步注浆主要技术参数（1）注浆压力为保证达到对环向空隙的有效充填，同时又能确保管片结构不因注浆产生变形和损坏，根据计算和经验，注浆压力取值为：0.2～0.5MPa。
（2）注浆量根据经验公式计算和类似施工的经验，注浆量取环形间隙理论体积的1.3～1.8倍，则每环（1.5m）注浆量Q=3.1～4.3m3。
（3）注浆速度同步注浆速度应与掘进速度相匹配，按盾构完成一环1.5m掘进的时间内完成当环注浆量来确定其平均注浆速度。
注浆配合比
2、硬性浆液
材料
水泥
黄砂
（P.O42.5） （中）
粉煤灰 （Ⅱ 级）
膨润土
水
生产厂家
长江
配合比 （kg/m³）
100
800
400
60
260
性能指标：7d抗压强度≥0.7MPa，28d抗压强度≥1.0MPa；稠 度:10~13cm；坍落度：24~26cm，2h内≥24cm。 凝结时间14h。
中铁十九局集团有限公司 苏州轨道交通IV-TS-01标试验室
盾构同步注浆配比
材料
水
生产厂家
配合比 （kg/m³）
530
363
1、 惰性浆液
黄砂 （中）
粉煤灰 （Ⅱ 级）
膨润 土
长江
800 400 60
800 400 80
消石 灰
70 100
高效 减水 剂
3
二号 线
5 自配
性能指标：28d抗压强度≥1.0MPa；稠度:10~13cm；坍落 度：24~26cm，2h内≥24cm。
材料
水泥 （P.O42.5）
黄砂 （中）
粉煤灰 （Ⅱ 级）
膨润 土
水
生产厂家
长江
配合比 （kg/m³）
100
800
400
60
260
二号 线
100
800
400 60 430 自配
2、 硬性浆液
性能指标：7d抗压强度≥0.7MPa，28d抗压强度≥1.0MPa；稠 度:10~13cm；坍落度：24~26cm，2h内≥24cm。
长江
配合比 （kg/m³）
100
800
400
60
3、单液活性同步注浆浆液的配合比试验
１ 试验原材料与方法
１ ． １ 试验原材料与仪器设备 主要原材 料： 水泥（ 天山牌 ４ ２ ． ５普 通 硅 酸 盐 水 、 河砂（ 细度模数 １ ． ３ ） 、 膨润 泥） 、 粉煤灰（ 常熟 Ⅱ 级） 土（ 南湖钠基） 、 减水剂（ 黄藤 Ｕ Ｎ Ｆ－ １ ） 、 硅灰（ 成都锦
。
收稿日期： ２ ０ ０ ９－ １ ２－ ２ １ 基金项目：中铁隧道集团有限公司科研课题（ ２ ０ ０ ８－ １ ６ ） 作者简介：贺雄飞（ １ ９ ８ ０ —） ， 女，湖南株洲人， ２ ０ ０ ７年毕业于厦门大学化学系无机化学专业， 研究生， 助理工程师， 从事隧道及地下工程施工科研 工作。
图 １ 水泥胶砂搅拌机 Ｆ ｉ ｇ ． １ Ｃ ｅ ｍ ｅ ｎ ｔ ｍ ｏ ｒ ｔ ａ ｒ ｍ ｉ ｘ ｅ ｒ
由于不同地质条件、 不同地下水状况以及不同的 施工技术对同步注浆浆液的性能的要求不一样； 因此， 在进行同步注浆材料的选择和浆液配比时需充分考虑 上述因素， 在满足设计要求的前提下， 根据同步注浆浆 液各组成参数对浆液性能的影响来确定， 从而得到不 同条件下适合使用的浆液及其配比。 为了系统地研究同步注浆材料组成参数对注浆材 料性能的影响规律， 本文进行了正交试验， 探讨了水胶 比、 胶砂比、 粉灰比和膨水比对不掺外加剂的基础单液 活性浆液性能的影响， 试验结果如图 ４ —１ ９ 。 ２ ． １ 同步注浆浆液各组成参数对浆液稠度的影响 浆液稠度表示浆液的稀稠程度， 它从总体上可表 征浆液的流动性， 即表示浆液在自质量或外力作用下 流动的性能。同步注浆浆液稠度决定了浆液在施工时 的可泵性和填充性。浆液太稀， 注浆后注浆容易流窜 到尾隙以外的其它区域； 浆液太稠， 则流动性很差， 泵 送性差， 甚至无法泵送。一般同步注浆浆液稠度要求 为 ８～ １ ２ ｃ ｍ 。 图４ —７为同步注浆材料各组成参数对浆液稠度 影响的正交结果。结果表明： 粉灰比对稠度的影响极 小， 在试验误差范围内， 而水胶比、 膨水比、 胶砂比对稠 度影响比较明显； 因此， 在调整浆液稠度的时候主要考 虑调整水胶比、 胶砂比和膨水比。水胶比越大， 稠度呈 ． ７ ５时， 随着水胶比的继续 递增趋势， 当水胶比增至 ０ 增大， 稠度变化趋于稳定； 膨水比越大， 稠度越小， 且当 膨水比在 ０ ． ２～ ０ ． ３时， 稠度的变化比较缓慢； 胶砂比 越大， 稠度越大， 但当胶砂比大于 ０ ． ５后稠度变化比较 小， 基本趋于稳定。因此， 在保证浆液凝结时间、 倾析 率、 抗压强度等指标的基础上， 适当的增大粉灰比或水 胶比或减小膨水比均可提高浆液的稠度。
盾构同步注浆和二次注浆浆液配合比
盾构同步注浆和二次注浆浆液配合比一、环形间隙同步注浆盾构机的刀盘开挖直径为6280mm，管片外径为6000mm，当管片在盾尾处安装完成后盾构机向前推进，管片与土层之间形成14cm的建筑间隙时，及时采用浆液材料填充此环形间隙有利于防止和减少地层变形，提高结构的稳定性。
1、同步注浆材料及配合比采用水泥砂浆（可硬性浆液）作为同步注浆材料，具有凝结时间较短、强度高、耐久性好和抗腐蚀性好等特点。
对浆液配合比进行不同的试调配及性能测定比较，优化出满足不同条件下使用要求的配方，书面报监理工程师审定后正式投入使用。
同时在试推进施工过程中对浆液的配合比核对推进后地表沉降监测情况进行相应的优化及调整。
同步注浆浆液配合比（kg/m3）1）胶凝时间：一般为6～8h，根据地层条件和掘进速度，通过现场试验加入促凝剂及变更配比来调整胶凝时间。
对于强透水地层和过建筑物、小曲线等地段，可通过现场试验进一步调整配比和加入早强剂或减水剂，进一步缩短胶凝时间，获得早期强度，保证良好的注浆效果。
2）固结体强度：一天不小于0.2MPa，28天不小于1MPa。
3）固结收缩率：<5%。
4）浆液稠度：9～13cm。
5）浆液稳定性：倾析率（静置沉淀后上浮水体积与总体积之比）小于5%。
2、同步注浆主要技术参数结合本区间地层及区间周边风险概况，不同地段充填系数k可参照下表：同步注浆充填系数1、注浆方式根据同步注浆填充量不足、地面变形过大、侧穿建筑物等地段须进行二次注浆。
二次注浆材料通过吊装孔进行，可选用水泥-水玻璃双液浆，在管片出台架后进行，注浆压力为0.3～1.0Mpa。
注浆前需在起吊孔内装入单向逆止阀并凿穿外侧保护层。
在一台砂浆泵的输浆管上装有一个分支接口，通过该接口即可实施管片注浆。
二次注浆一般采用手动控制。
2、浆液配比1) A液(主要采用水泥浆）水泥:水=100:100(质量比）2) B液(主要采用水玻璃溶液）水:水玻璃=3:2浆液体积比例:A液 75%，B液25% (根据现炀实际需要调整配比）双液浆浆液配合比（根据现炀实际需要调整配比）二次注浆浆液性能指标。
