F系列OCXO恒温晶振选型手册
恒温控制晶体振荡器(OCXO)的原理
恒温控制晶体振荡器（OCXO的原理exo是利用恒温槽使晶体振荡器或石英晶体振子的温度保持恒定，将由周围温度变化引起的振荡器输出频率变化量削减到最小的晶体振荡器，其内部结构如图4所示。
在OCXO中，有的只将石英晶体振子置于恒温槽中，有的是将石英晶体振子和有关重要元器件置于恒温槽中，还有的将石英晶体振子置于内部的恒温槽中，而将振荡电路置于外部的恒温槽中进行温度补偿，实行双重恒温槽控制法。
利用比例控制的恒温槽能把晶体的温度稳定度提高到5000倍以上，使振荡器频率稳定度至少保持在1X 10-9。
OCXO主要用于移动通信基地站、国防、导航、频率计数器、频谱和网络分析仪等设备、仪表中。
OCXO是由恒温槽控制电路和振荡器电路构成的。
通常人们是利用热敏电阻“电桥”构成的差动串联放大器，来实现温度控制的。
具有自动增益控制（AGC）的（Clapp振荡电路，是目前获得振荡频率高稳定度的比较理想的技术方案。
在近几年中，OCXO的技术水平有了很大的提高。
日本电波工业公司开发的新器件功耗仅为老产品的。
在克服OCXO功耗较大这一缺点方面取得了重大突破。
该公司使用应力补偿切割（SCCut石英晶体振子制作的OCXO与使用AT 切形石英晶体振子的OCXO比较，具有高得多的频率稳定度和非常低的相位噪声。
相位噪声是指信号功率与噪声功率的比率（C/N），是表征频率颤抖的技术指标。
在对预期信号既定补偿处，以1Hz带宽为单位来测量相位噪声。
Bliley公司用AT切形晶体制作的NV45A在补偿点10Hz、100Hz、1kHz和10kHz处的相位噪声分别为100、135、140和145dBc/Hz,而用SC切割晶体制成的同样OCXQ 则在所有补偿点上的噪声性能都优于5dBc/Hz。
凯越翔电子生产的OCXQ频率范围为5〜120MHz,在一10〜+60C的温度范围内，频率稳定度有士0.02、±0.03 和±0.05ppm，老化指标为士0.02ppm/ 年和士0.05ppm/年。

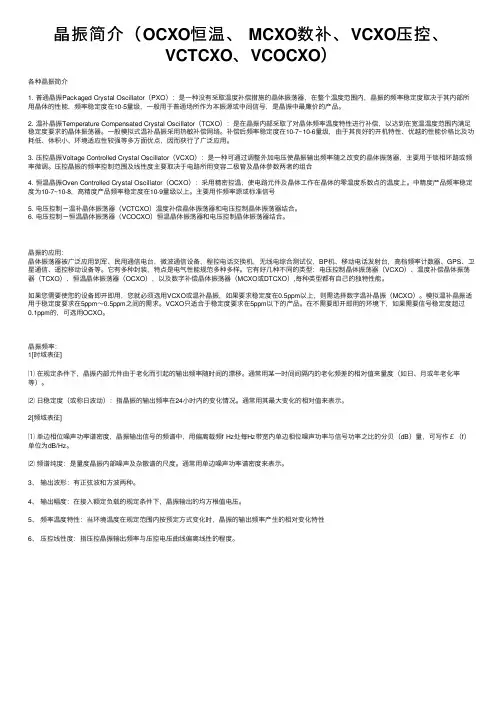

晶振简介（OCXO恒温、
晶振简介（OCXO恒温、 MCXO数补、VCXO压控、VCTCXO、VCOCXO）各种晶振简介1. 普通晶振Packaged Crystal Oscillator（PXO）：是⼀种没有采取温度补偿措施的晶体振荡器，在整个温度范围内，晶振的频率稳定度取决于其内部所⽤晶体的性能，频率稳定度在10-5量级，⼀般⽤于普通场所作为本振源或中间信号，是晶振中最廉价的产品。
2. 温补晶振Temperature Compensated Crystal Oscillator（TCXO）：是在晶振内部采取了对晶体频率温度特性进⾏补偿，以达到在宽温温度范围内满⾜稳定度要求的晶体振荡器。
⼀般模拟式温补晶振采⽤热敏补偿⽹络。
补偿后频率稳定度在10-7~10-6量级，由于其良好的开机特性、优越的性能价格⽐及功耗低、体积⼩、环境适应性较强等多⽅⾯优点，因⽽获⾏了⼴泛应⽤。
3. 压控晶振Voltage Controlled Crystal Oscillator（VCXO）：是⼀种可通过调整外加电压使晶振输出频率随之改变的晶体振荡器，主要⽤于锁相环路或频率微调。
压控晶振的频率控制范围及线性度主要取决于电路所⽤变容⼆极管及晶体参数两者的组合 4. 恒温晶振Oven Controlled Crystal Oscillator（OCXO）：采⽤精密控温，使电路元件及晶体⼯作在晶体的零温度系数点的温度上。
中精度产品频率稳定度为10-7~10-8，⾼精度产品频率稳定度在10-9量级以上。
主要⽤作频率源或标准信号 5. 电压控制－温补晶体振荡器（VCTCXO）温度补偿晶体振荡器和电压控制晶体振荡器结合。
6. 电压控制－恒温晶体振荡器（VCOCXO）恒温晶体振荡器和电压控制晶体振荡器结合。
晶振的应⽤：晶体振荡器被⼴泛应⽤到军、民⽤通信电台，微波通信设备，程控电话交换机，⽆线电综合测试仪，BP机、移动电话发射台，⾼档频率计数器、GPS、卫星通信、遥控移动设备等。
晶振选型指南
恒温晶振、温补晶振选用指南晶体振荡器被广泛应用到军、民用通信电台，微波通信设备，程控电话交换机，无线电综合测试仪，BP机、移动电话发射台，高档频率计数器、GPS、卫星通信、遥控移动设备等。
它有多种封装，特点是电气性能规范多种多样。
它有好几种不同的类型：电压控制晶体振荡器（VCXO）、温度补偿晶体振荡器（TCXO）、恒温晶体振荡器（OCXO），以及数字补偿晶体振荡器（MCXO或DTCXO）,每种类型都有自己的独特性能。
如果您需要使您的设备即开即用，您就必须选用VCXO或温补晶振，如果要求稳定度在0.5ppm以上，则需选择数字温补晶振（MCXO）。
模拟温补晶振适用于稳定度要求在5ppm～0.5ppm之间的需求。
VCXO只适合于稳定度要求在5ppm以下的产品。
在不需要即开即用的环境下，如果需要信号稳定度超过0.1ppm 的，可选用OCXO。
频率稳定性的考虑晶体振荡器的主要特性之一是工作温度内的稳定性，它是决定振荡器价格的重要因素。
稳定性愈高或温度范围愈宽，器件的价格亦愈高。
工业级标准规定的-40～+75℃这个范围往往只是出于设计者们的习惯，倘若-30～+70℃已经够用，那么就不必去追求更宽的温度范围。
设计工程师要慎密决定特定应用的实际需要，然后规定振荡器的稳定度。
指标过高意味着花钱愈多。
晶体老化是造成频率变化的又一重要因素。
根据目标产品的预期寿命不同，有多种方法可以减弱这种影响。
晶体老化会使输出频率按照对数曲线发生变化，也就是说在产品使用的第一年，这种现象才最为显著。
例如，使用10年以上的晶体，其老化速度大约是第一年的3倍。
采用特殊的晶体加工工艺可以改善这种情况，也可以采用调节的办法解决，比如，可以在控制引脚上施加电压（即增加电压控制功能）等。
与稳定度有关的其他因素还包括电源电压、负载变化、相位噪声和抖动，这些指标应该规定出来。
对于工业产品，有时还需要提出振动、冲击方面的指标，军用品和宇航设备的要求往往更多，比如压力变化时的容差、受辐射时的容差，等等。
恒温晶振OCXO主要技术指标定义的IEC标准
恒温晶振OCXO主要技术指标定义的IEC标准恒温晶振OCXO主要技术指标定义的IEC标准1）标称频率（Nominal frequency）IEC标准定义：振荡器标明的工作频率。
2）中心频率偏差 (Frequency accuracy)IEC标准定义：在基准点温度环境（25 ± 2 ℃ ）和中心控制电压时，测得的频率值与标称频率的偏差。
3）频率调谐范围（Frequency adjustment range）IEC标准定义：用某种可变元件使振荡器频率能够改变的频率范围。
注：调整的目的：1）把频率调到规定调整范围内的任一特定值。
2）由于老化和其它条件变化而引起频率偏移后，能够把振荡器频率修正到规定值。
调整的方式：3）调节方式有机械调节和电压调节两种4）可变元件通常指变容二极管、多圈电位器等。
4）工作温度范围 (Operating temp. range)IEC标准定义：振荡器能够正常工作，其频率及其它输出信号性能均不超过规定的允许偏差的温度范围。
注：1）工作温度范围的下限越低，振荡器功耗越大，同时频率温度稳定度越难实现。
2）工作温度范围的上限越高，晶体拐点设置越高，晶体成本上升越多。
5）压控特性（电压范围、极性、线性、压控输入阻抗）IEC标准定义：当控制电压变化时，引起的振荡器输出的频率、波形特征等电特性的变化。
注：1）电压范围：用来调节频率的电压的可调范围。
常见的有0～3.3V, 0.3～3.0V, 0～ 5V, 0.5～4.5V等。
2）压控范围：压控电压在电压范围内变化的时候，振荡器的频率能够变化的范围。
3）极性：当振荡器的频率随压控电压的增加而增加的时候，压控极性为正极性，反之为负极性。
4）线性度：理想的压控电压和频率变化量的关系是线性的，但实际上总会有所偏差，这个偏差就是表征理想程度的压控线性度，通常用百分比表示。
5）如果系统不能给出稳定的电压信号，或者对输出频率有严格的控制要求时，通常振荡器可以自己给出经过稳压后的精准的电压供压控电压用，这个精准的电压就是参考电压。
晶振手册-2015年A版
军用 > 航空航天 > 导航 > 通信 > 测控 > 仪器与设备产品选型手册XO - 晶体振荡器OCXO - 恒温晶体振荡器TCXO - 温补晶体振荡器VCXO - 压控晶体振荡器AVXO - 抗振晶体振荡器MXO - 倍频晶体振荡器PLXO - 锁相晶体振荡器成都世源频控技术有限公司是一家高端射频与微波产品整体解决方案提供商。
公司专注于超低相位噪声、超高稳定度、低功耗及高可靠射频与微波产品的设计、制造、销售以及相关技术服务。
世源频控技术拥有数条射频与微波产品的柔性生产线，针对不同客户的需求进行产品的设计及制造。
在低相位噪声、高稳定度和低功耗等应用场合具有丰富的设计经验和高度的专业知识，目前公司主要产品技术指标及性能处于世界先进水平。
我们的产品：•恒温晶体振荡器(OCXO)• 温补晶体振荡器(TCXO)• 压控晶体振荡器(VCXO)• 抗振晶体振荡器(AVXO)• 倍频晶体振荡器(MXO)•锁相晶体振荡器(PLXO)世源频控技术具有一流的技术开发工具和生产检测设备。
如相位噪声测试仪、信号源分析仪、信号分析仪、高精度频率计、示波器、高低温试验箱、振动试验台及专用自动测试系统等。
领先的设计、先进的生产检测设备以及严格的质量过程控制保证了产品的质量与可靠性，提高了产品的生产效率。
世源频控技术的产品广泛应用于频率源（频率合成器）、同步时钟、电信设备及基站（含无线通信、移动通信设备及卫星通信）、数字交换和无线电测试测量仪器等领域，并为全球的军用、航空航天、仪器仪表、通信设备和卫星导航等行业的企业提供大量的高品质产品及服务。
世源频控技术致力于通过专业的产品及良好的服务，注重客户意见，持续极力为客户提升价值。
1. 恒温晶体振荡器(OCXO)------------------------------------------------------------------第04页~第30页2. 温补晶体振荡器(TCXO)--------------------------------------------------------------------第31页~第41页3. 压控晶体振荡器(VCXO)-------------------------------------------------------------------第42页~第43页FCOX2系列<超高稳定度,超低老化率,50.8mm 50.8mm H mm>-----------------------------------------第05页~第06页 FCOX3系列<极低相位噪声,50.8mm 50.8mm 19.0mm,SMA-F>-----------------------------------------第07页~第08页 FCOX4系列<超低相位噪声,38.1mm 38.1mm 12.7mm>--------------------------------------------------第09页~第10页 FCOX5系列<超低相位噪声,38.1mm 38.1mm 12.7mm>--------------------------------------------------第11页~第12页 FCOX7系列<超低相位噪声,小体积,25.4mm 25.4mm 12.7mm>-----------------------------------------第13页~第14页 FCOX8系列<超低相位噪声,超小体积,20.320.39.7(or 11.4)mm>--------------------------------------第15页~第16页FCOX9系列<极低相位噪声,试验室级应用,74.6344.4525.4mm>--------------------------------------第17页~第18页FCOX10系列<低相位噪声,超小体积,25.415.249.7(or 11.4)mm>--------------------------------------第19页~第20页FCOX12系列<低相位噪声,表面贴,25.522.210.0mm>---------------------------------------------------第21页~第22页FCOX17系列<超低相位噪声,35.4mm 26.7mm 12.7(or 13.6)mm>--------------------------------------第23页~第24页 FCOX18系列<超高稳定度,超低老化率,51.3.0(or 25.4)mm>-----------------------------------第25页~第26页 FCOX101系列<超低功耗,超小体积,低相位噪声,插件,21.013.6.5mm>------------------------------第27页~第28页FCOX102系列<超低功耗,超小体积,低相位噪声,表面贴,25.415.24.7mm>-------------------------第29页~第30页FCTX8系列<超低相位噪声,20.3mm 20.3mm 9.7(or 11.4)mm>------------------------------------------第32页~第33页 FCTX9系列<超低相位噪声,25.4mm 15.24mm 9.7(or 11.4)mm>----------------------------------------第34页~第35页 FCTX10系列<超低相位噪声,表面贴,27.4mm 17.8mm 5.9mm>-----------------------------------------第36页~第37页 FCTX12系列<超低相位噪声,表面贴,25.5mm 22.2mm 6.7mm>-----------------------------------------第38页~第39页 FCTX13系列<低相位噪声,超小体积,表面贴,17.014.0 6.0mm>-----------------------------------------第40页~第41页FCVX3系列<低相位噪声,表面贴,27.4mm 17.8mm 5.9mm>---------------------------------------------第42页~第43页×××××××××××××××××××××41.3×19××8××8××××××××××××晶体振荡器QUARTZ CRYSTAL OSCILLATOR5. 倍频晶体振荡器(MXO)---------------------------------------------------------------------第51页~第55页MXO4系列<极低相位噪声,极低杂散,50.0mm 50.0mm mm>-------------------------------------------第52页~第53页MXO7系列<双路输出,低相位噪声,低杂散,50.8mm 50.8mm mm>------------------------------------第54页~第55页××H ××H 倍频晶体振荡器MULTIPLIED CRYSTAL OSCILLATOR4. 抗振晶体振荡器(AVXO)-------------------------------------------------------------------第44页~第50页AVXO3系列<抗振设计,优秀动态相位噪声,38.138.119.0(or 16.0)mm>-------------------------------第45页~第46页 AVXO4系列<抗振设计,优秀动态相位噪声,38.138.119.0(or 16.0)mm>-------------------------------第47页~第48页 AVXO6系列<抗振设计,卓越动态相位噪声,50.850.827.0mm>-----------------------------------------第49页~第50页××××××抗振晶体振荡器ANTI-VIBRATION CRYSTAL OSCILLATORNEW ！NEW ！NEW ！NEW ！6. 锁相晶体振荡器(PLXO)----------------------------------------------------------------第56页~第60页PLXO1系列<内置PLL,极低相位噪声,50.8mm 50.8mm 19.0mm,SMA>----------------------------第57页~第58页 PLXO2系列<内置PLL,小体积,低相位噪声,35.4mm 26.7mm 12.7mm>----------------------------第59页~第60页××××锁相晶体振荡器PHASE LOCKED CRYSTAL OSCILLATOR7. 客户订货信息表---------------------------------------------------------------------------------第61页客户订货信息表8. 新产品发布专栏--------------------------------------------------------------------------------第62页新产品发布专栏---NEW PRODUCTS RELEASE敬请关注!-恒温晶体振荡器<OVEN CONTROLLED CRYSTAL OSCILLATOR>超短预热时间FCOX350.8mm X 50.8mm X19.1mmFCOX17FCOX7FCOX8FCOX10FCOX10121.0X13.6X8.5mmFCOX10225.4X15.24X8.7mmNEW ！NEW ！NEW！FCOX12NEW ！OCXOFCOX2产品数据手册 Rev A电性能参数输出信号(客户定义)标称频率 5~20MHz 输出波形 正弦波或方波输出功率,正弦波 0~+13.0dBm 初始频率准确度 ±0.05~±0.3ppm 谐波,正弦波 -30dBc max.杂波,正弦波 -70dBc max.相位噪声(客户定义)OSC @ 10MHz@1Hz -85~-110dBc/Hz @10Hz -110~-140dBc/Hz @100Hz -135~-155dBc/Hz @1KHz -145~-165dBc/Hz @10KHz -150~-166dBc/Hz @100KHz -150~-168dBc/Hz @1MHz -150~-168dBc/Hz稳定度(客户定义)温度稳定度 ±短期稳定度 ±1E-10~±5E-13/s 老化率 ±1E-7~±1E-8/y50~±0.1ppb 电源电压(客户定义)工作电压 +5.0V 或+12.0V 或+15.0V 最大工作电流 500~1500mA max.稳定工作电流 200~700mA max.预热特性 1~15分钟，达到±1E-7~±1E-8频率调节(客户定义)频率调节方式 电调节（EFC ）压控电压范围 0~2.5~5.0V 频率牵引范围 ±0.3~±1.0ppm 频率牵引斜率 正输入阻抗 100k Ω min.环境适应性(客户定义)工作温度范围 最宽-55℃~+85℃机械冲击 GJB-360B,方法213,15g,11ms,半正弦温度冲击 GJB-360B,方法107,-55℃~+85℃,5次2随机振动 GJB-360B,方法214,0.04g /Hz,3个轴向存储温度范围-55℃~+100℃.标签纸，位于产品外壳顶部，包括生产厂家标识、产品型号、标称频率、序列号、生产日期等信息。

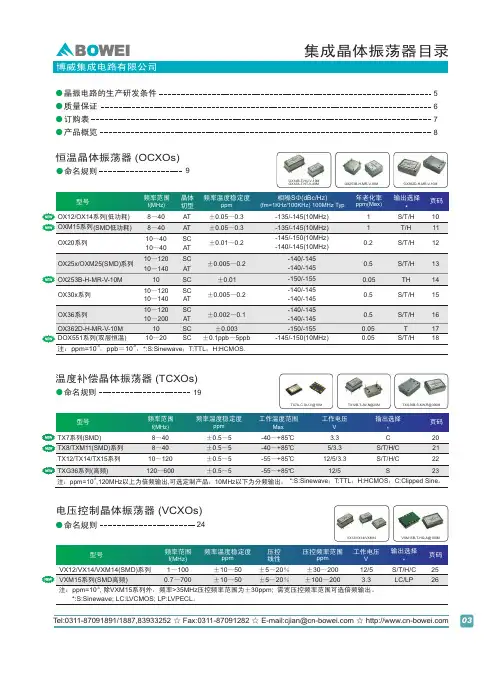

博威集成电路 集成晶体振荡器目录 说明书
晶振电路的生产研发条件质量保证命名规则恒温晶体振荡器(OCXOs)OX253B-H-MR-V-10M OX362D-H-MR-V-10MOX20系列10～40SC±0.01～0.20.2S/T/HOX30x系列10～120SC±0.005～0.20.5S/T/H-140/-14556●●9●1215订购表7●OX14B-T-HU-V-10MOX12A-T-HT-V-40M温度补偿晶体振荡器(TCXOs)TX12/TX14/TX15系列10～120±0.5～512/5/3.3S/T/H/CTXG36B-S-KW-R@300M1922命名规则●-55～+85CTX7A-C-GU-V@10M TX12B-T-JW-N@20M注：ppm=10,120MHz以上为倍频输出,可选定制产品；10MHz以下为分频输出；产品概览8●型号频率范围f(MHz)频率温度稳定度压控频率范围工作电压V输出选择*电压控制晶体振荡器(VCXOs)ppmVX12/VX14/VXM14(SMD)ppm压控线性注：ppm=10, 除VXM15系列外，频率>35MHz压控频率范围为±30ppm; 需宽压控频率范围可选倍频输出。
*:S:Sinewave; LC:L VCMOS; LP:LVPECL。
VXM15B-T-HQ-A@100M页码24命名规则●VX12/VX14/VXM14集成晶体振荡器目录封装外形尺寸图35(TMs )±ppmppm时钟模块概述VTM18B-T-HT-001页码TM18系列±4.62/2CMOS5/3.328±0.370.008～32.768●27集成晶体振荡器目录(XTALs )封装页码29命名规则●±5ppm1、完善的晶体谐振器生产线2 我们拥有1000m 资上千万元完整的晶体谐振器生产线，其主要设备从国外引进，可生产高Q、低老化冷压焊和电阻焊(抽真空)SC、AT切晶体。
5脚ocxo晶振引脚定义
5脚ocxo晶振引脚定义OCXO晶振是指 Oven Controlled Crystal Oscillator，即温度稳定的晶体振荡器。
它是一种高度精密的频率稳定源，用于要求高稳定性和精确度的应用中，如通信系统、导航系统、卫星通信、测量设备等。
在OCXO晶振中，引脚起着连接晶振与外部电路的作用。
5脚OCXO 晶振是一种常见的类型，下面将对其引脚定义进行详细说明。
1. Vcc：这是晶振的电源引脚，用于提供电源给晶振。
通常情况下，Vcc引脚需要输入稳定的直流电压，以确保晶振的正常工作。
在5脚OCXO晶振中，Vcc引脚通常连接到电源正极。
2. GND：这是晶振的地引脚，用于提供电路的参考电位。
GND引脚通常连接到电源的负极或是系统的地线，以确保电路的稳定性和准确性。
3. OUT：这是晶振的输出引脚，用于输出晶振产生的稳定频率信号。
OUT引脚通常连接到外部电路的输入端，以提供一个稳定的参考信号。
输出的频率通常在几十kHz到几百MHz之间，具体取决于晶振的设计和规格。
4. NC：这是晶振的未连接引脚（No Connection），也可以理解为不连接引脚。
在5脚OCXO晶振中，NC引脚没有连接到任何电路或元件，它的存在是为了与其他型号的晶振兼容，方便在生产过程中的布局和安装。
5. TCXOEN：这是OCXO晶振的温度补偿引脚（Temperature Compensation X-tal Oscillator Enable）。
TCXOEN引脚用于控制晶振的温度补偿功能，以提高晶振的频率稳定性。
通常情况下，TCXOEN引脚需要接入一个控制信号，通过控制信号的状态来启用或禁用温度补偿功能。
通过以上对5脚OCXO晶振引脚定义的介绍，我们可以看出，不同的引脚在晶振的工作中扮演着不同的角色。
Vcc和GND引脚提供了晶振的电源和参考电位，OUT引脚输出稳定的频率信号，TCXOEN引脚控制温度补偿功能的启用。
在实际应用中，正确连接晶振的引脚是非常重要的，错误的引脚连接可能导致晶振无法正常工作或频率不稳定。
ocxo的控制方式
ocxo的控制方式
恒温晶体振荡器（Oven Controlled Crystal Oscillator，简称OCXO）的控制方式主要是为了维持其内部石英晶体在极其稳定的温度环境下工作，以实现极高的频率稳定度。
通常情况下，OCXO采用以下几种方式来实现对温度的精密控制：
1、闭环温控系统：
1）OCXO内部有一个小型恒温槽，它包含一个加热元件和温度传感器（如热敏电阻或热电偶）。
2）温度传感器实时监测恒温槽内的温度，并将信号反馈给控制器。
3）控制器根据预设的目标温度与实际测量到的温度差值，通过经典的PID（比例-积分-微分）控制算法或其他高级控制策略，输出控制信号来调整加热元件的功率，从而精确控制恒温槽内的温度。
2、PID控制器：
PID控制器是一种常见的自动控制系统元件，它可以基于误差（目标温度与当前温度之差）的比例、积分和微分三个部分计算出控制量，以达到快速响应和消除静态误差的目的。
3、热补偿技术：
在某些设计中，可能会结合使用热补偿元件来减少温度变化带来的频率漂移，但这不属于严格意义上的“控制”方式，而是对温度敏感性的一种补偿手段。
4、智能控制算法：
高级的OCXO可能还会应用更为复杂的控制算法，例如模糊逻辑控制、自适应控制等，这些算法可以更好地应对环境变化和设备老化等因素引起的温度稳定性挑战。
总之，OCXO的温度控制是一个精细而关键的过程，确保晶体振荡器能在恒定且适宜的温度下运行，从而保证其输出频率的长期稳定性和极高精度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术指标项目 Parameter 规格 Specification 测试条件
标称频率 Nominal Frequency (MHz)10.0—100.0----频率准确度 Frq accuracy at the time of shipment (ppm)±0.1—±1.0全测
温度范围工作温度 Operating Temperature Range
(℃)-40～+85全测
Temperature Range 储存温度 Storage Temperature Range (℃)-55～+105----
输入 Input Power 供电电压 Supply Voltage (Vdc)+3.3—+12 ±5%----
功率 (W)
Power 初始状态 At switch on (W) 3.5 (max.)全测稳定状态 At steady state@25ºC 1.5 (max.)
全测
频率调整 Frequency Turning 调整范围 Frequency Turning Range (ppm)±0.5—±5.0全测
控制电压 Control Voltage Range (V)0.0 —9.0全测参考电压 Reference Voltage (V) 2.8—9.0全测
线性度 Linearity 10%抽测
输出 Output Signal 波形 Waveform Sine HCMOS 全测
幅度 Level 5dBm—10dBm H Level ≥0.9Vdc 全测
L Level ≤0.1Vdc
负载 Load 50Ω15pF--50pF ----
上升/下降时间 Rise / Fall time (ns)≤6抽测
占空比 Duty cycle 50%±5﹪—±10%全测
频率稳定度Frequency Stability 温度特性 Vs.Operating Temperature (ppb)±10—±280全测
电压特性 Vs.Supply Voltage
Variation(ppb)±10—±200抽测
负载特性 Vs.Load (ppb)±10—±200抽测
短稳 Short term stability @1s
（ppb/1s）0.001—0.1抽测
谐波 Harmonics (dBc)≤-20抽测
杂波 Spurious (dBc)≤-70抽测
开机特性 Vs
warm up time 开机时间 warm up
time@25(min)5—30 min.抽测
参考频率 Reference frequency
final freq.(2hour)频率偏差 offset (ppb)±10—±200
相位噪声
Phase noise 1Hz dBc/Hz
抽测
10Hz dBc/Hz
100Hz dBc/Hz -110
1kHz dBc/Hz -13510kHz dBc/Hz -145
100kHz dBc/Hz -145
1MHz dBc/Hz
老化Aging 出厂日老化（ppb/day）±0.3—±3.0全测
首年老化first
year (ppm)±0.5—±3.0抽测
10年老化 (ppm)----
外形尺寸 (mm)20.4﹡12.7﹡12.7 mm 3
