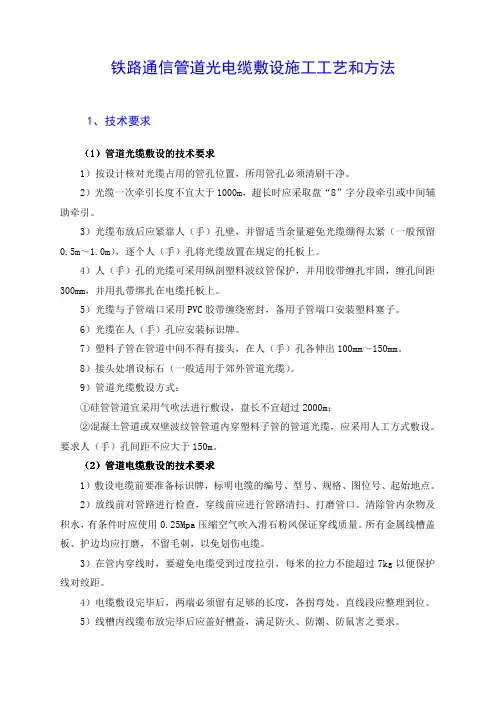

铁路通信管道光电缆敷设施工工艺和方法
铁路通信管道光电缆敷设施工工艺和方法1、技术要求（1）管道光缆敷设的技术要求1）按设计核对光缆占用的管孔位置，所用管孔必须清刷干净。
2）光缆一次牵引长度不宜大于1000m，超长时应采取盘“8”字分段牵引或中间辅助牵引。
3）光缆布放后应紧靠人（手）孔壁，并留适当余量避免光缆绷得太紧（一般预留0.5m～1.0m），逐个人（手）孔将光缆放置在规定的托板上。
4）人（手）孔的光缆可采用纵剖塑料波纹管保护，并用胶带缠扎牢固，缠孔间距300mm，并用扎带绑扎在电缆托板上。
5）光缆与子管端口采用PVC胶带缠绕密封，备用子管端口安装塑料塞子。
6）光缆在人（手）孔应安装标识牌。
7）塑料子管在管道中间不得有接头，在人（手）孔各伸出100mm～150mm。
8）接头处增设标石（一般适用于郊外管道光缆）。
9）管道光缆敷设方式：①硅管管道宜采用气吹法进行敷设，盘长不宜超过2000m；②混凝土管道或双壁波纹管管道内穿塑料子管的管道光缆，应采用人工方式敷设。
要求人（手）孔间距不应大于150m。
（2）管道电缆敷设的技术要求1）敷设电缆前要准备标识牌，标明电缆的编号、型号、规格、图位号、起始地点。
2）放线前对管路进行检查，穿线前应进行管路清扫、打磨管口。
清除管内杂物及积水，有条件时应使用0.25Mpa压缩空气吹入滑石粉风保证穿线质量。
所有金属线槽盖板、护边均应打磨，不留毛刺，以免划伤电缆。
3）在管内穿线时，要避免电缆受到过度拉引，每米的拉力不能超过7kg以便保护线对绞距。
4）电缆敷设完毕后，两端必须留有足够的长度，各拐弯处、直线段应整理到位。
5）线槽内线缆布放完毕后应盖好槽盖，满足防火、防潮、防鼠害之要求。
2、工艺流程▲管道光电缆施工流程图3、施工方法（1）施工准备1）首先应对施工人员进行安全培训和技术交底，同时讲解敷缆方法要领等内容，确保施工人员服从指挥。
安全培训完毕要进行必要的安全考试，合格后才能上岗作业。
2）为了确保光电缆敷设质量和施工安全，施工前必须严密组织，配备专人指挥，备有良好的联络手段，严禁在无联络工具的情况下敷设光电缆。
24.光缆工程验收规范
杆路工程
4、拉线
4.6高桩拉线安装规定： （1）拉桩稍部应向张力的反侧外倾斜80至100厘米。 （2）副拉线抱箍距杆顶应为15厘米以下。拉线与地面建筑物及其它障碍物的 间距同光缆与其它建筑物的隔距相同。 （3）高拉桩正、副拉线连接缠绕、其规格与拉线上、中把同。 4.7吊板拉线安装规定： 吊板拉线除市区特殊地段外，一般不得装设．因特殊地段必须装设时，其地锚 应用混凝土压实封面。 4.8墙拉线安装规定： 墙拉线的拉攀距墙角应≥ 250mm，距屋檐≥ 400mm。
二零一四年三月二零一四年三月一光缆及器材检验一光缆及器材检验二杆路工程二杆路工程三管道光缆的敷设三管道光缆的敷设四架空光缆的敷设四架空光缆的敷设五墙壁光缆的敷设五墙壁光缆的敷设六光缆的接续和成端六光缆的接续和成端七工程竣工验收资料七工程竣工验收资料培训提纲光缆及器材检验光缆及器材检验11一般规定一般规定22光缆单盘检验光缆单盘检验33其他器材的检验其他器材的检验光缆及器材检验光缆及器材检验一般规定一般规定光缆及器材检验光缆及器材检验1施工单位在开工前应对运到工地的光缆器材的规格程式进行数量清点和外观检查如发现异常应作重点检查
杆路工程
4、拉线
4.1拉线安装的一般规定： （1）拉线的安装方位，角杆拉线应在角平分线上，人字拉应与线路行进方向 垂直，顺线拉及终端杆拉线应与线路行进方向成一直线。地锚出土点的偏差 应在规定范围内。 （2）拉线抱箍在电杆上的位臵、隔装数：终端拉、顶头拉、角杆拉、顺线拉 一律装设在吊线抱箍的上方，防风拉、侧面拉线装设在吊线抱箍的下方。各 抱箍间的距离为10厘米±2厘米。拉线距高比等于1；不得小于0.75。直线段 拉线隔装数；防风拉间隔8根，防凌拉间隔32根。 （3）拉线应采用钢绞线，其程式应符合设计要求。 （4）拉线不得有接头、锈蚀及松弛现象。 （5）安装双拉线时，两条拉线应在同一垂线上，同时应保证两条拉线的平行 及地锚出土长度的一致。

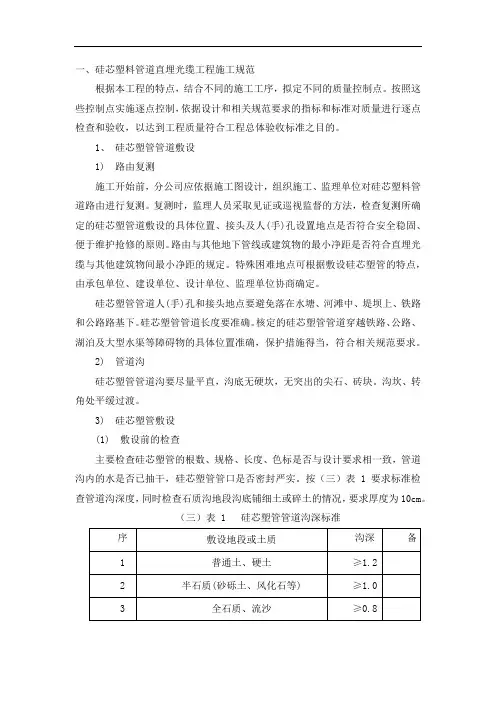

硅芯塑料管道直埋光缆工程施工规范
一、硅芯塑料管道直埋光缆工程施工规范根据本工程的特点，结合不同的施工工序，拟定不同的质量控制点。
按照这些控制点实施逐点控制，依据设计和相关规范要求的指标和标准对质量进行逐点检查和验收，以达到工程质量符合工程总体验收标准之目的。
1、硅芯塑管管道敷设1) 路由复测施工开始前，分公司应依据施工图设计，组织施工、监理单位对硅芯塑料管道路由进行复测。
复测时，监理人员采取见证或巡视监督的方法，检查复测所确定的硅芯塑管道敷设的具体位置、接头及人(手)孔设置地点是否符合安全稳固、便于维护抢修的原则。
路由与其他地下管线或建筑物的最小净距是否符合直埋光缆与其他建筑物间最小净距的规定。
特殊困难地点可根据敷设硅芯塑管的特点，由承包单位、建设单位、设计单位、监理单位协商确定。
硅芯塑管管道人(手)孔和接头地点要避免落在水塘、河滩中、堤坝上、铁路和公路路基下。
硅芯塑管管道长度要准确。
核定的硅芯塑管管道穿越铁路、公路、湖泊及大型水渠等障碍物的具体位置准确，保护措施得当，符合相关规范要求。
2) 管道沟硅芯塑管管道沟要尽量平直，沟底无硬坎，无突出的尖石、砖块。
沟坎、转角处平缓过渡。
3) 硅芯塑管敷设(1) 敷设前的检查主要检查硅芯塑管的根数、规格、长度、色标是否与设计要求相一致，管道沟内的水是否已抽干，硅芯塑管管口是否密封严实。
按（三）表 1要求标准检查管道沟深度，同时检查石质沟地段沟底铺细土或碎土的情况，要求厚度为10cm。
（三）表 1 硅芯塑管管道沟深标准(2) 敷设时的检查在管道铺设时，监理人员采取巡视检查，确保铺管质量达到设计要求。
硅芯塑管应平直地敷设在沟内，因受地形高低起伏较大限制或躲避障碍物或进入人(手)孔的地点必须铺设弯曲管道时，弯曲管道段的硅芯塑管只能在外力作用下形成自然弧度，弯曲半径应大于15m。
严禁用喷灯或其他方法加热硅芯塑管使之弯曲。
同一管道段内严禁出现反复弯曲和在沟底拱起。
在人(手)孔处断开的硅芯塑管，为保证气流敷设光缆时便于辅助塑料管的连接，端口在人(手)孔的余留长度宜为30cm。
管道光缆施工技术及验收规范(光缆敷设、接续、测试)(精)
一、通信管道路由和位置的确定：1、通信管道建筑避免在规划不定、尚未定型、或虽已成型、但土壤未沉实的道路上（城市规划有特殊要求的除外），应远离电腐蚀和化学腐蚀地带，尽量选择在地下或地上障碍物较少的街道上。
2、城区通信管道的位置,宜建筑在人行道下、高等级公路上的车道下，不宜建在快车道下.3、通信管道和其他地下管线及建筑物间的“平行"和“垂直”净距应符合验收规范或设计标准（见附表1）。
4、城区内建筑通信管道的路由,必须经城管部门批准有红线图，否则严禁施工.二、管道及人（手)孔建筑：（一)管道:1、通信管道使用材料主要有水泥管块、高密度聚乙烯(HDPE)波纹管或硬质聚氯乙烯(PVC)硬塑管等。
PVC硬塑管：应保证其直径在φ98／90mm以上;HDPE波纹管其直径在φ110／100mm以上。
使用钢管、塑管时内径应一致。
2、在下列情况下宜采用塑管：（1）腐蚀情况较严重的地段;(2)地下障碍复杂的地段；（3)施工期限要求迅速复原的地段；（4）塑管的接续宜采用承插法。
采用承插法接续塑料管,其承插部分应涂粘合剂，应在距直管管口10mm处向管身涂抹，涂抹承插长度的2/3。
（5）塑料管的组群管间缝隙为10—15mm，接续管头必须错开，每隔2-3米设垫物支撑，并保证管群的整体形状统一。
进入人(手）孔窗口部分的堵抹（喇叭口）不应凸出墙面，应终止在墙体内30—50mm处。
3、在下列情况下宜采用钢管：(注:钢管壁厚2。
0mm以下时为薄壁钢管，2.0mm以上时为厚壁钢管。
）（1)钢管附挂在桥梁上或跨越沟渠、有悬空跨度；(2）埋深过浅或路面荷载过重;（3）地基特别松软或有可能遭到强烈振动；（4）有强电危险或干扰影响需要防护；（5）在有腐蚀的地段采用钢管时，必须做钢管的防腐处理；（6）钢管接续宜采用管箍法，两根钢管应分别旋入管箍长度的1/3以上,两端管口应锉成坡边，使用有缝管时应将管缝置于上方。
4、管道应建筑在良好的地基上,地基分天然地基和人工地基两种.天然地基：稳定性土质,不需人工加固的地基；人工地基：在不稳定的土质上必须经过人工加固的地基。
光接入网现场验收内容及标准
光接入网现场验收内容及标准一、光缆验收规范1、管道光缆敷设一）敷设管道光缆的孔位应符合设计要求。
二）在孔径90mm 及以上的水泥管道、钢管或塑料管道内，应根据设计规定在两人（手）孔间一次性敷设三根或三根以上的子管。
三）子管不得跨人（手）孔敷设，子管在管道内不得有接头。
四）子管在人（手）孔内伸出长度一般为200～400mm；本期工程不用的管孔及子管管孔应及时按照设计要求进行封堵。
五）光缆敷设前应按“8”字盘放，管井边缘要做好保护，防止光缆外皮被刮破。
六）光缆敷设应符合下列要求：（1）应按照设计要求的A、B端敷设光缆。
（2）敷设光缆时的牵引力应符合设计要求。
（3）光缆在各类管材中穿放时，管材的内径应不小于光缆外径的1.5 倍。
（4）光缆出管孔150mm 以内不得做弯曲处理。
（5）管道光缆根据接入需要按设计要求进行中间人孔预留。
光缆余长应在人孔内盘放并固定。
（6）敷设后的管道光缆在人（手）孔内应排列、固定整齐。
光缆在人（手）孔内子管外的部分应按设计要求保护。
（7）管孔及子管管孔均应按设计要求的材料进行堵塞。
（8）光缆在每个人孔内应按设计要求或建设单位的规定做好标志。
2、埋式光缆敷设一）直埋光缆埋深应满足通信光缆线路工程设计要求的有关规定，具体埋设深度应符合上表的要求。
光缆在沟底应自然平铺状态，不得有绷紧腾空现象。
二）直埋光缆与其他建筑设施平行或交越时的最小净距应符合设计要求。
三）光缆可同其他通信光缆同沟敷设，同沟敷设时应平行排列，不得重叠或交叉，缆间的平行净距应≥100mm。
四）回填土应符合下列要求：（1）充气的光缆在回填土前必须做好保气工作。
（2）先填细土，后填普通土，且不得损伤沟内光缆及其他管线。
（3）市区或市郊埋设的光缆在回填300mm细土后，盖红砖保护。
每回填土约300mm处应夯实一次，并及时做好余土清理工作。
（4）回土夯实后的光缆沟，在车行路面或地砖人行道上应与路面平齐，回土在路面修复前不得有凹陷现象；土路可高出路面50～100mm，郊区大地可高出150mm左右。
光纤施工规范及验收标准
朝阳区教育“校校通”工程光纤网工程光纤施工规范及验收标准北京北控电信通信息技术有限公司二零零六年四月二十六日目录1.光纤施工规范 (2)1.1总则 (2)1.2光缆器材规格及路由走向 (2)1.3光缆线路敷设安装 (3)1.4光缆接续安装 (6)1.5竣工文件编制 (7)2.光缆线路工程验收 (8)2.1随工检验 (8)2.2光缆线路工程竣工验收 (9)光纤施工规范及验收标准1.光纤施工规范1.1总则为适应通信发展的需要，提高通信光缆建设工程的质量管理水平，促进建设工程实施、验收的程序化、规范化、科学化，特制定本规范。
本规范是新建通信光缆传输系统线路工程施工质量检查工程验收的依据。
改建、扩建及其它类似光缆线路工程也应参照执行。
工程验收包括：隐蔽工程检验、及工程竣工验收。
工程承包单位编制施工操作工程或作业指导书，施工组织计划以及监理单位编制的监理规划、监理实施细则均应认真贯彻执行本规范的要求。
工程中应积极采用新工艺、新技术，以提高施工质量和降低工程造价。
本规范未尽事宜，可参考现行相关验收规范及工程设计文件。
1.2光缆器材规格及路由走向1.2.1光缆器材的规格⏹光缆、器材规格、程式及数量应符合设计及订货要求。
⏹光缆、光纤连接器应有出厂产品合格证和传输特性参数的出厂测试记录。
⏹光缆、光纤连接器运到现场后应进行单盘检验，确保其传输性能、长度等达到设计要求。
光缆单检完毕后应对端头作密封处理。
⏹其它器材应及时运到现场，其数量、质量应达到设计规定要求。
⏹光缆接盒的检验还应包括气闭性检查。
接头密封材料必须在使用有效期内。
必要时还需要进行气闭性试验。
1.2.2光缆路由走向⏹光缆线路路由及敷设方式，应以批准的施工图设计为依据进行路由复测工作。
较小的路由变更，由监理、施工人员提出，经甲方同意确定；较大的路由变更，设计单位应至现场与监理、施工协商，甲方批准。
⏹光缆线路穿越河流，应按设计规定方式过河。
1.3光缆线路敷设安装1.3.1一般规定⏹光缆的敷设安装方法，可根据地段环境、条件，选择人工或机械敷设；对采用直埋硅芯管时，光缆应采用气流法敷设方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、通信管道路由和位置的确定：1、通信管道建筑避免在规划不定、尚未定型、或虽已成型、但土壤未沉实的道路上（城市规划有特殊要求的除外），应远离电腐蚀和化学腐蚀地带，尽量选择在地下或地上障碍物较少的街道上。
2、城区通信管道的位置，宜建筑在人行道下、高等级公路上的车道下，不宜建在快车道下。
3、通信管道和其他地下管线及建筑物间的“平行”和“垂直”净距应符合验收规范或设计标准（见附表1）。
4、城区内建筑通信管道的路由，必须经城管部门批准有红线图，否则严禁施工。
二、管道及人（手）孔建筑：（一）管道：1、通信管道使用材料主要有水泥管块、高密度聚乙烯（HDPE）波纹管或硬质聚氯乙烯（PVC）硬塑管等。
PVC硬塑管：应保证其直径在φ98／90mm以上；HDPE 波纹管其直径在φ110／100mm以上。
使用钢管、塑管时内径应一致。
2、在下列情况下宜采用塑管：（1）腐蚀情况较严重的地段；（2）地下障碍复杂的地段；（3）施工期限要求迅速复原的地段；（4）塑管的接续宜采用承插法。
采用承插法接续塑料管，其承插部分应涂粘合剂，应在距直管管口10mm处向管身涂抹，涂抹承插长度的2/3。
（5）塑料管的组群管间缝隙为10-15mm，接续管头必须错开，每隔2-3米设垫物支撑，并保证管群的整体形状统一。
进入人（手）孔窗口部分的堵抹（喇叭口）不应凸出墙面，应终止在墙体内30-50mm处。
3、在下列情况下宜采用钢管：（注：钢管壁厚2.0mm以下时为薄壁钢管，2.0mm 以上时为厚壁钢管。
）（1）钢管附挂在桥梁上或跨越沟渠、有悬空跨度；（2）埋深过浅或路面荷载过重；（3）地基特别松软或有可能遭到强烈振动；（4）有强电危险或干扰影响需要防护；（5）在有腐蚀的地段采用钢管时，必须做钢管的防腐处理；（6）钢管接续宜采用管箍法，两根钢管应分别旋入管箍长度的1/3以上，两端管口应锉成坡边，使用有缝管时应将管缝置于上方。
4、管道应建筑在良好的地基上，地基分天然地基和人工地基两种。
天然地基：稳定性土质，不需人工加固的地基；人工地基：在不稳定的土质上必须经过人工加固的地基。
加固方式有表面夯实、碎石加固、换土法和打桩加固法等。
5、管道的基础：基础是介于管道与地基中间的铆接结构，它支撑管道，把管道的荷重均匀传播到地基中，管道一般均应有基础，基础有混凝土基础和钢筋混凝土基础。
PVC管4管以下，沟底应平整夯实。
4管以上（含4管）应做混凝土基础，基础厚度为12公分。
6、敷设塑料管道时，塑料管孔组和排列的方式应与水泥管道的排列相同，为保证管孔排列整齐，间隔均匀，4孔以上（含4孔）塑料管群应每隔3.0米左右采用框架固定。
（二）人（手）孔：1、在通信管道的分歧点、电（光）缆引上点、穿越公路、桥梁两端、交叉路口及转弯地点等，必须要建筑人（手）孔。
2、两人（手）孔间的距离不应超过120米，一般为100米。
3、人（手）孔有砖砌人（手）孔、钢筋混凝土人（手）孔等。
一般电（光）缆引上点、支线及配线管道上可设置手孔。
4、人（手）孔应防止漏水，并应浇筑混凝土基础，当遇到土质松软或地下水位较高时，还应增设碴石地基或采用钢筋混凝土基础。
5、人（手）孔四壁为24cm墙、人孔净空高度为1.8米，手孔净空高度为1.1米。
砖砌人（手）孔时，砖砌块横缝为15-20mm，竖缝为10-15mm。
6、人（手）孔内不得有其它管线穿越。
7、公路水沟中的手孔应建筑在水沟以外。
8、人（手）孔顶部应高出路面2-3cm。
9、子管管孔应按要求封堵。
三、管道埋设深度：1、管道埋深（管顶至路面）不能小于0.8米。
塑料管道敷设后，其管顶覆土小于0.8米时，应采取保护措施。
如用砖砌加钢筋混凝土盖板或做钢筋混凝土包封等。
2、各种路面至管顶最小埋深要求：（1）普通土、硬土，市郊、村镇，沟、渠、水塘≥1.0米。
（2）半石质（砂砾土、风化石等）、市区街道、路肩、边沟≥0.8米。
（3）公路边沟中的管道埋深，难以达到0.8米时，假如水沟底采取砼全包封15公分，则管道埋深可≥0.5米。
（4）路边沟为全石质，管道可采用钢管，埋深0.4米，采取砼全包封。
（5）穿越铁路、公路≥1.2米。
（公路路面、铁路路基面）（6）穿越铁路、公路（国道、省道、市区主要街道）必须采用钢管，机械顶管作业除外。
（7）全石质、流砂≥0.6米。
3、管道的埋深，应保证管道进入人孔时管顶距离人孔上覆不得少于40公分，管孔底部距手孔底面净距不少于20公分。
4、管道沟回填：应每回填15公分，分层夯实，回填土应高出地面20公分。
5、管道敷设应有一定坡度，以利渗入管道内的地下水流向人孔，管道坡度可为3‰-4‰，不得小于2.5‰；如街道本身有坡度，可利用地势获得坡度。
通常管道坡度有两种设置方法：即“一”字坡和“人”字坡。
6、人孔内不同方向的管道相对位置宜接近，相应管孔高差不宜大于0.5米。
7、通信管道与其它管线交越、埋深相互间有冲突且迁移有困难时，可考虑改变管道埋深。
必要时，降低通信管道埋深要采取必要的保护措施（如砼包封、加混凝土盖板等），但管道顶部距路面不得小于0.3米。
8、引上管引入人（手）孔时，应在通信管道引入窗口以外的内壁上，在距上覆（盖板）下0.2-0.4米范围以内。
四、光缆配盘1、施工单位在开工前，现场监理员应对运到工地的光缆、器材的规格、程式等进行外观检查，如发现异常应作重点检查。
（1）光缆的外观检查，应首先检查缆盘包装是否损坏，然后开盘检查光缆外皮有无损坏，光缆端头封装是否良好。
对于包装严重损坏或光缆外皮有损伤的，应做详细记录。
（2）工程所用光缆器材必须有产品质量检验合格证，应核对厂方提交的产品测试记录所列项目及指标，是否符合设计要求。
2、光缆开头检验时，应核对光缆外端的端别，并在缆盘上做醒目标注，敷设通信光缆时，北（东）为A端，南（西）为B端。
光缆端别的识别：面对光缆截面，由领示色光纤按顺时针方向排列为A端，反之为B端。
一般领示色标颜色顺序为蓝、桔（橙）、绿、棕、灰、白。
3、管道光缆配盘应根据复测路由计算出光缆敷设总长度及光纤全程传输质量要求，选配单盘光缆。
配盘时，尽量选择使光缆落在人（手）孔内的余线不能过多。
4、光缆应尽量做到整盘敷设，以减少中间接头。
5、靠近设备侧的第1、2段光缆的长度应大于1公里。
6、应尽量将低衰减的光缆配盘置在80km以上的大长度中继段内。
7、管道光缆接头应避开交通道口，管道光缆与直埋光缆相接，接头必须设在人孔内，一个人孔内最多只能安装两个接头。
8、光缆配盘结果应填入“中继段光缆配盘图和表”中，同时按配盘图在选用的光缆盘上标明该盘光缆所在的中继段别及配盘编号。
五、光缆敷设1、一般规定（1）光缆的弯曲半径应不小于光缆外径的15倍，施工过程中不应小于20倍。
（2）布放光缆时的牵引力应不超过光缆允许张力的80%，瞬间最大牵引力不得超过光缆允许张力的100%，主要牵引力应加在光缆的加强件（芯）上。
（3）光缆牵引端头可以现场预制。
管道光缆或架空光缆可作网套或牵引头，为防止在牵引过程中扭转损伤光缆，牵引端头与牵引索之间应加入转环。
（4）布放光缆时，光缆必须由绕盘上方放出，保持松驰弧形，光缆布放过程中应无扭转，严禁打小圈、浪涌等现象发生。
（5）光缆布放采用机械牵引时，应根据牵引长度、地形条件、牵引张力等因素选用集中牵引、中间辅助牵引或分散牵引等方式。
（6）机械牵引速度调节范围应在0-20米/分，调节方式应为无级调速，并具有自动停机性能。
（7）布放光缆，必须严密组织并有专人指挥，有良好的联系手段，禁止未经训练的人员上岗和在无联络工具的情况下作业。
（8）光缆布放完毕，应检查光纤是否良好，光缆端头应做密封防潮处理，不得浸水。
2、管道光缆（1）按设计核对光缆占用的管孔位置，所用管孔必须清刷干净。
（2）人工布放光缆时每个人孔应有人值守；机械布放光缆时拐弯人孔应有人值守。
（3）光缆穿入管孔、管道拐弯或有交叉时，应采用导引装置或喇叭口保护管，不得损伤光缆外护层，根据需要可在光缆周围涂中性润滑剂。
（4）光缆一次牵引长度一般不大于1000米，超长时应采取盘“8”字分段牵引或中间辅助牵引。
（5）光缆布放后应紧靠人孔壁，并留适当余量避免光缆绷得太紧（一般预留0.5-1.0米），逐个人孔将光缆放置在规定的托板上。
（6）人（手）孔编号尾数为1#和5#的孔内预留余缆5-10米，接头孔内预留12米。
（7）人孔内的光缆可采用纵剖塑料波纹管保护，并用黄色胶带缠扎牢固，缠孔间距300mm，并用扎带绑扎在电缆托板上。
（8）光缆与子管端口采用PVC胶带缠绕密封，备用子管端口安装塑料塞子。
（9）光缆在人孔内安装标志牌，在一个人孔内有进出局两条光缆时，光缆标志牌要有“进”、“出”分别标注。
（10）塑料子管在管道中间不得有接头，在人孔内各伸出10-15cm。
（11）接头处增设标石（一般适用于郊外管道光缆）。
3、基站内光缆（1）布放基站内光缆，上下楼道及每个拐弯点应设专人负责，牵引保持光缆呈松驰状态，严禁出现打小圈和死弯。
（2）进出光缆，在地下室内爬梯及走线架上应安装光缆进、出标志牌，在ODF内一般采用红进、黄出PVC胶带包扎作标志。
（3）光缆经由走线架、拐弯点应予绑扎。
垂直上升段的绑扎间距不大于1.0m，上下走道或爬墙的绑扎部位垫胶管、避免光缆受侧压。
（4）设备两侧预留光缆长度各20m ，预留光缆采用光缆预留箱盘绕安装在进线室的铁架或墙壁上。
六、光缆接续1、一般规定（1）光缆接续前应首先核对光缆的程式、端别，检查纤芯的质量。
（2）光纤接续的环境必须整洁，应在工程车或有遮盖物的环境中操作，严禁露天作业。
（3）接续时采用专用清洁剂除去填充油膏，禁止用汽油清洁，开剥光缆外护层，不得损伤光纤。
（4）在一个中继段内同一根光纤的接头衰减的双向平均值≤0.08db/个。
2、光缆接续（1）光纤的接续采用熔接法。
（2）光缆光纤接续线序按设计规定执行。
（3）各盘光缆的金属护套、铠装等金属构件在接头处电气断开，光缆加强芯在接头盒连接可靠，电气绝缘好。
（4）进局光缆的金属构件接保护地气，一般在光纤分配架上接单引保护接地。
（5）光缆在接头处重迭12米，每侧各2米为接头盒内光纤盘留和接头损耗，余10米为预留，接头盒内余留光纤每侧不应少于0.8m。
（6）余长光纤收容盘放，盘绕方向应一至，曲率半径符合厂家规定，接头部分应平直不受力。
（7）管道光缆一般采用两端进线方式引入接头盒。
（8）靠近交流电气铁道进行光缆接续作业时，应将光缆的金属构件临时接地，以保障人身安全。
（9）接头盒内应放入袋装防潮剂和光缆接续责任（见下表）卡，光缆接头盒应平放在人（手）孔光电缆托板上，并用塑料绑带或塑料线绑扎固定。
七、光缆中继段测试1、光纤特性测试（1）光纤特性测试的内容应包括：①光纤线路衰减；②光纤后向散射信号曲线。
