长吉加油机和集线器设备安装布线
加油站设备及工艺管线安装方案
现场勘查
对安装现场进行勘查，了 解现场实际情况，确保满 足安装条件。
材料准备
根据设计要求，准备足够 的设备和管线材料，确保 安装过程的顺利进行。
设备安装步骤
01
02
03
04
基础制作
根据设备尺寸和要求，制作设 备基础，确保设备安装稳固。
设备就位
将设备按照设计要求就位到基 础上，确保设备位置准确。
设备调整
06
安全措施与环境保护
安全措施
安全教育培训
为确保加油站工作人员和施工人员熟悉并掌握加油站设备 和工艺管线的安装过程，需进行安全教育培训，以避免事 故发生符合国家标准的个人防 护装备，如防护服、安全鞋、手套等，以降低事故发生时 对人身安全的危害。
安全操作规程
合理安排施工时间，避免在尘土较大的时 间段进行作业，同时采取洒水降尘等措施 ，减少尘土污染。
减少废弃物污染
节约能源资源
分类处理施工废弃物，可回收利用的尽量 回收利用，不能回收利用的应按照相关规 定进行合理处置，避免对环境造成污染。
在设备和管线安装过程中，应优先选择节 能环保的设备和工艺，合理利用资源，减 少能源消耗和环境污染。
04 管线焊接 对管线进行焊接，确保焊缝质量符合要求。
05 管线防腐 对管线进行防腐处理，延长管线使用寿命。
05
质量检测与验收
质量检测方法
01
02
03
04
外观检测
对设备的外观进行仔细检查， 包括是否有划痕、变形、损伤
等。
尺寸检测
测量设备的各项尺寸是否符合 设计要求。
功能测试
对设备进行操作测试，检查是 否能正常工作。
制定并实施安全操作规程，要求所有参与安装的工作人员 严格遵守，避免因操作不当导致的安全事故。
长吉加油机常见故障检修
上电后无任何显示
1. 3A保险座松动接触不良或保险管熔断。2. 220V电源输入用J/P401连接器、P605电源选择连接器、变压器输出接线端子（24VAC）→接口板308插头；其中任一松动接触不良。
1.拧紧保险座。2.查出相应连接器，重新接好。变压器的接线端子应压紧后再装，用手轻拽不动为好。
上电后电机连续转动
1.接触器里有异物不能释放。2.接口板输出可控硅击穿。
1.拆装或更换接触器。2.测量接口P309的9或11输出信号（220VAC）长有则换接口板。
加油机启动不出油
电磁阀没有打开（先排除机械原因）
1.测量接口板P309的2、3、4、5输出控制阀信号；正常工作2、3或4、5对白色中线测量同时输出110VAC电压，没有则换接口板。如在接线盒内测，可测电磁阀(黄、黑色)线对红色线有两组110VAC电压。
税控加油机死机，升行显示3——10
税控NVRAM测试标志未通过
更换税控主板。
税控加油机死机，升行显示3——112
税控时钟芯片时钟功能测试未通过
更换税控主板
注：税控加油机主控板上有两块CPU芯片，标有SKⅠ/SKⅡ的是税控芯片，一旦插入电路板即和主板上税控存储器、时钟芯片形成对应关系；不能更换，否则会造成死机。
摘枪后加油机不启动
1.磁性接近开关不能靠近。
2.接近开关引线连接器接触不良。
3.接近开关损坏不能接通。
4.接触器线圈引线掉，或线圈断不能吸合。
5.接口板故障，无接触器控制信号。
1.检查枪套处开关机械传动是否灵活。2.换连接器,或开关(开关可用万用表Ω档测量；断电摘枪，Ω数近似为0，挂枪Ω数应∞，否则开关已坏)3.测量接触器线圈，短路、断路，都应换接触器。4.测量接口P309的9或11输出信号（220VAC）没有则换接口板。
加油站设备及工艺管线安装方案
制定详细的施工图纸和技术文件，确保施 工过程有据可查 单击此处输入你的正文，请阐述观点
定期对施工记录进行整理和归档，确保资 料完整可查 单击此处输入你的正文，请阐述观点
制定详细的质量控制计划，明确各项质量 标准和验收要求
单击此处输入你的正文，请阐述观点
建立质量信息反馈机制，及时处理和解决 质量问题 文件记录 文件记录
建立完善的施工记录制度，对施工过程中 的关键环节进行详细记录
单击此处输入你的正文，请阐述观点
加强文件保密工作，防止技术泄密和商业 机密泄露
单击此处输入你的正文，请阐述观点
06
施工组织与进度安排
施工组织机构和人员配置
管道安装质量检查：对 安装完成的管道进行质 量检查，确保管道的密 封性、强度和稳定性符 合要求。
电气设备安装
安装前的准备工作：检查设备是否完好，准备安装工具和材料 安装位置的选择：根据加油站布局和设备要求，选择合适的安装位置 安装过程：按照设备说明书和安装要求，进行电气设备安装 安装后的调试：对安装好的电气设备进行调试，确保正常运行
应急预案：制定应对突发事件的应急预案，确保在紧急情况下能够迅速、 有效地处理
文明施工：加强施工现场管理，保持整洁、有序的施工环境，树备故障应急预案
设备故障分类：一般故障、重大故障 应急预案流程：发现故障、上报、现场处置、恢复设备运行 现场处置措施：切断电源、疏散人员、设置安全警示标志 恢复设备运行：联系维修人员、进行维修、确保设备正常运行
安装步骤：按照 厂家提供的安装 说明书进行安装， 包括基础制作、 设备组装、连接 管线和调试等
注意事项：确保 安装符合规范要 求，注意安全操 作，避免损坏设 备和人员安全
加油机安装方案及流程
加油机安装方案及流程英文回答：Installing a fuel dispenser involves several steps and requires careful planning and execution. Here is a step-by-step guide on how to install a fuel dispenser:1. Planning and Preparation:Determine the location for the fuel dispenser. It should be easily accessible for customers and comply with safety regulations.Obtain necessary permits and approvals from local authorities.Ensure proper electrical and plumbing connections are available at the installation site.Purchase the fuel dispenser and any additionalequipment required, such as filters and hoses.2. Site Preparation:Clear the installation site of any obstructions or debris.Level the ground and ensure a stable foundation for the fuel dispenser.Install any necessary underground piping for thefuel supply.3. Electrical and Plumbing Connections:Hire a licensed electrician to install the necessary electrical connections, including power supply and grounding.Connect the fuel dispenser to the electrical system, ensuring proper wiring and safety measures are in place.Hire a licensed plumber to install the necessary plumbing connections, including fuel supply lines and drainage.4. Fuel Dispenser Installation:Follow the manufacturer's instructions for assembling and installing the fuel dispenser.Secure the dispenser to the foundation, ensuring stability and safety.Connect the fuel supply lines to the dispenser, following proper procedures and safety guidelines.Install any additional equipment, such as filters and meters, as per the manufacturer's instructions.5. Testing and Inspection:Conduct thorough testing of the fuel dispenser, ensuring all functions are working properly.Perform leak tests to ensure there are no fuel or vapor leaks.Schedule an inspection by local authorities to ensure compliance with safety regulations.6. Training and Maintenance:Train staff on how to operate and maintain the fuel dispenser safely.Develop a maintenance schedule to regularly inspect and service the dispenser.Keep records of maintenance activities and monitor performance to ensure optimal operation.Installing a fuel dispenser requires attention todetail and compliance with safety regulations. By following the proper installation process and conducting regular maintenance, you can ensure the safe and efficientoperation of the fuel dispenser.中文回答：加油机的安装需要经过几个步骤，并且需要仔细的规划和执行。

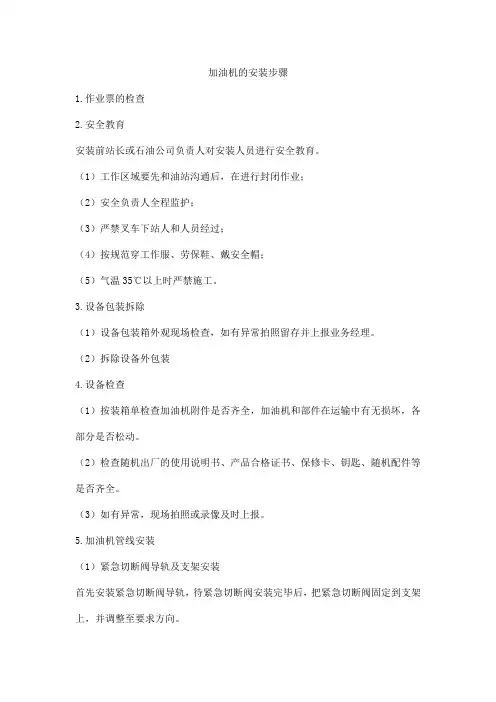

加油机的安装步骤
加油机的安装步骤1.作业票的检查2.安全教育安装前站长或石油公司负责人对安装人员进行安全教育。
（1）工作区域要先和油站沟通后，在进行封闭作业；（2）安全负责人全程监护；（3）严禁叉车下站人和人员经过；（4）按规范穿工作服、劳保鞋、戴安全帽；（5）气温35℃以上时严禁施工。
3.设备包装拆除（1）设备包装箱外观现场检查，如有异常拍照留存并上报业务经理。
（2）拆除设备外包装4.设备检查（1）按装箱单检查加油机附件是否齐全，加油机和部件在运输中有无损坏，各部分是否松动。
（2）检查随机出厂的使用说明书、产品合格证书、保修卡、钥匙、随机配件等是否齐全。
（3）如有异常，现场拍照或录像及时上报。
5.加油机管线安装（1）紧急切断阀导轨及支架安装首先安装紧急切断阀导轨，待紧急切断阀安装完毕后，把紧急切断阀固定到支架上，并调整至要求方向。
（2）紧急切断阀安装在管线螺纹及切断阀内螺纹上均匀涂抹适量567螺纹密封胶，然后把切断阀安装到管道上并固定到支架上，在紧固螺纹时，管钳应卡在剪切环下方以免剪切环断裂。
（3）加油机上岛使用叉车把加油机叉到加油岛基座上，设备被吊起移动过程中，禁止用手扶靠设备底部。
测量尺寸保证加油机放置位置适当。
（4）加油机固定加油机主机座应安装在加油岛基础上，用地脚螺栓固定好。
，用膨胀螺栓固定加油机主机座四角的固定孔，确保加油机固定牢固。
（5）加油机输油管线连接管道的法兰两端均应跨接导线，整个油罐及管道系统应处于良好的接地状态，输油管道敷设好后应通过耐压试验检查是否有泄漏。
（6）油气回收管线连接在油气回收管道上首先安装三通，再安装两个阀门及变径，然后根据阀门和回收泵回气管之间的距离使用割刀切割相应尺寸的铜管，如需折弯要使用弯管器折弯，最后使用卡套接头将铜管两端紧固。
（7）加油机接地线、法兰跨接线连接加油机应设单独地线，加油机对地电阻不应大于4欧姆，油枪对地电阻不大于1兆欧。
加油机接地排、加油机内所有电机、加油岛内所有穿线管等均需要使用至少6平方毫米的BVR接地线（接地线两端压铜鼻，如果甲方有企标按甲方企标执行）和加油岛内接地排连接。
加油机接地施工技术方案

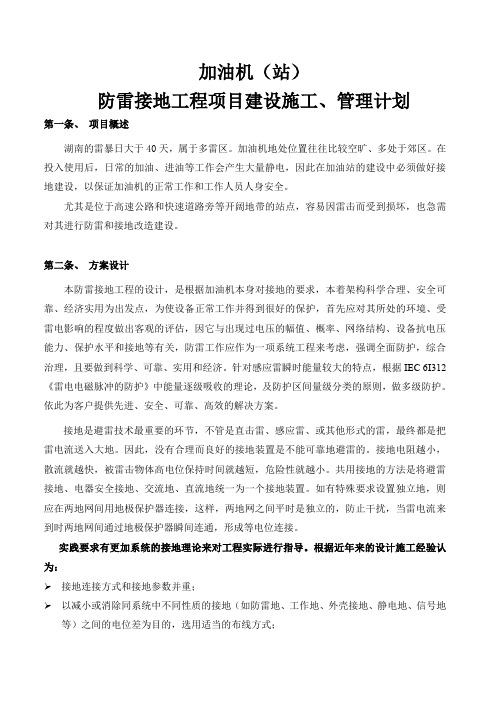

加油机（站）防雷接地工程项目建设施工、管理计划第一条、项目概述湖南的雷暴日大于40天，属于多雷区。
加油机地处位置往往比较空旷、多处于郊区。
在投入使用后，日常的加油、进油等工作会产生大量静电，因此在加油站的建设中必须做好接地建设，以保证加油机的正常工作和工作人员人身安全。
尤其是位于高速公路和快速道路旁等开阔地带的站点，容易因雷击而受到损坏，也急需对其进行防雷和接地改造建设。
第二条、方案设计本防雷接地工程的设计，是根据加油机本身对接地的要求，本着架构科学合理、安全可靠、经济实用为出发点，为使设备正常工作并得到很好的保护，首先应对其所处的环境、受雷电影响的程度做出客观的评估，因它与出现过电压的幅值、概率、网络结构、设备抗电压能力、保护水平和接地等有关，防雷工作应作为一项系统工程来考虑，强调全面防护，综合治理，且要做到科学、可靠、实用和经济。
针对感应雷瞬时能量较大的特点，根据IEC 6I312《雷电电磁脉冲的防护》中能量逐级吸收的理论，及防护区间量级分类的原则，做多级防护。
依此为客户提供先进、安全、可靠、高效的解决方案。
接地是避雷技术最重要的环节，不管是直击雷、感应雷、或其他形式的雷，最终都是把雷电流送入大地。
因此，没有合理而良好的接地装置是不能可靠地避雷的。
接地电阻越小，散流就越快，被雷击物体高电位保持时间就越短，危险性就越小。
共用接地的方法是将避雷接地、电器安全接地、交流地、直流地统一为一个接地装置。
如有特殊要求设置独立地，则应在两地网间用地极保护器连接，这样，两地网之间平时是独立的，防止干扰，当雷电流来到时两地网间通过地极保护器瞬间连通，形成等电位连接。
实践要求有更加系统的接地理论来对工程实际进行指导。
根据近年来的设计施工经验认为：接地连接方式和接地参数并重；以减小或消除同系统中不同性质的接地（如防雷地、工作地、外壳接地、静电地、信号地等）之间的电位差为目的，选用适当的布线方式；根据地网所在地的接地电阻、土层分布等地质情况，尽量进行准确设计；考虑到该设备的重要性，往往要求较严格，在GB50057《建筑物防雷设计规范》附录三中对接地体的有效长度作出了下式确定；le=2√ρ式中le——接地体的有效长度ρ——敷设接地体的土壤电阻率（Ω.m）同时在GB50057《建筑物防雷设计规范》附录八中指出，接地装置是水平接地体与垂直接地体的总合。
加油机和集线器设备布线要求
长吉加油机和集线器设备安装布线一．对线缆的要求：特别说明：1、凡潜泵加油机如加装（带）油气回收装置，每台机器其供电线应增加RVV3x1.5--300/500GB5023.3规格圆形3芯塑料护套软线.单独设开关控制。
2、凡潜泵加油机需按加油机使用说明书在配电箱内安装中间继电器（规格220V AC5A）进行隔离，做二次供电回路控制。
3、全部和加油机有关的电源配线应该使用多股铜芯软线，禁止使用单根硬线和铝芯线4、加油机---集线器（IC）卡通讯配线亦可采用每台机器配一根（五类八芯双绞屏蔽线）。
一、走线要求：1、加油机到配电盘供电线和潜泵控制线穿入一根钢管；通讯线单独穿入一根钢管。
全为地下钢管布线。
2、配电盘到油罐潜泵供电应是地下钢管布线。
（使用变频泵需要两条钢管布线，主电源电线标准和普通泵相同，另一路敷设1.5mm两芯线接变频控制器）。
3、具体管线埋设请参照GB50156-2002《汽车加油加气站设计与施工规范》12.6电器仪表施工部分4、地埋钢管的出口部分请参照加油机的底座安装图和潜泵，液位仪的安装图进行预留，以方便和相应设备接线盒对接，电线管接口处应有公制罗纹扣。
二、对电网电压的要求：1、加油机电脑头部分供电允许电网波动±30%；泵电机供电允许电网波动+10%~-15%。
2、加油机对供配电的要求应满足GB50156-2002《汽车加油加气站设计与施工规范》中：10.1供配电部分的要求。
3、集线器允许电网波动：220V AC±30%三、设备负载：1、加油机负载：电脑头＜150W自带泵电机380V AC50HZ 550/750W可选潜泵电机220V AC50HZ 1100W油气回收电机≤125W/单台2、集线器负载不大于15W四、环境要求：1、加油机工作环境：相对湿度：20-95% 工作温度：-30~+55℃2、消防设施、给排水、防腐等条件应满足GB50156-2002《汽车加油加气站设计与施工规范》中相关部分要求3、集线器放在控制室内，与中控电脑具有同样的环境要求，且与中控电脑间的连线距离不得超过15米五、设备接地的要求：1、每台装置的接地应该以单独的接地线与接地干线相连接，不得采用串接方式2、加油机电脑供电用220V AC工作中线（工作零）和接地（机壳）线不能混用。
加油机集线器开发流程__概述说明以及解释
加油机集线器开发流程概述说明以及解释1. 引言1.1 概述本文旨在介绍加油机集线器开发流程的概况和说明。
随着科技的不断进步和加油站行业的发展，加油机集线器成为了提高系统性能和实现远程监控管理功能的重要设备。
因此，通过深入了解加油机集线器开发流程及其作用意义，可以为相关人员提供较为全面的参考。
1.2 文章结构本文章内容按照以下顺序展开：引言部分对整篇文章进行概括和简明说明；接下来将详细介绍加油机集线器开发流程，包括需求分析、设计与规划以及编码与测试等环节；然后给出了对加油机集线器开发过程进行说明，并着重从硬件选择与搭建、软件开发与调试以及接口与协议定义三个方面进行阐述；接着解释了加油机集线器的作用和意义，包括提高系统性能和稳定性、实现远程监控和管理功能以及支持多个加油机的同时操作和管理；最后在结论部分总结了整个开发流程及其要点，并强调了加油机集线器的重要性和应用前景。
1.3 目的本文的主要目的是向读者介绍加油机集线器开发流程以及详细阐述其作用和意义。
通过对每个环节逐一叙述，读者能够了解开发过程中需求分析、设计规划、编码测试等步骤，并理解加油机集线器在提高系统性能和稳定性、实现远程监控和管理功能以及支持多个加油机同时操作和管理方面的重要作用。
最终，希望读者对加油机集线器开发流程有一个全面的认识，并认识到其在现代化加油站系统中扮演的重要角色，进而推动相关领域的发展与应用。
2. 开发流程2.1 需求分析在加油机集线器的开发过程中，需要先进行需求分析。
这一步骤的主要目的是明确加油机集线器所需实现的功能和性能要求。
通过与用户和相关利益相关者进行沟通和讨论，了解他们对于加油机集线器的需求和期望。
在需求分析阶段，可以使用各种工具和技术来收集和整理需求信息，例如用户访谈、问卷调查、竞品分析等。
2.2 设计与规划在需求分析完成后，需要进行设计与规划。
设计与规划阶段是确定加油机集线器的系统架构、模块设计以及关键技术选型等内容。
