河南省郑州市统考2017-2018学年九年级上期末物理试题(无答案)
2017-2018学年上期期末考试九年级物理试题卷注意:本试卷分试题卷和答题卡两部分,考试时间60分钟,满分120分，考生应首先阅读试题卷及答题卡上的相关信息,然后在答题卡上作答。
在试题卷上作答无效,交卷时只交答题卡。
一、填空题（每空1分，共16分）1．科学家有着强烈的好奇心和执着的探究精神，德国物理学家_________最先通过实验归纳出一段导体中电流跟电压和电阻之间的定量关系．为了纪念他作出的杰出贡献，人们将他的名字命名为__________的单位．2．2017年12月,由我国自主研发与铺设的全球首段光伏高速公路在山东亮相,高速路面下铺设了一层太阳能电池板且预留有金属线圈,未来可实现对其上运动的电动汽车进行无线充电．太阳能电池板可以把光能转换成_________，若将预留的金属线圈与太阳能电池相连,在线圈周会产生__________，当电动汽车内的线圈随汽车运动时,线圈因做____________,运动会在汽车的线圈上产生电流,从而实现运动中的无线充电,解决电动汽车充电难的问题.3．LED 灯发光颜色与两端电压的关系如表所示．如图，电源电压6V ，150Ω的电阻R 1与LED 灯串联，LED 灯发出蓝光，则 R 1两端的电压为____________V ．LED灯的实际功率是____________W ，在不使用电阻的情况下，请你设计一个让LED 灯发出不同色光的方法___________________________。
4．在如图所示的电路中，电源电压恒为 9.0V ，电灯 L 标有“2.5V 0.75W ”，不考虑温度对灯丝电阻的影响．变阻器 R 最大阻值为 50Ω，电压表的量程为 0～3V ，电流表的量程为 0～0.6A ，当试触开关 S 时发现灯 L 不发光，电压表指针有明显偏转．对于此电路是否存在故障，你接下来的操作是____________．假设电路没有故障，当变阻器的滑片向左滑动时，电压表示数将___________（选填“变大”、“变小”或“不变”）．当小灯泡正常发光时，滑动变阻器连入电路中的电阻为__________ Ω．5．小明家买了一台“220V 1600W”的热水器，由于安装的位置离固定插座太远，便到商店买了标有“220V 6A”字样的插座、标有“220V 10A”字样的两线插头以及导线，组装了一个多孔的移动插座（如图所示）．请问：从安全用电的角度指出这个移动插座存在问题的两个地方并说明原因：①____________________________________________________________；②____________________________________________________________．6．如图是小金研究电动机转动是否对小灯泡的亮度有影响的电路图，开始小金先抓住转轴合上开关，观察小灯泡的亮度，接着放开转轴让电动机转动，继续观察小灯泡亮度的变化（已知：小灯泡的电阻为 R，电动机线圈电阻为 r，电源电压为U），则在电动机未转动时，t 时间内电流在电路中产生的热量为____________（填写表达式）；在电动机转动时，电流所做的功____________电流在电路中产生的热量（选填“大于”“等于”或“小于”）；小金判断电动机转动后小灯泡会更亮，你认为小金的判断正确吗？并根据学过的知识给以解释．_________________________________________________________________二、选择题（共 8 小题 24 分）7．小芳在科技馆用手触摸静电球时，头发丝一根根竖起，形成“怒发冲冠”的有趣景象．如图所示，由此可以判断，竖起的头发丝所带电荷是（）A．同种电荷 B．异种电荷 C．正电荷 D．负电荷8．下列关于温度、内能和热量的说法，正确的是（）A．0℃的冰没有内能B．冬天搓手取暖是利用做功来改变内能C．物体温度越高，所含热量越多D．物体的机械能越多，其内能就越多9．科学探究需要进行实验，在取得数据和事实后，再进行分析和推理，因此，在科学探究中我们需要区分事实与推论．下列叙述是事实或推论的是（）①在气体扩散实验中，抽去玻璃板后，红棕色的 NO 2 气体进入到空气中②在液体扩散实验中，红墨水滴入热水，热水很快变红③扩散现象表明，一切物质的分子都在不停地做无规则运动④温度越高，分子的无规则运动越剧烈．A．①②是事实，③④是推论 B．①②④是事实，③是推论C．①是事实，②③④是推论 D．③④是事实，①②是推论10．用两个相同的电加热器分别给质量和初温都相同的甲、乙两种液体同时加热，两液体的温度随时间变化关系图象如图所示，下列说法正确的是（）A、升高相同的温度，甲液体吸收的热量多B、甲液体的吸热能力比乙液体的吸热能力强C、甲液体的比热容与乙液体的比热容之比为 5:8D、加热相同的时间，甲液体吸收的热量大于乙液体吸收的热量11．随着现代社会科技的发展，新能源、新材料及信息技术不断得到刷新和应用，下列说法正确的是（）A、光导纤维是利用电信号进行信息传递的B、太阳能、可燃冰、核能都是不可再生能源C、用超导材料制作电饭锅的电热丝，加热效果更好D、北斗导航系统是利用电磁波进行定位和导航的12．下列物质属于导体的是（）A、玻璃B、纯水C、水银D、食盐13．（双选）如图所示，甲乙装置中的透明容器内有等量的空气，所连接的 U 形管内液柱的可以显示空气温度的变化小华利用图中的实验装置来探究“影响通电导体产生热量的因素”,下列说法正确的是( )A. 甲图实验装置是控制电流、通电时间一定时，探究电热与电阻的关系B. 乙图实验装置是控制电压、通电时间一定时，探究电热与电流的关系C. 甲图中闭合开关后，A 管中液面上升比 B 快D. 乙图中闭合开关后，A 管中液面上升比 B 快14．（双选）如图所示，电源电压为 12V，定值电阻 R＝12Ω，在 S 闭合的情况下，下列说法正确的是（）A、在 a、b 两点间接入一个合适的电压表时，电压表有明显示数B、在 a、b 两点间接入一个合适的电流表，电流表示数为 0.1AC、在 a、b 两点间接入一个“6V 3W”的小灯泡，小灯泡能正常发光D、在 a、b 两点间接入一个 18Ω的电阻，电路消耗的电功率为 24W 三．作图题（每小题 3 分，共 6 分）15．某品牌滚筒洗衣机，筒门处有开关 S1，筒门关闭时 S1闭合，筒门打开时S1断开，S1和总开关 S 必须同时闭合，洗衣机才能工作，请在将开关和代表洗衣机的电动机正确的连入电路，符合安全用电原则．16．通电螺线管旁的小磁针静止时的指向如图所示，请你画出通电螺线管上导线的绕法并将导线连接在电源上．四、实验探究题（第17题8分，第18题10分，第19题 10分，共28分）17．在探究“通电螺线管的外部磁场”实验中，小华设计了如图甲所示电路．实验时：（1）可通过观察_________ 判断通电螺线管的磁极．（2）如图乙所示是通电螺线管周围的有机玻璃板上的小磁针分布状态，观察可知通电螺线管的外部磁场与____________的磁场相似．（3）要探究影响通电螺线管磁场强弱的因素，除了图中所示的器材外，还需__________．若开关 A 接“1”时，电流表的示数为 I，现将开关 S 从“1”换接到“2”上，接下来他的操作是_______________，这样可以探究通电螺线管磁场的强弱与匝数的关系．甲乙18.图甲是伏安法测电阻的实物图，所用滑动变阻器的规格是“20Ω 1A”，电源的阻值约为 10Ω.电压不变，待测电阻 Rx(1) 用笔画线代替导线在图甲中完成实物电连接，要求滑动变阻器的滑片向B 端滑动时连入电路的电阻变大.(2)正确连接电路后，若甲图中导线 b 内部断路，其余均完好，闭合开关，观察两只电表的示数，现象为_____________ .A.电压表指针指在 0 刻度B.电压表指针指在满刻度C.电流表指针指在 0 刻度D.电流表指针有偏转(3)排除故障后，移动滑动变阻器的滑片到某一位置，电压表和电流表的示数如图乙、丙所示，则 Rx的阻值为 _______Ω.(4)实验中，如果电压表突然损坏，小芳利用剩下的器材组成了如图所示的电路，也测出 Rx 的值，请你补充实验步骤并写出 Rx的表达式.(变阻的最大阻值用 R表示)①将滑片移至最右端，闭合开关，记下此时电流表的示数 I1；②______________________________；③Rx 的表达式:Rx=_________________。
19．“测量小灯泡电功率的实验”电路如图甲所示，小灯泡的额定电压为 2.5V。
（1）实验中，闭合开关，移动滑片 P到某个位置时，电压表的示数为 2.2V 若想测量小灯泡的额定功率，应将滑片 P向________（选填“A”或“B”）端移动，小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡的额定功率_________W（2）小华同学实验时发现桌上没有电流表，却多了一个滑动电阻器 R（最大阻值用 R表示），他设计如图丙所示电路，也测出了灯泡的额定功率．请补全下列步骤．丙的滑片到最左端，再调节另一滑动变阻器的①闭合开关，先调节滑动变阻器 R滑片，直到_________________时为止；②接着___________________________，读出这时电压表的示数为 U；③小灯泡的额定功率表达式 P=______________．五、综合应用题（第20题12分，21题14分，共26分）20．即热式电热水器是一种新型的节能环保型的热水器，如图甲所示．无论外界的水温、水压、流量如何变化，热水器内的高精度温度传感器、流量传感器马上将水温、水量数据传递给微电脑中央处理系统，调节相应的加热功率从而保证温度恒定．小海家买了一个即热式恒温电热水器，小海想测量一下它的效率，于是他测出了当天水温为 20℃，把其它电器都关闭，热水器的温度设定为 40℃，流量为 3L/min，加热一分钟，小海观察到如图乙所示的电能表转盘转了 12 转，求：（1）一分钟内流出的水要达到要求的温度需要吸收多少热量？（2）这个热水器此时的实际功率多大？（3）这个热水器的加热效率是多大？21．某生态园设计了模拟日光和自动调温系统，实现照明、保温和加热的功能，其原理如图所示，电源电压恒为 220V，R1和 R2是两个电热丝（不考虑温度对电阻的影响），R2＝30Ω，L 是标有“220V 160W”的照明灯泡，冬天白天有日光的时候，灯泡不亮.白天温度较高时开启该系统的保温功能并连续工作 10h，此时 R1与 R2的电功率之比为 1:3，晚上温度较低的时候，需开启加热功能.请解答下列问题：（1）若两个开关一个是光控开关，一个是温控开关，则 S2是_________开关.开启加热功能时开关 S2处于_________（选填“断开”或“闭合”）状态. （2）灯泡正常工作时的电阻多大？（3）若每天保温状态和加热状态各连续工作 10h，一天中电热丝放出的热量完全由该生态园自产的沼气提供，其热效率为 50%，则每天需要完全燃烧少 m3的沼气？（已知热值沼气q=1.8×107J/m3）（4）请说出生态园采用沼气作为热源的一条优点：________________________。

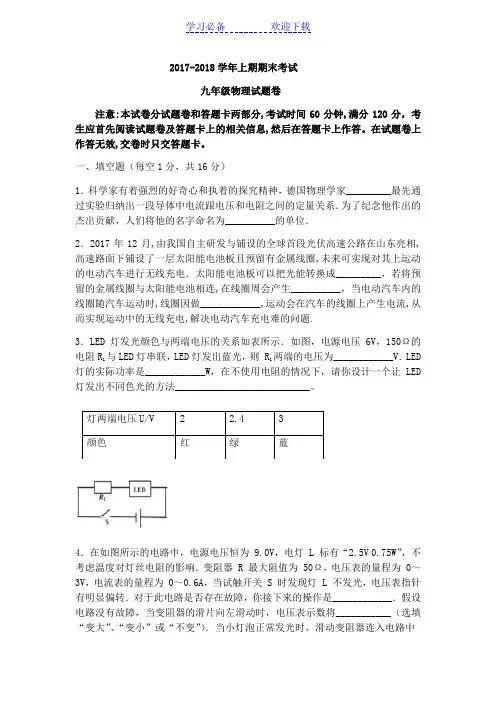

河南省郑州市统考九年级上期末物理试题
2017-2018学年上期期末考试九年级物理试题卷注意:本试卷分试题卷和答题卡两部分,考试时间60分钟,满分120分，考生应首先阅读试题卷及答题卡上的相关信息,然后在答题卡上作答。
在试题卷上作答无效,交卷时只交答题卡。
一、填空题（每空1分，共16分）1．科学家有着强烈的好奇心和执着的探究精神，德国物理学家_________最先通过实验归纳出一段导体中电流跟电压和电阻之间的定量关系．为了纪念他作出的杰出贡献，人们将他的名字命名为__________的单位．2．2017年12月,由我国自主研发与铺设的全球首段光伏高速公路在山东亮相,高速路面下铺设了一层太阳能电池板且预留有金属线圈,未来可实现对其上运动的电动汽车进行无线充电．太阳能电池板可以把光能转换成_________，若将预留的金属线圈与太阳能电池相连,在线圈周会产生__________，当电动汽车内的线圈随汽车运动时,线圈因做____________,运动会在汽车的线圈上产生电流,从而实现运动中的无线充电,解决电动汽车充电难的问题.3．LED 灯发光颜色与两端电压的关系如表所示．如图，电源电压6V ，150Ω的电阻R 1与LED 灯串联，LED 灯发出蓝光，则 R 1两端的电压为____________V ．LED灯的实际功率是____________W ，在不使用电阻的情况下，请你设计一个让LED 灯发出不同色光的方法___________________________。
4．在如图所示的电路中，电源电压恒为 9.0V ，电灯 L 标有“2.5V 0.75W ”，不考虑温度对灯丝电阻的影响．变阻器 R 最大阻值为 50Ω，电压表的量程为 0～3V ，电流表的量程为 0～0.6A ，当试触开关 S 时发现灯 L 不发光，电压表指针有明显偏转．对于此电路是否存在故障，你接下来的操作是____________．假设电路没有故障，当变阻器的滑片向左滑动时，电压表示数将___________（选填“变大”、“变小”或“不变”）．当小灯泡正常发光时，滑动变阻器连入电路中的电阻为__________ Ω．5．小明家买了一台“220V 1600W”的热水器，由于安装的位置离固定插座太远，便到商店买了标有“220V 6A”字样的插座、标有“220V 10A”字样的两线插头以及导线，组装了一个多孔的移动插座（如图所示）．请问：从安全用电的角度指出这个移动插座存在问题的两个地方并说明原因：①____________________________________________________________；②____________________________________________________________．6．如图是小金研究电动机转动是否对小灯泡的亮度有影响的电路图，开始小金先抓住转轴合上开关，观察小灯泡的亮度，接着放开转轴让电动机转动，继续观察小灯泡亮度的变化（已知：小灯泡的电阻为 R，电动机线圈电阻为 r，电源电压为U），则在电动机未转动时，t 时间内电流在电路中产生的热量为____________（填写表达式）；在电动机转动时，电流所做的功____________电流在电路中产生的热量（选填“大于”“等于”或“小于”）；小金判断电动机转动后小灯泡会更亮，你认为小金的判断正确吗？并根据学过的知识给以解释．_________________________________________________________________二、选择题（共 8 小题 24 分）7．小芳在科技馆用手触摸静电球时，头发丝一根根竖起，形成“怒发冲冠”的有趣景象．如图所示，由此可以判断，竖起的头发丝所带电荷是（）A．同种电荷 B．异种电荷 C．正电荷 D．负电荷8．下列关于温度、内能和热量的说法，正确的是（）A．0℃的冰没有内能B．冬天搓手取暖是利用做功来改变内能C．物体温度越高，所含热量越多D．物体的机械能越多，其内能就越多9．科学探究需要进行实验，在取得数据和事实后，再进行分析和推理，因此，在科学探究中我们需要区分事实与推论．下列叙述是事实或推论的是（）①在气体扩散实验中，抽去玻璃板后，红棕色的 NO 2 气体进入到空气中②在液体扩散实验中，红墨水滴入热水，热水很快变红③扩散现象表明，一切物质的分子都在不停地做无规则运动④温度越高，分子的无规则运动越剧烈．A．①②是事实，③④是推论 B．①②④是事实，③是推论C．①是事实，②③④是推论 D．③④是事实，①②是推论10．用两个相同的电加热器分别给质量和初温都相同的甲、乙两种液体同时加热，两液体的温度随时间变化关系图象如图所示，下列说法正确的是（）A、升高相同的温度，甲液体吸收的热量多B、甲液体的吸热能力比乙液体的吸热能力强C、甲液体的比热容与乙液体的比热容之比为 5:8D、加热相同的时间，甲液体吸收的热量大于乙液体吸收的热量11．随着现代社会科技的发展，新能源、新材料及信息技术不断得到刷新和应用，下列说法正确的是（）A、光导纤维是利用电信号进行信息传递的B、太阳能、可燃冰、核能都是不可再生能源C、用超导材料制作电饭锅的电热丝，加热效果更好D、北斗导航系统是利用电磁波进行定位和导航的12．下列物质属于导体的是（）A、玻璃B、纯水C、水银D、食盐13．（双选）如图所示，甲乙装置中的透明容器内有等量的空气，所连接的 U 形管内液柱的可以显示空气温度的变化小华利用图中的实验装置来探究“影响通电导体产生热量的因素”,下列说法正确的是( )A. 甲图实验装置是控制电流、通电时间一定时，探究电热与电阻的关系B. 乙图实验装置是控制电压、通电时间一定时，探究电热与电流的关系C. 甲图中闭合开关后，A 管中液面上升比 B 快D. 乙图中闭合开关后，A 管中液面上升比 B 快14．（双选）如图所示，电源电压为 12V，定值电阻 R＝12Ω，在 S 闭合的情况下，下列说法正确的是（）A、在 a、b 两点间接入一个合适的电压表时，电压表有明显示数B、在 a、b 两点间接入一个合适的电流表，电流表示数为 0.1AC、在 a、b 两点间接入一个“6V 3W”的小灯泡，小灯泡能正常发光D、在 a、b 两点间接入一个 18Ω的电阻，电路消耗的电功率为 24W 三．作图题（每小题 3 分，共 6 分）15．某品牌滚筒洗衣机，筒门处有开关 S1，筒门关闭时 S1闭合，筒门打开时S1断开，S1和总开关 S 必须同时闭合，洗衣机才能工作，请在将开关和代表洗衣机的电动机正确的连入电路，符合安全用电原则．16．通电螺线管旁的小磁针静止时的指向如图所示，请你画出通电螺线管上导线的绕法并将导线连接在电源上．四、实验探究题（第17题8分，第18题10分，第19题 10分，共28分）17．在探究“通电螺线管的外部磁场”实验中，小华设计了如图甲所示电路．实验时：（1）可通过观察_________ 判断通电螺线管的磁极．（2）如图乙所示是通电螺线管周围的有机玻璃板上的小磁针分布状态，观察可知通电螺线管的外部磁场与____________的磁场相似．（3）要探究影响通电螺线管磁场强弱的因素，除了图中所示的器材外，还需__________．若开关 A 接“1”时，电流表的示数为 I，现将开关 S 从“1”换接到“2”上，接下来他的操作是_______________，这样可以探究通电螺线管磁场的强弱与匝数的关系．甲乙18.图甲是伏安法测电阻的实物图，所用滑动变阻器的规格是“20Ω 1A”，电源的阻值约为 10Ω.电压不变，待测电阻 Rx(1) 用笔画线代替导线在图甲中完成实物电连接，要求滑动变阻器的滑片向B 端滑动时连入电路的电阻变大.(2)正确连接电路后，若甲图中导线 b 内部断路，其余均完好，闭合开关，观察两只电表的示数，现象为_____________ .A.电压表指针指在 0 刻度B.电压表指针指在满刻度C.电流表指针指在 0 刻度D.电流表指针有偏转(3)排除故障后，移动滑动变阻器的滑片到某一位置，电压表和电流表的示数如图乙、丙所示，则 Rx的阻值为 _______Ω.(4)实验中，如果电压表突然损坏，小芳利用剩下的器材组成了如图所示的电路，也测出 Rx 的值，请你补充实验步骤并写出 Rx的表达式.(变阻的最大阻值用 R表示)①将滑片移至最右端，闭合开关，记下此时电流表的示数 I1；②______________________________；③Rx 的表达式:Rx=_________________。

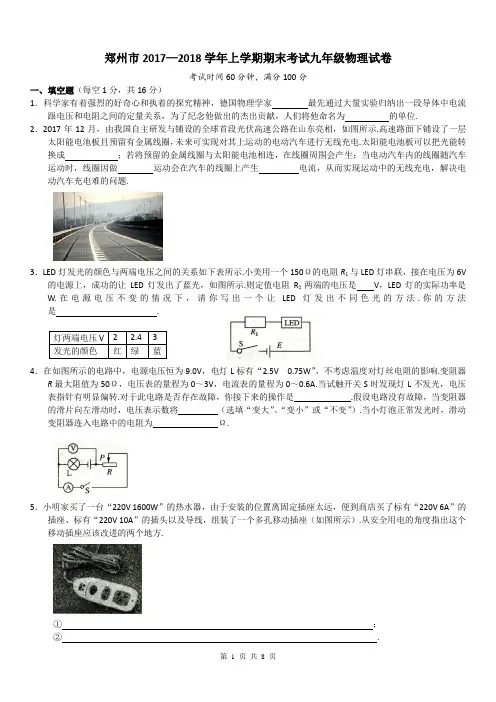

2017-2018学年河南省郑州市一模九年级物理试卷及答案
郑州市2017—2018学年上学期期末考试九年级物理试卷考试时间60分钟，满分100分一、填空题（每空1分，共16分）1．科学家有着强烈的好奇心和执着的探究精神，德国物理学家最先通过大量实验归纳出一段导体中电流跟电压和电阻之间的定量关系，为了纪念他做出的杰出贡献，人们将他命名为的单位.2．2017年12月，由我国自主研发与铺设的全球首段光伏高速公路在山东亮相，如图所示.高速路面下铺设了一层太阳能电池板且预留有金属线圈，未来可实现对其上运动的电动汽车进行无线充电.太阳能电池板可以把光能转换成；若将预留的金属线圈与太阳能电池相连，在线圈周围会产生；当电动汽车内的线圈随汽车运动时，线圈因做运动会在汽车的线圈上产生电流，从而实现运动中的无线充电，解决电动汽车充电难的问题.3．LED灯发光的颜色与两端电压之间的关系如下表所示.小美用一个150Ω的电阻R1与LED灯串联，接在电压为6V 的电源上，成功的让LED灯发出了蓝光，如图所示.则定值电阻R1两端的电压是V，LED灯的实际功率是W.在电源电压不变的情况下，请你写出一个让LED灯发出不同色光的方法.你的方法是.4．在如图所示的电路中，电源电压恒为9.0V，电灯L标有“2.5V 0.75W”，不考虑温度对灯丝电阻的影响.变阻器R最大阻值为50Ω，电压表的量程为0～3V，电流表的量程为0～0.6A.当试触开关S时发现灯L不发光，电压表指针有明显偏转.对于此电路是否存在故障，你接下来的操作是.假设电路没有故障，当变阻器的滑片向左滑动时，电压表示数将（选填“变大”、“变小”或“不变”）.当小灯泡正常发光时，滑动变阻器连入电路中的电阻为Ω.5．小明家买了一台“220V 1600W”的热水器，由于安装的位置离固定插座太远，便到商店买了标有“220V 6A”的插座、标有“220V 10A”的插头以及导线，组装了一个多孔移动插座（如图所示）.从安全用电的角度指出这个移动插座应该改进的两个地方.①；6．如图是小金研究电动机转动是否对小灯泡的亮度有影响的电路图，开始小金先抓住转轴不让电动机转动，合上开关，观察小灯泡的亮度；接着放开转轴让电动机转动，观察到小灯泡的亮度变暗（已知：小灯泡的电阻为R 且不变，电动机线圈电阻为r，电源电压为U），则在电动机未转动时，t时间内电流在电路中产生的热量为（填写表达式）；在电动机转动时，电流对其所做的功（选填“大于”“等于”或“小于”）电流在其中产生的热量；小金认为电动机转动后电源供电功率变大，请你对小金的判断做出评价：.二、选择题（每题3分，共24分.第7至第12题是单项选择题；第13、14题是双项选择题，选对一项得1分，有错误选项不得分）7．小华在科技馆用手触摸静电球时，头发丝一根根竖起，形成“怒发冲冠”的有趣现象，如图所示.竖起的头发丝所带电荷一定是A．同种电荷B．异种电荷C．正电荷D．负电荷8．下列关于温度、内能和热量的说法，正确的是A．0℃的冰没有内能B．冬天搓手取暖是利用做功来改变内能C．物体温度越高，所含热量越多D．物体的机械能越多，其内能就越多9．科学探究需要进行实验，在取得数据和事实后，再进行分析和推理，因此，在科学探究中我们需要区分事实与推论.下列叙述是事实或推论的是①在气体扩散实验中，抽去玻璃板后，红棕色的NO2气体进入到空气中②在液体扩散实验中，红墨水滴入热水，热水很快变红③扩散现象表明，一切物质的分子都在不停地做无规则运动④温度越高，分子的无规则运动越剧烈A．①②是事实，③④是推论B．①②④是事实，③是推论C．①是事实，②③④是推论D．③④是事实，①②是推论10．用两个相同的电加热器分别给质量和初温都相同的甲、乙两种液体同时加热，两液体的温度随时间变化关系图象如图所示，则下列说法正确的是（）A．升高相同的温度，甲液体吸收的热量多B．甲液体的吸热能力比乙液体的吸热能力强C．甲液体的比热容与乙液体的比热容之比为5∶811．随着科技的发展，新能源、新材料及信息技术不断得到刷新和应用，以下说法正确的是A．光导纤维是利用电信号进行信息传递的B．太阳能、可燃冰、核能都是不可再生能源C．用超导材料制作电饭锅的电热丝，加热效果更好D．北斗导航系统是利用电磁波进行定位和导航的12．下列物质属于导体的是A．玻璃B．纯水C．水银D．食盐13．（双选）如图所示，甲、乙装置中的透明容器内密封有等量的空气，所连接的U形管内的液柱可以显示空气温度的变化.小华将两套装置分别接到电压相同的电源上，来探究“电流通过导体产生热的多少跟什么因素有关”.对此，下列说法正确的是A．甲图实验装置是控制电流、通电时间一定时，探究电热与电阻的关系B．乙图实验装置是控制电压、通电时间一定时，探究电热与电流的关系C．甲图中闭合开关后，A管中液面上升比B快D．乙图中闭合开关后，A管中液面上升比B快14．（双选）如图所示，电源电压为12V，定值电阻R＝12Ω，在S闭合的情况下，下列说法正确的是A．在a、b两点间接入一个合适的电压表时，电压表有明显示数B．在a、b两点间接入一个合适的电流表时，电流表的示数为0.1AC．在a、b两点间接入一个“6V 3W”的小灯泡时，小灯泡恰能正常发光D．在a、b两点间接入一个18Ω的电阻，电路消耗的电功率为24W三、作图题（每小题3分，共6分）15．某品牌滚筒洗衣机，筒门处有开关S1，筒门关闭时S1闭合，筒门打开时S1断开，S1和总开关S必须同时闭合时，洗衣机才能工作.请在将开关和代表洗衣机的电动机正确地连入电路，符合安全用电原则.16．通电螺线管旁的小磁针静止时的指向如图所示，请你在方框上画出螺线管的绕线并连接整个电路.四、实验探究题（第17题8分，第18题10分，第19题10分，共28分）17．在探究“通电螺线管外部磁场特点”的实验中，小华设计了如图甲所示的电路.实验时：（1）可通过观察，来判断通电螺线管的磁极.（2）如图乙所示是通电螺线管周围有机玻璃板上小磁针的分布状态，观察可知通电螺线管的外部磁场与的磁场相似.（3）要探究影响通电螺线管磁场强弱的因素，除了图中所示的器材外，还需.若开关S接“1”时，电流表的示数为I，现将开关S从“1”换接到“2”上，接下来他的操作是，这样可以探究通电螺线管磁场的强弱与匝数的关系.18．图甲是用伏安法测电阻的实物图，所用滑动变阻器的规格是“20Ω1A”，电源电压不变，待测电阻Rx的阻值约为10Ω.（1）用笔画线代替导线在图甲中完成实物电路连接，要求滑动变阻器的滑片向B端滑动时连入电路的电阻变大. （2）正确连接电路后，若甲图中导线b内部断路，其余均完好，闭合开关，观察两只电表的示数，现象为.A．电压表指针指在0刻度B．电压表指针指到满刻度C．电流表指针指在0刻度D．电流表指针有偏转（3）排除故障后，移动滑动变阻器的滑片到某一位置，电压表和电流表的示数如图乙、丙所示，则R，的阻值为Ω. （4）实验中，如果电压表突然损坏，小芳利用剩下的器材组成了如图所示的电路，也测出了Rx的值，请你补充实验步骤并写出Rx的表达式.（变阻器的最大阻值用R表示）①将滑片移至最右端，闭合开关，记下此时电流表的示数I1；②；③Rx的表达式：Rx＝.19．“测量小灯泡电功率”的实验电路如图甲所示.小灯泡的额定电压为2.5V.（1）实验中，闭合开关，移动滑片P到某个位置时，电压表的示数为2.2V，若想测量小灯泡的额定功率，应将滑片P向（选填“A”或“B”）端移动，小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡的额定功率为W.（2）小华同学实验时发现桌上没有电流表，却多了一个滑动变阻器R0（最大阻值用R0表示），他设计如图丙所示电路，也测出了灯泡的额定功率.请补全下列步骤.①闭合开关，先调节滑动变阻器R0的滑片到最左端，再调节另一滑动变阻器的滑片，直到时为止；②接着，读出这时电压表的示数为U；③小灯泡的额定功率表达式P＝.五、综合应用题（第20题12分，第21题14分，共26分）20．即热式电热水器是一种新型节能环保的热水器，如图所示.无论外界的水温、水压、流量如何变化，热水器内的高精度温度传感器、流量传感器马上将水温、水量数据传递给微电脑中央处理系统，调节相应的加热功率从而保证温度恒定.小海家买了一个即热式恒温电热水器.他想知道热水器的实际效率，于是他测出了当天水温为20℃，关闭其他用电器，将热水器的温度设定为40℃，流量为3L／min，加热1min，小海观察到如图所示的脉冲式电能表闪了40imp，求：（C水=4.2×103J/（kg·℃）（l）1min内流出的水达到要求的温度需要吸收多少热量？（2）这个热水器此时的实际功率多大？（3）这个热水器的加热效率是多大？21．生态园的温室大棚设计了模拟日光和自动调温系统，实现照明、保温和加热的功能，其原理如图所示，电源电压恒为220V，R1和R2是两个电热丝（不考虑温度对电阻的影响），R2＝3Ω，L是标有“220V 160W”的照明灯泡，冬季白天有日光的时候，灯泡不亮.白天温度较高时开启该系统的保温功能，R1与R2的电功率之比为1∶3；晚上温度较低的时候，需开启加热功能.请解答下列问题：（1）若两个开关一个是光控开关，一个是温控开关，则S2是开关.开启加热功能时开关S2处于（选填“断开”或“闭合”）状态.（2）灯泡正常工作时的电阻多大？（3）若每天保温状态和加热状态各连续工作10h，一天中电热丝放出的热量完全由该生态园自产的沼气提供，其热效率为50%，则每天需要完全燃烧多少m3的沼气？（已知热值q沼气＝1.8×l07J/m3）（4）请说出生态园采用沼气做为热源的一条优点：.九年级 物理 参考答案一、填空题（每空1分，共16分） 1．欧姆 电阻2．电能 磁场 切割磁感线3．3V 0.06W 将定值电阻换成一个滑动变阻器（或电位器）.4．将变阻器滑片P 向左移动，观察电灯L 是否发光（合理即可） 变小 21.7 5．将两脚插头改为三脚插头；换额定电流大于热水器正常工作的电流的插座.6． 2U t R r ；大于；错误；电动机转动后，小灯泡变暗，说明电流中电流减小，电源电压不变，电路的总功率应该减小，即电源供给电能的功率变小.二、选择题（共24分；第7----12题每小题只有一个选项符合题目要求，第13----14题每小题有两个选项符合题目要求，全部选对得3分，选对但不全得1分，有错选的得0分）三、作图题（每小题3分，共6分）15． 16.四、实验探究题（第17题8分，第18题8分，第19题12分，共28分） 17．（1）小磁针静止时N 极的指向 （2）条形磁铁（3）大头针（或回形针、小铁钉等）调节滑动变阻器的滑片P ，保持电路中电流不变18．（1）如图所示 （2）AD （3）8（4）②将滑片移至最左端，闭合开关，记下此时电流表的示数I 2； ③19．（1）B ； 0.8；（2）①电压表为2.5V ；②调节变阻器R 0的滑片到最右端； ③2.5 ×5.2-R U ． 五、综合应用题（第20题12分，第21题14分，共26分）20．(1) 1min 内流出水的质量 m=ρV =1kg/L ×3L=3kg Q=cm △t =4.2×103J/(kg ·℃)×3kg ×(40-20)℃=2.52×105J （2）加热1min ，标有400imp/kwh 的电能表转盘转40转，则消耗的电能为：540imp 0.1kwh 3.610J 400imp /kwh n W N ====⨯它的实际电功率为53.610J 6000W 60W P t s ⨯=== (3)该热水器的效率为：21.（1）温控；闭合（2）22(220V)302.5160WL U R P ===Ω（3）由题知，系统处于保温状态时，开关S 2应是断开，两电阻R 1、R 2串联，总电阻最大，总功率最小；此时通过两电阻的电流相等，且R 1与R 2的电功率之比为1：3，由P=I 2R 可得：2111222213P I R R P I R R === 由题知R 2=30Ω，所以R 1=10Ω.系统处于保温状态时，电热丝消耗的总功率为2212220W 1210W 1030U P R R ===++保温系统处于加热状态，开关S 2闭合，电阻丝R 2被短路，电阻丝R 1消耗的功率为221220W 4840W 10U P R ===加热 由题可知一天保温状态和加热状态工作时间相同，则一天内电热丝放出的热量： Q=W =P 加热t +P 保温t =（P 加热+P 保温）t =6050W ×10×3600s=2.178×108J ， 由沼气燃烧的热效率为50%可得：50%Q 放=Q ，由Q 放=qV 可得需要燃烧沼气的体积：83732.17810J ==24.2m 50%50% 1.810J/mQ Q V q q ⨯==⨯⨯放（4）清洁、无污染、沼气是可再生能源等.（只要合理均可得分）%70106.31052.2%10055=⨯⨯=⨯=W Q η。
2017-2018九年级物理上学期期末测试卷(含答案)
2017–2018学年第一学期期末测试卷九年级物理题号 一 二 三 四 五 六 总分 得分一、单项选择题（每小题3分,共21分)1．在实验室用酒精进行实验时，整个实验室很快就闻到了刺鼻的酒精气味，这是一种扩散现象。
以下有关的分析中错误的是( ）A ．扩散现象说明分子间存在着间隙B ．扩散现象说明分子在不停息地做无规则运动C ．温度越高时扩散现象越剧烈D ．扩散现象只发生在气体、液体之间以及密度很小的固体之间。
2. 下列现象中，利用做功使物体内能增加的是 ( ） A 。
铁块放在炉火中被烧红了 B 。
烧开水时，壶盖被水蒸气顶起来C 。
木工用锯锯木条时，锯条发烫D 。
冬天，人们在太阳光下取暖 3。
一杯酒精减少一半后，则 （ ）A ．热值和比热容都不变B ．热值减半、比热容不变C ．热值和比热容都减半D ．热值不变、比热容减半4. 如图1表示小磁针在通电螺线管周围静止时北极的指向，其中正确的是（ ）5．为使驾驶员不忘系好安全带，汽车上设置了“安全带指示灯”．当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关,指示灯发光．如图2所示的哪一个电路可以符合上述要求？（ ）图1图2 学校 班别 姓名 考号密 封 线图36．如图3所示，灯L 1与L 2串联,闭合开关S 后,发现灯L 1比L 2亮，L 1、L 2的电流、电压、电阻、功率分别为I 1和I 2、U 1和U 2、R 1和R 2、P 1和P 2，则有：（ ）A ．I 1＞I 2B ．U 1＜U 2C ．R 1＞R 2D ．P 1＝P 27．光敏电阻的特点是有光照射它时阻值变小．如图4所示，是某小区门口利用光敏电阻设计的行人监控装置,R 1为光敏电阻，R 2为滑动变阻器，A 、B 间接监控装置．则（ )A ．当有人通过通道而遮蔽光线时,A 、B 间电压升高 B ．当有人通过通道而遮蔽光线时，A 、B 间电压减小C ．图中R 2的滑动头向下移动时，通过R 1的电流变大D ．图中R 2的滑动头向上移动时，可提高A 、B 间电压 二、填空题(每空1分，共24分）8．在火力发电站内，燃料的化学能经锅炉、蒸汽轮机和发电机最终转化为_______能．锅炉是将燃料的化学能能转化为内能，蒸汽轮机是将_________能转化为机械能．若锅炉、蒸汽轮机和发电机的效率分别为50％、70％和80%,则火电站的总效率为_______。
2017-2018学年度第一学期期末考九年级物理试题及答案
2017-2018学年度第一学期期末教学质量监测九年级物理试题一、单项选择题（每小题3分，13小题，共39分）1、下列过程中，通过热传递增加物体内能的是（）A．放在热水中的温度计温度升高 B．电炉丝通电发热C．神舟飞船返回进入大气层时表面温度升高 D．反复弯曲铁丝，铁丝会发热2、以下四种现象中，与水的比热容关系不大的是 ( )A．汽车的发动机用循环流动的水来冷却B．夏天往室内洒水可使室内温度降低C．内陆地区的气温变化比沿海地区大D．生活中往往用热水取暖3、如图1所示，对于图片中所描述的物理过程，下列分析中正确的是（）图1A．图甲，厚玻璃内的空气被压缩时，空气的内能减少B．图乙，瓶子内的空气推动塞子跳起时，空气的内能增大C．图丙，试管内的水蒸气推动了塞子冲出时，水蒸气的内能减少D．图丁，汽缸内的气体推动活塞向下运动时，气体的内能增大4、以下有关电阻的观点中，错误．．的是（）A．不同的导体，电阻一般不同B．导体被加热后，电阻一般会随温度升高而增大C．导体的电阻大小决定于导体的材料、长度、横截面积和温度D．一个导体两端的电压越大，电流越大，则它的电阻就越小5、某家庭用电器工作时，用电流表测得通过用电器的电流为1 0 A，则此用电器可能是下列电器中的哪一个（）A.电冰箱B.节能灯C. 电磁炉D.电风扇6、在图2所示的电路图中，能用电压表正确测出灯L1两端电压的是（）图27、下列关于热值和热机效率的描述，正确的是（）A．使燃料燃烧更充分，可以增大热值B．使燃料燃烧更充分，可以提高热机效率C．燃料燃烧释放的热量越大，热值越大D．热值和热机效率都是定值，与外界条件无关8、为了安全，汽车行驶时驾驶员必须系好安全带。
当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光。
符合上述要求的正确电路图是（）图39、如图4所示的电路，闭合开关，发现灯泡不亮，电压表无示数，电流表有示数但未超出量程，则产生这一现象的原因可能是（）图4A．灯泡断路 B．灯泡短路 C．滑动变阻器断路 D．滑动变阻器短路10、在如图5所示的四个电路中，哪个电路中三个电灯是并联的（）图511、如图6所示，为定值电阻，为滑动变阻器，当变阻器的滑片P向右移动时，图中电压表和电流表的示数变化情况及它们示数的比值变化情况为（）图6A．电压表示数不变，电流表示数变小，比值变大B．电压表示数变小，电流表示数变大，比值变小C．电压表示数不变，电流表示数变大，比值变小D．电压表示数变大，电流表示数变小，比值变大12、举重比赛有甲、乙、丙三个裁判，其中丙为主裁判，甲和乙为副裁判。
2017～2018学年度第一学期九年级期末考试 物理试题
2017～2018学年度第一学期九年级期末考试物理试题（考试时间：90分钟 卷面总分：100分 考试形式：闭卷）一、选择题（本题共12小题，每小题2分，共24分） 1．下列家用电器中，利用电流热效应工作的是（ ▲ ）A ．电风扇B ．电冰箱C ．电饭锅D ．电视机 2．能源、信息、材料是现代社会发展的三大支柱，下列说法正确的是（ ▲ ） A ．地热能、核能、太阳能、汽油均属于常规能源 B ．手机既能接收电磁波，也能发射电磁波 C ．电磁波在真空中不能传播D ．太阳能、水能、风能和核能都是可再生能源3．如图所示的情景中，重力势能转化为动能的过程是（ ▲ ）4．夏天在海边玩耍，海滩上的沙子热的烫脚，而海水却凉凉的，主要是因为（ ▲ ） A ．海水的内能多 B ．沙子的内能多 C ．海水的比热大 D ．沙子的比热大 5．在探究杠杆平衡条件的实验过程中，当出现图示情况时，为了让杠杆平衡，可以（ ▲ ） A ．将左边的平衡螺母向左调 B ．将右边的平衡螺母向右调 C ．将左边的钩码向左移动 D ．将右边的钩码向右移动6．最早的指南针叫“司南”，是用天然磁石磨成的勺形，勺头为N 级，勺柄为S 级，如图所示，下列关于司南说法正确的是（ ▲ ） A ．司南长柄指向地理的北极 B ．司南长柄指向地磁场的南极 C ．地磁场的南极在地理的南极附近 D ．司南指南北是由于它受到地磁场的作用A 箭离开弓过程B 运动员撑起过程C 杠铃被举起过程D 运动员下落过程7．如图沿竖直方向匀速拉动绳子，使物体缓慢上升，动滑轮的重力不可忽略，现改变物体的重力G ，不计绳重与摩擦，则动滑轮的机械效率η与物体重力G 的关系可能是（ ▲ ）8．下列做法符合安全用电原则的是（ ▲ ）A ．家用电器起火时应迅速用水扑灭B ．有金属外壳的家用电器，一定要将外壳接地C ．控制用电器的开关一定要接在零线上D ．多个大功率用电器应接在同一插线板上使用 9．如图所示，将试管中的水加热一段时间后，木塞向外飞出，则在此过程中（ ▲ ） A ．木塞飞得越高，说明水蒸气含有的内能越大 B ．酒精燃烧产生的内能小于木塞的机械能 C ．水蒸气内能转化为木塞机械能D ．木塞向外飞出的过程中，水蒸气的内能增大10．如图是一只完好的移动插座，闭合开关S ，指示灯发光．再将台灯插入接线板的插座，台灯与指示灯都能发光．下列说法正确的是（ ▲ ） A ．台灯与指示灯串联，并受开关S 控制 B ．台灯与指示灯并联，开关S 在干路上 C ．该接线板的连接线内只有火线和零线两根导线 D ．该接线板上有5个插孔会使测电笔氖光发光11．如图为实验室电流表的内部结构图．线圈悬置在磁体的两极间，与指针和弹簧相连．线圈通电时转动带动指针偏转，使弹簧形变，显示电流的大小．下列说法中正确的是（ ▲ ） A ．该电流表是利用电磁感应原理工作的 B ．电磁铁的原理与该电流表的工作原理相同 C ．线圈中电流越大，弹簧的弹性势能越大 D ．线圈中有电流通过时，把机械能转化为电能12．小华用两个不同的白炽灯做“探究电流做功与电压关系” 的实验时，发现一个灯泡较亮而另一个灯泡较暗，则较亮的灯泡（ ▲ ）A ．电阻小B ．灯丝粗C ．电流大D ．功率大 二、填空题（本大题共8小题，每空1分，共24分）13．如图所示，探究通电螺线管外部磁场时，在玻璃板上均匀地撒上铁屑，放上小磁针．实验中选用铁屑为了显示磁场 ▲ 情况，选用小磁针是为了显示磁场 ▲ ．通过探究可知，FGB G η OAη OC ηODη O通电螺线管外部的磁场与 ▲ 磁体周围的磁场相似．14．如图所示为“探究影响导体电阻大小因素”的实验电路，A 、B 之间接导体．本实验通过比较 ▲ 来判断导体电阻的大小．小明发现手边只有一根较长的金属丝，他可以探究导体的电阻与导体 ▲ 和 ▲ 的关系．15．如图所示的实验是探究物体动能大小与物体 ▲ 的关系，实验中将小车放置在斜面的不同位置是为了控制小车 ▲ 的大小，木块的作用是为了比较小车 ▲ 的大小． 16．如图是小明同学在探究串联电路中的电流关系时的实验电路， 实验中应选取规格 ▲ （相同/不同）灯泡进行实验，实验中， 他刚连接完最后一根导线，就发现电流表的指针发生了偏转，这 是他在连接电路时忘记了 ▲ ，实验时小明发现L 1较亮，L 2 较暗，则通过灯L 1的电流 ▲ （大于/小于/等于）L 2的电流．17．有一种用天然气为燃料给水加热的热水器．天然气燃烧时将化学能转化为 ▲ ，完全燃烧0.1kg 的天然气可以获得 ▲ J 的热量；不计热量损失，这些热量可以使50 kg 的水温度升高 ▲ ℃．【 C 水=4.2×103J/（kg •℃） q 天然气=4.2×107J /kg 】18．小明家7月1日电能表读数为，8月1日电能表读数如图所示，则7月份他家用电量是 ▲ kW·h ，他家最多可同时使用的用电器的总功率为 ▲ W ．当电路中只接了一只热水器时，电能表的指示灯在3分钟内闪烁了320次，则该热水器的功率为 ▲ W ．19．小刚同学用如图电路探究“一段电路中电流跟电阻的关系”．在此实验过程中，当A 、B 两点间的电阻由5Ω更换为10Ω后，他接着应该采取的操作是将变阻器滑片适当向 ▲ 移动，保持 ▲ 表示数不变，记下 ▲ 表示数．6 0 1 0 8 第13题图 第14题图 第15题图L 1L 2 S第16题图 第18题图 第19题图 第20题图P R SA VA B20．如图是某型号电饭锅的原理图，有两个档位，分别是高温烧煮和保温焖饭档，已知R 1=44Ω，R 2=2156Ω，则开关S 置于 ▲ （1/2）档时是低温档，它的功率是 ▲ W ，电饭锅在高温档正常工作2min 产生的热量是 ▲ J ．三、解答题（本大题共7小题，第26题第1、第4小题各2分，共52分） 21．（6分）按题目要求作图：（1）在图甲中，画出该滑轮的动力臂和阻力臂．（2）在图乙中，用笔画线代替导线将电灯和开关接到电路中． （3）在图丙中，标出永磁体B 端的磁极极性和磁感线A 的方向．22．（6分）工人用如图所示滑轮匀速提升重为180 N 的物体，所用的拉力为200 N ，在5s 内物体升高的高度为2 m ．此过程中，求： (1)工人做的有用功是多少？ (2)工人拉力的功率？ (3)滑轮的机械效率？23．（9分）用发光二极管制成的LED 灯具有发光效率高、使用寿命长等优点，图甲是一个定值电阻R 和手电筒中一个LED 灯的电流与其两端电压关系的图像．求：(1)定值电阻R 的阻值．(2)当把LED 灯与R 串联按图乙接入电路时， 电阻R 消耗的电功率为0.08 W ，则此时R 中 的电流和电路的总功率．24．（6分）探究杠杆的平衡条件实验中．（1）安装好杠杆，发现杠杆右端下沉，应把杠杆右端的平衡螺母向 ▲ 调节，使杠杆杆在水平位置平衡，此时杠杆自身重力的力臂为 ▲ ．（2）小红在杠杆的一侧挂钩码，应在杠杆的另一侧某一位置用弹簧测力计沿 ▲ 方向拉住杠杆，使其在水平位置平衡，以便直接从杠杆上读出 ▲ ．（3）下表是小红实验得到的数据，据此分析可以发现这次实验不妥之处① ▲ ．② ▲ ．甲 乙 丙FA甲 乙LEDRSR LEDU/VI/A 0.040.03 0.02 0.011 2 3 425．(5分) 小利用如图所示的实验装置探究“导体产生的热量与电阻大小的关系”．甲、乙两瓶中装有质量与初温都相同的某种液体，甲瓶中铜丝的电阻比乙瓶中镍铬合金丝的电阻小． （1）实验中液体吸热的多少是通过 ▲ 来反映的．（2）现有水和煤油两种液体可供选择，为了在较短的时间内达到明显的实验效果，小明应该选用 ▲ （水/煤油）来做实验，这是因为水的 ▲ 较大．（3）实验中将两瓶中的电阻丝串联，目的是为了控制通过两根电阻丝的 ▲ 相等． （4）实验中没有计时的工具，可以通过操作 ▲ 来确保通电时间相同．26．（10分）小明学会了测小灯泡的功率后，进一步思考：电流一定时，小灯泡功率跟电阻有什么关系呢？于是他利用如图甲所示电路，选用分别标有“1.5V 0.25A ”、“2.5V 0.3A ”和“3.8V 0.3A ”字样的小灯泡L 1、L 2、L 3，测出它们在电流相同时的电阻和功率，来探究小灯泡功率与电阻的关系．（1）请你用笔画线代替导线，将实物电路连接完整，使变阻器滑片向左移动时灯泡变亮．（2）闭合开关前，滑动变阻器的滑片P 应置于 ▲ （A/B ）端． （3）闭合开关后，他调节滑动变阻器的滑片P ，使通过灯L 1的电流为0.2A ，再测出L 1两端的电压，此时电压表示数如图乙所示，为 ▲ V ，然后计算出此时灯L 1的电阻是 ▲ Ω，实际功率是 ▲ W ． （4）换上灯L 2和L 3，闭合开关，继续实验，并将实验数据记录在上表中．请根据实验数据，在图丙中作出小灯泡功率与电阻关系的图象． （5）分析图象可得结论：在电流一定时，小灯泡的实际功率与电阻成 ▲ 关系．实验 次数 动力F 1/N 动力臂L 1/cm 阻力F 2/N 阻力臂 L 2/cm 1 1.5 10 3.0 5 2 1.0 20 2.0 10 31.0302.015次数 灯泡 I/A U/V R/Ω P/W 1 L 1 0.22 L 2 1.6 8 0.32 3L 32.4120.48温度计第25题图甲 乙 丙0.6-A33- V15LP C AB－+P/W0.082 4 6 8 0 10 12 140.16 0.24 0.32 0.40 0.48 0.56（6）小波认为：为了控制实验条件，小明每次实验要换灯泡还要调节滑动变阻器，这样的操作不够简便．对此你认为可以对实验电路进行如何改进？ ▲ ． 27．（10分）阅读短文，回答问题：电热毯电热毯，又名电褥．是一种床上用的取暖器具，主要用于人们睡眠时提高被窝里的温度来达到取暖的目的．除此以外，还可用于被褥的去潮除湿。
2017~2018学年度第一学期期末联考初三物理试卷
1．下列物品中，通常情况下属于绝缘体的是（ ）
A．钢尺
B．铅笔芯
C．食盐水
2．关于图 1 中四冲程汽油机工作过程，下列说法正确的是（
D．塑料杯 ）
图1
a
b
A、a 是将内能转化为机械能的冲程 C、c 是将机械能转化为内能的冲程
c
d
B、b 是将内能转化为机械能的冲程 D、d 是将内能转化为机械能的冲程
”的滑动变阻器。（1 分）
（2）图甲中已经连接了部分电路，请用笔画线代替导线，将电路连接完整。（2 分）
（3）小雨正确连接好电路后，闭合开关，移动滑动变阻器的滑片，发现小灯泡始终不亮，
电压表有示数，电流表示数为 0，经检查电表完好，则故障可能是
__________________。（1 分）
（4）故障排除后，再次闭合开关，移动滑动变阻器的滑片到某一位置时，小灯泡正常发
4．如图所示，一个小球以一定速度沿着粗糙的路径从 a 开始运动到 d。下列分析正确的是
()
A．在 b、d 两点动能相等 B．在 a、d 两点机械能相等 C．从 b 到 c 的过程机械能减少 D．从 c 到 d 的过程重力势能减少
5．图中所示为滑动变阻器的四种接线方法．把它们分别连接在电路中，当滑片 P 向左移
初三级物理试题 第 5页（共 8 页）
（2）开关 S1、S3 闭合，S2 断开时，电压表的示数为 U1；开关 S1、S2 闭合，S3 断开时，
电压表的示数为 U2．请你利用 U1、U2 和 R0 表示 Rx=
．（2 分）
24.（4 分）为探究重力势能的大小与什么因素有关，小明利用带有四个铁钉的小方桌、沙
15.电阻 R1:R2=1:3，如果把两个电阻串联在电源电压为 6V 的电路中，电流比为_______，
2017-2018学年第一学期期末考试九年级物理试题
2017－2018学年度第一学期期末考试九年级物理试题（考试时间：60分钟分值：100分）注意事项：1.本试题分第Ⅰ卷和第Ⅱ卷两部分，第Ⅰ卷为选择题，30分，第Ⅱ卷为非选择题，70分。
2.答卷前务必须将自己的姓名、座号、考准考证号按要求填写在答题卡上的相应位置。
3.第Ⅰ卷每题选出答案后，都必须用2B铅笔把答题卡上对应题目的答案标号【ABCD】涂黑，如需改动，先用橡皮擦干净，再改涂其它答案。
4.第Ⅱ卷要求用0.5mm签字笔书写在答题卡号所指示的答题区域，作图时可用2B铅笔，不得超出预留范围。
5.切记不要直接在试卷上答题。
第Ⅰ卷（选择题共30分）一、选择题：本大题包括10小题，每小题3分，共30分。
在每小题给出的四个选项中，只有一项最符合题目的要求，将正确答案涂在答题卡上。
1．下列现象与分子热运动有关的是( )A．春天，百花争艳 B．夏天，波光粼粼 C．秋天，丹桂飘香 D．冬天，大雪纷飞2.关于内能及其利用，下列说法正确的是A .温度高的物体内能一定大 B．做功和热传递都可以改变物体的内能C．比热容跟物体吸收或放出的热量有关 D．热机的做功冲程是将机械能转化为内能3.如下图所示是汽油机工作时各种冲程的示意图，其中表示做功冲程的是（）A． B． C． D．4.两只小灯泡串联在同一电源上，发现甲灯较亮，乙灯较暗，则下列说法正确的是（）A．甲灯中电流较大 B．乙灯中电流较大C．通过两灯的电流一样大 D．条件不足，无法判断5.赵先生家中井水突然变热至47℃，让人恐慌．维修电工访谈得知：水井内有抽水泵（电动机），原来可以正常工作，井水温度也正常；自从水泵坏了之后，开关S就一直断开，但井水温度从此明显变高，电工检测发现：开关处确实断开，但水泵和井水都带电．由此可知，赵先生家水泵电路的实际连接方式为下图中的（）A. B． C． D.6.某校物理兴趣小组设计了一个电子身高测量仪．如下图所示的四个电路中，R0是定值电阻，R是滑动变阻器，电源电压不变，滑片会随身高上下平移．能够实现身高越高，电压表或电流表示数越大的电路是（）7.如下左图所示的电路中电源电压保持不变，将滑动变阻器的滑片P从中点移到b端的过程中（）A.灯泡变暗B.电压表示数变大C.电流表示数变小D.电路总功率变小（第7题图）（第8题图）8.如上右图所示，是一个磁信息阅读器。
【经典试卷】2017-2018学年 九年级(上)期末物理试卷(解析版)
【经典试卷】2017-2018学年九年级（上）期末物理试卷一、选择题（每小题2分，共24分，每小题只有一个选项符合题意）1．使用杠杆为我们的生活带来方便，下列杠杆的使用能够省距离的是（）A．开瓶器B．镊子 C．钳子D．自行车手闸2．关于功、功率、机械效率，下列说法中正确的是（）A．物体受力且运动时，力对物体就做了功B．功率大的机器做功一定多C．做功快的机器其机械效率一定高D．功率大的机器做功就快3．学校运动会上举行“双摇跳绳”比赛，“双摇跳绳”是指每次在双脚跳起后，绳连续绕身体两周的跳绳方法，比赛中，初三某同学1min内摇轻绳240圈，则他在整个跳绳过程中的功率最接近于（）A．120W B．400W C．600W D．1000W4．下列说法中正确的是（）A．一个物体温度升高，一定是吸收了热量B．同一物体，温度越高内能越大C．0℃的冰没有内能，它的分子也不会运动D．物体温度越高，所含热量越多5．将L1和L2串联起来接入某电路，闭合后发现L2比L1亮很多，则通过L1的电流I1和通过L2的电流I2相比，正确的是（）A．I1=I2 B．I1＞I2C．I1＜I2D．无法比较6．关于电流表和电压表的使用，下列说法错误的是（）A．使用前都应检查指针是否指零B．若有两个量程，一般都先用大量程“试触”C．两表都不能将两接线柱直接接到电源的两极上D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出7．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的是（）A．M接C，N接B B．M接A，N接B C．M接C，N接D D．M接A，N接D8．体育测试要用一个电子身髙测量仪．如图的四个电路中，R0是定值电阻，R是滑动变阻器，电源电压不变，滑片会随身高上下平移．能够实现身高越高，电压表或电流表示数越大的电路是（）A．B．C．D．9．如图所示电路，电源电压不变，R是定值电阻．将一个“6V 2W”的小灯泡接在a、b两点间，小灯泡恰能正常发光；若换一个“6V 3W”的小灯泡接在a、b两点间，则这个小灯泡（）A．比正常发光时暗些B．比正常发光时亮些C．恰能正常发光D．灯丝将会被烧坏10．如图所示的电路中，R0是定值电阻，L是小灯泡，R是滑动变阻器，闭合开关S1，发现无论怎样移动滑动变阻器的滑片，小灯泡都不发光，现用一只电压表检测这一现象产生的原因，当电压表接ab两点时，电压表有示数但很小；接ac两点时，电压表示数较大，则产生上述现象的原因可能是（）A．L短路B．L断路C．R断路D．R0阻值很大11．如图所示的四个装置可以用来演示物理现象或原理，下列表述正确的是（A．图a可用来演示电磁感应现象B．图b可用来演示电动机原理C．图c可用来演示发动机原理D．图d可用来演示电磁铁性强弱与线圈匝数的关系12．如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U﹣I”关系图象如图乙所示．则下列判断正确的是（）A．电源电压为10VB．定值电阻R1的阻值为20ΩC．滑动变阻器R2的阻值变化范围为0～10ΩD．变阻器滑片在中点时，电路消耗的总功率为1.8W二、填空题（每空1分，共24分）13．对人体来说，安全电压一般不高于V，家庭电路中，通常用判断火线和零线，用电能表测量．14．如图所示，搬运工人用滑轮组在20s内将重为270N的重物匀速提升6m，所用拉力为100N，则他所做的有用功是J，额外功是J，拉力的功率是W，滑轮组的机械效率是．15．一台单缸四冲程汽油机，飞轮的转速为1800r/min，该汽油机每分钟做功次，如图所示的汽油机正处于冲程，在此过程中燃气的内能（选填“增加”、“减小”或“不变”）16．一只小灯泡的额定电压为8V，正常发光时通过它的电流为0.4A，现将该小灯泡接在12V的电源上，为使其正常发光，应联一个Ω的电阻．17．如图所示电路中，电源电压恒定，电阻R的阻值20Ω．（1）闭合开关S2时，R和L是联；（2）在对S1和S2进行闭合或断开的各种操作中，电流表可读得0.5A和0.3A两个值，那么电源电压U=V，灯泡电阻R L=Ω（灯泡电阻不随温度变化）．18．在如图所示的电路中，电源电压保持不变，当开关S闭合，甲、乙两表为电压表时，两表的示数之比U甲：U乙=5：3，则R1：R2=；当开关S断开，甲、乙为电流表时，两表示数之比是I甲：I乙=．19．LED灯具有节能、环保等特点．如图是额定电压为220V、额定功率为4.4W的LED灯泡．该灯泡的额定电流是A．若它一个月（30天）消耗的电能是0.66kW•h，则平均每天正常发光h，与普通白炽灯相比，在达到相同亮度的条件下，假设这个LED灯与功率为44W的白炽灯亮度相当，则该LED灯可以节约%的电能．20．小红家的电能表2月底的示数为，3月底的示数为，则她家3月份消耗的电能为kW•h．如图是她家的电子式电能表表盘的部分数据（imp表示电能表指示灯闪烁的次数）．当电路中某用电器单独工作6min时，电能表指示灯闪烁了320imp，则该用电器的功率是W．21．家庭电路中，熔断器是在电路超负荷运行或发生（短路/断路）时起保护作用的装置，电灯开关断开时，小红用测电笔分别检测开关的两个接线柱，氖管一次发光，一次不发光，据此，小红（能/不能）确定该开关接在火线上．三、解答题（共52分）22．一台简易电动机如图所示．用硬金属丝做两个支架，分别与电池的两极相连，用漆包线绕成一个矩形线圈，以线圈引线为轴．用小刀刮去轴一端的全部漆皮，再刮去另一端的（全部/半周）漆皮，并将线圈放在支架上，磁体放在线圈下，接通电源并用手轻推一下线圈，线圈就会不停的转动起来．①电动机是利用原理制成的．②要改变线圈的转动方向，可以（提一个方案即可）．23．（1）如图1所示，人的手臂相当于一个杠杆，它的支点在O点．请画出图中铅球对手的作用力F 的力臂L．（2）请用笔画线代替导线在图2中连接家庭电路．要求开关控制螺口灯泡，三线插座直接接入电路．（3）如图3是一个蹄型磁铁，虚线是磁极附近的部分磁感线，小磁针在图示位置静止，请标出蹄型磁铁的N极和S极，并标出其中一条磁感应线的方向．24．一燃气灶烧水时，若要把体积为2L、初温为20℃的水加热到100℃，需完全燃烧天然气放出1.68×106J的热量．已知水的比热容为4.2×103J/（kg•℃），天然气的热值为8.4×l07J/m3．求：（1）水的质量；（2）水吸收的热量；（3）需燃烧多少m3的天然气（假设天然气完全燃烧）．25．新型电饭锅采用“聪明火”技术，智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感，其简化电路如图甲所示，R1和R2均为电热丝，S1是自动控制开关．煮饭时，把电饭锅接入220V 电路中，在电饭锅工作的30min内，电路中总电流随时间变化的图象如图乙所示．求：（1）S和S1都闭合时电饭锅的电功率．（2）电热丝R2的阻值．（3）这30min内电饭锅产生的热量．26．小华为了探究物体动能的大小与质量、速度的关系，设计了如图甲、乙所示的实验．实验甲：质量相同的两个小球，沿同一光滑弧形轨道分别从A处和B处开始向下运动，然后与放在水平面上的木块相碰，木块在水平面上移动一段距离后静止，如图甲所示．实验乙：质量不同的两个小球，沿同一光滑弧形轨道分别从A处开始向下运动，然后与放在水平面上的木块相碰，木块在水平面上移动一段距离后静止，如图乙所示．（1）要探究物体动能的大小与质量的关系应选用图（填“甲”或“乙”）．（2）实验中，让两个小球沿同一光滑弧形轨道分别从同一位置A处开始向下运动，目的是：．（3）这个实验中，利用木块被碰撞后移动的距离来比较物体的动能大小．下列实例中与此实验方法相同的有（填编号）．①认识电流大小时，用水流进行类比②用红墨水在水中的扩散现象来认识分子是运动的③用吸引大头针数目来反映电磁铁磁性强弱．27．小华同学利用图甲所示装置对100g冰加热，他每隔相同时间记录一次温度计的示数，并观察物质的状态．图乙是他根据记录的数据绘制的温度﹣时间图象，根据图象可知：（1）冰属于晶体，由B→C的过程，冰水混合物（需要/不需要）吸收热量，内能（不变/增大/减小）；103J/kg•℃，（2）设相同时间内物质吸收的热量相同，则BC阶段物质共吸收了J的热量（c冰=2.1×c水=4.2×103J/kg•℃）；（3）图丙是另一位同学在完成同一实验时绘制的温度﹣时间图象，老师认为他的CD段数据有问题，老师做出这样的判断的依据是．28．小刚同学由“金属导体的电阻一般随导体温度的升高而增大”规律联想到：铝笔芯也是导体，铅笔芯的电阻与它的温度之间是否也存在这种关系呢？于是，小刚和几位同学一起进行了“探究铅笔芯的温度变化对其电阻有何影响”的实验．（1）实验思路：保持铅笔芯两端的电压不变，给铅笔芯加热，测出不同时通过铅笔芯的电流，根据电流的变化情况，得出铅笔芯电阻大小与其温度变化的关系，其依据是：电压一定时，电阻小，电流．（2）小刚设计了如图所示的电路．（3）实验过程：①先将H型铅笔芯接入电路，闭合开关，测量并记录通过它的电流．②用酒精灯给铅笔芯加热，使铅笔芯的温度逐渐，每隔10s测量并记录通过它的电流；③再分别将HB型，2B型铅笔芯接入电路，重复以上实验过程．（4）下表是小刚他们记录的实验数据：分析表小数据可以初步得出：铅笔芯的电阻随温度的升高而．（5）你认为小刚他们的实验存在什么不足，写出其中一条：．29．在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：电源（电压恒为4.5Ⅴ），电流表、电压表各一个，开关一个，四个定值电阻（5Ω、10Ω、15Ω、20Ω），两只滑动变阻器（规格分别为“20Ω 2A”、“50Ω 1A”），导线若干．（1）请根据图甲的电路图用笔画线将图乙实物图连接完整（注意电流表的量程选择）．（2）小李实验时，在a、b间先接入5Ω的电阻，闭合开关，移动滑片P，使电压表的示数为1.5Ⅴ，并记下相应的电流值；再改接10Ω的电阻，此时滑片P应向（选填“E”或“F”）端移动，小李移动变阻器滑片P的目的是：．（3）小李为完成用四个定值电阻进行实验，他应选择的滑动变阻器规格是．他这样选择的理由是：．30．如图甲是小明同学在“测量导体电阻”的实验中所连接的实物图．（1）将图甲所示的电路所缺的两根导线补充完整．（2）在开关闭合前滑动变阻器的滑片应置于（A/B）端，检查电路正确无误后开始实验．前两次的实验数据已填在表内，第三次实验时电流表和电压表的示数如图乙所示，请将下面表格中的空白处填写完整．（3）实验后交流总结时，同学们又想出了其他一些测电阻的方法．如：小刚同学找来了一个阻值已知的电阻R0，连接了图丙所示电路．在变阻器滑片位置不变情况下，用电流表先后测出通过电阻R0、R X的电流分别为I0和I X，计算出待测电阻R X=．上述把定值电阻R0与Rx并联、并测出通过它的电流的做法，起到了原电路中的作用．31．如图所示，小明在进行“测量小灯泡电功率”的实验，已知电源电压为3V，小灯泡的额定电压为2.5V．（1）连接好电路后，闭合开关，移动滑动变阻器的滑片，发现小灯泡始终不亮，电流表有示数，电压表示数为零，则出现故障的原因可能是．（2）故障排除后，小明通过实验测得如下数据，分析数据可知灯泡的额定功率是W．（3）小明想通过实验来比较灯泡“实际电压是额定电压一半时的电功率P1”和“实际电流是额定电流一半时的电功率P2”的大小，但小明的同学没有通过实验也比较出了它们的大小，P1应P2（选填“大于”、“小于”或“等于”）．32．用如图所示的实验装置探究“电流通过导体产生的热量与电阻的关系”．（1）实验中通过观察来比较电流产生的热量的多少．（2）为了便于比较两种电阻丝通过电流后产生热量的多少，甲乙两瓶中要装入、相同的同种液体．（3）实验结论是．（4）该实验装置还可以研究通电时间一定时导体产生的热量与的关系．33．如图是奥斯特曾经做过的实验示意图．（1）比较甲、乙两图，得到的结论是；（2）比较甲、丙两图，得到的结论是．九年级（上）期末物理试卷参考答案与试题解析一、选择题（每小题2分，共24分，每小题只有一个选项符合题意）1．使用杠杆为我们的生活带来方便，下列杠杆的使用能够省距离的是（）A．开瓶器B．镊子C．钳子D．自行车手闸【考点】杠杆的分类．【分析】结合图片和生活经验，判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆，省力的费距离、费力的省距离．【解答】解：A、开瓶器在使用过程中，动力臂大于阻力臂，是省力杠杆，但费距离；B、镊子在使用过程中，动力臂小于阻力臂，是费力杠杆，但省距离；C、钳子在使用过程中，动力臂大于阻力臂，是省力杠杆，但费距离；D、自行车手闸在使用过程中，动力臂大于阻力臂，是省力杠杆，但费距离．故选B．2．关于功、功率、机械效率，下列说法中正确的是（）A．物体受力且运动时，力对物体就做了功B．功率大的机器做功一定多C．做功快的机器其机械效率一定高D．功率大的机器做功就快【考点】功；机械效率；功率的概念．【分析】根据做功的条件、功率、机械效率的关系分析．功率是单位时间内做的功的多少，机械效率是有用功与总功的比值．【解答】解：A、若物体运动的方向与受力方向垂直，则力对物体没有做功，说法错误；B、功率大的机器只有说明它做功快，而不一定做功多，说法错误；C、做功快的机器只能说明功率大，而机械效率不一定高，说法错误；D、功率是表示做功快慢的物理量，功率大的机器做功快，说法正确．3．学校运动会上举行“双摇跳绳”比赛，“双摇跳绳”是指每次在双脚跳起后，绳连续绕身体两周的跳绳方法，比赛中，初三某同学1min内摇轻绳240圈，则他在整个跳绳过程中的功率最接近于（）A．120W B．400W C．600W D．1000W【考点】功率的计算．【分析】首先估计出学生的质量，从而求出重力，再估计出腾空高度，根据W=Fs=Gh计算出做的功；根据摇绳的次数和时间，结合P=求出功率的大小．【解答】解：中学生的质量约50kg，其重力为G=mg=50kg×10N/kg=500N；跳跃过程中腾空高度约h=0.12m；因此一次做功W=Fs=Gh=500N×0.12m=60J；由于“双摇跳绳”是指每次在双脚跳起后，绳连续绕身体两周的跳绳方法，所以1min内摇轻绳240圈，人起跳=120次；在1min内一共做功：W总=60J×120=7200J，则功率P===120W．故选：A．4．下列说法中正确的是（）A．一个物体温度升高，一定是吸收了热量B．同一物体，温度越高内能越大C．0℃的冰没有内能，它的分子也不会运动D．物体温度越高，所含热量越多【考点】温度、热量与内能的关系．【分析】（1）要知道改变物体内能的两种方法：做功和热传递．并且这两种方法在改变物体内能上是（2）要知道物体的内能与温度有关，同一物体的温度越高，内能越大；（3）任何物体在任何温度都具有内能；（4）热量是一个过程量，不能够用含有这个词来形容．【解答】解：A、改变物体内能的方式有两种：做功和热传递；物体内能增加可能是吸收了热量，也可能是外界对物体做功，故A错误；B、物体温度升高，物体内部的分子运动加快，因此物体的内能一定增加，故B正确；C、一切物体的分子都在永不停息地做无规则运动，即一切物体都有内能，故C错误；D、高温物体分子运动比低温物体分子运动剧烈，具有的分子动能大，热量是过程量不能够用含有这个词，故D错误．故选B．5．将L1和L2串联起来接入某电路，闭合后发现L2比L1亮很多，则通过L1的电流I1和通过L2的电流I2相比，正确的是（）A．I1=I2 B．I1＞I2C．I1＜I2D．无法比较【考点】串联电路的电流规律．【分析】解答此题的关键是明确串联电路中，电流处处相等，然后即可做出判断．【解答】解：灯L1、L2串联在同一电路里，因串联电路中的电流处处相等，所以经过它们的电流都是相等的．故选A．6．关于电流表和电压表的使用，下列说法错误的是（）A．使用前都应检查指针是否指零B．若有两个量程，一般都先用大量程“试触”C．两表都不能将两接线柱直接接到电源的两极上D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出【考点】电流表的使用；电压表的使用．【分析】根据电压表和电流表的使用方法分析各个选项．【解答】解：A、说法正确，使用前应校零；B、说法正确，为读数准确和保护电表，应该先用大量程“试触”，若示数过小则使用小量程；C、说法错误，电压表可以直接接在电源两端测量电源电压；D、说法正确，都应使电流从正接线柱流入，从负接线柱流出．故选：C．7．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的是（）A．M接C，N接B B．M接A，N接B C．M接C，N接D D．M接A，N接D【考点】滑动变阻器的使用；实际功率．【分析】（1）灯泡亮度变暗，功率变小，根据P=I2R，电路中电流变小．电源电压不变，电流变小，电阻变大，滑动变阻器接入电路的电阻丝变长．（2）滑动变阻器在电路中的正确连接方式是连接一“上”一“下”两个接线柱，哪一段电阻丝被接入电路中是由下面的接线柱决定的，它就是下面被连接的接线柱与滑片P之间的部分．【解答】解：滑动变阻器的滑片右移，灯泡变暗，功率变小，根据P=I2R，电路中电流变小．电源电压不变，电流变小，电阻变大，滑动变阻器接入电路的电阻丝变长．下面的接线柱一定接入C，上面的接线柱接A或B．故选A．8．体育测试要用一个电子身髙测量仪．如图的四个电路中，R0是定值电阻，R是滑动变阻器，电源电压不变，滑片会随身高上下平移．能够实现身高越高，电压表或电流表示数越大的电路是（）A．B．C．D．【考点】电路的动态分析．【分析】先识别电路，然后根据身高的变化，判断滑动变阻器接入电路的阻值的变化，再根据欧姆定律、串联电路分压的特点以及并联电路电流的规律判断电压表或电流表示数的变化．【解答】解：A、两电阻串联，电流表测量电路中的电流，身高越高R接入电路的电阻变大，电路中的总电阻变大，根据欧姆定律可知电路中的电流变小，即电流表示数变小，故A不符合题意；B、两电阻串联，电压表测R两端的电压，身高越高R接入电路的电阻变大，根据串联电路分压的特点可知，滑动变阻器分得的电压变大，即电压表的示数变大，故B符合题意；C、两电阻串联，电压表测R两端的电压，身高越高R接入电路的电阻变小，电路中的总电阻变小，根据串联电路分压的特点可知，滑动变阻器分得的电压变小，即电压表的示数变小，故C不符合题意；D、两电阻并联，电流表测量定值电阻所在支路电流，由于并联电路中各支路互不影响，因此通过定值电阻的电流不变，与身高无关，故D不符合题意．故选B．9．如图所示电路，电源电压不变，R是定值电阻．将一个“6V 2W”的小灯泡接在a、b两点间，小灯泡恰能正常发光；若换一个“6V 3W”的小灯泡接在a、b两点间，则这个小灯泡（）A．比正常发光时暗些B．比正常发光时亮些C．恰能正常发光D．灯丝将会被烧坏【考点】电路的三种状态．【分析】灯泡的实际功率是由灯泡两端的实际电压决定的，所以要判断第二个小灯泡消耗的实际功率比2W大还是比2W小，我们就需要先判断出第二个小灯泡两端的实际电压比6V大还是比6V小，那么怎么才能判断出它两端的电压比6V大还是小呢？本题中，R是定值电阻，先后有两个灯泡与R串联．第一个灯泡与R串联，灯泡分得的实际电压是6V（因为这个灯泡恰好正常发光）；第二个灯泡与R串联，这个灯泡能分多少电压呢？这就得看第二个灯泡的电阻比第一个灯泡的电阻大还是小了．如果第二个灯泡的电阻比第一个灯泡的电阻大，则就会造成第二次电路的总电阻比第一次电路的总电阻大，电路中的电流就比第一次电路的电流小，R两端的电压就比第一次R两端的电压小，于是就可以得出第二个灯泡分得的电压比第一个灯泡分得的电压多，反之亦然．所以解答本题，我们还需要先算出这两个灯泡的电阻，算电阻可根据公式R=来计算．【解答】解：根据公式R=可知，当电压相同时，电功率越大，电阻越小，故“6V 2W”的灯泡电阻比“6V 3W”灯泡电阻大；改接后，电路总电阻变小，根据欧姆定律可知，电路电流变大，对于定值电阻R来说，两端的电压变大，根据串联电路具有分压作用，“6V 3W”灯泡两端的电压将小于6V，所以实际功率小于3W，故比正常暗一些．故选A．10．如图所示的电路中，R0是定值电阻，L是小灯泡，R是滑动变阻器，闭合开关S1，发现无论怎样移动滑动变阻器的滑片，小灯泡都不发光，现用一只电压表检测这一现象产生的原因，当电压表接ab两点时，电压表有示数但很小；接ac两点时，电压表示数较大，则产生上述现象的原因可能是（）A．L短路B．L断路C．R断路D．R0阻值很大【考点】电路的三种状态．【分析】根据电路图可知，定值电阻R0、灯泡L以及滑动变阻器R串联连接；根据灯泡是否发光判断电路可能出现的原因，然后再根据电压的示数判断电路故障的具体原因．【解答】解：根据题意可知，闭合开关S1，发现无论怎样移动滑动变阻器的滑片，小灯泡都不发光，说明电路出现断路或电路中电流太小，灯泡的实际功率太小；当电压表接ab两点时，电压表有示数但很小；接ac两点时，电压表示数较大，说明电路没有断路，则故障为灯泡的实际功率太小，即灯泡分得的电压太小；因为串联电路起分压作用，而R0两端电压较大，说明R0阻值很大．故选D．11．如图所示的四个装置可以用来演示物理现象或原理，下列表述正确的是（A．图a可用来演示电磁感应现象B．图b可用来演示电动机原理C．图c可用来演示发动机原理D．图d可用来演示电磁铁性强弱与线圈匝数的关系【考点】通电直导线周围的磁场；影响电磁铁磁性强弱的因素；直流电动机的原理；发电机的构造和原理．【分析】（1）奥斯特实验说明电流磁效应，即电流能产生磁场；（2）电磁感应是指闭合电路的一部分导体在磁场中切割磁感线，电路中会产生感应电流；（3）研究磁场对电流的作用要先给导体通电，再将其放入磁场中．根据不同实验的特点，对照各图进行判断即可；（4）比较电磁铁磁性强弱一般用不同的电磁铁来吸引大头针的个数进行判断的．【解答】解：A、是奥斯特实验，演示电流的磁效应的实验装置，故A错误；B、此图中没有电源，即是研究电磁感应现象的实验装置，故B错误；C、此图中有电源，是演示磁场对电流作用的实验装置，故C错误；D、是演示电磁铁中线圈匝数的多少与磁性强弱的关系的实验装置，故D正确．故选D．12．如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U﹣I”关系图象如图乙所示．则下列判断正确的是（）A．电源电压为10VB．定值电阻R1的阻值为20ΩC．滑动变阻器R2的阻值变化范围为0～10ΩD．变阻器滑片在中点时，电路消耗的总功率为1.8W【考点】欧姆定律的应用；电功率的计算．【分析】（1）从“U﹣I”关系图象可以看出，甲为滑动变阻器的关系图象，因为最后电压变为0，此时滑动变阻器的电阻为0，乙为电阻R1的图象；当滑动变阻器的阻值最大时，电路中的电流最小，根据。
2017-2018学年河南郑州九年级物理上学期期末预测题(解析版)
九年2017-2018学年上学期期末预测卷九年级物理一、选择题：本大题共12小题，每小题3分，共36分。
每题只有一个选项符合题目要求。
1. 下列做法中符合安全用电规范的是A. 使用测电笔时，手要接触笔尾的金属体B. 家庭电路中用铜丝代替保险丝C. 控制电灯的开关接在零线上D. 家用电器金属外壳不要接地【答案】A【解析】使用测电笔辨别火线和零线时，用手接触笔尾金属体电极，笔尖接触电线，氖管发光，表明检测的是火线，故A正确；保险丝是由熔点低的铅锑合金制成的，当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用，铜丝的熔点高，不能自动熔断，故不能用铜丝代替，即B 错；接灯时，如果开关接在零线和灯泡之间，火线直接接在灯泡时，虽然断开开关，但是火线和灯泡相连，触及灯泡会发生触电事故，所以开关要接在灯泡和火线之间，断开开关，切断火线，触及灯泡时更安全，故C错；将家用电器的金属外壳接地，当用电器漏电时，电流就通过地线，流入大地，防止触电事故的发生，故D错，选A。
2. 如图所示四个实验现象中，揭示了电风扇工作原理的是A. B.C. D.【答案】C【解析】电风扇的核心部件是电动机，电动机的工作原理是：通电导体在磁场中受到力的作用。
A是奥斯特实验，表明电流周围存在着磁场，故A不符合题意。
B实验是研究影响电磁铁磁性强弱的因素，故B不符合题意。
C是电动机工作原理，闭合开关，通电导体在磁场中受到力的作用，故C正确，符合题意为答案。
D是电磁感应现象，闭合电路的部分导体做切割磁感线运动产生感应电流，是发电机的原理，故D不符合题意。
3. 关于信息、材料和能源，下列说法正确的是A. 超导材料可以应用于电饭锅的电热丝B. 卫星通信是依靠电磁波传递信息的C. 核电站利用了核聚变技术，核能是可再生能源D. 空气中的电磁波频率越高波长越长【答案】B【解析】超导材料电阻为零，电流流过导体时，导体不发热，电饭锅是利用电流的热效应工作的，故A错误；卫星通信是利用电磁波来实现的，故B正确；目前核电站是利用铀原子核裂变时放出的核能来发电的，且核能是不可再生能源，故C错误；电磁波的波长与频率成反比，电磁波频率越高波长越短，故D错误，选B。
河南省郑州市九年级(上)期末物理试卷
河南省郑州市九年级（上）期末物理模拟试卷一、选择题：本大题共12小题，每小题3分，共36分．每题只有一个选项符合题目要求．1．（3分）下列做法中符合安全用电规范的是（）A．使用测电笔时，手要接触笔尾的金属体B．家庭电路中用铜丝代替保险丝C．控制电灯的开关接在零线上D．家用电器金属外壳不要接地2．（3分）如图所示四个实验现象中，揭示了电风扇工作原理的是（）A．B．C．D．3．（3分）关于信息、材料和能源，下列说法正确的是（）A．超导材料可以应用于电饭锅的电热丝B．卫星通信是依靠电磁波传递信息的C．核电站利用了核聚变技术，核能是可再生能源D．空气中的电磁波频率越高波长越长4．（3分）2015年3月10日，世界最大的太阳能飞机“阳光动力2号”顺利完成环球飞行之旅中的第一站。
该飞机安装了超过17000块太阳能电池板，每天产生340千瓦时的电。
关于太阳能飞机，下列说法中正确的是（）A．太阳能电池板的作用是将太阳能转化成电能B．太阳光不属于电磁波C．太阳能属于不可再生能源D．太阳光在真空中的传播速度是340m/s5．（3分）下列关于热现象的说法，正确的是（）A．温度越高的物体具有的热量就越多B．汽油机的做功冲程是将机械能转化为内能C．物体的温度越高，分子热运动越剧烈D．物体吸收的热量越多，其比热容就越大6．（3分）双燃料汽车以天然气或汽油作为燃料。
以下说法正确的是（）A．燃料的热值越大，燃烧时放出的热量越多B．以天然气为燃料，汽车发动机的效率可以达到100%C．在压縮冲程中，燃料混合物的温度升髙，内能增大D．汽油与天然气相比，燃烧时汽油对环境的污染较小7．（3分）如图所示，关于下列四种电学仪器的说法中正确的是（）A．该电流表应并联在电路中使用，不允许超过量程B．该电压表有两个量程，可以测量家庭电路的电压C．该滑动变阻器接入电路后，若滑片向右移动会使电路中的电流变小D．该电能表接在家庭电路中，是为了测量家庭电路中用电器消耗的总电能8．（3分）如图所示，电源电压不变，将一标有“6V6W”字样的小灯泡L1接入M，N两接线柱间后，闭合开关S，调节滑动变阻器的滑片P至图所示的位置时，小灯泡L1恰好正常发光。
