nport串口服务器调试说明修订稿

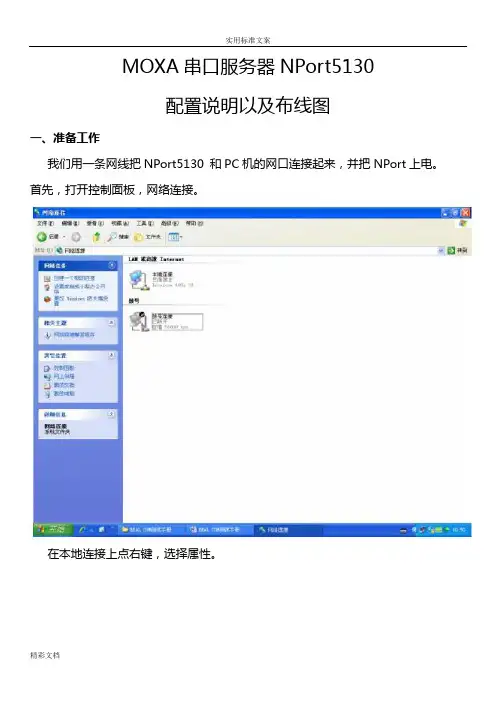

NPort5130配置说明书及布线图
MOXA串口服务器NPort5130配置说明以及布线图一、准备工作我们用一条网线把NPort5130 和PC机的网口连接起来，并把NPort上电。
首先，打开控制面板，网络连接。
在本地连接上点右键，选择属性。
双击进入Internet协议（TCP/IP），点击“使用下面的IP地址”写入IP 地址和子网掩码，记住要和NPORT 的IP 地址在同一子网段内。
如NPORT 默认IP为192.168.127.254,255.255.255.0；就需要把PC 机的IP 地址设为192.168.127.XXX，255.255.255.0，最后一个数字不同即可。
点击确定。
二、网络和串口参数配置搜索NPort打开NPort Administrator（可以在光盘的对应位置找到这个软件，安装好），点击Search，此时请确认网络防火墙已经关闭。
会搜索到我们的NPort5130，点击stop，停止搜索。
1.网络参数配置双击右边空白处的NPort 设备，会出现以下界面，点击选择Network 选项卡，点击Modify修改。
可以看到以下界面：我们可以在里面修改NPort的以下参数：IPAddress：IP地址,192.168.127.xxxNetmask：子网掩码,255.255.255.0Gateway：网关,可不填。
IP Configuration：可以配置为静态IP（Static），或者为DHCP（动态IP）。
DNS Server1和2：DNS，域名解析服务器。
2.串口参数配置点击Serial选项卡，点击Modify修改，双击端口进去，可以看到以下界面：我们可以在里面修改以下参数：Baud Rate：波特率，9600。
Parity：校验，None：无校验。
Data Bits：数据位，8。
Stop Bits：停止位，1。
Flow Control：流量控制，None无流量控制。
FIFO：64bit先进先出，为了降低CPU负载，提高设备性能。
nport串口服务器调试说明
LOGO
nport串口服务器调试
说明
■>
A
公司内部编号：（GOOD・TMMT・MMUT・UUPTY・UUYY-DTTI- 现场调试NP0RT5232
1.将电脑连入NP0RT5232的网络，点击search,将会收到网络上的所有
NP0RT5232,根据MAC地址确定将要调试的设备。
2.双击要调试的设备。
Network是用来设置设备的IP地址，要修改必须勾选Modify ,才能操作。
Serial是用来修改485 口的波特率等参数。
Operating Mode是用来调试485 口的匸作模式:
TCP模式，用于以太网网络传输报文。
一般第一个485 口设定4001端口，第二个485设定为4002端口。
REAL模式,将485映射到电脑,虚拟成电脑的COM 口。
我们一般都在REAL模式下发送报文，以调试485总线设备（如扶梯，西门子PLC等）
点击"COM Mapping M
再点击“Add” ,添加我们需要映射的Nport5232,注意，我们映射的端口必须被改为REAL模式才行。
然后点击“Apply”，选择没有占用的端口，即可（相当于电脑有了COM3, COM4等端口）。
如果端口映射不了，请关闭防火墙或杀毒软件，重新安装Nport软件。
经过如上设置，我们就可以用串口调试工具发送和接收报文了。
串口调试工具Commix?用法: 双击：Commix
设定好后点次窗口会显少485再在报文发送框内填写报文。
NPort DE-211 311 串口设备联网服务器 串口到以太网解决方案 说明书
串口到以太网解决方案3串口设备联网服务器 >NPort ® DE-211/311DE-211/311串口RS-232/422/485设备联网服务器NPort ® DE-211和DE-311是1串口设备服务器，支持RS-232，RS-422，4线RS-485和2线RS-485。
DE-211支持10Mbps 以太网通信，串口采用DB25孔式接头。
DE-311支持10/100Mbps 以太网通信，串口采用DB9孔式接头。
这两款设备服务器尤其适合电子显示屏，PLC ，流量计，气体仪表，CNC 机床和读卡器联网的应用。
简介规格NPort ® DE-311NPort ® DE-211以太网口数量：1速率：NPort ® DE-211：10 Mbps ，自适应 MDI/MDIX NPort ®DE-311：10/100 Mbps ，自适应 MDI/MDIX 接头：8-pin RJ45电磁隔离保护：内建1.5 KV 串口数量：1个串口标准：RS-232/422/485（由DIP 开关选择）端口类型：NPort ® DE-211：DB25孔式NPort ®DE-311：DB9孔式串口线性保护：全信号15 KV ESD RS-485数据流向：ADDC ® (专利保护的数据流向自动控制功能)串行通讯参数数据位：5，6，7，8停止位：1，1.5，2校验位：None ，Even ，Odd ，Space ，Mark 流控：RTS/CTS ，XON/XOFF 波特率：50 ~ 230.4 Kbps串行信号RS-232：TxD ，RxD ，RTS ，CTS ，DTR ，DSR ，DCD ，GND RS-422：Tx+，Tx-，Rx+，Rx-，RTS+，RTS-，CTS+，CTS-，GNDRS-485 (2线)：Data+，Data-，GND RS-485 (4线)：Tx+，Tx-，Rx+，Rx-，GND （仅DE-211）软件特点网络协议：DHCP ，BOOTP ，Telnet ，TCP ，UDP ，IP ，ICMP ，ARP配置：Serial Console ，Telnet Console ，Windows UtilityWindows 实时COM 驱动：Windows 95，98，ME ，NT ，2000，XP x86/x64，2003 x86/x64，Vista x86/x64，2008 x86/x64，Embedded CE 5.0/6.0，XP Embedded固定TTY 驱动：：SCO Unix ，SCO OpenServer ，UnixWare7，UnixWare 2.1，SVR 4.2，QNX 4.25，QNX 6，Solaris 10，FreeBSD ，AIX 5.x ，HP-UX 11iLinux 实时TTY 驱动：Linux kernel 2.4.x ，2.6.x 机械特性外壳：金属，IP30防护等级重量：480 g 尺寸: 无挂耳：67 x 100.4 x 22 mm (2.64 x 3.95 x 0.87 in) 有挂耳：90.2 x 100.4 x 22 mm (3.55 x 3.95 x 0.87 in)工作环境工作温度：0 ~ 55 ˚C (32 ~ 131 ˚F)工作湿度：5 ~ 95% RH 存储温度：-40 ~ 85 ˚C (-40 ~ 185 ˚F)电源需求输入电压：DE-211：12 ~ 30 VDC DE-311：9 ~ 30 VDC 电源功耗：NPort ® DE-211：180 mA @ 12 V ，100 mA @ 24 V NPort ®DE-311：300 mA @ 9 V ，150 mA @ 24 V安规认证EMC ：CE (EN55022 Class B ，EN55024 Class B)，FCC Part 15 Subpart B 安全：UL (UL60950)，TÜV (EN60950)医疗：EN60601-1-2 Class B ，EN55011 (仅DE-311)机架型系列订购信息针脚定义NPort ® DE-311(RS-232/422/485，DB9 female connector)NPort ® DE-211(RS-232/422/485，DB25 female connector)可选型号NPort ®DE-211：10 Mbps ，1口RS-232/422/485串口设备联网服务器NPort ®DE-311：10/100 Mbps ，1口RS-232/422/485串口设备联网服务器可选配件 (须单独购买)DK-35A ：导轨安装配件NP21101：DB25针式转DB9孔式RS-232线缆，30 cm （DE-211)NP21102：DB25针式转DB9针式RS-232线缆，30 cm （DE-211)NP21103：DB25针式接线端子配件，仅RS-422/485（DE-211)TB-M25：DB25针式导轨接线端子 (DE-211)TB-M9：DB9针式导轨接线端子 (DE-311)VDC25RXDA(-) / DATAA(-)RXDB(+) / DATAB(-)DSR (iN) 20TXDA (-) 15TXDB (+) 14。
Nport串口服务器说明书
文件级别：文件编号：MOXA Nport 5630 设备使用说明书1．０版编制：汤浩校核：喻鹏、谭华审定：批准：长沙华能自控集团有限公司一、简介MOXA Nport 5600系列产品是一种和后台电脑用网络连接的串口服务器。
NPort 5600 系列多个不同的后台电脑可以共同分享１个Nport 5600设备二、Nport 5600通信线制作Nport 5600 系列串口接线引脚引脚号RS232 RS422 / 4线RS485 2线RS4851 DSR2 RTS3 GND TXD+4 TXD TXD-5 RXD RXD- DATA-6 DCD RXD+ DATA+7 CTS GND GND8 DTR三、Nport 5600设置面板和按钮说明灯：LED 灯-灯颜色-含义LED灯颜色含义准备灯红正在启动中，长期则是有错误绿正常1-8/16通信信号灯正在接收数据绿正在发送数据按键:键名称- 含义MENU菜单键∧上翻键∨下翻键SEL选择键先在NPORT 5600上把NPORT 5600的IP设置好，具体操作方法如Menu(主选单) → NetWork Setting → IP Address →设置为192.168.X.X→ NetMask →设置为255.255.255.0四、后台电脑设置在后台电脑中安装好Nport 5600的驱动程，安装完毕后在开始菜单中选择程序，然后再选择刚安装好的NPort Administration Suite NPort Administrator打开后选择Broadcast Search （自动查找在网络内的Nport ）配置Nport 5600设置PORTx 端口的通信方式Com Mapping (串口映射)也就是把NPORT 的PORTx 映射为电脑中的COM到此设置完毕，点击中的Apply应用刚才的设置。
后台软件中的串口的COM MAPPING中的COM PORT应相对应。
Nport5630串口服务器说明书
文件级别：文件编号:MOXA Npｏrt5630设备使用说明书1.0版编制：汤浩校核：喻鹏、谭华审定:批准：长沙华能自控集团有限公司一、简介MOＸＡNport5600系列产品就是一种与后台电脑用网络连接得串口服务器。
NＰｏrt ５60０系列ﻫ多个不同得后台电脑可以共同分享１个Npoｒｔ56０0设备二、Npoｒt５6００通信线制作Npｏrt ５600 系列串口接线引脚引脚号RS2３2 RS4２2/ 4线RＳ485 2线ＲＳ４８51 DＳR2 RTS３GNＤＴXD+４ＴXD ＴXD-5 RXD RXＤ－ＤAＴＡ—6 DＣD RXD+ ＤATＡ+7 CTS ＧND GＮD８DTR三、Nport 5600设置面板与按钮说明灯：LEＤ灯－灯颜色-含义LＥD灯颜色含义准备灯红正在启动中，长期则就是有错误绿正常１—8/1６通信信号灯正在接收数据绿正在发送数据按键：键名称—含义ＭENU菜单键∧上翻键∨下翻键SEL选择键先在NPＯRＴ5600上把NPORＴ5６０0得IＰ设置好，具体操作方法如Ｍｅnｕ(主选单）→NｅtWork Ｓetｔｉng → IP Ａddｒｅss →设置为192、1６8、X、X→ＮetＭasｋ→设置为２５5、255、25５、0四、后台电脑设置在后台电脑中安装好Ｎport5600得驱动程,安装完毕后在开始菜单中选择程序,然后再选择刚安装好得NPort Adminｉsｔｒａtion Sｕite→ NPｏrｔAdminisｔrator打开后选择BroadcastＳｅａrｃｈ（自动查找在网络内得Npｏrｔ）配置Ｎpｏrt 5600设置PＯＲＴx 端口得通信方式Ｍａｐpiｎg （串口映射)也就就是把NPORＴ得ＰOＲＴx映射为电脑中得到此设置完毕，点击中得Apply应用刚才得设置。
后台软件中得串口得ＭAPPＩNG中得PORＴ应相对应.后台软件中得其它设置请参阅MTＣ得帮助文件。
Nport5630串口服务器使用说明
MOXA Nport 5630通信设备使用说明书文件级别：文件编号：MOXA Nport 5630 设备使用说明书1．０版编制：汤浩校核：喻鹏、谭华审定：批准：MOXA Nport 5630通信设备使用说明书长沙华能自控集团有限公司一、简介MOXA Nport 5600系列产品是一种和后台电脑用网络连接的串口服务器。
NPort 5600 系列多个不同的后台电脑可以共同分享１个Nport 5600设备MOXA Nport 5630通信设备使用说明书二、Nport 5600通信线制作Nport 5600 系列串口接线引脚引脚号RS232 RS422 / 4线RS485 2线RS4851 DSR2 RTS3 GND TXD+4 TXD TXD-5 RXD RXD- DATA-6 DCD RXD+ DATA+7 CTS GND GND8 DTRMOXA Nport 5630通信设备使用说明书三、Nport 5600设置面板和按钮说明灯：LED 灯-灯颜色-含义LED灯颜色含义准备灯红正在启动中，长期则是有错误MOXA Nport 5630通信设备使用说明书按键:先在NPORT 5600上把NPORT 5600的IP设置好，具体操作方法如Menu(主选单) → NetWork Setting → IP Address →设置为192.168.X.X→ NetMask →设置为255.255.255.0四、后台电脑设置在后台电脑中安装好Nport 5600的驱动程，安装完毕后在开始菜单中选择程序，然后再选择刚安装好的NPort Administration Suite→ NPort Administrator打开后选择Broadcast Search （自动查找在网络内的Nport ）MOXA Nport 5630通信设备使用说明书配置Nport 5600设置PORTx 端口的通信方式MOXA Nport 5630通信设备使用说明书Com Mapping (串口映射)也就是把NPORT 的PORTx 映射为电脑中的COMMOXA Nport 5630通信设备使用说明书。
NPORT 5100系列串口设备联网服务器 说明书
2-19工业自动化完整解决方案 e-mail ：china@ 免费技术热线：800-820-5036串口设备联网服务器 > NPort ® 5100系列2故障排除更加容易简介标准TCP/IP 接口和多样的操作模式最具性价比的串口联网解决方案为现有的软件提供Real COM/TTY 驱动5100系列NPort ® 5100串口设备联网服务器是专为串口设备立即联网而设计的。
NPort ® 5100串口设备联网服务器结构紧凑，是连接RS-232/422/485设备到以太网的理想选择。
如读卡器或者付使用串口联网设备将固有的串口设备连接至网络不再是一个空谈。
现在，用户更希望找到一款具有高性价比的产品，不仅能提供多种功能，还需要具备较高的质量。
NPort ®5100系列NPort ® 5100系列支持Real COM/TTY 驱动，让您可以通过COM/TTY 端口继续使用原有的通讯软件。
您无需担心安装和配置问题，NPort ®5100可以让您的串口设备和PC 机与NPort ® 5100支持SNMP V2.0。
通过使用SNMP Manager ，用户可以观察网络上所有NPort ® 5100的状态。
当NPort ®5100发生错误时（用户定义的），它会自动通知SNMP Manager 。
除此之外，该设备还为那些不愿使用SNMP manager 的用户NPort ® 5100串口设备联网服务器提供了TCP Server ，TCP Client ，UDP Server/Client ，Pair Connection 或Ethernet费终端让你可以通过网络，不受地域的限制随时地对串口设备进行存取。
兼容Microsoft 和Linux 的操作系统，并提供5年质保服务，使之成为全球工业领域中最佳的串口设备联网的解决方案。
MOXA NPort 5200系列串口设备联网服务器 说明书
> NPort® 5200系列标准TCP/IP接口和多样的操作模式为现存的软件提供Real COM/TTY驱动通过TCP/IP或COM/TTY端口远程控制串口设备NPort® 5200系列串口设备联网服务器提供了TCP Server、TCP Client和UDP Server Client模式，使用了统一标准的网由于NPort®提供Real COM/TTY驱动功能，软件设计者透过COM/TTY的串口可以立即与TCP/IP网络进行连接。
这个卓越设备通过指定NPort® 5200的IP地址和端口号，服务器可以直接透过Scoket程序对串口设备进行数据读取和控制。
在Windows/Linux下基于COM/TTY的程序可以通过Moxa提供络API (Winsock，BSO Sockets)来确保网络软件的兼容性。
的特征能保障您的软件投资并且享受串口设备联网带来的好处。
的COM/TTY驱动，通过网络直接对串口设备的资料进行读取。
COM驱动/网络Sockets模式远程主机(Windows或Linux)Ethernet192.168.10.2:4001NPort® 5230/5232最多32个串口2线RS-485本地主机(Windows或Linux)Internet2-242-25 e-mail ：china@ 免费技术热线：800-820-5036串口设备联网服务器 > NPort ® 5200系列2外观规格以太网端口数：1速率：10/100 Mbps ，自适应MDI/MDIX 接头：8针RJ45电磁隔离保护：内建1.5 KV 串口端口数：2串口标准：NPort ® 5210：RS-232NPort ®5230：1个RS-232，1个RS-422/485NPort ®5232/5232I ：RS-422/485端口类型：NPort ® 5210：RJ45 (8-pin)NPort ®5230/5232/5232I ：接线端子 (5针/口)串口保护：全信号15 KV ESD 保护2 KV 光电隔离 (NPort ® 5232I/5232I-T)RS-485数据流向控制：ADDC ® (数据流向自动控制)串口通讯参数数据位：5，6，7，8停止位：1，1.5，2校验位：None ，Even ，Odd ，Space ，Mark 流量控制：RTS/CTS (仅RS-232)，DTR/DSR (仅NPort 5210)，XON/XOFF 波特率：110 bps ~ 230.4 Kbps 串口信号RS-232:NPort ® 5210：TxD ，RxD ，RTS ，CTS ，DTR ，DSR ，DCD ，GNDNPort ® 5230：TxD ，RxD ，RTS ，CTS ，GNDRS-422：Tx+，Tx-，Rx+，Rx-，GND RS-485-4w ：Tx+，Tx-，Rx+，Rx-，GND RS-485-2w ：Data+，Data-，GND 软件特点网络协议：ICMP ，IP ，TCP ，UDP ，DHCP ，BOOTP ，Telnet ，DNS ，SNMP V1/V2c ，HTTP ，SMTP ，SNTP配置方式：Web Console ，Serial Console (NPort ® 5210/5230 only)，Telnet Console ，Windows UtilityWindows Real COM 驱动：Windows 95/98/ME/NT/2000，Windows XP/2003/Vista/2008/7 x86/x64，Embedded CE 5.0/6.0，XP EmbeddedFixed TTY驱动：SCO Unix ，SCO OpenServer ，UnixWare 7，UnixWare 2.1，SVR 4.2，QNX 4.25，QNX 6，Solaris 10，FreeBSD ，AIX 5.x ，HP-UX 11iLinux Real TTY 驱动：Linux kernel 2.4.x ，2.6.x 机械特性外壳：金属，IP30防护等级重量：NPort® 5210：340 gNPort ®5230/5232：360 g NPort ®5232I ：380 g 尺寸：NPort ® 5210/5230/5232:无挂耳：67 x 100.4 x 22 mm (2.64 x 3.95 x 0.87 in)含挂耳：90 x 100.4 x 22 mm (3.54 x 3.95 x 0.87 in)NPort ®5232I:无挂耳：67 x 100.4 x 35 mm (2.64 x 3.95 x 1.37 in)含挂耳：90 x 100.4 x 35 mm (3.54 x 3.95 x 1.37 in)工作环境工作温度：标准型号：0 ~ 55 ˚C (32 ~ 131 ˚F)宽温型号：-40 ~ 75 ˚C (-40 ~ 167 ˚F)工作湿度：5 ~ 95% RH 存储温度：-40 ~ 85 ˚C (-40 ~ 185 ˚F)电源需求输入电压：12 ~ 48 VDC 电源功耗：NPort ® 5210：325 mA @ 12 V ，190 mA @ 24 V NPort ®5230：325 mA @ 12 V ，190 mA @ 24 VNPort ®5232：280 mA @ 12 V ，150 mA @ 24 VNPort ® 5230NPort ® 5210NPort ® 5232电源输入接线端子12 ~ 48 VDC以太网RJ45 10/100 Mbps重启按钮导轨安装工具(可选)RS-422/485RS-2328针RJ45，RS-232RS-422/485电源输入接线端子12 ~ 48 VDC电源输入接线端子 12 ~ 48 VDC以太网RJ45 10/100 Mbps重启按钮重置按钮以太网RJ45 10/100 MbpsDK-35A 导轨安装套件可选附件2-27 e-mail ：china@ 免费技术热线：800-820-5036串口设备联网服务器 > NPort ® 5200系列2订购信息包装清单•NPort ® 5200系列串口设备联网服务器• 电源插座转3-pin 电源转接头• 软件光盘及文档• 快速安装指南 (打印版)•保修卡PIN RS-2321DSR (in)2RTS (out)3GND 4TxD (out)5RxD (in)6DCD (in)7CTS (in)8DTR (out)18针脚定义NPort ® 5210/5210-T (RS-232)8针RJ45接头NPort ® 5230/5230-TNPort ® 5232/5232I/5232-T/5232I-T (RS-232/422/485，端子连接器)(RS-422/485，端子连接器)可选型号NPort ®5210：2口RS-232串口设备联网服务器，0 ~ 55 ˚C 工作温度NPort ®5230：2口设备联网服务器，带1个RS-232口，1个RS-422/485口，0 ~ 55 ˚C 工作温度NPort ® 5232：2口RS-422/485串口设备联网服务器，0 ~ 55 ˚C 工作温度NPort ®5232I ：2口RS-422/485串口设备联网服务器，带2 KV 光电隔离，0 ~ 55 ˚C 工作温度NPort ® 5210-T ：2口RS-232串口设备联网服务器，-40 ~ 75 ˚C 工作温度NPort ®5230-T ：2口串口设备联网服务器，1个RS-232口，1个RS-422/485口，-40 ~ 75 ˚C 工作温度NPort ® 5232-T ：2口RS-422/485串口设备联网服务器，-40 ~ 75 ˚C 工作温度NPort ®5232I-T ：2口RS-422/485串口设备联网服务器，带2 KV 光电隔离，-40 ~ 75 ˚C 工作温度可选配件(须单独购买)DK-35A ：可选配件DIN-Rail 电源：详情见附件接线端子：详情见附件R xC T R T G N G N R x R x T x + /D a t a T x T x - / D a t a -R x G N R x T x + / D a t a T x - / D a t a -R x G N R x T x + / D a t a T x - / D a t a -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
n p o r t串口服务器调试
说明
WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-
现场调试NPORT5232
1．将电脑连入NPORT5232的网络，点击search,将会收到网络上的所有NPORT5232，根据MAC地址确定将要调试的设备。
2．双击要调试的设备。
Network是用来设置设备的IP地址，要修改必须勾选Modify ,才能操作。
Serial是用来修改485口的波特率等参数。
Operating Mode 是用来调试485口的工作模式：
TCP模式，用于以太网网络传输报文。
一般第一个485口设定4001端口，第二个485设定为4002端口。
REAL模式，将485映射到电脑，虚拟成电脑的COM口。
我们一般都在REAL模式下发送报文，以调试485总线设备（如扶梯，西门子PLC等）
点击“COM Mapping”
再点击“Add”，添加我们需要映射的Nport5232，注意，我们映射的端口必须被改为REAL模式才行。
然后点击“Apply”，选择没有占用的端口，即可（相当于电脑有了COM3，COM4等端口）。
如果端口映射不了，请关闭防火墙或杀毒软件，重新安装Nport软件。
经过如上设置，我们就可以用串口调试工具发送和接收报文了。
串口调试工具Commix用法：双击：Commix
设定好后点击“Open Port”
再在报文发送框内填写报文。
Port:设定电脑将要通讯的COM口。
（可
输入16进制的报次窗口会显示485。
