电化学实验中的盐桥和鲁金毛细管
电化学实验中的盐桥和鲁金毛细管
我们在电化学实验过程中为了避免污染参比电极，会用到盐桥和鲁金毛细管。
盐桥制做、使用与保存：
1、烧杯中加入琼脂3克和97ml蒸馏水，在水浴上加热至完全溶解。
然后加入30克KCl充分搅拌，KCl完全溶解后趁热用滴管或虹吸将此溶液加入已事先弯好的玻璃管中，静置待琼脂凝结后便可使用。
2、琼脂－饱和KCl盐桥不能用于含Ag+、Hg2+等与Cl－作用的离子或含有ClO4－等与K+作用的物质的溶液。
3、用于80℃以上的试验将对盐桥造成破坏，最好控制试验温度在70℃以下。
4、实验完毕后，盐桥需用去离子水冲洗，以免污染电极，然后浸泡在饱和KCl溶液中。
注意经常补充去离子水，以防止盐桥干裂损坏。
鲁金毛细管：
性质：在有电流通过测量电池时，两电极之间的溶液存在欧姆电位降，对电阻率较高的溶液和电流较大时，更为显著。
为了尽量减少它对电势测量的影响，将参比电极溶液端的玻璃管拉成毛细管，即鲁金毛细管，并使之尽量靠近工作电极，使参比电极的测量回路中几乎没有电流通过，这样可用高阻伏特计测得较准确的电势数据。
作用：鲁金毛细管的作用是消除电阻超电势；三个电极（待测电极，辅助电极，参比电极），辅助电极与待测电极，改变电路中电阻，控制待测电极的电流密度，得到不同的超电势；参比电极与待测电极用对消法测定待测电极的电位。
使用：鲁金毛细管尖咀要尽量靠近研究电极表面，尽可能的减少欧姆电位降。
但也不能靠的太近，否则会对电极表面产生明显的屏蔽作用，影响电流分布。
为了既降低溶液的欧姆压降，又不产生明显的屏蔽作用，可使尖嘴离研究电极的表面距离不小于鲁金毛细管的外径。
循环动电位极化ASTM G61(中文翻译版)
铁、镍或钴基合金局部腐蚀敏感性的循环动电位极化测量的标准试验方法（等同采用ASTM G61-86(R2014)）（中文翻译版）编制: 日期:审核: 日期:批准: 日期:修订历史修订序号对应的条号修订内容修改人批准人日期1. 目的Purpose本规范规定了利用循环动电位极化测量来表征铁、镍或钴基合金在氯化物环境中对局部腐蚀相对敏感性的测量方法。
2. 范围Scope适用于利用循环动电位极化测量来表征铁、镍或钴基合金在氯化物环境中对局部腐蚀（点蚀和缝隙腐蚀）的相对敏感性。
3. 职责Responsibility程序执行：实验室授权制样人员程序监督：实验室技术负责人及相关责任人4. 原理Principle4.1在本试验方法中，通过阳极电流迅速增加的电位，给出了局部腐蚀发生的敏感性的指示。
在本试验中，在固定扫描速率下获得的这种电位越高，合金对局部腐蚀的发生就越不敏感。
本试验的结果不能与局部腐蚀发生时在使用中可能观察到的传播速度进行定量的关联。
4.2一般来说，一旦发生，局部腐蚀会在比磁滞回线完成的电位更为正电的电位下扩散。
在本试验方法中，在固定的扫描速率下确定完成磁滞回线的电势。
在这些情况下，电正电位越高，磁滞回线完成时，发生局部腐蚀的可能性就越小。
4.3如果遵循该试验方法，则该试验方法将提供循环动电位阳极极化测量，该测量将再现在其他实验室使用该试验方法对3.4中讨论的两种指定合金在其他时间开发的数据。
该程序用于氯化物环境中的铁、镍或钴基合金。
5. 术语及定义Terms and Definition无6. 装置6.1极化池容量应为1L左右，并应具有适当的颈口或密封，以允许引入电极、气体进出口管和温度计。
鲁金毛细管作为盐桥将溶液从饱和甘汞参比电极中分离出来。
毛细管尖端应该是可调节的，以便它可以靠近工作电极。
6.2试样夹持器：6.2.1试样应安装在设计用于扁平条的合适固定器中，使1cm2暴露在试验溶液中（图1）。
高二化学电解池盐桥知识点
高二化学电解池盐桥知识点电解池是化学反应中常见的实验装置，用于将电能转化为化学能或将化学能转化为电能。
在电解池中，盐桥扮演着重要的角色。
本文将介绍高二化学中与电解池盐桥相关的知识点。
一、电解池和盐桥的基本概念电解池是由电极、电解质溶液和外部电源组成的系统。
其中，电极又分为阴极和阳极，电解质溶液则是包含可导电离子的溶液。
而盐桥则是将电解池的阳极和阴极连接起来的重要部分。
二、盐桥的作用1. 平衡电荷：在电解池中，阴极发生还原反应，而阳极发生氧化反应。
这些反应涉及到电子转移，会导致阴极产生过剩电子，阳极则缺少电子。
通过盐桥，这些电子可以在阳极和阴极之间传递，使得电荷得以平衡。
2. 离子传递：在电解质溶液中，阳离子和阴离子会进行迁移，以维持电解质溶液的电中性。
盐桥的存在可以促进阳离子和阴离子的传递，保证电解质溶液中的离子浓度稳定。
三、盐桥的构造和原理1. 盐桥的构造：盐桥通常由玻璃毛细管和盐桥填料（如醋酸纸片、凝胶等）组成。
玻璃毛细管起到结构支撑的作用，而盐桥填料则起到导电离子的传递通道的作用。
2. 盐桥的原理：盐桥中填充的盐桥填料含有可溶于水的化合物，例如氯化钾和硝酸钾。
这些化合物在水中溶解时会生成离子，形成可导电的离子溶液。
通过毛细管，离子溶液能够在阳极和阴极之间传递，以实现电荷和离子的平衡传递。
四、盐桥的注意事项1. 盐桥的维护：盐桥需要定期维护，避免堵塞或干燥。
如发现盐桥填料变硬或颜色变淡，应及时更换。
2. 盐桥的选择：不同的实验需要选择不同材料和形式的盐桥。
例如，在一些酸性溶液中，可以使用过硫酸铵溶液作为盐桥填料。
五、盐桥的应用范围1. 电解池实验：在电解池实验中，盐桥可以帮助维持电解质溶液的离子浓度稳定，确保反应正常进行。
2. 电池工作原理：在电池中，阳极和阴极通过盐桥相互连接，使得电荷平衡，并驱动化学反应进行。
六、小结本文介绍了高二化学中与电解池盐桥相关的知识点。
电解池中的盐桥扮演着平衡电荷和传递离子的重要作用。
电化学实验中盐桥的作用
电化学实验中盐桥的作用在电化学实验中，盐桥可谓是“稳如泰山”的存在。
它就像是电池里的一位默默无闻的英雄，承担着非常重要的角色。
想象一下，如果没有盐桥，电池中的反应就像一场没有组织的派对，混乱不堪，根本没法进行下去。
那么，盐桥究竟有什么神奇的作用呢？让我来给你细细道来。
首先，盐桥最主要的功能就是保持电池两端的电荷平衡。
就像是一个调皮捣蛋的小孩，电池里的反应会让一个电极变得越来越负，而另一个电极却变得越来越正。
这样一来，电池就会失去动力，反应也会慢下来。
而盐桥的到来，犹如及时雨，它允许离子在两个电极之间自由流动，维持了电荷的平衡。
没错，盐桥就是那个“桥梁”，让两个电极之间的距离不再遥远，保持着它们的“心灵沟通”。
其次，盐桥里面的溶液通常是一些电解质，比如氯化钠之类的。
它们可不是简单的盐，而是有着丰富的故事。
在电化学反应中，这些离子能够帮助维持电池的电势，防止出现意想不到的电压波动。
你想啊，要是电压忽高忽低，那可真是让人捏一把汗。
这就好比在路上开车，前方的红绿灯频繁变换，让你不知道何时该加速、何时该刹车，真是让人头疼不已！另外，盐桥的结构设计也很有意思。
它一般是用一些多孔材料，比如琼脂或者陶瓷，这样一来，离子就能在里面畅通无阻。
想象一下，就像是高速公路上的车辆，虽然有很多，但因为道路宽敞，交通反而更顺畅。
通过这些孔洞，离子可以像小鱼一样游来游去，确保反应的顺利进行。
这种结构真是“巧夺天工”，让我们不得不感叹自然界的智慧。
而且，盐桥还有一个“隐秘武器”，那就是防止电极的污染。
在电化学反应过程中，某些不良离子可能会在电极上堆积，就像是垃圾一样，堵住了通道。
而盐桥的存在，能够稀释这些不良离子，保持电极的清洁。
想象一下，一个干净整洁的工作环境，效率自然大增，反应也会更顺利。
说到这里，大家可能会问：“盐桥有这么多好处，使用起来是不是很麻烦？”其实并不！它的制作和使用都相对简单。
我们只需将盐溶解在水中，制成一定浓度的电解质溶液，然后将其装入盐桥中，最后将盐桥两端分别插入电池的两个电极中。
极化曲线的测定
极化曲线的测定极化曲线的测定⼀、实验⽬的掌握恒电位测定极化曲线的⽅法，测定碳钢（圆型钢筋）在碱性溶液中的恒电位阳极极化曲线及其极化电位。
⼆、实验原理实际的电化学过程并不是在热⼒学可逆条件下进⾏的。
在电流通过电极时，电极电位会偏离其平衡值，这种现象称为极化。
在外电流的作⽤下，阴极电位会偏离其平衡位置向负的⽅向移动，称为阴极极化；⽽阳极电位会偏离其平衡位置向正的⽅向移动，称为阳极极化。
在电化学研究中，常常测定极化曲线，即电极电位与电流密度的关系。
铁在硫酸溶液中典型的阳极极化曲线如图23.1所⽰，该曲线分为四个区域：电流密度i 阳极电位φ+图23.1 阳极极化曲线1．从点a 到点b 的电位范围称⾦属活化区。
此区域内的ab 线段是⾦属的正常阳极溶解，以铁电极为例，此时铁以⼆价形式进⼊溶液，即Fe → Fe 2+ + 2e-。
a 点即为⾦属的⾃然腐蚀电位。
2．从b 点到c 点称为钝化过渡区。
bc 线是由活化态到钝化态的转变过程，b 点所对应的电位称为致钝电位，其对应的电流密度ib 称为致钝电流密度，此时Fe 2+离⼦与溶液中的-24SO 离⼦形成4FeSO 沉淀层，阻碍了阳极反应进⾏，导致电流密度开始下降。
由于+H 不容易到达4FeSO 沉淀层的内部，因此铁表⾯的pH 逐步增⼤。
3．从c 点到d 点的电位范围称为钝化区。
由于⾦属表⾯状态发⽣变化，阳极溶解过程的过电位升⾼，⾦属的溶解速率急剧下降。
在此区域内的电流密度很⼩，基本上不随电位的变化⽽改变。
此时的电流密度称为维持钝化电流密度i m 。
对铁电极⽽⾔，此时32O Fe 在铁表⾯⽣成，形成致密的氧化膜，极⼤地阻碍了铁的溶解，出现钝化现象。
4.de 段的电位范围称为过钝化区。
在此区阳极电流密度⼜重新随电位增⼤⽽增⼤，⾦属的溶解速度⼜开始增⼤，这种在⼀定电位下使钝化了的⾦属⼜重新溶解的现象叫做过钝化。
电流密度增⼤的原因可能是产⽣了⾼价离⼦（如，铁以⾼价转⼊溶液），或者达到了氧的析出电位，析出氧⽓。

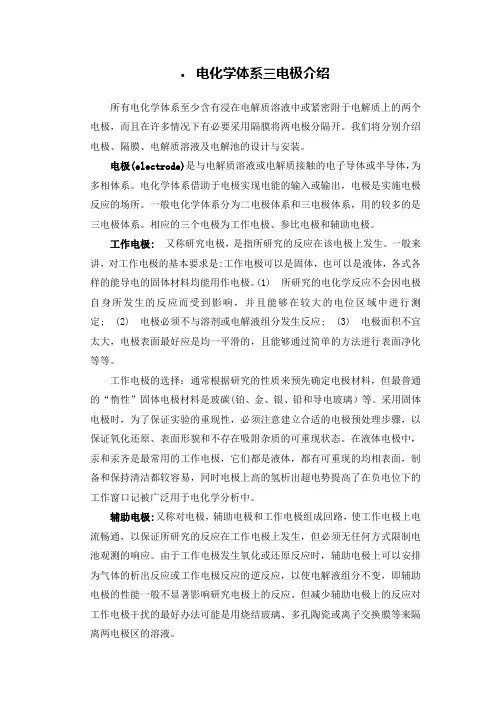

电化学体系三电极介绍
•电化学体系三电极介绍所有电化学体系至少含有浸在电解质溶液中或紧密附于电解质上的两个电极，而且在许多情况下有必要采用隔膜将两电极分隔开。
我们将分别介绍电极、隔膜、电解质溶液及电解池的设计与安装。
电极(electrode)是与电解质溶液或电解质接触的电子导体或半导体，为多相体系。
电化学体系借助于电极实现电能的输入或输出，电极是实施电极反应的场所。
一般电化学体系分为二电极体系和三电极体系，用的较多的是三电极体系。
相应的三个电极为工作电极、参比电极和辅助电极。
工作电极: 又称研究电极，是指所研究的反应在该电极上发生。
一般来讲，对工作电极的基本要求是:工作电极可以是固体，也可以是液体，各式各样的能导电的固体材料均能用作电极。
(1) 所研究的电化学反应不会因电极自身所发生的反应而受到影响，并且能够在较大的电位区域中进行测定; (2) 电极必须不与溶剂或电解液组分发生反应; (3) 电极面积不宜太大，电极表面最好应是均一平滑的，且能够通过简单的方法进行表面净化等等。
工作电极的选择：通常根据研究的性质来预先确定电极材料，但最普通的“惰性”固体电极材料是玻碳(铂、金、银、铅和导电玻璃）等。
采用固体电极时，为了保证实验的重现性，必须注意建立合适的电极预处理步骤，以保证氧化还原、表面形貌和不存在吸附杂质的可重现状态。
在液体电极中，汞和汞齐是最常用的工作电极，它们都是液体，都有可重现的均相表面，制备和保持清洁都较容易，同时电极上高的氢析出超电势提高了在负电位下的工作窗口记被广泛用于电化学分析中。
辅助电极:又称对电极，辅助电极和工作电极组成回路，使工作电极上电流畅通，以保证所研究的反应在工作电极上发生，但必须无任何方式限制电池观测的响应。
由于工作电极发生氧化或还原反应时，辅助电极上可以安排为气体的析出反应或工作电极反应的逆反应，以使电解液组分不变，即辅助电极的性能一般不显著影响研究电极上的反应。
但减少辅助电极上的反应对工作电极干扰的最好办法可能是用烧结玻璃、多孔陶瓷或离子交换膜等来隔离两电极区的溶液。

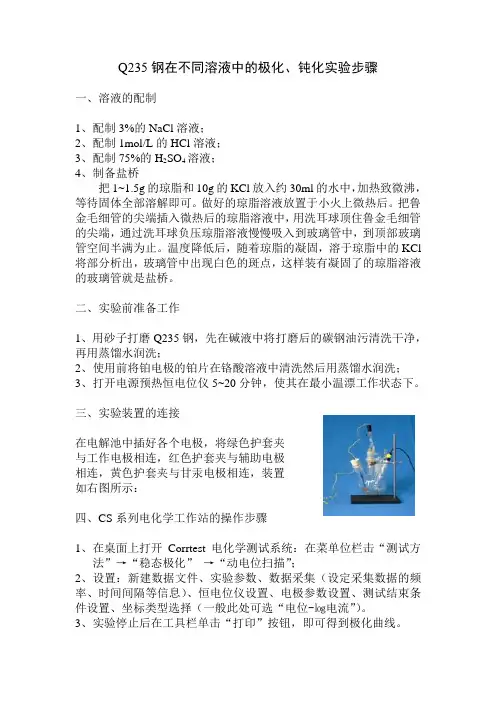

腐蚀试验实验步骤
Q235钢在不同溶液中的极化、钝化实验步骤
一、溶液的配制
1、配制3%的NaCl溶液；
2、配制1mol/L的HCl溶液；
3、配制75%的H2SO4溶液；
4、制备盐桥
把1~1.5g的琼脂和10g的KCl放入约30ml的水中，加热致微沸，等待固体全部溶解即可。
做好的琼脂溶液放置于小火上微热后。
把鲁金毛细管的尖端插入微热后的琼脂溶液中，用洗耳球顶住鲁金毛细管的尖端，通过洗耳球负压琼脂溶液慢慢吸入到玻璃管中，到顶部玻璃管空间半满为止。
温度降低后，随着琼脂的凝固，溶于琼脂中的KCl 将部分析出，玻璃管中出现白色的斑点，这样装有凝固了的琼脂溶液的玻璃管就是盐桥。
二、实验前准备工作
1、用砂子打磨Q235钢，先在碱液中将打磨后的碳钢油污清洗干净，再用蒸馏水润洗；
2、使用前将铂电极的铂片在铬酸溶液中清洗然后用蒸馏水润洗；
3、打开电源预热恒电位仪5~20分钟，使其在最小温漂工作状态下。
三、实验装置的连接
在电解池中插好各个电极，将绿色护套夹
与工作电极相连，红色护套夹与辅助电极
相连，黄色护套夹与甘汞电极相连，装置
如右图所示：
四、CS系列电化学工作站的操作步骤
1、在桌面上打开Corrtest电化学测试系统：在菜单位栏击“测试方
法”→“稳态极化”→“动电位扫描”；
2、设置：新建数据文件、实验参数、数据采集（设定采集数据的频率、时间间隔等信息）、恒电位仪设置、电极参数设置、测试结束条件设置、坐标类型选择（一般此处可选“电位-㏒电流”）。
3、实验停止后在工具栏单击“打印”按钮，即可得到极化曲线。
电化学基础实验指导书
电化学基础实验指导书实验一恒电流法测定阴极极化曲线一、实验目的1、掌握恒电流法测定阴极极化曲线的基本原理和方法;2、学习分析极化曲线的方法。
二、基本原理极化是电化学术语，含有偏离的意思，它是以热力学平衡电位为基点的偏离。
通常，阴极的电位偏离其自然腐蚀电位向负的方向移动，叫做阴极极化，反之为阳极极化。
使之偏离的方式可以不同，借外电路通以电流达到电极电位偏离平衡电位是常见的基本方式，这电流称为极化电流，电极电位与平衡电位之差称为极化过电位。
通常实验测量极化电流与极化过电位(或者直接用电极电位)的关系曲线称为电极的极化曲线。
它是研究电极过程动力学的基本实验手段。
测量极化曲线通常采用两种方法:恒电流法和恒电位法。
本实验是用恒电流方法来测量碳钢在3%NaCl水溶液中的阴极极化曲线。
恒电流法是以电流为主变量，既通过调节电路电阻使某一恒定电流通过电极，并在电位达到稳定后读取电位值，然后在改变电流使之恒定在个一新数值，再记下新的电位，并以此类推，便可以得到一系列的电流和电位的对应值。
把极化电流密度i对阴极电位ψ作图即得到阴极极化曲线。
通过阴极极化曲线的测定，可以知道金属在该介质中的阴极极化性能，并提供保护电位和保护电流密度的参数数据。
三、实验仪器和线路1、实验用品数字万用表滑线变阻器电阻箱直流电源洗耳球1一台一个一个一个一个一个一个一个各一个鲁金毛细管饱和甘汞电极铂电极微安表、毫安表自由夹与十字夹游标卡尺各三个一把一个一套若干玻璃缸(2000mL) 台天平及砝码导线碳钢试样，3%NaCl水溶液，无水乙醇，脱脂棉球，滤纸，饱和氯化钾溶液，金刚纱布(1#、0#、2#各一张)。
2、测量线路:极化回路由电源B、变阻器R、电流表A、换向开关K、辅助电极和研究电极等组成，电位测量回路由高阻抗电压表D、参比电极、待测电极组成。
实验中用饱和甘汞电极作为参比电极，用铂电极作为辅助电极，铂电极是用铂片烧焊在玻璃管内，由铜导线引出。
介绍一种填充鲁金毛细管盐桥琼脂溶液的简易方法
学生通过本实验能初步掌握放射性 的基本操作 ， 增强对放射性及辐射 防护基本知识的了解 ， 这样有利于 学 生克 服对 放射 性 的恐惧 心理 ， 发他们 对 放射化 学 的兴趣 。 激
第２ ７卷 第 ４期
２１ ０ ２年 ８月
大 学 化 学
ＵＮＩ ＶＥＲＳＩ ＴＹ ＣＨＥＭＩ ＴＲＹ ｓ
Ｖｏ ． ７ Ｎｏ ４ １２ ． Ａｕ ． ０１ ｇ２ ２
介 绍 一种 填 充鲁 金 毛 细 管 盐桥
化 学 实验
琼 脂 溶液 的简 易 方 法
杨 小勇 潘 美 贞 陈嘉盛
管 口溢出琼脂溶液为止 ， 冷却后即为鲁金毛细管盐桥 。在 以上充注过程中， 用吹风筒吹热整条玻璃鲁金
毛 细管是 为 了防止 充注 时琼脂 溶液 过快凝 固 ， 琼脂 溶液 失去 流动性 ， 使 从而 不能 注满整 条玻璃 鲁金 毛细
管， 尤其 是毛 细管部 分尖 Ｅ一 端 。此 法 的缺点是 操作 步 骤 多且 复杂 繁琐 ， 注 操作 有 难度 ， 作 者易 被 ｌ 充 操
体操 作步骤 如下 ： 一玻璃 鲁金 毛细管 ， 一大 小合适 的软管 套住 毛 细管 部分 尖 口一端 ， 直 固定 玻 璃 取 用 竖
鲁 金毛 细管 ， 注意软 管管 口位 应高 于玻璃 鲁金 毛细 管另 一 大管 口位 ， 充 注 。再取 一 大小 合 适 的烧 杯 ， 待
加 入适量 的按 ３ ｇＫ １或 ３ ｇＫ Ｏ ） ｌ０ ０ Ｃ （ ０ Ｎ 、Ｏ ｍＬ蒸馏 水 、ｇ琼脂 （ ２ 或琼 胶 ） 比例混 合 的物料 ， 的 用水浴 加热
极化曲线的测定
实验九极化曲线的测定【目的要求】1. 掌握稳态恒电位法测定金属极化曲线的基本原理和测试方法。
2. 了解极化曲线的意义和应用。
3. 掌握恒电位仪的使用方法。
【实验原理】1. 极化现象与极化曲线为了探索电极过程机理及影响电极过程的各种因素，必须对电极过程进行研究，其中极化曲线的测定是重要方法之一。
我们知道在研究可逆电池的电动势和电池反应时，电极上几乎没有电流通过，每个电极反应都是在接近于平衡状态下进行的，因此电极反应是可逆的。
但当有电流明显地通过电池时，电极的平衡状态被破坏，电极电势偏离平衡值，电极反应处于不可逆状态，而且随着电极上电流密度的增加，电极反应的不可逆程度也随之增大。
由于电流通过电极而导致电极电势偏离平衡值的现象称为电极的极化，描述电流密度与电极电势之间关系的曲线称作极化曲线，如图2-19-1所示。
图2-19-1 极化曲线A-B：活性溶解区；B：临界钝化点B-C：过渡钝化区；C-D：稳定钝化区D-E：超(过)钝化区金属的阳极过程是指金属作为阳极时在一定的外电势下发生的阳极溶解过程，如下式所示：M→M n+＋n e此过程只有在电极电势正于其热力学电势时才能发生。
阳极的溶解速度随电位变正而逐渐增大，这是正常的阳极溶出，但当阳极电势正到某一数值时，其溶解速度达到最大值，此后阳极溶解速度随电势变正反而大幅度降低，这种现象称为金属的钝化现象。
图2-19-1中曲线表明，从A点开始，随着电位向正方向移动，电流密度也随之增加，电势超过B点后，电流密度随电势增加迅速减至最小，这是因为在金属表面生产了一层电阻高，耐腐蚀的钝化膜。
B点对应的电势称为临界钝化电势，对应的电流称为临界钝化电流。
电势到达C点以后，随着电势的继续增加，电流却保持在一个基本不变的很小的数值上，该电流称为维钝电流，直到电势升到D点，电流才有随着电势的上升而增大，表示阳极又发生了氧化过程，可能是高价金属离子产生也可能是水分子放电析出氧气，DE段称为过钝化区。
电化学腐蚀
2）电化学腐蚀速率的测定金属的腐蚀速度可用腐蚀失重或腐蚀深度表示，也可用腐蚀电流密度表示。
在电化学腐蚀过程中，一般以自腐蚀电流密度i corr的大小来衡量金属的腐蚀速度。
测定腐蚀电流密度的方法很多，本实验用塔费尔直线外推法来测定金属电化学腐蚀过程中的腐蚀电流密度，来衡量金属的腐蚀速度。
如图2-1为塔费尔直线。
图2-1极化曲线外延法测得金属腐蚀速度极化曲线的这一区段称为塔费尔区，也叫强极化区。
在极化曲线中，塔费尔直线延长线的交点处，金属阳极溶解的速度和阴极的去极化反应的速度相等。
金属的腐蚀达到相对稳定，这时的电位即是自腐蚀电位，自腐蚀电位的高低反应了材料发生腐蚀的难易程度，自腐蚀电位越高，材料越不容易发生腐蚀，自腐蚀电位越低，材料就越容易发生腐蚀；所对应的电流就是金属腐蚀电流，腐蚀电流反应了金属发生腐蚀的快慢程度，腐蚀电流越大，金属发生腐蚀的速度就越大，腐蚀电流越小，金属发生腐蚀的速度就越小。
根据这一原理，测定金属的极化曲线。
将阳极或者阴极的塔费尔直线外推到与过电位为零的直线相交，交点对应的电流为腐蚀速度。
3）实验设备及条件①实验设备实验采用电化学测量系统对各试样进行电化学腐蚀性能测试实验。
其装置如图2-2所示：图2-2 电化学极化曲线测量装置示意图实验装置中三电极体系中以饱和甘汞（SCE）电极作为参比电极（reference electrode）；Pt 电极作为辅助电极（auxiliary electrode）；代测试样为研究电极（research electrode）。
参比电极和研究电极间用盐桥连接，鲁金毛细管（capiliary）距研究电极1～2毫米。
电化学工作站部分参数如下：初始电位(V)：-2；终止电位(V)：2.2；扫描段数：1；终止电位处保持时间：0；静置时间：2s；电流灵敏度(A/V)：1.e-0.04。
②实验条件a．腐蚀试样：对1#到12#试样进行蜡封，即：在试样上用油性笔取1cm×1cm 的面积，并在其上放置橡皮，而后将烧化的蜡汁快速滴于试样表面，即蜡封处理。
