单相接地故障的特征及处理(正式)

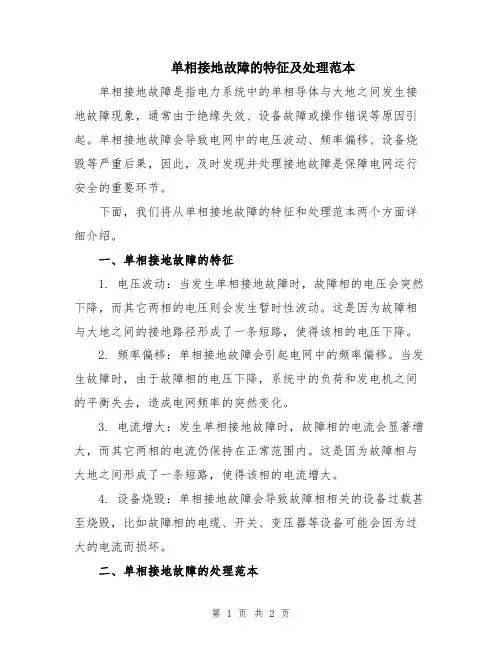

单相接地故障的特征及处理范本
单相接地故障的特征及处理范本单相接地故障是指电力系统中的单相导体与大地之间发生接地故障现象，通常由于绝缘失效、设备故障或操作错误等原因引起。
单相接地故障会导致电网中的电压波动、频率偏移、设备烧毁等严重后果，因此，及时发现并处理接地故障是保障电网运行安全的重要环节。
下面，我们将从单相接地故障的特征和处理范本两个方面详细介绍。
一、单相接地故障的特征1. 电压波动：当发生单相接地故障时，故障相的电压会突然下降，而其它两相的电压则会发生暂时性波动。
这是因为故障相与大地之间的接地路径形成了一条短路，使得该相的电压下降。
2. 频率偏移：单相接地故障会引起电网中的频率偏移。
当发生故障时，由于故障相的电压下降，系统中的负荷和发电机之间的平衡失去，造成电网频率的突然变化。
3. 电流增大：发生单相接地故障时，故障相的电流会显著增大，而其它两相的电流仍保持在正常范围内。
这是因为故障相与大地之间形成了一条短路，使得该相的电流增大。
4. 设备烧毁：单相接地故障会导致故障相相关的设备过载甚至烧毁，比如故障相的电缆、开关、变压器等设备可能会因为过大的电流而损坏。
二、单相接地故障的处理范本1. 发现故障：在电力系统运行过程中，如果发现电网中出现电压波动、频率偏移、电流异常等情况，需要及时进行故障检查。
通过巡视、检测和故障定位等手段，确定是否存在单相接地故障，并确定故障位置。
2. 切除故障区域：确认单相接地故障后，应首先切除故障区域的电源，确保故障不会继续导致其他故障或事故。
3. 接地电流消除：接地电流消除是处理单相接地故障的关键步骤。
通过使用故障接地电阻器、接地电流检测装置等设备，将接地电流转移到可控的范围内。
同时，还需要对接地电流进行监测，及时修复和替换故障设备，消除单相接地故障。
4. 故障恢复和恢复供电：在确认故障已被消除后，需要对故障设备进行修复或更换，恢复系统的正常运行。
恢复供电时，需要进行配电自动化控制的调度操作，确保系统从故障中快速并可靠地恢复。
简析单相接地故障的特点以及应对措施
简析单相接地故障的特点以及应对措施单相接地故障是电力系统中比较常见的故障形式之一，因其在发生时会对电力系统和设备造成一定的影响，因此加强对其了解和应对措施的研究对于保障电力系统运行的安全稳定具有重要的意义。
本篇文章将对单相接地故障的特点以及应对措施进行简析，以期对读者有所启发和帮助。
一、单相接地故障的特点1、故障现象的隐蔽性单相接地故障经常表现出隐蔽的故障特点，尤其是在其初期发生时。
例如，当只有一部分地线受到短路时，地电流可能仅是额定负荷电流的几倍，无法引起保护装置的动作，并且故障过程可能会很长，一般是数月乃至一年。
在这种情况下，如果未能及时处理，会导致电力系统运行不稳定，严重时甚至会引起串联电容效应等故障形式，产生连锁反应，危及电力系统的安全稳定。
2、地电势上升单相接地故障也表现为地电势上升的特征。
当电力系统中某一部分地线发生短路时，电流将通过地线流回发电机，从而导致地电势的上升。
此时，若地电势过高，将会对人身安全和设备稳定运行产生影响。
3、地电流和相电流之间的不平衡由于单相接地故障的发生，地电流和相电流之间就会产生不平衡。
例如，当只有一部分线路发生短路时，地电流就会通过这一部分电路流回发电机，而其他正常运行的线路则不会受到影响。
这就会导致发电机输出电流不平衡，进而影响整个电力系统的稳定性。
4、中性点电位偏移单相接地故障还会导致中性点电位偏移。
由于故障的发生，会导致电力系统中某些电源的接线点和中性点的电位发生变化，从而导致中性点电位的偏移。
因此，需要对电力系统中中性点电位进行监测和管理，以保障电力系统的稳定运行。
二、应对措施1、防范措施为避免电力系统出现单相接地故障，需要在系统的设计、运行和维护等方面进行全面的防范。
例如，需要加强对电力设备的检修和维护，确保设备的运行稳定、可靠；同时，需要严格管理电力系统的稳定性，加强对电力检测和监测等工作的管理和完善，及时发现和处理可能存在的故障隐患。
2、应急措施当电力系统出现单相接地故障时，需要及时采取应急措施避免产生连锁效应。
单相接地故障的特征及处理
单相接地故障的特征及处理单相接地故障是电力系统中最常见的故障之一，它会导致电网供电中断，电气设备损坏甚至引发火灾等严重后果。
因此，对于单相接地故障的特征及处理了解和掌握是非常重要的。
一、单相接地故障的特征1. 故障电流较大：在单相接地故障发生时，接地电流通常会迅速升高，其值远远大于正常运行时的电流。
这是因为接地故障导致了电流的泄漏，而导线的电压保持不变，导致电流异常增加。
2. 短暂性：单相接地故障通常是一种短暂性故障，故障后会形成一个绝缘破裂点，导致电流短暂地通过接地故障点，然后很快消失。
由于故障电流泄漏到地，所以绝大部分故障电流会流向地，导致接地电流增大。
3. 导线振荡：由于单相接地故障导致电压失去平衡，导线上的电流会发生振荡。
振荡的频率通常为故障的电源频率。
4. 线电压降低：故障发生时，线路上的电压会显著下降。
这是由于故障电流经过短路路径而电压丢失引起的。
5. 故障点火花：单相接地故障点处通常会发生电火花放电现象，这是由于电压失去平衡引起的。
火花放电可能会引发火灾。
二、单相接地故障的处理当发生单相接地故障时，我们需要采取一系列措施来迅速控制和排除故障，保证电网的安全和正常运行。
1. 快速切除故障点：一旦发生单相接地故障，首先要迅速切除故障点附近的断路器或隔离开关，以防止故障电流积累和扩大，保护其他设备和人员安全。
2. 通知抢修人员：在切除故障点后，应立即通知相应的抢修人员前往现场进行维修和处理。
抢修人员应具备专业知识和技能，能够迅速判断故障原因并采取相应措施。
3. 安全排除故障：抢修人员到达现场后，首先要确保现场的安全，并采取必要的安全措施，如佩戴绝缘手套、使用绝缘工具等。
然后通过对线路进行逐一检查，定位故障点，并根据实际情况进行维修和处理。
4. 恢复电网供电：在完成故障处理后，抢修人员应恢复电网供电。
在进行恢复供电操作时，需要注意逐步恢复，以避免再次引发故障。
5. 故障分析和防范：在处理完故障后，抢修人员应对故障原因进行仔细分析，并制定相应的防范措施，以避免类似故障再次发生。
单相接地故障的特征及处理
单相接地故障的特征及处理单相接地故障是指电力系统中发生了一个或多个相对地的故障。
这种故障会导致电流通过接地导致相对地电势存在差异，从而造成电流不平衡，电压波动，设备损坏甚至火灾等严重后果。
单相接地故障的特征主要体现在以下几个方面：1. 电流不平衡：在单相接地故障发生时，系统中有一相发生接地，另外两相仍然正常工作。
由于相间电流不平衡，三相负荷不平衡，从而影响系统的功率质量，导致电压波动，设备损坏。
2. 电压波动：单相接地故障会导致相对地电压发生变化，从而造成电压波动。
当故障发生时，有一相电压会下降，另外两相电压会略微升高。
这种电压波动会影响系统的稳定性和设备的正常运行。
3. 电流过大：单相接地故障会导致电流通过接地路径，从而使接地电流增大。
这会导致设备过载，进一步损坏设备。
同时，接地电流过大还会造成电线和设备的加热，甚至引发火灾。
处理单相接地故障的方法主要包括以下几个方面：1. 快速切除故障线路：一旦发生单相接地故障，需要及时切除故障线路，以防止故障的继续蔓延。
这可以通过保险丝、断路器等设备实现。
同时，切除故障线路后，还需要进行故障线路的检修和维护，以恢复供电。
2. 接地故障电流限制：在电力系统中，为了限制接地故障电流过大，常使用接地电阻、零序电流互感器等设备。
接地电阻可以有效地限制故障电流大小，避免设备过载。
零序电流互感器可以实时监测接地电流，及时发现并报警。
3. 故障诊断与定位：当发生接地故障时，需要通过故障诊断与定位，找出故障点，进行维修。
一般可以使用故障指示器、故障录波仪等设备来实现故障的诊断和定位。
4. 系统保护调整：在电力系统中，需要设置合适的保护装置，以防止单相接地故障的发生和扩大。
常用的保护装置包括差动保护、过流保护、过电压保护等。
通过设置合适的保护装置，可以及时检测故障，切除故障线路，保证系统的安全运行。
在处理单相接地故障时，需要注意以下几点：1. 遵循安全操作规程：在处理接地故障时，首先要确保自身的安全。
单相接地故障的特征及处理模版
单相接地故障的特征及处理模版单相接地故障是指发生在单相电力系统中的接地故障。
接地故障是电力系统中常见的故障之一，它会导致电流异常增大，系统电压异常波动，甚至引发设备损坏、火灾等严重后果。
因此，及时准确地处理单相接地故障对维护电力系统的安全稳定运行至关重要。
本文将介绍单相接地故障的特征及处理模版，以帮助读者更好地了解和处理单相接地故障。
一、单相接地故障的特征1.1 电流突变当单相电力系统发生接地故障时，接地点会形成一条电流回路。
电源通过接地回路流过地面，形成接地电流。
通常情况下，电流较小，不会对系统和设备造成严重影响。
但一旦发生接地故障，接地电流会急剧增大，导致电流突变。
因此，电流突变是单相接地故障的一个显著特征。
1.2 系统电压异常波动接地故障会导致系统电压异常波动，表现为电压高低突变，电压不稳定。
这是因为接地故障会导致接地电流的异常增大，电流通过系统的阻抗时会产生电压降，使得电压异常波动。
1.3 设备损坏接地故障会导致设备受到过大的电流冲击，从而引起设备损坏。
常见的设备损坏包括断路器跳闸、电缆烧毁、变压器烧坏等。
1.4 火灾隐患接地故障如果得不到及时处理，可能会导致火灾隐患。
因为接地故障会使电气设备产生过热，如果过热的设备周围有可燃物质，就可能引发火灾。
二、单相接地故障的处理模版为了及时有效地处理单相接地故障，可以采用以下处理模版：2.1 排查故障点在处理单相接地故障之前，首先需要排查故障点。
通过对电力系统进行仔细检查和测试，确定接地故障发生的位置。
可以通过使用接地故障指示器、红外热像仪等工具对系统进行快速排查。
2.2 隔离故障点一旦确定了接地故障的位置，需要及时隔离故障点。
通过断开故障设备与电源的连接，避免接地电流继续通过故障点。
可以采用断路器跳闸、刀闸隔离等方式进行隔离。
2.3 清除故障隔离故障点之后，需要进行故障的清除。
具体操作方式根据故障点的不同而有所不同。
可以进行设备更换、电缆修复、测量电阻降低等操作，以清除接地故障。
单相接地的现象及处理方法
单相接地的现象及处理方法2在小电流接地的配电网中，一般装设有绝缘监察装置。
当配电网发生单相接地故障时，由于线电压的大小和相位不变（仍对称），况且系统的绝缘水平是按线电压设计的，所以不需要立即切除故障，尚可继续运行不超过2h。
但非故障相对地电压升高1.732倍，这对系统中的绝缘薄弱点可能造成威胁。
此外，在仍可继续运行时间内，由于接地点接触不良，因而在接地点会产生瞬然熄的间歇性电弧放电，并在一定条件激励下产生谐振过电压，这对系统绝缘造成的危害更大。
为此，必须尽快处理排除单相接地故障，确保电网安全可靠运行。
1 单相接地故障的特征单相接地（1）配电系统发生单相接地故障时，变电所绝缘监察装置的警铃响，“××母线接地”光字牌亮。
中性点经消弧线圈接地的，还有“消弧线圈动作”的光字牌。
（2）当生发接故障时，绝缘监察装置的电压表指示为：故障相相电压降低或接近零，另两相电压高于相电压或接近于线电压。
如是稳定性接地，电压表指示无摆动，若是电压表指针来回摆动，则表明为间歇性接地。
（3）当发生弧光接地产生过电压时，非故障相电压很高，电压表指针打到头。
同时还伴有电压互感器一次熔丝熔断，严重时还会烧坏互感器。
但在某些情况下，配电系统尚未发生接地故障，系统的绝缘没有损坏，而是由于产生不对称状态等，绝缘监察也会报出接地信号，这往往会引起误判断而停电查找。
2 单相接地信号虚与实的判断（1）电压互感器高压熔断器一相熔断报出接地信号时，如果故障相对地电压降低，而另两相电压升高，线电压不变，此情况则为单相接地故障。
（2）变电所母线或架空导线的不对称排列；线路中跌落式熔断器一相熔断；使用RW型跌落式开关控制长线路的倒闸操作不同期等，均会造成三相对地电容不平衡，从而使中性点电压升高而报出接地信号，此情况多发生在操作时，而线路实际上并未发生接地。
（3）在合闸空母线时，由于励磁感抗与对地电抗形成不利组合而产生铁磁谐振过电压，也会报出接地信号。
单相接地故障的特征及处理范文
单相接地故障的特征及处理范文单相接地故障是电力系统中常见的一种故障形式，其特征是系统中某个相线出现接地故障，导致故障电流通过接地体流入地面，使得系统出现电流不平衡、电压波动等问题。
本文将以单相接地故障的特征及处理为主题，从故障特征、故障原因、故障处理三个方面进行讨论。
以下为平均字数的范文:一、故障特征单相接地故障的主要特征有以下几个方面：1. 电流不平衡由于故障点的相线与地之间产生了短路，电流会通过接地体流入地面。
这样会导致系统中的电流发生不平衡，即三相电流不相等。
其中，故障相的电流值较大，而另外两相的电流值较小。
2. 电压波动在单相接地故障出现的瞬间，故障相的电压会短暂下降，而其他两相的电压会稍微上升。
随后，故障相的电压会迅速恢复到正常水平，而其他两相的电压也会逐渐恢复。
3. 接地电流过大由于故障点与地之间出现了短路，电流会通过接地体流入地面。
因此，故障点附近的接地体上会出现较大的接地电流，从而导致接地电阻过载。
以上是单相接地故障的主要特征，接下来将对故障原因进行分析。
二、故障原因单相接地故障的发生原因有很多，主要包括以下几个方面：1. 绝缘损坏绝缘材料在长期使用过程中，可能会因为老化、磨损或外力作用而出现损坏，导致绝缘性能下降。
当绝缘材料的绝缘性能下降到一定程度时，就很容易发生接地故障。
2. 设备缺陷电力设备在制造、运输、安装等过程中，可能会存在一些缺陷。
例如，设备的绝缘不良、接线松动或设计不合理等问题，都有可能导致故障发生。
3. 外界因素外界因素，如雷击、异物进入导线等，也可能导致单相接地故障的发生。
这些因素可能会对设备或导线产生直接冲击，使其发生短路，导致接地故障。
针对以上故障原因，下面将介绍一些常见的处理方法。
三、故障处理单相接地故障发生后，需要及时采取有效的措施进行处理，以避免故障继续扩大。
下面列举了常用的几种处理方法：1. 快速切除故障电路当发生单相接地故障时，要及时切除故障点与其他部分的电路。
单相接地故障判断与处理方法
单相接地故障判断与处理一、单相接地故障判断各变电站35kV和10kV母线，都安装了反应系统电压变化单相接地的Y•0y•∧-12组别10/0.1kV的电压互感器组，互感器二次主绕组能测量母线的电压变化，二次器组，互感器二次主绕组能测量母线的电压变化，二次辅助开口三角形绕组能反应二次三倍的零序电压，在开口三角形绕组端，并联一低电压继电器或微机保护元件。
但开口三角零序电压大于定值30V时，接地保护动作，发现出接地预告信号。
目前变电站为无人值班，以上变电站各种运行数据将通过通讯通道，传输到调度室运动装置计算机显示器上，调度值班员可根据变电站母线电压变压规律， 正确判断单相接地故障的类型，及时进行处理。
二、单相接地故障处理当变电站母线发生单相故障时，调度室的调度自动化装置会发出接地音响信号，计算机显示器显示出本站母线电压变化数据。
值班员可利用这些数据判断出接地故障的类型，但由于变电站没装接地自选设备，判定不出哪条线路接地，值班员采用无选择遥控试停该变电站线路出现开关。
先停供电半径较大易出故障的线路，后停较重要的工区用户供电的线路。
如果某出现开关试停电后，若母线电压仍不正常，应再合上停电的开关，如果是城网电缆线路应间隔一段时间在恢复供电，因电缆线路不允许强送电，若母线电压恢复正常，说明就是该出线的线路发生单相接地故障，对重要工业用户供电的线路故障，应该为由备用线路供电，无备用线路时，可以再合上停电的出线开关，通知用户做好再次停电后的准备，对重要用电户允许接地故障的线路继续运行，但不超过2小时，再次停电进行处理。
对农网10kV线路，发生单相接地故障，尤其是下雨天发生单相金属性接地故障，停电后就不再试送、调度员应通知供电所，并讲明接地故障性质，进行巡视检查寻找故障点，供电所可用分段开关将故障点分离，再合上变电站停电的出线开关，以恢复正常段线路供电。
分段线路接地故障处理完后，供电所可合上分段开关，恢复故障点段线路供电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编订：__________________
审核：__________________
单位：__________________
单相接地故障的特征及处
理(正式)
Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.
Word格式 / 完整 / 可编辑
文件编号：KG-AO-9753-48 单相接地故障的特征及处理(正式)
使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
10kV(35kV)小电流接地系统单相接地(以下简称单相接地)是配电系统最常见的故障，多发生在潮湿、多雨天气。
由于树障、配电线路上绝缘子单相击穿、单相断线以及小动物危害等诸多因素引起的。
单相接地不仅影响了用户的正常供电，而且可能产生过电压，烧坏设备，甚至引起相间短路而扩大事故。
因此，熟悉接地故障的处理方法对值班人员来说十分重要。
1 几种接地故障的特征
(1)当发生一相(如A相)不完全接地时，即通过高电阻或电弧接地，这时故障相的电压降低，非故障相的电压升高，它们大于相电压，但达不到线电压。
电压互感器开口三角处的电压达到整定值，电压继电器动作，发出接地信号。
(2)如果发生A相完全接地，则故障相的电压降到
零，非故障相的电压升高到线电压。
此时电压互感器开口三角处出现100V电压，电压继电器动作，发出接地信号。
(3)电压互感器高压侧出现一相(A相)断线或熔断件熔断，此时故障相的指示不为零，这是由于此相电压表在二次回路中经互感器线圈和其他两相电压表形成串联回路，出现比较小的电压指示，但不是该相实际电压，非故障相仍为相电压。
互感器开口三角处会出现35V左右电压值，并启动继电器，发出接地信号。
(4)由于系统中存在容性和感性参数的元件，特别是带有铁芯的铁磁电感元件，在参数组合不匹配时会引起铁磁谐振，并且继电器动作，发出接地信号。
(5)空载母线虚假接地现象。
在母线空载运行时，也可能会出现三相电压不平衡，并且发出接地信号。
但当送上一条线路后接地现象会自行消失。
2 单相接地故障的处理
(1)处理接地故障的步骤：
①发生单相接地故障后，值班人员应马上复归音响，作好记录，迅速报告当值调度和有关负责人员，并按当值调度员的命令寻找接地故障，但具体查找方法由现场值班员自己选择。
②详细检查所内电气设备有无明显的故障迹象，如果不能找出故障点，再进行线路接地的寻找。
③将母线分段运行，并列运行的变压器分列运行，以判定单相接地区域。
④再拉开母线无功补偿电容器断路器以及空载线路。
对多电源线路，应采取转移负荷，改变供电方式来寻找接地故障点。
⑤采用一拉一合的方式进行试拉寻找故障点，当拉开某条线路断路器接地现象消失，便可判断它为故障线路，并马上汇报当值调度员听候处理，同时对故障线路的断路器、隔离开关、穿墙套管等设备做进一步检查。
(2)处理接地故障的要求：
①寻找和处理单相接地故障时，应作好安全措施，保证人身安全。
当设备发生接地时，室内不得接近故
障点4m以内，室外不得接近故障点8m以内，进入上述范围的工作人员必须穿绝缘靴，戴绝缘手套，使用专用工具。
②为了减小停电的范围和负面影响，在寻找单相接地故障时，应先试拉线路长、分支多、历次故障多和负荷轻以及用电性质次要的线路，然后试拉线路短、负荷重、分支少、用点性质重要的线路。
双电源用户可先倒换电源再试拉，专用线路应先行通知。
若有关人员汇报某条线路上有故障迹象时，可先试拉这条线路。
③若电压互感器高压熔断件熔断，不得用普通熔断件代替。
必须用额定电流为0.5A装填有石英砂的瓷管熔断器，这种熔断器有良好的灭弧性能和较大的断流容量，具有限制短路电流的作用。
3 结束语
为了减少单相接地故障给电网运行带来的不良影响，不仅要求值班人员熟悉有关运行规程，了解设备的运行状况，在实践中不断地总结经验，提高处理问
题的能力，还要积极改善设备的运行条件，及时消除设备缺陷，保持设备的清洁，提高设备的绝缘水平。
同时，还要加强配电线路的检修、维护管理，提高配电线路检修人员的技术水平，缩短查找处理接地故障的时间，尽快恢复对用户供电。
