地基勘察报告书
地壳水平运动过程
1、4—砂岩；2—页岩；3、5—石灰岩
上海市土力学与地基基础精品课程
褶皱构造
地壳中层状岩层在水平运动的作用下，使原始的水平产状的岩层弯曲起来，形成褶 皱。褶皱的基本单元，即岩层的一个弯曲称为褶曲，它的基本形式只有两种，即背斜和 向斜。
背斜与向斜示意图
自然中的褶皱
上海市土力学与地基基础精品课程
上海市土力学与地基基础精品课程
著名的意大利比萨斜塔是由于地基不 均匀沉降而造成倾斜的。该塔高度约55m， 始建于1173年，当建至24m高时便发现塔 身倾斜而被迫停工，至1273年续建完工。 该塔由于建在不均匀的高压缩性土地基之 上，致使北侧下沉 lm有余，南侧下沉近 3m，沉降差1.8m，倾斜5.8度。已有800多 年历史的比萨斜塔近挽每年平均下沉lmm， 倾斜l、37mm。
断裂构造
断裂构造
（岩体受力断裂使原有的连续完整性遭受破坏）
节理
（沿断裂面两侧的岩层发 生位移或仅有微小错动）
断层
（发生了相对位移）
上海市土力学与地基基础精品课程
自然中的节理
上海市土力学与地基基础精品课程
断层类型
自然中的断层
上海市土力学与地基基础精品课程
地形和 地貌
地形指的是地表形态的外都特征，如高低起伏、 坡度大小和空间分布等。但是，如果研究地形形成的 地质原因和年代。及其在漫长的地质历史中不断演化 的过程和将来的发展趋势，那么，这种从地质学和地 理学观点考察的地表形态就叫做地貌。
地貌
山地 丘陵 平原
上海市土力学与地基基础精品课程
山地：山地是地壳上升运动或岩浆活动等复杂演变过程形 成的，它同时又受到流水及其它外力的剥蚀作用， 于是呈现现今山区那种崎岖不平、复杂多变的地貌。
上海市土力学与地基基础精品课程
丘陵：丘陵是山地经过外力地质作用长期剥蚀切割而成的 外貌低矮平缓的起伏地形。
上海市土力学与地基基础精品课程
平原：平原是高度变化微小，表面平坦或者只有轻微波 状起伏的地区。
上海市土力学与地基基础精品课程
水文地质条件
地下水：存在于地面下土和岩石的孔隙、裂隙或溶洞中的水叫 做地下水。 上层滞水
建筑场地水文 地质条件
地下水的埋藏条件 地下水位及其动态变化 地下水化学成分
潜水 承压水
地下水的腐蚀性
上海市土力学与地基基础精品课程
各种类型地下水埋藏示意图 1—上层滞水；2—潜水；3—承压水
上海市土力学与地基基础精品课程
水文循环示意图
上海市土力学与地基基础精品课程
内陆与海岸地下水的区别
透水层
含水层 不透水层
内陆地下水
陆地 淡水
海洋 海水
Impermeable Zone
海岸地下水
上海市土力学与地基基础精品课程
我国建于公元959－961年间的著名苏州虎 丘塔。是一座中国式的斜塔。该塔为七级八角 形砖塔。塔底直径13.66m，高47.5m，全部塔 重支承在内外12个砖墩上。由于地基为厚度不 等的杂填土和亚粘土夹块石，地基土的不均匀 变形使塔身严重偏斜。自1957年初次测定至 1978年，塔顶的位移由1.7m发展到2.32m，塔 的重心偏离基础轴线0.924m。由于塔身严重向 东北向倾斜，各砖墩受力不均，致使底层偏心 受压处的砌体多处出观纵向裂缝。最后采用挖 孔桩方法建造桩排式地下连续墙加固地基，塔 体的不均匀沉降和倾斜才得以控制。
上海市土力学与地基基础精品课程
岩土的类型及其工程性质 地质构造
场地的工程地质条件
地形地貌 水文地质条件
不良地质现象
可利用的天然建筑材料等 不同地区工程地质条件在性质上、主次关系配合上的不同，其勘察 任务、勘察手段和评价内容也随之而异。
上海市土力学与地基基础精品课程
地质构造
地质构造： 在漫长的地质历史发展过程中，地壳在内、外力地质作用 下，不断运动演变，所造成的地层形态统称为地地形和地貌
水文地质条件
土中渗流的影响
地基勘察的任务和内容
地基勘察方法
地基勘察报告书
上海市土力学与地基基础精品课程
概述
地基勘察 目的
调查研究和分析评价建筑场地和地基的工程地质条件
为设计和施工提供所需的工程地质资料
重
要
性
认识场地的地质条件，分析它与建筑物之间的相互影响
施工前不经过地基勘察或勘察不详、分析有误可能会造成严重工程 事故或延误工程进度。具体例子如：意大利比萨斜塔 、加拿大特朗斯康 谷仓 、苏州虎丘塔、上海工业展览馆 等。
根据渗透方向的静力平衡条件得：
w h 1 F -w h 2 F w LF c To L 0 sF
式中：h1H1z1 h2H2z2
又因为 co s(1 zz2)/L
T-G DwH 1 LH 2w i
式中： i(H 1H2)/L
或 T10i(kN/m 3)
上海市土力学与地基基础精品课程
竖向渗流与流砂现象
上海市土力学与地基基础精品课程
加拿大特朗斯康谷仓长59.4m。宽23.5m，高31.0m，钢筋混凝土片筏基础，厚2m， 埋置深度3.6m，谷仓于1913年秋建成，10月初贮存谷物2.7万吨时发现谷仓明显下沉， 谷仓西端下沉8.8m，东端上抬1.5m，最后，整个谷仓倾斜近27度。事后勘察发现： 该建筑物基础下埋藏有厚达16m的高塑性淤泥质软粘土层。谷仓加载使基础底面上的 平均荷载达到330kPa，超过了地基的极限承载力280kPa，因而发生地基强度破坏而 整体滑动。
上海市土力学与地基基础精品课程
土中渗流的影响
渗流力 竖向渗流与流砂现象 渗流对土坡稳定性的影响 渗流对档土墙土压力的影响
上海市土力学与地基基础精品课程
渗流力
地下水在渗流过程中受到土骨架的阻力，相应地，水对土骨架 的反作用力，称为渗流力，它是一种体积力，用 G D表示。
饱和土体中的渗流力计算 (a) 渗流力示意图 (b) 假想水柱隔离体
设想沿地下水流方向取出一个土柱体，其中F为假想土柱体横断面积， 两端截面中点A1和A2的总水头分别为H1和H2。
上海市土力学与地基基础精品课程
A1和A2处土柱静水压力分别为： wh1F,wh2F 土柱同体积水柱的重量在渗流方向的分力为：wLFcos
土柱中水受到土骨架的总阻力：TLF （其中T为单位 体积土对渗透水的阻力）
以有效应力原理说明土体中竖向渗流力的效应：
地基勘察报告书
又因为 cos (z1 z2 ) / L
T
-GD
w
H1
H2 L
wi
式中： i (H1 H2 ) / L
或 T 10i (kN/m 3 )
上海市土力学与地基基础精品课程
/sub/soil/new/index.php
第五章 地基勘察
概述
地质构造
地形和地貌
水文地质条件
土中渗流的影响
地基勘察的任务和内容
地基勘察方法
地基勘察报告书
上海市土力学与地基基础精品课程
/sub/soil/new/index.php
概述
目的
地基勘察
调查研究和分析评价建筑场地和地基的工程地质条件
上海市土力学与地基基础精品课程
/sub/soil/new/index.php
单位小块体M在重力和渗流力的共同作用下，其滑动力T和抗滑力T ’ 为4-9节中图4-37(a)和(b)两种情况中相应分量之和，即：
T Wsin G Dcos( ) 'sin wsinacos( ) T' [Wcos G Dsin( )]tan [ 'cos wsinsin( )]tan 考虑浸润线顺坡面溢出的情况，此时 ，则无粘性土坡的稳定安全系数为：
上海市土力学与地基基础精品课程
/sub/soil/new/index.php
地质构造
地质构造： 在漫长的地质历史发展过程中，地壳在内、外力地质作用 下，不断运动演变，所造成的地层形态统称为地质构造。
褶皱构造 断裂构造
地壳水平运动过程
1、4—砂岩；2—页岩；3、5—石灰岩

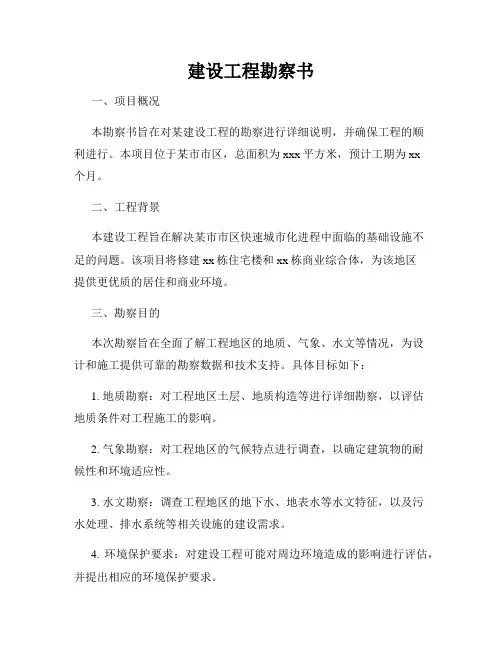

建设工程勘察书
建设工程勘察书一、项目概况本勘察书旨在对某建设工程的勘察进行详细说明，并确保工程的顺利进行。
本项目位于某市市区，总面积为xxx平方米，预计工期为xx个月。
二、工程背景本建设工程旨在解决某市市区快速城市化进程中面临的基础设施不足的问题。
该项目将修建xx栋住宅楼和xx栋商业综合体，为该地区提供更优质的居住和商业环境。
三、勘察目的本次勘察旨在全面了解工程地区的地质、气象、水文等情况，为设计和施工提供可靠的勘察数据和技术支持。
具体目标如下：1. 地质勘察：对工程地区土层、地质构造等进行详细勘察，以评估地质条件对工程施工的影响。
2. 气象勘察：对工程地区的气候特点进行调查，以确定建筑物的耐候性和环境适应性。
3. 水文勘察：调查工程地区的地下水、地表水等水文特征，以及污水处理、排水系统等相关设施的建设需求。
4. 环境保护要求：对建设工程可能对周边环境造成的影响进行评估，并提出相应的环境保护要求。
四、勘察内容1. 地质勘察：详细测绘工程地区的地质断裂、地下水位、地层厚度等地质要素，并获取相关土壤样本进行实验室测试。
2. 气象勘察：收集工程地区各季节的气象数据，包括温度变化、降水量等。
对气象数据进行分析，评估其对建筑物结构和材料选择的影响。
3. 水文勘察：调查工程地区的地下水位、地表水污染情况等，确定地下水和地表水的开发利用方案，并设计合理的排水系统。
4. 环境保护要求：对建设工程可能产生的噪音、震动、废水处理等环境影响因素进行评估，并提出相应的环保要求和措施。
五、勘察成果及应用本次勘察将提供以下成果：1. 勘察报告：对地质、气象、水文等方面的调查结果将以报告形式进行详细说明，为设计和施工提供科学依据。
2. 技术建议：根据勘察结果，提出建设工程的技术建议，包括合适的地基处理方法、材料选用建议等。
3. 建设方案：根据勘察结果，制定适合工程地区情况的建设方案，确保工程顺利进行。
六、勘察实施方案本次勘察将由具有相关资质和经验的勘察单位进行实施。
建筑工程地质勘察报告
建筑工程地质勘察报告报告人：XXX勘察团队报告时间：XXXX年XX月XX日一、勘察背景为了满足xxxx工程建设需要，本勘察团队于xxxx年开始实施xxxx工程地质勘察工作，现报告如下。
二、勘察范围本勘察范围包括：xxxx地块xxxx平方米范围内，根据建设规划和需求进行的细节勘察。
三、勘察内容1. 勘察区域地质概况根据勘察现场情况，勘察区域位于xxxxxx，地处xxxxx地区，是一块地勘察地点（超过100字）。
2. 勘察区域地质构造（本部分根据实际需要进行撰写）3. 勘察区域地下水环境（本部分根据实际需要进行撰写）4. 勘察区域地层状况（本部分根据实际需要进行撰写）5. 勘察区域地质灾害（本部分根据实际需要进行撰写）四、勘察结果分析通过本次地质勘察，我们得出如下结论：1. 建设地点地质环境较为复杂，存在xxxxxx（根据具体勘察结果填写）2. 建设地点地下水环境xxxxx（根据具体勘察结果填写）3. 建设地点地质构造状况xxxx（根据具体勘察结果填写）4. 建设地点地质灾害xxxxx（根据具体勘察结果填写）五、建议1. 在xxx地段建设前应仔细分析，制定合理的建设方案，尽可能排除地质隐患；2. 建设地区的地下水环境需要进一步的探查和评估，以便合理地制定防洪与排水的建设方案；3. 建议对xxxx进行xxx措施，确保建设过程的顺利进行。
六、结论为了保证xxx工程的建设质量，我们向有关部门提出上述方案，希望各部门能够参考我们的勘察报告，采取必要的保障措施，确保工程建设过程的平稳进行。
XXX勘察团队XXXX年XX月XX日。
管线勘察详勘报告书
目录1. 前言......................................................................... - 1 -1.1 任务由来 ............................................................ - 1 -1.2 工程概况 ............................................................ - 1 -1.3 勘察目的与任务要求............................................... - 1 -1.4勘察工作执行的技术标准.......................................... - 2 -1.5勘察方法及勘察工作量 ............................................ - 3 -1.6 勘察工作说明....................................................... - 4 -2. 场地岩土工程条件 ........................................................ - 5 -2.1 场地位置及地形地貌............................................... - 5 -2.2 地质构造与地层岩性............................................... - 5 -2.3 岩土物理力学性质 ................................................. - 7 -2.4不良地质作用和特殊性岩土 ..................................... - 10 -2.5场地水文地质条件................................................ - 10 -2.6 地震效应 .......................................................... - 13 -3. 岩土工程分析与评价.................................................... - 14 -3.1场地稳定性及环境工程条件评价................................ - 14 -3.2各地层岩土性能评价 ............................................. - 14 -3.3穿越方式、穿越层位选择建议 .................................. - 14 -3.4土石分级........................................................... - 15 -3.5岩土工程施工注意事项及防治建议............................. - 15 -4. 结论与建议 .............................................................. - 16 -附件：1、排水管线迁改工程管道地质勘察技术要求（施工阶段勘察）、勘察布孔平面图及排水管道纵断面图2、湖南省建设工程勘察现场见证报告图表部分1. 前言1.1 任务由来受公司委托，按深圳市新城市规划建筑设计有限公司提出的“汇景发展环球中心地块排水管线迁改工程管道地质勘察技术要求（施工阶段勘察）、勘察布孔平面图及排水管道纵断面图”(附件1)要求，我公司于2016年3月初对汇景发展环球中心地块排水管线迁改工程建设场地进行了工程地质详细勘察工作。
[湖南]尾矿渣库岩土工程地质勘察报告
![[湖南]尾矿渣库岩土工程地质勘察报告](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/e56233ee650e52ea54189816.webp)
xx省xx有色金属公司渣库选址(初步) 岩土工程勘察报告xx省xx工程勘察院二○○九年三月xx省xx有色金属公司渣库选址(初步)岩土工程勘察报告院长：总工程师：审定：审核：项目负责人：报告编写：提交报告单位：xx省xx工程勘察院勘察证书编号：提交报告时间：二○○九年三月施工质量责任表工程名称：xx省xx有色金属公司渣库选址(初步) 施工单位：xx省xx工程勘察院钻探施工：野外编录：技术负责：现场负责：目录一、概述(一)工程概况(二)勘察目的与任务要求(三)勘察方法、工程布置及完成的工作量(四)本次勘察执行的技术标准(五)勘察质量评述二、场地工程地质条件(一)地理位置及地形地貌(二)地质构造(三)各岩土层工程地质特征(四)气象与水文地质条件(五)不良地质作用三、场地岩土工程评价(一)岩土层参数的统计分析(二)岩土层参数的确定(三)各岩土层工程特性评价(四)水文地质条件评价(五)不良地质作用评价(六)环境地质评价(七)地震效应评价(八)稳定性、适宜性评价四、结论与建议图件：1、图例2、勘探点平面布置图3、基岩面等高线4、工程地质剖面图5、钻孔柱状图附表：1、勘察点一览表2、土工试验成果统计表3、标准贯入测试成果表5、岩石室内试验成果报告6、注水试验成果表7、压水试验成果表8、水质分析报告附件：勘察任务委托书标准贯入试验成果表工程名称：xx省xx有色金属公司渣库选址(初步)勘察共1页第1页岩土名称试验点编号试验孔深(m)触探杆长(m)杆长校正系数а锤击数N63.5(击/30cm)校正后锤击数N63.5(击/30cm)地基承载力(kPa)粉质粘土ZK1－1 3.35～3.65 5.0 0.92 21 19.0 512 ZK2－1 2.05～2.35 3.0 1.00 12 12.0 310 ZK3－1 1.65～1.95 3.0 1.00 14 14.0 348 ZK4－1 1.55～1.85 3.0 1.00 13 13.0 325 ZK5－1 1.45～1.75 3.0 1.00 8 8.0 210 ZK7－1 2.15～2.45 3.0 1.00 15 15.0 370 ZK8－1 2.65～2.95 3.0 1.00 14 14.0 348 ZK10－1 3.45～3.75 5.0 0.92 13 12.0 310 ZK11－1 2.65～2.95 4.0 0.92 13 12.0 310 ZK16－1 1.45～1.75 3.0 1.00 14 14.0 348 ZK17－1 3.25～3.55 5.0 0.92 13 12.0 310 ZK19－1 2.95～3.25 5.0 0.92 11 10.0 258 ZK27－1 3.15～3.45 5.0 0.92 11 10.0 258 ZK28－1 3.05～3.35 5.0 0.92 14 13.0 325 ZK33－1 1.95～2.25 3.0 1.00 12 12.0 310 ZK34－1 1.65～1.95 3.0 1.00 13 13.0 325 ZK37－1 3.05～3.35 4.0 0.92 13 12.0 310 ZK38－1 3.15～3.45 5.0 0.92 11 10.0 258 ZK39－1 3.25～3.55 5.0 0.92 12 10.0 258 ZK46－1 3.35～3.65 5.0 0.92 13 12.0 310 核对：制表：标准贯入试验成果表工程名称：xx省xx有色金属公司渣库选址(初步)勘察共1页第1页岩土名称试验点编号试验孔深(m)触探杆长(m)杆长校正系数а锤击数N63.5(击/30cm)校正后锤击数N63.5(击/30cm)地基承载力(kPa)粉质粘土ZK47－1 3.45～3.75 5.0 0.92 12 11.0 295 ZK52－1 2.15～2.45 4.0 0.92 11 10.0 258 ZK56－1 3.25～3.55 5.0 0.92 14 13.0 325 ZK57－1 1.65～1.95 3.0 1.00 13 13.0 325 ZK58－1 1.75～2.05 3.0 1.00 10 10.0 258 ZK59－1 1.85～2.15 3.0 1.00 12 12.0 310 ZK60－1 1.55～1.85 3.0 1.00 11 11.0 295核对：制表：注水试验成果表工程名称：xx省xx有色金属公司渣库选址(初步)勘察共1页第1页孔号岩土名称注水段位置(m)稳定时间(h)稳定流量Q(m3/d)水头高度(m)渗透系数(cm/s)平均渗透系数(cm/s)日期ZK1 粉质粘土0～2.4 8 0.009 2.4 1.28×10-75.1×10-709.3.4ZK11 粉质粘土0～4.0 8 0.0012 4.0 5.2×10-709.3.1 ZK27 粉质粘土0～3.0 8 0.0071 3.0 5.34×10-709.3.7 ZK30 粉质粘土0～3.4 8 0.0083 3.4 6.3×10-709.3.8 ZK46 粉质粘土0～3.0 8 0.0085 3.0 8.15×10-709.3.4 ZK56 粉质粘土0～4.6 8 0.0095 4.6 4.22×10-709.3.4核对：制表：xx省xx有色金属公司渣库选址(初步)岩土工程地质勘察报告一、概述(一)工程概况xx省xx有色金属公司拟在xx省xx市北江工业园（高码乡上洞村）兴建铅冶炼及综合利用工程，由xx有色冶金设计研究院设计，其中渣库（堆场）拟建在厂区的西南部，距鲤鱼江镇居民集中居住区3公里，主要由水淬堆场1个（设计标高143.50m）、材料堆场3个（堆场1设计标高143.00m，堆场2设计标高143.00m，堆场3设计标高142.50m）、废渣堆场1个（设计标高142.50m）组成，占地面积约10000m2，我院受xx省xx有色金属公司的委托，对拟建场地进行了初步勘察。
幼儿园详细地勘报告
目录1.前言 (1)1.1工程概况 (1)1.2岩土工程勘察目的与任务 (2)1.3岩土工程勘察技术方案 (2)1.4岩土工程勘察技术方法 (3)1.5完成的勘察工作量 (4)2.场地环境与工程地质条件 (5)2.1区域地质构造 (5)2.2气象、水文 (7)2.3场地周边环境 (7)2.4场地地形、地貌 (8)2.5场地岩土构成 (8)2.6水文地质条件 (9)3.岩土参数统计 (9)3.1室内试验指标 (9)3.2原位测试成果 (10)3.3场地地下水和土的腐蚀性试验成果 (12)4.岩土工程评价 (13)4.1建筑场地稳定性评价 (13)4.2地震效应分析与评价 (13)4.3岩土的工程特性指标 (13)4.4地基评价 (14)4.5地基基础方案分析评价 (15)4.6抗浮设防水位和防水设计水位 (15)4.7与施工有关的岩土工程问题 (15)5.结论和建议 (17)附件①综合图例1张②勘探点平面位置图1张③工程地质剖面图6张④柱状图4张⑤检测报告1份⑥岩土工程勘察任务委托书1份⑦现场作业报告表1份优品道幼儿园项目岩土工程详细勘察报告1.前言1.1工程概况受成都博瑞房地产开发有限公司的委托，我公司承担了优品道幼儿园项目的岩土工程详细勘察工作。
1.1.1地理位置成都博瑞房地产开发有限公司投资拟建的优品道幼儿园项目位于成都市青羊区优品街与瑞联路交叉口，交通便利。
其具体地理位置如图1.1.1所示。
图1.1.1 建筑场地地理位置1.1.2建筑物性质优品道幼儿园项目规划建设净用地面积2123.03m2，规划总建筑面积为4105.07m2。
该项目由1栋3～5层幼儿园及1层地下室组成。
拟建建筑物主要工程性质见表1.1.2。
主要建筑物特征一览表表1.1.2拟建建筑物名称±0.000高程(m)地上层数（层）结构类型荷载(kN/柱)基础形式基础埋深(m)地下室（层）幼儿园510.900 3～5 框架5000 独立基础-5.20m 1 纯地下室/ / 框架2000 独立基础-5.20m 1 注：建筑物的最终性质以通过审查的施工图设计文件为准。
岩土工程勘察报告书
岩土工程勘察报告书汇报人：2024-01-04•勘察目的和任务•勘察方法和手段•勘察成果分析目录•勘察结论和建议•勘察报告书编制要求•勘察报告书审查与审核01勘察目的和任务分析地质灾害风险评估地质灾害，如滑坡、崩塌、泥石流等的可能性及对工程的影响。
地下水状况分析了解地下水位、水文地质条件以及地下水的变化规律。
确定地质构造和地层分布通过勘察了解地质构造，如断层、褶皱等，以及地层的分布、厚度、岩性等特征。
确定工程地质条件获取岩土的密度、含水率、渗透性等物理性质参数。
物理性质参数力学性质参数工程分类与评价通过原位测试和室内试验，确定岩土的抗压、抗剪、抗拔等力学性质参数。
根据获取的参数对岩土进行工程分类，评价其工程性能及稳定性。
030201确定岩土参数根据地质构造、地层岩性、地下水状况等因素，评估场地的稳定性和安全性。
场地稳定性评价计算地基在不同荷载下的承载力，评估其是否满足工程要求。
地基承载力分析分析场地所在地区的抗震设防烈度，评估场地的抗震性能。
抗震性能评估评估工程建设对周边环境的影响，如地面沉降、地下水污染等。
环境影响评价确定场地稳定性及适宜性02勘察方法和手段基础性调查地质调查是岩土工程勘察的基础，主要包括地形地貌、地层岩性、地质构造、水文地质条件等方面的调查，为后续的勘察工作提供基础资料。
地质调查钻探直接勘探方法钻探是通过钻机在岩土层中钻孔，直接获取岩土样本的方法。
通过钻孔内的观察和试验，可以了解岩土层的分布、岩性、厚度、地下水位等情况，为工程设计和施工提供依据。
井探和槽探局部勘探方法井探和槽探是在工程场地内布置一定数量的井或槽，通过挖掘或开凿的方式，直接观察岩土层的分布、岩性、地下水等情况。
这两种方法适用于场地较小、钻探无法满足需求的工程场地。
间接勘探方法地球物理勘探是通过测量地球物理场的变化，推断地下岩土层的分布、性质和状态的方法。
常见的地球物理勘探方法有重力勘探、磁力勘探、电法勘探等，适用于大面积的岩土工程勘察。
[贵州]某路基工程岩土工程勘察报告_secret
一、前言（一）工程概况拟建“xx环线”是二环线的重要部分，位于贵阳市北面金阳新区、白云区、云岩区、乌当区范围，起于金阳新区东北面，起点于210国道与金朱路交叉口，经大关村、黑石头村、偏坡村，至新天大道。
起点中桩里程：K0+000（坐标：X=365806.5533，Y= 2950262.9530）；终点中桩里程：K12+600（坐标：X= 2946262.947，Y= 374191.701），全长12.6Km。
拟建道路沿线设四个立交工程；隧道2座，共长2110.0m；桥梁八座，共长2130.0m。
由中国市政工程西南设计研究院设计。
受“xx建设投资（集团）有限公司”委托，我公司对xx环线主线段（K0+000～K4+180）路基及桥梁进行勘察。
本次勘察范围为主线路基（K1+240～K3+220段）段道路工程，本次勘察范围里程为K1+240（坐标：X = 366957.6714，Y = 2949918.4636）；K3+220（坐标：X = 368728.7694，Y = 2950385.5493），全长1.8km。
其中里程K1+260～K1+940段设置xx立交（K1+580～K1+620段为主线跨线桥），设计为城市Ⅰ级主干道，荷载汽20挂100，双向六车道，标准路段道路总宽34.0m，道路分为左右两幅，每幅宽12.0m，中间分隔带宽4.0m，设计基准期为30年。
该段设计路面标高为1309.2～1268.59m，道路纵坡度0.32%～6.12%。
根据地表地质调查，该场地地质情况、地形地貌复杂，按《岩土工程勘察规范》（GB50021-2001）划分，拟建筑物重要性等级为一级，场地为岩溶强发育场地，场地复杂等级为一级，地基等级为二级，故本次勘察等级为甲级。
（二）勘察工作任务受“贵阳金阳建设投资（集团）有限公司”委托，我公司承担了xx立交桥及匝道路基工程的工程地质勘察工作，根据委托勘察内容及《公路工程地质勘察规范》（JTJ 064-98）、《市政工程勘察规范》（CJJ56-94）等规范要求及设计提出的勘察要求结合建筑物的基本特征，本次勘察的要求如下：（1）查明拟建道路沿线各地段有无影响建筑场地稳定性的不良地质条件及其危害程度；（2）查明拟建道路沿线各地段的地层结构及其均匀性，以及岩土层的物理力学性质；（3）查明地表水流量、流向、最高洪水位标高、变幅情况；查明地下水埋藏情况类型和水位变化幅度及规律，以及对建筑材料腐蚀性；（4）划分拟建道路沿线各地段土类型和场地类别，评价场地区抗震条件。
教你看懂工程地质勘察报告
结构设计人员拿到工程地质勘察报告后，我们需要有针对性地对地勘资料进行阅读理解，具体如下：一、确认地勘的有效性：确认地勘是否有效，关键看三个章：第一个为地勘公司（单位）公章；第二个为地勘单位专业人员的“中华人民共和国注册土木工程师（岩土）”章；第三个为“施工图审查合格专用章”。
三章均齐，有效；否则无效。
此时，作为一名优秀的结构工程师，需要做的是神马？等待？暂停？还是……（A这么差的地勘，老子不干了; B兄弟没地勘都能做，我忍了；C 干一遍拿一遍钱，签你字盖他章，让我咋干我咋干）？二、结合勘探点平面布置图，了解工程概况1、根据勘探点平面布置图及建筑总图，看清楚地勘的平面图和我们手里的建筑总图是一样的吗？如果一样，很好！如果不一样，作为一名优秀的结构工程师，需要做的又是神马？等待？暂停？还是…（A靠，又让我忍啊！B 地勘那哥们儿太远，我让建筑mm改总图；C 数钱中…）？为啥有不一样的时候？答：建筑总图改了，地勘不知道或….2、核对地勘的钻孔位置是否合理，钻孔的距离一般我们就不看了，主要看钻孔的平面是否将我们要设计的建筑外轮廓（含地下室外轮廓）包含了没有，如果没有包住，就要提请甲方要求地勘公司进行补勘。
有时候也会发生个别建筑没有布置钻孔的情况，处理方法同上。
3、顺便看看钻孔的勘探深度够不够，尤其是要做桩基础时，再尤其是开始建议不用做桩基础，后来发现得做桩基础时。
（要勘多深才够？答：这么深奥的问题，千万别问我，自己查查勘察规范吧，记得回来告我一下。
）作为一名优秀的结构工程师，要能够发现地勘的不足4、确认钻孔的定位坐标是否以黄海高程系为基准。
在很久很久以前，有一个工程，地勘采用了一个假定的黄海高程标高，该标高在文字部分有说明（为假定黄海高程），但在工程地质剖面图中的竖向坐标栏书写的是“黄海高程”，设计人员在进行基础设计的时候没有发现这一问题，现场基坑开挖至设计标高后仍然没有到达持力层…，其结果是：地基方案不合理了，不适合采用天然地基，但已经开挖4米深了，二次处理成本明显增加，基础方案也要进行修改…（该优秀结构工程师每每想起这件事就会说：唉，假定标高害死人啊！）三、物理力学特性统计表土的力学特性都有哪些？具体对我们作为优秀结构工程师的设计都有哪些指导作用？1、含水量ω：2、重度γ：3、空隙比e:4、塑性指数Ip：5、液性指数IL:6、压缩系数а1-2：7、压缩模量Es1-2：8、内摩擦角φ：9、粘聚力C:etc…（我滴亲娘呀，这么多，学没学过啊，没几个会玩了，注册还没过的多学学啊，）四、水文地质条件1、确定场地抗浮设防水位标高，初步估算是否需要进行结构的抗浮验算；翻开地勘报告一看，怎么又是目前水位，又是最高水位，还有近3~5年的，老子就要一个抗浮水位，痛快点，行不？还是咱是经过高考的，选择题咱拿手，很容易地判断出哪些是干扰答案。
勘察报告使用说明范文
勘察报告使用说明范文朋友！你拿到咱们这份勘察报告了吧？这可是个挺有用的东西呢，下面我就给你说说怎么用。
一、报告的整体结构。
这份报告就像一本书，有它自己的章节安排。
# （一）封面和目录。
1. 封面。
封面上写着项目名称、勘察单位这些基本信息，就像书的封面告诉你这是啥书、谁写的一样。
一眼看过去，你就能知道这个勘察是针对哪个项目做的。
2. 目录。
目录是个好东西，它就像地图。
你想找哪个部分的内容，直接看目录就能定位到相应的页码。
比如说你想看看地层结构的分析，在目录里找到这一项，然后翻到对应的页码就行。
# （二）正文内容。
1. 工程概况。
这部分是告诉你这个工程的基本情况。
像工程的位置啊，是在城市中心还是郊区；工程的规模有多大，是个小房子的工程呢，还是个大高楼的工程；还有工程的用途，是住宅、商场还是写字楼之类的。
了解这些，就像你要认识一个人，先知道他的基本信息一样。
2. 勘察目的、任务和依据。
勘察目的就是为啥要做这个勘察。
比如说，是为了给工程设计提供地质数据，还是为了看看这个地方有没有地质灾害隐患。
任务呢，就是具体要做哪些勘察工作，像钻探多少个孔啊，做哪些测试之类的。
依据就是我们做这些工作是根据什么标准来的，就像玩游戏要按照游戏规则一样，我们勘察得按照国家或者行业的相关规范来。
3. 场地工程地质条件。
这可是重点部分哦！地形地貌。
这里会描述场地的地形是平坦的、起伏的还是有山坡啥的。
地貌就是这个地方是属于平原地貌、山地地貌还是河流阶地地貌等。
你可以想象这就像描述一个人的外貌特征一样。
地层结构。
地层结构就像蛋糕的分层一样。
报告里会告诉你从地面往下，每一层土或者岩石是什么样的，有多厚。
比如说最上面一层可能是填土，比较松散，下面可能是黏土，再下面是砂岩之类的。
而且还会告诉你这些地层的一些基本性质，像土的含水量、密度等，岩石的硬度、风化程度等。
岩土物理力学性质。
这部分是关于岩土的“力气”和“脾气”的描述。
比如说土的抗压强度有多大，能不能承受住建筑物的重量；岩石的弹性模量是多少，在受到压力的时候会怎么变形。
