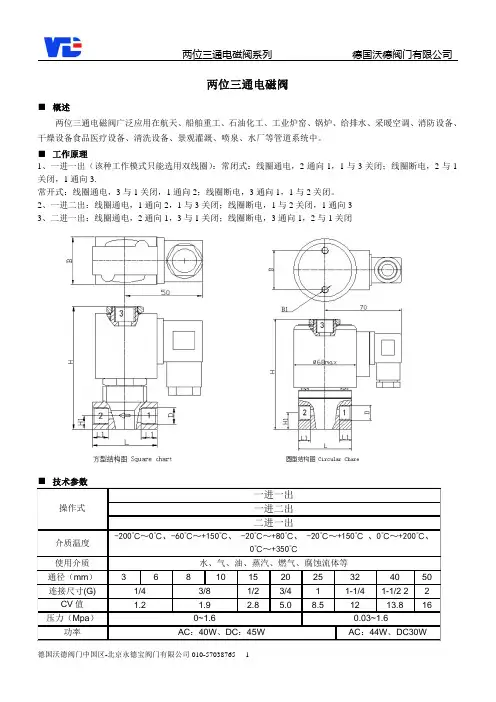

两位三通电磁阀
■ 概述 两位三通电磁阀广泛应用在航天、船舶重工、石油化工、工业炉窑、锅炉、给排水、采暖空调、消防设备、
介质种类：Q—空气；R---燃气；Z—蒸汽；S---水；Y---油；
J---制冷剂；f---防腐
连接方式：S△螺纹；F△法兰（凹凸法兰）
电源电压：~VDC;~VAC
工作压力：~Mpa（最高）
附加功能：手动控制（订货时备注）
德国沃德阀门中国区-北京永德宝阀门有限公司 010-57038765 4
带信号反馈
防护等级 IP67、IP68
优先采用线圈竖直向上，亦可根据需要安装
注：出口端压力大于进口端压力，介质会反向导通。可安装止回阀或 订制自带止回功能的阀；
介质含有杂质，阀前必须装过滤器（滤网≥80 目/cm2）；且无疑固或晶体现象。
■ 产品外形尺寸图 双线圈精铸型
单线圈圆柱型
德国沃德阀门中国区-北京永德宝阀门有限公司 010-57038765 2
干燥设备食品医疗设备、清洗设备、景观灌溉、喷泉、水厂等管道系统中。 ■ 工作原理 1、一进一出（该种工作模式只能选用双线圈）：常闭式：线圈通电，2 通向 1，1 与 3 关闭；线圈断电，2 与 1 关闭，1 通向 3. 常开式：线圈通电，3 与 1 关闭，1 通向 2；线圈断电，3 通向 1，1 与 2 关闭。 2、一进二出：线圈通电，1 通向 2，1 与 3 关闭；线圈断电，1 与 2 关闭，1 通向 3 3、二进一出：线圈通电，2 通向 1，3 与 1 关闭；线圈断电，3 通向 1，2 与 1 关闭

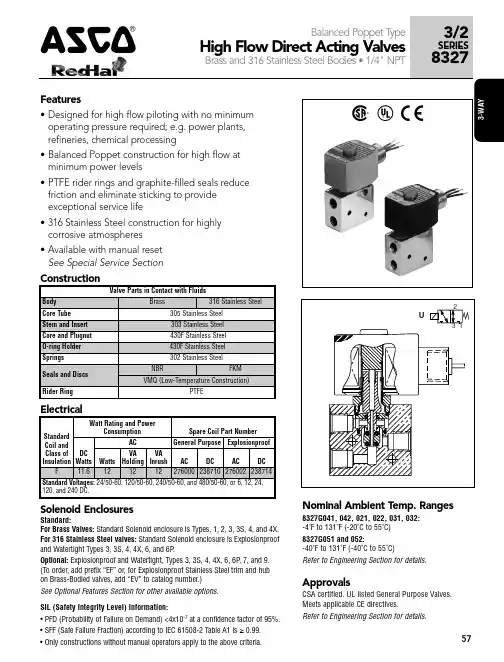

ASCO两位三通电磁阀
Light Oil Water @ 300 SSU
UNIVERSAL OPERATION (Pressure at any port)
1/4
1/4
.49
.56
150
150
150
1/4
1/4
.49
.56
150
150
150
UNIVERSAL LOW-TEMPERATURE OPERATION (Pressure at any port)
Optional: Explosionproof and Watertight, Types 3, 3S, 4, 4X, 6, 6P, 7, and 9. (To order, add prefix “EF” or, for Explosionproof Stainless Steel trim and hub on Brass-Bodied valves, add “EV” to catalog number.)
AC
DC
1
12.0/F 11.6/F
1
12.0/F 11.6/F
1
12.0/F 11.6/F
1
12.0/F 11.6/F
NORMALLY
1
21
2
OPEN
PRESSURE
3
3
AT 1
UNIVERSAL
1
21
2
PRESSURE AT
ANY PORT
3
3
IMPORTANT: Valves may be mounted in any position. 58
Approvals
CSA certified. UL listed General Purpose Valves. Meets applicable CE directives. Refer to Engineering Section for details.

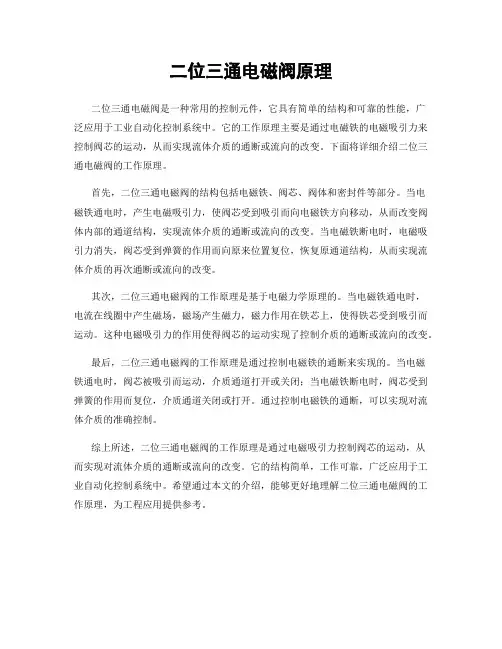

二位三通电磁阀原理
