含水量测试方法
土壤含水量测量方法
土壤含水量测量方法(1 )称重法(Gravimetric)也称烘干法，这是唯一可以直接测量土壤水分方法，也是目前国际上的标准方法。
用土钻采取土样，用0.1g精度的天平称取土样的重量，记作土样的湿重M,在105 C的烘箱内将土样烘6~8小时至包重，然后测定烘干土样，记作土样的干重Ms土壤含水量=〔烘干前铝盒及土样质量-烘干后铝盒及土样质量〕/〔烘干后铝盒及土样质量-烘干空铝盒质量〕*100%(2 )张力计法(Tensiometer)也称负压计法，它测量的是土壤水吸力测量原理如下：当陶土头插入被测土壤后，管内自由水通过多孔陶土壁与土壤水接触，经过交换后到达水势平衡，此时，从张力计读到的数值就是土壤水〔陶土头处〕的吸力值，也即为忽略重力势后的基质势的值，然后根据土壤含水率与基质势之间的关系〔土壤水特征曲线〕就可以确定出土壤的含水率〔3 〕电阻法〔Electricalresistance〕多孔介质的导电能力是同它的含水量以及介电常数有关的，如果忽略含盐的影响，水分含量和其电阻问是有确定关系的电阻法是将两个电极埋入土壤中，然后测出两个电极之间的电阻。
但是在这种情况下，电极与土壤的接触电阻有可能比土壤的电阻大得多。
因此采用将电极嵌入多孔渗水介质〔石膏、尼龙、玻璃纤维等〕中形成电阻块以解决这个问题(4 ) 中子法(Neutronscattering)中子法就是用中子仪测定土壤含水率中子仪的组成主要包括：一个快中子源，一个慢中子检测器，监测土壤散射的慢中子通量的计数器及屏蔽匣，测试用硬管等。
快中子源在土壤中不断地放射出穿透力很强的快中子，当它和氢原子核碰撞时，损失能量最大，转化为慢中子〔热中子〕，热中子在介质中扩散的同时被介质吸收，所以在探头周围，很快的形成了持常密度的慢中子云(5 ) r- 射线法(Gamma-rayattenuation)Y -射线法的根本原理是放射性同位素(现常用的是137Cs, 241Am) 发射的Y -射线法穿透土壤时，其衰减度随土壤湿容重的增大而提高。
土含水率的检测方法汇总
土的含水量试验（烘干法、酒精燃烧法）土的含水量试验（烘干法、酒精燃烧法）烘干法一、定义土的含水量是在105-110℃下烘至恒量时所失去的水分质量和达恒量后干土质量的比值，以百分数表示，本法是测定含水量的标准方法。
二、适用范围粘质土、粉质土、砂类土和有机质土类。
三、主要仪器设备烘箱：可采用电热烘箱或温度能保持105-110℃的其他能源烘箱，也可用红外线烘箱天平：感量0.01g。
称量盒（定期调整为恒质量）四、计算公式含水量＝（湿土质量－干土质量）/干土质量×100％注：计算至0.1％。
五、允许差值本试验须进行二次平行测定，取其平均算术平均值，允许平行差值应符合如下规定含水量（％）允许平行差值（％）5以下0.340以下≤140以上≤2酒精燃烧法一、适用范围本法适用于快速简易测定细粒土（含有机质的除外）的含水量。
二、主要仪器设备称量盒（定期调整为恒质量）。
天平：感量0.01g。
酒精：纯度95％。
三、其余同"烘干法"土的颗粒分析试验（筛分法、比重计法）筛分法一、适用范围适用于分析粒径大于0.074mm的土。
二、主要仪器设备标准筛：粗筛（圆孔）：孔径为60mm、40mm、20mm、10mm、5mm、2mm；细筛：孔径为2mm、0.5mm、0.25mm、0.074mm。
天平：称量5000g，感量5g；称量1000g，感量1g；称量200g，感量0.2g。
三、试样从风干、松散的土样中，用四分法按照下列规定取出具有代表性的试样：小于2mm颗粒的土100-300g。
最大粒径小于10mm的土300-900g。
最大粒径小于20mm的土1000-2000g。
最大粒径小于40mm的土2000-4000g。
最大粒径大于40mm的土4000g以上。
四、计算公式按下式计算小于某粒径颗粒质量百分数：X=(A/B)×100式中：X－小于某粒径颗粒的质量百分数，％；A－小于某粒径的颗粒质量，g；B－试样的总质量，g。
容重含水量测试方法

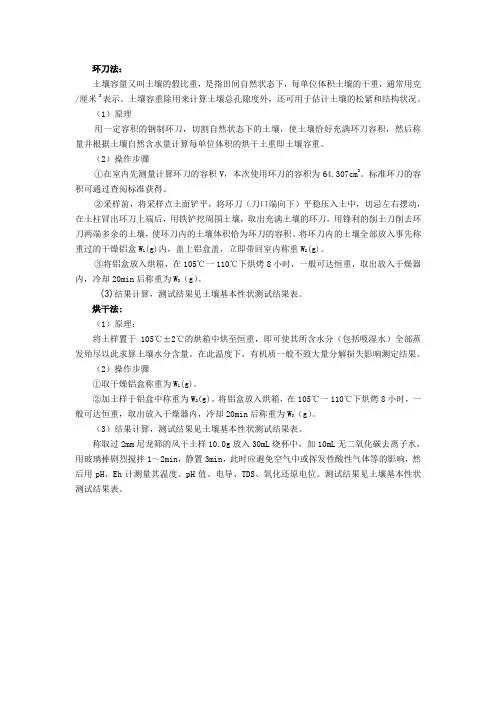

环刀法：土壤容量又叫土壤的假比重，是指田间自然状态下，每单位体积土壤的干重，通常用克/厘米3表示。
土壤容重除用来计算土壤总孔隙度外，还可用于估计土壤的松紧和结构状况。
（1）原理用一定容积的钢制环刀，切割自然状态下的土壤，使土壤恰好充满环刀容积，然后称量并根据土壤自然含水量计算每单位体积的烘干土重即土壤容重。
（2）操作步骤①在室内先测量计算环刀的容积V，本次使用环刀的容积为64.307cm3。
标准环刀的容积可通过查阅标准获得。
②采样前，将采样点土面铲平，将环刀（刀口端向下）平稳压入土中，切忌左右摆动，在土柱冒出环刀上端后，用铁铲挖周围土壤，取出充满土壤的环刀，用锋利的削土刀削去环刀两端多余的土壤，使环刀内的土壤体积恰为环刀的容积。
将环刀内的土壤全部放入事先称重过的干燥铝盒W1(g)内，盖上铝盒盖，立即带回室内称重W2(g)。
③将铝盒放入烘箱，在105℃一110℃下烘烤8小时，一般可达恒重，取出放入干燥器内，冷却20min后称重为W3（g）。
(3)结果计算，测试结果见土壤基本性状测试结果表。
烘干法:（1）原理：将土样置于105℃±2℃的烘箱中烘至恒重，即可使其所含水分（包括吸湿水）全部蒸发殆尽以此求算土壤水分含量。
在此温度下，有机质一般不致大量分解损失影响测定结果。
（2）操作步骤①取干燥铝盒称重为W1(g)。
②加土样于铝盒中称重为W2(g)。
将铝盒放入烘箱，在105℃一110℃下烘烤8小时，一般可达恒重，取出放入干燥器内，冷却20min后称重为W3（g）。
（3）结果计算，测试结果见土壤基本性状测试结果表。
称取过2mm尼龙筛的风干土样10.0g放入30mL烧杯中，加10mL无二氧化碳去离子水，用玻璃棒剧烈搅拌1～2min，静置3min，此时应避免空气中或挥发性酸性气体等的影响，然后用pH、Eh计测量其温度、pH值、电导、TDS、氧化还原电位。
测试结果见土壤基本性状测试结果表。
木材含水量测试方法
木材含水量测试方法发布时间：10-12-02 来源：点击量：1755 字段选择：大中小1、木材含水量：正常状态下的木材及其制品，都会有一定数量的水分。
我国把木材中所含水分的重量与绝干后木材重量的百分比，定义为木材含水率。
含水率可以用全干木材的重量作为计算基准，算出的数值叫做绝对含水率，并简称为含水率(W，%)。
计算公式：W=(Gs-Ggo)/Ggo×100%，W1=(Gs-Ggo)/ Gs×100%其中：W——木材绝对含水率;W1——木材相对含水率Gs——湿木材重量;Ggo——绝干材重量。
2、掌握木材含水率的重要性为什么有些木门、木地板、木制家具等木制品销售出去以后会出现开裂、变形等质量问题呢?怎样减少这些问题对木业企业的损失呢?木制品制作完成后，造型、材质都不会再改变，此时决定木制品内在质量的关键因素主要就是木材含水率和干燥应力。
生产制造企业需要正确掌握木制品的含水率。
当木制品使用时达到平衡含水率以后，这个时候的木材最不容易开裂变形。
销售木制品的经销商，也应该对所销售的产品的含水率进行检测，掌握所销售产品的质量状态。
选择产品质量好的厂家，凡是注重产品质量的生产厂家，都会对其产品的含水率进行检测。
对于高素质的采购木制品的部门，随着专业知识的不断增长，也越来越多地注重木制品的含水率指标。
过去国外的采购商就很注重这一指标，许多做出口产品和半成品的木业厂家对此深有体会。
3、木材干燥，越干越好吗?应该干燥到什么程度呢?木材置于一定的环境下，在足够长的时间后，其含水率会趋于一个平衡值，称为该环境的平衡含水率EMC。
当木材含水率高于环境的平衡含水率时，木材会排湿收缩，反之会吸湿膨胀。
例如，广州地区年平均的平衡含水率为15.1%，北京地区却为11.4%。
干燥到11%的木材用于北京是合适的，可用于广州将会吸湿膨胀，产生变形。
所以说，木材干燥要适当，并非越干越好。
不同地区、不同用途，对木材含水率的要求也是不一样的。
产品含水量测试方法
产品含水量测试方法产品含水量测试是指对其中一种产品中的水含量进行测量和分析的过程。
产品的含水量是指产品中所含水分的百分比或重量比例。
含水量测试的重要性在于确定产品的质量和性能，并且对于许多行业来说，如食品、制药、化妆品、建筑材料等，合理控制产品的含水量是至关重要的。
本文将介绍几种常见的产品含水量测试方法。
1.干燥法干燥法是最常用和最简单的含水量测试方法之一、该方法的基本原理是通过将待测样品在一定条件下加热干燥，以蒸发样品中的水分，并通过测量样品的质量变化计算含水量。
具体操作步骤如下：-选择适当的容器或皿将待测的样品称量，记录其初始质量。
-将样品放入恒温箱或烘箱中，以一定的温度和时间进行干燥。
-取出样品后冷却至室温，再次称量样品的质量。
-根据样品质量的变化计算含水量。
2.升华法升华法是适用于易升华或可挥发物质的含水量测试方法。
该方法的基本原理是通过加热样品，使水分升华并蒸发掉，然后通过测量样品质量的变化计算含水量。
具体操作步骤如下：-将待测样品放入适当的容器或皿中，记录其初始质量。
-将容器或皿放入恒温箱或烘箱中，以一定的温度和时间进行加热。
-取出样品后冷却至室温，再次称量样品的质量。
-根据样品质量的变化计算含水量。
3.溶剂萃取法溶剂萃取法是适用于一些固体样品或难以进行直接测量的样品含水量测试方法。
该方法的基本原理是通过使用合适的溶剂将样品中的水分溶解出来，然后通过蒸发溶剂并测量样品质量的变化来计算含水量。
具体操作步骤如下：-将待测样品放入溶剂中，使样品充分浸泡。
-静置一定时间，确保样品中的水分被溶剂吸收。
-取出样品并将溶剂加热至沸腾，使溶剂中的水分蒸发。
-冷却后称量样品的质量，并根据样品质量的变化计算含水量。
4. Karl Fischer滴定法Karl Fischer滴定法是一种常用于测量液体样品含水量的方法。
该方法的基本原理是使用Karl Fischer试剂，通过蒸气化的反应将水分转化为硫酸和硫酰叔胺，然后通过滴定定量的方法确定水分含量。
含水量的测试

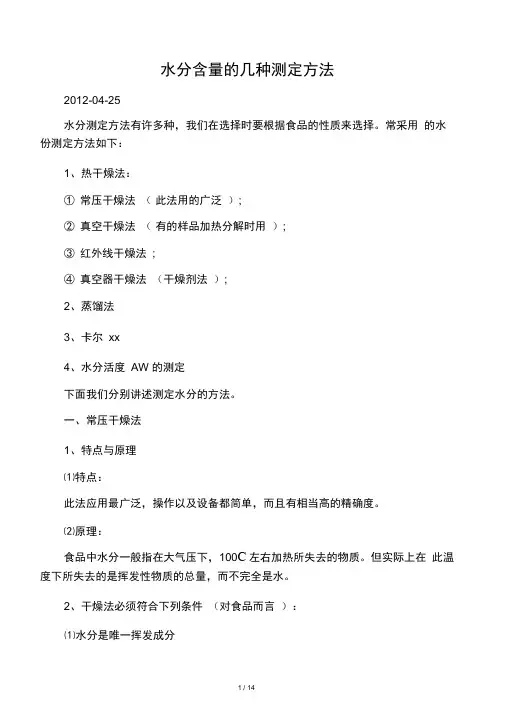

水分含量的几种测定方法2012-04-25水分测定方法有许多种，我们在选择时要根据食品的性质来选择。
常采用的水份测定方法如下：1、热干燥法：①常压干燥法（此法用的广泛）;②真空干燥法（有的样品加热分解时用）;③红外线干燥法;④真空器干燥法（干燥剂法）;2、蒸馏法3、卡尔xx4、水分活度AW 的测定下面我们分别讲述测定水分的方法。
一、常压干燥法1、特点与原理⑴特点：此法应用最广泛，操作以及设备都简单，而且有相当高的精确度。
⑵原理：食品中水分一般指在大气压下，100C左右加热所失去的物质。
但实际上在此温度下所失去的是挥发性物质的总量，而不完全是水。
2、干燥法必须符合下列条件（对食品而言）：⑴水分是唯一挥发成分这就是说在加热时只有水分挥发。
例如，样品中含酒精、香精油、芳香脂都不能用干燥法，这些都有挥发成分。
⑵水分挥发要完全对于一些糖和果胶、明胶所形成冻胶中的结合水。
它们结合的很牢固，不宜排除，有时样品被烘焦以后，样品中结合水都不能除掉。
因此，采用常压干燥的水分，并不是食品中总的水分含量。
⑶食品中其它成分由于受热而引起的化学变化可以忽略不计。
例：还原糖氨基化合物△-变色（美拉德反应）H20 f还有H2C4H4O6酒石酸）2NaHCO3>NaC4H4O6酒石酸钠）2H2O 2CO2发酵糖（NaHCO3 KHC4H4O6）—H2O CO2 NaKC4H4O6高糖高脂肪食品不适应只看符合上面三点就可采用烘箱干燥法。
烘箱干燥法一般是在100〜105C下进行干燥。
我们讲的上面三点，应该是具体的具体分析，对于一个分析工作人员，或者是一个技术员，虽然干燥法必须符合三点要求，那么我们在只有烘箱的情况下，而且蓑红样品不见得符合以上讲的三点，难道就不测水分吗?例如，啤酒厂要经常测啤酒花的水分，啤酒花中含有一部分易挥发的芳香油。
这一点不符合我们的第一点要求，如果用烘箱法烘，挥发物与水分同时失去，造成分析误差。
此外，啤酒花中的a—酸在烘干过程中，部分发生氧化等化学反应，这又造成分析上的误差，但是一般工厂还是用烘干法测定，他们一般采取低温长时间（80〜85C烘4小时），或者高温短时（105C烘1小时）所以应根据我们所在的环境和条件选择合适的操作条件，当然我们应该首先明白有没有挥发物和化学反应等所造成的误差。
树脂含水量测定方法
树脂含水量测定方法一、重量法重量法是较为简单和常用的树脂含水量测定方法。
该方法基于树脂在不同含水量下的质量变化来计算含水量的百分比。
具体操作步骤如下：1.预热天平和容器，使其达到室温。
2.称取一定量的干燥树脂样品。
3.将树脂样品放入恒温烘箱中，在一定温度和时间下进行预热。
4.取出样品，将其放置于密封器皿中快速冷却至室温。
5.在天平上称取密封器皿的质量，记录下初始质量。
6.将密封器皿中的树脂样品放入烘箱中，在一定温度和时间下进行干燥。
7.取出样品，将其放置于密封器皿中快速冷却至室温。
8.在天平上称取密封器皿的质量，记录下干燥后的质量。
9.根据初始质量和干燥后的质量计算树脂的含水量百分比。
二、卤素化合物滴定法卤素化合物滴定法是一种常用的树脂含水量测定方法。
该方法基于树脂中水分与卤素化合物之间的反应来进行测定。
具体操作步骤如下：1.将一定量的树脂样品放入容器中。
2.加入适量的卤素化合物，并充分搅拌混合。
3.等待反应完成，观察溶液的颜色变化。
4.使用标准的溶液滴定树脂溶液，直到颜色变化消失。
5.根据滴定溶液的体积和浓度可以计算出树脂的含水量。
三、红外光谱法红外光谱法是一种准确和快速测定树脂含水量的方法。
该方法基于树脂中水分吸收红外光的特性来进行测定。
1.将树脂样品制备成薄片。
2.使用红外光谱仪进行扫描，记录下光谱图。
3.分析光谱图中水分吸收峰的强度和位置。
4.使用标准曲线法计算出树脂的含水量。
四、库仑滴定法库仑滴定法是一种适用于水溶性树脂的测定方法。
该方法基于库仑滴定仪测量树脂样品中的水分含量。
具体操作步骤如下：1.将树脂样品溶解在适量的溶剂中。
2.将样品溶液放入滴定仪中。
3.开始滴定，直到观察到终点指示剂的颜色变化。
4.根据滴定液消耗的体积和浓度可以计算出树脂的含水量。
以上是几种常见的树脂含水量测定方法。
每种方法都有其优点和适用范围，具体选择方法时应根据实际情况进行选择。
此外，在进行测定时，应注意操作的标准化和准确性，以保证测试结果的可靠性。
制动液含水量测试方法
制动液含水量测试方法
制动液是车辆制动系统中必不可少的液体，它的性能直接关系到车辆的制动效果。
制动液中过多的水分会降低制动液的沸点和抗腐蚀性能，从而降低了制动系统的安全性能。
因此，定期检测制动液中的含水量是非常重要的。
以下是一种常用的制动液含水量测试方法：
1.准备工作：
- 准备一个测试液管，其中一根儿口连接到带有制动液样品的
车辆的制动油管上，另一根接入一个试管。
- 为了有效保护测试液管免受杂质污染，可以使用一个移液器
和过滤器来净化制动液样品。
2.测试液的准备：
- 准备一定量的无水无油的乙醇或异丙醇作为测试液。
- 在测试液中加入一滴指示剂，通常为品红溶液或甲基橙溶液。
3.测试步骤：
- 打开车辆的制动油管阀门，让制动液进入测试液管中。
- 观察测试液管中是否出现指示剂与制动液混合后产生颜色变
化的现象。
如果颜色变化明显，则表示制动液含水量较高。
4.结果判断：
- 根据颜色变化的程度，判断制动液中的含水量高低。
通常情
况下，制动液颜色变化程度越大，含水量越高。
这是一种常用的制动液含水量测试方法，通过观察颜色变化可以快速判断制动液中的水分含量。
但是，这个方法有一定的局限性，只能判断含水量是否超过一定的阈值，并不能精确测量出具体的含水量。
为了得到更精确的测试结果，可以使用专业的制动液含水量测试仪器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
含水量测试方法
1、本试验可用于测定土的含水率，计算图的干密度、孔隙比、孔隙率、饱和度等指标
2、引用标准 TB10102-2010 7.1.3
3、仪器设备：
1）电人干燥箱：应能控制温度为105～110℃
2）真空干燥箱：应能控制温度为65～70℃
3）天平：称量200g、分度值0.01g，称量1000g,分度值0.2g. 4）称量盒：直径50mm、高度30mm，长200mm、宽100mm、高40mm，可采用等质量称量盒。
5）干燥箱：内用硅胶干燥剂。
4、试验步骤：
4.1根据不同类土称取代表性式样质量，放入称量盒内，立即盖好盒盖，将盒外附着的土擦净后称量。
称量时刻在天平放砝码的盘内放上等质量的称量盒，即称量盒内，盖上盒盖，称盒加湿土质量，准确至0.01g。
4.2打开盒盖，将盒置于烘箱内，在105～110℃的恒温下烘至恒重。
烘干时间对粘土、粉土不得少于8h，对砂土不得少于6h，对含有机质超过干土质量5%的土，应将温度控制在65～70℃的恒重下烘至恒重。
4.3将称量盒从烘箱中取出，盖上盒盖，放入干燥容器。
