击实试验含水量计算公式
标准击实试验测最大干密度和最佳含水量
类
3）仪器设备
天平：感量0 01g 天平：感量0.01g。 台秤：称量10g，感量5g。 台秤：称量10g 感量5 10 圆孔筛：孔径38 mm、25mm 19mm mm、 mm、 mm各一个 其他工具设备。 各一个。 圆孔筛：孔径38 mm、25mm、19mm、5mm各一个。其他工具设备。
图 1 大击实仪
用击实试验结果得到试验土体待定参数方程， 用击实试验结果得到试验土体待定参数方程，对W求导。 求导。 /dw=0 得到试验土体最大干密度ρ 和最佳含水量w 令dρd/dw=0，得到试验土体最大干密度ρdm和最佳含水量w0
图 2 小击实仪
图3
击实锤
4）试样准备
试样用量： 试样用量： 标准击实试验至少进行5次不同含水量击实试验， 标准击实试验至少进行5次不同含水量击实试验，每次击实试验需要使用 的试样： 的试样： 小筒为3kg，大筒为6.5kg。 小筒为3kg，大筒为6 kg。 试样准备： 试样准备： 可以采用干土法或湿土法。 可以采用干土法或湿土法。 土样过5 mm筛 加水，每个试样含水量控制相差2% 3%，闷料6 24h 2%~3% 24h后进 土样过5 mm筛，加水，每个试样含水量控制相差2% 3%，闷料6~24h后进 行击实试验。 行击实试验。
6）试验结果处理
每次击实试验得到的含水量和湿密度，每次试验得到的干密度： 每次击实试验得到的含水量和湿密度，每次试验得到的干密度： ρd=ρs/（1+0.01W） ρ （ ） 绘制成干密度—含水量曲线， w曲线： 绘制成干密度 含水量曲线，即ρd—w曲线： 含水量曲线 ρd=aw2+bw+c 式中 待定系数。 a、b、c—待定系数。 待定系数
5）击实试验
（1）将试筒组装好后放在坚硬的地面上，土样分层装入。 ）将试筒组装好后放在坚硬的地面上，土样分层装入。 每层装土量：小筒分 层装入 每层装土量为400~500g； 层装入， 每层装土量：小筒分5层装入，每层装土量为 ； 大筒分3层装入，每层装土量为 大筒分 层装入，每层装土量为800~900g。 层装入 。 （2）按规定的次数进行击实，击完一层后进行拉毛处理，再进行下一层 ）按规定的次数进行击实，击完一层后进行拉毛处理， 击实，直到完成击实工作。 击实，直到完成击实工作。 注意最后一次击实土样顶面应满足以下条件： 注意最后一次击实土样顶面应满足以下条件： 小筒高于筒顶面应小于5mm；大筒高于筒顶面应小于6mm。 ；大筒高于筒顶面应小于 小筒高于筒顶面应小于 。 （3）用修土刀对击实筒顶面进行修整，直到将顶面修平为止。 ）用修土刀对击实筒顶面进行修整，直到将顶面修平为止。 （4）称重，之后进行脱模，取中部土样进行含水量试验。 ）称重，之后进行脱模，取中部土样进行含水量试验。 （5）重复以上试验步骤，直到完成所有土样击实工作。 ）重复以上试验步骤，直到完成所有土样击实工作。实验源自 实验1 标准击实试验1）目的
轻型和重型击实试验对比分析

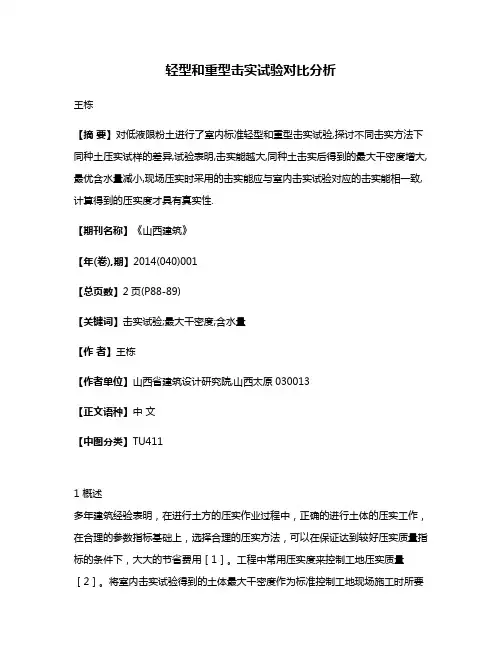

轻型和重型击实试验对比分析王栋【摘要】对低液限粉土进行了室内标准轻型和重型击实试验,探讨不同击实方法下同种土压实试样的差异,试验表明,击实能越大,同种土击实后得到的最大干密度增大,最优含水量减小,现场压实时采用的击实能应与室内击实试验对应的击实能相一致,计算得到的压实度才具有真实性.【期刊名称】《山西建筑》【年(卷),期】2014(040)001【总页数】2页(P88-89)【关键词】击实试验;最大干密度;含水量【作者】王栋【作者单位】山西省建筑设计研究院,山西太原030013【正文语种】中文【中图分类】TU4111 概述多年建筑经验表明，在进行土方的压实作业过程中，正确的进行土体的压实工作，在合理的参数指标基础上，选择合理的压实方法，可以在保证达到较好压实质量指标的条件下，大大的节省费用［1］。
工程中常用压实度来控制工地压实质量［2］。
将室内击实试验得到的土体最大干密度作为标准控制工地现场施工时所要求达到的干密度。
室内击实试验是模拟工程实际情况，在室内利用击实仪，将土体按照一定的标准试验方法进行击实，测定土体击实后的干密度与含水量之间的关系，并确定最大干密度及最优含水量，从而在现场通过压实度对压实施工质量进行控制，检验施工过程中压实度是否达到有关规定。
事实上，土体在现场的碾压或夯实与室内击实试验是有区别的。
室内击实试验也分为标准轻型与重型两种，二者反映的击实能不同，得到的击实曲线也不同。
因此，有必要探讨两种击实试验之间的差异，为合理选择击实能与击实方法提供参考。
2 轻型与重型击实试验我国各行业对轻型和重型击实试验的击实标准规定有所不同，但相差不大［3-5］。
SL 237-1999土工试验规程和GB/T 50123-1999土工试验方法标准中击实标准的规定基本相同，JTJ 051-93公路土工试验规程中击实标准在锤底直径、落距、击实筒尺寸和层击数等方面与前二者有略微的差别。
GB/T 50123-1999中轻、重型击实标准有关参数见表1。
土的击实试验
土的击实试验土的击实试验000本试验分轻型击实和重型击实。
小试筒适用一径不大于25毫米的土，大试筒适用于粒径不大于38毫米的土。
2 仪器设备2.1 标准击实仪(见图16.0.2-1)和图16.0.2-2)。
轻、重型试验方法和设备的主要参数应符合表16.0.2的规定。
击实试验方法种类表16.0.2 试验方法类别锤底直径(cm) 锤质量(kg) 落高(cm) 试筒尺寸层数每层击数击实功(kJ/m3) 最大粒径(mm) 内径(cm) 高(cm) 容积(cm3) 轻型 I法 I.1 5 2.5 30 10 12.7 997 3 27 598.2 25 I.2 5 2.5 30 15.2 12 2177 3 59 598.2 38 重型 II法 II.1 5 4.5 45 10 12.7 997 5 27 2687.0 25 II.2 5 4.5 45 15.2 12 2177 3 98 2677.2 38 2.2 烘箱及干燥器。
2.3 天平：感量0.01g。
2.4 台秤：称量10千克，感量5克。
2.5 圆孔筛：孔径38毫米、25毫米、19毫米和5毫米各1个。
2.6 拌和工具：400毫米*600毫米、深70毫米的金属盘、土铲。
2.7 其它：喷水设备、碾土器、盛土盘、量筒、推土器、铝盒、修土刀、平直尺等。
试料用量表16.0.3 使用方法类别试筒内径(cm) 最大粒径(mm) 试料用量(kg) 干土法试样重复使用 a 10 5 3 10 25 4.5 15.2 38 6.5 干土法，试样不重复使用 b 10 至25 至少5个试样，每个3个 15.2 至38 至少5个试样，每个6 湿土法，试样不重复使用 c 10 至25 至少5个试样，每个3 15.2 至38 至少5个试样，每个6 3 试样本试验可分别采用不同的方法准备试样，各方法可按表16.0.3准备试料。
3.1 干土法(土重复使用)将具有代表性的风干或在50摄氏度温度下烘干的土样放在橡皮板上，用圆木棍碾散，然后过不同孔径的筛(视粒径大小而定)。
土的含水率试验
实验一 土的含水率试验（一）、试验目的土的含水率指土在105—1100C 下烘于恒量时所失去的水的质量和干土质量的百分比值。
土在天然状态下的含水率称为土的天然含水率。
所以，试验的目的：测定土的含水率。
（二）、试验方法适用范围1、烘干法：室内试验的标准方法，一般粘性土都可以采用。
2、酒精燃烧法：适用于快速简易测定细粒土的含水率。
3、比重法：适用于砂类土。
（三）、烘干法试验1、仪器设备①烘箱：采用电热烘箱；②天平：称量200g,分度值0.01g ；③其他：干燥器，称量盒。
2、操作步骤（1）取代表性试样，粘性土为15—30g,砂性土、有机质土为 50g,放入质量为m 0的称量盒内，立即盖上盒盖，称湿土加盒总质量m 1，精确至0.01g.（2）打开盒盖，将试样和盒放入烘箱，在温度105——1100C 的恒温下烘干。
烘干时间与土的类别及取土数量有关。
粘性土不得少于8小时；砂类土不得少于6小时；对含有机质超过10%的土，应将温度控制在65——700C 的恒温下烘至恒量。
（3）将烘干后的试样和盒取出，盖好盒盖放入干燥器内冷却至室温，称干土加盒质量m 2为，精确至0.01g 。
3、计算含水率：按下式计算 %1000221⨯--==m m m m m m w s w4、要求：（1）计算准确至0.1%；（2）本试验需进行2次平行测定，取其算术平均值，5、本试验记录格式详见报告 实验二 土的密度试验（一）、试验目的测定土在天然状态下单位体积的质量。
（二）、试验方法与适用范围一般粘性土，宜采用环刀法易破碎，难以切削的土，可采用蜡封法对于砂土与砂砾土，可用现场的灌砂法或灌水法。
（三）、环刀法的试验1、仪器设备①符合规定要求的环刀；②精度为0.01g 的天平；③其他：切土刀，凡士林等。
2、操作步骤（1）测出环刀的容积V ，在天平上称环刀质量m 1。
（2）取直径和高度略大于环刀的原状土样或制备土样。
（3）环刀取土：在环刀内壁涂一薄层凡士林，将环刀刃口向下放在土样上，随即将环刀垂直下压，边压边削，直至土样上端伸出环刀为止。
土工击实试验检验原始记录
计算公式
干密度（g/cm³）ρ
2
备注
审核：
土工击实试验检验原始记录
试验日期：
试验环境
土质类别
试验结果
2
3
4
5
委托日期 击实类别
6
3
4
5
6
7
8
9
10
11
12
ρ2=ρ1/ （1+w）
含水量（%）w 复核：
w=m水/m干
湿密度（g/cm ³）ρ1
试验：
超尺寸颗 粒含量(%) 每层击数 (次) 最佳含水量 (%) 修正后最佳 含水量(%) 最大干密度 (g/cm3)
超粒径颗粒修 正后最大干密 度(g/cm3)
击实曲线示意图
击实曲线图见报告
ρ1=m1/V
第1页/共1页
试验编号:
样品名称 检测设备
检测方法
试样编号
1
筒加试样质量(g)
筒质量(g)
试样质量(g)（m1）
筒体积(cm3)（V)
湿密度(g/cm3)ρ1
盒号
1
2
盒质量(g) 盒加湿土质量(g) 盒加干土质量(g) 水份质量（m水）
干土质量(g)（m干） 含水量(%)w
平均含水量(%)
干密度(g/cm3)ρ2
土的击实试验+含水率
❖ 1、影响压实的因素
影响土压实性的因素很多，主要有含水率、击实功能、
土的种类和级配等
1.含水率的影响
ρd
ρdmax
当含水率较低时，击实后 的干密度随含水率的增加 而增大。而当干密度增大 到某一值后，含水率的继
续增加反招致干密度的减
小。干密度的这一最大值
称为该击数下的最大干密
度，与它对应的含水率称
2、将风干土样碾碎后过5mm的筛（轻型击实试验）或过20mm的筛（重 型击实试验），将筛下的土样搅匀，并测定土样的风干含水率。
3、根据土的塑限预估最佳含水率，加水湿润制备不少于5个含水率的试样， 含水率一次相差为2%，且其中有两个含水率大于塑限，两个含水率小 于塑限，一个含水率接近塑限。按下式计算制备试样所需的加水量：
。 2、适用范围：粘质土、粉质土、砂类土和有机质土类
3、试验仪器： 烘箱：电热烘箱温度能保持105～110℃
天平：感量0.1g 干燥器 称量盒（为简化步骤，可定期(3～6个月)秤量盒质量）
4、试验步骤
1）、取代表性试样15-30g（砂性土、有机质土50g,砂砾石1000g~2000g）， 放入铝盒内，迅速盖好铝盒盖，称量M1，减去铝盒质量M0，准确至0.1g。
7、用推土器将试样从击实筒中推出，从试样中心处取；取两份一定量土料 （轻型击实试验15~30g，重型击实试验50~100g）测定土的含水率， 两份土样的含水率的差值应不大于1%。
五、成果整理 1、计算干密度：
d 1 w
2、计算饱和含水率：
wsat1d
1 Gs
10% 0
式中：Gs为土的饱和面干比重。
平直尺、量筒、测含水率设备及保温设备等。
手动击实筒
电动击实仪
工程岩土与测试：土的击实试验
击实试验-重型击实仪法
2.仪器设备
• 目前国内常用的室内击实方法有轻型击实和重型击实，这里介绍 重型击实，所用仪器设备有：
• 击实仪、天平、标准筛、喷水设备等。
3
击实试验-重型击实仪法
• 3.操作步骤（全部放视频，对应位置配上语音即可） •3.1制备土样（播放视频：0`19``-1`40``） •取代表性风干土样，放在橡皮板上，用木 棒碾散，过5mm筛，取15-20g。
8`38``)
9
击实试验-重型击实仪法
4.数据整理
• 4.1 计算
• （1）计算击实后的试样的含水率： ω
w ( m 1) 100% md
• （2）计算击实后各试样的干密度： d土的饱和含水率： ωsat
•
wsat
(w d
1 GS
) 100%
10
击实试验-重型击实仪法
6
击实试验-重型击实仪法
3.2分成击实（视频1`43``- 2`17``）
• 将击实筒固定在刚性底板上，装好护筒，在
击实筒和护筒内壁涂薄层凡士林，取制备好
的试样2-5kg，选击实方法分3次倒入筒内， 每层击实次数为94击。
（此图可以放在视频1`43``- 2`17``处的右下方） 7
击实试验-重型击实仪法
按四分法至少准备5个试样，分别加入不同水分（按2%-3%含水 率递增），均匀搅拌后，装入保湿器或塑料袋内，浸润备用。浸润 时间一般是：高塑性土不少于24h，低塑性土不少于12h。
4
击实试验-重型击实仪法
闷料示意图(此图可以放在视频1`01``-1`19``处的右下方)
5
击实试验-重型击实仪法
闷料示意图（此图可以放在视频1`40``处的右下方）
击实
击实（ＪＴＪ051-93Ｔ0131-93）1、击实的目的：是为了给工地施工提供一个标准密度，用于控制现场密度（压实度）。
适用范围：适用于细粒土持量百分数大于15％的土；表面振动压实仪法（振动台法）适用于细粒土小于15％的无粘性自由排水粗粒土和巨粒土。
2、备料：1）将来料风干碾散过筛，当试样中有大于38mm颗粒时，应先取出大于38mm颗粒，并求得其百分率Ｐ，把小于38mm部分做击实试验，按下面公式分别对试验所得的最大干密度和最佳含水量进行校正（适用于大于38mm颗粒的含量小于30％时）。
2）最大干密度按下式校正校正后的最大干密度＝1/（1-0.01*大于38mm颗粒百分数）/最大干密度+0.01*大于38mm 颗粒百分数/大于38mm颗粒粒的毛体积相对密度。
3）将试样混拌均匀（含水量一致），然后将料分成5份或6份（质量相同），小筒每份料3千克，大筒每份料6千克。
4）测含水量求出每份料的干土重（湿土重/1+含水量）5）按2%递增加水，中间最佳（估计）例：估计最佳含水量是抓起成团，落地开花状或塑限含水量或经验。
第一份料2%加水拌和，重复这一过程，直至抓起成团，落地开花状，为估计最佳含水量，余料以它为准加水两份递增（2%），两份递减，拌和均匀装入塑料袋闷料一夜，备用。
6）湿土法（土不重复使用）对于高含水量土，可省略过筛步骤，用手拣除大于38mm的粗石子即可。
3、选择轻重型击实：1）道桥用重型击实2）回填管道用轻型击实。
4、选择大筒小筒：小于25mm用小筒（体积997），轻型3层27下，重型5层27次。
小于38mm用大筒（体积2177）轻型3层59下，重型3层98次。
5、击实：击实时击实锤应自由垂直落下，锤迹均匀分布于土样面，一层击实完后，将试样层面“拉毛”，然后装料击第二层，重复上述操作击实其余各层。
击实后高出量，小筒不超过5mm，大筒不超过6mm。
刮平称重脱模测含水量。
6、计算：Ｍ/Ｖ＝湿密度湿密度/（1+含水量）＝干密度求出每份料的干密度和含水量7、绘图以干密度为纵坐标，含水量为横坐标，绘制干密度与含水量的关系曲线，曲线上峰值点的纵，横坐标分别为最大干密度和最佳含水量。
