配电自动化系统安全防护方案实用版
配电自动化系统安全防护方案
配电自动化系统安全防护方案一、背景介绍配电自动化系统是现代电力系统中的重要组成部分，它能够实现对电力设备的远程监控和控制，提高电力系统的可靠性和安全性。
然而，随着信息技术的发展，配电自动化系统也面临着越来越多的网络安全威胁，如黑客攻击、恶意软件等，这些威胁可能导致系统瘫痪、数据泄露等严重后果。
因此，制定一套完善的配电自动化系统安全防护方案势在必行。
二、安全威胁分析1. 黑客攻击：黑客可能通过网络渗透、密码破解等手段入侵配电自动化系统，获取系统权限并进行恶意操作。
2. 恶意软件：恶意软件可能通过电子邮件、可移动存储设备等途径传播到配电自动化系统中，破坏系统正常运行。
3. 数据泄露：未经授权的人员可能窃取配电自动化系统中的敏感数据，导致信息泄露和隐私侵犯。
三、安全防护方案为了保障配电自动化系统的安全性，我们提出以下安全防护方案：1. 网络安全措施- 网络隔离：将配电自动化系统与其他网络隔离，减少黑客攻击的风险。
- 防火墙：安装防火墙，对进出系统的网络流量进行过滤和监控，阻止未经授权的访问。
- 网络加密：使用加密技术对系统通信进行加密，确保数据传输的机密性和完整性。
2. 访问控制措施- 强密码策略：要求用户设置强密码，并定期更换密码，防止密码被破解。
- 多因素身份验证：采用多种身份验证方式，如指纹识别、虹膜识别等，提高系统的安全性。
- 权限管理：对系统中的用户进行权限管理，确保每个用户只能访问其所需的功能和数据。
3. 安全监控措施- 安全日志记录：记录系统的操作日志和安全事件，便于事后溯源和安全事件的分析。
- 实时监控：部署安全监控系统，对系统进行实时监控，及时发现异常行为并采取相应措施。
- 安全漏洞扫描：定期对系统进行安全漏洞扫描，及时修补系统中的安全漏洞，提高系统的安全性。
4. 员工培训与意识提升- 安全培训：定期组织员工参加安全培训，提高员工的安全意识和应对安全威胁的能力。
- 安全政策宣传：制定并宣传公司的安全政策，明确员工的安全责任和义务。
配电自动化系统安全防护方案
配电自动化系统安全防护方案配电自动化系统是现代电力系统中的重要组成部份，其安全性对电力系统的稳定运行具有至关重要的作用。
为了确保配电自动化系统的安全性，必须采取一系列的安全防护措施。
本文将就配电自动化系统的安全防护方案进行详细介绍。
一、物理安全防护1.1 系统设备放置：将系统设备放置在安全、密封的机房内，避免受到外部环境的影响。
1.2 门禁系统：设置门禁系统，只允许授权人员进入机房，防止未经授权的人员进入。
1.3 视频监控：安装视频监控系统，实时监控机房内的情况，及时发现异常情况并采取措施。
二、网络安全防护2.1 防火墙设置：在配电自动化系统中设置防火墙，对网络流量进行监控和过滤，防止恶意攻击。
2.2 漏洞修补：及时对系统中的漏洞进行修补，保证系统的安全性。
2.3 加密传输：采用加密传输技术，确保数据在传输过程中不被窃取或者篡改。
三、访问控制安全防护3.1 强密码设置：要求用户设置强密码，并定期更换密码，增加系统的安全性。
3.2 双因素认证：采用双因素认证方式，提高系统的访问控制安全性。
3.3 权限管理：对用户进行权限管理，确保用户只能访问其需要的功能和数据，避免权限过大造成的安全隐患。
四、数据备份与恢复4.1 定期备份：定期对系统数据进行备份，确保数据不会因为意外事件丢失。
4.2 离线备份：将备份数据存储在离线设备中，防止备份数据被网络攻击破坏。
4.3 数据恢复测试：定期进行数据恢复测试，确保备份数据的有效性和可靠性。
五、安全培训与意识提升5.1 员工培训：对系统操作人员进行安全培训，提高其安全意识和应急处理能力。
5.2 安全意识教育：定期开展安全意识教育活动，增强员工对系统安全的重视程度。
5.3 应急演练：定期组织应急演练，提高员工在紧急情况下的应对能力和协作能力。
通过以上安全防护方案的实施，配电自动化系统的安全性将得到有效提升，保障电力系统的稳定运行和数据的安全性。
希翼各电力系统管理部门和运营商能够重视配电自动化系统的安全防护工作，确保电力系统的可靠性和安全性。
配电自动化系统安全防护方案
配电自动化系统安全防护方案配电自动化系统是现代工业生产中不可或缺的重要组成部分，其安全防护至关重要。
本文将从多个方面探讨配电自动化系统的安全防护方案。
一、物理安全防护1.1 安装固定式屏蔽罩：在配电自动化系统周围安装固定式屏蔽罩，避免人员误碰或非授权人员接近系统设备。
1.2 设置安全警示标识：在配电自动化系统设备周围设置明显的安全警示标识，提醒人员注意危险。
1.3 定期检查维护：定期对配电自动化系统的设备进行检查和维护，确保设备正常运行，避免潜在安全隐患。
二、网络安全防护2.1 防火墙设置：在配电自动化系统的网络中设置防火墙，控制网络流量，阻止恶意攻击和未经授权的访问。
2.2 更新安全补丁：及时更新配电自动化系统中的安全补丁，修复已知漏洞，提高系统的安全性。
2.3 强化访问控制：采用强化的访问控制策略，限制用户权限，避免未经授权的操作对系统造成危害。
三、数据安全防护3.1 数据备份：定期对配电自动化系统中的数据进行备份，确保数据的安全性和完整性。
3.2 数据加密：采用数据加密技术，保护配电自动化系统中的敏感数据不被未经授权的访问窃取。
3.3 安全审计：建立安全审计机制，对系统中的操作进行记录和审计，及时发现异常行为。
四、应急响应机制4.1 制定应急预案：建立配电自动化系统的应急预案，明确各种安全事件的处理流程和责任人。
4.2 演练演练：定期组织应急演练，提高人员应对突发事件的能力和效率。
4.3 定期评估改进：定期对应急响应机制进行评估和改进，不断提升系统的安全性和应对能力。
五、人员安全意识培训5.1 安全意识培训：对配电自动化系统相关人员进行安全意识培训，提高他们对安全问题的认识和应对能力。
5.2 定期考核评估：定期对人员进行安全知识考核评估，发现问题及时纠正。
5.3 奖惩机制建立：建立奖惩机制，激励人员重视安全工作，同时对违规行为进行惩罚。
综上所述，配电自动化系统的安全防护方案需要从物理安全、网络安全、数据安全、应急响应和人员安全意识培训等多个方面综合考虑，确保系统运行的安全可靠性。

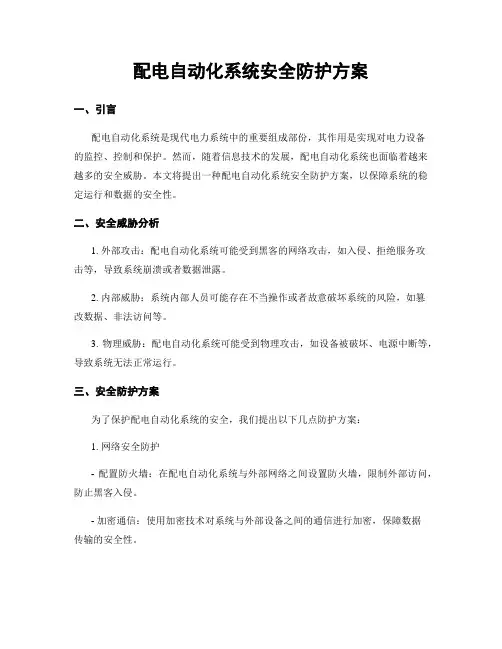

配电自动化系统安全防护方案
配电自动化系统安全防护方案一、引言配电自动化系统是现代电力系统中的重要组成部份，其作用是实现对电力设备的监控、控制和保护。
然而，随着信息技术的发展，配电自动化系统也面临着越来越多的安全威胁。
本文将提出一种配电自动化系统安全防护方案，以保障系统的稳定运行和数据的安全性。
二、安全威胁分析1. 外部攻击：配电自动化系统可能受到黑客的网络攻击，如入侵、拒绝服务攻击等，导致系统崩溃或者数据泄露。
2. 内部威胁：系统内部人员可能存在不当操作或者故意破坏系统的风险，如篡改数据、非法访问等。
3. 物理威胁：配电自动化系统可能受到物理攻击，如设备被破坏、电源中断等，导致系统无法正常运行。
三、安全防护方案为了保护配电自动化系统的安全，我们提出以下几点防护方案：1. 网络安全防护- 配置防火墙：在配电自动化系统与外部网络之间设置防火墙，限制外部访问，防止黑客入侵。
- 加密通信：使用加密技术对系统与外部设备之间的通信进行加密，保障数据传输的安全性。
- 强化身份认证：采用双因素身份认证，例如使用密码和指纹识别等方式，确保惟独授权人员能够访问系统。
2. 内部安全管理- 访问控制：建立严格的权限管理机制，限制不同用户的访问权限，确保惟独授权人员能够进行操作。
- 监控与审计：安装监控系统，对系统进行实时监测，并记录操作日志，以便发现异常行为并进行追溯。
- 培训与教育：定期对系统管理员和操作人员进行安全培训，提高其安全意识和技能，防范内部威胁。
3. 物理安全保障- 设备保护：将配电自动化系统的设备放置在安全可控的区域内，加装监控摄像头，防止设备被非法破坏。
- 电源备份：为系统提供备用电源，以应对电源中断等突发情况，确保系统能够持续运行。
四、安全防护措施的效果评估为了确保安全防护措施的有效性，我们建议进行以下评估措施：1. 安全漏洞扫描：定期对配电自动化系统进行安全漏洞扫描，发现并修复系统中的漏洞，及时消除潜在的安全风险。
2. 渗透测试：请专业的安全团队进行渗透测试，摹拟真实攻击场景，评估系统的安全性和反抗能力。

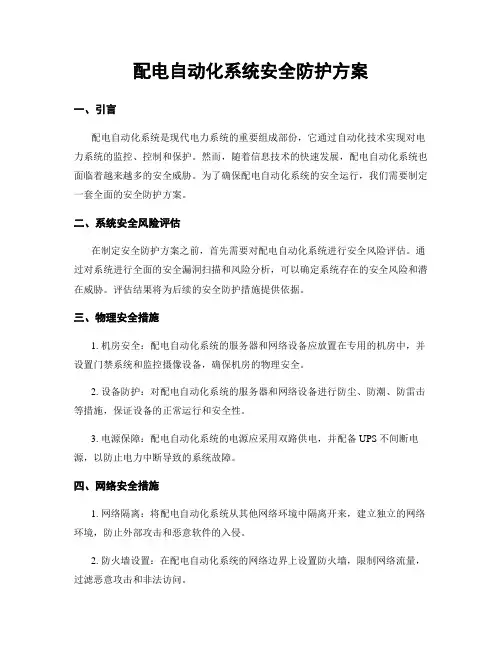

配电自动化系统安全防护方案
配电自动化系统安全防护方案一、引言配电自动化系统是现代电力系统的重要组成部份，它通过自动化技术实现对电力系统的监控、控制和保护。
然而，随着信息技术的快速发展，配电自动化系统也面临着越来越多的安全威胁。
为了确保配电自动化系统的安全运行，我们需要制定一套全面的安全防护方案。
二、系统安全风险评估在制定安全防护方案之前，首先需要对配电自动化系统进行安全风险评估。
通过对系统进行全面的安全漏洞扫描和风险分析，可以确定系统存在的安全风险和潜在威胁。
评估结果将为后续的安全防护措施提供依据。
三、物理安全措施1. 机房安全：配电自动化系统的服务器和网络设备应放置在专用的机房中，并设置门禁系统和监控摄像设备，确保机房的物理安全。
2. 设备防护：对配电自动化系统的服务器和网络设备进行防尘、防潮、防雷击等措施，保证设备的正常运行和安全性。
3. 电源保障：配电自动化系统的电源应采用双路供电，并配备UPS不间断电源，以防止电力中断导致的系统故障。
四、网络安全措施1. 网络隔离：将配电自动化系统从其他网络环境中隔离开来，建立独立的网络环境，防止外部攻击和恶意软件的入侵。
2. 防火墙设置：在配电自动化系统的网络边界上设置防火墙，限制网络流量，过滤恶意攻击和非法访问。
3. 安全认证和访问控制：对配电自动化系统的用户进行身份认证，并限制用户的访问权限，确保惟独授权用户才干访问系统。
4. 漏洞管理：定期对配电自动化系统进行漏洞扫描和补丁更新，及时修复系统中存在的安全漏洞。
五、数据安全措施1. 数据备份：对配电自动化系统的关键数据进行定期备份，确保数据的完整性和可恢复性。
2. 数据加密：对配电自动化系统的敏感数据进行加密传输和存储，防止数据被非法获取和篡改。
3. 安全审计：记录配电自动化系统的操作日志和安全事件，定期进行安全审计，发现并处理异常行为。
六、人员培训和意识提升1. 安全培训：对配电自动化系统的管理员和操作人员进行安全培训，提高其安全意识和应急处理能力。
配电自动化系统安全防护方案
配电自动化系统安全防护方案一、引言配电自动化系统是现代工业生产中不可或缺的一部分，它能够有效地管理和控制电力系统的运行。
然而，随着信息技术的发展，配电自动化系统也面临着越来越多的安全威胁。
为了保障配电自动化系统的安全运行，制定一套全面的安全防护方案是非常重要的。
二、系统概述配电自动化系统是由监控设备、控制器、执行器等组成的复杂系统。
其主要功能包括实时监测电力设备状态、进行远程控制操作、数据采集和分析等。
为了保证系统的安全运行，我们需要制定一套综合的安全防护方案。
三、安全威胁分析1. 外部攻击：黑客利用网络漏洞、恶意软件等手段，对配电自动化系统进行攻击，可能导致系统瘫痪、数据泄露等严重后果。
2. 内部威胁：员工误操作、内部人员恶意破坏等因素也可能对系统安全造成威胁。
四、安全防护措施为了保护配电自动化系统的安全，我们可以采取以下安全防护措施：1. 网络安全防护：建立防火墙、入侵检测系统等，对网络进行实时监控和防护，及时发现并阻止潜在的攻击。
2. 身份认证与访问控制：对系统的用户进行身份认证，并设置不同的权限，限制用户的访问范围，防止未经授权的操作。
3. 数据加密与备份：对系统中的重要数据进行加密存储，确保数据的机密性和完整性。
同时，定期进行数据备份，以防止数据丢失。
4. 安全培训与意识提升：对系统管理员和用户进行安全培训，提高其安全意识和技能，减少人为因素对系统安全的影响。
5. 定期漏洞扫描和安全评估：定期对系统进行漏洞扫描和安全评估，及时发现并修复系统中存在的安全漏洞。
6. 物理安全措施：加强对配电自动化系统所在机房的物理安全措施，限制非授权人员进入机房，防止设备被恶意破坏。
五、应急响应与恢复1. 建立应急响应机制：制定应急预案，明确各部门的职责和应急响应流程，以便在系统遭受攻击或发生故障时能够及时、有效地应对。
2. 数据备份与恢复：定期备份系统数据，并建立完善的数据恢复机制，以防止数据丢失和系统故障对生产造成重大影响。
配电自动化系统安全防护方案
配电自动化系统安全防护方案一、引言配电自动化系统是现代工业生产中不可或缺的一部分，它能够提高生产效率、减少人为错误，并实现对电力设备的远程监控与控制。
然而，随着信息技术的快速发展，配电自动化系统也面临着越来越多的安全威胁。
为了保障配电自动化系统的安全稳定运行，本文将提出一套完善的安全防护方案。
二、系统安全威胁分析1. 外部攻击：包括黑客攻击、病毒攻击、网络钓鱼等，可能导致系统瘫痪、数据泄露等安全问题。
2. 内部威胁：包括员工误操作、内部恶意行为等，可能导致系统故障、数据篡改等安全问题。
3. 物理威胁：包括火灾、水灾、电力故障等，可能导致系统停电、设备损坏等安全问题。
三、安全防护方案1. 网络安全防护a. 防火墙：配置防火墙，限制外部网络对系统的访问，防止黑客入侵。
b. 网络隔离：将配电自动化系统与其他网络分隔开来，减少内部攻击的风险。
c. 安全认证：采用强密码策略，定期更新密码，并设置多重身份认证机制，确保只有授权人员能够访问系统。
d. 病毒防护：安装有效的杀毒软件，并定期更新病毒库，及时检测和清除病毒。
2. 数据安全防护a. 数据备份：定期对系统数据进行备份，并将备份数据存储在安全的地方，以防止数据丢失。
b. 数据加密：对敏感数据进行加密处理，确保数据在传输和存储过程中不被窃取。
c. 权限管理：建立严格的权限管理机制，对不同的用户设置不同的权限，确保数据只被授权人员访问。
d. 审计日志：记录系统的操作日志，及时发现异常行为，并追踪操作记录，以便后期调查和处理。
3. 物理安全防护a. 电力稳定性：采用可靠的电力供应系统，包括备用电源和稳压设备，避免因电力故障导致系统停电。
b. 环境监测：安装温湿度传感器、烟雾传感器等设备，及时监测环境变化，预警火灾等物理威胁。
c. 设备保护：采用防尘、防水、防雷击等措施，保护设备免受物理损坏。
四、安全培训与演练1. 员工培训：定期组织员工进行安全培训，提高员工的安全意识和技能，减少误操作和内部恶意行为的风险。
配电自动化系统安全防护方案
配电自动化系统安全防护方案配电自动化系统是现代工业生产中不可或缺的一部分，它可以提高生产效率，降低能源消耗。
然而，随着技术的不断发展，配电自动化系统也面临着越来越多的安全威胁。
为了保护系统的安全运行，我们需要采取一系列的安全防护措施。
本文将从四个方面详细阐述配电自动化系统的安全防护方案。
一、物理安全防护1.1 硬件设备的安全保护：对于配电自动化系统中的硬件设备，应采取物理隔离的措施，例如安装在专门的机房内，设置门禁系统，确保只有授权人员才能进入。
此外，还可以采用视频监控、防火墙等设备对机房进行全天候监控和保护。
1.2 数据线路的安全保护：配电自动化系统中的数据线路是系统正常运行的重要组成部分，应采取加密技术和防护措施来防止数据泄露和篡改。
可以使用虚拟专用网络（VPN）来建立安全的数据通道，对数据进行加密传输，同时设置防火墙和入侵检测系统，及时发现并阻止网络攻击。
1.3 供电系统的安全保护：为了保证配电自动化系统的稳定运行，供电系统的安全也至关重要。
可以采用备用电源系统，如UPS（不间断电源）和发电机组，以应对突发停电情况。
此外，还应定期检查和维护供电设备，确保其正常运行，避免因供电故障导致系统中断。
二、网络安全防护2.1 访问控制：配电自动化系统应设置严格的访问权限，只有经过授权的人员才能登录和操作系统。
可以采用多层次的身份验证机制，如用户名和密码、指纹识别、动态口令等，增加系统的安全性。
2.2 强化网络防火墙：网络防火墙是保护配电自动化系统免受网络攻击的重要手段。
应设置防火墙规则，限制外部访问，阻止未经授权的网络流量进入系统。
同时，定期更新防火墙软件和规则，及时修补已知的漏洞。
2.3 安全监测和入侵检测：配电自动化系统应安装安全监测和入侵检测系统，及时发现和阻止潜在的安全威胁。
可以使用网络流量分析工具、入侵检测系统和安全事件管理系统等，对系统进行实时监测和分析，及时发现异常行为并采取相应的措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
YF-ED-J2344可按资料类型定义编号配电自动化系统安全防护方案实用版In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment.（示范文稿）二零XX年XX月XX日配电自动化系统安全防护方案实用版提示：该解决方案文档适合使用于从目的、要求、方式、方法、进度等都部署具体、周密，并有很强可操作性的计划，在进行中紧扣进度，实现最大程度完成与接近最初目标。
下载后可以对文件进行定制修改，请根据实际需要调整使用。
摘要论文在描述配电自动化系统的功能和结构的基础上,根据全国电力二次系统安全防护总体方案,提出了配电自动化系统的安全防护方案。
关键词配电自动化;安全防护;二次系统随着人民生活水平的不断提高和国民经济的持续发展,我国对电能的需求量越来越大。
电力用户对供电质量和供电可靠性的要求也越来越高。
电力系统能否安全、经济、可靠地运行,直接关系到国计民生。
近年来在美国、加拿大和一些欧洲国家所发生的大面积停电事件,在国内也发生过多种局部停电事件,这给国民生活和经济建设带来了巨大的影响。
因此,电力系统的安全问题目前是一个大家所重点关注的问题。
电力系统的安全问题,包括电力一次系统的安全问题和二次系统的安全问题。
其中,二次系统由于大量使用了通信技术、网络技术等新技术,使自身的安全问题变得更加复杂、更加紧迫。
本文对二次系统中的配电自动化系统的安全问题进行了分析,提出一种利用电力专用安全隔离装置实现安全防护的方案。
1 配电自动化系统的功能配电自动化系统是对配电网的设备进行远程实时监视、协调及控制的一个集成系统。
它是近些年来发展起来的一门新兴技术,是现代计算机技术和通信技术在配电网监视与控制上的综合应用。
实施配电自动化的主要意义有:在正常运行情况下,通过监视配电网的运行情况,优化配电网运行方式,最大限度地利用配电网的潜能;在配电网发生故障或出现异常运行情况时,能迅速查出故障区段及异常情况,快速隔离故障区段,及时恢复非故障区用户的供电,缩短用户的停电时间,减少停电面积;能根据配电网电压,合理控制无功负荷和电压水平,改善供电质量,降低线路损耗,达到经济运行的目的;能合理控制用电负荷,提高配电网设备的利用率;能实现与电能计费系统的接口,实现自动抄表计费,并保证及时、准确,从而能大幅度提高企业的经济效益和工作效率;提高配电网自动化运行的整体管理水平和服务质量,为用户提供自动化的用电信息服务等。
具体说,配电自动化系统的功能主要体现在以下几个方面:(1)SCDA功能,即数据采集和监视控制功能,是配电自动化系统的基本功能,是配电网实施自动化的基础,支持配电自动化的其它各项功能。
主要包括数据采集和处理;事件及事故报警:事件顺序记录;扰动后追忆;远程控制(遥控);远程调整(遥调)等几个方面。
(2)馈线自动化FA功能:是实现馈电线路的故障检测、定位、故障隔离及正常线路的恢复供电等功能。
包括故障定位、隔离和自动恢复供电;馈电线运行数据检测;就地无功平衡;馈电线电压调整等几个方面。
(3)配电网高级应用软件DPAS功能:以配电网的网络结构及电网的实时、历史运行状态或假定的运行状态为基础,通过理论计算分析配电网当前或未来运行状态的经济性、安全性和可靠性等指标,为配电网安全、经济运行及其规划发展提供参考,主要包括配电网络拓扑、状态估计、潮流计算、线损计算、负荷预测等功能。
(4)配电管理(AM/FM/GIS)功能:即自动作图/设备管理/地理信息系统AM/FM/GIS主要包括自动作图;设备管理;用电管理;规划设计等功能。
(5)负荷管理功能:其直观目标是通过削峰填谷使负荷曲线尽可能变得平坦,通过负荷管理来达到合理使用资源和整体节能的目的。
负荷管理包括降压减载、用户可控负荷周期控制、切除用户负荷等三种方式,实际负荷管理是三种负荷控制方式的有机结合,以实现最佳的负荷控制。
2 配电自动化系统安全防护随着计算机技术、通信技术和网络技术的发展,接入电力数据网络的控制系统越来越多。
而随着电力改革的推进和电力市场的建立,要求在调度中心、电厂、用户等之间进行的数据交换也越来越多。
另外,随着网络技术、E-mail、Web和PC机的广泛使用,病毒和黑客也日益猖獗。
为此,依据《电网和电厂计算机监控系统及调度数据网络安全防护的规定》,同时根据我国电力系统的具体情况,我国制定了《全国电力二次系统安全防护总体方案》,规范和统一我国电网和电厂计算机监控系统及调度数据网络安全防护的规划、实施和监管,防范对电网和电厂计算机监控系统及调度数据网络的攻击侵害及由此引起的电力系统事故,保障电力系统的安全、稳定、经济运行。
配电自动化系统作为电力二次系统的重要组成部分,其安全防护方案必须符合《全国电力二次系统安全防护总体方案》的各项规定和要求。
2·1 电力二次系统安全防护总体策略电力二次系统安全防护策略吸收了安全防护技术的最新成果,根据电力系统的特点,综合采用先进实用的计算机和网络安全技术及隔离技术、公钥技术、证书技术等,形成电力二次系统安全防护的总体策略。
电力二次系统安全防护总体策略可概括为安全分区、网络专用、横向隔离、纵向认证四部分。
(1)安全分区:根据系统中各业务的重要性和对一次系统的影响程度划分为四个安全区,即控制区Ⅰ(实时控制区)、生产区Ⅱ(非控制生产区)、管理区Ⅲ(生产管理区)、信息区Ⅳ(管理信息区),所有系统都置于相应的安全区内,对实时控制系统等关键业务则采用认证、加密等技术进行重点保护。
(2)网络专用:在专用通道上建立调度专用数据网络,实现与其他数据网络的物理隔离,并通过采用多协议标椥槟饨换煌?MPLS?VPN在专网上形成多个相互逻辑隔离的VPN,保障上下级各安全区的纵向互联仅在相同安全区进行,避免安全区纵向交叉。
(3)横向隔离:采用不同强度的安全隔离设备使各安全区中的业务系统得到有效保护,关键是将生产控制系统与管理信息系统及办公自动化系统等实行有效安全隔离,隔离强度应接近或达到物理隔离。
(4)纵向认证:采用认证、加密、访问控制等技术实现生产控制数据的远程安全传输以及纵向边界的安全防护。
2·2 配电自动化系统安全防护方案根据电力二次系统安全防护的总体策略,配电自动化系统的安全防护方案如下:(1)配电自动化系统的安全区划分按照配电自动化系统各个子系统所包含的业务性质和所处的网络位置,配电自动化系统四个安全区可划分为:SCADA系统、DA系统、负荷管理系统和配网实时计算系统等系统因具有实时控制功能而分在安全区Ⅰ;配电工作管理、运行计划和优化、配网调度员培训等在线运行的非控制模块在安全区Ⅱ;另外,由于反向型电力专用安全隔离装置的研制尚未成熟,为了便于配电生产、控制区对GIS的调用,安全区Ⅱ中设有GIS副本;AM/FM/GIS、配网扩展规划和电能交易等管理功能模块在安全区Ⅲ;客户查询和客户账户管理等系统因与外部公共网相连而分在安全区Ⅳ中。
(2)各安全区之间的横向隔离措施安全区Ⅰ与安全区Ⅱ的业务系统都属电力生产系统,采用电力调度数据网络,在线运行,数据交换较多,关系比较密切,故Ⅰ、Ⅱ区之间采用硬件防火墙进行逻辑隔离,禁止E-mail、Web、Telnet、Rlogin等服务穿越安全区之间的隔离设备。
安全区Ⅲ与安全区Ⅳ的业务系统都属管理信息系统,采用电力数据通信网络,数据交换较多,关系比较密切。
Ⅲ、Ⅳ区之间采用硬件防火墙进行逻辑隔离。
安全区Ⅰ、Ⅱ与安全区Ⅲ之间采用经有关部门认定核准的专用横向安全隔离装置??椀缌ψㄓ冒踩衾胱爸媒懈衾搿４影踩瘛ⅱ蛲踩蟛捎谜虬踩衾胱爸玫ハ虼湫畔?由安全区Ⅲ往安全区Ⅰ或Ⅱ采用反向安全隔离装置单向传输信息。
严格禁止E-mail、WEB、TELnet、Rlogin等B/S或C/S方式的网络服务和数据库访问功能穿越专用安全隔离装置,仅允许纯数据的单向安全传输。
反向安全隔离装置采取签名认证和数据过滤措施,仅允许纯文本数据通过,并严格进行病毒、木马等恶意代码的查杀。
(3)安全区与远方通信的纵向安全防护措施安全区Ⅰ、Ⅱ与国家电力调度数据网SPDnet(广域网)相连。
SPDnet采用MPLS?VPN技术构造两个逻辑隔离的子网,即实时子网VPN1和非实时子网VPN2,为安全区Ⅰ、Ⅱ分别提供广域通信服务。
安全区Ⅰ、Ⅱ接入SPDnet时,配置纵向加密认证装置,实现网络层双向身份认证、数据加密和访问控制等安全措施。
安全区Ⅲ与国家电力数据通信网SPTnet(广域网)相连。
安全区Ⅲ通过硬件防火墙接入SPTnet,以保证安全。
安全区Ⅳ通过与硬件防火墙与信息VPN和外部公共网相连。
(4)各安全区内部的安全防护措施各安全区内部安全防护的措施有:禁止安全区Ⅰ/Ⅱ内部的E-mail服务;禁止跨越安全区Ⅰ的WEB服务;允许安全区Ⅱ的纵向WEB服务;WEB 浏览工作站与Ⅱ区业务系统工作站不得共用,而且必须由业务系统向WEB服务器单向主动传送数据;安全区Ⅰ/Ⅱ的重要业务(如SCADA/AGC、电力交易)采用认证加密机制;安全区Ⅰ/Ⅱ内的相关系统间采取访问控制等安全措施;对安全区Ⅰ/Ⅱ的拨号访问,采取认证、加密、访问控制等安全防护措施;安全区Ⅰ/Ⅱ采取防恶意代码措施,病毒库和木马库等软件的更新必须离线进行,不得直接从因特网下载;安全区Ⅲ允许开通E-mail、WEB服务;对安全区Ⅲ拨号访问采取访问控制等安全防护措施;安全区Ⅲ采取防恶意代码措施等。
3 结束语目前,电力系统的安全防护问题已得到电力系统业内人士的广泛关注。
本文提出的配电自动化系统的安全防护方案中的部分内容,主要是从配电控制、生产区到配电管理、信息区的正向部分已在一些系统得到了实施。
随着反向型电力专用安全隔离装置的研制的日趋成熟,从配电管理、信息区到配电控制、生产区的反向部分也将得到广泛的应用。
