表 釜式反应器常见故障与处理方法
故障 搅拌轴转数降 低或停止转动
搪瓷搅拌器脱 落 出料不畅
产生原因 皮带打滑 皮带损坏 电机故障 被介质腐蚀
出料管堵塞 压料管损坏
处理方法
调整皮带 更换皮带 修理或更换电机 更换搪瓷轴或修 补 清理出料管 修理或更换配管
2、特点：反应过程伴有传热、传质和反应物的流动过程。 物理与化学过程相互渗透影响，反应过程复杂化。
上一内容 下一内容 回主目录
2023/10/13
§1-2 反应器的类型
• 反应器的类型： 釜式反应器 管式反应器
操作方式 材料 操作压力 绝热管式
换热管式
上一内容 下一内容 回主目录
2023/10/13
2023/10/13
b. 机械密封
机械密封 结构较复 杂，但密 封效果甚 佳。
上一内容 下一内容 回主目录
2023/10/13
4、换热装置
换热装置是用来加热或冷却反应物料，使之符合工艺 要求的温度条件的设备。
其结构型式主要有夹套式、蛇管式、列管式、外部循 环式等，也可用回流冷凝式、直接火焰或电感加热。
上一内容 下一内容 回主目录
2023/10/13
第六章 反应器
第二节 釜式反应器
上一内容 下一内容 回主目录
2023/10/13
§2-1 反应釜基本结构
（一）基本结构：
壳体 密封装置 换热装置 传动装置
上一内容 下一内容 回主目录
2023/10/13
1、搅拌釜式反应器的壳体结构
壳体结构：一般为碳钢材 料，筒体皆为圆筒型。釜 式反应器壳体部分的结构 包括筒体、底、盖（或称 封头）、手孔或人孔、视 镜、安全装置及各种工艺 接管口等。
化工设计-13 反应器
用途： 已知反应历程和平衡反应的反应方程式，
不考虑动力学可行性，计算同时达到化学 平衡和相平衡的结果。
REquil — 连接
REquil — 模型参数
REquil 模块有四组模型参数：
1、模型设定 (Specifications) 2、化学反应 (Reactions) 3、收敛 (Convergence)
△P代表选定组分 (selected) P的生成摩尔数； △A代表参照组分 (reference) A的消耗摩尔数； real 代表反应器内的实际情况； ideal 代表只有 A→P 一个反应发生时的情况。
RStoic — 示例(1)
甲烷与水蒸汽在镍催化剂下的转化反应为：
CH 4 2H2O CO2 4H2
原料气中甲烷与水蒸汽的摩尔比为14，流量为 100 kmol/hr。 若反应在恒压及等温条件下进行，系统总 压为0.1013 MPa，温度为 750 ℃，当反应器出 口处 CH4 转化率为 73% 时， CO2 和 H2 的产量是 多少？反应热负荷是多少？
RStoic — 示例(2)
反应和原料同示例 (1) ，若反应在恒压 及绝热条件下进行，系统总压为0.1013 MPa， 反应器进口温度为 950 ℃，当反应器出口处 CH4 转化率为 73% 时，反应器出口温度是多 少？
RYield — 产率
产率设置有四个选项： 1、组分产率 (Component yields) 2、组分映射 (Component mapping) 3、石油馏分表征 (Petro characterization) 4、用户子程序 (User subroutine)
RYield — 组分产率
RStoic — 化学反应
定义RStoic中进行的每一个化学反应的编 号、化学计量关系、产物生成速率或反应物转 化率。并指明计算多个反应的转化率时是否按 照串联反应方式计算。

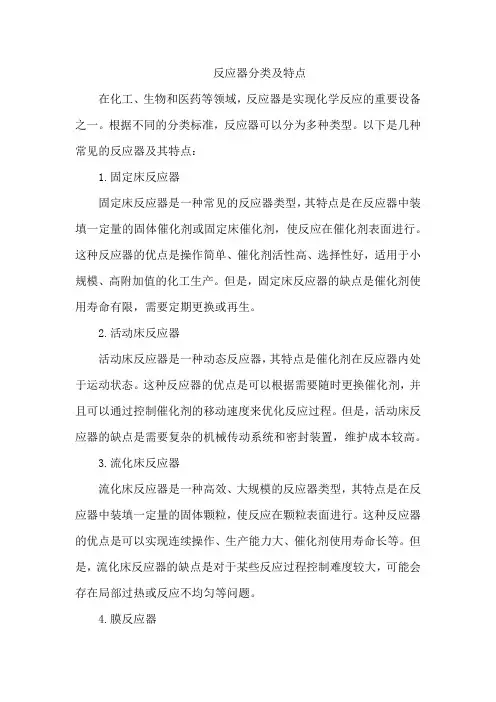

反应器分类及特点
反应器分类及特点在化工、生物和医药等领域，反应器是实现化学反应的重要设备之一。
根据不同的分类标准，反应器可以分为多种类型。
以下是几种常见的反应器及其特点：1.固定床反应器固定床反应器是一种常见的反应器类型，其特点是在反应器中装填一定量的固体催化剂或固定床催化剂，使反应在催化剂表面进行。
这种反应器的优点是操作简单、催化剂活性高、选择性好，适用于小规模、高附加值的化工生产。
但是，固定床反应器的缺点是催化剂使用寿命有限，需要定期更换或再生。
2.活动床反应器活动床反应器是一种动态反应器，其特点是催化剂在反应器内处于运动状态。
这种反应器的优点是可以根据需要随时更换催化剂，并且可以通过控制催化剂的移动速度来优化反应过程。
但是，活动床反应器的缺点是需要复杂的机械传动系统和密封装置，维护成本较高。
3.流化床反应器流化床反应器是一种高效、大规模的反应器类型，其特点是在反应器中装填一定量的固体颗粒，使反应在颗粒表面进行。
这种反应器的优点是可以实现连续操作、生产能力大、催化剂使用寿命长等。
但是，流化床反应器的缺点是对于某些反应过程控制难度较大，可能会存在局部过热或反应不均匀等问题。
4.膜反应器膜反应器是一种新型的反应器类型，其特点是在反应器中装填一定量的膜材料，使反应在膜表面进行。
这种反应器的优点是可以实现分离和反应两个过程的集成，具有高效、环保等优点。
但是，膜反应器的缺点是膜材料的选择和控制难度较大，需要解决膜堵塞和污染等问题。
5.光敏反应器光敏反应器是一种利用光能激发化学反应的反应器类型，其特点是在反应器中引入光源和光敏剂等元素，通过光能激发化学反应。
这种反应器的优点是可以实现选择性高、条件温和的反应过程。
但是，光敏反应器的缺点是需要精密的光学系统和控制系统，维护成本较高。
6.电化学反应器电化学反应器是一种利用电能实现化学反应的反应器类型，其特点是在反应器中引入电极和电解质等元素，通过电能激发化学反应。
这种反应器的优点是可以实现条件温和、环境友好的化学过程。

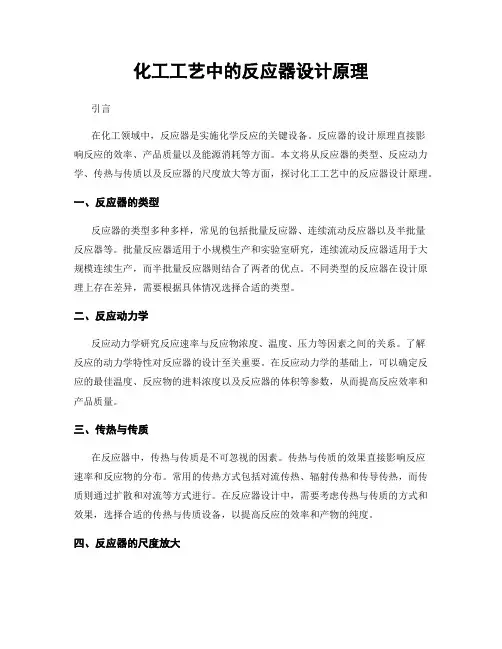

化工工艺中的反应器设计原理
化工工艺中的反应器设计原理引言在化工领域中，反应器是实施化学反应的关键设备。
反应器的设计原理直接影响反应的效率、产品质量以及能源消耗等方面。
本文将从反应器的类型、反应动力学、传热与传质以及反应器的尺度放大等方面，探讨化工工艺中的反应器设计原理。
一、反应器的类型反应器的类型多种多样，常见的包括批量反应器、连续流动反应器以及半批量反应器等。
批量反应器适用于小规模生产和实验室研究，连续流动反应器适用于大规模连续生产，而半批量反应器则结合了两者的优点。
不同类型的反应器在设计原理上存在差异，需要根据具体情况选择合适的类型。
二、反应动力学反应动力学研究反应速率与反应物浓度、温度、压力等因素之间的关系。
了解反应的动力学特性对反应器的设计至关重要。
在反应动力学的基础上，可以确定反应的最佳温度、反应物的进料浓度以及反应器的体积等参数，从而提高反应效率和产品质量。
三、传热与传质在反应器中，传热与传质是不可忽视的因素。
传热与传质的效果直接影响反应速率和反应物的分布。
常用的传热方式包括对流传热、辐射传热和传导传热，而传质则通过扩散和对流等方式进行。
在反应器设计中，需要考虑传热与传质的方式和效果，选择合适的传热与传质设备，以提高反应的效率和产物的纯度。
四、反应器的尺度放大从实验室到工业生产，反应器的尺度放大是一个重要的过程。
在尺度放大过程中，需要考虑反应器的动力学特性、传热与传质效果以及设备的可行性等因素。
合理的尺度放大设计可以保证反应器在大规模生产中的稳定性和效率。
五、反应器的安全性设计反应器的安全性设计是化工工艺中的重要环节。
在设计中，需要考虑反应器的压力、温度、反应物的性质以及可能的副反应等因素，以确保反应器的运行安全。
采用合适的安全措施，如压力释放装置、温度控制装置和反应物泄漏检测装置等，可以有效降低事故风险。
六、反应器的优化设计反应器的优化设计旨在提高反应效率、降低能源消耗和改善产品质量。
常用的优化方法包括反应条件的调整、催化剂的选择以及反应器结构的优化等。

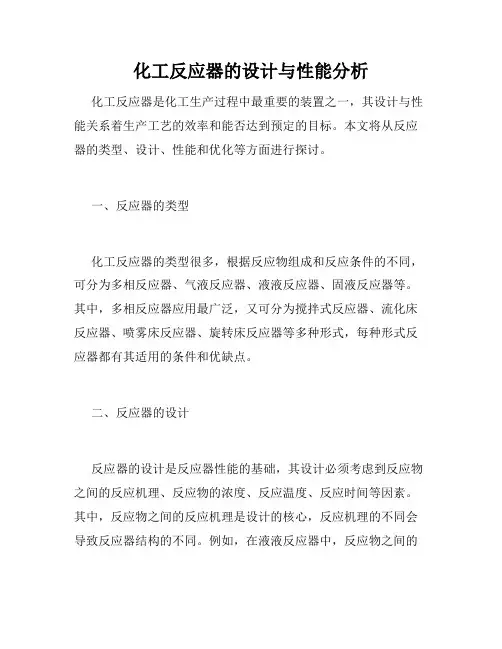

化工反应器的设计与性能分析
化工反应器的设计与性能分析化工反应器是化工生产过程中最重要的装置之一，其设计与性能关系着生产工艺的效率和能否达到预定的目标。
本文将从反应器的类型、设计、性能和优化等方面进行探讨。
一、反应器的类型化工反应器的类型很多，根据反应物组成和反应条件的不同，可分为多相反应器、气液反应器、液液反应器、固液反应器等。
其中，多相反应器应用最广泛，又可分为搅拌式反应器、流化床反应器、喷雾床反应器、旋转床反应器等多种形式，每种形式反应器都有其适用的条件和优缺点。
二、反应器的设计反应器的设计是反应器性能的基础，其设计必须考虑到反应物之间的反应机理、反应物的浓度、反应温度、反应时间等因素。
其中，反应物之间的反应机理是设计的核心，反应机理的不同会导致反应器结构的不同。
例如，在液液反应器中，反应物之间的相互作用易导致液相的剧烈振荡，因此设计时需要考虑如何消除或减小液相的振荡，来保证反应的稳定性。
三、反应器的性能评价反应器的性能主要包括反应物转化率、产物选择性和产量等。
其中，反应物转化率反映了反应物转变成产物的程度，而产物选择性则是反映所得产品的纯度和化学组成。
反应器的产量则从总体上反映了其生产效率。
反应器的性能评价还需考虑到反应器的耗能、占地面积等方面，从而得出反应器整体效率的评估。
四、反应器的优化反应器的优化目的是提高反应器的性能和效率。
反应器的优化可以从两个方面入手，一是改进反应器的结构和设计，比如改进反应器的搅拌系统、改善反应器内的流动状况等；二是改进反应物的组成和反应条件，比如改进反应物的浓度、改善反应物的混合方式等。
总之，反应器的设计与性能分析是化工生产过程中非常重要的一环。
在实际生产中，应根据反应物的特点、反应条件及环境因素等特点，选取合适的反应器类型，设计出合理的反应器结构，通过实验和模拟等方法对反应器的性能进行评估，并不断优化反应器的设计和条件，从而提高反应器的效率和生产效益。
化工工程中的反应器设计
化工工程中的反应器设计一、引言反应器是化工工程中至关重要的设备之一，其设计对于反应过程的效率和产品质量有着重要影响。
本文将介绍化工工程中反应器设计的基本原理、常见类型和设计考虑因素。
二、基本原理1. 反应器的定义反应器是一种将化学物质转化为所需产物的装置，通过控制反应条件来实现化学反应过程。
2. 反应速率反应速率是衡量反应器效率的关键指标，它取决于反应物浓度、温度、压力和催化剂等因素。
3. 反应平衡在某些反应中，反应物和产物达到一种动态的平衡状态。
反应器的设计要考虑达到最佳平衡转化率的条件。
三、常见类型的反应器1. 批量反应器批量反应器是最简单的一种反应器类型，适用于小规模实验和生产过程。
其特点是一次放入反应物，反应完成后停止并取出产物。
2. 流动床反应器流动床反应器适用于气固相反应，反应物通过固体催化剂床层流动，在一定温度和压力条件下进行反应。
3. 搅拌槽反应器搅拌槽反应器是最常见的反应器类型之一，通过机械搅拌来保持反应物和催化剂的均匀混合，以促进反应。
4. 管式反应器管式反应器是一种高效的连续反应器，反应物通过管道在一定温度和压力下流动，实现反应过程。
四、反应器设计考虑因素1. 反应速率和转化率根据反应速率和预期转化率，确定反应器的尺寸和形状，以确保反应过程的效率和产物质量。
2. 反应物的选择和浓度选择适当的反应物和浓度，以实现理想的反应条件和产物选择性。
3. 温度和压力根据反应的热力学和动力学条件，确定反应器的温度和压力，以提高反应速率和转化率。
4. 催化剂选择和加载根据反应的需求，选择合适的催化剂，并确定催化剂的加载方式和量。
5. 设计安全性考虑反应器设计的安全性，包括防火、防爆和溢流等措施，以确保操作过程的安全。
五、结论反应器设计是化工工程中关键的一环，其设计直接影响反应过程的效率和产品质量。
在进行反应器设计时，需要考虑反应速率、转化率、温度、压力、催化剂选择和安全性等因素，以实现最佳的反应过程和产物品质。
化工反应器的设计原理及应用
化工反应器的设计原理及应用化工反应器是化学反应过程中必不可少的一环，它是将反应物转化成所需产品的关键设备之一。
反应器的设计是一个很重要的环节，其中需要考虑材料的选择、装置的结构、物料的流动、传质与传热等因素。
本文将重点介绍化工反应器的设计原理及应用。
一、反应器的类型反应器根据一些特定的特征可以分为很多种类，这些特征包括：技术类型（如批量或连续反应），运动状态（如混合或不混合状态），结构类型（如管式或搅拌反应器）等等。
其中，管式反应器，批量反应器和连续反应器是常用的类型。
管式反应器是由一系列的管子组成的，它们都是相联的，在其中的反应通过自然对流和对流传热来实现，此时管式反应器的温度分布很难进行控制。
批量反应器是暂态反应器，它在反应结束后进行放料，由此，该类型的反应器通常用于小规模实验室。
连续反应器是一种在短时间内承载大量反应的大型反应器，涉及物料的流动问题和升温的问题。
这种反应器经常被用于生产工艺中。
二、反应器的设计正确认识反应器的设计是实现良好反应结果的必要前提，反应器设计准确度和质量关系到整个工艺流程的效率和经济效益。
常见的反应器设计原理包括通过分层的方法进行设计、控制选定的反应物料、选好的反应器外界条件等。
分层原理是指将反应器设计成不同的层，每一层内需要的条件和每一层反应的产物不同。
这样做的好处是可以更好地控制反应过程。
反应物料的选择需要具备相应的物理或化学性质。
通常，选择反应物时要考虑能够形成化学反应、能够达到所需的反应过程和能够达到所需的目标物质的纯度等。
对于外界条件的控制可以采用加热或降温方法，同时要注意加入适量的催化剂，以提高反应速率。
另外，反应器的物料流动性和传热性也十分重要，需要根据具体情况考虑流动方式和传热方式。
三、反应器的应用化工反应器广泛应用于制药、化妆品、食品、化学工程、生物工程和环保工程等诸多领域。
其中，常用反应器有塔式反应器、中空纤维反应器、污染物催化氧化反应器等。
塔式反应器是一种在垂直方向上流动的反应器，内部设有卡板，可以保证物料的均匀混合和相互接触，排出反应口气，是气相反应的一个经典例子。
石油化工中的反应器设计与操作
石油化工中的反应器设计与操作石油化工是一门重要的工程学科，涉及到石油炼制、石油化学、化肥生产等多个领域。
在石油化工过程中，反应器的设计与操作起着至关重要的作用。
本文将探讨石油化工中的反应器设计与操作的关键要素。
一、反应器的类型在石油化工中，常见的反应器类型主要包括容式反应器、管式反应器和固定床反应器。
容式反应器广泛应用于石油炼制和液相反应过程，管式反应器适用于高温高压条件下的反应，固定床反应器则常用于气相反应。
二、反应器设计的关键参数1. 反应器容积：根据反应物的摩尔数和体积，可以确定反应器容积的大小。
反应器容积的选择应考虑到反应物质的流动性、传热效果以及反应速率等因素。
2. 反应温度与压力：反应温度和压力直接影响反应速率和反应平衡。
根据反应的需求和热力学分析，确定适宜的反应温度和压力范围。
3. 反应物质的选择：根据反应的具体要求和反应物性质，选择合适的反应物质。
同时要考虑到反应物质的纯度、储存条件以及对环境的影响等因素。
4. 催化剂的选择：在石油化工中，很多反应需要催化剂的存在。
催化剂的选择需要考虑到反应的类型、温度范围和催化剂的稳定性等因素。
5. 反应器的热量平衡：反应过程中的放热或吸热现象会影响反应器的热量平衡。
反应器设计时需要考虑热交换设备的设置和优化，以增强热量平衡。
三、反应器操作的关键要点1. 操作温度与压力的控制：根据反应的要求和反应物质的特性，合理控制反应器的温度和压力。
通过监测和调节加热、冷却和压力设备，保持反应器操作在合适的温度和压力范围内。
2. 反应物料的供给与混合：反应物料的供给和混合是反应过程中的关键环节。
保持反应物料的恒定供给速率，控制好反应物料的混合，确保反应过程的均匀性和稳定性。
3. 催化剂的管理和再生：对于需要催化剂的反应，催化剂的管理和再生是重要的操作环节。
定期检查和维护催化剂的活性，必要时进行催化剂的再生或更换，以保证反应的效率和质量。
4. 反应器的热量控制：根据反应过程中的热量变化，合理控制反应器的热量。
