DLT5417-2009火电厂烟气脱硫工程施工质量验收及评定规程(电气)
机务质量评定划分表改)_DLT5417-2009

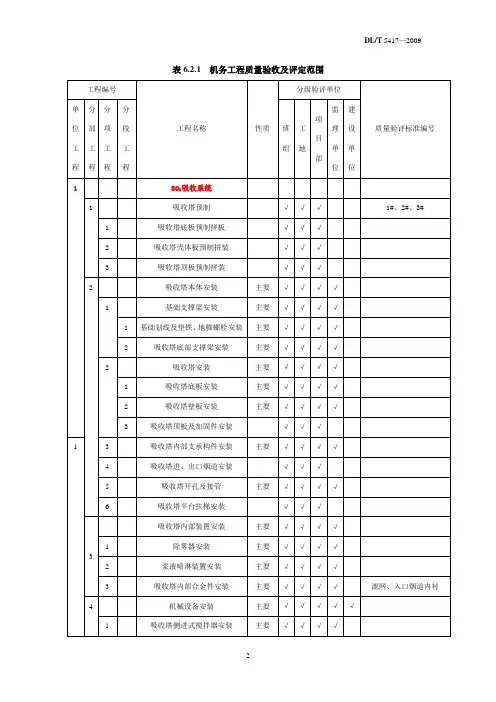

表6.2.1 机务工程质量验收及评定范围工程编号工程名称性质分级验评单位质量验评标准编号单位工程分部工程分项工程分段工程班组工地项目部监理单位建设单位1 SO2吸收系统1 吸收塔预制√√√1#、2#、3#1 吸收塔底板预制拼板√√√2 吸收塔壳体板预制拼装√√√3 吸收塔顶板预制拼装√√√2 吸收塔本体安装主要√√√√1 基础支撑梁安装主要√√√√1 基础划线及垫铁、地脚螺栓安装主要√√√√2 吸收塔底部支撑梁安装主要√√√√2 吸收塔安装主要√√√√1 吸收塔底板安装主要√√√√2 吸收塔壁板安装主要√√√√3 吸收塔顶板及加固件安装√√√1 3 吸收塔内部支承构件安装主要√√√√4 吸收塔进、出口烟道安装√√√5 吸收塔开孔及接管主要√√√√6 吸收塔平台扶梯安装√√√3吸收塔内部装置安装主要√√√√1 除雾器安装主要√√√√2 浆液喷淋装置安装主要√√√√3 吸收塔内部合金件安装主要√√√√滤网、入口烟道内衬4 机械设备安装主要√√√√√1 吸收塔侧进式搅拌器安装主要√√√√1 吸收塔侧进式搅拌器安装主要√√√√2 吸收塔侧进式搅拌器试运主要√√√√2 石膏浆液排出泵安装主要√√√√1 石膏浆液排出泵安装√√√2 石膏浆液排出泵试运主要√√√√3 浆液循环泵安装主要√√√√√1 基础划线及垫铁、地脚螺栓安装√√√2 浆液循环泵安装主要√√√√3 浆液循环泵试运主要√√√√√4 氧化风机安装主要√√√√1 基础划线及垫铁、地脚螺栓安装√√√1 42 氧化风机安装主要√√√√3 氧化风机试运主要√√√√5 吸收塔地坑搅拌器安装主要√√√√1 吸收塔地坑搅拌器安装√√√2 吸收塔地坑搅拌器试运主要√√√√6 吸收塔地坑排浆泵安装主要√√√√1 吸收塔地坑排浆泵安装√√√2 吸收塔地坑排浆泵试运主要√√√√5 事故浆液系统设备安装主要√√√√1 事故浆液箱安装主要√√√√1 事故浆液箱制作、安装√√√2 事故浆液箱搅拌器安装√√√3 事故浆液箱搅拌器试运主要√√√√2 事故浆液泵安装主要√√√√1 事故浆液泵安装√√√2 事故浆液泵试运主要√√√√6 管道安装√√√1 衬胶管道安装√√√2 碳钢管道安装√√√2 烟气系统1 烟道安装主要√√√√1 烟道制作√√2 烟道安装√√√3 平台梯子安装√√√3 石灰石浆液制备系统1 石灰石上料系统设备安装主要√√√√1 给料机安装主要√√√√1 螺旋给料机安装√√√2 螺旋给料机试运主要√√√√2 星型卸料器安装主要√√√√1 星型卸料器安装√√√2 星型卸料器试运主要√√√√3 除尘器安装主要√√√√1 除尘器安装√√√2 除尘器试运主要√√√√2 石灰石浆液输送系统设备主要√√√√安装1 石灰石浆液箱安装主要√√√√1 石灰石浆液箱制作、安装√√√2 石灰石浆液箱搅拌器安装√√√3 石灰石浆液箱搅拌器试运主要√√√√2 石灰石浆液泵安装主要√√√√1 石灰石浆液泵安装√√√2 石灰石浆液泵试运主要√√√√3 石灰石浆液回收系统主要√√√√1 地坑泵安装主要√√√√1 地坑泵安装√√√2 地坑泵试运主要√√√√2 地坑泵搅拌器安装主要√√√√1 地坑泵搅拌器安装√√√2 地坑泵搅拌器试运主要√√√√4 管道安装√√√1 衬胶管道安装√√√4 石膏脱水系统1 石膏浆液脱水设备安装主要√√√√1 石膏浆液旋流器安装主要√√√√1 石膏浆液旋流器安装√√√2 石膏浆液旋流器试运主要√√√√2 废水旋流器安装主要√√√√1 废水旋流站安装√√√2 废水旋流站试运主要√√√√3废水缓冲箱√√√√4废水缓冲泵安装1废水缓冲泵安装√√√2废水缓冲泵试运主要√√√√5废水搅拌器安装1废水搅拌器2废水搅拌器试运主要√√√√6 石膏浆液缓冲箱主要√√√√1 石膏浆液箱泵安装主要√√√√2 石膏浆液箱泵试运主要√√√√3 石膏浆液箱搅拌器安装主要√√√√4 石膏浆液箱搅拌器试运主要√√√√7 滤布冲洗水泵安装主要√√√√1 滤布冲洗水泵安装√√√2 滤布冲洗水泵试运主要√√√√8 真空泵安装主要√√√√1 真空泵安装主要√√√√2 真空泵试运主要√√√√9 滤液箱安装主要√√√√1 滤液箱制作、安装√√√2 滤液箱搅拌器安装√√√3 滤液箱搅拌器分部试运主要√√√√10 滤液泵安装主要√√√√1 滤液泵安装√√√2 滤液泵试运主要√√√11 石膏输送皮带安装主要√√√√4 1 9 1 石膏输送皮带安装√√√2 石膏输送皮带试运主要√√√√2 浆液回收系统设备安装主要√√√√1 脱水区地坑泵安装主要√√√√1 脱水区地坑泵安装√√√2 脱水区地坑泵试运主要√√√√2 脱水区地坑搅拌器安装主要√√√√1 脱水区地坑搅拌器安装√√√2 脱水区地坑搅拌器试运主要√√√√3 管道安装√√√1 衬胶管道安装√√√3 管道安装√√√1 碳钢管道安装√√√2 衬胶管道安装√√√6 公用系统1 工艺水设备安装主要√√√√1 工艺水箱制作、安装√√2 工艺水泵安装主要√√√√1 工艺水泵安装√√√2 工艺水泵试运主要√√√√3 除雾器冲洗水泵安装主要√√√√1 除雾器冲洗水泵安装√√√2 除雾器冲洗水泵试运主要√√√√2 压缩空气系统设备安装主要√√√√1 空气压缩机安装√√√2 空气压缩机试运主要√√√√3 管道安装√√√1 碳钢管道安装√√√2 不锈钢管道安装√√√4 起吊设施安装主要√√√√1 电动葫芦安装主要√√√√7 防腐、保温1 设备防腐主要√√√√√1 吸收塔内部防腐主要√√√√√1 吸收塔底部防腐主要√√√√√2 吸收塔内壁防腐主要√√√√√3 吸收塔临时烟囱防腐主要√√√√√2 烟道防腐主要√√√√3 箱罐内壁防腐主要√√√√1 事故浆液箱防腐主要√√√√2 石灰石浆液箱防腐主要√√√√3 溢流箱防腐主要√√√√4 滤液箱防腐主要√√√√4 地坑及沟道防腐√√√1 吸收塔区地坑及沟道防腐√√√2 制备区地坑及沟道防腐√√√3 脱水区地坑及沟道防腐√√√2 保温√√√1 吸收塔保温√√√2 烟道保温√√√3 其他设备保温√√√4 管道保温√√√3 设备表面油漆√√√3 1 吸收塔油漆√√√2 烟道油漆√√√3 其它设备油漆√√√4 管道油漆√√√2）吸收塔底板预制拼装质量标准和检验方法：见表6.3.1-1。
脱硫工程施工质量验收及评定范围划分表机务DLT541

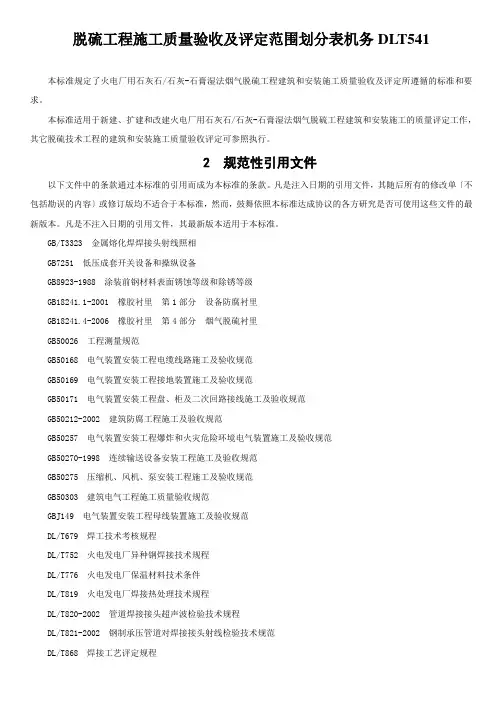

脱硫工程施工质量验收及评定范围划分表机务DLT541本标准规定了火电厂用石灰石/石灰-石膏湿法烟气脱硫工程建筑和安装施工质量验收及评定所遵循的标准和要求。
本标准适用于新建、扩建和改建火电厂用石灰石/石灰-石膏湿法烟气脱硫工程建筑和安装施工的质量评定工作，其它脱硫技术工程的建筑和安装施工质量验收评定可参照执行。
2 规范性引用文件以下文件中的条款通过本标准的引用而成为本标准的条款。
凡是注入日期的引用文件，其随后所有的修改单〔不包括勘误的内容〕或修订版均不适合于本标准，然而，鼓舞依照本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注入日期的引用文件，其最新版本适用于本标准。
GB/T3323 金属熔化焊焊接头射线照相GB7251 低压成套开关设备和操纵设备GB8923-1988 涂装前钢材料表面锈蚀等级和除锈等级GB18241.1-2001 橡胶衬里第1部分设备防腐衬里GB18241.4-2006 橡胶衬里第4部分烟气脱硫衬里GB50026 工程测量规范GB50168 电气装置安装工程电缆线路施工及验收规范GB50169 电气装置安装工程接地装置施工及验收规范GB50171 电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50212-2002 建筑防腐工程施工及验收规范GB50257 电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50270-1998 连续输送设备安装工程施工及验收规范GB50275 压缩机、风机、泵安装工程施工及验收规范GB50303 建筑电气工程施工质量验收规范GBJ149 电气装置安装工程母线装置施工及验收规范DL/T679 焊工技术考核规程DL/T752 火电发电厂异种钢焊接技术规程DL/T776 火电发电厂保温材料技术条件DL/T819 火电发电厂焊接热处理技术规程DL/T820-2002 管道焊接接头超声波检验技术规程DL/T821-2002 钢制承压管道对焊接接头射线检验技术规范DL/T868 焊接工艺评定规程DL/T869-2004 火电发电厂焊接技术规程DL/T5047-1995 电力建设施工及验收技术规范锅炉机组篇DL/T5161.1～5161.17 电力装置安装工程质量检验及评定规程DL/T5210.1 电力建设施工质量验收及评定规程第1部分：土建工程HL/T2640-2004 玻璃鳞片衬里施工技术条件HL/T20677-1990 橡胶衬里化工设备3 总那么4.0.1为加强火力发电厂烟气脱硫工程质量治理，统一火电发电厂烟气脱硫工程施工质量的验收，保证工程质量，特制定本标准。
脱硫工程现场施工质量验收及评定范围划分表格模板机务_DLT5417-2009

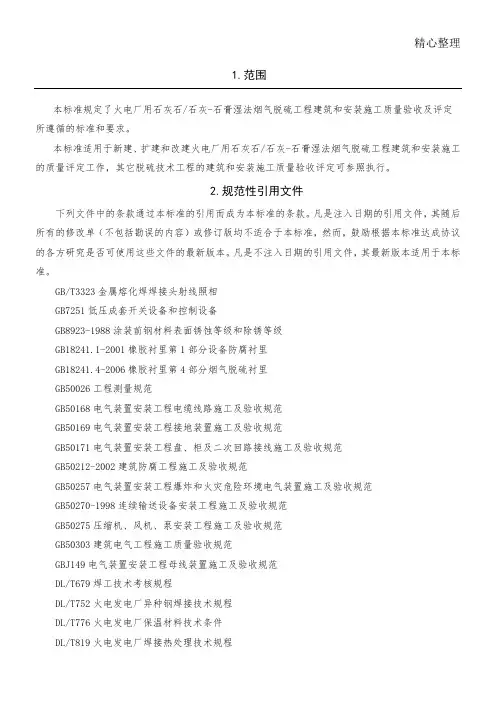

精心整理1.范围本标准规定了火电厂用石灰石/石灰-石膏湿法烟气脱硫工程建筑和安装施工质量验收及评定所遵循的标准和要求。
本标准适用于新建、扩建和改建火电厂用石灰石/石灰-石膏湿法烟气脱硫工程建筑和安装施工的质量评定工作，其它脱硫技术工程的建筑和安装施工质量验收评定可参照执行。
2.规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注入日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适合于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注入日期的引用文件，其最新版本适用于本标准。
GB/T3323金属熔化焊焊接头射线照相GB7251低压成套开关设备和控制设备GB8923-1988涂装前钢材料表面锈蚀等级和除锈等级GB18241.1-2001橡胶衬里第1部分设备防腐衬里GB18241.4-2006橡胶衬里第4部分烟气脱硫衬里GB50026工程测量规范GB50168电气装置安装工程电缆线路施工及验收规范GB50169电气装置安装工程接地装置施工及验收规范GB50171电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50212-2002建筑防腐工程施工及验收规范GB50257电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50270-1998连续输送设备安装工程施工及验收规范GB50275压缩机、风机、泵安装工程施工及验收规范GB50303建筑电气工程施工质量验收规范GBJ149电气装置安装工程母线装置施工及验收规范DL/T679焊工技术考核规程DL/T752火电发电厂异种钢焊接技术规程DL/T776火电发电厂保温材料技术条件DL/T819火电发电厂焊接热处理技术规程DL/T820-2002管道焊接接头超声波检验技术规程DL/T821-2002钢制承压管道对焊接接头射线检验技术规范DL/T868焊接工艺评定规程DL/T869-2004火电发电厂焊接技术规程DL/T5047-1995电力建设施工及验收技术规范锅炉机组篇DL/T5161.1～5161.17电力装置安装工程质量检验及评定规程DL/T5210.1电力建设施工质量验收及评定规程第1部分：土建工程HL/T2640-2004玻璃鳞片衬里施工技术条件HL/T20677-1990橡胶衬里化工设备3.总则3.0.1为加强火力发电厂烟气脱硫工程质量管理，统一火电发电厂烟气脱硫工程施工质量的验收，保证工程质量，特制定本标准。
脱硫工程施工质量验收与评定范围划分表机务_DLT5417_2009
1.范围本标准规定了火电厂用石灰石/石灰-石膏湿法烟气脱硫工程建筑和安装施工质量验收及评定所遵循的标准和要求。
本标准适用于新建、扩建和改建火电厂用石灰石/石灰-石膏湿法烟气脱硫工程建筑和安装施工的质量评定工作，其它脱硫技术工程的建筑和安装施工质量验收评定可参照执行。
2.规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注入日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适合于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注入日期的引用文件，其最新版本适用于本标准。
GB/T3323 金属熔化焊焊接头射线照相GB7251 低压成套开关设备和控制设备GB8923-1988 涂装前钢材料表面锈蚀等级和除锈等级GB18241.1-2001 橡胶衬里第1部分设备防腐衬里GB18241.4-2006 橡胶衬里第4部分烟气脱硫衬里GB50026 工程测量规范GB50168 电气装置安装工程电缆线路施工及验收规范GB50169 电气装置安装工程接地装置施工及验收规范GB50171 电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50212-2002 建筑防腐工程施工及验收规范GB50257 电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50270-1998 连续输送设备安装工程施工及验收规范GB50275 压缩机、风机、泵安装工程施工及验收规范GB50303 建筑电气工程施工质量验收规范GBJ149 电气装置安装工程母线装置施工及验收规范DL/T679 焊工技术考核规程DL/T752 火电发电厂异种钢焊接技术规程DL/T776 火电发电厂保温材料技术条件DL/T819 火电发电厂焊接热处理技术规程DL/T820-2002 管道焊接接头超声波检验技术规程DL/T821-2002 钢制承压管道对焊接接头射线检验技术规范DL/T868 焊接工艺评定规程DL/T869-2004 火电发电厂焊接技术规程DL/T5047-1995 电力建设施工及验收技术规范锅炉机组篇DL/T5161.1～5161.17 电力装置安装工程质量检验及评定规程DL/T5210.1 电力建设施工质量验收及评定规程第1部分：土建工程HL/T2640-2004 玻璃鳞片衬里施工技术条件HL/T20677-1990 橡胶衬里化工设备3.总则3.0.1为加强火力发电厂烟气脱硫工程质量管理，统一火电发电厂烟气脱硫工程施工质量的验收，保证工程质量，特制定本标准。
脱硫工程现场施工质量验收及评定范围划分表格模板机务_DLT5417-2009
精心整理1.范围本标准规定了火电厂用石灰石/石灰-石膏湿法烟气脱硫工程建筑和安装施工质量验收及评定所遵循的标准和要求。
本标准适用于新建、扩建和改建火电厂用石灰石/石灰-石膏湿法烟气脱硫工程建筑和安装施工的质量评定工作，其它脱硫技术工程的建筑和安装施工质量验收评定可参照执行。
2.规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注入日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适合于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注入日期的引用文件，其最新版本适用于本标准。
GB/T3323金属熔化焊焊接头射线照相GB7251低压成套开关设备和控制设备GB8923-1988涂装前钢材料表面锈蚀等级和除锈等级GB18241.1-2001橡胶衬里第1部分设备防腐衬里GB18241.4-2006橡胶衬里第4部分烟气脱硫衬里GB50026工程测量规范GB50168电气装置安装工程电缆线路施工及验收规范GB50169电气装置安装工程接地装置施工及验收规范GB50171电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50212-2002建筑防腐工程施工及验收规范GB50257电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50270-1998连续输送设备安装工程施工及验收规范GB50275压缩机、风机、泵安装工程施工及验收规范GB50303建筑电气工程施工质量验收规范GBJ149电气装置安装工程母线装置施工及验收规范DL/T679焊工技术考核规程DL/T752火电发电厂异种钢焊接技术规程DL/T776火电发电厂保温材料技术条件DL/T819火电发电厂焊接热处理技术规程DL/T820-2002管道焊接接头超声波检验技术规程DL/T821-2002钢制承压管道对焊接接头射线检验技术规范DL/T868焊接工艺评定规程DL/T869-2004火电发电厂焊接技术规程DL/T5047-1995电力建设施工及验收技术规范锅炉机组篇DL/T5161.1～5161.17电力装置安装工程质量检验及评定规程DL/T5210.1电力建设施工质量验收及评定规程第1部分：土建工程HL/T2640-2004玻璃鳞片衬里施工技术条件HL/T20677-1990橡胶衬里化工设备3.总则3.0.1为加强火力发电厂烟气脱硫工程质量管理，统一火电发电厂烟气脱硫工程施工质量的验收，保证工程质量，特制定本标准。
火电厂烟气脱硫工程施工质量验收及评定规程(机务)_DLT5417-2009
目次前言 (1)1 范围 (2)2 规范性引用文件 (3)3 术语 (5)4 总则 (7)6 机务工程 (8)6.1 一般规定 (8)6.2 机务工程质量验收及评定范围 (10)6.3 机务工程质量标准和检验方法 (22)前言本标准是根据《国家发展改革委办公厅关于印发2006年行业标准项目计划的通知》（发改办工业【2006】1093号）的要求指定的。
本标准的附录A、附录B为规范性附录。
本标准由中国电力企业联合会提出。
本标准由电力行业环境保护标准化技术委员会归口并解释。
本标准起草单位：中国华电工程（集团）有限公司。
本标准主要起草人：杨素梅、刘亚克、吕燕、贺永泉、纪万青、龙先明、白绍桐、马骏彪、沈明忠、李建浏、郭树旺、李伟、王丽君、王桂英、杨思文、沈宪明。
本标准是首次发行。
本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化中心（北京市白广路二条一号，100761）。
1 范围本标准规定了火电厂用石灰石/石灰-石膏湿法烟气脱硫工程建筑和安装施工质量验收及评定所遵循的标准和要求。
本标准适用于新建、扩建和改建火电厂用石灰石/石灰-石膏湿法烟气脱硫工程建筑和安装施工的质量评定工作，其它脱硫技术工程的建筑和安装施工质量验收评定可参照执行。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注入日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适合于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注入日期的引用文件，其最新版本适用于本标准。
GB/T3323 金属熔化焊焊接头射线照相GB7251 低压成套开关设备和控制设备GB8923-1988 涂装前钢材料表面锈蚀等级和除锈等级GB18241.1-2001 橡胶衬里第1部分设备防腐衬里GB18241.4-2006 橡胶衬里第4部分烟气脱硫衬里GB50026 工程测量规范GB50168 电气装置安装工程电缆线路施工及验收规范GB50169 电气装置安装工程接地装置施工及验收规范GB50171 电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50212-2002 建筑防腐工程施工及验收规范GB50257 电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50270-1998 连续输送设备安装工程施工及验收规范GB50275 压缩机、风机、泵安装工程施工及验收规范GB50303 建筑电气工程施工质量验收规范GBJ149 电气装置安装工程母线装置施工及验收规范DL/T679 焊工技术考核规程DL/T752 火电发电厂异种钢焊接技术规程DL/T776 火电发电厂保温材料技术条件DL/T819 火电发电厂焊接热处理技术规程DL/T820-2002 管道焊接接头超声波检验技术规程DL/T821-2002 钢制承压管道对焊接接头射线检验技术规范DL/T868 焊接工艺评定规程DL/T869-2004 火电发电厂焊接技术规程DL/T5047-1995 电力建设施工及验收技术规范锅炉机组篇DL/T5161.1～5161.17 电力装置安装工程质量检验及评定规程DL/T5210.1 电力建设施工质量验收及评定规程第1部分：土建工程HL/T2640-2004 玻璃鳞片衬里施工技术条件HL/T20677-1990 橡胶衬里化工设备3 术语下列术语和定义适用于本标准。
最新dlt5417-(电气)
D L T5417-2009(电气)DL/T5417-20097 电气工程7.1 一般规定7.1.1 分项工程项目施工完毕，应经班组自检合格后，方可按本标准中的要求，逐级进行质量检验、评定、验收、签字。
7.1.2 分项工程施工质量检验，只设“合格”级别，并且必须合格。
7.1.3 分项工程检验项目的检验结果，全部达到质量标准，该分项工程应评为“合格”，如果因设备原因，无法调整或修理，此分项工程可不参加验收评定。
7.1.4 分项工程施工质量检验，有下列情况之一者，不应进行验收、评定：1 检验项目检验结果，没有全部达到质量标准。
2 设计及制造厂对质量标准有数据要求，而检验结果栏中没有填写实测数据。
3 质检人员签字不齐全。
7.1.5 各级质检人员，对分项工程质量检查、验收及评定，应采用实测实量量化数据的方法，验平表应按档案管理规定整理归档，移交建设单位。
7.1.6 分部工程质量只设“合格”，且应符合如下规定：1 分部工程验收、评定，应按7.3.2规定，认真填写分部工程质量验收评定表，进行质量评定，并应签名验收。
2 所有分部工程质量检验评定，应全部合格。
3 设备、系统带电或试运分部工程中的检查项目检查结果应符合规定，带电或试运应正常。
4 各级质检人员对带电或试运结果所做的结论应确切，并签名验收。
7.1.7 单位工程质量设“合格”及“优良”两个等级，其检验及评定，应按表7.3.1单位工程质量验收评定表的内容进行。
1 单位工程质量验收具备下列条件，应评为“合格”。
1）所属分部工程项目，质量验收及评定应全部合格。
2）所属设备及其系统带电或试运应试运正常，并已经签字验收。
3）对本单位工程资料核查结果，执行表7.3.4规定，应资料、签字齐全。
2 单位工程质量验收，具备如下条件，应评为“优良”。
1）所属分部工程项目，质量检验及评定应全部合格。
2）脱硫工程电气配电装置受电应一次成功。
3）所属设备、系统带电或试运应正常，并已签字验收。
脱硫工程施工质量验收及评定范围划分表机务_DLT5417-2009
1 范围本标准规定了火电厂用石灰石/石灰-石膏湿法烟气脱硫工程建筑和安装施工质量验收及评定所遵循的标准和要求。
本标准适用于新建、扩建和改建火电厂用石灰石/石灰-石膏湿法烟气脱硫工程建筑和安装施工的质量评定工作，其它脱硫技术工程的建筑和安装施工质量验收评定可参照执行。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注入日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适合于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注入日期的引用文件，其最新版本适用于本标准。
GB/T3323 金属熔化焊焊接头射线照相GB7251 低压成套开关设备和控制设备GB8923-1988 涂装前钢材料表面锈蚀等级和除锈等级GB18241.1-2001 橡胶衬里第1部分设备防腐衬里GB18241.4-2006 橡胶衬里第4部分烟气脱硫衬里GB50026 工程测量规范GB50168 电气装置安装工程电缆线路施工及验收规范GB50169 电气装置安装工程接地装置施工及验收规范GB50171 电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50212-2002 建筑防腐工程施工及验收规范GB50257 电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50270-1998 连续输送设备安装工程施工及验收规范GB50275 压缩机、风机、泵安装工程施工及验收规范GB50303 建筑电气工程施工质量验收规范GBJ149 电气装置安装工程母线装置施工及验收规范DL/T679 焊工技术考核规程DL/T752 火电发电厂异种钢焊接技术规程DL/T776 火电发电厂保温材料技术条件DL/T819 火电发电厂焊接热处理技术规程DL/T820-2002 管道焊接接头超声波检验技术规程DL/T821-2002 钢制承压管道对焊接接头射线检验技术规范DL/T868 焊接工艺评定规程DL/T869-2004 火电发电厂焊接技术规程DL/T5047-1995 电力建设施工及验收技术规范锅炉机组篇DL/T5161.1～5161.17 电力装置安装工程质量检验及评定规程DL/T5210.1 电力建设施工质量验收及评定规程第1部分：土建工程HL/T2640-2004 玻璃鳞片衬里施工技术条件HL/T20677-1990 橡胶衬里化工设备3 总则4.0.1为加强火力发电厂烟气脱硫工程质量管理，统一火电发电厂烟气脱硫工程施工质量的验收，保证工程质量，特制定本标准。
