楼梯设计方法和步骤
楼梯设计步骤
７楼梯净空高度计算& 首层平台下净空高度等于半平台标高减去平台梁高;
平台梁高为350mm& 梁下净高： 150×13－350=1600mm&
不满足2000mm的净空要求&
根据设计条件同时采取二个措施：
７楼梯净空高度计算&
根据设计条件同时采取二个措施：
将首层楼梯做成不等跑楼梯： 第一跑梯段为14级;第二跑为12级&
取 h=350mm
解: １据题意确定楼梯形式：双跑式楼梯&
２初选踏步尺寸：该建筑为教学楼;楼梯通行人数较多; 楼梯的坡度应平缓;初选: h=150mm;b=300mm&
３计算楼梯段宽度: 开间尺寸3.6m 轴线在墙中 楼梯井宽60mm&即：
a＝3600－120×2－60/2＝1650mm ≤1500～1800mm
甲 梯 二 -五 层 平 面 图 1:50
甲 梯 六 层 平 面 图 1:50
甲 梯 六 层 平 面 图 1:50
甲 梯 1-1剖 面 图 1:50
第十章 复习思考题
1.屋顶的设计要求 2.屋顶排水设计原则及步骤 3.屋顶坡度选择 4.屋顶坡度形成方式及优缺点 5.屋顶排水方式 6.卷材防水屋面、刚性防水屋面构造层次及做法 7.刚性屋面的缺点及解决问题的措施分仓缝、隔离
利用室内外高差： 室内外高差为600mm;楼梯间地坪和室外地面必须有
至少100mm的高差;故利用450mm高差设3级h=150mm的 踏步&
此时平台梁下净空高度为： 再验15算0×进1深4＋尺4寸5是0－否3满50要=求22: 00mm＞2000mm 满足
300×14-1＋1800 + 550 ＝6250mm＜6600－120＋120＝6600mm 满足 ８将上述设计结果绘制成图&
楼梯
根据层高（ H ）确定每层楼梯踏步高度（ h ）和每跑
梯段的踏步数量（N）。
假设采用等跑梯段，每跑梯段的踏步数量N取8。
h =H/2N＝2800/(2×8)＝175mm；
由经验公式：
2h+b=600˜620mm，b=250˜270，取b=250mm；
梯段长度
L＝（N－1）×b＝（8－1）×250＝1750mm。
材料常用钢筋砼、钢材、不作为疏散楼梯
• 中小学校建筑设计规范6.3.2条规定：中小学校不得 采用螺旋或扇形踏步，所以学校不能使用旋转楼梯。 • 高规 6.2.6 疏散楼梯和走道上的阶梯不应采用螺旋 楼梯和扇形踏步，但踏步上下两级所形成的平面角 不超过10°，且每级离扶手0.25m处的踏步宽度超
过0.22m时，可不受此限。

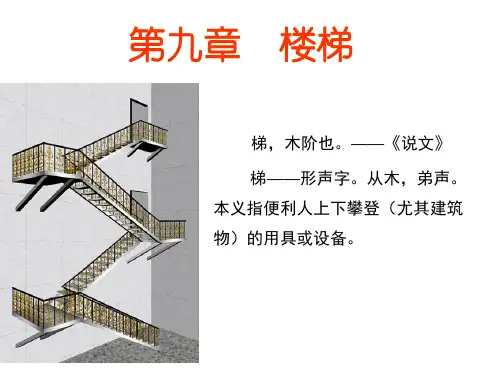

第九章
楼梯
梯，木阶也。——《说文》 梯——形声字。从木，弟声。
本义指便利人上下攀登（尤其建筑 物）的用具或设备。
主要内容：
一、楼梯的组成 二、楼梯的类型
三、楼梯的一般尺度及设计要求
四、楼梯设计步骤和方法
五、钢筋砼楼梯构造
一、楼梯的组成
1.梯段：联系两个不同标高平台的倾斜构件。
2.楼梯平台：调节体力和改变行进方向。
7．求第一、第三跑楼梯段的宽度。
开间净尺寸为5 100-2×120=4860mm。 开间净尺寸包括第一、第三跑梯段宽尺寸和第二跑梯段的投影
尺寸，其中第二梯段占l800mm长，两个梯段宽度应是等宽的，
这样，它们的尺寸即为(4860－1800)÷2=1530mm。 8．第二跑的梯段也取1530mm
9．求第一、第三跑楼梯段的投影长。300×(10－1)=2700mm。
结论为合格。
楼梯设计的方法步骤
楼梯设计的方法步骤如下：第一步：选择楼梯形式。
根据已知的楼梯问尺寸，选择合适的楼梯形式。
进深较大而开间较小时，可选用双跑平行楼梯；开间和进深均较大时，可选用双分式平行楼梯；进深不大且与开间尺寸接近时，可选用三跑楼梯，总之要根据自己家居楼梯占用空间字际情况进行设计，尽量的保证其合理性、舒适性。
第二步：确定踏步尺寸和踏步数量。
这是最关键的一点，一般要根据建筑物的性质和楼梯的使用要求确定踏步尺寸。
第三步：确定梯段宽度。
根据楼梯间的开间、楼梯形式和楼梯的使用要求，确定梯段宽度。
梯段宽=(梯间宽-梯井宽)/2；梯井宽度一般为100～200mm，梯段宽度应采用1M或1/2M的整数倍数。
第四步：确定各梯段的踏步数量。
根据各层踏步数量、楼梯形式等，确定各梯段的踏步数量。
各层踏步数量宜为偶数。
若为奇数，每层的两个梯段的踏步数量相差一步。
第五步：确定梯段长度和梯段高度。
根据踏步尺寸和各梯段的踏步数量，计算梯段长度和高度。
梯段长度=[该梯段踏步数量(n)一1]×踏步宽度(b)。
梯段高度=该梯段踏步数量(n)×踏步高度(h)第六步：确定平台深度。
根据楼梯问的尺寸、梯段宽度等，确定平台深度。
平台深度不应小于梯段宽度，对直接通向走廊的开敞式楼梯间而言，其楼层平台的深度不受此限制，但九正家居网认为为了避免走廊与楼梯的人流相互干扰及便于使用，应留有一定的缓冲余地，一般楼层平台深度至少为500～600mm。
第七步：校核。
根据以上设计所得结果，计算楼梯间的开间和进深。
若计算结果比已知的楼梯间尺寸小，通常只需调整平台深度；当计算结果大于已知的楼梯间尺寸，而平台深度又无调整余地时，应调整踏步尺寸，按以上步骤重新计算，直到与已知的楼梯间尺寸一致为止。
楼梯详图的绘制过程与方法
楼梯详图的绘制过程与方法楼梯详图是指建筑施工图纸中关于楼梯的详细设计和绘制图示。
楼梯详图的绘制过程和方法主要包括以下几个步骤：1. 收集资料和确定设计要求：在开始绘制楼梯详图之前，首先需要收集相关资料，包括施工图纸、设计规范和要求等。
根据设计要求，确定楼梯的位置、形式、尺寸、材料等参数。
2. 进行楼梯平面布置设计：根据收集到的资料和要求，进行楼梯平面布置设计。
首先确定楼梯的起点和终点位置，计算楼梯的台阶数量。
根据楼梯宽度和顶层墙体的位置，确定楼梯的具体宽度。
同时，根据楼梯的使用人数和设计要求，确定楼梯的长度和斜度。
3. 绘制楼梯立面图：在楼梯平面布置设计的基础上，绘制楼梯各个阶梯的立面图。
首先确定楼梯的高度和楼层高度，然后根据每个台阶的高度和楼梯间的高度，确定每个台阶的具体尺寸。
在绘制时，要标注每个台阶的高度和阶数，并画出楼梯的轮廓线。
4. 绘制楼梯剖面图：根据楼梯平面布置设计和立面图，绘制楼梯的剖面图。
首先确定楼梯的总高度和楼层高度，在剖面图上标注出楼梯的总高度和楼层的高度。
然后根据楼梯平面布置设计和立面图，确定每个台阶的具体尺寸和倾斜角度，并在剖面图上绘制出每个台阶的轮廓线。
5. 标注和注释：在楼梯详图中，需要进行标注和注释，说明楼梯的各个参数和具体要求。
例如，标注出楼梯的高度、宽度、长度、斜度等尺寸参数，以及楼梯的材料和类型。
同时，还需要注释说明楼梯的构造和施工要求。
这些标注和注释可以使用文字、符号、线型等方式进行。
6. 楼梯详图的绘制工具和软件：楼梯详图的绘制可以使用传统的绘图工具，如铅笔、尺子、三角板、曲线板等。
也可以使用计算机辅助设计软件，如AutoCAD、Sketchup、Revit等。
这些软件可以提供各种绘图工具和功能，使绘图过程更加方便和高效。
总之，楼梯详图的绘制过程和方法是一个详细设计和绘图的过程，需要根据设计要求和相关规范进行。
通过正确的布置、绘制和标注，可以得到准确、清晰的楼梯详图，为后续的楼梯施工提供有力的支持。
楼梯的设计及计算方法
楼梯的设计及计算方法1. 梯级数量和高度：梯级数量和高度的设计需要根据楼梯的总高度和使用者的需求来确定。
一般来说，每个梯级的高度应该相等，以提供稳定的踏步感。
根据人体工程学的要求，每个梯级的上升高度不应超过180mm，下降高度不应少于150mm。
2. 梯级深度：梯级深度取决于使用者的舒适度和安全性。
通常，一个合理的梯级深度在200mm到320mm之间。
过小的梯级深度会导致脚步的踩空，过大会增加上下楼梯的负担。
3. 梯段宽度和扶手设计：楼梯的宽度应考虑到使用者的数量和身体尺寸，同时要满足当地建筑法规的要求。
一般来说，一个合理的梯段宽度在900mm到1200mm之间。
此外，楼梯的两侧需要设置扶手以增加使用者的稳定性和安全性。
4.楼梯梁的设计：楼梯梁的设计通常需要考虑到楼梯的负荷和结构的稳定性。
这要求设计师要根据楼梯的总重量以及使用者的数量来确定合适的梯梁材料和梁的尺寸。
在计算楼梯的过程中，可以采用以下几种方法：1.简化计算法：这种方法适用于简单的楼梯设计，通过固定梯级数量和每个梯级的高度来计算楼梯的总高度。
然后，根据使用者的身高和踩步的高度来确定梯级的高度。
最后，根据梯级的高度和总高度来计算楼梯的梯级数量。
2.梯级比对法：这种方法是根据设计师的经验来确定梯级的高度和深度。
一般来说，每个梯级的高度和深度的比例为1:2，即每个梯级的深度为它的高度的两倍。
通过这种方法，可以根据楼梯的总高度来计算梯级的数量。
3.具体计算法：这种方法适用于复杂的楼梯设计，需要进行详细的计算。
首先，根据楼梯的总高度和使用者的需求来确定梯级的高度。
然后，根据每个梯级的高度和深度来计算楼梯的总梯级数量。
最后，根据梯级的数量和总高度来调整梯级的高度和深度，以使梯级的高度和深度尽量均匀。
总之，楼梯的设计和计算方法是建筑领域中非常重要的一部分。
设计师需要考虑到楼梯的结构和功能，以及人体工程学的要求，确保使用者在上下楼梯时的安全和舒适性。
楼梯设计方法和步骤
楼梯设计方法和步骤楼梯的设计是建筑设计中非常重要的一环，它不仅仅是连接不同楼层的工具，还承担着人们的行走、交往等功能。
优秀的楼梯设计能够提高建筑物的整体品质和使用体验。
下面将介绍楼梯设计的方法和步骤。
一、楼梯设计的方法1.了解功能需求：首先，设计师需要了解楼梯的功能需求。
楼梯的使用对象、使用频率、容量等都会对设计产生重要影响。
2.借鉴经典作品：学习经典的楼梯作品，了解各种不同的设计风格和材料运用。
借鉴经典作品可以帮助设计师提升设计的灵感和创意。
3.调查研究：对于特定的场所和环境，设计师需要进行调查研究，包括现场实地勘查、用户需求调研等。
这样可以更好地了解设计的背景和要求。
4.制定设计原则：在开始设计之前，制定适用于该项目的设计原则。
例如，考虑人体工学原理、舒适性、安全性等，确保设计符合人体工学和安全标准。
5.综合考虑设计因素：楼梯设计需要综合考虑多个因素，如空间布局、结构形式、安全性、美观性等。
设计师需要平衡这些因素，并根据具体需求做出合理的决策。
6.使用CAD软件进行设计：在设计过程中，设计师可以使用计算机辅助设计软件（CAD）进行模拟和绘制。
CAD软件可以提供精确和高效的设计工具，帮助设计师优化设计方案。
7.与其他设计要素协调：楼梯设计需要与建筑的其他设计要素协调一致，如墙面、地面、天花板等。
设计师需要考虑楼梯与周围环境的和谐与统一二、楼梯设计的步骤1.确定楼梯类型：根据场地条件和功能需求，确定楼梯的类型，如直梯、弯梯、螺旋梯等。
不同类型的楼梯适用于不同的场景和需求。
2.计算梯级和行程：根据人体工程学原理和安全标准，通过计算来确定梯级和行程。
梯级是楼梯上的横向步距，而行程是楼梯上的垂直步距。
3.确定楼梯尺寸：根据计算结果确定楼梯的尺寸，包括楼梯的宽度、高度、深度等。
根据使用人群的需求，需要充分考虑舒适性和安全性。
4.选择楼梯材料：选择适合楼梯设计的材料。
常见的楼梯材料有木材、金属、玻璃等。
设计师需要根据设计风格和功能要求选择合适的材料。
混凝土楼梯的设计与施工方法
混凝土楼梯的设计与施工方法一、前言混凝土楼梯是建筑物中常见的构件，具有承重、安全、美观、耐久等特点。
本文旨在介绍混凝土楼梯的设计与施工方法，帮助读者理解混凝土楼梯的构造和施工要点，提高施工质量。
二、设计要点1. 楼梯类型常见的混凝土楼梯类型有直梯、扶手梯、螺旋梯等。
选择楼梯类型应考虑使用人群、楼层高度、使用频率、空间大小等因素，以满足实际需求。
2. 楼梯尺寸楼梯的尺寸主要包括踏步宽度、踏步高度、楼梯宽度等。
踏步宽度不宜小于300mm，踏步高度不宜大于200mm，楼梯宽度不宜小于900mm。
根据实际情况进行调整，以保证使用安全和舒适。
3. 楼梯坡度楼梯坡度是指楼梯的倾斜程度，也称为楼梯的斜度。
楼梯坡度应根据实际情况进行调整，以保证使用安全和舒适。
一般来说，楼梯坡度应控制在30°-35°之间。
4. 楼梯结构楼梯结构包括楼梯台阶、楼梯扶手、楼梯踏步等。
楼梯台阶应采用正方形或矩形结构，保证平整度和稳定性。
楼梯扶手应设置在两侧，高度不宜小于900mm，以便行人握住使用。
楼梯踏步应采用防滑处理，以防止行人滑倒。
三、施工要点1. 材料准备混凝土楼梯施工所需的材料包括水泥、砂子、石子、钢筋等。
材料应符合国家标准和建筑设计要求，严格按照配比比例进行配制。
2. 模板制作模板是混凝土楼梯施工的重要组成部分，质量直接影响施工效果。
模板应采用优质的钢板或木板制作，保证平整度和稳定性。
模板应与楼梯的尺寸、坡度、结构相匹配，以保证施工精度和美观度。
3. 钢筋加工钢筋是混凝土楼梯承重的主要构件，加工质量直接影响楼梯的安全性和稳定性。
钢筋应根据设计要求进行加工，长度、直径、间距等应符合要求。
钢筋的连接应采用焊接或扣件连接，保证牢固性和稳定性。
4. 混凝土浇筑混凝土浇筑是混凝土楼梯施工的核心环节，应注意以下要点：（1）混凝土应按照设计要求进行配制，保证强度和稳定性。
（2）混凝土应从底部向上逐层浇筑，每层浇筑前应先清理模板内部杂物和水泥浆。
楼梯设计方法步骤
楼梯设计方法步骤楼梯设计有哪些方法步骤1．楼梯各部分尺寸的确定根据楼梯间的开间、进深、层高，确定每层楼梯踏步的高和宽、梯段长度和宽度、以及平台宽度等。
（注意：双跑楼梯每层踏步级数最好取偶数，使两跑踏步数相等。
）（1）根据建筑物的性质、楼梯的平面位置及楼梯间的尺寸确定楼梯的形式及适宜的坡度。
初步确定踏步宽b和踏步高h（注意：b≮bmin，h≯hmax，bmin和hmax分别为各类建筑的最小踏步宽和最大踏步高。
）b、h的取值。
（2）根据楼梯间开间尺寸确定梯段宽度B和梯井宽度。
（3）确定踏步级数咒，调整踏步高矗和踏步宽b，用层高H除以踏步高h，得踏步级数n≈H/h，当以为小数时，取整数，并调整踏步高h（h≈H/n），用公式b+h=450（mm），或b+2h=600～620（mm），确定踏步宽b.（4）确定楼梯平台的宽度。
注意（梯段宽）。
（5）由踏步宽b及每梯段的级数，确定梯段的水平投影长度L.（为级踏步的踏面数）。
2．根据上述尺寸画出楼梯底层、二层及顶层平面图的草图3．确定楼梯结构及构造形式确定楼梯为现浇或预制、梯段为板式或梁板式，以及平台板的支撑方式。
4．进行楼梯净空高度的验算，使之符合净空高度要求对于底层平台下做出入口时，应验算平台梁下净空高度是否满足2m的要求。
若不满足，可通过下列途径加以调整：（1）降低楼梯间底层平台梁下的室内地坪标高。
（2）将底层第一梯段增加级数。
（3）底层设一跑直通二层。
（4）将第一跑坡度适当增大，抬高底层平台标高。
（5）将（1）、（2）、（3）、（4）种方法结合使用。
5．根据平面图、剖切位置，及上述尺寸绘制剖面草图根据计算的踏步级数和踏步的宽度和高度，先画出全部踏步的剖面轮廓线，然后按所选定的结构形式画出梯段板厚（梁板式梯段还应画出梯梁高）；画出平台梁及平台板；画出端墙及墙上的门、窗、过梁等。
6．根据剖面图调整好的尺寸，对平面图进行调整，并按设计要求进行尺寸标注7．完成剖面图，加深并标注。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（四）楼梯设计步骤和方法掌握了楼梯的一般尺度及设计要求之后，就可以着手进行楼梯设计了。
楼梯设计是一个比较复杂的工作，要考虑的因素比较多，要通过设计确定下来的内容也非常多。
简单地说，楼梯设计工作就是要根据建筑物的用途和使用功能、建筑物的等级等的不同，在一个特定的空间(楼梯间的开间、进深、层高尺寸所限定的空间)内，合理地设计确定出楼梯的平面形式、楼梯段的坡度、踏步的步数、踏面和踢面的尺寸、楼梯段的宽度和长度、楼梯休息平台的宽度、梯井的宽度以及楼梯各部位的通行净高等。
在建筑初步设计阶段，以上设计工作也会反过来进行，也就是说，根据建筑物的用途和使用功能，建筑物的等级等的不同，来确定楼梯的平面形式、坡度以及所有各部位的尺寸，并由此而确定该楼梯间的开间、进深、层高的合理尺寸。
需要注意的是，在这种情况下，楼梯间的开间、进深、层高尺寸一般都不能单独地确定下来，而要兼顾建筑物楼梯间以外的其他空间的开间、进深、层高的要求而综合起来予以确定。
下面将通过具体的实例来讨论和介绍楼梯的设计步骤和方法。
1、实例一某砖混结构多层教学楼，开敞式平面的楼梯间，其平面如图2-6所示。
楼梯间的开间轴线尺寸为3600mm，进深轴线尺寸为6000mm，层高尺寸3600mm，室内外高差450mm，楼梯间需设置疏散外门。
楼梯间外墙厚360mm，内墙厚240mm，轴线内侧墙厚均为120mm。
走廊轴线宽2400mm。
试设计此楼梯。
我们首先做一个基本的讨论和分析。
在具体地确定楼梯间各部位的尺寸之前，先来分析以下几个问题。
第一，楼梯段的坡度要合理，本例教学楼为公共建筑，使用人数比较多，楼梯段的坡度不宜取得过大；第二，所有各部位尺寸的确定都应该是在楼梯间的净空间之内得到满足。
因此，在开间和进深方向的尺寸计算要减去墙体的厚度，在通行净高的尺寸计算则要扣除平台梁的高度；第三，在解决首层中间休息平台下部的通行要求时，首先可采用将室外台阶移入室内的办法，但要特别注意的是，不可将全部台阶均移入室内，而应至少在室外保留一步高度不低于100mm左右的台阶，以避免地面雨水倒灌室内；第四，注意楼层休息平台宽度取值的差别。
开敞式平面的楼梯间与封闭式平面的楼梯间，由于在能否借用走廊的宽度来解决通行要求问题上的不同，其楼层休息平台宽度的取值标准也不一样。
以上四点问题，在楼梯设计中常被忽视，在这里集中提出来做分析和讨论，以期引起设计者的足够重视。
为了使楼梯设计工作既快捷又合理，这里介绍一种设计方法，可以概括为“七步骤设计法”。
七步骤设计法又可分为两个阶段，第一阶段为前四个步骤，主要是根据设计要求和以往的经验，事先确定（假定）一些楼梯的基本数据，为下一阶段的设计做准备工作；第二个阶段为后三个步骤，主要是在前四步设计的基础上，分别对楼梯间开间、进深、层高（通行净高）三个方向的布置进行验算，以检验第一阶段所假定的基本数据是否合理。
验算结果合理，楼梯设计就此结束；如果验算结果不合理，就要重新调整前面所假定的基本数据，再按同样的设计步骤进行验算，直到出现合理的结果为止。
楼梯设计实例一某砖混结构多层教学楼，开敞式平面的楼梯间，其平面如图2-6所示。
楼梯间的开间轴线尺寸为3600mm，进深轴线尺寸为6000mm，层高尺寸3600mm，室内外高差450mm，楼梯间需设置疏散外门。
楼梯间外墙厚360mm，内墙厚240mm，轴线内侧墙厚均为120mm。
走廊轴线宽2400mm。
试设计此楼梯。
下面就以实例一为例，按七步骤设计法进行设计。
（1）确定（假定）楼梯段踏步尺寸b和h由于本例为教学楼，属于公共建筑，楼梯段的坡度不宜取得过大，参照表2-2中的学校建筑类型的数据，取踏面宽b=300mm，踢面高h=150mm。
此时，h/b=150/300=1/21/2即为楼梯段的坡度，换算成角度即为26°34′，是一个较为适宜的楼梯段坡度值。
（2）计算每楼层的踏步数N根据已知层高的条件和前已确定的踢面高尺寸，每楼层的踏步数N为N= H/h=3600/150=24（步）（3）确定楼梯的平面形式，并计算每跑楼梯段的踏步数n本例采用双跑平行式的楼梯平面形式。
因此，每跑楼梯段的踏步数n为n=N/2=24/2=12（步）每跑楼梯段12步踏步，少于18步，大于3步，符合基本要求。
（4）计算楼梯间平面净尺寸根据所列的已知条件，参照图2-6的平面尺寸关系，可以得到如下开间方向的平面净尺寸：3600-120×2=3360mm进深方向的平面净尺寸：6000-120+120=6000mm（5）开间方向的验算在楼梯间平面的开间方向净尺寸的范围之内，应布置两个等宽度的楼梯段和一个梯井，现取梯井宽度B1=160mm，则楼梯段的宽度尺寸B为B=（3360-160）/2=1600mm楼梯段宽度1600mm满足公共建筑楼梯段最小宽度限制的要求。
（6）通行净高的验算如前所述，楼梯间内通行净高的验算，应重点检验首层中间休息平台处是否满足要求。
按半层高度计算，首层中间休息平台的标高为 1.800m，考虑平台梁的结构高度（平台梁高取350mm，是按其跨度的1/10左右并依据模数要求确定）后，平台梁下部的净空高度只有1.450m。
这显然不能满足基本的通行要求。
首先考虑利用现有的室内外高差，在室外保留100mm高的一步台阶，其余350mm设成两步台阶移入室内，这样，平台梁下部的净空高度达到1.450+0.350=1.800m。
再考虑将首层高度内的两跑楼梯段做踏步数的调整，将原来的12+12步调整为14+10步，第一跑增加的两步踏步使平台梁底的标高又增加了150×2=300mm，平台梁下部的通行净高达到1.800+0.300=2.100m，大于2.000m的通行净高标准。
将以上设计结果列成计算式，则有150×14+175×2-350=2100mm式中等号前的第一项150×14为第一跑楼梯段的垂直高度；第二项175×2为台阶从室外移入室内后所增加的净空高度；第三项350为应扣除的平台梁结构高度。
为检验首层中间休息平台提高后，二层中间休息平台下部的通行净高是否满足要求，可采用上述同样的分析方法，列出如下计算式150×12+150×10-350=2950mm计算结果表明，其通行净高仍满足要求。
（7）进深方向的验算在楼梯间平面的进深方向净尺寸的范围之内，应布置一个中间休息平台（宽度）、一个楼梯段（水平投影长度）和一个楼层休息平台（宽度）。
前述设计结果已形成了三种楼梯段长度，即14步、12步、10步三种情况，如果取最长的14步楼梯段进行验算，其余两种情况将不成问题。
考虑中间休息平台处临空扶手由于构造关系会深入平台宽度方向一定的距离等因素，这里取中间休息平台宽度D=1800mm，略大于楼梯段的宽度B=1600mm，则楼层休息平台的宽度D1可以由下式计算得出D1=6000-300×（14-1）-1800=300mm式中两个等号之间的第一项6000为楼梯间平面进深净尺寸；第二项300×（14-1）为14步楼梯段的水平投影长度，之所以采用（n-1）的关系进行计算，是由平台与楼梯段的投影关系决定的；第三项1800为中间休息平台的宽度。
计算结果表明，楼层休息平台的宽度为300mm，可以起到与走廊通道之间一定的缓冲作用。
不难算出，当楼梯段的长度为12步和10步长时，其楼层休息平台处的缓冲宽度分别为300+（300×2）=900mm和300+（300×4）=1500mm。
至此，楼梯间开间、进深方向及通行净高的验算结果全部合格，楼梯设计完成。
图2-7所示为本例设计结果的平面图和剖面图。
楼梯设计实例二某单元式六层砖混结构住宅楼，封闭式楼梯间平面。
开间轴线尺寸为2700mm，进深轴线尺寸为5100mm，层高尺寸为2700mm，室内外高差为800mm，楼梯间首层设疏散外门。
楼梯间外墙厚360mm，内墙厚240mm，轴线内侧墙厚均为120mm。
试设计此楼梯。
图2-8为该住宅楼楼梯间平面示意图。
本例楼梯设计与实例一相比较，有两个明显的变化，一是本例为住宅楼，属居住建筑，实例一为教学楼，属公共建筑，两者在选择楼梯段的坡度时应该有所区别；二是本例楼梯间为封闭式平面，实例一为开敞式平面，两者这个差别会在楼梯设计的具体处理上有所不同。
以上两点首先提出来，以期引起重视。
下面，仍采用七步骤设计法来做具体的设计。
（1）确定（假定）楼梯段踏步尺寸b、h参照表2-2中的住宅建筑类型的数据，取踏面宽b=280mm，踢面高h=170mm。
此时h/b= 170/280=0.60731°16′，对于居住建筑的楼梯段来说，是一个比较适宜的坡度值。
（2）计算每楼层的踏步数N N=2700/170=15.88（步）由于楼梯段的踏步数必须是整数值，否则，会出现每个踏步踢面高h不等值的不合理现象，因此，取每楼层的踏步数N=16步，并依此重新计算踢面高h′的数值以及楼梯段的坡度值。
计算结果如下h′=H/N=2700/16=168.75mmh′/b=168.75/280=0.603此坡度值换算成角度即为31°05′，仍在合理值范围之内。
（3）确定楼梯的平面形式，并计算每跑楼梯段的踏步数n本例仍采用双跑平行式的楼梯平面形式。
因此，每跑楼梯段的踏步数n为n=N/2=16/2=8（步）每跑楼梯段8步踏步，少于18步，大于3步，符合基本要求。
（4）计算楼梯间平面净尺寸根据所列的已知条件，参照图2-8的平面尺寸关系，可以得到如下：开间方向的平面净尺寸：2700-120×2=2460mm；5100-120×2=4860mm。
请注意本例与实例一在计算进深方向的平面净尺寸时有什么不同之处。
（5）开间方向的验算取梯井宽度B1=60mm，则楼梯段的宽度尺寸B为B=（2460-60）/2=1200mm楼梯段1200mm的宽度满足居住建筑楼梯段最小宽度限制的要求。
（6）通行净高的验算根据所列的已知条件，按半层高度计算，首届中间休息平台的标高为1.350m，考虑平台梁的结构高度220mm（按其跨度的1/12左右并依据模数要求确定）后，平台梁下部的通行净高只有1.130m。
为满足通行净高2.000m的要求，首先将室外部分台阶移入室内，即在室外保留100mm高的一步台阶，其余700mm设成四步台阶并移入室内，这样，平台梁下部的通行净高达到1.130+0.700=1.830m。
再将首层高度内的两跑楼梯段的踏步数由来原的8+8步调整为9+7步，第一跑楼梯段增加的一步踏步使平台梁下部的通行净高又增加了0.170m，达到1.830+0.170=2.000m，符合通行净高的标准。
