功率因数补偿的意义
浅谈功率因数补偿与经济输变电
浅谈功率因数补偿与经济输变电山东宁阳县电业局陈伦皋在电网中进行无功补偿，在目前电网缺电的形势下，意义尤为重大。
无功补偿既可减少输变电的电能损失，又能使有限的电力发挥更大作用。
一、输电线路有功损耗与功率因数的关系根据电工基础理论可知，三相输电线路（本文着重研究35千伏及以下线路）的有功损耗为：式中：ΔP——三相输电线路有功损耗（千瓦）I——三相输电线路一相中的电流（安）R——一相线路中的电阻（欧）P——三相线路输送的有功功率（千瓦）Q——三相线路输送无功功率（千乏）cosφ——负载的功率因数S——三相线路输送的视在功率（千伏安）在线路末端设Qc电容器，进行无功补偿，若线路输送有功功率不变，线路功损耗减少；若略去无功补偿后电压的变化二、变压器的有功损耗与功率因数的关系变压器的有功损耗分为铁芯损耗（铁损）和绕组电阻中的损耗（铜损）两部分，铁损一般是不变的。
绕组电阻中的铜损是随负载大小和负载性质的变化而变化的，根据下面的公式进行计算：——变压器绕组电阻中的铜损（千瓦）式中： PCP——变压器的短路损耗（千瓦）KI——变压器的二次侧工作电流（安）——变压器二次侧的额定电流（安）Ie在一定的负载下，仅改变负载的功率因数，可导出变压器铜损变化率：式中符号意义与（3）式相同。
三、无功补偿引起的电压变化的估算和实例1．估算公式的推导：一输电线路，如图1所示，输送的负荷为P十jQ，在末端装设电容器Qc后，则首末电压关系为：当首端有电压自动调整装置时U1＝U1’，在一般情况下，线路末端进行无功补偿时，对首端电压影响不大，也可认为U1≈U1’，故得：式中： U——无功补偿后线路末端电压（千伏）2——无功补偿后线路末端电压（千伏）U′2Q——补偿无功容量（兆乏）O——1、2母线间归算至低压侧电抗（欧）X12无功补偿引起电压升高率为2．估算公式应用举例1987年2月台票10日上午十一点，我们在磁窑变电所空切电容引起电压变化的试验，试验结果与计算数据见附表线路参数见图3四、考虑无功补偿后电压升高时，电网元件中可变损耗减少的计算在线路末端进行无功补偿后，末端电压必须升高，在负载有功功率不变的条件下，由（1）式可知，电网元件中可变损失减少为：五、无功补偿后，变电设备容量降低无功补偿后，当负载有功功率不变时，视在功率减少，所需变电设备容量亦减少。

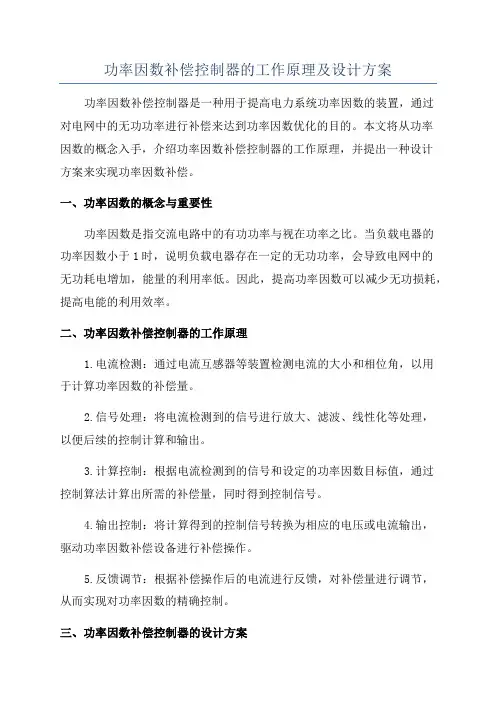

功率因数补偿控制器的工作原理及设计方案
功率因数补偿控制器的工作原理及设计方案功率因数补偿控制器是一种用于提高电力系统功率因数的装置，通过对电网中的无功功率进行补偿来达到功率因数优化的目的。
本文将从功率因数的概念入手，介绍功率因数补偿控制器的工作原理，并提出一种设计方案来实现功率因数补偿。
一、功率因数的概念与重要性功率因数是指交流电路中的有功功率与视在功率之比。
当负载电器的功率因数小于1时，说明负载电器存在一定的无功功率，会导致电网中的无功耗电增加，能量的利用率低。
因此，提高功率因数可以减少无功损耗，提高电能的利用效率。
二、功率因数补偿控制器的工作原理1.电流检测：通过电流互感器等装置检测电流的大小和相位角，以用于计算功率因数的补偿量。
2.信号处理：将电流检测到的信号进行放大、滤波、线性化等处理，以便后续的控制计算和输出。
3.计算控制：根据电流检测到的信号和设定的功率因数目标值，通过控制算法计算出所需的补偿量，同时得到控制信号。
4.输出控制：将计算得到的控制信号转换为相应的电压或电流输出，驱动功率因数补偿设备进行补偿操作。
5.反馈调节：根据补偿操作后的电流进行反馈，对补偿量进行调节，从而实现对功率因数的精确控制。
三、功率因数补偿控制器的设计方案针对功率因数补偿控制器的设计，可以考虑以下几个方面：1.选取合适的补偿装置：常用的补偿装置有电容器、电感和静止补偿器等。
根据不同的负载特点和功率因数要求，选择适用的补偿装置。
2.设计控制算法：根据电流检测到的信号和功率因数目标值，设计合适的控制算法。
常用的控制算法有PID控制、模糊控制和神经网络控制等。
3.选择合适的控制器芯片：根据控制算法的需求，选择合适的控制器芯片，如单片机或DSP芯片，用于进行控制计算和输出。
4.安全保护设计：考虑到功率因数补偿装置可能遇到过电流、过压等问题，需要设计相应的安全保护电路来保护控制器和补偿装置。
5.系统的可靠性设计：设计电源稳定、抗干扰等电路，提高控制系统的稳定性和可靠性。

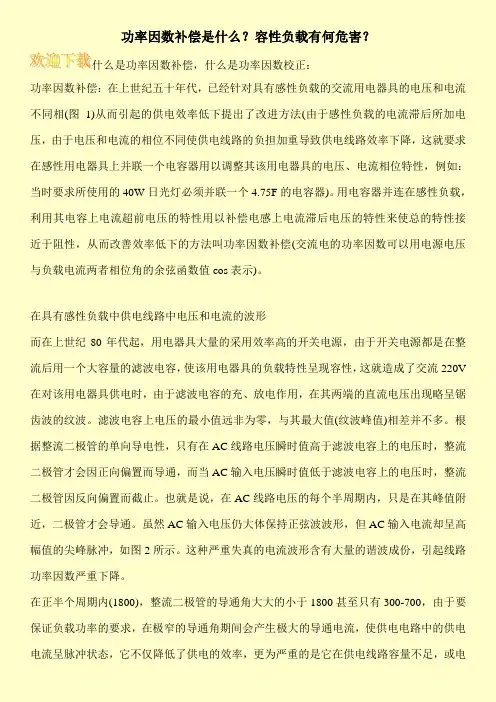

功率因数补偿是什么？容性负载有何危害？
功率因数补偿是什么？容性负载有何危害？什么是功率因数补偿，什么是功率因数校正：功率因数补偿：在上世纪五十年代，已经针对具有感性负载的交流用电器具的电压和电流不同相(图1)从而引起的供电效率低下提出了改进方法(由于感性负载的电流滞后所加电压，由于电压和电流的相位不同使供电线路的负担加重导致供电线路效率下降，这就要求在感性用电器具上并联一个电容器用以调整其该用电器具的电压、电流相位特性，例如：当时要求所使用的40W日光灯必须并联一个4.75F的电容器)。
用电容器并连在感性负载，利用其电容上电流超前电压的特性用以补偿电感上电流滞后电压的特性来使总的特性接近于阻性，从而改善效率低下的方法叫功率因数补偿(交流电的功率因数可以用电源电压与负载电流两者相位角的余弦函数值cos表示)。
在具有感性负载中供电线路中电压和电流的波形而在上世纪80年代起，用电器具大量的采用效率高的开关电源，由于开关电源都是在整流后用一个大容量的滤波电容，使该用电器具的负载特性呈现容性，这就造成了交流220V 在对该用电器具供电时，由于滤波电容的充、放电作用，在其两端的直流电压出现略呈锯齿波的纹波。
滤波电容上电压的最小值远非为零，与其最大值(纹波峰值)相差并不多。
根据整流二极管的单向导电性，只有在AC线路电压瞬时值高于滤波电容上的电压时，整流二极管才会因正向偏置而导通，而当AC输入电压瞬时值低于滤波电容上的电压时，整流二极管因反向偏置而截止。
也就是说，在AC线路电压的每个半周期内，只是在其峰值附近，二极管才会导通。
虽然AC输入电压仍大体保持正弦波波形，但AC输入电流却呈高幅值的尖峰脉冲，如图2所示。
这种严重失真的电流波形含有大量的谐波成份，引起线路功率因数严重下降。
在正半个周期内(1800)，整流二极管的导通角大大的小于1800甚至只有300-700，由于要保证负载功率的要求，在极窄的导通角期间会产生极大的导通电流，使供电电路中的供电电流呈脉冲状态，它不仅降低了供电的效率，更为严重的是它在供电线路容量不足，或电。

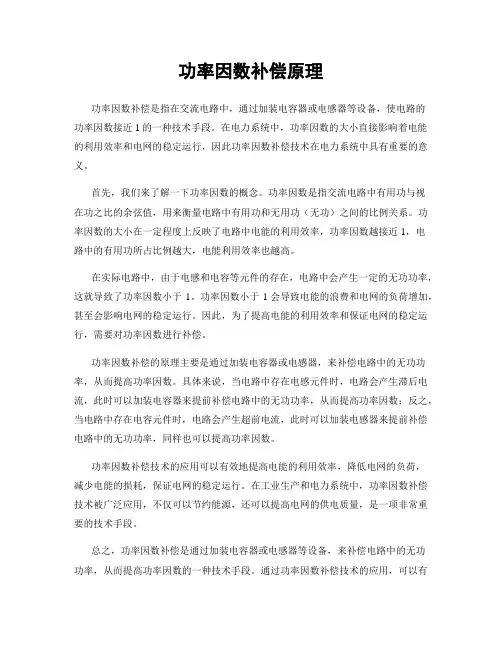

功率因数补偿原理
功率因数补偿原理功率因数补偿是指在交流电路中，通过加装电容器或电感器等设备，使电路的功率因数接近1的一种技术手段。
在电力系统中，功率因数的大小直接影响着电能的利用效率和电网的稳定运行，因此功率因数补偿技术在电力系统中具有重要的意义。
首先，我们来了解一下功率因数的概念。
功率因数是指交流电路中有用功与视在功之比的余弦值，用来衡量电路中有用功和无用功（无功）之间的比例关系。
功率因数的大小在一定程度上反映了电路中电能的利用效率，功率因数越接近1，电路中的有用功所占比例越大，电能利用效率也越高。
在实际电路中，由于电感和电容等元件的存在，电路中会产生一定的无功功率，这就导致了功率因数小于1。
功率因数小于1会导致电能的浪费和电网的负荷增加，甚至会影响电网的稳定运行。
因此，为了提高电能的利用效率和保证电网的稳定运行，需要对功率因数进行补偿。
功率因数补偿的原理主要是通过加装电容器或电感器，来补偿电路中的无功功率，从而提高功率因数。
具体来说，当电路中存在电感元件时，电路会产生滞后电流，此时可以加装电容器来提前补偿电路中的无功功率，从而提高功率因数；反之，当电路中存在电容元件时，电路会产生超前电流，此时可以加装电感器来提前补偿电路中的无功功率，同样也可以提高功率因数。
功率因数补偿技术的应用可以有效地提高电能的利用效率，降低电网的负荷，减少电能的损耗，保证电网的稳定运行。
在工业生产和电力系统中，功率因数补偿技术被广泛应用，不仅可以节约能源，还可以提高电网的供电质量，是一项非常重要的技术手段。
总之，功率因数补偿是通过加装电容器或电感器等设备，来补偿电路中的无功功率，从而提高功率因数的一种技术手段。
通过功率因数补偿技术的应用，可以有效地提高电能的利用效率，降低电网的负荷，减少电能的损耗，保证电网的稳定运行。
功率因数补偿技术在电力系统中具有重要的意义，对于提高电能利用效率和保证电网的稳定运行具有重要的作用。
电动机功率因数补偿计算
电动机功率因数补偿计算摘要：电动机功率因数补偿是一种有效的方法，可以提高电网能源利用率和供电质量，减少能源消耗和损失。
本文将介绍电动机功率因数的定义及其意义、功率因数补偿的必要性以及常用的补偿装置和方法。
同时，还将详细介绍电动机功率因数补偿的计算步骤，并给出实例分析，以便读者深入理解和掌握电动机功率因数补偿的计算方法。
一、引言1.1电动机功率因数的定义及其意义1.2电动机功率因数补偿的必要性二、电动机功率因数补偿装置及方法2.1固定补偿装置2.2可调补偿装置2.3静止无功补偿装置2.4主动无功补偿装置三、电动机功率因数补偿的计算步骤3.1确定功率因数目标3.2计算功率因数的改善量3.3选择补偿方式和容量3.4计算补偿装置的参数3.5检查功率因数补偿后的系统四、实例分析4.1系统参数4.2功率因数改善计算4.3补偿装置的选择和参数计算4.4系统检查五、结论本文将详细介绍电动机功率因数补偿的计算步骤，从确定功率因数目标开始，一步步进行计算。
首先，需要确定所需达到的功率因数目标，根据现有功率因数和目标功率因数的差异，计算出功率因数的改善量。
然后，在选择补偿方式和容量时，需要考虑现有电动机功率因数和负荷性质。
最后，根据补偿装置的参数计算出补偿装置的容量和参数。
通过实例分析，读者可以更好地理解和掌握电动机功率因数补偿的计算方法。
实例分析将详细介绍一个具体的系统，包括系统参数、功率因数改善的计算、补偿装置的选择和参数计算，以及补偿后系统的检查。
综上所述，电动机功率因数补偿是提高电网能源利用率和供电质量的重要方法。
本文中介绍了电动机功率因数的意义、补偿装置和方法，并详细描述了功率因数补偿的计算步骤。
实例分析将进一步巩固读者对电动机功率因数补偿计算的理解和应用。
补偿功率因数原理
补偿功率因数原理补偿功率因数是指通过补偿电气系统中的无功功率，使得电流和电压之间的相位差角达到最小，从而提高系统的功率因数。
功率因数是衡量电气系统有效利用电能程度的重要参数之一，它代表了有用功率与总视在功率之间的比值。
在电气系统中，功率因数通常用“功率三角”来表示，即有功功率、视在功率和无功功率之间的关系。
其中，有功功率表示电能转换成的能量进行有用功的部分，无功功率则是指电能在电气系统中来回转化，而没有被转化成有用功的部分，视在功率则是表示电气系统中总的电能大小。
功率因数的计算公式为：功率因数= 有功功率/ 视在功率功率因数的取值范围为0到1之间，数值越接近1，表示无功功率所占比例越小，系统的利用率和效率越高。
补偿功率因数的原理是通过安装功率因数补偿装置，即电容器或电感器，来抵消电气系统中的无功功率，从而提高系统的功率因数。
根据电气系统的特点和需要，可以选择串联或并联方式进行补偿。
在串联补偿中，电容器或电感器与电源串联连接，通过改变补偿装置的容量或电感值，来抵消电气系统中的无功功率，使得电流和电压之间的相位差角更小。
串联补偿常用于电压较低的电路，如家用电器和小型工业设备。
在并联补偿中，电容器或电感器与电源并联连接，通过改变补偿装置的容量或电感值，来抵消电气系统中的无功功率，使得电流和电压之间的相位差角更小。
并联补偿常用于大型工业设备和电力系统。
补偿功率因数的好处主要有以下几个方面：1. 提高电气系统的功率因数，减小无功功率的损耗，提高电能的利用率和效率。
2. 减少电力系统的线损和电能传输损耗，降低电力成本。
3. 降低电气设备的运行温度和损耗，延长设备的使用寿命。
4. 提高电气系统的稳定性和可靠性，减少因电压波动和电流过载引起的设备故障。
5. 降低电气系统的电压波动和谐波污染，提高电能质量。
6. 减少电源的负荷和需求，降低电力供应的压力。
在实际应用中，补偿功率因数可以通过自动补偿装置来实现，它根据电气系统的工作状态和负载需求，控制补偿装置的运行和容量调整，以达到最佳的功率因数补偿效果。
功率因数低的影响及补偿方式
前言在现代用电企业中，有数量众多、容量大小不等的感性设备连接于电力系统中，以致电网传输功率除有功功率外，还需提供大量的无功功率。
系统中各种无功功率输出应能满足系统负荷和网络损耗在额定电压下对无功功率的需求，否则会产生一系列的影响，对系统和用户设备的安全运行及使用寿命造成很大危害。
功率因数是无功功率与视在功率的比值，当无功功率不足时，直接导致功率因数偏低。
1功率因数偏低所带来的不良影响如果企业自然平均功率因数在～之间，企业消耗电网的无功功率约占消耗有功功率的60%～90%,当功率因数从～提高到时，有功损耗将降低20%～45%，则无功消耗只占有功消耗的30%左右。
功率因数的偏低不仅是系统中的无功功率消耗过大，还会产生其他的危害：1．网络的损耗大补偿前后线路传送的视在功率不变，较低的功率因数增加了变压器及有关电气设备网络内部的电能损耗，直接增加用电费用的支出。
2．网络输送容量低在变压器容量一定的情况下，如果功率因数低，则系统传送的有功功率也低，从而无法使设备的效率得到充分的利用，直接为企业创造经济效益。
3．用户侧电压偏移当功率因数偏低时，设备的电压变化大，无功损耗也大，设备老化加速，容易造成设备使用寿命缩短，影响设备运行，使安全问题增加和设备的原有设计寿命大打折扣。
由于设备维护及因设备故障而造成停产会给企业造成严重的经济损。
4．加收力率电费（罚款）我国供用电规则规定，工业用户和装有带负荷调整电压装置的电力用户，功率因数应达到以上；凡是功率因数达不到上述规定的用户，电业部门对其加收一部分电费——力率电费（罚款）。
具体按照《功率因数调整电费办法》执行。
2 提高功率因数意义在实际工作中，提高功率因数意味着：1) 提高用电质量，减少电力线路的电压损失，改善设备运行条件，可保证设备在正常条件下工作，这就有利于安全生产。
2) 可节约电能，降低生产成本，减少企业的电费开支。
例如：当cos?=时的损耗是cos?=1时的4倍。
改善电路功率因数的意义和方法
改善电路功率因数的意义和方法
改善电路的功率因数的意义：功率因数（Power Factor，PF）是衡量电路对电力的利用效率的重要指标之一。
电路的功率因数是电路中实际功率与视在功率之比，表征了电路中有功负载对电流和电压的相位关系，是衡量电路负载纯度的参数。
具有较高功率因数的电路能更有效地利用电力，减少能源消耗，提高电网运行效率。
改善电路功率因数的方法：
1. 安装功率因数补偿装置：功率因数补偿装置能实时检测电路功率因数，将电路中的功率因数调整到接近1的合理范围内。
常用的功率因数补偿装置有电容器补偿装置和静态无功功率补偿装置。
2. 设计合理的电路拓扑结构：合理设计电路拓扑结构，在电路规划和建设阶段就考虑到功率因数的要求，减少低功率因数负载的使用。
3. 控制电路中非线性负载：非线性负载会引起谐波电流，使功率因数下降。
通过采用滤波器等方法控制电路中的谐波电流，改善功率因数。
4. 调整电源电压：提高电源的输出电压，相同的有功功率下，电流减小，功率因数提高。
5. 合理选择电气设备和电器产品：选择功率因数较高的电气设备和电器产品，
减少电路中的低功率因数负载的使用。
综上所述，改善电路的功率因数能提高电路的电能利用率，减少能源浪费，提高电网运行效率。
通过合理设计和控制，选择适当的电器设备和电气产品，并安装功率因数补偿装置等方法，可以有效改善电路的功率因数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
功率因数补偿的意义
功率因数是交流电路的重要技术数据之一,有十分重要的意义。
功率因数的高低，对于电气设备的利用率和分析、研究电能消耗等问题都有十分重要的意义。
所谓功率因数，是指任意二端网络(与外界有二个接点的电路)两端电压U与其中电流I 之间的相位差的余弦。
在二端网络中消耗的功率是指平均功率，也称为有功功率，它等于电压×电流×电压电流间相位差的余弦。
由此可以看出，电路中消耗的功率P，不仅取决于电压V与电流I的大小，还与功率因数有关。
而功率因数的大小，取决于电路中负载的性质。
对于电阻性负载，其电压与电流的位相差为0，因此，电路的功率因数最大();而纯电感电路，电压与电流的位相差为π/2，并且是电压超前电流;在纯电容电路中，电压与电流的位相差则为-(π/2)，即电流超前电压。
在后两种电路中，功率因数都为0。
对于一般性负载的电路，功率因数就介于0与1之间。
一般来说，在二端网络中，提高用电器的功率因数有两方面的意义，一是可以减小输电线路上的功率损失;二是可以充分发挥电力设备(如发电机、变压器等)的潜力。
因为用电器总是在一定电压U和一定有功功率P的条件下工作，由公式P=UIcosΦ
可知，功率因数过低，就要用较大的电流来保障用电器正常工作，与此同时输电线路上输电电流增大，从而导致线路上焦耳热损耗增大。
另外，在输电线路的电阻上及电源的内组上的电压降，都与用电器中的电流成正比，增大电流必然增大在输电线路和电源内部的电压损失。
因此，提高用电器的功率因数，可以减小输电电流，进而减小了输电线路上的功率损失。
提高功率因数，可以充分发挥电力设备的潜力，这也不难理解。
因为任何电力设备，工作时总是在一定的额定电压和额定电流限度内。
工作电压超过额定值，会威胁设备的绝缘性能;工作电流超过额定值，会使设备内部温度升得过高，从而降低了设备的使用寿命。
对于电力设备，电压与电流额定值的乘积，称为这台设备的额定视在功率S额即
S额=U额I额
也称它为设备的容量，对于发电机来说，这个容量就是发电机可能输出的最大功率，它标志着发电机的发电潜力，至于发电机实际输出多大功率，就跟用电器的功率因数有关，用电器消耗的功率为
功率因数高，表示有功功率占额定视在功率的比例大，发电机输出的电能被充分地利用了。
例如，发电机的容量若为15000千伏安，当电力系统的功率因数由0.6提高到0.8时，就可以使发电机实际发电能力提高3000千瓦，这不正是发挥了发电机的潜力吗?设备的利用也更合理。
从这个角度来讲，功率因数可以表示为有功功率与机在功率的比值，即
如何提高功率因数，是电力工业中需要认真考虑的一个重要而又实际的问题。
在平常遇到的电感性负载的电路中，例如日光灯电路，一般采用并联合适的电容器来提高整个电路的功率因数，。
