PLC毕业设计指导书(2011)
毕业设计 传送带PLC设计
2011年4月1日目录一、引言1.11.2PLC简介二、三层传送带PLC总体设计方案2.1系统的基本组成2.2工作原理及过程2.3工作示意图三、PLC程序设计3.1I/O分配3.2基于PLC的三层传送带配料小车系统梯形图3.3基于PLC控制的三层传送带配料小车系统程序指令表3.4 PLC外部接线图四、程序运行调试设计心得致谢参考文献一、引言1.1二十世纪九十年代以来，计算机的不断发展引发了各个领域的革命性变革。
随着微处理器，计算机技术和数字通信技术的飞速发展，计算机控制已扩展到几乎所有的工业领域。
现代社会要求制造业对市场需求做出迅速的反应，生产出小批量多，品种，多规格，低成本和高质量的产品。
为满足这一要求，生产设备和自动生产线的控制系统必须具有极高的可靠性和灵敏性。
可编程序控制器正是顺应这一要求出现的，它是已微处理器为基础的通用控制装置。
工厂自动化及传送系统也深受其影响，使得现代工厂自动化程度和信息集成程度的要求也越来越高。
为了适应现代自动化传送的要求，PLC控制逐渐取代继电接触器控制成为传送控制的主要环节，使控制系统更加安全、迅速、可靠。
PLC的推广应用在我国得到迅猛的发展，它已经广泛应用在各种机械设备和生产过程的电气控制装置中。
了解PLC的工作原理，具备设计，调试和维护PLC控制系统的能力，已成为现代工业对电气技术人员的基本要求。
1.2 PLC简介PLC即可编程控制器（Programmable logic Controller），是指以计算机技术为基础的新型工业控制装置。
在1987年国际电工委员会（International Electrical Committee）颁布的PLC标准草案中对PLC做了如下定义：PLC英文全称Programmable Logic Controller ,中文全称为可编程逻辑控制器，定义是:一种数字运算操作的电子系统，专为在工业环境应用而设计的。
它采用一类可编程的存储器，用于其内部存储程序，执行逻辑运算,顺序控制，定时，计数与算术操作等面向用户的指令，并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。
PLC毕业设计指导书(2011)
目录毕业设计（论文）任务书封面 (2)设计（论文）任务（一） (3)设计（论文）任务（二） (5)设计（论文）任务（三） (7)设计（论文）任务（四） (9)设计（论文）任务（五） (11)设计（论文）任务（六） (13)设计（论文）任务（七） (15)设计（论文）任务（八） (17)设计（论文）任务（九） (19)设计（论文）任务（十） (21)开题报告格式 (23)主要参考文献 (24)毕业设计字体字号格式 (25)毕业设计内容参考（一） (26)毕业设计内容参考（二） (27)福建水利电力职业技术学院毕业设计（论文）任务书年月日至年月日题目：姓名：学号：院系：专业：年级：指导教师：（签名）系主任（或教研室主任）：（签章）设计（论文）任务（一）毕业设计（论文）的主要内容设计（论文）任务（二）毕业设计（论文）的主要内容设计（论文）任务（三）毕业设计（论文）的主要内容设计（论文）任务（四）毕业设计（论文）的主要内容设计（论文）任务（十）毕业设计（论文）的主要内容开题报告格式《基于PLC控制系统设计》毕业设计开题报告姓名：×××学号：班级：专业：机电一体化技术主要参考文献毕业设计字体字号格式毕业设计必须选用A4复印纸，并用计算机打印成文，字体选用简体（宋体）；标题采用三号黑体字，小标题采用四号黑体字，正文内容采用五号宋体。
内容描述：用PLC控制装配线上的齿轮或轴承的润滑油加注，需要加注润滑油的一个齿轮或轴承走到预定位置时，传感器便发出信号，通过PLC去打开一个电磁阀，向齿轮或轴承加注一定量的润滑油，然后再将电磁阀关闭。
油罐中的润滑油的油位用一个传感器进行检测，当油位低于某一数值时，此传感器向PLC发出一个信号，PLC相应输出信号使得缺油指示灯闪烁，提示操作人员向油罐加油。
每当齿轮或轴承走到预定点时，被注油位置传感器检测到，输入继电器00000接通，经上升沿微分指令（DIFU）后，内部辅助继电器01600接通一个扫描周期，输出继电器10000接通并自锁，注油电磁阀线圈通电，打开注油电磁阀并开始注油，同时定时器TIM000开始延时，延时数秒后常闭触点断开，使得输出继电器10000断开，注油电磁阀线圈断电，注油电磁阀自动关闭，停止注油。
2011PLC课程设计任务书
电08级《电气控制与PLC应用技术》课程设计任务书课程设计任务书及要求面向专业：电气工程及自动化、自动化实习周数：1一、目的及任务电气工程及自动化、自动化专业学生在学习电气控制与PLC专业课之后，应该对所学的关于低压电器、可编程控制器及电气控制理论等知识进行系统地总结性设计，课程设计中要求学生对某一电气控制工程进行设计以满足课题提出的要求。
二、设计内容详见任务书。
要求：可以任选题目，但是需要完成2个设计题目。
熟悉资料及有关国家标准。
根据所学知识进行电气控制设计。
根据各自的设计题目，画出设计图纸和完成相关设计说明书。
三、基本要求1、能够根据某一电气控制工程的要求，查找资料，进行PLC控制。
2、按时、独立的完成布置的设计任务。
每天8：10实验室开门可以上机调试程序。
7月7日下午16：00上交设计报告书，不按时上交课程设计报告书，按照缺考论，责任自负。
3、不许抄袭他人设计成果。
4、封面统一格式打印，每人一份装订在设计报告书的第一页。
5、设计报告采用A4纸，手写，抄袭打印无效。
6、程序、框图、I/O接线图、有关的说明及调试小结、课程设计的心得。
四、考核办法1、必须保证课程设计的出勤率，无故缺席一天以上者，考核成绩不合格。
2、设计结束时，必须按时上交完整的课程设计说明书，作为带队教师考核的一项依据。
课程设计说明书应包括以下内容：（1）电气控制图纸、PLC控制程序图、接线图。
（2）电气控制设计说明书。
五、考核成绩：五分制等级。
这个是错误的《电气控制与PLC应用技术》课程设计报告书班级：学号：姓名：教师：日期：《电气控制与PLC应用技术》课程设计任务书一、全自动洗衣机梯形图控制程序的设计与调试1. 控制要求：（1）按下启动按钮及水位选择开关，注水直到高（中、低）水位，关水（2）2s后开始洗涤（3）洗涤时，正转30s，停2s，然后反转30s，停2s（4）如此循环5次，总共320s后开始排水，排空后脱水30s（5）开始清洗，重复（2）～（5），清洗两遍（6）清洗完成，报警3s并自动停机（7）若按下停车按扭，可手动排水（不脱水）和手动脱水（不计数）输入点：输出点：启动低水位检测启动洗衣机停止手动排水进水阀高水位手动脱水正转中水位反转低水位排水排空检测脱水高水位检测报警中水位检测2. I/O编址3. 编程并调试.完成课程设计说明书1. 课题名称及要求2. 程序（包括注释）、框图、时序图、I/O接线图等3. 有关的说明及调试小结等4. 课程设计的心得二、物业供水系统水泵梯形图控制程序设计与调试某物业供水系统有水泵4台，供水管道安装压力检测开关K1，K2和K3。
PLC应用综合设计指导书13-11-20资料

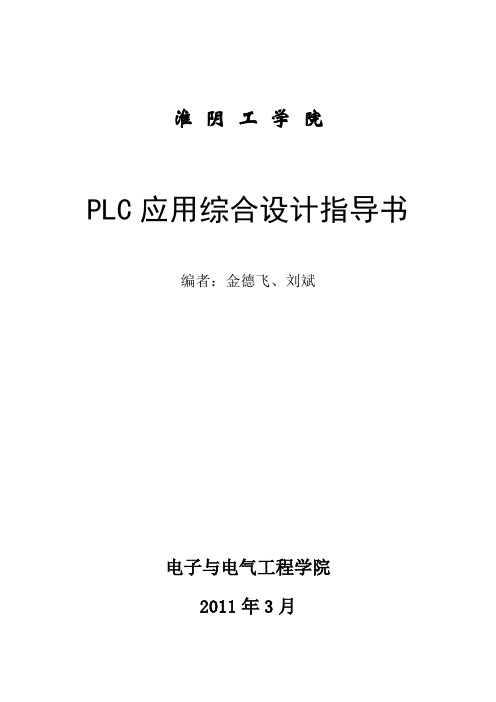

淮阴工学院PLC应用综合设计指导书编者：金德飞、刘斌电子与电气工程学院2011年3月一选题要求每个项目每班选题学生不得超过5个。
二课程设计报告要求1.封面2.调试及现场答辩记录3.正文4.总结（对整个课程设计过程、完成情况进行简要说明并阐述设计体会、对设计内容与组织考核形式的建议）其中正文格式如下：课题名称：一控制要求（参见相应课题）二控制系统设计分析根据控制要求说明设计思路、设计步骤并统计输入输出点数量。
三 PLC系统网络组态与硬件配置利用实验室设备进行课题设计，选择西门子S7-300 PLC。
网络组态给出通信地址匹配表，如根据输入输出点类型及数量进行模块选择（需要哪些模块）并配置系统（相应模块放在哪个槽中）。
四主电路设计及说明如果涉及到电机控制，则画出主电路并简要说明电机控制要求及各元器件用途。
五输入输出点分配与接线1.输入输出点分配表2.输入输出接线图六 PLC控制程序设计（采用梯形图编程，需加必要的注释）七监控界面与动画编辑八调试过程（详细说明调试过程中出现问题、解决方法与最终结果）。
三、课程设计选题课题1：机械手PLC网络控制系统设计1.难易程度：中等2.控制要求机械手AB分别由2台PLC采用PROFIBUS-DP总线构成主从网络分别控制。
机械手A的任务是将传送带A上的物品搬至传送带B上，由于传送带A和B都按规定的方向和规律运行，故可以将物品传送至指定位置。
机械手搬运物品工作示意图如下所示，传送带A为步进传送，每当机械手从传送带A上取走一个物品时，该传送带向前步进一段距离，将下一物品传送到位，以便机械手在下一个工作循环取走物品。
机械手按照规定的动作，将传送带A上的物品搬运到传送带B上，传送带B上放置一个物品后，开始传动，传送至指定位置（SQB 动作），机械手B负责将该物体搬至传送带C上，传送带C在开始工作后一直传动。
机械手B没有将物品自传送带B上取走，机械手A不得工作。
图1 机械手搬运动作示意图机械手AB工作流程图如下所示，工作过程说明如下：图2 机械手工作流程图（1）机械手A在原始位置，夹紧装置松开，按下启动按钮，传送带C开始运行，机械手从右下限位置SQ1开始上升。
(完整版)plc毕业设计676611

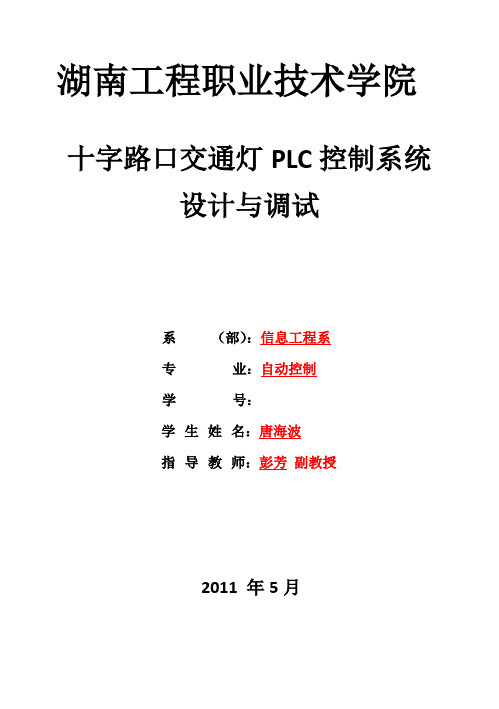

湖南工程职业技术学院十字路口交通灯PLC控制系统设计与调试系（部）：信息工程系专业：自动控制学号：学生姓名：唐海波指导教师：彭芳副教授2011 年5月摘要针对近年来城市交通的拥挤现象，特别是驾驶员违章严重、交通事故频发、车辆尾气污染等问题，介绍集计算机、信息、电子及通讯等众多高新技术手段于一体的智能交通指挥中心控制系统。
该系统的安装及使用，大大缓解了城市道路堵塞现象、提高了道路的通行能力。
减少了驾驶员违章的次数，抑制了交通事故的发生、同时能够减轻车辆尾气排放，从而对降低环境污染起到了不可低估的作用[1]。
分析现代城市交通控制与管理问题的现状，结合城乡交通的实际情况阐述了交通灯控制系统的工作原理，给出了一种简单实用的城市交通灯控制系统的硬件电路设计方案。
关键词：交通灯，PLC，定时器目录摘要 (2)第一章绪论 (4)1．1引言 (4)1．2课程研究背景 (4)1．3现在城市路口交通灯控制技术现状 (5)1．4本课题主要研究内容 (6)第二章PLC功能简介 (7)2．1PLC的定义 (7)2．2PLC的基本机构 (7)2．3PLC的应用 (8)2．4PLC的发展趋势 (8)2．5PLC的基本工作原理 (9)第三章S7-200编程软件STEP 7 –MicroWin SP6 (11)3．1程序作业的控制 (11)3．2STEP7的程序使用 (12)3．3Step 7 MicroWIN V4.0文件的新建 (12)3．4PLC程序的下载 (14)第四章程序的设计 (15)4．1交通灯时序图 (15)4．2IO分配表与外部接线图 (16)4．3PLC主机的选择 (17)4．4顺序功能图 (18)4．5程序梯形图 (19)4．6程序的调试顺序 (23)结论 (24)致谢 (25)参考文献 (26)第一章绪论1.1引言十字路口的红绿灯指挥着行人和车辆的安全运行,实现红绿灯的自动指挥能使交通管理工作得到改善,也是城市交通管理工作自动化的重要标志之一。
2011PLC课程设计题目及任务书正式题目

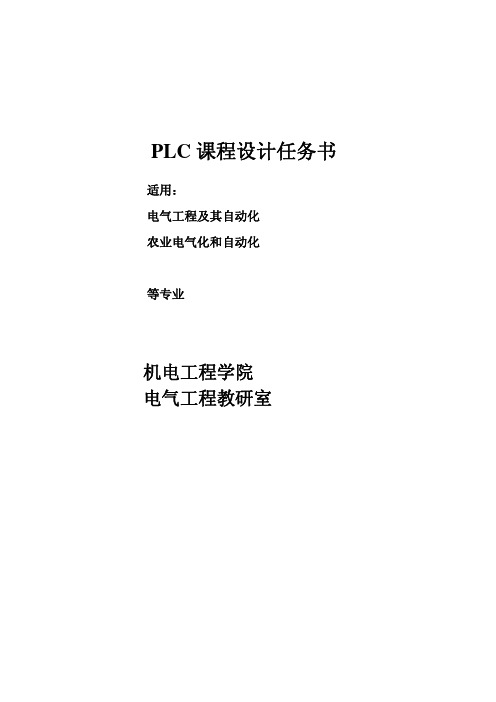

PLC课程设计任务书适用：电气工程及其自动化农业电气化和自动化等专业机电工程学院电气工程教研室目录设计报告写作要求设计1 机械手臂搬运加工流程控制设计2 台车呼叫控制设计3 摇臂钻床控制器设计4 液压传动组合机床控制设计5 PLC在注塑机控制中的应用设计6 四层电梯模型的PLC控制设计7 基于软PLC的交通信号灯控制设计8 基于软PLC的多种液体混合控制备选题目：设计9 三相感应电动机定时正逆转设计10 附直流停车三相感应目电动机Y-△启动控制程序设计课程设计报告写作要求目 录1 引言 （主要写课题设计的目的、设计内容及要实现的目标）2 系统总体方案设计………………………………………………………页码 2.1 系统硬件配置及组成原理 （要有系统组成图）2.2 系统变量定义及分配表2.3 系统接线图设计2.4 系统可靠性设计3 控制系统设计3.1 控制程序流程图设计3.2 控制程序时序图设计3.3 控制程序设计思路3.4 创新设计内容4 上位监控系统设计4.1 PLC与上位监控软件通讯4.2 上位监控系统组态设计4.3 实现的效果5 系统调试及结果分析5.1 系统调试及解决的问题5.2 结果分析结束语 （主要写取得的效果、创新点及设计意义）参考文献附录：带功能注释的源程序设计1 机械手臂搬运加工流程控制一、控制要求1．如图所示，有两部机械对工作物进行加工，对象由输送带A送到加工位置，然后由机械手臂将加工物送至工作台1的位置进行第一步骤加工。
当第一步骤加工完成后，机械手臂将工作物夹起再送至工作台2进行第二步骤加工；当第二步骤加工完成后，机械手臂将工作物放到输送带B送走，然后由7段数码管显示加工完成的数量。
2．假设使用气压机械手臂，一开始手臂先下降，碰到下限开关开始做夹起动作，然后开始上升碰到上限开关后，手臂开始往右，当碰到第一工作站的极限开关时，机械手臂下降将工作物放置工作台l然后上升等待机械对工作物加工；当工作物第一加工步骤完成时，机械手臂再依进行下降一夹住一上升一往右一下降一释放等流程，将工件放置工作台2上进行第二加工步骤。
(完整版)PLC控制毕业设计
毕业设计（论文）说明书设计（论文）题目：基于PLC控制的自动供料及加工系统设计学校：函授教学站点：年级专业：姓名：毕业设计（论文）任务书论文题目：基于PLC控制的自动供料及加工系统设计要求：(时间自至）指导教师：下达时间：指导教师评语答辩评语设计说明（论文）摘要：一、设计题目基于PLC控制的自动供料及加工系统的设计（PLC在自动生产线中的应用）二、题目来源亚龙自动生产线AL335型号实验实训装置的使用三、设计的目的1）掌握自动供料及加工系统的工作原理、工作过程以及其控制操作方式。
2）掌握电气控制元件的选择与计算方法。
3）掌握电气控制系统的设计方法。
4）掌握用PLC改造电气设备的方法选择。
5）掌握PLC控制的设计方法以及编程方法。
6）掌握系统调试方法以及故障检测及排除方法。
四、设计要求结合所学内容根据要求选择合适型号的PLC，用于实施系统的PLC 控制操作。
1）完成系统的电气控制线路的设计、调试任务，能够按照要求实施电气控制操作。
2）完成PLC对自动供料及加工系统实施控制操作的设计任务，并进行程序编写以及调试，按照要求完成各项控制操作。
注意：（1）机械手各项动作的先后顺序。
（2）各种动作间联锁关系。
（3）相关动作的工作状态指示。
3）能够进行现场组态监控操作。
五、完成的任务（1）完成电气元器件的选择，电气控制线路的设计，位置分布图及安装接线图的设计及绘制。
（电气绘图软件的使用，如PCschematic 7.0，或AOTCAD2008电气绘图软件）（2）选择PLC型号,分配IO端口，设计IO电路、选择元件，绘制梯形图、编织语句表。
（3）组态软件的选择、应用，系统设计、程序编写及通讯调试工作的完成。
目录第1章绪论 (6)1.1 设计的目的和要求 (6)1.2 亚龙自动生产线概述 (6)第2章生产线简介 (9)2.1 生产线基本情况 (9)第3章电器元件、设备的选择 (11)3.1 PLC机型的选择 (11)3.2 传感器 (12)3.3 电磁阀 (14)第4章控制系统的软硬件设计 (15)4.1 控制系统的硬件设计 (15)4.2 控制系统的软件设计 (30)第5章设计小结 (38)参考文献 (40)毕业设计（论文）说明书专用纸第1章绪论1.1 设计目的及要求目前，PLC在国内外已广泛应用于钢铁、石油、化工、电力、建材、机械制造、汽车、轻纺、交通运输、环保及文化娱乐等各个行业，因此PLC 在控制领域取得广泛应用。
基于PLC和组态技术的锅炉水温串级控制系统设计
2011 届毕业设计说明书基于PLC和组态技术的锅炉水温串级控制系统设计摘要本设计论述了基于PLC和组态技术的锅炉内胆水温和夹套水温构成的串级控制系统的设计过程。
下位机编程软件采用SIEMENS公司的STEP 7软件，选用西门子S7-400PLC控制锅炉温度的控制系统，介绍了西门子S7-400PLC和系统硬件及软件的具体设计过程。
上位机组态画面软件采用SIMATIC WINCC，对其进行了简单介绍，并详细介绍了项目的创建、变量的新建、画面的组态。
上位机进行程序编写实现控制，下位机组态画面，建立人机界面，进行远程控制。
锅炉水温具有非线性、时变性、大滞后和不对称性等特点，采用传统的控制方法所得到的控制量的控制品质不高。
锅炉内胆与夹套构成串级控制。
由于串级控制具有有效改善过程的动态特性、提高工作频率、减小等效过程时间常数和加快响应速度等特点，所以在克服被控系统的时滞方面能够取得较好的效果。
串级控制中的主副回路是控制夹套和内胆的温度，温度是一个多变且不易控制的量，而PID控制在这方面具有突出的优点，很适合采用PID控制技术。
综合以上得到一个品质比较高的控制系统。
关键词PLC；组态技术；串级控制；锅炉水温；PID控制ABSTRACTThis design is discussed based on PLC and configuration technology of water temperature and clip boiler water tank consists of cascade control system design process. Lower level computer programming software using the SIEMENS company's STEP 7 software, choose SIEMENS s7-400plc control boiler temperature control system, introduces SIEMENS s7-400plc and system hardware and software, and the specific design process. Upper unit used in the software configuration screen WINCC, the SIMATIC simply introduced, and introduces the creation, variable of project construction, picture configuration. PC for programming realize control, lower frame) unit, establish normal screen man-machine interface, carries on the remote control.Boiler water temperature with nonlinearness, time delay and asymmetry wait for a characteristic, USES the traditional control method can get control portion control quality is not high. Boiler of the bladder and clip constitutes a cascade control. Due to the cascade control has effectively improve the dynamic characteristics, improve process working frequency, reducing the time constant and accelerate equivalent process characteristic, the response speed of the controlled system in overcome delay to the good result is achieved. Cascade control the principal deputy loop is control of the temperature of the clamping and bladder, temperature is a variable and not easy to control, and the amount of PID control in this respect has outstanding advantages, very suitable PID control technology. Comprehensive above gets a quality higher control system.Key words plc；configuration technology；cascade control；boiler water temperature；pid control目录1 引言 (4)1.1 系统的设计背景 (4)1.2 系统设计内容及技术要求 (5)1.3 系统的设计原理 (5)1.4 系统的整体设计方案 (6)2 串级控制系统设计 (7)2.1 串级控制系统的概述 (7)2.2 PID控制系统的简介 (8)2.3 PID控制器的参数整定 (10)3 硬件系统设计 (13)3.1 PLC的基本介绍 (13)3.2 S7-400简介 (14)3．3 其它器件介绍 (16)4 STEP 7简介及组态硬件、程序编写 (18)4.1 STEP 7简介 (18)4.2 STEP 7项目的创建 (20)4.3 组态硬件 (22)4.4 SETP 7编程介绍 (25)4.5 变量及系统程序 (26)5 WINCC简介及人机界面组态 (33)5.1 WinCC简介 (33)5.2 WinCC系统功能 (34)5.3 WinCC的项目创建及组态方法 (35)6 控制系统整体调试 (46)6.1 系统整体测试 (46)6．2 系统测试的结果 (47)结束语 (48)参考文献 (49)致谢 (51)1 引言1.1 系统的设计背景自70年代以来，由于工业过程控制的需要，特别是在电子技术的迅猛发展，以及自动控制理论和设计方法发展的推动下，国外温度控制系统发展迅速，并在智能化自适应参数自整定等方面取得成果。
PLC实验指导书修订版2011年使用
《可编程控制器》实验指导书编者：李自成修订时间：2011年9月电气信息学院电气工程教研室实验课程类别：课程内实验实验课程性质：必修适用专业：自动化适用课程：《可编程控制器》、《电气控制与PLC》实验用PLC机型：欧姆龙CPM1A和CPM2A开课院、系及教研室：电气信息学院电气工程教研室编者：李自成修订时间：2011年9月PLC硬件的连接和软件的使用1．PLC实验系统硬件的组成和线路的连接整个实验系统由PLC系统和实验区组成。
PLC系统包括OMRON型PLC主机CPM1A一台、适配器CPM1-CIFO1一个、串口线一根（包括9芯针、孔接头各一个）。
实验区包括开关量输入区、混料实验区、交通灯实验区、电机控制实验区和电梯（直线）实验区等，每个实验区有不同的输入按键、指示灯和相应的插孔。
另外，实验面板上还有一排输入端子排DIGITAL INPUT 00~23、公共端子接实验箱的1M、2M、3M、4M；输出端子排DIGITAL OUTPUT 00~15，公共端子接实验箱的1L、2L；另有插接线若干。
开关量信号单元介绍：输入信号分为不带自锁按键和带自锁按键，各有8个，共16个，按键按下时是高电平还是低电平由公共端决定，不带自锁按钮的公共端是COMS1，带自锁按键的公共端是COMS2。
输出信号是2组输出指示灯和一个蜂鸣器声音信号，其中一组指示灯的信号是低电平点亮，标示为LED1-LED4，另一组指示灯的信号是高电平点亮，标示为LED5-LED8。
声音信号的接口标示为BEEP，接通低电平信号时蜂鸣器响。
具体线路的连接如下：（1）电源开关下的两根线为220V电源线，与PLC主机的L1和L2相连。
（2）PLC输入端的0CH（0通道）00~11端子分别与实验面板上端子排的INPUT00~11相连，1CH（1通道）00~05端子分别与实验面板上端子排的INPUT12~17相连。
（3）PLC输出端的10CH（输出0通道）00~07端子分别与实验面板上端子排的OUTPUT00~07相连，11CH（1通道）00~03端子分别与实验面板上端子排的OUTPUT10~13相连。
作息时间PLC控制系统毕业设计任务指导书-西门子S7-200系列
毕业设计（论文）任务书
一、毕业设计(论文)题目：
作息时间PLC控制系统（西门子S7-200系列）
二、毕业设计(论文)使用的原始资料(数据)及设计技术要求：
PLC作息时间控制系统采用数码显示，能够准确显示分、时、星期，在一定的时间内能够自动打铃，放、关音乐，开、熄学生宿舍灯，且通过改变输入PLC的程序能够灵活改变冬、夏季作息时间。
4.江秀汉等．可编程序控制器原理及应用．西安：西安电子科技大学出版社，2004
系专业班
学生：
日期：自2011年月日至2011年月日
指导教师：
助理指导教师(并指出所负Βιβλιοθήκη 的部分)：教研室：教研室主任：
3、4月11日-5月29日：硬件及软件设计；
4、5月30日-6月5日：系统硬件、软件联机调试；
5、6月6日-6月20日：撰写论文、答辩
四、主要参考资料：
1、1.李惠升.电梯控制技术.北京.机械工业出版社
2.钟肇新，范建东．可编程控制器原理及应用．广州：华南理工大学出版社，2003
3.邹金慧．可编程控制器及其系统．重庆．重庆大学出版社，2002
（6）设置相应的手动按钮，使控制器使用更加方便。
（7）为了便于广大师生过好双休日，从星期五下午晚餐开始至星期日下午18：00停止打铃。
三、毕业设计(论文)工作内容及完成时间：
1、3月21日-3月27日：查找资料、方案论证、撰写开题报告、英文资料翻译；
2、3月28日-4月10日：构建作息时间PLC控制系统并进行I/O分配。
此外，该PLC作息时间控制系统还设置了手动按钮，用于调整分、时、星期。
控制要求：
（1）开机时初始状态显示为00时00分，显示星期为“星期一”。按下启动按钮，控制器开始计时工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
毕业设计（论文）任务书封面 (2)
设计（论文）任务（一） (3)
设计（论文）任务（二） (5)
设计（论文）任务（三） (7)
设计（论文）任务（四） (9)
设计（论文）任务（五） (11)
设计（论文）任务（六） (13)
设计（论文）任务（七） (15)
设计（论文）任务（八） (17)
设计（论文）任务（九） (19)
设计（论文）任务（十） (21)
开题报告格式 (23)
主要参考文献 (24)
毕业设计字体字号格式 (25)
毕业设计内容参考（一） (26)
毕业设计内容参考（二） (27)
福建水利电力职业技术学院毕业设计（论文）任务书
年月日至年月日题目：
姓名：
学号：
院系：
专业：
年级：
指导教师：（签名）
系主任（或教研室主任）：（签章）
设计（论文）任务（一）
毕业设计（论文）的主要内容
设计（论文）任务（二）
毕业设计（论文）的主要内容
设计（论文）任务（三）
毕业设计（论文）的主要内容
设计（论文）任务（四）
毕业设计（论文）的主要内容
设计（论文）任务（十）
毕业设计（论文）的主要内容
开题报告格式
《基于PLC控制系统设计》毕业设计开题报告姓名：×××学号：班级：专业：机电一体化技术
主要参考文献
毕业设计字体字号格式
毕业设计必须选用A4复印纸，并用计算机打印成文，字体选用简体（宋体）；标题采用三号黑体字，小标题采用四号黑体字，正文内容采用五号宋体。
内容描述：
用PLC控制装配线上的齿轮或轴承的润滑油加注，需要加注润滑油的一个齿轮或轴承走到预定位置时，传感器便发出信号，通过PLC去打开一个电磁阀，向齿轮或轴承加注一定量的润滑油，然后再将电磁阀关闭。
油罐中的润滑油的油位用一个传感器进行检测，当油位低于某一数值时，此传感器向PLC发出一个信号，PLC相应输出信号使得缺油指示灯闪烁，提示操作人员向油罐加油。
每当齿轮或轴承走到预定点时，被注油位置传感器检测到，输入继电器00000接通，经上升沿微分指令（DIFU）后，内部辅助继电器01600接通一个扫描周期，输出继电器10000接通并自锁，注油电磁阀线圈通电，打开注油电磁阀并开始注油，同时定时器TIM000开始延时，延时数秒后常闭触点断开，使得输出继电器10000断开，注油电磁阀线圈断电，注油电磁阀自动关闭，停止注油。
当油罐中的润滑油即将用完时，其油位低于下限值，油位传感器接通，输入继电器00001接通，而用一个25502的1秒周期脉冲特殊继电器使得输出继电器10001通0.5秒断0.5秒，即缺油报警指示灯HL1点亮（闪烁），提示操作人员及时对油罐加油。
梯形图对应的指令助记符程序如下：
LD 00000
DIFU 01600
LD 01600
OR 10000
AND NOT TIM000
OUT 10000
TIM 000
#0010
LD 00001
AND 25502
OUT 10001
END
梯形图略
内容描述：
一台汽车清洗机上有启动按钮和一个车辆检测器，当按下启动按钮后，汽车清洗机就沿着轨道运动，当车辆检测器检测到有汽车时，就自动打开喷淋器阀门并启动刷子电动机，清洗完毕自动停止。
单台汽车自动清洗控制工作方式：
按下起动按钮，输入继电器00000接通，内部辅助继电器01600接通并自锁，其常开触点闭合，使输出继电器10002接通，控制清洗机运动的电动机接触器KM2通电，清洗机开始沿轨道运动。
当车辆检测器检测到有待清洗的汽车时，输入继电器00001接通，输出继电器10001接通并自锁，接触器KM1通电，刷子电动机工作，同时输出继电器10000也接通，电磁阀线圈YV1通电，打开喷淋器，这样清洗机一边移动一边清洗。
车辆清洗完毕，即清洗机移出车辆时，输入继电器00001的常闭触点恢复闭合，内部辅助继电器01601接通，其常闭触点断开，使输出继电器10001和10000都断开，接触器KM1和电磁阀YV1断电，刷子电动机停止工作，喷淋器关闭。
同时内部辅助继电器01600也断开，输出继电器10002断开，使接触器KM2断电，清洗机停止运动。
如果清洗机在移动过程中碰到终点限位开关，输入继电器00002的常闭触点断开，使输出继电器10002断开，使得接触器KM2断电，清洗机停止运动，同时00002的常开触点闭合，通过1秒周期脉冲的特殊继电器25502使输出继电器10003断续接通，提示操作人员处理。
