电动机旋转原理
电动机工作的基本原理
电动机工作的基本原理
电动机的工作基本原理是根据安培力相互作用定律和法拉第电磁感应定律，通过电流在磁场中的作用产生力矩，进而驱动电机运动。
具体而言，电动机内部有一个旋转的转子和一个静止的定子。
定子是由绕组组成的，当电流通过绕组时，会在定子产生磁场。
转子则是由永磁体或者通过电流激励产生磁场的线圈构成。
根据安培力相互作用定律，当电流通过定子绕组产生的磁场与转子的磁场相互作用时，会产生电磁力。
这个电磁力会使转子受到力矩的作用，从而转动起来。
与此同时，根据法拉第电磁感应定律，当电动机开始运动时，转子上的磁场会与定子绕组产生的磁场相互作用，导致在转子上产生感应电动势。
这个感应电动势会产生电流，进一步增加电磁力，从而加速电动机的转动。
通过不断地循环作用，电动机能够持续地产生力矩，驱动机械载荷。
控制电流的大小和方向，可以实现电动机的正转、反转和调速等操作。
电动机的发电原理
电动机的发电原理
电动机的发电原理是基于法拉第电磁感应定律的。
当电动机的转子在
磁场中旋转时，会产生电动势，从而产生电流。
这个过程可以用以下几个
步骤来解释：1.磁场产生：电动机中有一个定子和一个转子。
定子上有一
组线圈，通电后会产生一个磁场。
转子上也有一组线圈，但是它们不通电。
2.转子旋转：当电动机的电源接通后，电流会通过定子线圈，产生一个磁场。
这个磁场会作用于转子上的线圈，使得转子开始旋转。
3.电动势产生：当转子旋转时，它的线圈会穿过定子线圈的磁场。
根据法拉第电磁感应定律，这个运动会产生一个电动势。
这个电动势的大小取决于转子的旋转速
度和磁场的强度。
4.电流产生：由于电动势的存在，电流会从转子上的线
圈中流出，经过外部电路，最终回到定子线圈中。
这个电流可以用来驱动
外部负载，比如发电机。
总的来说，电动机的发电原理就是利用电磁感应
定律，将机械能转化为电能。
这个过程需要一个磁场、一个旋转的转子和
一个外部电路。
通过控制电源的电压和频率，可以调节电动机的转速和输
出电压。

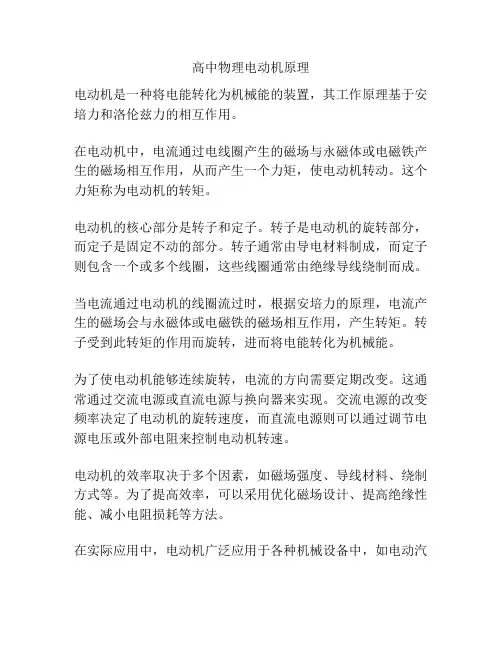

高中物理电动机原理
高中物理电动机原理
电动机是一种将电能转化为机械能的装置，其工作原理基于安培力和洛伦兹力的相互作用。
在电动机中，电流通过电线圈产生的磁场与永磁体或电磁铁产生的磁场相互作用，从而产生一个力矩，使电动机转动。
这个力矩称为电动机的转矩。
电动机的核心部分是转子和定子。
转子是电动机的旋转部分，而定子是固定不动的部分。
转子通常由导电材料制成，而定子则包含一个或多个线圈，这些线圈通常由绝缘导线绕制而成。
当电流通过电动机的线圈流过时，根据安培力的原理，电流产生的磁场会与永磁体或电磁铁的磁场相互作用，产生转矩。
转子受到此转矩的作用而旋转，进而将电能转化为机械能。
为了使电动机能够连续旋转，电流的方向需要定期改变。
这通常通过交流电源或直流电源与换向器来实现。
交流电源的改变频率决定了电动机的旋转速度，而直流电源则可以通过调节电源电压或外部电阻来控制电动机转速。
电动机的效率取决于多个因素，如磁场强度、导线材料、绕制方式等。
为了提高效率，可以采用优化磁场设计、提高绝缘性能、减小电阻损耗等方法。
在实际应用中，电动机广泛应用于各种机械设备中，如电动汽
车、电扇、洗衣机等。
不同类型的电动机有不同的工作原理和应用场景，但它们都遵循了安培力和洛伦兹力的基本原理。
电风扇电机转动原理
电风扇电机转动原理电风扇是我们日常生活中常见的家电之一，它能够帮助我们在炎热的夏季获得凉爽的风。
而电风扇的核心组件就是电机，电机通过转动叶片将空气强力推送出来。
本文将介绍电风扇电机转动的原理，并解释其工作过程。
一、电动机基本构造电风扇采用的电动机一般为交流电动机，它由固定部分（定子）和旋转部分（转子）组成。
其中，定子是固定的，而转子则可以旋转。
在电风扇中，转子连接着叶片。
二、电动机工作原理电风扇电机的工作原理基于电磁感应和洛伦兹力的相互作用。
当电流通过电动机的线圈时，产生的磁场与磁场作用力相互作用，使得转子开始旋转。
具体来说，电动机的定子上绕有若干个线圈，当外接电源施加电流时，电流通过线圈，产生磁场。
而转子则是由永磁体或带有铁芯绕组的线圈构成，当两者之间有磁场作用力时，转子开始旋转。
该磁场是由定子产生的，而旋转的转子相当于一个磁体，通过和定子磁场相互作用，形成一个力矩使得转子开始旋转。
三、电动机的工作过程在电动机工作过程中，由于电流的不断变化和转子的旋转，会导致磁场的变化。
这种磁场的变化又引起了感应电动势的产生。
感应电动势是根据法拉第电磁感应定律产生的，它使得电动机产生一个旋转的磁场。
当这个磁场与定子产生的磁场相互作用时，会产生一个力矩，使转子开始旋转。
这种转动是一个连续的过程，转速的快慢取决于施加到电动机上的电流大小和磁场的强弱。
电风扇的转速可通过调整电压的大小来控制，电压越大，转速越快。
四、电动机的优化设计电动机的设计需要综合考虑多个因素，如电动机的效率、功率因数、噪音以及成本等。
传统的电动机设计通常以提高效率为目标，以降低能源的消耗和延长电机寿命。
在电风扇中，为了降低噪音，通常会对电机进行特殊设计，采用低噪音的轴承、减震装置等，以提供更加舒适的使用体验。
五、总结电风扇电机的转动原理是利用电磁感应和洛伦兹力的相互作用，使得电动机产生旋转力矩，驱动叶片转动并产生风。
通过合理的设计和优化，电动机能够提高效率和降低噪音，为我们带来更舒适的使用体验。

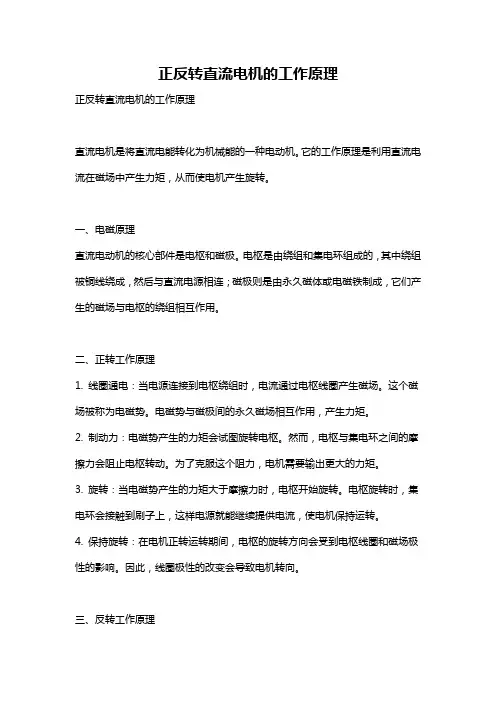

正反转直流电机的工作原理
正反转直流电机的工作原理正反转直流电机的工作原理直流电机是将直流电能转化为机械能的一种电动机。
它的工作原理是利用直流电流在磁场中产生力矩，从而使电机产生旋转。
一、电磁原理直流电动机的核心部件是电枢和磁极。
电枢是由绕组和集电环组成的，其中绕组被铜线绕成，然后与直流电源相连；磁极则是由永久磁体或电磁铁制成，它们产生的磁场与电枢的绕组相互作用。
二、正转工作原理1. 线圈通电：当电源连接到电枢绕组时，电流通过电枢线圈产生磁场。
这个磁场被称为电磁势。
电磁势与磁极间的永久磁场相互作用，产生力矩。
2. 制动力：电磁势产生的力矩会试图旋转电枢。
然而，电枢与集电环之间的摩擦力会阻止电枢转动。
为了克服这个阻力，电机需要输出更大的力矩。
3. 旋转：当电磁势产生的力矩大于摩擦力时，电枢开始旋转。
电枢旋转时，集电环会接触到刷子上，这样电源就能继续提供电流，使电机保持运转。
4. 保持旋转：在电机正转运转期间，电枢的旋转方向会受到电枢线圈和磁场极性的影响。
因此，线圈极性的改变会导致电机转向。
三、反转工作原理1. 电枢极性改变：为了实现电机的反转，电枢的极性需要改变。
这可以通过改变电源连接的极性来实现。
例如，如果电源的正负极对调，那么电枢线圈的电流方向也会发生改变。
2. 力矩反向：当电枢的极性发生改变后，电枢产生的电磁势的方向也会相应改变。
这会导致与磁极之间的力矩方向反转。
3. 反转运转：通过改变电枢的极性，电机会产生反向的力矩，使电机向反方向旋转。
这样电机就能实现反转运转。
四、正反转控制实际应用中，要控制电机的正反转，通常需要使用电机控制器。
电机控制器会根据所需的旋转方向和速度来调整电源的极性和电流。
通过改变电源的极性和电流的大小，电机控制器可以实现电机的正转、停止和反转。
总结：正反转直流电机的工作原理是利用电枢产生的电磁势与磁极之间的磁场相互作用。
当电流通过电枢线圈时，会产生力矩，使电机开始旋转。
电枢旋转的方向取决于电枢线圈的极性和磁场的极性。
电动机线圈转动原理
电动机线圈转动原理电动机是一种将电能转化为机械能的装置，其中线圈的转动是电动机工作的核心原理。
下面，我们将详细讲述电动机线圈转动原理。
一、电动机结构简介电动机通常由转子、定子、电源等组件构成，其中电源通过电线将电能传输到线圈中，使其产生磁场。
而转子则是由绕组及其所包围的铁芯组成，绕组以轴向为间隔排列，通过电力作用可转动。
定子则由槽、线圈等构成，线圈和铁芯都有一个由线材导体构成的包裹，而这个导体通常是铜或铝。
电动机的电源主要来自交流或直流电源，可以是蓄电池或其他形式的源。
二、电动机线圈转动原理当电源通过电线传输到定子线圈时，电能作用于导体中的电子，使其产生磁场。
这个磁场与转子中的磁场产生互相吸引或排斥作用，就会引起转子转动。
在交流电源的情况下，电源会在每个周期内反向流动，由于磁场的极性也会发生相应变化，所以转子也会产生连续的旋转。
而在直流电源的情况下，导线流动是单向的，因此转子只会旋转一半的转角。
三、电动机线圈的构造定子和转子线圈的构造类似，它们都由若干匝的导线构成，可使用不同的绝缘材料使各个绕组隔离。
导线之间的绝缘材料通常是采用氧化铝等，以增强电绝缘能力。
电动机线圈的绕制通常是相对的，即使绕制较少的线圈数量在定子上，有更多的线圈在转子上，以实现更强的磁场力。
同时还可以调整电动机的功率、转速和负载等性能参数。
四、总结电动机线圈转动原理是电动机正常工作的核心原理。
当电源交错输出，定子线圈中就会产生磁场。
而转子中则有各自不同的磁极，当它们和定子磁极相互作用，就会产生旋转力矩，从而使电动机转动。
电动机线圈由若干匝的铜线构成，绕制于转子和定子上，以便形成更强的磁场。
线圈中的绝缘材料也很关键，可有效避免火灾、短路等风险。
简述电动机的工作原理
简述电动机的工作原理
电动机是一种将电能转化为机械能的装置，其工作原理是基于电磁感应的原理。
电动机由定子和转子两部分组成，其中定子是固定不动的，而转子则可以旋转。
在电动机中，定子内部包含一组线圈，这些线圈被连接到电源上，其所产生的磁场是固定的。
而转子内部也包含一组线圈，这些线圈被连接到电源上，并且与定子内部的线圈相互作用，从而产生一个旋转磁场。
当电流通过定子线圈时，会产生一个磁场，这个磁场会与转子内部的线圈产生相互作用，从而使转子开始旋转。
转子的旋转速度与定子线圈中电流的大小和方向有关。
在电动机工作的过程中，需要不断改变定子线圈的电流方向，这样才能保持转子的旋转。
这个过程是由电动机控制器完成的，它会根据电机的负载情况来调整电流方向和大小，从而使电动机的输出功率达到最优。
除了基本的工作原理外，电动机还有许多其他的特性和工作方式。
例如，电动机可以根据不同的转子类型来实现不同的功能，例如直流电机和交流电机。
同时，电动机还可以根据不同的应用场景来选择不同的控制方式，例如开环控制和闭环控制。
总的来说，电动机的工作原理是基于电磁感应原理的，其内部的线圈和磁场相互作用，从而产生机械运动。
通过不同的转子类型和控制方式，可以实现不同的功能和应用场景。
电动机转动的原理
电动机转动的原理
电动机转动的原理：1、直流电动机转动原理：都是遵循“通电导线在磁场中要受到力的作用，方向用左手定则判定。
”根据产生磁场的方式不同，微型电机和较小型直流电机，使用永久磁铁作为磁极。
较大型直流电机是用通电线圈产生磁场，磁力更强，更大。
2、三相三相正弦交流电动机转动原理：正弦交流电在相位上各差120度，在电动机的定子上能产生旋转磁场，起动转矩很大，输出功率、效率也很高。
当转子采用短路铜条的时候，叫做鼠笼式异步电动机，制造和使用都比较简单。
当转子采用绕线方式时候，叫做绕线式同步电动机，易于调整电机的转速和带负荷启动。
3、单相正弦交流电动机转动原理：单相正弦交流电在磁极上是180度极性变化，没有启动转矩，但是只要有一个小的偏转就会启动。
启动方法有短路环启动方式和电容启动方式。
