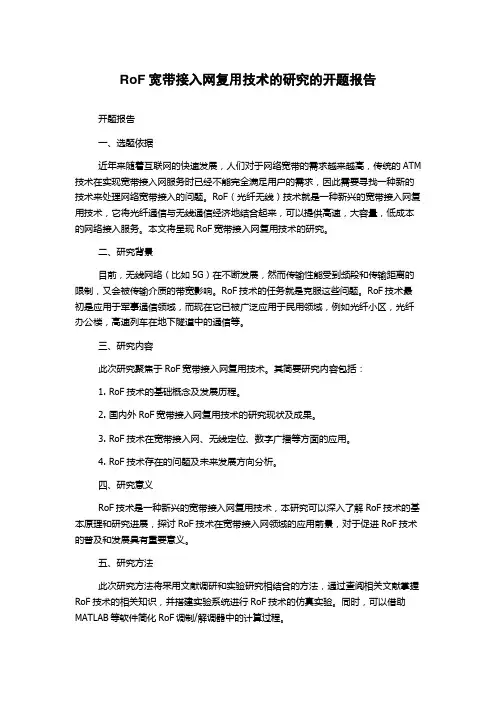

RoF宽带接入网复用技术的研究的开题报告开题报告一、选题依据近年来随着互联网的快速发展，人们对于网络宽带的需求越来越高，传统的ATM 技术在实现宽带接入网服务时已经不能完全满足用户的需求，因此需要寻找一种新的技术来处理网络宽带接入的问题。

RoF（光纤无线）技术就是一种新兴的宽带接入网复用技术，它将光纤通信与无线通信经济地结合起来，可以提供高速，大容量，低成本的网络接入服务。

本文将呈现RoF宽带接入网复用技术的研究。

二、研究背景目前，无线网络（比如5G）在不断发展，然而传输性能受到频段和传输距离的限制，又会被传输介质的带宽影响。

RoF技术的任务就是克服这些问题。

RoF技术最初是应用于军事通信领域，而现在它已被广泛应用于民用领域，例如光纤小区，光纤办公楼，高速列车在地下隧道中的通信等。

三、研究内容此次研究聚焦于RoF宽带接入网复用技术。

其简要研究内容包括：1. RoF技术的基础概念及发展历程。

2. 国内外RoF宽带接入网复用技术的研究现状及成果。

3. RoF技术在宽带接入网、无线定位、数字广播等方面的应用。

4. RoF技术存在的问题及未来发展方向分析。

四、研究意义RoF技术是一种新兴的宽带接入网复用技术，本研究可以深入了解RoF技术的基本原理和研究进展，探讨RoF技术在宽带接入网领域的应用前景，对于促进RoF技术的普及和发展具有重要意义。

五、研究方法此次研究方法将采用文献调研和实验研究相结合的方法，通过查阅相关文献掌握RoF技术的相关知识，并搭建实验系统进行RoF技术的仿真实验。

同时，可以借助MATLAB等软件简化RoF调制/解调器中的计算过程。

六、研究进度安排此次研究计划在4个月内完成，具体进度安排如下：第一阶段（1个月）：文献调研，深入了解RoF技术的基础概念和发展历程。

第二阶段（1个月）：实验系统搭建，对RoF技术进行仿真实验。

第三阶段（1个月）：数据分析、结果总结和对RoF技术的问题和未来发展进行分析和总结。

光载无线通信(ROF)系统的线性度和动态范围的优化和提升

光载无线通信（ROF）系统的线性度和动态范围的优化和提升（一）简介光载无线(Radio over Fiber, RoF)是一种将光与微波相融合的新兴技术，它融合了光纤通信功耗低、带宽高、抗干扰性能好，以及无线通信覆盖范围广、接入灵活等诸多优势，成为近些年学术界和商业界都一致看好的热门通信技术之一，具有非常大的研究和应用前景。

光通信是以光波为载波的一种通信技术，它的两个最主要的核心是光源和光传输介质。

无线通信是一种以电磁波为信息载体，通过自由空间传播信息的通信方式，它也是近些年通信领域发展最为迅速的一个分支。

无论是光纤通信的“无穷”带宽，还是无线通信的移动便携性，都为当代人们的生活和工作提供了无限的便捷，“宽带化”和“移动化”也将是未来通信发展的两大潮流。

光载无线系统及时将微波信号融入到光纤中传播。

一个典型的毫米波RoF通信系统主要由中心站、基站和用户终端3个部分组成，如图1所示。

中心站与基站之问通过光纤连接，传输光信号;基站和用户终端之问则为毫米波无线通信。

中心站的主要功能是实现下行链路中的毫米波光产生、基带信号的上变频和上行链路信号的接收处理;基站的主要功能是实现光电信号转换，发送下行信号，并将用户上行电信号转变成光信号回传中心站。

（二）ROF系统线性度和动态范围在常见的光载无线系统中，马赫一曾德尔调制器(MZM)被广泛地用于将微波、毫米波信号调制到光载波上，承载了无线信号的光波在光纤中进行分配传输，接收端采用直接强度探测的方式探测光强从而获得微波、毫米波电信号。

然而由于调制器固有的非线性特性，在电光调制的过程中对微波、毫米波信号产生了非线性失真，这将影响到整个光载无线(ROF)系统的无杂散动态范围(GFDR)。

随着无线信号调制格式的复杂化和信号带宽的增加，对系统线性度的要求越来越高。

对于ROF应用而言，其无杂散动态范围至少需要95dB.HZ2/3甚至更高。

随着频率的升高，需要采用合适的高线性化ROF系统。
