NANHUA University单片机课程设计题目基于单片机的测速仪学院名称电气工程学院指导教师职称副教授班级学号学生姓名2010年 12 月 31日《单片机课题设计》任务书3.主要参考文献:[1] 胡汗才. 单片机原理及其接口技术[M].北京:清华大学出版社,2004[2] 钱晓捷. 汇编语言程序设计[M].北京:高等学校教材,2005[3] 张洪润. 张压凡.传感器与应用教程[M].北京:清华大学出版社,2005[4] 张洪建.蒙建波.自动检测技术与装置[M].北京:化学工业出版社,2004[5] 吕宁. 水箱水位PLC 自动控制系统的设计[J].电子技术,2005[6] 刘东红.利用单片机89C52的一个并行I∕O口实现多个LED显示的一种简单方法,国外电子元器件.2002年(8)[7]童诗白.模拟电子技术基础.高等教育出版社,1999[8]何立民.单片机高级教程——应用与设计.北京航空航天大学出版社,2000[9]李嗣福.计算机控制基础.中国科技大学出版社,2001[10]黄丹辉. 党向荣.微机测控系统中的接地系统设计, 2002.4.20[11]蒋亚东. 敏感材料与传感器. 电子科技大学出版社,2008.12[12]陈艾. 敏感材料与传感器. 化学工业出版社,2004.10.1[13]戴佳、戴卫恒刘博文 .51单片机C语言应用程序设计电子工业出版社,2008.12[14] 谢淑如,郑光钦,杨渝生 .Protel PCB 99 SE电路板设计.清华大学出版社,2001[16] 江晓安、董秀峰. 模拟电子技术. 西安电子科技大学出版社, 2007.14.课程设计工作进度计划:序号起迄日期工作内容1 2010.12.15 布置任务,教师讲解设计方法及要求2 2010.12.16--2011.12.20 学生查找阅读资料,初定方案,小组会议讨论并确定方案3 2010.12.21-2010.12.27 硬件电路设计及程序编写4 2010.12.28-2010.12.30 仿真、实验并写说明书,小组讨论5 2010.12.31 答辩主指导教师肖金凤日期: 2010 年 12月 14日摘要:随着超大规模集成电路技术提高,尤其是单片机应用技术以其功能强大,价格低廉的显著特点,使全数字化测量转速系统得以广泛应用。
基于单片机的超速报警器的毕业设计答辩

直流电机调速电路设计
本系统选通过纯模拟电路即可实现对电 机转速的调节,DC为电源插座,SW2是电 源开关,PR是10K的大功率电阻。当系统上 电后,按下电源开关,通过调节电位器PR 即可实现调速,调节PR,则分配到电机上 的电压则会在0-5V变化,通过调节施加在 电机上的电压来完成对电机转速的调节。
02
硬 件 电 路 设 计
系统原理图
本次的系统的 设计是围绕STC89C52 单片机作为关键控制 器展开设计的,通过 上述各个电路模块共 同协调工作,完成系 统设计的功能需求。
电源电路的设计
这个系统选择一个5V直流电源作 为整个系统的主电源。这个电路十分 的简单并且运行稳定。DC是电源的直 流插座,SW是自锁开关。按下开关后 的同时红灯瞬间亮起。与此同时系统 电源为5V直流输出,当再次按下开关 时,红灯熄灭。此时系统电源就没有 了5V电源的输出。
蜂鸣器报警电路设计
本蜂鸣器是一种集成式结构电子发声器, 由直流电压供电,广泛用作电子产品中的声 学设备。该系统使用的报警模块是5V有源蜂 鸣器模块,并且在电路使用晶体管9012来驱 动。只要单片机控制引脚输入信号是低电平, 蜂鸣器就会发出警报,否则将不会被调用, 也可以使用控制单片机引脚的方波输出形式 来控制蜂鸣器的鸣叫方式。
03
主要系统程序设计
3.1 系统主程序运行流程图
3.2脉冲计数子程序的设计
3.3按键中断子程序设计
3.4报警模块子程序设计
04
仿真结果展示
1.当前行驶速度小于设定报 警值时的仿真图
2.当前行驶速度大 于或者等于设定报 警值时的仿真图
致谢
感谢母校提供的 学习与实践的机会。 感谢自动化教研组的 各位老师,特别感谢 胡俊海老师给予的耐 心指导。 恳请在座的老师 给予批评指正! 感谢答辩评审!
0807_080714T_张超_110914057_LW_基于单片机极速LED魔棒设计

密级:JINGGANGSHAN UNIVERSITY本科毕业论文(设计)题目:基于体感遥控的四轴飞行器设计学院电子与信息工程学院专业电子信息科学与技术班级 11级电信本(1)班学号 110914051姓名王仁军指导教师肖开选起讫时间2014.11---2015.05基于单片机极速LED魔棒设计姓名:张超学号:110914057(井冈山大学电子与信息工程学院,江西,吉安343009)指导老师:肖开选【摘要】本设计是基于STC15F104E单片机为核心控制芯片设计的多功能数码摇摇棒。
电路系统主要由电源管理、位置传感器、主控电路、LED驱动以及LED显示等模块组成。
通过完成硬件电路设计、PCB板设计制作、程序设计与调试,最终做出一款能够实际使用的摇摇棒作品,实现了摇摇棒的图像显示效果。
该设计在控制系统上采用了成本低、引脚数量少但功能较强的控制芯片,LED灯采用了高亮发光二极管,显示效果更明显,电源电路使用了专用的电源管理芯片,做到了功耗低,性能更加稳定。
本设计主要解决了目前市场上摇摇棒图片无法变换、分辨率低,显示不清晰等弊病,还可以根据自己的意愿,改变程序,来满足自己想要的结果。
从目前的发展前景,摇摇棒深受人们的喜爱,以及成本的控制,使得具有投放市场的价值,将会带来一定的经济效益。
【关键字】:单片机;魔棒;LED;传感器;Based on single chip microcomputer speed LED magic wand designAuthor: zhangchao(College of electronics and information engineering, Jinggangshan University Jiangxi Ji'an343009)Tutor: Xiao Kaixuan[Abstract]This design is based on STC15F104E MCU as the core control chip design o f multi-function digital shake well. Circuit system is mainly composed of power man agement, position sensor, main control circuit, LED driver and LED display module, etc. By completing the hardware circuit design, PCB design, program design and deb ugging, finally make a can actually use shake stick work, implements the shake bar image display effect. ) has been used in the design in control system of low cost, le ss pin number but function strong control chip, LED lights used the highlight light-e mitting diodes (leds), show the effect is more obvious, the power supply circuit usin g the dedicated power management chip, do the low power consumption, more stable performance. This design mainly solves the teetering on the market at present rod c an't transform, low resolution images, show the evils, such as unclear can also accor ding to his own will, change the program, to meet the results they want. From the c urrent development prospects, rocking bar was deeply loved by people.【Key words】Microcomputer; Magic wand; LED; transducer;目录【摘要】 (1)第一章绪论 (4)1.1 选题背景以及发展前景 (4)1.2 课题研究的内容和实现的功能 (4)1.3 LED魔棒的系统设计要求 (5)第二章总体方案设计 (5)2.1 整个电路的组成 (5)2.2 设计的原理 (6)2.3 STC15F104E单片机内部结构 (6)第三章硬件电路设计 (8)3.1 主控芯片模块设计 (8)3.2 电源管理模块设计 (9)3.3 位置传感器模块设计 (9)3.4 LED驱动模块设计 (10)3.5 LED显示模块设计 (11)3.6 整体硬件电路设计 (11)第四章摇摇棒制作 (12)4.1 摇摇棒的制作 (12)4.2 摇摇棒PCB的制作 (13)4.3 摇摇棒实物的焊接 (13)4.4 极速LED魔棒的实物图 (14)第五章程序设计 (14)5.1 程序流程图 (14)5.2 主控芯片程序 (15)5.3 位置传感器的程序 (17)5.4 LED驱动模块程序 (17)5.5 LED显示模块程序 (18)第六章系统的硬件调试及软件调试 (19)6.1 常见的硬件故障 (19)6.2 硬件调试方法 (20)6.3 软件调试方法 (20)6.4 调试步骤 (20)6.5 作品的效果图 (21)总结 (22)【参考文献】 (22)附录1 极速LED魔棒的作品说明 (23)附录2 极速LED魔棒的缺陷及优化 (24)附录3 元件清单 (25)致谢 (26)第一章绪论1.1 选题背景以及发展前景随着时代不断的向前推进,科学技术的不断发展,人们在满足日常生活所需以后,观念意识开始转向丰富自己精神的生活,发达的电子技术,无疑于给人们带来了更多的乐趣,在生活中扮演越来越重要的角色,信息传输更将会给人焕然一新的感觉,将在信息的索取方式使人们更加简单,更加快捷。
基于单片机的超高速宽带数据采集系统的设计

基于单片机的超高速宽带数据采集系统的设计
肖慧娟;余成
【期刊名称】《东莞理工学院学报》
【年(卷),期】2002(9)1
【摘要】本文介绍了一种频率高达100MHz的数据采集系统.为了扩展输入信号的频带范围,采样频率依据输入信号的频段而变化,系统控制部分由89C2051单片机和PC机联合完成,存储器采用高速FIFO,PC机接口采用增强型并行端口EPP.【总页数】4页(P1-4)
【作者】肖慧娟;余成
【作者单位】东莞理工学院电子系,广东,东莞,523106;东莞理工学院电子系,广东,东莞,523106
【正文语种】中文
【中图分类】TP311
【相关文献】
1.基于单片机设计的鞋厂数据采集系统的设计 [J], 郑慧珍
2.基于PC的多通道超高速数据采集系统的设计与实现 [J], 祝文浪;谢长生
3.基于FPGA的宽带ADC数据采集系统的设计 [J], 蒯立山;郑步生
4.基于PCI总线的超高速数据采集系统的设计与实现 [J], 谢前进
5.基于时间交替并行采样的超高速数据采集系统硬件设计 [J], 侯跃伟;徐欣
因版权原因,仅展示原文概要,查看原文内容请购买。

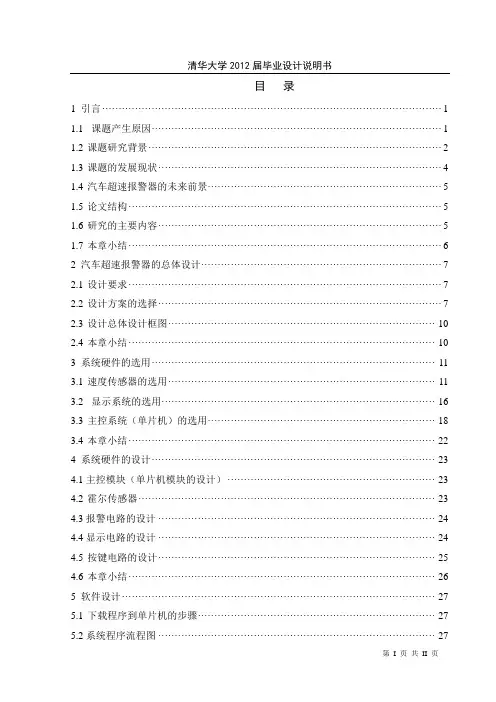

基于单片机的汽车超速报警系统的设计与研究

清华大学2012届毕业设计说明书目录1 引言 (1)1.1课题产生原因 (1)1.2课题研究背景 (2)1.3课题的发展现状 (4)1.4汽车超速报警器的未来前景 (5)1.5论文结构 (5)1.6研究的主要内容 (5)1.7本章小结 (6)2 汽车超速报警器的总体设计 (7)2.1设计要求 (7)2.2设计方案的选择 (7)2.3设计总体设计框图 (10)2.4本章小结 (10)3 系统硬件的选用 (11)3.1速度传感器的选用 (11)3.2显示系统的选用 (16)3.3主控系统(单片机)的选用 (18)3.4本章小结 (22)4 系统硬件的设计 (23)4.1主控模块(单片机模块的设计) (23)4.2霍尔传感器 (23)4.3报警电路的设计 (24)4.4显示电路的设计 (24)4.5按键电路的设计 (25)4.6本章小结 (26)5 软件设计 (27)5.1下载程序到单片机的步骤 (27)5.2系统程序流程图 (27)第I 页共II 页清华大学2012届毕业设计说明书5.3本章小结 (28)6 应用与展望 (29)附录1:源程序代码 (30)附录2:电路总体图 (36)参考文献 (37)致谢 (39)第II 页共II 页清华大学2012届毕业设计说明书1 引言1.1 课题产生原因超速行驶是指在一定道路上行驶的汽车,超过了该段道路所规定的行驶速度。
《道路交通安全法实施条例》第四十五条规定:机动车在道路上行驶不得超过限速标志、标线标明的速度。
在没有限速标志、标线的道路上,机动车不得超过下列最高行驶速度:没有道路中心线的道路,城市道路为30 km/h,公路为40 km/h,同方向只有一条机动车道的道路,城市道路为50 km/h,公路为70 km/h。
限速是为了行驶安全,而汽车在设计时都定有最高时速,以至于两者出现较大的差距,令驾驶员稍不留意就要超速[1]。
那么公路车速到底对交通事故的影响是什么呢?驾驶员在道路上行驶必须时刻获得周围环境的信息,从而形成判断,估计此时的交通情况决定自己的操作行为,所有这些过程都需要一定的时间。

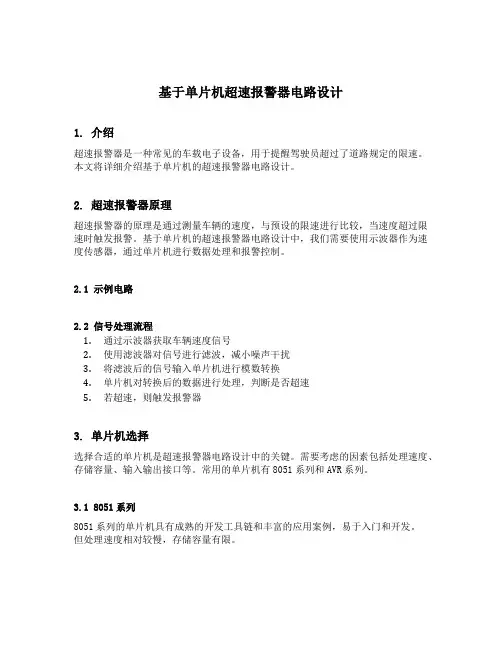

基于单片机超速报警器电路设计
