平时维修电磁炉的一些经验总结

整理:中国易修网

随着电磁炉的普及,电磁炉的维修技术和经验也不断的进步和更新,下面本人就三年来的维修经验发表一下:

(1)当用户把机器交给你的时候,不要忙着当面试机,而是要先询问用户电磁炉的故障现象及损坏原因,再试机。

(2)试机时先不要坐锅,同时在电磁炉的供电电路中串联25w的白炽灯,以防内部短路而爆机,使故障扩大。此时观察灯泡的亮度,如果很亮而且达到25w 灯泡的正常亮度,说明内部已短路。如果灯泡一亮一灭,说明振荡电路工作基本正常。(3 )判断振荡电路是否工作,用一只发光二极管和一只蜂鸣器并联后放在炉面上可有效观察电磁炉的工作状况。发光二级管一亮一灭说明电磁炉工作正常。

(4)打开机盖检测各路电阻,从门控管开始,包括整流桥堆、大功率电阻、4uf、2.7uf等,尽量用指针式万用表测量,测量时可用吸锡器脱开元件的一端进行。

(5)常见的易损元件是:大功率大阻值电阻开路或变大、电容失容或变小、Im339 损坏。

(6)按键的损坏极为简单,大多为受潮而露电引起的某些功能失效或功能紊乱。(7)用户的电源插座大多是引起故障的元凶之一,修复后尽量告诉用户更换电

源插座。以上内容介绍简单但很实用,如果熟练掌握后,可无忧修复80%的电磁炉。

电磁炉加热不足故障分析

加热不足也称加热慢,是指微波炉与正常时相比,使用相同火力挡烹调同样的食

物,但煮熟的时间明显要比正常时多,甚至使有些需要高火力烧煮的食物无法正常完成烹调。这种故障是微波炉输出功率减弱的表现。在市电电源正常的情况下,造成这种故障的主要原因是磁控管衰老或磁控管灯丝或阳极的供电电压过低。

磁控管衰老分两种,一是因为使用期限太久而自然衰老。通常磁控管的设计使用寿命为2000小时,若以微波炉平均每天使用30分钟计,寿命为4000天, 约合11年,但即使到此期限,磁控管输出功率也不是立即明显减弱,而是渐渐衰老,所以一般较少会遇到自然衰老的磁控管。另一是早衰,发生这种故障的主要原因是磁控管本身质量差或在恶劣环境下被较长期工作过,这种情况通常也不

多见。所以维修加热不足故障时通常可先检查磁控管灯丝或阳极的供电电压(断

电时检查其供电回路和连接端头),重点注意磁控管灯丝引脚的连接端头的接触情况,特别是使用日久的微波炉更易发生接触不良的故障。

拆开这种微波炉的机壳往往可发现磁控管等元器件及机壳内不少地方都积有较多的油垢及尘土,查看磁控管灯丝引脚及其接插片,往往可发现引脚受蚀和油绿色污垢层,如果接插件与灯丝引脚的连接较松,接触电阻就会明显增大,使灯丝电压过低,这样微波炉输出功率就明显减小了。修理这种故障时,只要将灯丝引脚去垢,再用酒精棉球揩净,然后用尖嘴钳将引脚接插片夹扁一些,使其插入后与灯丝引脚接触良好就行了。

若供电方面没问题,基本就是磁控管衰老了。对此可调换磁控管试机,也可用测量磁控管灯丝电阻是否正常及查看磁钢是否裂开等方法进行确认。对于因磁控管衰老而造成的加热不足故障,通常只有更换好管才是较完美解决方法。另

外,如果高压电容容量明显减小,会使磁控管阳极电压及输出功率明显下降,也会引起加热不足,不过通常较少会遇到这种情况,高压电容的故障大都是击穿或断路。

需要特别指出,实践中我们发现加热不足故障往往与220v电源电压有关,而且常带有一定迷惑性,即市电电压是正常的,但因电源线路存在较大内阻或接触电阻,微波炉工作时流过的大电流在电线或接头上形成较大压降,使得炉子实际工作电源电压明显不足,从而出现加热慢现象。电源线路的较大内阻通常存在于电源接线板、保险丝管座、电源线路接头或电源线上,虽然内阻较大,但空载测量电压往往正常,所以带有隐蔽迷惑性。不少家庭中都程度不等地存在着室内电源线路用料或连接不良,使用过细电源线、电源接线板或电源插座质量差等情况,所以在维修中一定要重视和先解决这个问题,以免多走弯路。测量市电电压要测带负载的电压,不要仅凭空载电压就作出判断。

电磁炉不加热故障分析

这种故障是指微波炉通电启动后食物不加热,但是一般炉灯能点亮,转盘也会转动。不加热故障主要是微波炉无微波输出所致。炉灯能点亮,转盘会转动,表明高压变压器之前的电路工作基本正常,如果功率控制开关s5也正常,那么

故障范围就在高压变压器t及其之后的电路,主要原因只有两个:磁控管供电电路不工作和磁控管接触不良或损坏。

检修不加热故障时,注意不能与不启动故障相混淆。拆开机壳后,首先应排除功率控制开关S5断路的可能性,通常可用万用表测量,也可将功率控制开关S5两端临时短接后试机判断。然后检查高压电路的零部件及其连接端。由于该部分电路总共才4、5个零部件,因此即使逐个检查也很快,通常可先检查磁控管mag的引脚和接插件间是否松动或接触不良,若正常,再依次检查高压二极管vd、高压电容器c、高压变压器t、磁控管及其相连的接插件和焊点,通常很快便可找到故障所在。实践表明,通常以高压二极管和高压变压器损坏较多见,尤以前者为主,所以遇到这种故障时可先检查一下该管,往往可收到事半功倍之效。

电磁炉转盘不转故障分析

此种故障是指微波炉能工作,只是转盘不转,其结果往往会使食物加热不匀。造成故障的主要原因是转盘电机损坏或失电。维修时,只要先查转盘电机上的220v 电压,若正常,便是电机损坏。否则就查电机电源线路的断点。若不想带电测量,也可先查电机绕组是否正常和转轴是否被卡死等,若没有问题,再查相应的电源线路。实践表明一般以电机损坏为多见。微波炉大多采用转速为4转/分?8转

/分的小功率同步电机,维修代换可参考下期文章。造成转盘电机损坏的主要原因有三条

一是微波炉因煮牛奶等物溢出,液体流入电机而引起绕组短路烧毁或齿轮等损坏;二是微波炉长期工作在高湿环境下,电机绕组或引线被霉蚀断;

三是微波炉工作时转盘因烹饪过大的食物等原因经常被堵转,使电机过载而损坏。无论对维修人员还是用户,使用微波炉时都要尽量避免出现这些情况。

检查微波炉的转盘电机大都很方便,对大多数微波炉,只要拿出炉内的转盘和转盘架等可活动物体,再将炉子翻身,使底部朝上,然后拧下对应转盘电机位置的盖板或底板的螺丝,取下盖板,就能看到电机,并可进行检测或修理了。

美联电磁炉自动保护出错屏显代码

整理:中国易修网

美联电磁炉自动保护出错屏显代码:

e---0输入电压过低

e---1 输入电压过高

e---2 igbt温度传感器开路或温度过低保护e---3 igbt温度传感器短路或温度过高保护e---4灶面温度传感器开路或温度过低保护e---5灶面温度传感器短路或温度过高保护

修电磁炉防止IGBT烧管最佳方法

整理:中国易修网

如果一台电磁炉igbt管损坏,首先更换新的同规格保险,接下来我们要测量220v 整流桥堆是否击穿,如果完好则在不接igbt管前题下通电测量桥堆正负输出端电压是否为300v左右,如果输出电压太低则检查5uf电容(或是4uf)是否容量减小, 一切就绪后在线圈任一端串接一个100w的灯泡,加锅,接通电源:

1.若灯泡暗红(适用于插上220v后待机指示灯亮),开启电磁炉电源,灯泡一亮一暗地闪烁,(而插上220v后待机指示灯不亮),开启电磁炉电源,灯泡一亮即暗重开电源也是一亮即暗,表明电磁炉已经基本ok 了。

2.若灯泡很亮,表明igbt管完全导通。此时,若拆除灯泡通电工作,必烧igbt 管!应主要查修驱动、谐振电容、高压整流等电路。

3.若灯泡暗红,开启电磁炉电源,灯泡亮度不变。则应主要查修面板控制、微电脑供电、副电源等电路。

4.若灯泡暗红,开启电磁炉电源,灯泡一亮一暗地闪烁,但把锅具抬起灯泡很亮,属于抬锅炸igbt,应检查cpu、驱动、线盘,大多数是损坏。

5.最后在取下灯泡复原之前,我们一定要检查一下0.2uf或是0.3uf的电容是否容量变小,因为它的容量减小会出现开始能正常加热?几秒钟或几十分钟后再重复损坏igbt管。

6.补充一下,在igbt管损坏时最好先把0.2uf,0.3uf,5uf电容,驱动电路,用于同步电路,高压保护等等电路的大功率电阻阻检查一下看是否坏了再装igbt管。

如何用万用表测量判断电磁炉IGBT管的好

维修电磁炉的时候,经常需要测量判断IGBT管子的好坏,这里介绍用普通指针万用表测量判断IGBT管的方法。检测IGBT管时,可用指针万用表的R X 1k挡,正反测G、E及G、C两极的电阻,正常均应为无穷大;然后红表笔接C极,黑表笔接E 极,若所测阻值在3.3~4.3kQ,则为管子内含阻尼二极管的IGBT 管,若所测阻值在

50~100k Q,则所测IGBT管内不含阻尼二极管。IGBT管的检测示意图如图所示,万用表的表笔连接除了图2所示之外,其他连接检测的读数均应为无穷大。如果测量IGBT管有两个引脚的电阻很小,说明管子已击穿损坏;若正反测量IGBT管C、E极的电阻均为无穷大,则表明已开路损坏。实践表明,很多电磁炉中损坏的IGBT管都呈现为击穿特征,开路损坏的相对少见。

电源异常造成的变频器故障分析

电源异常造成的变频器故障分析:

1、变频器电源异常大致分以下3种,即缺相、低电压、停电,有时也出现它们的混合形式。这些异常现象的主要原因,多半是输电线路因风、雪、雷击造成的,有时也因为同一供电系统内出现对地短路及相间短路。而雷击因地域和季节有很

大差异。除电压波动外,有些电网或自行发电的单位,也会出现频率波动,并且这些现象有时在短时间内重复出现,为保证设备的正常运行,对变频器供电电源也提出相应要求。

2、如果附近有直接启动的电动机和电磁炉等设备,为防止这些设备投入时造成变频器的电压降低,其电源应和变频器的电源分离,减小相互影响。

3、对于要求瞬时停电后仍能继续运行的设备,除选择合适价格的变频器外,还应预先考虑电机负载的降速比例。当变频器和外部控制回路都采用瞬间停电补偿方式时,失压回复后,通过测速电机测速来防止在加速中的过电流。

4、对于要求必须连续运行的设备,应对变频器加装自动切换的不停电电源装置。像带有二极管输入及使用单相控制电源的变频器,虽然在缺相状态,但也能继续工作,但整流器中个别器件电流过大,及电容器的脉冲电流过大,若长期运行将对变频器的寿命及可靠性造成不良影响,应及早检查处理。(中国易修网变频器维修)

MC-PSY18B电磁炉风机不转的故障-

故障现象:美的mc-psy18b电磁炉风机不转

故障电磁炉维修分析:电磁炉出现该故障是表示风机驱动电路或者是风扇本身出现问题,因此我们可将故障范围定位在风机驱动电路、风机本身及主控ic上。

检测步骤:

①先排除风扇本身的问题。在有条件的情况下,将该风机拆下来,换上一个好的同规格的散热风机,开机运行,如果风机能正常起动则说明是风机本身有问题,

更换新的风机故障即可排除。

②如果换上新的风机还不能解决问题,那么我们就必须对风机驱动电路进行检

测。首先测量有无18v的工作电压,如果没有请检修电源电路。如果有18v电压,此时我们就必须考虑到主控ic的第28脚有无高电平输出到三极管q2的基极作为驱动信号。如果没有一高电平信号送给三极管的基极则说明主控ic有问题。

③如果有信号送到复合管q2的基极,但风机仍不转动,可用用万用表对q2、q1、r1、di、r3进行测量,将坏的元件拆下来,换上新的元件上电试机,故障即可排除。(中国易修网家电维修)

电磁炉电路板故障简单维修

电磁炉电路板故障简单维修 一.电路板烧IGBT或保险丝的维修程序 电流保险丝或IGBT烧坏,不能马上换上该零件,必须确认下列其它零件是在正常状态时才能进行更换,否则,IGBT 和保险丝又会烧坏。 1.目视电流保险丝是否烧断 2.检测IGBT是否击穿: 用万用表二极管档测量IGBT的“E”;“C”;“G”三极间是否击穿。 A:“E”极与“G”极;“C”极与“G”极,正反测试均不导通(正常)。 G IGBT C E B:万用表红笔接”E“极,黑笔接“C”极有0.4V左右的电压降(型号为GT40T101三极全不通)。 3. 测量互感器是否断脚,正常状态如下: 用万用表电阻档测量互感器次级电阻约80Ω;初极为0Ω。4.整流桥是否正常(用万用表二极管档测试):A:万用表红笔接“-”,黑笔接“+”有0.9V左右的电压

降,调反无显示。 B:万用表红笔接“-”,黑笔分别接两个输入端均有0.5V 左右的电压降,调反无显示。一、电路板烧IGBT或保险丝的维修程序电流保险丝或IGBT烧坏,不能马上换上该零件,必须确认下列其它零件是在正常状态时才能进行更换,否则,IGBT和保险丝又会烧坏。1.目视电流保险丝是否烧断2.检测IGBT是否击穿:用万用表二极管档测量IGBT的“E”;“C”;“G”三极间是否击穿。A:“E”极与“G”极;“C”极与“G”极,正反测试均不导通(正常)。B:万用表红笔接”E“极,黑笔接“C”极有0.4V左右的电压降(型号为GT40T101三极全不通)。3.测量互感器是否断脚,正常状态如下:用万用表电阻档测量互感器次级电阻约80Ω;初极为0Ω。4.整流桥是否正常(用万用表二极管档测试):A:万用表红笔接“-”,黑笔接“+”有0.9V左右的电压降,调反无显示。B:万用表红笔接“-”,黑笔分别接两个输入端均有0.5V左右的电压降,调反无显示。C:万用表黑笔接“+”,红笔分别接两个输入端均有0.5V左右的电压降,调反无显示。5.检查电容C301;C302;C303;是否受热损坏。(如果损坏已变形或烧熔) 6.检测芯片8316是否击穿:测量方法:用万用表

电磁炉维修资料

电磁炉维修资料 在修理中常见的电磁炉大致分为两类: 由LM339(四电压比较器)输出脉冲信号。 1:触发部分由正负两组电源,管子用PNP\NPN组成,类似这种电路,后级大多是用大功率管多个复合而成,组成高压开关部分,在代换中,前一个用带阻尼的行管替代即可。后几个则很难找到特性一致的管子,解决的办法是在散热器安装孔允许的情况下改用大电流的管子以减少数量,金属封装得如:BUS13 A等,塑封的如:BU2525/BU2527/BU2532/D3998一类,用两个就可以。 2:功控管用IGBT绝缘栅开关器件; 这些机器特征是不用双电源触发,只有+5V和+12V,LM339通过触发集成块TA8316带动IGBT 这种情况下只能用此一类的管子代替,损坏程度大致为,只有管子坏,换上即可。其次是整流桥同时损坏,(一般是烧半壁),在其次是触发集成块TA8316坏,连带LM339N一起损坏的很少见。 对于高压模块,由于这方面的参数手册很少,希望大家搜集转贴,以便代换时参考。 不能贸然更换,最好有示波器先测其G极波形及幅值(没有的话用万用表测此点直流电压应在1-2.5伏之 间变化).接上线盘前要确定其它几路小电源供电正常. 2.1.2 IGBT 绝缘栅双极晶体管(Iusulated Gate Bipolar Transistor)简称IGBT,是一种集BJT的大电流密度和MOSFE T等电压激励场控型器件优点于一体的高压、高速大功率器件。 目前有用不同材料及工艺制作的IGBT, 但它们均可被看作是一个MOSFET输入跟随一个双极型晶体 管放大的复合结构。 IGBT有三个电极(见上图), 分别称为栅极G(也叫控制极或门极) 、集电极C(亦称漏极) 及发射极E(也 称源极) 。 从IGBT的下述特点中可看出, 它克服了功率MOSFET的一个致命缺陷, 就是于高压大电流工作时, 导通电阻大, 器件发热严重, 输出效率下降。 IGBT的特点: 1.电流密度大, 是MOSFET的数十倍。 2.输入阻抗高, 栅驱动功率极小, 驱动电路简单。 3.低导通电阻。在给定芯片尺寸和BVceo下, 其导通电阻Rce(on) 不大于MOSFET的Rds(on) 的10%。 4.击穿电压高, 安全工作区大, 在瞬态功率较高时不会受损坏。

电磁炉电路板简单维修方法

电磁炉电路板简单维修方法 一、电路板烧IGBT或保险丝的维修程序 电流保险丝或IGBT烧坏,不能马上换上该零件,必须确认下列其它零件是在正常状态时才能进行更换,否则,IGBT和保险丝又会烧坏。 1.目视电流保险丝是否烧断 2.检测IGBT是否击穿: 用万用表二极管档测量IGBT的“E”;“C”;“G”三极间是否击穿。 A:“E”极与“G”极;“C”极与“G”极,正反测试均不导通(正常)。 B:万用表红笔接”E“极,黑笔接“C”极有0.4V左右的电压降(型号为GT40T101三极全不通)。3.测量互感器是否断脚,正常状态如下: 用万用表电阻档测量互感器次级电阻约80Ω;初极为0Ω。 4.整流桥是否正常(用万用表二极管档测试): A:万用表红笔接“-”,黑笔接“+”有0.9V左右的电压降,调反无显示。 B:万用表红笔接“-”,黑笔分别接两个输入端均有0.5V左右的电压降,调反无显示。 C:万用表黑笔接“+”,红笔分别接两个输入端均有0.5V左右的电压降,调反无显示。 5.检查电容C301;C302;C303;是否受热损坏。(如果损坏已变形或烧熔) 6.检测芯片8316是否击穿: 测量方法:用万用表测量8316引脚,要求1和2;1和4;7和2;7和4之间不能短路。 7.IGBT处热敏开关绝缘保护是否损坏。 二、按键动作不良 按键动作不良的检测测量CPU口线是否击穿:用万用表二极管档测量CPU极与接地端,均有0.7V左右的电压降,万用表红笔接“地”;黑笔接“CPU每一极口线”。否则,说明CPU口线击穿。 三、功率不能达到要求 1.线圈盘短路: 测试线圈盘的电感量:PSD系数为L=157±5μH,PD系列为L=140±5μ;H。 2.锅具与线圈盘距离是否正常。 3.锅具是否是指定的锅具。 四、检查各元气件是否松动,是否齐全 装配后不良状况的检查: 1.不加热:检查互感器是否断脚。 2.插电后长鸣:检查温度开关端子是否接插良好。 3.无法开机:检查热敏电阻端子是否接插良好。(Nancy) 美的电磁炉同故障却不同元件受损 故障现象:有两台同样的,美的售后送修MC-EY108电磁炉,上电开机后,能检锅加热,但均几秒钟后就自动关机。 ??? 故障分析:当电磁炉上电开机后,能“检锅”加热,但几秒钟后出现自动关机。能造成电磁炉自动关机主要因素有;交流电网电压上升与下降低时、锅具检温电路热敏电阻、IGBT检温电路热敏电阻、及CPU第9脚(TMAIN)电压取样电阻R18(330KΩ/2W)、开路受损时,均导致电磁炉出现以上故障现象。

电磁炉常见故障检修大总结

导读:对于电磁炉电源电路的故障检查,应先排除后级电路中元器件故障,然后在静态下检查EMC防护器件RZ1、电流互感器CT1、滤波电容Cl 对于电磁炉电源电路的故障检查,应先排除后级电路中元器件故障,然后在静态下检查E MC防护器件RZ1、电流互感器CT1、滤波电容Cl和C2、整流桥堆BQ、熔断器以及电源线是否损坏。更换损坏的元器件后,即进行动态检查。 在对电磁炉的电源电路进行动态检测时,应首先检查有没有220V的交流电输入。若检测到电磁炉的电源输入电压低于200V或者高于240V,将导致电磁炉的高低压保护电路动作,此时的故障与电磁炉本身无关,待电压恢复正常后,即可消除故障。 如果电磁炉的N、L端没有220V的交流电压,则检查电源插座的电压是否正常。若电磁炉N、L端的220V交流电压正常,再检查整流桥堆的BQ①、②端是否有220V交流电压输入。如果整流桥堆的BQ①、②端没有220V交流电压输入,则检查电容Cl两端是否有22 0V交流电压。如电压正常,则可判断为电流互感器CTl一次侧开路,应用“替换法”对电流互感器CT1进行检查。 如果整流桥堆的BQ①、②端有220V交流电压输入,应检查整流桥堆的BQ③、④端有无直流电压输出,若没有,则应对整流桥堆进行检测。 若电磁炉的整流桥堆击穿,则220V交流电直接短路,将烧坏保险管;若整流桥堆开路,将导致电容C2两端无电压。若静态检查时整流桥堆正常,则将电磁线圈的接线脚断开,换上熔断器熔体,测量电容C2两端的电压,一般桥式整流的直流输出电压为220~300V。 C2两端有电压时,说明桥式整流的直流输出正常。 在电磁炉主电源电路的检查中发现熔断器FU1熔断,其原因是:电磁炉主电路有严重的短路或漏电现象,或者IGBT管的G极驱动信号不正常,或者IGBT管的C极产生的高压与G极信号不同步。电磁炉的内部功率整流、反馈、比较电路以及同步电路中任何一部分出现故障,都将导致熔断器熔断。 在更换熔断器熔体之前,应对主电路中的IGBT管进行检查。因电磁炉工作的时候IGBT 管处于开关状态,在开通的时候流过IGBT管的电流呈上升趋势,如果保持IGBT管一直导通,那么流过它的电流最后将成为直流。假设线圈盘的内阻为0.6Ω,那么流经IGBT管的

电磁炉故障代码及解决方法

电磁炉故障代码及解决方法 E0:电路内部故障 开机检查内部排线、线盘引线是否脱落。 检查板上的元件是否完好如初(如电阻烧黑)。 检查焊锡点(虚焊、漏焊等)。 触摸CPU、LM339是否发热过高(断电后) 首先将线盘两端引脚拆下 检查+5V、+15V是否正常 LM339脚各电压是否正常 测量R21-R24四个高压电阻是否正常(拆下测量)检查Q12-Q15三极管是否击穿或开路等 E1:锅具形状大小、材质不适合或不检锅 铁性材料. 重点检查LM339的8、9、14脚电压. R25、R27和R26等是否变质. E2:炉内超温或NTC故障(IGBT) 开机显示E2; 热敏电阻是否变质(IGBT) CPU19脚无输出加热后显示E2; 风扇进风口、出风口是否堵塞。 风扇是否转动、转速是否低等。E3:电网电压过高 E4:电网电压过低 考虑外部电压。(180V-250V)

检查D91、D92、R91等是否正常测量CPU15脚的电压是否3·4V左右(可根据实际情况改变R92阻值的大小) 检查+5V、+15V电压是否正常 E5:陶瓷板传感器开路 E6:陶瓷板传感器短路或干烧保护 检查热敏电阻是否开路、短路、R70等是否正常。 可以在热敏电阻上并联一个470K电阻(有的地方温度太低) 传感器上导热硅脂干涸. 电流检测回路(互感器、电位器、CUR信号) 驱动电路(Q12-Q15三极管、PWM信号) 同步振荡电路(LM339的8、9、10、11脚、电压等) E7:电磁线盘超温 开机显示正常、不加热 电流检测回路(互感器、电位器、CUR信号) 驱动电路(Q12-Q15三极管、PWM信号) 同步振荡电路(LM339的8、9、10、11脚、电压等) 通电不工作 CPU不起振。 检查保险管是否开路、IGBT三个极是否短路。 检查Q12-Q15是否正常。

电磁炉出现的几个故障原因及维修

电磁炉出现的几个故障原因及维修 电磁炉出现的几个故障原因及维修 1、不开机(按电源键指示灯不亮) (1)按键不良,检查并更换按键板 (2)电源线配线松脱,重接 (3)电源线不通电,重接或换新 (4)保险丝熔断,更换 (5)功率晶体IGBT坏,更换 (6)共振电容C103坏,更换 (7)阴尼二极体,检查并更换 (8)变压器坏,没18V输出,检查并更换 (9)基板组件坏,更换 2、置锅,指示灯亮,但不加热 (1)线盘没锁好,锁好线盘 (2)稳压二极管ZD101坏,换稳压二极管ZD101

(3)基板组件坏,换基板组件 3、灯不亮,风扇自转。 (1)LED插槽插线不良,重新插接或换LED板 (2)稳压二极管ZD2坏,换稳压二极管ZD2 (3)基板组件坏,换基板组件 4、加热,但指示灯不亮。 (1)LED二极管坏,换LED二极管 (2)LED基板组件坏,换LED基板组件 5、未置锅,指示灯亮,不加热。 (1)热敏电阻配线松动或损坏,重新插接或换热敏电阻组件(2)集成块LM339坏或集成块TA8316坏,换LM339或TA8316 (3)变压器插接不良,检查或换主控IC (4)基板组件坏,换基板组件 6、功率无变化 (1)可调电阻,换可调电阻 (2)加热/定温电阻用错或短路,检查加热/定温电阻 (3)主控IC坏,检查或换主控IC (4)基板组件坏,换基板或换基板组件

7、蜂鸣器长鸣 (1)热开关坏/热敏电阻坏,主控IC坏,换/热开关/热敏电阻/主控IC (2)振荡子坏,变压器坏,换振荡子,检查或更换变压器 (3)基板组件坏,检查或更换基板组件 8、锅具正常,但闪烁并发出“叮叮”响 (1)锅具检测处于临界点,更换R104阻值 9、置锅,灯闪烁 (1)比流器CT坏,换比流器CT (2)锅具不对,非标准锅具,用正确锅具 (3)IC1/IC6/R501可调电阻坏,检查对应器件 。 格兰士电磁炉代码表 A方案的故障代码汇总(原方案CXXA-X(X)P1) E-0 或15分钟定时灯闪亮电源电压过低造成电机转速过慢或电机风叶脱落; E-1 或30分钟定时灯闪亮电源电压过高造成电机转速过快或电机卡转;

电磁炉触摸控制原理与检修技术

电磁炉触摸控制原理与检修技术 虽然机械按键(轻触键)控制技术很成熟,且电路结构简单、成本低廉,已在很多电子产品中广泛应用,但由于机械按键本身具有易磨损,并受温度、湿度影响较大,所以故障率一直较高。另外,采用机械式按键控制电路的电磁炉,需要在面板按键的相应位置开孔,然后粘贴一张薄膜进行覆盖,如图1所示。 图1 机械式按键使用时间一长,薄膜会破裂、变形或者脱胶,薄膜就容易与面板粘贴处开裂,如图2所示。电磁炉在使用过程中,面板难免会沾上一些水分、油渍,这些水分、油渍就会从开裂处渗人到内部,轻则引发多种故障,严重时将烧毁元器件。 图2 新一代电容触摸感应式控制技术完全能够弥补机械式按键的缺点,具有耐磨损、防水保护及不受温度、湿度影响,且造价低廉等优点,成为新一代电器产品控制电路的新宠。电容触摸感应式控制技术已广泛地应用于手机、影碟机、电磁炉、抽油烟机、洗衣机,微波炉、电子秤、MP3、MP4、数码相框、多媒体音箱、液晶电视、液晶显示器等产品中。由于该类控制没有传统的机械按键,不需要在

面板上开孔,面板可以采用一块整体的玻璃、陶瓷或塑料等材质,既方便清洁,还美观大方。另外,将触摸技术应用在电磁炉产品中,同时也消除了从面板上渗水的故障隐患。 一、电容触摸感应式控制技术的基本原理 所谓电容触摸感应式控制技术,其核心就是利用张弛振荡器产生数百千赫兹的正弦波,然后将这个正弦波信号加在各个弹簧导电盘上,当用户的手指接触到导电盘的时候(即使有面板隔开,但对于高频信号而言,玻璃、陶瓷、塑料等材质面板仍相当于导体),相当于给弹簧导电盘对地接了一只电容,利用电容通交隔直的特性,高频信号通过电容分压,弹簧盘上的信号电平将降低。 这个降低的信号电压施加在阈值检测器上(或者被送到比较器内部电路进行处理,使相应输出端输出电平翻转),即可以产生触摸/无触摸的信号。 市场上常见的采用电容触摸感应式控制技术的电磁炉,按控制接口类型分类主要有二种: 第一种是将张弛振荡器产生的数百千赫兹的正弦波加到各个功能键弹簧导电盘上。并将 各个功能键与比较器的输人端分别相连,通过比较器内部电路进行比较,在输出端实现高低电平的变化,并且一个按键对应一个I/O口,每个I/O口分别用高或低两种不同的电平来表示按键的开或关。这种方式的优点是:不需改动以往主系统的软硬件,只需单独做一块键盘小板就可以实现触摸按键功能,很适用于老产品改造,因此这种方式在较早电磁炉上较常见,其工作原理示意如图3所示。

电磁炉常见故障检修归总

电磁炉常见故障检修归总 第一、加电无反应 一、加电无反应的故障原因分析 对于该故障现象,首先要确认所使用的电源插座内是否有正常的交流输入电压,然后打开电磁炉外壳,检查熔断器是否熔断并确定出现故障的大致部位。加电无反应分以下两种情况。 1、熔断器损坏 在电磁炉设计中熔断器的容量一般为15A左右,自行熔断的现象很少出现,几乎都是负载电路元件损坏引起其过流烧坏。在检测中若发现熔断器烧断,首先要检查交流输入回路、主回路的大功率元件是否击穿短路,如压敏电阻、消干扰滤波电容、整流桥、功率管等元件。若功率管正常,整流桥、压敏电阻和消干扰电容中其一损坏,可将损坏元件更换,即可排除故障。若发现功率管击穿短路,还需要对低压电源电路、同步电路、振荡、驱动电路、电流检测电路、功率管过压保护电路和谐振电容、330V滤波电容等部位进行检查。 2、熔断器良好 熔断器良好表明电路无过流现象,先检查电源线是否良好、电源进线插件引脚是否和电路板开焊,或低压电源电路中是否有元件引脚开焊。若正常,加电测量5V输出电压是否正常。若不正常,表明低压电源电路或5V负载电路元件异常。若5V正常,检查CPU外部电路元件或CPU。 二、加电无反应故障检修流程 ①熔断器损坏时应测量整流桥交流输入端的阻值,若为0或很小,应检查压敏电阻、消干扰电容、低压电源中的降压变压器、整流桥等元件。若阻值正常,应测量功率管集电极对地阻值,若不正常,应检查整流桥、330V滤波电容、功率管等元件。 ②若功率管击穿短路,先检查驱动电路元件是否正常。驱动电路采用集成电路TA8316是,测量1脚、7脚对地电阻,若为0或较小,则表明该集成电路损坏。 ③若驱动电路元件正常,应测量同步检测电阻、振荡电路中的充电电阻、功率管过压保护电路元件、浪涌保护电路元件、电流检测电路元件等。 ④取下加热线盘,加电测量低压电路中的18V、5V电压是否偏低。若偏低,应检查18V、5V负载元件或低压电源电路元件。若低压电源正常,在待机状态下测量同步检测电路输出端电压、驱动电路输出端电压和电流检测输出端电压。 ⑤接好加热线盘,加电试验,若功率管在很短时间内烧坏,应对330V滤波电容、谐振电容和加热线盘进行检查。若功率管不定时烧坏,应对功率管温度检测热敏电阻、浪涌电路中的电容、CPU的外接晶振或集成电路LM339进行检查。 第二、屡烧功率管 一、屡烧功率管的故障原因分析 因功率管工作在大电流、高反压和工作温度高的条件下。某一项条件不符合要求均会使功率管击穿损坏。功率管屡损的常见原因有: ①整流桥内部的整流二极管正向电阻变大,使310V电压小于正常值,导致功率管损耗过大击穿损 坏; ②330V滤波电容无容量或容量下降,使300V电压中含有大量的交流成分,导致功率管在截止期间产 生的峰值脉冲电压过高,未等过压保护电路动作,便将功率管击穿; ③LC振荡电路中谐振电容容量下降,使功率管在截止期间产生的反峰脉冲电压过高; ④功率管过压保护电路中的元件变值,使过压保护电路失控或保护动作延迟;

电磁炉故障代码大全..

电磁炉故障代码大全 电磁炉故障代码大全 1:美的2:九阳3:精彩傻瓜万能电磁炉维修板 4 :万家乐5 :好妻子6 : 多丽7:奔腾8 :康宝9 : TCL 10 :格力11:格兰士 12:千森13:小鸭 14:好迪15:美联16:三角牌17:清华紫光18:苏泊尔19:富士宝20:澳柯玛 21:正夫人22:坂田23:力邦24:立邦25:万和26:东菱 27:乐邦28: 荣事达29:松美30:千森31:半球32:新科 33:PHLNEP[假冒飞利浦 34:奇声 35: 万利达36:威力37:凯腾38:宝仕39:威王 40:美人鱼 41:迪科尔42:撄本43:赛格兰 44:顺华45:爱多46:艾美特47:百甲48:滨奇49:创维50:创维数码51 :德昕52:富士山53:上海华生 54:金灶55:科立泰56:康乐57:科之星58:龙子59:迈科60:欧派克 61:千泽62:青蜓63:山奇64:松美65:尚朋堂66:威王67:万宝小天使68:夏新69:雅乐70:美厨71:雅乐思72:跃龙73:易厨74:志高 75:荷花76:浩特 77:华帝78:科诺79 :劲霸80 :三洋81:爱庭82 : TCL 1:美的电磁炉PVY22A 故障代码 E1 过零保护 E2 炉面热敏电阻短路 E3 炉面热敏电阻开路 E4 IGBT 管热敏电阻开路 E5 IGBT 管热敏电阻短路 E6 IGBT 管高温 E7 低压保护

E8 高压保护 美的电磁炉 SF164/174/184/194/204/214 对照表E01 断路(主传感器坏) E02 短路(主传感器坏) E03 高温(主传感器坏) E04 断路(散热片传感器坏) E05 短路(散热片传感器坏) E06 高温(散热片传感器坏) E07 低压保护 E08 高压保护 E10 干烧保护

电磁炉不检锅的维修方法

电磁炉不检锅的维修方法 修不检锅的电磁炉,对熟手来说是轻而易举的事,但新手往往会觉得较难查,而很容易误判为MCU损坏。针对这一情况,我把平时积累得的一点经验说给大家听听,同时也是为了能与大家多多交流,相互提高自己的技术水平。 对不检锅的电磁炉,我把常见的故障归为以下三类: 1、300V 滤波电容不良造成主电压过低而使同步电路检测到的电压不正常。 2、同步电路的大功率电阻变质或开路导致检测电路不正常。 3、PWM 脉冲信号失常而不检锅。(检查PWM脉冲的方法简单,论坛上也有介绍过,就是找一小型的变压器,在初级上接一只发光二极管,放在电磁炉的发热盘上后开机,发光二极管有闪光说明PWM脉冲正常,无反应则不正常) 1、先找到两驱动管的基极,再看其与LM339的哪个脚相连。 2、根据LM339的内部框图可以看到与其相关的另外两个脚,这两个脚必定有一个是通往MCU的,通往MCU的这一脚就是PWM脉冲信号的输入脚。 3、找出该脚后问题就简单了,下一步可先断开二极管后测量MCU输出的PWM 脉冲信号是否来判定故障位置。到这里后,其它具体的检测步骤就不用再说了,相信有一点基础知识的朋友都知道该怎么去查了。 4、还有一个关键点,就是(1与5脚),1脚与6、7脚相关,如6、7脚的电压产生变化,那么1脚的电压也会随之变化,PWM 脉冲信号必然会受到影响。最常见的也就是这个问题,就是6、7脚之间的绦纶电容(2A222J)不良造成不检锅。 电磁炉不检锅: 查贴片元件[电阻,电容。]是否正常? 互感器次级输出的检锅电压是否正常? 300V 电压是否正常? 主谐振电容容量是否正常? 高压降压限流电阻是否正常? 微处理器时钟振荡电路是否正常? 美的电磁炉原理与维修技巧 一、上电开机后出现不报警不加热,测LM339第一脚无电压(正常为4.9V)因电压取样电阻R15、240K变值,导致第一脚无电压,更换R15后整机恢复正常。 二、上电开机后出现不检锅不报警,经查LM339外围电路元件均正常,重新检查IGBT控制极(G)对地击穿,更换IGBT后整机恢复正常。 三、上电开机后提锅时不报警不加热,经检查为电阻R12电阻开路,更换R12-240K电阻后,整机恢复正常。 四、上电开机后出现E7,测量R7电阻对地无电压,经检查为R7-240K 电阻开路导致CPU无电压。(正常电压为3V)

电磁炉十大常见故障检修流程

电磁炉十大常见故障检修流程 1、加热功率小(或功率调不大) 2、上电无响应 3、开机烧保险 4、屡损IGBT管 5、不加热,且无锅或提锅时不报警 6、不加热,但无锅或提锅时报警 7、不停地检测锅具,但不能进入正常加热状态 8、断续加热 9、开机后蜂鸣器长鸣一声后关机,并显示故障代码 10、按键失灵 一、加热功率小: 1、故障原因; (1)所用锅具不符合要求 (2)电流检测电路工作异常 1)电流互感器损坏(A)。 2)整流二极管及滤波电容器损坏(B) 3)电流检测电路线路开路(C)。 4)单片机CPU及电路异常(D)。 (3)功率控制电路异常 1)IGBT管损坏(A) 2)驱动放大电路三极管损坏(B)。 3)比较器损坏(C)。 (4)单片机PWM脉冲异常 1)积分电容器损坏(A)。 2)前置驱动放大电路损坏(B)。 3)单片机CPU及电路异常(C)。 (5)谐振电容容量减小 二、上电无响应: 1、故障原因; (1)电网电压供电电路异常 1)空气开关损坏(A)。 2)插座损坏(B)。 3)线路接线头接触不良(C)。 (2)保险管熔断 1)压敏电阻(A)、IGBT管(B)、整流扁桥(C)、电网电压检测电路整流二极管(D)及电容器(E)击穿损坏。 2)开关电源电路限流电阻(A)及三端稳压器7805(B)开路受损;电源芯片(C)、稳压二极管(D)、开关二极管(E)、电解电容器(F)、高压电容器(G)及高频开关变压器(H)击穿损坏。 三、开机烧保险: 1、故障原因;

(1)高压供电电路异常 1)滤波电容器失效或脱焊(A)。 2)高压供电电路开路损坏(B)。 (2)同步比较电路 1)电容器及电阻损坏(A)。 2)比较器损坏(B)。 (3)LC振荡电路异常 1)共振电容器容过大、失效、漏电、击穿损坏(A)。 2)限幅稳压二极管漏电损坏(B)。 3)驱动放大电路损坏(C)。 4)IGBT管质量不良(D)。 5)排风机损坏(E)。 6)加热线盘受损(F)。 7)单片机CPU及电路异常(G)。 四、屡损IGBT管: 1、故障原因; (1)电网电压供电电路异常 1)空气开关(A)及插座接线头(B)接触不良。 2)电磁炉电源线插头(C)不良。 (2)整机三电压异常 1)高压供电电路滤波电容器失效及脱焊(A)。 2)低压供电电路电压偏低(B)。 (3)锅具不符合要求。 (4)电磁炉电路板漏电。 (5)同步比较电路异常。 1)蟑螂、小虫窜入至主电路板(A)。 2)加热食物的汤水流入电磁炉主电路板(B)。 3)比较器受损(C)。 4)阻容元件受损(D)。 (6)高压保护电路异常 1)高压保护电路取样电阻逐渐变大(A)。 2)比较器受损(B)。 (7)浪涌保护电路异常 1)浪涌保护电路取样电阻变值或开路受损(A)。 2)隔离开关二极管开路受损(B)。 3)比较器受损(C)。 (8)驱动放大电路异常 1)IGBT管失常(A)。 2)驱动放大电路三极管受损(B)。 3)上偏置电阻阻值变大(C)。 4)比较器损坏(D)。 (9)LC振荡电路异常 1)蟑螂、壁虎、小虫窜入IGBT管散热片内(A)。 2)高压供电电路滤波电容器失效(B)。

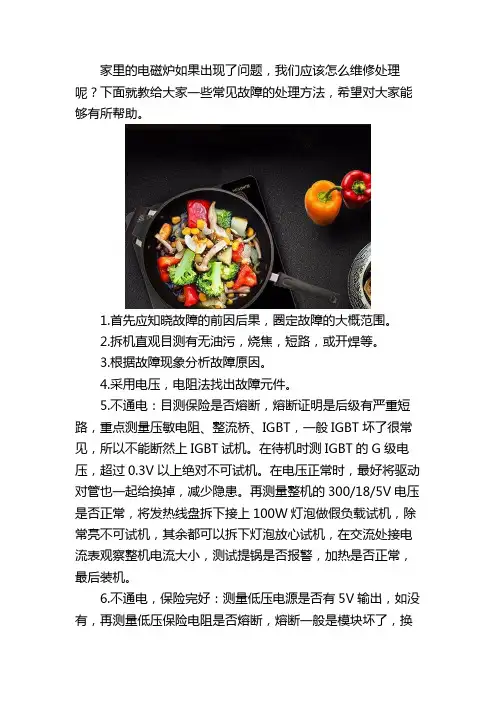

电磁炉故障维修

家里的电磁炉出现了故障,我们应该怎么解决呢?下面就教给大家一些常见的故障处理方法,希望对大家能够有所帮助。不加热,检不到锅,有报警声。 故障分析: 造成此故障的原因有很多,包括同步电路,浪涌保护电路,检锅电路,驱动电路,IGBT高压保护电路以及PWM信号电路,下面介绍其维修方法。 (一)、同步电路故障 检查步骤: ①在待机接线圈盘的情况下,用万用表测量U1—LM339的8脚与9脚的工作电压,(8脚为1.75V,9脚为1.9V),如果电压不正常,请检查R18、R1、R4、R239、C214、 C209、D213,把有问题的元器件更换,故障可排除。如果以上2个引脚的电压正常,那我们再测量U1--LM339的第14脚的电压是否为高电平,电压值为1.23V。如是低电平,就表示U1已经损坏(在这里排除PWM信号电路的故障)。 ②如果是高电平,请用一条导线把9脚接地,再测量14脚的电压是否为低电平,如果还是高电平,就表示U1-- LM339已经损坏,换上同型号同规格的U201--LM339,上电试机正常,故障排除。

(二)、浪涌保护电路故障 故障分析: 出现浪涌保护一般是电源中仅仅几百万分之一秒时间内的一种剧烈脉冲,为了保护IGBT不受损坏保护电路会输出一个低电平使IGBT停止工作,当浪涌过后电路会自动恢复正常。 检查步骤: ①首先测量U2--LM339的13脚是否为高电平,如果是高电平,就表示浪涌保护电路没有动作。如果是低电平,就表示浪涌保护电路已经动作(这个引脚与IGBT高压保护电路的输出脚相接通,在这里是排除IGBT高压保护电路的故障所作的分析)。我们再测量U2的11脚电压是否为 3V,10脚的电压是否比11脚的电压低(10脚的电压为2.51V),如果是,就表示U2—LM339已经损坏,更换后故障可排除。如果U202的6,7脚电压不正常,请检查R5,C22,R6,D206, D207,C206,C207,C217,R218,R223是否正常,把不正常的元器件更换,故障可排除。 ②如果测量到U2的14脚电压只有0.3V,第11脚的电压又大于10脚的电压,我们再测量主IC 的1脚的电压是否低电平,如果是,就表示主IC已经损坏。更换上新的IC后故障可排除。(三)、检锅电路故障 检查步骤: ①当出现检不到锅时,首先我们测量主IC的19脚是否有5V的电压,如果电压为0V,就表示

电磁炉常见故障与解决方法

电磁炉常见故障及使用小常识 电磁炉常见故障检查及排除办法: 故障现象:在插插头时未听到B1一声,电源指示灯也不亮. 故障原因: 1、电源线、插牌插头是否牢固或接触不良脱落? 2、保险丝或断路器是否已跳开? 3、是否已停电? 故障现象:连续发出短促B1B1声,警告10秒后停机. 故障原因: 1、使用的锅是否合适?* 2、锅是否摆放平盘中央部位? 3、锅底直径是否大于12cm小于22cm? 4、对于炒莱锅是否使用后未离开炉面.(炒菜锅使用后不要置于炉面上) 故障现象:使用中突然中止加热. 故障原因: 1、四周环境温度是否过高? 2、进、出风口是事被堵塞?风扇是否转动? 3、保温状态时,表示已达到所设定温度。 4、可能机器的保护装置作用,请等数秒至20秒钟再确认。 5、可能是内部温度过高,稍停约5分钟后可重新开机。 6、电压不稳定出现E3或E4。 7、炉面温度太高出现E5或E6。 故障现象:使用中忽然关机并发出B1-声长响,或发出B1B1声(约6秒). 故障原因: 1、是否按错功能键。 2、自动煲粥、煲汤时锅具内的水分烧干。 3、使用薄铁锅涮火锅,汤料太浓或水分不够。 故障现象:使用中温度无法控制。 故障原因: 1、检查加热功能指示灯是否亮? 2、所使用的锅底是否凹凸不平,或中心部位凹陷? 故障现象:使用电磁炉时,炉内出现较大的振动和机械噪声。 故障原因: 1、内部元件松动,把松动部位拧紧,其他零部件也应紧固好,免得受电磁场影响而出现振动; 2、长时间使用,运转部分磨损,噪声过大部分予以换除; 3、电磁炉周围有小件金属,烹调锅放置过偏等。

故障现象:什么原因造成电磁炉风扇不转? 故障原因: 1、风扇太油腻,堵转了,如果是的话,想办法清洗一下,再不行的话就只有换风扇了。 2、电压不符; 3、风扇的电路元件损坏,送网点检修;(可以清楚的从风扇处清理电路,检查元件,一般风扇的电路都是单独的电路) 4、风扇坏了,送网点检修; 使用疑问解答: 电磁炉的电源线是二头插头,是否会漏电? 一类电器是指只有一层绝缘措施的电器。 二类电器有双层绝缘措施,如所料手柄的手电钻。 三类电器是使用安全电压的电器,一般为12-36V。 电磁炉外壳采用全封闭的绝缘材料,从专业角度来讲属于国家二类电器,不存在漏电的可能。 为什么蒸煮,汤粥功能键无法控制火力? 因为这两个功能键是自动的,在(默认5档)火力前是可以调节的,如果火力达到6档时禁止调节,三分钟左右它会自动下降到1档火力,此时最高火力为3档。 为什么炒菜、煎炸功能键会自动停止加热? 若温度超过高温保护点(300±15℃)则停止加热,待温度恢复到210±15℃后继续加热。 给电磁炉配什么锅好?: 适用的锅具:铁磁性材料锅具或者磁感应材料复底锅,如搪瓷、铸铁、不锈钢锅具。锅具底部平坦,底部直径大于10cm而小于22cm。 不适用的锅具:以陶瓷、玻璃、铝、铜为材料的锅具;底部不平坦的锅具;底部直径小于10cm而大于22cm。 电磁炉配具不合适会怎样? 1.会损坏电磁炉。 2.起不到很好的加热作用。 3.引起爆炸等危险。 电磁炉是否很费电? 磁炉在使用过程中直接跟锅体接触产生热能,热效率完全被锅体吸收,经实验而知,一日三餐,每餐四菜一汤,月耗电不会超过70度,平均每度电0.7元计算,每月电费只需50元,比燃气灶更经济。 使用电磁炉有什么忌讳? 1、电磁炉最忌水汽和湿气,应远离热汽和蒸汽,炉内有冷却风扇,故应放置在空气流通处使用,出风口要离墙和其他物品10厘米以上,它的使用湿度为10%-40%。二、电磁炉不能使用诸如玻璃、铝、铜质的容器加热食品,这些非铁磁性物质是不会升温的。 2、电磁炉不能使用诸如玻璃、铝、铜质的容器加热食品,这些非铁磁性物质是不会升温的。 3、在使用时,炉面上不要放置小刀、小叉、瓶盖之类的铁磁物件,也不要将手表、录音磁带等易受磁场影

电磁炉烧IGBT或保险丝的维修程序

电磁炉烧IGBT或保险丝的维修程序 电流保险丝或IGBT烧坏,不能马上换上该零件,必须确认下列其它零件是在正常状态时才能进行更换,否则,IGBT和保险丝又会烧坏。用万用表二极管档测量IGBT的“E”;“C”;“G”三极间是否击穿。A:“E”极与“G”极;“C”极与“G”极,正反测试均不导通(正常)。 B:万用表红笔接”E“极,黑笔接“C”极有0.4V左右的电压降(型号为GT40T101三极全不通)。 用万用表电阻档测量互感器次级电阻约80Ω;初极为0Ω。 整流桥是否正常(用万用表二极管档测试): A:万用表红笔接“-”,黑笔接“+”有0.9V左右的电压降,调反无显示。 B:万用表红笔接“-”,黑笔分别接两个输入端均有0.5V左右的电压降,调反无显示。 C:万用表黑笔接“+”,红笔分别接两个输入端均有0.5V左右的电压降,调反无显示。 5.检查电容C301;C302;C303;是否受热损坏。(如果损坏已变形 6.检测芯片8316是否击穿: 测量方法:用万用表测量8316引脚,要求1和2;1和4;7和2;7和4之间不能短路。 二、按键动作不良 1.测量CPU口线是否击穿:

用万用表二极管档测量CPU极与接地端,均有0.7V左右的电压降,万用表红笔接“地”;黑笔接“CPU每一极口线”。 三、功率不能达到到要求 1.线圈盘短路:测试线圈盘的电感量:PSD系数为L=157±5μH,PD 系列为L=140±5μH。 2.锅具与线圈盘距离是否正常。 3.锅具是否是指定的锅具。 四、检查各元气件是否松动,是否齐全。 不加热:检查互感器是否断脚。 插电后长鸣:检查温度开关端子是否接插良好。 无法开机:检查热敏电阻端子是否接插良好。 无小物检知(不报警):检查电阻R301~R307是否正常。 风扇不转;检查三极管Q2是否烧坏。(一般烧坏三极管引脚跟部已发黄;管档测量) 电路方案电磁炉电路板简单维修方法 一.电路板烧IGBT或保险丝的维修程序 二.电流保险丝或IGBT烧坏,不能马上换上该零件,必须确认下列其它零件是在正常状态时才能进行更换,否则,IGBT和保险丝又会烧坏。 2.检测IGBT是否击穿: 3.用万用表二极管档测量IGBT的“E”;“C”;“G”三极间是否击穿。

电磁炉不检锅的维修方法

电磁炉不检锅的维修方法

电磁炉不检锅的维修方法 修不检锅的电磁炉,对熟手来说是轻而易举的事,但新手往往会觉得较难查,而很容易误判为MCU 损坏。针对这一情况,我把平时积累得的一点经验说给大家听听,同时也是为了能与大家多多交流,相互提高自己的技术水平。 对不检锅的电磁炉,我把常见的故障归为以下三类: 1、300V 滤波电容不良造成主电压过低而使同步电路检测到的电压不正常。 2、同步电路的大功率电阻变质或开路导致检测电路不正常。 3、PWM 脉冲信号失常而不检锅。(检查PWM脉冲的方法简单,论坛上也有介绍过,就是找一小型的变压器,在初级上接一只发光二极管,放在电磁炉的发热盘上后开机,发光二极管有闪光说明PWM 脉冲正常,无反应则不正常) 下面着重讲一下第三点,在没有图纸的情况下怎样才能快速准确地找出 PWM 脉冲信号进出方向呢?这就先要了解好 LM339 的内部框图(图一),再根据其工作原理去找出关键点。

图一 1、先找到两驱动管的基极(图二中的A点),再看其与LM339的哪个脚相连。 2、根据LM339的内部框图可以看到与其相关的另外两个脚,这两个脚必定有一个是通往MCU的,通往MCU的这一脚就是 PWM 脉冲信号的输入脚(图二中的5脚)。 3、找出该脚后问题就简单了,下一步可先断开图二中的 D20 后测量MCU输出的PWM脉冲信号是否来判定故障位置。到这里后,其它具体的检测步骤就不用再说了,相信有一点基础知识的朋友都知道该怎么去查了。

4、从图二中可看出还有一个关键点,就是B点与D点是相连的(1与5脚),1脚与6、7脚相关,如6、7脚的电压产生变化,那么1脚的电压也会随之变化,PWM 脉冲信号必然会受到影响。最常见的也就是这个问题,就是6、7脚之间的绦纶电容(2A222J)不良造成不检锅。

电磁炉一般常见故障及维修技巧

电磁炉一般常见故障及 维修技巧 标准化管理部编码-[99968T-6889628-J68568-1689N]

电磁炉常见故障及维修技巧 电磁炉大致有三种常见故障: 1 、爆机—烧保险和IGBT。 具体表现是通电没反应,整机不工作。我们拆开机子,会发现保险烧爆了,而且爆得很厉害,保险的玻璃壁上都给爆黑了。我们进一步检查,会发现在那个大散热器下面的IGBT也击穿了,有时连带把整流桥也烧了,不过整流桥比IGBT结实多了,一般情况下,只烧IGBT。 遇到这种情况,我们不要急于更换零件试机。还要查一查有没有其它的坏件。我遇到这种情况,就把电路中所有大阻值大体型的电阻都测量一遍,还有驱动IGBT的那两个三极管(8050,8550)也要测量,再看一看300V滤波电容和谐振电容有没有鼓包。如果这些都没问题,就把除了IGBT之外的所有坏零件全部换新。此时通电试机,测+5V、+15V或+18V、IGBT的B极0V是不是正常。只有这几个电压正常了,才能安装IGBT。这样能排除大部分爆机故障。 2 、整机无反应,但没有爆机

试机,整机不工作,拆开电磁炉,发现保险丝完好。 这种情况一般是电磁炉的电源转换芯片烧坏了,它一般产生18V电压,再经7805变成+5V电压供CPU工作,没了+5V,CPU不工作,整机当然不工作了。电磁炉中这类芯片一般都用viper12a、viper22a、thx203h等。测电源转换芯片外围,看是不是有连带损坏的小器件,如果有,更换之。 3 、能开机,但显示故障代码 这类故障要先搞清代码的含义,然后再有目的的维修。网上的电磁炉故障代码很多,我们可以充分利用。这类故障一般都是那些大阻值大身材的电阻变值了,可以一个个地测,有变值的就更换。同时要查互感器、300v/5uF电容、热敏电阻和电磁炉中唯一的那个电位器。只要这几个地方查到了,这类故障一般也可以排除。少数的也可能是由LM339损坏所致,可通过代换的方法验证。 4、功能错乱,有的按开机键没反应。 这类故障最好修,一般是按键坏了,或是按键板脏污漏电,换按键或清洗按键板就可解决这类问题。 5、 CPU坏 这类故障一般修不好,最好不要浪费时间,因为这类CPU很难搞到手。 6 、不加热或间断加热。 这类故障不太好修,温度检测电阻,同步振荡电路、IGBT驱动、IGBT C极高压保护电路、电流检测电路、PWM调制电路、CPU电路都有可能与这类故障有关。修这类故障是要考验我们的耐心的。 当接修一台。第一感觉是如本电磁炉清洁.干燥,维修起来顺手好修。反之比较棘手。我想维修朋友都有同感吧!为什么呢起原因那就是因为脏污,潮湿,腐蚀形成的无形电阻引起的,由于它看不见摸不着而且产生的故障还很离奇古怪。离奇古怪的故障今天咱暂时不谈。今天咱谈谈一般最常见的故障。因一般常见的故障机.还是占大多数的,掌握了以下几点。可以说80%的电磁炉便可以修复。首先谈一下,指示灯亮.报警不加热,或断续加热的问题。(当然低压电源5V,18V 要正常)。实践经验得知,对于500元以下的中低档电磁炉来说。无论什么品牌和什么机型。只要是指示灯亮报警不加热,或断续加热的电磁炉.以下元件损坏的比较多。为讲解方便现以元件损坏率从高到低依次类推编写为图标(1)(2),,,,,(8)(9)。我简单.扼要的来讲解它。是为了初学者易懂。看图: 指示灯亮.报警不加热,或断续加热。对使用2年以上的电磁炉来说,最容易损坏的元件就是(图中1)微动开关,它的损坏会使CPU误判.造成指示灯亮报警不

电磁灶故障代码含义

电磁炉故障代码 美的SY191故障代码E1 主温控器热敏电阻开路 E2 主温控器热敏电阻短路E3 主温控器热敏电阻高温 E4 IGBT管热敏电阻开路E5 IGBT管热敏电阻短路 E6 IGBT管热敏电阻高温E7 低压保护 E8 高压保护EA 干烧保护 ED IGBT管热敏电阻失效E0 检测不到锅 美的电子磁炉EP181 EP201 火力灯1 主传感器开路火力灯2 主传感器短路 火力灯1、2 主传感器高温火力灯3 散热片传感器断路 火力灯1、3 散热片传感器短路火力灯2、3 散热片传感器高温 火力灯1、2、3 电压工作保护火力灯4 高电压保护 火力灯2、4 锅具干烧保护火力灯1、2、4 传感器失效保护 美的电磁炉07新机 EP199/176/186/196/206火力灯2. 3 闪炉内高温 火力灯1. 4闪火力灯2. 4闪陶瓷板高温火力灯1. 2. 3 闪火力灯4闪电压高和低火力灯1 传感器火力灯2 传感器 火力灯3 传感器火力灯1.3 传感器 火力灯1.2.4 传感器 美的电磁炉07新机故障代码SH1720/1820/1920/2020/2120/2220 E6 炉内高温E3 E10 EA 陶瓷板高温 E1 E2 E4 E5 E11 EB 传感器 美的电磁炉PVY22A故障代码E1 过零保护E2 炉面热敏电阻短路 E3 炉面热敏电阻开路E4 IGBT管热敏电阻开路 E5 IGBT管热敏电阻短路E6 IGBT管高温 E7 低压保护E8 高压保护 美的电磁炉SF164/174/184/194/204/214对照表 E01 断路(主传感器坏) E02 短路(主传感器坏) E03 高温(主传感器坏) E04 断路(散热片传感器坏) E05 短路(散热片传感器坏) E06 高温(散热片传感器坏) E07 低压保护 E08 高压保护 E10 干烧保护 E11 主传感器坏 九阳电磁炉JYC-18B故障代码: E0内部电路故障;E1无锅或锅具(材质、大小、形状、位置)不合适; E2机器内部散热不畅或机内温度传感器故障;E3电网电压过高; E4电网电压过低;E5陶瓷板温度传感器断裂;

电磁炉电路板简单维修方法

电磁炉电路板简单维修方法 一、电路板烧 IGBT 或保险丝的维修程序 电流保险丝或 IGBT 烧坏,不能马上换上该零件,必须确认下列其它零件是在正常状态时才能进行更换,否则, IGBT 和保险丝又会烧坏。 1.目视电流保险丝是否烧断 2.检测 IGBT 是否击穿: 用万用表二极管档测量IGBT的“ E”;“ C”;“ G”三极间是否击穿。 A :“ E”极与“G”极;“C”极与“G”极,正反测试均不导通(正常)。 B:万用表红笔接” E “极,黑笔接“ C”极有0.4V左右的电压降(型号为GT40T101三极全不通)< 3.测量互感器是否断脚,正常状态如下: 用万用表电阻档测量互感器次级电阻约 80Q ;初极为0Q。 4.整流桥是否正常(用万用表二极管档测试): A :万用表红笔接“-”,黑笔接“ +”有0.9V左右的电压降,调反无显示。 B:万用表红笔接“-”,黑笔分别接两个输入端均有 0.5V左右的电压降,调反无显示。 C:万用表黑笔接“ +”,红笔分别接两个输入端均有 0.5V左右的电压降,调反无显示。 5?检查电容C301; C302; C303;是否受热损坏。(如果损坏已变形或烧熔) 6.检测芯片 8316 是否击穿: 测量方法:用万用表测量 8316引脚,要求 1和2; 1和4; 7和2; 7和4之间不能短路。 7.IGBT 处热敏开关绝缘保护是否损坏。 、按键动作不良

按键动作不良的检测测量CPU 口线是否击穿:用万用表二极管档测量CPU极与接地端,均有0.7V左右的电压降,万用表红笔接“地”;黑笔接“ CPU每一极口线”。否则,说明 CPU 口线击穿。 三、功率不能达到要求 1.线圈盘短路: 测试线圈盘的电感量:PSD系数为L=157± 5凋,PD系列为L=140 ± 5卩;H。 2.锅具与线圈盘距离是否正常。 3.锅具是否是指定的锅具。 四、检查各元气件是否松动,是否齐全 装配后不良状况的检查: 1. 不加热:检查互感器是否断脚。 2. 插电后长鸣:检查温度开关端子是否接插良好。 3. 无法开机:检查热敏电阻端子是否接插良好。(Nancy) 美的电磁炉同故障却不同元件受损 故障现象:有两台同样的,美的售后送修MC-EY108电磁炉,上电开机后,能检锅加热,但均几秒钟后就自动关机。 故障分析:当电磁炉上电开机后,能“检锅”加热,但几秒钟后出现自动关机。能造成电磁炉自动关机主要因 素有;交流电网电压上升与下降低时、锅具检温电路热敏电阻、IGBT检温电路热敏电阻、及 CPU第 9脚(TMAIN电压 取样电阻R18 (330K Q /2W)、开路受损时,均导致电磁炉出现以上故障现象。 故障维修1、测整机低压供电电路 +18V、+5V均正常,测 CN3锅具温度检测插口第 1脚对地+5V电压、第2、3 脚对地 +0.25V电压均正常。测 CN1 (IGBT)检温插口第1脚对地+5V电压、第2脚对地0电压(正常为+0.3V )。经检查后发现CN1插口IGBT检温电路中的热敏电阻开路受损,更换热敏电阻后整机恢复正常。 故障维修2、测整机低压供电电路 +18V、+5V均正常,测 CN3锅具温度检测插口第 1脚对地+5V电压、第2、3 脚对地 +0.25V电压均正常。测 CN1 (IGBT)检温插口第1脚对地+5V电压、第2脚对地+0.3V电压,均正常。测控制电路板上CPU第10脚对地0电压(正常为+0.3V),用500型三用表电阻100Q档,经检查后发现控制电路板上 C3 (104) 电容器击穿受损,更换 C3电容器后整机恢复正常。 维修1 )、因IGBT检温热敏电阻开路,故 CPU第 10脚检测不到+0.3V电压后,CPU旨令保护关机。维修 2 )、 可编辑修改
