数控加工技术是现代制造业中的重要环节，它的发展与数控加工软件密不可分。
在数控加工技术学习中，常用的软件有CAD、CAM和CNC编程软件等。
本文将
逐一介绍这些软件的基本概念和功能。
CAD（计算机辅助设计）软件是数控加工技术学习中的基础，它主要用于产品
的设计和绘图。
CAD软件通过计算机模拟实际产品的形状和结构，使得设计师可
以在计算机上进行产品的设计和修改。
CAD软件具有图形绘制、尺寸标注、三维
建模等功能，可以大大提高设计效率和准确性。
常见的CAD软件有AutoCAD、SolidWorks和CATIA等。
学习CAD软件可以帮助学生掌握产品设计的基本原理
和方法，为后续的数控加工提供良好的基础。
CAM（计算机辅助制造）软件是数控加工技术学习中的关键，它主要用于将
产品设计转化为加工工艺。
CAM软件可以根据CAD软件生成的产品模型，确定
加工路径、刀具路径和加工参数，生成数控加工程序。
CAM软件具有自动化程度高、加工效率高和加工精度高等特点，可以大大提高数控加工的效率和质量。
常见的CAM软件有Mastercam、PowerMill和EdgeCAM等。
学习CAM软件可以帮助
学生掌握数控加工的工艺规划和加工路径的生成，为实际加工操作提供技术支持。
CNC编程软件是数控加工技术学习中的核心，它主要用于编写数控加工程序。
CNC编程软件可以根据CAM软件生成的加工路径和加工参数，编写数控加工程序，并将其下载到数控机床中执行。
CNC编程软件具有语法严谨、指令丰富和编程灵
活等特点，可以实现各种复杂的加工操作。
常见的CNC编程软件有G代码编程软
件和M代码编程软件等。
学习CNC编程软件可以帮助学生掌握数控加工的编程原
理和方法，为实际加工操作提供技术支持。
除了以上提到的常用软件，还有一些辅助软件在数控加工技术学习中也起到了
重要的作用。
比如，仿真软件可以模拟数控加工过程，帮助学生了解加工过程中的各种情况和问题；优化软件可以对加工路径和刀具路径进行优化，提高加工效率和
质量；检测软件可以对加工结果进行检测和分析，帮助学生找出问题并进行改进。
这些软件的使用可以使学生更好地理解和掌握数控加工技术，提高实际应用能力。
总之，数控加工技术学习中的常用软件有CAD、CAM和CNC编程软件等。
这些软件在数控加工技术的设计、工艺规划和加工过程中起到了重要的作用。
学习这些软件可以帮助学生掌握数控加工技术的基本原理和方法，提高实际应用能力。
随着科技的不断进步，数控加工软件的功能也在不断更新和完善，为数控加工技术的发展提供了强有力的支持。

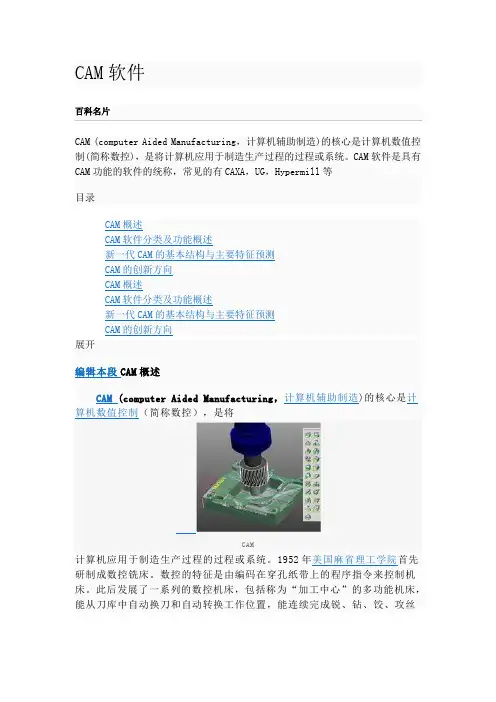

CAM软件
CAM软件CAM (computer Aided Manufacturing，计算机辅助制造)的核心是计算机数值控制(简称数控)，是将计算机应用于制造生产过程的过程或系统。
CAM软件是具有CAM功能的软件的统称，常见的有CAXA，UG，Hypermill等目录等多道工序，这些都是通过程序指令控制运作的，只要改变程序指令就可改变加工过程，数控的这种加工灵活性称之为“柔性”。
CAM(computer Aided Manufacturing，计算机辅助制造)：利用计算机来进行生产设备管理控制和操作的过程。
它输入信息是零件的工艺路线和工序内容，输出信息是刀具加工时的运动轨迹(刀位文件)和数控程序。
CAM (computer Aided Manufacturing，计算机辅助制造)的核心是计算机数值控制(简称数控)，是将计算机应用于制造生产过程的过程或系统。
1952年美国麻省理工学院首先研制成数控铣床。
数控的特征是由编码在穿孔纸带上的程序指令来控制机床。
此后发展了一系列的数控机床，包括称为“加工中心”的多功能机床，能从刀库中自动换刀和自动转换工作位置，能连续完成锐、钻、饺、攻丝等多道工序，这些都是通过程序指令控制运作的，只要改变程序指令就可改变加工过程，数控的这种加工灵活性称之为“柔性”。
加工程序的编制不但需要相当多的人工，而且容易出错，最早的CAM便是计算机辅助加工零件编程工作。
麻省理工学院于1950年研究开发数控机床的加工零件编程语言APT，它是类似FORTRAN的高级语言。
增强了几何定义、刀具运动等语句，应用APT使编写程序变得简单。
这种计算机辅助编程是批处理的。
CAM系统一般具有数据转换和过程自动化两方面的功能。
CAM所涉及的范围，包括计算机数控，计算机辅助过程设计。
市面上的CAM软件有：UG NX、Pro/NC、CATIA、MasterCAM、SurfCAM、SPACE-E、CAMWORKS、WorkNC、TEBIS、HyperMILL、Powermill、Gibbs CAM、FEATURECAM、topsolid、solidcam、cimtron、vx、esprit、gibbscam、Edgecam......等等数控除了在机床应用以外，还广泛地用于其它各种设备的控制，如冲压机、火焰或等离子弧切割、激光束加工、自动绘图仪、焊接机、装配机、检查机、自动编织机、电脑绣花和服装裁剪等，成为各个相应行业CAM的基础。

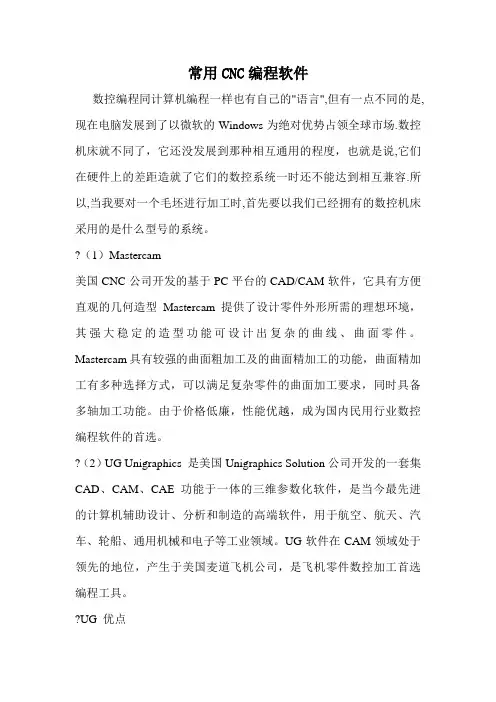

常用CNC编程软件
常用CNC编程软件数控编程同计算机编程一样也有自己的"语言",但有一点不同的是,现在电脑发展到了以微软的Windows为绝对优势占领全球市场.数控机床就不同了，它还没发展到那种相互通用的程度，也就是说,它们在硬件上的差距造就了它们的数控系统一时还不能达到相互兼容.所以,当我要对一个毛坯进行加工时,首先要以我们已经拥有的数控机床采用的是什么型号的系统。
?（1）Mastercam美国CNC公司开发的基于PC平台的CAD/CAM软件，它具有方便直观的几何造型Mastercam提供了设计零件外形所需的理想环境，其强大稳定的造型功能可设计出复杂的曲线、曲面零件。
Mastercam具有较强的曲面粗加工及的曲面精加工的功能，曲面精加工有多种选择方式，可以满足复杂零件的曲面加工要求，同时具备多轴加工功能。
由于价格低廉，性能优越，成为国内民用行业数控编程软件的首选。
?（2）UG Unigraphics 是美国Unigraphics Solution公司开发的一套集CAD、CAM、CAE 功能于一体的三维参数化软件，是当今最先进的计算机辅助设计、分析和制造的高端软件，用于航空、航天、汽车、轮船、通用机械和电子等工业领域。
UG软件在CAM领域处于领先的地位，产生于美国麦道飞机公司，是飞机零件数控加工首选编程工具。
?UG 优点1.提供可靠、精确的刀具路径2.能直接在曲面及实体上加工3.良好的使用者界面，客户也可自行化设计界面4.多样的加工方式，便于设计组合高效率的刀具路径5.完整的刀具库6.加工参数库管理功能7.包含二轴到五轴铣削、车床铣削、线切割8.大型刀具库管理9.实体模拟切削10.泛用型后处理器等功能11.高速铣功能CAM客户化模板?（3）Pro/E 是美国PTC （参数技术有限公司）开发的软件，是全世界最普及的三维CAD/CAM （计算机辅助设计与制造）系统。
广泛用于电子、机械、模具、工业设计和玩具等民用行业。
数控车床编程软件手机版有哪些
数控车床编程软件手机版有哪些随着移动互联网的快速发展，手机已成为人们日常生活中不可或缺的工具之一。
数控车床编程软件的手机版也逐渐受到广泛关注。
人们希望可以随时随地通过手机对数控车床进行编程操作，提高工作效率。
那么，究竟有哪些数控车床编程软件的手机版呢？1. CNC PADCNC PAD是一款功能强大的数控车床编程软件的手机版。
用户可以通过该应用轻松地进行数控车床的编程操作，实现各种切削加工任务。
CNC PAD提供直观友好的用户界面，支持常用的数控编程语言，如G代码和M代码，同时也支持仿真功能，帮助用户检验程序正确性。
2. CNC EditorCNC Editor是另一款知名的数控车床编程软件的手机版。
它具有丰富的编辑功能，用户可以方便地编写和调整数控程序。
CNC Editor支持多种数控编程语言，如ISO、Fanuc、Heidenhain等，满足不同用户的需求。
此外，CNC Editor还提供了实时模拟功能，让用户可以在手机上直观地查看加工过程。
3. CNC MastercamCNC Mastercam是一款专业的数控车床编程软件的手机版。
它拥有强大的建模和编程功能，支持多种复杂的加工操作。
CNC Mastercam提供了丰富的刀具路径策略，可以帮助用户优化加工效率并减少切削成本。
同时，CNC Mastercam还支持实时仿真和碰撞检测，确保加工安全和精度。
4. CNC TouchCNC Touch是一款简单易用的数控车床编程软件的手机版。
它专注于提供快速编程和操作体验，适合初学者和使用者。
CNC Touch支持多种常用的数控编程语言，如G代码和M代码，并提供了丰富的加工参数设置。
用户可以通过CNC Touch快速创建和编辑数控程序，实现高效加工过程。
结语以上就是一些知名的数控车床编程软件的手机版介绍。
随着手机应用技术的不断发展，数控车床编程软件的手机版将会越来越普及，并提供更加便捷高效的编程和操作体验。

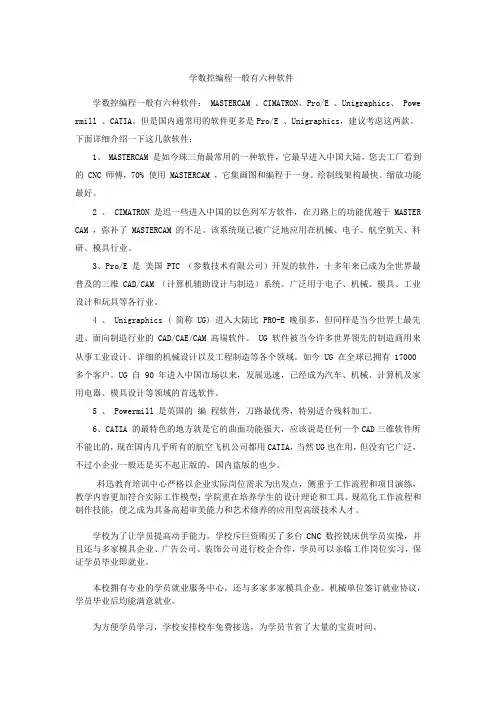

学数控编程一般有六种软件
学数控编程一般有六种软件学数控编程一般有六种软件： MASTERCAM 、CIMATRON、Pro/E 、Unigraphics、 Powe rmill 、CATIA。
但是国内通常用的软件更多是Pro/E 、Unigraphics，建议考虑这两款。
下面详细介绍一下这几款软件：1、 MASTERCAM 是如今珠三角最常用的一种软件，它最早进入中国大陆，您去工厂看到的 CNC 师傅，70% 使用 MASTERCAM ，它集画图和编程于一身。
绘制线架构最快。
缩放功能最好。
2 、 CIMATRON 是迟一些进入中国的以色列军方软件，在刀路上的功能优越于 MASTER CAM ，弥补了 MASTERCAM 的不足。
该系统现已被广泛地应用在机械、电子、航空航天、科研、模具行业。
3、Pro/E 是美国 PTC （参数技术有限公司）开发的软件，十多年来已成为全世界最普及的三维 CAD/CAM （计算机辅助设计与制造）系统。
广泛用于电子、机械、模具、工业设计和玩具等各行业。
4 、 Unigraphics ( 简称 UG) 进入大陆比 PRO-E 晚很多，但同样是当今世界上最先进、面向制造行业的 CAD/CAE/CAM 高端软件。
UG 软件被当今许多世界领先的制造商用来从事工业设计、详细的机械设计以及工程制造等各个领域。
如今 UG 在全球已拥有 17000 多个客户。
UG 自 90 年进入中国市场以来，发展迅速，已经成为汽车、机械、计算机及家用电器、模具设计等领域的首选软件。
5 、 Powermill 是英国的编程软件，刀路最优秀，特别适合残料加工。
6、CATIA 的最特色的地方就是它的曲面功能强大，应该说是任何一个CAD三维软件所不能比的，现在国内几乎所有的航空飞机公司都用CATIA，当然UG也在用，但没有它广泛，不过小企业一般还是买不起正版的，国内盗版的也少。
科迅教育培训中心严格以企业实际岗位需求为出发点，侧重于工作流程和项目演练，教学内容更加符合实际工作模型；学院重在培养学生的设计理论和工具、规范化工作流程和制作技能，使之成为具备高超审美能力和艺术修养的应用型高级技术人才。
数控加工技术专业必备的软件与工具推荐
数控加工技术专业必备的软件与工具推荐数控加工技术是现代制造业中不可或缺的重要环节，它通过计算机控制机床进行加工，提高了生产效率和加工精度。
为了更好地应对市场需求和提高工作效率，数控加工技术专业人员需要掌握一些必备的软件与工具。
本文将推荐几款常用的软件和工具，帮助数控加工技术专业人员提升工作能力。
一、CAD/CAM软件CAD（Computer-Aided Design）软件是数控加工技术中最基本的软件之一，它用于绘制产品的三维模型。
通过CAD软件，用户可以快速、准确地绘制出产品的设计图纸，为后续的加工提供依据。
常见的CAD软件有AutoCAD、SolidWorks等。
CAM（Computer-Aided Manufacturing）软件则是数控加工技术中的另一款重要软件，它将CAD软件绘制的产品模型转化为机床可以识别的加工程序。
CAM软件可以根据产品的几何形状和加工要求，自动生成加工路径和刀具轨迹，并进行优化。
常见的CAM软件有Mastercam、PowerMill等。
二、仿真软件仿真软件在数控加工技术中扮演着重要的角色，它可以模拟加工过程，帮助用户预测和优化加工结果。
通过仿真软件，用户可以在实际加工之前进行虚拟加工，避免因加工错误而造成的浪费和损失。
常见的仿真软件有Vericut、NCSIMUL等。
三、刀具选型软件在数控加工过程中，刀具的选择对加工质量和效率有着重要影响。
刀具选型软件可以根据加工材料、加工方式和加工要求等参数，为用户提供最佳的刀具选择方案。
通过刀具选型软件，用户可以快速找到适合自己加工需求的刀具，并提高加工效率和质量。
常见的刀具选型软件有Sandvik Coromant、Kennametal等。
四、数控编程软件数控编程软件是数控加工技术专业人员必备的工具之一，它用于将产品的加工要求转化为机床可以执行的指令。
数控编程软件可以根据产品的几何形状和加工要求，生成相应的数控程序，并进行优化和调整。
20第1章 UG NX数控加工介绍
1.1
UG NX 10.0数控加工方式特点
■型腔铣(Cavity Milling) 型腔铣模块在加工中特别有用，可应用于大部分工件的粗加工、半精加工和部分精加工。型腔铣的操作原理是通过计算毛坯除去工件后剩 下的材料，并以此作为被加工的材料来产生刀轨，所以只需要定义工件和毛坯即可计算刀位轨迹，使用简便且智能化程度高。 ■平面铣和面铣(Planar Milling) 平面铣和面铣模块是UG NX 10.0加工最基本的操作，这两种操作创建的刀位轨迹是基于平面曲线进行偏移而得到的。平面铣通过定义的 边界在XY平面创建刀位轨迹。面铣是平面铣的特例，它基于平面的边界，在选择了工件几何体的情况下，可以自动防止过切。 ■固定轴曲面轮廓铣(Fixed-Axis Milling) 固定轴曲面轮廓铣模块是UG NX 10.0的精髓，是UG NX 10.0精加工的主要操作。固定轴曲面轮廓铣的操作原理是，首先通过驱动几何 体产生驱动点，然后将驱动点投影到工件几何体上，再通过工件几何体上的投影点计算得到刀位轨迹点并通过设定的非切削运动计算出所 需的刀位轨迹。 ■可变轴曲面轮廓铣(Variable Axis Milling) 可变轴曲面轮廓铣模块支持在任一UG曲面上的固定和多轴铣功能，它可以做完全的3～5轴轮廓运动，刀具方位和曲面光洁度质量可以规 定，可以利用曲面参数投射刀轨到曲面上并且可以用任一曲线或点控制刀轨。 ■点位加工（Point To Point） 点位加工可产生钻、扩、镗、铰和攻螺纹等操作的加工路径，该加工的特点是用点作为驱动几何体，可根据需要选择不同的固定循环。 ■车削加工（Lathe） UG NX 10.0中提供了强大的数控5车削加工模块，包含了租车加工、精车加工、中心钻孔加工、螺纹加工等操作，能够实现各种复杂回转 类零件的数控加工编程。 ■线切割（Wire EDM） UG NX 10.0中提供了强大的线切割加工的编程方法，包括外轮廓、内轮廓、开放边界等，能够实现2轴或4轴的加工方法。
MasterCAM数控编程培训课件ppt
THANKS FOR WATCHING
感谢您的观看
Mastercam界面与工具栏
01
详细介绍Mastercam软件的界面布局、工具栏及常用功能。
绘制几何图形
02
演示如何使用Mastercam软件绘制各种几何图形，如直线、圆
弧、曲面等。
刀路模拟与后处理
03
讲解如何进行刀路模拟，检查加工过程是否正确，以及如何生
成后处理文件，将刀路数据传输到数控机床上。
详细描述
介绍如何使用Mastercam进行简 单的二维轮廓加工、钻孔加工等 操作，包括毛坯设置、刀具路径 生成、切削参数设置等步骤。
复杂零件编程实例
总结词
通过复杂的零件编程实例，深入学习 Mastercam的高级功能和技巧。
详细描述
介绍如何处理复杂的曲面、模具等零 件的加工，学习使用Mastercam的曲 面粗加工、精加工等高级功能，以及 如何优化刀路和切削参数。
刀路模拟与后处理
总结词
学习如何进行刀路模拟和后处理，确保程序正确性和加工安 全性。
详细描述
介绍如何使用Mastercam的刀路模拟功能检查刀具路径的正 确性，以及如何进行后处理，将刀具路径转换为数控机床可 执行的代码格式。同时，强调后处理文件的管理和优化。
04 刀具路径优化
刀具选择与参数设置
总结词
实际加工案例操作
案例一
加工铝制零件：通过实际操作演 示，讲解如何使用Mastercam软 件进行铝制零件的数控编程与加
工。
案例二
加工钢制零件：以钢制零件为例， 演示如何根据材料特性调整加工参 数，确保加工质量。
案例三
多轴加工应用：介绍多轴加工的特 点、适用范围及在Mastercam中的 实现方法，通过实际操作演示多轴 加工过程。
“件”指数控,谁主沉浮？——数控常用CAD／CAM软件介绍
一
工 的智 能化 越来 越被 人 们所 重视 。 智能 加工 系统 要 迹及工 艺工序 报表 。智能加 工是 当前 Ｃ Ｍ 研究 的热 Ａ
点。
我 们希望用我们 的 中国芯 “为我 国的机械制造业插 实 时跟 踪产 品 的设计 变化 ，从 而产 生相应 的刀具 轨
到现 在 ，经 历 了三个 阶段 ：第 一个 阶段 是指 加 工质
量 稳定 、加工精 度高 。当 Ｃ ＡＭ技 术发展 到了 曲面造
型 技 术 ，人 们 开 始 大 量 使 用 复 杂 曲 面 进 行 产 品设
、
．
．
１ ２ ．第０ 期 数控机床市场 ０ ６
，
｝
维普资讯
Ｃｆ ＭＳ发展 的重要基础 。新 的世纪 Ｃ ＡＤ技术 应用将
会 以一种 新 形式 获得 更 大 的发展 制造 业 也将 用这
种 全新 的 ＣＡＤ技 术去拥抱 信息化 。 Ｃ Ｍ：是 Ｃ ｍ ｕｅ Ａｉ ｄ Ｍ ｎｆｃｕｉ Ａ ｏ ｐ ｔｒ ｄ ａ ｕａｔｒ ｇ的英文 ｅ ｎ
缩 写 ，其 含 义是计 算 机 辅助 制造 。这种 技 术从 诞 生
术 发展 的。
Ｃ Ｍ 中 则往往 需要 Ｃ Ｄ进 行 曲面设计 、复杂零件 Ａ Ａ Ｃ ：是 Ｃ ｍｐｔｒＡｉｅ Ｉ ｏ ａｉｎ的缩 写 ，表 造型和模具设计 ，而 Ｐ Ｍ 则 更需要 Ｃ Ｄ进 行产 品装 ＡＩ ｏ ｕｅ ｄｄ ｎ ｖ ｔ ｎ ｏ Ｄ Ａ 示计 算机 辅 助创 新 。该 技 术可 以在产 品生命 周期 的 配后 的关系及所 有零件 的 明细 ，在 ＣＡＤ 中对零 件及 各 个阶 段 帮 助设 计者 有 效地 利 用多 学科 领域 的知 部件所做 的任何 改变 ，都会在 Ｃ 、Ｃ ＡＥ ＡＭ和 Ｐ Ｍ 中 Ｄ 识 和前 人 的智慧 ，分析 和 发现 技术 体 系 中存在 的问 有所反应 。随着 加工 中心 （ ＭＣ）在机 械领域 的飞速 题 获 得具 有创 新 性的解 决 方 案 ，可 以提 前规 避他 普及 利用计 算机 和 Ｃ Ｄ Ｃ Ｍ软件进行造型就成 了 Ａ ／Ａ 人 的专 利风 险 形成 自 己的专 利保 护体 系 ，同 时积 机械 及 模 具从 业人 员必 备 的～ 种技 艺 纵观 整个 建 累和 管理 企 业研 发 知识 ，为提 升企 业 的核心 竞 争 力 模造型发展历程 ，１ ６ ０年是 ２ ９ Ｄ阶段 ，１ ７ ０年开始进 ９ 做好准备。
CATIA+V5+数控加工
第1章 CATIA 数控加工基础知识1.1 概述CATIA数控加工模块包括车削加工（Lathe Machining）、2.5轴铣削加工(Prismatic Machining)、曲面加工(Surface Machining)、高级加工(Advanced Machining)、NC加工审视(NC Manufacturing Review)、STL快速成型(STL Rapid Prototyping)等部分。
CATIA数控加工模块用来定义和管理数控加工程序，使应用三维线框或实体造型设计完成的零件，能用2.5~5轴的数控加工技术加工出来。
它提供了便于应用和便于学习的图形界面，非常适合面向生产现场的情况下使用。
此外，CATIA的领先技术，加之V5版本的技术方法与DELMIA（达索公司的一种制造过程规划和模拟的软件工具）的数字加工环境的紧密集成，可很好地满足办公室编程的需要。
因此，CATIA数控加工是协调办公室和生产现场制造活动的很好的解决方法。
CATIA的集成后处理器使NC加工模块覆盖了从刀具轨迹（APT数据和Clfile文件）产生到NC数据输出的全部过程。
CATIA NC加工模块提供了下列基本功能：⑴从2.5到5轴的数控加工的公共平台，它们包括铣削、钻削和车削；⑵刀具和刀具目录的管理；⑶基于图形对话框的直观和易于学习的加工程序柔性管理；⑷刀具轨迹的定义、验证和生成的紧密集成；⑸通过f（x）方程和编辑搜索工具实现的软件智能用户化工具；⑹通过后置处理数据库实现的无缝的数控数据生成；⑺CATIA V5建模能力集成所促成的加工程序高水平关联性，保证了产品设计改变时对其进行有效管理；⑻自动生成HTML格式的NC加工报表文件；⑼基于过程—产品—资源（Process-Product-Resources ）模型，使制造过程应用与制造数字处理（Digital Process for Manufacturing ）紧密集成。
数控加工中常用的软件有哪几种
随着CAD/CAM一体化技术的发展和推广，极大地提高了产品设计和自动编程的效率和质量。
CAD/CAM软件已成为数控加工自动编程系统的主流。
这些软件具有生动的图形显示功能，友好的人际界面，智能化的操作命令，可以以人机交互方式对零件的几何模型进行绘制、编辑和修改，从而得到零件的几何模型。
在生产中，数控加工常用的CAD/CAM 软件有哪几种呢？下面我们来具体介绍一下。
1、UGⅡ与UGNX软件系统UGⅡ是一款CAD/CAM/CAE一体化软件，它的功能覆盖了整个产品的开发过程，即覆盖了从概念设计、功能工程、工程分析、加工制造到产品发布的全过程，广泛应用在航空、汽车、机械、电器电子等工业领域。
UGⅡ有强大的实体造型、曲面造型、虚拟装配和生成工程图等设计功能，无论装配图还是零件图设计，都是从三维实体造型开始的，可视化程度很高，三维实体生成后，可自动生成二维视图。
其三维CAD有参数化修改功能的，一个零件的尺寸修改可致使相关零件的变化。
在设计过程中进行有限元分析、机构运动分析、动力学分析和仿真模拟，提高设计的可靠性。
2、Pro/ENGINEERPro/ENGINEER高度集成的面向产品设计的大型软件，它开创了三维CAD/CAM参数化先和，其全参数化思想关联了产品开发的每一个环节。
该软件继承了零件设计、装配、模具生成、NC加工、造型设计、逆向工程、工程仿真与分析、产品数据库管理等多功能于一身，并具有较好的二次开发环境和数据交换能力。
3、CATIACATIA软件因有较强大的曲面设计功能而在飞机、汽车、轮船等设计领域有广泛的应用。
CATIA采用特征造型和参数化造型技术，允许自动指定或由用户指定参数化设计、几何或功能化约束的变量式设计。
CATIA的曲面造型功能提供了极丰富的造型工具来支持用户的造型需求。
4、MastercamMastercam侧重于数控加工，它具有很强的加工功能，尤其在复杂曲面自动生成加工代码方面，具有独到的优势。
