2020年沪科版九年级物理上学期第十四章了解电路 单元检测卷(含答案)
沪科版九年级物理第十四章检测卷一、选择题(每题3分，共36分)1．关于摩擦起电，以下说法错误的是()A．摩擦起电的原因是不同物质的原子核对核外电子的束缚本领不同B．丝绸摩擦过的玻璃棒所带的电荷是正电荷C．丝绸摩擦过的橡胶棒所带的电荷是负电荷D．如果两个带电体互相吸引，那么它们一定带异种电荷2．甲、乙、丙三个带电的轻质小球相互作用情况如图所示，已知乙带负电，则下列判断正确的是()A．甲带正电，丙带正电B．甲带正电，丙带负电C．甲带负电，丙带正电D．甲带负电，丙带负电3．如图所示，下列各电路图中无误的是()4．如图所示，在探究并联电路中电流的规律时，小刚同学用电流表测出A、B、C点的电流，分别为I A＝0.3 A，I B＝0.2 A，I C＝0.5 A，在表格中记录数据后，下一步应该做的是()A．整理器材，分析数据，得出结论B．换用不同规格的小灯泡，再测出几组电流值C．改变电流表的量程，再测出几组电流值D．对换L1和L2的位置，再测出一组电流值5．某学校的前后两个门各装有一个开关，若前门来人闭合开关S1时传达室内红灯亮铃响，后门来人闭合开关S2时传达室内绿灯亮铃响，图中呼叫电路设计最佳的是()6．如图所示电路中，甲、乙两处分别接入电流表或电压表。
当S闭合后，为使两灯均能发光，则()A．甲、乙均接入电流表B．甲接入电流表，乙接入电压表C．甲、乙均接入电压表D．甲接入电压表，乙接入电流表(第6题)(第7题)(第8题)7．如图所示的电路中，闭合开关S时，下列说法正确的是() A．两灯泡串联B．电流表测的是L1的电流C．电流表测的是总电流D．电流表测的是L2的电流8．如图所示电路，闭合开关，甲、乙两灯均发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，一只电表示数增大，另一只电表示数减小到几乎为零，造成此现象的原因可能是()A．甲灯短路B．乙灯短路C．甲灯断路D．乙灯断路9．如图所示，几只串联的水果电池提供的电力足够点亮排成V字形的一组发光二极管。
下列说法正确的是()A．水果电池将电能转化为化学能B．水果电池将化学能转化为电能C．一组发光二极管同时发光说明它们一定是串联D．如果少串联一个水果电池，二极管将变亮10．小军同学按照如图所示的电路“探究串联电路中电流、电压的特点”，当开关S闭合时，灯L1、L2都不亮，电流表无示数，电压表有示数约为3 V，则故障原因可能是()A．L1断路B．L1短路C．L2断路D．L2短路11．如图所示，连入电路中的灯泡L1、L2、L3允许通过的最大电流分别为I1、I2、I3，且I1＞I2＞I3，则此部分电路中允许通过的最大电流是()A．I1B．I2C．I3D．I1＋I2＋I312．在如图所示的电路中，以下说法错误的是()A．只闭合开关S1，灯L2发光B．只闭合开关S2，灯L1、L2发光C．只闭合开关S3，灯L1发光D．开关S1、S2、S3都闭合，灯L2发光二、填空题(每空2分，共22分)13．如图所示，将塑料绳一端扎紧，把绳尽可能撕成更多的细丝，用手从上向下捋几下，观察到细丝蓬散开来，是因为细丝与手摩擦后带上________(填“同”或“异”)种电荷而相互________；电视机的荧光屏上经常粘有灰尘，这是因为电视机工作时，屏幕上带有________而具有了____________的性质。
14．如图所示为多用途演示教学电表的接线情况，此时所测的物理量是________，测量范围是__________，示数为________。
15．如图甲所示电路中，电压表测量的是________(填“L1”或“L2”)两端的电压，电压表的示数如图乙所示，则该灯两端电压为________V。
16．如图所示，要使三个灯泡并联，闭合开关________，当只闭合S1时，________不发光。
三、实验与探究题(17、18题各8分，19题10分，共26分)17．下表是探究摩擦起电时得出的物体带电次序，表中任何两种物体相互摩擦时，次序在前的带正电，次序在后的带负电。
研究材料1 石棉玻璃羊毛木棉橡胶研究材料2 羊毛尼龙木棉火碱树脂(1)由表可知玻璃与石棉摩擦后，玻璃将带________电荷。
(2)羊毛的原子核对核外电子的束缚能力要比木棉________(填“强”或“弱”)。
(3)由表中________(填“能”或“不能”)判断出玻璃和尼龙摩擦后二者的带电情况；如果能，玻璃和尼龙摩擦后，尼龙将带________电荷。
18．在“探究并联电路电流规律”的实验中。
(1)为了防止损坏电流表，在不能事先估计电流大小的情况下，应先进行________，以正确选择电流表或电流表的量程。
(第18题)实验次数L1电流I1/A L2电流I2/A 干路电流I/A1 0.1 0.1 0.22 0.3 0.3 0.63 0.4 0.4 0.8(2)小方连接的部分电路如图所示，请你将电路连接完整。
(3)小方将以上电路连接完后，闭合开关，调节滑动变阻器，发现灯泡L1和L2发光、电流表A1和A2有示数、电流表A示数为零，则电路故障可能是______________________。
(4)排除故障，进行实验，小方记录了如表所示数据。
分析以上实验数据，小方发现通过两条支路的电流总是相等，为了探究这个发现是否具有普遍性，可以______________________________，再进行实验。
19．小明和小华同学在“探究串联电路电压的规律”实验中，都设计了如图甲所示的电路。
U AB/V U BC/V U AC/V1.4 1.42.8(1)连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是_________________________________________________。
(2)小明根据图甲连接好电路，闭合开关后，发现电压表示数为零，若只有L1或L2中的一处发生故障，则故障可能是______________________(写出一种即可)。
(3)排除故障后，小明完成了实验，并把数据记录在表格中。
分析实验数据得出两个实验结论：①串联电路两端的电压________各部分电路两端电压之和；②串联电路中，各部分电路两端电压相等。
(4)实验结束后小明和小华互相交流，小华指出结论②是错误的，造成结论错误的原因是__________________________________________，另外，小明的实验在设计方案上还存在另一个不足之处是__________________________。
(5)小明和小华还进行了深入交流，为了节省时间，利用原来的电路图，在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，并把接线改接到C接点上，这个方法________(填“能”或“不能”)测出L2两端的电压，理由是________________________。
四、综合应用题(每题8分，共16分)20．如图甲所示的电路，当开关S闭合后，电流表A1的示数如图乙所示，A2的示数如图丙所示。
(1)请写出流过电灯L2的电流和干路中电流的大小。
(2)流过电灯L1的电流是多少？21．如图所示的电路中，电压表的示数为12 V，电流表A的示数为1.2 A，电流表A1的示数为0.4 A，则：(1)灯泡L1、L2两端的电压为多少伏？(2)通过灯泡L1、L2的电流为多少安？答案一、1．C2．C3．D4．B5．B6．B7．C8．B9．B10．C 11．C点拨：串联电路中电流处处相等，若通过电路中的最大电流为I2，则灯泡L3会被烧坏；若通过电路中的最大电流为I1，则灯泡L2、L3会被烧坏。
12．D二、13．同；排斥；电(或电荷、静电)；吸引轻小物体14．电压；0～2.5 V；1 V15．L2；12方法规律：利用移线法可以发现电压表并联在灯泡L2两端，测的是灯泡L2两端的电压。
读取题中电压表的示数时，应注意其所选用的量程是0～15 V量程。
16．S1、S2；L1、L2三、17．(1)负(2)弱(3)能；负点拨：(1)由“次序在前的带正电，次序在后的带负电”知，玻璃与石棉摩擦后，石棉带正电，玻璃带负电。
(2)由“次序在前的带正电，次序在后的带负电”知，羊毛与木棉摩擦后，羊毛带正电，木棉带负电。
可见，羊毛的原子核在摩擦过程中会失去电子，羊毛的原子核对核外电子束缚能力弱。
(3)由表中第一行信息可知，玻璃的原子核对核外电子束缚能力比羊毛弱；由表中第二行信息可知，羊毛的原子核对核外电子束缚能力比尼龙弱，故玻璃的原子核对核外电子束缚能力比尼龙弱，则玻璃与尼龙相互摩擦，玻璃会失去电子带正电，尼龙会得到电子而带负电。
18．解：(1)试触(2)如图所示。
(3)电流表A短路(4)更换不同规格的灯泡19．(1)调零(2)L2断路(或L1短路)(3)等于(4)选用相同规格的灯泡做实验；只测出了一组实验数据，实验次数太少，得出的实验结论具有偶然性和片面性(5)不能；电压表的正、负接线柱接反了四、20．解：(1)由题图可知，L1、L2并联，A1测干路电流，A2测L2支路的电流。
由并联电路的电流特点可知，A1表的示数应大于A2表的示数，则A1表选0～3 A量程，A2表选0～0.6 A量程，则流过电灯L2的电流I2为0.3 A；干路中的电流是1.2 A。
(2)流过电灯L1的电流：I1＝I－I2＝1.2 A－0.3 A＝0.9 A。
点拨：解答此类问题的关键是判断两电流表选用的量程。
根据并联电路电流特点，干路电流等于各支路电流之和，电流表A1的示数应该大于电流表A2的示数；从两表指针偏转的角度分析可得，电流表A1选择的是0～3 A量程，电流表A2选择的是0～0.6 A量程；电流表A1分度值为0.1 A，示数为1.2 A；电流表A2分度值为0.02 A，示数为0.3 A；则干路总电流为I＝1.2 A，流过电灯L2的电流为I2＝0.3 A。
21．解：(1)电路中灯泡L1、L2并联，则U L1＝U L2＝12 V。
(2)电流表A测的是通过灯泡L1、L2的总电流，I＝1.2 A；电流表A1测的是通过灯泡L1的电流，I L1＝0.4 A；通过灯泡L2的电流I L2＝I－I L1＝1.2 A－0.4 A＝0.8 A。
1、盛年不重来，一日难再晨。
及时宜自勉，岁月不待人。
20.8.68.6.202016:5816:58:56Aug-2016:582、千里之行，始于足下。
2020年8月6日星期四3、少年易学老难成，一寸光阴不可轻。
16:588.6.202016:588.6.202016:5816:58:568.6.202016:588.6.20204、敏而好学，不耻下问。
8.6.20208.6.202016:5816:5816:58:5616:58:565、海内存知已，天涯若比邻。

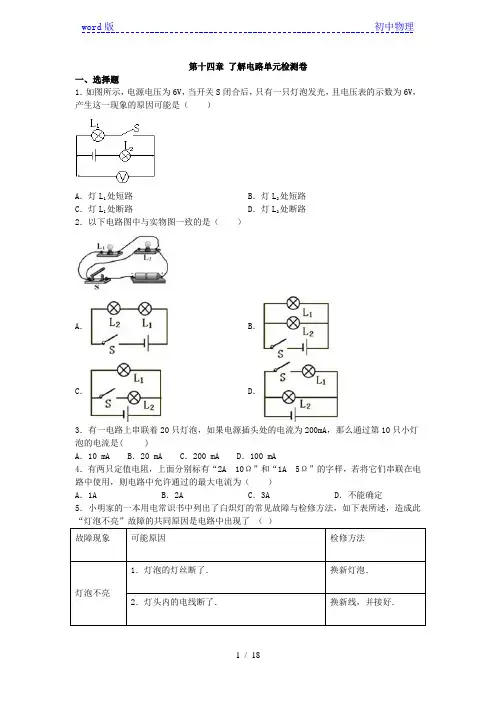

沪科版九年级全一册第十四章 了解电路单元检测卷 (含答案解析)
