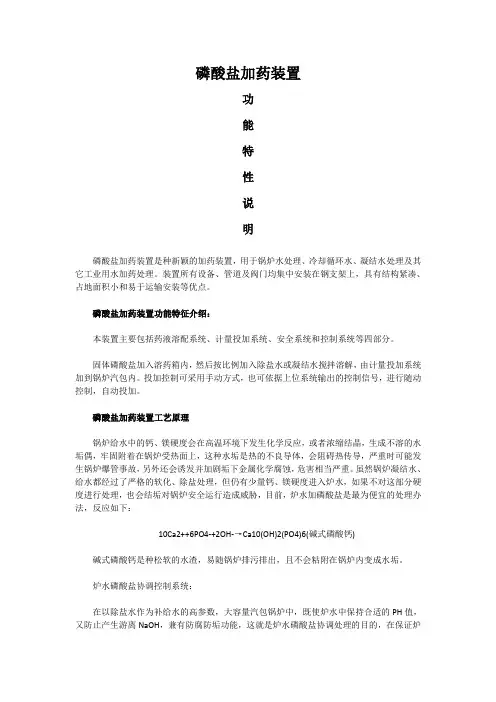

磷酸盐加药装置功能特性说明

磷酸盐加药装置功能特性说明

磷酸盐加药装置功能特性说明磷酸盐加药装置是种新颖的加药装置,用于锅炉水处理、冷却循环水、凝结水处理及其它工业用水加药处理。

装置所有设备、管道及阀门均集中安装在钢支架上,具有结构紧凑、占地面积小和易于运输安装等优点。

磷酸盐加药装置功能特征介绍:本装置主要包括药液溶配系统、计量投加系统、安全系统和控制系统等四部分。

固体磷酸盐加入溶药箱内,然后按比例加入除盐水或凝结水搅拌溶解,由计量投加系统加到锅炉汽包内。

投加控制可采用手动方式,也可依据上位系统输出的控制信号,进行随动控制,自动投加。

磷酸盐加药装置工艺原理锅炉给水中的钙、镁硬度会在高温环境下发生化学反应,或者浓缩结晶,生成不溶的水垢偶,牢固附着在锅炉受热面上,这种水垢是热的不良导体,会阻碍热传导,严重时可能发生锅炉爆管事故,另外还会诱发并加剧垢下金属化学腐蚀,危害相当严重。

虽然锅炉凝结水、给水都经过了严格的软化、除盐处理,但仍有少量钙、镁硬度进入炉水,如果不对这部分硬度进行处理,也会结垢对锅炉安全运行造成威胁,目前,炉水加磷酸盐是最为便宜的处理办法,反应如下:10Ca2++6PO4-+2OH-→Ca10(OH)2(PO4)6(碱式磷酸钙) 碱式磷酸钙是种松软的水渣,易随锅炉排污排出,且不会粘附在锅炉内变成水垢。

炉水磷酸盐协调控制系统:在以除盐水作为补给水的高参数,大容量汽包锅炉中,既使炉水中保持合适的PH值,又防止产生游离NaOH,兼有防腐防垢功能,这就是炉水磷酸盐协调处理的目的,在保证炉水PH,PO3-符合部颁标准前提下又使炉水中无游离NaOH的水质工况是靠向汽包内添加Na3PO4+Na2HPO4或Na3PO4+NaOH的混合液来实现的.两种配方的选择主要由锅炉炉水水质决定,而配方的定量-即Na/PO4比(R值)是通过PH和PO3-的测量,查表得到的。

由于可靠的磷酸根和PH测量仪表,微机软件技术的开发,及性能优良的电控加药计量泵的应用,使得炉水磷酸盐协调处理成为可能,并较好的解决了传统磷酸盐处理存在的主要问题。
