河底燃气管道检修施工方案知识交流
燃气管道施工方案
燃气管道施工方案燃气管道的施工是一个复杂而关键的过程，需要经过详细的规划和合理的设计。
本文将从燃气管道施工前的准备工作、施工方案的制定、施工阶段的注意事项等方面进行探讨，以期为相关从业人员提供参考和指导。
一、施工前的准备工作在进行燃气管道施工前，必须对施工现场进行详细的勘察和测量，了解地形地貌、土质情况以及周边环境等因素的影响。
同时，施工方案需根据人口密度、用气量等因素来确定管道的布置及规格。
此外，还需要与相关部门进行协调，确保施工过程中的安全性和合法性。
二、施工方案的制定施工方案的制定是保证施工过程高效、安全进行的关键。
首先，需要确定管道的材质和规格，以适应不同地质条件和使用需求。
其次，根据地形地貌和用气点的分布，合理布置管道的走向和连接方式，以最大限度地减少施工难度和管道的长度。
另外，施工过程中要充分考虑到安全因素，制定应急预案和安全检查流程。
例如，在施工过程中，应设立警示标志和警戒线，确保人员的进出和管道的施工区域的严格管控。
同时，在施工现场，应配备专业的安全人员对施工过程进行监控和管理。
三、施工阶段的注意事项在燃气管道的施工过程中，有一些重要的注意事项需要遵守。
首先，施工人员需要具备相关的专业知识和技能，必要时要参加培训并持有相关资质证书。
施工人员应严格遵守相关的施工规范和标准，确保施工质量和安全性。
其次，在施工过程中，应注重环境保护和资源节约。
例如，在开挖管道沟槽时，需要注意减少土方运输的次数和距离，合理利用土方作为填料，减少对土地资源的浪费。
同时，应做好管道的防腐处理，以延长管道的使用寿命。
此外，在施工过程中应注意与周边居民和建筑物的沟通和协调。
施工前要告知周边居民施工时间和施工影响，确保他们的生活不受过大的打扰。
同时，对于施工过程中可能遇到的问题，要及时与相关建筑物的业主进行沟通和解决，以避免不必要的纠纷。
总之，燃气管道施工方案的制定和执行需要充分考虑施工前的准备工作、施工方案的合理性以及施工阶段的注意事项。
燃气管道穿越河流抢修施工技术
燃气管道穿越河流抢修施工技术敷设地下燃气管道时，常需穿越河流，其施工工艺根据施工现场条件而定。
目前一般采用的施工方法为架空跨越和水下敷设两大类。
一、架空跨越法穿越河流的管线从水面上架空而过，适用于附近有桥梁或河流较狭窄的情况。
架空跨越可分：附桥架设法、管桥法和拱管法等三种类型。
1．附桥架设法由于城市地下燃气管道一般敷设于公路旁，在穿越河流时即可依附于公路桥梁两边架设，故也称“桥管”。
该方法在施工中最为常见。
(1)桥管安装位置桥管安装位置一般由桥梁管理部门指定。
一般布置如下：①新建桥梁预留的管孔内(见图2—9—26)。
图2—9—26 架设在桥梁上的预留孔②原有桥梁无预留孔而需搁置在特制钢架上(见图2—9—27)。
(2)吊装荷重计算有关管道架空绕度计算参阅第三章。
桥管绕度的平衡安装见图2—9—28。
由于钢管的吊装在离水面数十米的高空进行，与陆地上正常施工相比应增加吊装安全因素。
计算最大吊件质量的方法与钢管施工同。
根据吊装的落点、吊机停放位置的距离，选择吊机类型。
为确保吊机操作时的稳定，应考虑吊臂与水平仰角为60。
吊机停放位置应选择在平整的场地，距离桥栏杆应大于一米。
吊机选定后应将吊装时的总荷重与该桥梁的载荷作校核，满足下式才可施工：∑m＜F；∑m=m1+m2+m3式中m1——钢管质量(吨)；m2——吊机质量(吨)；m3——工具、操作人员的质量(吨)；F——桥梁载荷能力(吨)。
当∑m＞F时可采取加铺铁板使载荷分散或移动吊机停放位置等方法来弥补。
图2—9—27 钢管过桥架空安装示意图1—桥桩；2—镶接铸管；3—绝缘玻璃布沥青(离地面700毫米以上)；4—支墩；5—波形管托架；6—固定半圆环；7—波形管；8—桥栏杆；9—桥灯(3)操作顺序桥管施工应由专人负责指挥，吊装按照先桥上后桥下的顺序进行。
吊装中应遵守安全规程，按预先制订的施工方案实施。
①根据挠度计算的数值，在地面平台上完成直管部分拼装焊接(跨距大的河流可分若干段)。
燃气管道专项施工方案
燃气管道专项施工方案一、施工前准备工作1.安全培训和宣传教育：施工人员应经过燃气安全培训，并了解施工现场的安全规定和应急处置措施。
2.施工地点勘察：勘察施工地点的地形、周边环境、气象条件等，确保施工安全。
3.施工材料准备：准备所需的燃气管道、连接件、齿轮扳手等工具，并进行材料检验。
4.现场布置：确定施工现场的临时设施，包括施工人员的通道、安全防护设施和施工用电等。
二、施工工艺流程1.清理施工现场：清理施工现场的杂物和垃圾，保证施工区域整洁。
2.定位和标记：根据设计图纸，确定管道的位置和方向，并进行标记。
3.开挖管沟：按照设计要求，开挖适当大小的管沟，同时确保管沟的坡度和深度符合要求。
4.铺设管道：按照管道安装顺序，逐段铺设管道，并进行连接。
5.管道固定：根据设计要求，使用支架或吊具对管道进行固定。
6.连接接头：使用合适的连接件对管道进行连接。
7.密封检验：进行管道的密封性检验，确保连接处没有泄漏。
8.通水、试压：将管道接入供气系统，并进行试压，确保管道的耐压性能。
9.设备安装：根据需要，安装相关仪表和控制设备。
10.施工记录：记录施工过程中的关键参数和操作，以备查证。
三、安全管理措施1.施工现场警示标识：根据相关规定，设置施工警示标识，并对施工现场进行围挡。
2.施工区域划定：划定施工区域，并设立专人负责现场管理，严禁外人进入。
3.现场安全培训：对施工人员进行安全培训，加强对燃气管道的安全意识和工艺要求的理解。
4.使用安全工具和设备：确保施工过程中使用的工具和设备符合安全要求，定期检查和维护。
5.作业票管理：对工序进行明确的作业票管理，包括工序顺序、安全要求等。
6.现场巡检和监控：定期进行现场巡检，确保施工过程中的安全和质量。
7.应急预案：制定详细的应急预案，包括火灾、泄漏等突发事件的应对措施。
四、环境保护措施1.施工废物处理：对施工产生的废弃材料和垃圾进行分类处理，及时清理施工现场。
2.扬尘控制：采取湿化作业方式，降低施工现场的扬尘污染。
燃气管道施工中的管道地下维修与修复
燃气管道施工中的管道地下维修与修复
在燃气管道施工过程中，管道地下维修与修复是一项关键性工作。
这项工作涉及到燃气管道的安全运行和长期可靠性，因此具有重要意义。
本文将探讨燃气管道施工中的管道地下维修与修复的相关内容，包括方法、技术和注意事项。
首先，管道地下维修与修复的方法主要包括开挖、修复和封闭三个步骤。
开挖是指对地下管道进行开挖，暴露出需要修复的部分。
修复则是针对管道的具体问题采取相应的修复措施，比如修补漏洞、更换受损部件等。
封闭则是指在修复完毕后，对地下管道进行封闭，确保其正常运行和安全性。
其次，管道地下维修与修复涉及到的技术包括非开挖技术和开挖技术两大类。
非开挖技术包括管道内检测、封堵、补漏等，其优点是操作简便、时间短、成本低，但对管道结构要求较高。
开挖技术则包括开挖、修复和填埋等，其优点是能够全面检修管道，但操作复杂、耗时长、成本较高。
此外，在进行管道地下维修与修复时，还需要注意一些事项。
首先是安全问题，要做好安全防护措施，确保施工人员和周围环境安全。
其次是环境保护，要注意施工过程中对周围环境的影响，减少污染和损害。
另外，还要遵守相关法律法规，保证施工合规合法。
综上所述，燃气管道施工中的管道地下维修与修复是一项复杂而重要的工作，需要采取科学的方法和技术，注意安全和环境保护，确保施工质量和管道安全运行。

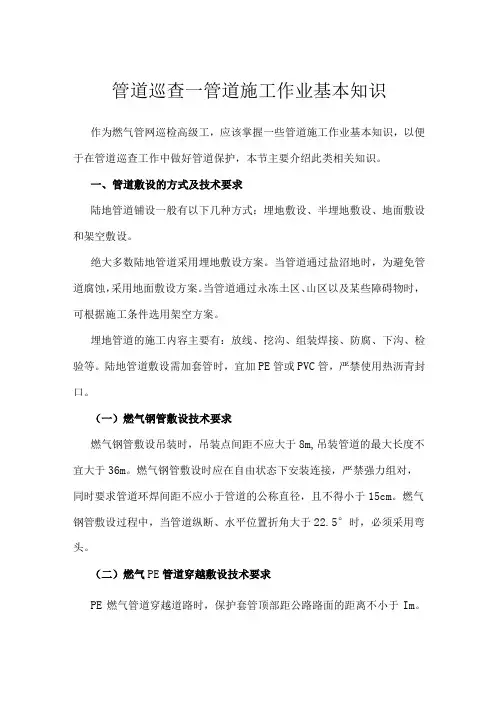

管道巡查—管道施工作业基本知识
管道巡查一管道施工作业基本知识作为燃气管网巡检高级工，应该掌握一些管道施工作业基本知识，以便于在管道巡查工作中做好管道保护，本节主要介绍此类相关知识。
一、管道敷设的方式及技术要求陆地管道铺设一般有以下几种方式：埋地敷设、半埋地敷设、地面敷设和架空敷设。
绝大多数陆地管道采用埋地敷设方案。
当管道通过盐沼地时，为避免管道腐蚀，采用地面敷设方案。
当管道通过永冻土区、山区以及某些障碍物时，可根据施工条件选用架空方案。
埋地管道的施工内容主要有：放线、挖沟、组装焊接、防腐、下沟、检验等。
陆地管道敷设需加套管时，宜加PE管或PVC管，严禁使用热沥青封口。
（一）燃气钢管敷设技术要求燃气钢管敷设吊装时，吊装点间距不应大于8m,吊装管道的最大长度不宜大于36m。
燃气钢管敷设时应在自由状态下安装连接，严禁强力组对，同时要求管道环焊间距不应小于管道的公称直径，且不得小于15cm。
燃气钢管敷设过程中，当管道纵断、水平位置折角大于22.5°时，必须采用弯头。
（二）燃气PE管道穿越敷设技术要求PE燃气管道穿越道路时，保护套管顶部距公路路面的距离不小于Im。
PE燃气管道穿越一般公路和道路不采用保护套管时，穿越段管顶到路面的距离不得小于Im0PE燃气管在河底的埋设深度，应根据水流冲刷的情况而定，一般不小于O.5m,对通航河流还应考虑疏浚和抛锚的深度。
PE燃气管道采用沟槽施工时，穿越管道外径小于200mm,套管最小内径应比管道外径大IOOmmo(≡)调压站内管道安装技术要求调压站内管道安装时，焊缝、法兰和螺纹等接口，均不得嵌入墙壁和基础中。
管道穿墙或穿基础时，应设置在套管内。
焊缝与套管一端的间距不应小于IOmn1。
干燃气的站内管道应横平竖直；湿燃气的进出口管道应分别坡向室外，仪器仪表接管应坡向干管。
调压器前后的直管段长度应按设计或制造厂技术要求施工。
调压器的进出口箭头指示方向应与燃气流动方向一致。
二、燃气设施安装技术要求(一)放散管安装的技术要求放散管是一种专门用来排放场站设施和管道中的空气或者燃气的装置。
燃气管道工程施工方案及技术措施(标准版)
燃气管道工程施工方案及技术措施(标准版)1. 引言本文档旨在提供关于燃气管道工程的施工方案及技术措施的详细信息。
它包括必要的步骤和注意事项，以确保燃气管道的安全施工和运行。
2. 施工方案2.1 工程准备在开始施工之前，必须进行详细的工程准备工作。
这包括：- 确定施工地点和范围- 资源分配和调配- 确保施工人员具备相关的专业知识和技能- 制定详细的施工计划和时间表2.2 施工过程燃气管道工程的施工过程可以分为以下几个阶段：2.2.1 土建施工该阶段主要包括以下步骤：- 地基准备- 基础施工- 管道敷设区域的土地平整和围栏设置2.2.2 管道安装管道安装阶段需要注意以下事项：- 确保管道选择合适的材质，并符合相关标准和规范- 严格按照设计图纸和施工方案进行管道连接和安装- 进行管道的压力测试和泄漏检查- 安装必要的阀门和控制设备2.3 施工验收在施工完成后，必须进行施工验收以确保项目符合相关要求和标准。
验收的步骤包括：- 检查管道的安装和连接情况- 进行管道系统的压力测试和泄漏检查- 验证阀门和控制设备的操作情况- 编制施工验收报告3. 技术措施为确保燃气管道工程的安全施工和运行，以下技术措施应被采取：- 严格按照相关法律法规和标准进行设计和施工- 在施工过程中，加强现场安全管理，确保作业人员的安全意识和行为- 使用合适的工具和设备，保证施工质量和效率- 建立完善的监控系统，早期发现和解决潜在问题- 定期进行设备检修和维护，确保管道的正常运行4. 总结本文档提供了燃气管道工程施工方案及技术措施的基本信息。
在进行实际施工时，请务必详细参考相关法规和标准，并按照专业要求进行操作和管理。
只有保证施工的安全和质量，才能确保燃气管道的可靠运行和使用安全。
河道内燃气管道施工方案
河道内燃气管道施工方案1. 引言随着城市发展和能源需求的增加，燃气供应成为了城市生活的重要组成部分。
为了满足燃气供应系统的需要，有时需要在河道等复杂环境下进行燃气管道的施工。
本文档将介绍一种河道内燃气管道的施工方案，以保证施工安全和管道质量。
2. 施工前准备工作在进入施工阶段之前，需要进行以下准备工作：2.1. 施工方案设计根据具体的施工地点和工程要求，需要对燃气管道的走向、管道材质等进行设计，并编制详细的施工方案。
施工方案应包括施工工序、工期计划、施工人员和设备安排等内容。
2.2. 环境调查与分析对施工地点所处的河道环境进行调查与分析，包括河道宽度、水流情况、底泥情况等。
还需对施工区域周边建筑物和地下设施进行调查，以避免施工对周边环境造成破坏。
2.3. 安全评估与预防措施根据施工环境的特点，评估施工过程中可能出现的安全风险，并制定相应的安全预防措施。
确保施工期间的工作人员和设备安全，并保护河流生态环境。
3. 施工过程3.1. 施工材料与设备准备根据前期的施工方案设计，准备好所需的燃气管材、连接件、支架等施工材料。
同时，配备好必要的施工设备，如挖掘机、吊车等。
3.2. 施工现场布置在施工现场，首先进行工地标志和围栏的设置，确保施工区域的安全。
根据施工方案的要求，进行挖掘、倒土等工序，为燃气管道的敷设做好准备。
3.3. 管道敷设与连接根据施工方案设计，开始进行燃气管道的敷设工作。
根据地形、河道尺寸等情况，选择适当的敷设方式，如直埋、浮置等。
在管道的连接过程中，确保连接件的质量和安全性，并进行必要的测试。
3.4. 管道保护措施为了保证管道的安全和可靠运行，需要采取一系列管道保护措施。
这包括设置防腐层、绝缘层等，以提高管道的耐腐蚀性和绝缘性。
3.5. 施工验收与测试在管道敷设完成后，对施工质量进行验收，并进行必要的测试，以确保管道的安全和质量。
包括进行压力测试、泄漏测试等。
4. 施工后工作4.1. 工地清理施工完成后，对工地进行清理，清除施工过程中产生的废弃物和工程材料。
燃气管道施工与维修中需要注意哪些问题？
燃气管道施工与维修中需要注意哪些问题？燃气管道施工与维修是一个非常重要的工程，涉及到人民群众的生活安全和社会稳定。
因此，在进行燃气管道施工与维修时，需要注意以下几个问题：1. 安全问题：施工与维修过程中，安全是首要考虑的因素。
施工人员必须穿戴适合的防护装备，并严格遵守相关安全操作规程。
同时，施工现场必须设置警示标志，防止他人误入危险区域。
2. 资质与技术：燃气管道施工与维修需要由具备相应资质的专业人员进行，他们必须具有相关的技术水平和经验。
同时，施工队伍应当进行系统培训，熟悉工程方案和相关的操作规程，确保施工质量。
3. 管道材料：在进行燃气管道施工与维修时，需要使用符合国家标准的管道材料。
材料的选择要满足强度、耐压、耐腐蚀等要求，同时要注意材料质量和合格证明。
4. 施工计划与管理：燃气管道施工与维修是一个复杂的过程，需要进行详细的施工计划和管理。
在规划施工过程中，要考虑到周边环境和交通条件，合理安排施工队伍和设备，确保施工进度和质量。
5. 环境保护：在进行燃气管道施工与维修时，要注意环境保护，防止污染和影响周边居民的生活。
必要时，要进行噪音和尘土控制，确保工地整洁干净。
6. 安全防护设施：燃气管道施工与维修过程中，需要设置安全防护设施，如消防器材、安全标志等，以应对突发事件。
同时，要建立应急预案和紧急救援预案，提高应对危险情况的能力。
7. 工程验收和测试：燃气管道施工与维修完成后，需要进行工程验收和测试，确保工程质量和安全。
验收包括材料检查、施工记录、工程图纸的核对等，测试包括漏气测试、阀门试验等。
只有通过验收和测试，工程才能交付使用。
8. 施工质量控制：在进行燃气管道施工与维修时，要严格按照相关的施工规范和技术要求进行，确保施工质量。
施工过程中，要进行质量检查和跟踪，及时处理发现的问题和隐患。
9. 维修与保养：燃气管道的维修与保养是一个长期的工作，需要定期进行设备检查和维护。
维修工作包括管道清洗、阀门维修、补漏等，保养工作包括油漆防腐、防锈处理等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、工程概况
1、工程名称：古城子河底燃气管道检修工程。
2、施工范围：现场施工道路修建；导流河道挖掘、回填；原河道上游修坝截流、恢复；设置集水坑排水；管线两侧设置护壁桩、板，保证施工安全以及施工后的拆除、恢复；
3、越河管线具体位置：古城子河汪良老桥下游约10m处、西堤里侧距护坡15m。
4、本工程为燃气管道工程穿越古城子河施工段，现发现管道经过河底处水面不断升起气泡，疑是管线渗漏，急需检修，以防不测。
5、管道深度约2m，管道具体位置只能根据气泡确定，管道施工位置需要适当加大。
二、具体施工方法
1、为方便运送发电机组及水泵等施工设备的车辆到达指定位置，施工前根据现场实际情况和机械设备的配置，再确定施工道路的具体修建位置，用砂石铺设行车便道
2、选择河流东侧河滩做为河流改道的一侧，根据测量结果，在河道的东侧开挖新河道，在挖掘过程中，随时测量新河道的标高，应低于原河道河床标高且沿水流方向应用一定的坡度，以防河床倒坡，新河道的河床标高应与原河床相对应，导流河道宽度根据河水流量应不小于5m，新河道开挖完毕，首先引流至新河道，然后才进行原河床的截流。
3、河流的施工段在截流后，在需要检修的管线下方大于10m位置，设置不小于5m*10m集水坑，作为保证检修施工的排水措施，为防止塌方，应做护壁处理。
集水坑土方采用机械开挖，集水坑底标高低于管道底标高≧800mm。
4、检修管线上方进行开挖时，如不能确定管线位置、标高，开挖的宽度要加大，机械开挖要保证管道的安全，留有可靠的标高，由人工开挖。
集水作业坑要考虑安装滤水井及足够的水泵，及时抽净管沟的渗水，
5、管道检修完成后，把新河道改造回原河道，施工方法同前所述，管道施工完成后，填埋新建的河道，恢复原有自然地貌。
三、机械设备配置
四、安全技术措施
1、为防止水库泄水或暴雨天气等意外事件发生，避免由于上游来水造成施工现场条件恶化，减少不必要的损失，要保证分流河道的畅通。
并安排专人负责天气预报和随时观察水流情况。
2、在准备进行导流河道及截流堤坝施工前，应与业主共同调查导流河道处地下其他管线情况，已防止在开挖导流河道时对其他管线造成不必要的损坏，以确定导流位置，
3、为保证排水设备运行安全，在井底设置简易滤水结构，在降水条件良好的情况下进行土方挖掘的施工。
4、机组等发电设备统一摆放，设专人统一管理。
现场水泵泵线布置应整齐排列，地面部分泵线用套管进行保护。
发电设备单独增设配电盘，现场发电设备一用一备随时切换，加以应对现场紧急情况的发生。
五、安全施工措施
1、加强质量管理，落实施工队伍班组质量责任制，现场施工由专人负责。
2、落实技术交底，加强对现场施工技术人员的检查和教育。
3、明确安全责任，由专职安全员负责检查落实。
4、作业人员进入施工现场必须标准化工地的要求佩戴好安全帽。
5、落实管道施工的安全交底，安全员要对危险源进行分项，增强安全意识。
每天开工前进行班前会教育。
古城子河燃气管道检修
施
工
方
案
辽宁国际建设工程集团有限公司
抚顺分公司。
