小型空分设备液氮节流阀的作用原理

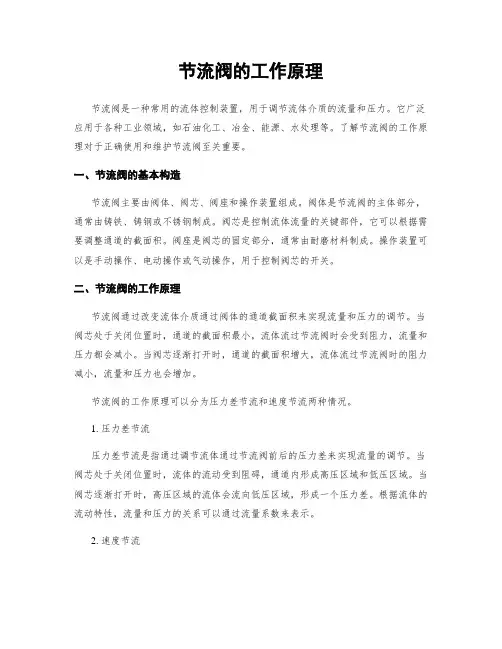

节流阀的工作原理
节流阀的工作原理节流阀是一种常用的流体控制装置，用于调节流体介质的流量和压力。
它广泛应用于各种工业领域，如石油化工、冶金、能源、水处理等。
了解节流阀的工作原理对于正确使用和维护节流阀至关重要。
一、节流阀的基本构造节流阀主要由阀体、阀芯、阀座和操作装置组成。
阀体是节流阀的主体部分，通常由铸铁、铸钢或不锈钢制成。
阀芯是控制流体流量的关键部件，它可以根据需要调整通道的截面积。
阀座是阀芯的固定部分，通常由耐磨材料制成。
操作装置可以是手动操作、电动操作或气动操作，用于控制阀芯的开关。
二、节流阀的工作原理节流阀通过改变流体介质通过阀体的通道截面积来实现流量和压力的调节。
当阀芯处于关闭位置时，通道的截面积最小，流体流过节流阀时会受到阻力，流量和压力都会减小。
当阀芯逐渐打开时，通道的截面积增大，流体流过节流阀时的阻力减小，流量和压力也会增加。
节流阀的工作原理可以分为压力差节流和速度节流两种情况。
1. 压力差节流压力差节流是指通过调节流体通过节流阀前后的压力差来实现流量的调节。
当阀芯处于关闭位置时，流体的流动受到阻碍，通道内形成高压区域和低压区域。
当阀芯逐渐打开时，高压区域的流体会流向低压区域，形成一个压力差。
根据流体的流动特性，流量和压力的关系可以通过流量系数来表示。
2. 速度节流速度节流是指通过调节流体通过节流阀时的速度来实现流量的调节。
当阀芯处于关闭位置时，流体的速度为零。
当阀芯逐渐打开时，流体的速度增加，流量也随之增加。
根据伯努利定律，流体的速度和压力呈反比关系，所以通过调节阀芯的开度，可以实现流量和压力的调节。
三、节流阀的应用节流阀广泛应用于各种工业领域。
以下是一些常见的应用场景：1. 流体控制节流阀可以用于调节流体介质的流量和压力，保证系统的正常运行。
例如，在化工生产中，通过调节节流阀的开度，可以控制反应釜中的流体流量，实现反应的控制和调节。
2. 压力控制节流阀可以用于调节系统中的压力，保持系统的稳定性。
节流阀的工作原理
节流阀的工作原理节流阀是一种常见的流体控制装置，用于调节流体的流量和压力。
它广泛应用于各种工业领域，包括石油化工、能源、水处理、制药等。
节流阀的工作原理基于流体的动能转换和能量损失。
1. 基本原理节流阀通过改变流体通过阀门的通道截面积，控制流体的流量和压力。
当流体通过节流阀时，流体的动能会因为通道的收缩而增加，导致速度增加，压力降低。
节流阀的主要作用是通过减小通道的截面积，增加流体的速度，从而降低流体的压力。
2. 结构和组成节流阀通常由阀体、阀芯、阀座和操作装置组成。
阀体是节流阀的主体部分，通常由金属材料制成，具有较高的强度和耐腐蚀性。
阀芯是负责调节通道截面积的部件，可以根据需要进行升降或旋转。
阀座是阀芯的配套部件，确保阀门的密封性能。
操作装置可以是手动操作、电动操作或气动操作，用于控制阀门的开启和关闭。
3. 工作过程当节流阀处于关闭状态时，阀芯与阀座紧密贴合，阻止流体通过。
当操作装置打开节流阀时，阀芯开始移动，通道的截面积逐渐增大，流体开始通过节流阀。
随着阀芯的进一步升降或旋转，通道的截面积不断变化，从而控制流体的流量和压力。
当需要减小流体流量时，阀芯会向下移动或旋转，减小通道的截面积，增加流体速度，从而降低流体的压力。
相反，当需要增加流体流量时，阀芯会向上移动或旋转，增大通道的截面积，减小流体速度，从而增加流体的压力。
4. 流体特性节流阀的工作原理决定了其对流体的影响。
当流体通过节流阀时，由于通道的收缩，流体的速度增加，从而产生能量损失。
这种能量损失导致了流体的压力降低。
节流阀的流量特性通常分为线性特性和非线性特性。
线性特性意味着节流阀的流量与阀门开度成正比，而非线性特性意味着流量与阀门开度之间存在非线性关系。
5. 应用领域节流阀广泛应用于各种工业领域。
在石油化工行业，节流阀常用于调节流体的压力和流量，控制化工过程的稳定性。
在能源行业，节流阀用于控制燃气、蒸汽和液体的流量，确保能源的高效利用。
节流阀的工作原理
节流阀的工作原理
节流阀是一种用来调节流体流量的装置。
它基本由阀体、阀芯和阀座组成。
当流体进入节流阀，在通过阀芯和阀座之间的缝隙时，由于缝隙的宽度较窄，流体流速增大，从而使流量减小。
节流阀的工作原理主要有以下几点：
1. 原理一：节流阀通过调节阀芯的移动位置，改变流体流经的有效横截面积，从而改变流通截面的大小，进而控制流量。
当阀芯上升，流通截面减小，流体流速增大，流量减小；当阀芯下降，流通截面增大，流体流速减小，流量增加。
2. 原理二：节流阀通过改变流体流通的流道形状，使流体流速发生改变，进而控制流量。
例如，通过增大流通截面的扩散段，流体的流速降低，从而流量增加；通过缩小流通截面的收缩段，流体的流速增大，从而流量减小。
3. 原理三：节流阀通过阀座与阀芯之间的摩擦力来控制流量。
阀芯位于阀座上方，在流体流过时，阀芯会受到来自流体的上推力和其自身受到的重力作用，产生与流速成正比的摩擦阻力。
当流速增大时，摩擦阻力也增大，从而降低流量；反之，当流速减小时，摩擦阻力减小，流量增加。
综上所述，节流阀通过调节流体流通截面的大小、改变流道形状和利用阀芯与阀座之间的摩擦力来实现流量的控制。
这种工作原理使得节流阀在各种流体控制系统中有广泛的应用，如水、油、气体等。
节流阀的工作原理
节流阀的工作原理引言概述：节流阀是一种常见的控制流体流量的装置，广泛应用于工业领域。
本文将详细介绍节流阀的工作原理，包括流体流动的基本原理、节流阀的结构和主要组成部分、节流阀的工作过程、节流阀的调节方式以及节流阀的应用范围。
正文内容：1. 节流阀的基本原理1.1 流体流动的基本原理流体通过管道中流动时，会受到管道内壁的阻力和摩擦力的影响，导致流速的变化。
流速越大，流体受到的阻力越大，流速越小，流体受到的阻力越小。
1.2 节流阀的作用原理节流阀通过改变管道的截面积，改变流体流过节流阀的通道大小，从而改变流体的流速和流量。
当节流阀开度较小时，管道的截面积较小，流速较大，流量较小；当节流阀开度较大时，管道的截面积较大，流速较小，流量较大。
通过调节节流阀的开度，可以实现对流体流量的控制。
2. 节流阀的结构和主要组成部分2.1 节流阀的结构节流阀一般由阀体、阀座、阀芯、阀杆、密封装置和操作装置等组成。
其中，阀体是节流阀的主要部件，负责固定和支撑其他部件；阀座和阀芯之间的间隙决定了节流阀的开度；阀杆用于控制阀芯的运动；密封装置用于确保阀门的密封性能；操作装置用于控制节流阀的开启和关闭。
2.2 节流阀的主要组成部分节流阀的主要组成部分包括阀体、阀座、阀芯、阀杆、密封装置和操作装置。
阀体是节流阀的外壳，具有固定和支撑其他部件的作用；阀座和阀芯之间的间隙决定了节流阀的开度；阀杆用于控制阀芯的运动；密封装置用于确保节流阀的密封性能；操作装置用于控制节流阀的开启和关闭。
3. 节流阀的工作过程3.1 节流阀的开启过程当操作装置打开节流阀时，阀芯受到阀杆的推动，向上移动，使阀座与阀芯之间的间隙逐渐增大。
流体通过节流阀的通道时，由于截面积的变化，流速逐渐减小，流量逐渐增大。
3.2 节流阀的关闭过程当操作装置关闭节流阀时，阀芯受到阀杆的拉动，向下移动，使阀座与阀芯之间的间隙逐渐减小。
流体通过节流阀的通道时，由于截面积的变化，流速逐渐增大，流量逐渐减小。
节流阀的工作原理
节流阀的工作原理标题：节流阀的工作原理引言概述：节流阀是一种常见的流体控制装置，用于调节流体的流速和压力。
它通过改变流体通道的截面积，实现对流体的节流和调节。
下面将详细介绍节流阀的工作原理。
一、节流阀的基本结构1.1 节流阀主要由阀体、阀芯、阀座和驱动装置组成。
1.2 阀体是节流阀的外壳，通常由金属或塑料制成，具有良好的密封性能和耐腐蚀性。
1.3 阀芯是节流阀的关键部件，通过移动阀芯的位置来改变流体通道的截面积，从而实现对流体的节流和调节。
二、节流阀的工作原理2.1 当节流阀处于关闭状态时，阀芯与阀座紧密配合，阀体内的流体无法通过。
2.2 当节流阀处于开启状态时，阀芯与阀座分开，流体可以通过阀体内的通道流动。
2.3 通过调节阀芯的位置，可以改变流体通道的截面积，从而控制流体的流速和压力。
三、节流阀的应用领域3.1 节流阀广泛应用于石油、化工、冶金、电力等工业领域。
3.2 在石油化工生产过程中，节流阀可以用于调节流体的流速和压力，保证生产过程的稳定性。
3.3 在电力行业中，节流阀可以用于调节锅炉进水量和蒸汽流量，保证锅炉的安全运行。
四、节流阀的优点和缺点4.1 节流阀具有结构简单、使用方便、调节范围广等优点。
4.2 节流阀的缺点是易受流体介质的影响，需要定期维护和清洗。
4.3 针对不同的介质和工况，需要选择合适的节流阀类型和材质。
五、节流阀的发展趋势5.1 随着工业自动化水平的提高，节流阀将更加智能化和自动化。
5.2 节流阀将更加注重节能减排和环保方面的要求。
5.3 节流阀将更加注重产品质量和性能的提升，满足不同工况的需求。
结论：通过以上介绍，可以看出节流阀是一种重要的流体控制装置，具有广泛的应用领域和发展前景。
了解节流阀的工作原理对于工程技术人员和相关行业的从业人员具有重要的意义。

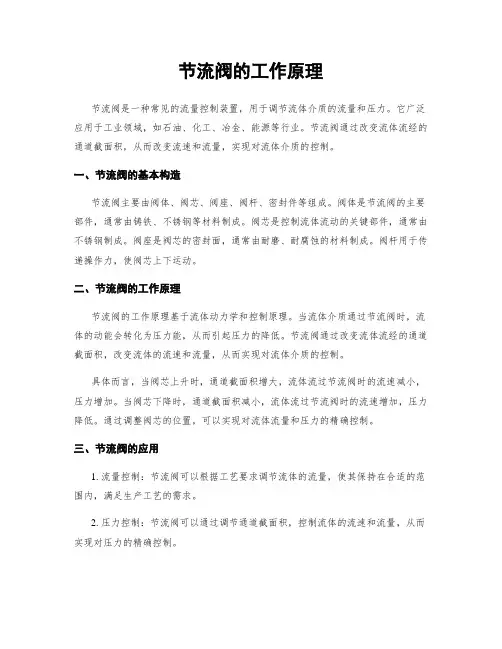

节流阀的工作原理
节流阀的工作原理节流阀是一种常见的流量控制装置，用于调节流体介质的流量和压力。
它广泛应用于工业领域，如石油、化工、冶金、能源等行业。
节流阀通过改变流体流经的通道截面积，从而改变流速和流量，实现对流体介质的控制。
一、节流阀的基本构造节流阀主要由阀体、阀芯、阀座、阀杆、密封件等组成。
阀体是节流阀的主要部件，通常由铸铁、不锈钢等材料制成。
阀芯是控制流体流动的关键部件，通常由不锈钢制成。
阀座是阀芯的密封面，通常由耐磨、耐腐蚀的材料制成。
阀杆用于传递操作力，使阀芯上下运动。
二、节流阀的工作原理节流阀的工作原理基于流体动力学和控制原理。
当流体介质通过节流阀时，流体的动能会转化为压力能，从而引起压力的降低。
节流阀通过改变流体流经的通道截面积，改变流体的流速和流量，从而实现对流体介质的控制。
具体而言，当阀芯上升时，通道截面积增大，流体流过节流阀时的流速减小，压力增加。
当阀芯下降时，通道截面积减小，流体流过节流阀时的流速增加，压力降低。
通过调整阀芯的位置，可以实现对流体流量和压力的精确控制。
三、节流阀的应用1. 流量控制：节流阀可以根据工艺要求调节流体的流量，使其保持在合适的范围内，满足生产工艺的需求。
2. 压力控制：节流阀可以通过调节通道截面积，控制流体的流速和流量，从而实现对压力的精确控制。
3. 流体稳定：节流阀可以通过调节流体的流速，降低流体的压力脉动，提高流体的稳定性。
4. 节能降耗：节流阀可以通过调节流体的流速和流量，减少流体介质的损失，实现节能降耗的目的。
四、节流阀的特点1. 精确控制：节流阀可以通过调节阀芯的位置，实现对流体流量和压力的精确控制，满足不同工艺要求。
2. 快速响应：节流阀的结构简单紧凑，阀芯运动灵活，响应速度快，可以快速调节流体的流量和压力。
3. 耐腐蚀性：节流阀的阀体、阀芯、阀座等部件通常采用耐腐蚀材料制成，能够适应各种腐蚀介质的工作环境。
4. 可靠性高：节流阀的密封性能好，使用寿命长，能够稳定可靠地工作。
节流阀的工作原理
节流阀的工作原理引言概述：节流阀是一种常见的流体控制装置，广泛应用于工业领域。
它通过调节流体的流量来控制系统的压力和速度。
本文将详细介绍节流阀的工作原理，包括节流阀的基本构造和工作原理、流体流动的控制机制、影响节流阀性能的因素以及节流阀的应用。
一、节流阀的基本构造和工作原理1.1 节流阀的构造节流阀通常由阀体、阀芯和阀座组成。
阀体是一个中空的金属或者塑料筒体，用于容纳流体。
阀芯是一个可挪移的部件，通过调节阀芯的位置来改变流体的流量。
阀座是阀体内的一个固定环形部件，与阀芯配合形成密封，防止流体泄漏。
1.2 节流阀的工作原理节流阀的工作原理基于流体的连续性方程和伯努利方程。
当流体通过节流阀时，流体的速度会增加，压力会降低。
节流阀通过改变流道的截面积来调节流体的流量，从而实现对系统压力和速度的控制。
1.3 节流阀的调节方式节流阀的调节方式主要分为手动调节和自动调节两种。
手动调节通过手动旋钮或者手柄来改变阀芯的位置，从而调节流体流量。
自动调节则通过传感器和控制系统来监测和调节流体流量，实现自动控制。
二、流体流动的控制机制2.1 流体的速度控制节流阀通过改变流道的截面积来控制流体的速度。
当流道的截面积减小时，流体通过的面积减小，速度增加；当流道的截面积增大时，流体通过的面积增大，速度减小。
2.2 流体的压力控制节流阀通过调节流体的速度来控制压力。
根据伯努利方程，当流体通过节流阀时，速度增加，压力降低；速度减小，压力增加。
通过调节节流阀的开度，可以改变流体的速度，从而控制系统的压力。
2.3 流体的流量控制节流阀通过调节流道的截面积来控制流体的流量。
当截面积减小时，流体通过的面积减小，流量减小；当截面积增大时，流体通过的面积增大，流量增加。
通过调节节流阀的开度，可以改变流道的截面积，从而控制流体的流量。
三、影响节流阀性能的因素3.1 流体的性质流体的粘度、密度和温度等性质会影响节流阀的性能。
粘度较大的流体通过节流阀时，流动阻力增加，需要更大的压力来推动流体；密度较大的流体通过节流阀时，流速较小，需要较大的截面积来保证足够的流量。
节流阀的工作原理
节流阀的工作原理节流阀是一种用于控制流体流量的装置，通常由阀体、阀芯和阀座等组成。
它通过改变阀芯的位置来改变流体通道的截面积，从而控制流体的流量和压力。
节流阀广泛应用于工业生产中的流体控制系统，具有调节流量、稳定压力和保护设备的功能。
一、节流阀的分类根据节流阀的结构和工作原理，可以将其分为以下几类：1. 堵头节流阀：阀芯为锥形或者圆柱形，通过改变阀芯与阀座之间的间隙来控制流体流量。
2. 孔板节流阀：阀芯为孔板，通过改变孔板上的孔径来控制流体流量。
3. 调节阀节流阀：阀芯为调节阀，通过改变阀芯的开度来控制流体流量。
二、节流阀通过改变流体通道的截面积来控制流体流量和压力。
具体工作原理如下：1. 堵头节流阀的工作原理：当阀芯与阀座之间的间隙变小时，流体流过节流阀时会受到妨碍，流通截面积减小，从而导致流速增加，压力下降。
当阀芯与阀座之间的间隙变大时，流体流过节流阀时受到的阻力减小，流通截面积增大，从而导致流速减小，压力增加。
通过改变阀芯与阀座之间的间隙，可以实现对流体流量和压力的调节。
2. 孔板节流阀的工作原理：孔板节流阀的阀芯为孔板，通过改变孔板上的孔径来控制流体流量。
当孔板上的孔径变小时，流体流过节流阀时会受到妨碍，流通截面积减小，从而导致流速增加，压力下降。
当孔板上的孔径变大时，流体流过节流阀时受到的阻力减小，流通截面积增大，从而导致流速减小，压力增加。
通过改变孔板上的孔径，可以实现对流体流量和压力的调节。
3. 调节阀节流阀的工作原理：调节阀节流阀的阀芯为调节阀，通过改变阀芯的开度来控制流体流量。
当阀芯的开度变小时，流体流过节流阀时会受到妨碍，流通截面积减小，从而导致流速增加，压力下降。
当阀芯的开度变大时，流体流过节流阀时受到的阻力减小，流通截面积增大，从而导致流速减小，压力增加。
通过改变阀芯的开度，可以实现对流体流量和压力的调节。
三、节流阀的应用节流阀广泛应用于工业生产中的流体控制系统，常见的应用场景包括：1. 水力发电站：节流阀用于控制水轮机的流量，以调节发机电的转速和输出功率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
小型空分设备液氮节流阀的作用原理
液氮节流阀(节-4阀)在不同场合下的使用：空分塔启动初期应全开(约转1 2～15转)。
当冷凝蒸发器液氧液面接近或达到430mm时，与节-2阀同时缓慢地关小。
关阀的速度在初期以液氧液面和中压压力的情况而定；当节-4阀关至2转左右，在液空液面正常的情况下，应分析液空、液氮的纯度，视纯度的情况而定。
最后将节-4阀的开度控制在液空、液氮纯度最佳的位置上。
在正常生产的工况下，液氮节流阀不需要经常变动。
当碰到液氮纯度自动升高，液空纯度自动下降，液空液面自动上涨时，可能是阀头被干冰所堵，应急剧转动阀门刮霜后复位。
当间断制氧或临时停车时，应用节-4阀保持中压，以缩短重新启动时间。
再次复车启动时，视液空、液氧液面的高低来决定。
当设备准备停车加温时，停车前应开大节-4阀，将液体送往上塔。
空分塔全面加温时，节-4阀应全开。
节-4阀的作用是将下塔液氮槽内的液氮经液氮过冷器送往上塔顶部的节流阀。
正常生产期间，在开度合适的前提下起到控制液空、液氮纯度的作用，同时还会影响液空的液面和上塔液气比的改变，从而影响上塔的氮气纯度和氧气产量。
在节-4阀关小后，液氮纯度提高，液空纯度下降，节-2阀开度不变时液空液面会升高。
开大节-4阀则相反。
为什么节-4阀能控制液氮和液空纯度呢?因为进入下塔的空气是呈饱和的气、液混合状态，大多数是蒸气。
蒸气沿下塔塔板的小孔上升，蒸气中的氧分子受到塔板上液体的冷凝，成为液氧进入液相；塔板上液体中的氮分子受到氧分子冷凝时放出的冷凝热而进入气相。
每经一块塔板的传热、传质，使液体中氧分子含量增加，而上升蒸气中氮分子含量增加。
蒸气经下塔的反复的冷凝蒸发，这样到下塔顶部，蒸气中的氮分子含量达到设计要求，然后在冷凝蒸发器内，被液氧冷凝成液氮，绝大部分液体积聚在液氮槽内。
如果节-4阀开度过大，送入上塔的液体就多，回流入下塔的液氮量就减少。
下塔塔板上回流液过少，就意味着下塔冷量不可能把蒸气
中的氧分子充分地冷凝下来，上升到下塔顶部的蒸气中含氧量增加，使液氮纯度下降。
又由于下塔的回流液过少，下塔塔板上的氮分子充分的蒸发，下流液体中氧分子含量增加，因此液空纯度提高。
另外，下塔送入上塔顶部的液氮中氧分子较多，液氮本身含氧量较高，使上塔氮气中氧含量增加。
因此，液氮纯度过低会引起出塔氮气降低，氧气产量减少。
关小节-4阀，去上塔的液氮量减少了，液氮槽内溢出、回流入下塔的液氮量增多，整个下塔的冷量增加，上升蒸气中的氧分子得到充分的冷凝，下塔顶部蒸气中氧分子含量减少，液氮纯度提高。
但由于回流液的增多，塔板上液体中的氮分子得不到充分的蒸发，下塔底部的液空纯度下降，液空量增加。
如果把节-4阀关得过小，液氮纯度过高，必然会带来液空纯度过低，液空量过多，进入上塔的液氮量过少。
而从上塔精馏工况要求来说，提馏段回流比小一些好，以利氧气纯度的提高；精馏段回流比大一些好，有利于氮纯度的提高，若精馏段回流比过小，液氮的纯度虽很高，但由于量过少，气氮纯度反会下降，氧气量减少。
从上述分析来看，节-4阀的开度过大、过小都不利。
因此节-4阀的调整要缓慢，有时仅仅只有1°～2°。
据经验，高纯度设备(指气氮纯度在99.5%以上)，用节-4阀控制液氮纯度可与气氮纯度相一致；单高氧气设备(气氮纯度在94%～9 6%)，用节-4阀控制，液氮纯度(含氮)可比气氮纯度低1%～2%。
