纸浆的洗涤与筛选在蒸煮或磨浆后，所得的纸浆称为粗浆，为了满足漂白或抄纸的需要，必须对粗浆进行一系列的处理。
在化学法制浆中，近50%的原料溶解在蒸煮废液中，碱法蒸煮废液称为黑液，亚硫酸盐蒸煮废液称为红液。
浆中的废液，既影响浆的后序处理，也影响废液治理。
因此，需要把纸浆和废液分开，即提取废液或洗浆。
另外，不论是哪种制浆方法，粗浆中都混有未蒸解的生料片，粗大纤维束，砂石，污垢，金属片等，要进行筛选。
为了减少纸页的尘埃，要除去尺寸小、比重大的砂粒，故要进行除砂，即净化。
主要介绍浆的洗涤、筛选、净化及浓缩的流程及设备等。
一、纸浆洗涤的目的和要求通常有碱回收的工厂称纸浆的洗涤工段为黑液提取工段。
定义：将蒸煮后浆料的黑液与纤维分离的过程。
目的：用尽量少的水将浆料洗干净黑液提取浓度越高，则碱回收时碱和有机物的回收越多。
浆料未洗干净对后段工序的影响：（1）筛选、净化系统过渡浆池中泡沫多，影响筛选和净化。
（2）筛选、净化后漂白工段难漂，漂剂用量大。
（3）打浆、配浆后施胶时，明矾和松香胶用量高。
（4）成型部易断头（因泡沫多，滤水性差）（5）对后序所有设备均有腐蚀作用，且在管路里会结垢、挂浆。
二、纸浆筛选、净化的目的和要求任何一种制浆方法都会有杂质带入，杂质的去除尽量在总流程的前部分，防止其对设备的损坏作用。
杂质的种类：粗节：形状大，比重小，质量大，可进行回蒸。
纤维束：可再磨或疏解1．筛选：根据杂质外形几何尺寸及形状大小与浆料不同，用机械法来分离杂质与良浆的过程。
2．净化：根据杂质的比重与浆料的不同，采用重力沉降、离心分离来分离杂质的过程。
重力沉降：沉砂沟，喷放锅和浆池等也有沉砂能力。
离心分离：606除渣器、锥形除渣器。
三、常用术语1．洗净度：浆料洗干净的程度，其表示方法有两种（1）以洗后浆料所带残碱的量。
（/T风干浆）（2）以洗后黑液中所带残碱的浓度。
（g/l）2．稀释因子：每吨风干浆洗涤用水量与洗后纸浆含水量之差。

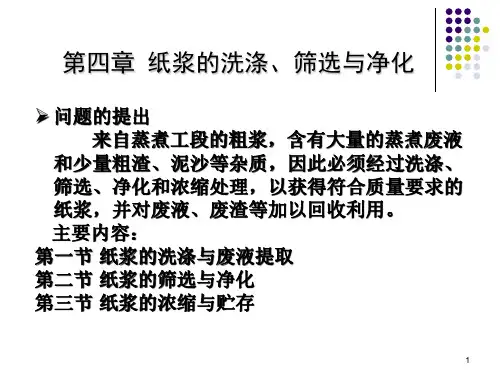

第四章 洗涤、筛选1
