DXN8D户内高压带电显示装置安装使用说明书1 适用范围1.1 DXN8D户内高压带电显示装置（以下简称装置），适用于额定电压为3.6、7.2、12、24、40.5kV和额定频率为50Hz的户内高压电气设备中，用以提示带电状况和强制闭锁开关柜网门，是保证安全的重要措施之一。
1.2 传感器：可以与各种类型高压开关柜、隔离开关、接地开关等配套使用。
1.3 提示型显示器：用以提示高压带电回路的带电状况，起防误与安全的提示作用。
1.4 强制型显示器：除具有提示型显示器功能外，还可与电磁锁配合实现强制闭锁开关柜操作手柄及网门，达到防止带电合接地开关，防止误入带电间隔，提高开关设备防误性能。
1.5 带核相型显示器：为方便用户现场双电源核相，显示器面板设置了相位测试端。
1.6 使用环境条件1.6.1 周围环境温度：+40℃～-25℃。
1.6.2 海拔高度：1000m及以下地区；1000～3000m地区。
1.6.3 户内环境相对湿度：日平均湿度不大于95%，月平均湿度不大于90%，产品应考虑凝露、雨、温度骤变及日照等的影响。
1.6.4 适用于Ⅱ级污秽环境。
2 型号2.1 装置型号功能：T—提示型、Q—强制型加强绝缘型（Q）额定电压（kV）设计序号户内显示装置高压2.2 传感器型号上嵌件安装孔形式高度尺寸（mm）加强绝缘型（Q）额定电压（kV）设计序号传感器2.3 显示器型号类型：Ⅰ型、Ⅱ型、Ⅲ型、Ⅳ型、Ⅴ型 功能：T —提示型、Q —强制型 设计序号 显示器3 技术参数装置的基本技术参数，参见表1。
4 分类 4.1 传感器4.1.1 按电压等级分：3.6、7.2、12、24、40.5kV 。
4.1.2 按传感器的绝缘水平分：普通型；加强绝缘型（即全工况型）。
4.1.3 按传感器的外形尺寸、安装尺寸分：参见表2。
4.2 显示器4.2.1 按显示器功能分：提示型（T型）、强制型（Q型）。
4.2.2 按显示器闭锁电源性质分：交流闭锁电源、直流闭锁电源。
高压带电显示器说明书
DXN8［户内高压带电显示装置安装使用说明书1适用范围1.1 DXN8D 户内高压带电显示装置（以下简称装置），适用于额定电压为3.6、7.2、12、 24、40.5kV 和额定频率为50Hz 的户内高压电气设备中，用以提示带电状况和强制闭锁开 关柜网门，是保证安全的重要措施之一。
1.2 传感器：可以与各种类型高压开关柜、隔离开关、接地开关等配套使用。
1.3 提示型显示器：用以提示高压带电回路的带电状况，起防误与安全的提示作用。
1.4 强制型显示器：除具有提示型显示器功能外，还可与电磁锁配合实现强制闭锁开关 柜操作手柄及网门，达到防止带电合接地开关，防止误入带电间隔，提高开关设备防误性1.5 带核相型显示器：为方便用户现场双电源核相，显示器面板设置了相位测试端。
1.6 使用环境条件 1.6.1 周围环境温度：+40C 〜-25C 。
1.6.2 海拔高度：1000m 及以下地区；1000〜3000m 地区。
1.6.3户内环境相对湿度：日平均湿度不大于 95%月平均湿度不大于90%产品应考虑凝露、雨、温度骤变及日照等的影响。
1.6.4 适用于U 级污秽环境。
2型号 2.1 装置型号功能：T —提示型、户内 显示装置 咼压高度尺寸（mm上嵌件安装孔形式 加强绝缘型（Q ） 额定电压（kV ） 设计序号 C —强制型---------------- 加强绝缘型（Q ）------------------------ 额定电压（kV ）------------------------ 设计序号--------------------------- 传感器 2.3显示器型号3技术参数装置的基本技术参数，参见表14 分类 4.1 传感器4.1.1 按电压等级分：3.6、7.2、12、24、40.5kV4.1.2按传感器的绝缘水平分：普通型；加强绝缘型（即全工况型）ZS 8-□ / □川型、W 型、V型 C —强制型4.1.3 按传感器的外形尺寸、安装尺寸分：参见表2。
HW-HDB型高压带电显示器(35~550kV)GIS开关用安装使用说明书.pdf
HDB型高压带电显示装置使用说明书西安华伟光电技术有限公司2015年11月*注意事项本装置在出厂时已按照铭牌所标电压等级进行校准，切勿在一次高压未带电时按压闭锁装置的“校准”按钮。
本闭锁装置在现场安装完毕并给闭锁装置通电后可按一下“自检”按钮，此时装置上A、B、C、自检及校准信号灯会亮一秒钟然后熄灭，说明装置工作正常。
被测高压设备正常带高压后，如发现本闭锁装置有某相信号灯（如A相信号灯不亮），此时可按压装置面板上“校准”按钮后，静待30秒后“校准信号灯”熄灭。
此时可看到装置面板上A、B、C及闭锁灯亮起，说明闭锁装置正常工作。
现场连接工作电源、信号电缆前一定要检查连线，防止短路或其他意外情况发生。
信号电缆屏蔽层应可靠接地，闭锁装置的外壳也应可靠接地。
电磁锁的闭锁问题与其它自动控制要求使用输出继电器的常开、常闭触点时，继电器出的触点状态连线必须正确、可靠，否则将造成误动作。
本闭锁装置除外接线端子外，不得在产品的其他位置引出连线，防止造成装置误工作而损坏。
设备耐压试验前必须关闭本装置电源，断开传感信号电缆，否则会损坏本装置。
一、功能和用途HDB W(N)-xx-xx高压带电显示闭锁装置适用于户内外电压为126\252\363\550KV，频率为50Hz的金属封闭组合开关设备上，用于对进出线路的验电；并提供输出触点（通过电磁闭锁回路）对相关操作机构进行强制闭锁。
传感器的感应探头（金属圆盘）安装在母线筒内。
二、工作原理电场内若设置一个电极，由于静电感应将出现感应电荷，将此作为输入信号。
然而在一般情况，电极及传送电缆随着自然条件的变化及时间的增长，会出现漏阻抗，加之空间的各种干扰信号对输入信号的传输有很大影响。
该装置采用新原理，以极小的输入阻抗，将检出的电信号强制接地，将接地电流的振幅作为有用信号取出，其他干扰信号经滤波器滤除，因此，通常能得到稳定的输入信号，并且电涌易经接地漏掉，不会影响站内电器负载。
经过处理，有用的电信号用来反映高压线路中电场情况的变化，通过指示灯反映高压线路的有电和无电，同时驱动继电器工作完成控制回路的自动控制或强制闭锁相关的操作机构。
高压带电显示器说明书全解
灯处于休止状态时，强制闭锁回路仍处在工作状态。
显示带电状况的指示灯均采用高亮度、长寿命发光二极管，有效地克服了原先设计时采用氖灯易损坏的缺陷，为此本公司设计了新Ⅰ、Ⅱ、Ⅲ型显示器，去掉了专为延长氖灯寿命而设置的直键开关，使显示带电状况的指示灯随时反映所处设备的带电状况，有效地消除了误判断的隐患，确保安全操作，同时又延长了显示器的使用寿命。
核相型显示器面板上设置了相位测试端，运用相位比较器，可以对双电源进行相位比较。
先将比较器一端的插头插入运行电源开关柜上核相型显示器面板上的某一相位测试端，然后把比较器另一端的插头，分别插入待定电源开关柜上面核相型显示器面板上的三个相位测试端，观察比较器指示灯发光情况。
（相位相同时，比较器指示灯不亮；相位不相同时，比较器指示灯亮）6安装开孔尺寸6.1传感器传感器的外形尺寸与安装尺寸（见表2）。
6.2显示器显示器的外形尺寸与安装开孔尺寸（见图1～5）。
7安装、使用、维修7.1装置在出厂前，已严格进行了出厂检验，检验合格的产品，方可出厂。
用户在装置安装投运前，应进行下列各项试验：7.1.1传感器工频耐受电压试验单独进行单独对传感器进行工频耐受电压试验时，必须注意：将传感器的二次接线端和下嵌件（即接地端）连在一起接地，参见图8。
7.1.2显示器7.1.2.1起辉试验：对装置的高压端施加15%额定相电压值时，显示器的指示灯应发出可见光。
7.1.2.2起控试验：对装置的高压端施加65%额定相电压时，强制型显示器应可靠闭锁。
7.1.2.3传感器的A、B、C三相与显示器的a、b、c三相应互相一一对应。
7.2安装7.2.1装置在安装前，应进行必要的清扫工作，装置安装应平整、紧固可靠、电气接触良好。
7.2.2装置中的传感器与显示器之间的连接绝缘导线的标称截面积不得小于0.75mm2的多股铜导线，而且必须相序对应。
显示器的接地绝缘导线的标称截面积不得小于1.5mm2的多图1Ⅰ型显示器外形、开孔尺寸图图2Ⅱ型显示器外形、开孔尺寸图图3Ⅲ型显示器外形、开孔尺寸图图4Ⅳ型显示器外形、开孔尺寸图图5Ⅴ型显示器外形、开孔尺寸图图6提示型端子接线图图7强制闭锁端子接线图图8传感器工频耐受电压试验接线图图9传感器结构示意图。
DXN户内高压带电显示装置说明书
D X N户内高压带电显示装置安装使用说明书1 适用范围1.1 DXN户内高压带电显示装置（以下简称装置），适用于额定电压为3.6、7.2、12、24、40.5kV 和额定频率为50Hz的户内高压电气设备中，用以提示带电状况和强制闭锁开关柜网门，是保证安全的重要措施之一。
1.2 传感器：可以与各种类型高压开关柜、隔离开关、接地开关等配套使用。
1.3 提示型显示器：用以提示高压带电回路的带电状况，起防误与安全的提示作用。
1.4 强制型显示器：除具有提示型显示器功能外，还可与电磁锁配合实现强制闭锁开关柜操作手柄及网门，达到防止带电合接地开关，防止误入带电间隔，提高开关设备防误性能。
1.5 带核相型显示器：为方便用户现场双电源核相，显示器面板设置了相位测试端。
1.6 使用环境条件1.6.1 周围环境温度：+40℃～-25℃。
1.6.2 海拔高度：1000m及以下地区；1000～3000m地区。
1.6.3 户内环境相对湿度：日平均湿度不大于95%，月平均湿度不大于90%，产品应考虑凝露、雨、温度骤变及日照等的影响。
1.6.4 适用于Ⅱ级污秽环境。
2 型号2.1 装置型号功能：T—提示型、Q—强制型加强绝缘型（Q）额定电压（kV）设计序号户内显示装置高压2.2 传感器型号上嵌件安装孔形式高度尺寸（mm ） 加强绝缘型（Q ） 额定电压（kV ） 设计序号 传感器2.3 显示器型号类型：Ⅰ型、Ⅱ型、Ⅲ型、Ⅳ型、Ⅴ型 功能：T —提示型、Q —强制型 设计序号 显示器3 技术参数装置的基本技术参数，参见表1。
表1 DXN 系列户内高压带电显示装置技术参数表 4 分类4.1 传感器4.1.1 按电压等级分：3.6、7.2、12、24、40.5kV。
4.1.2 按传感器的绝缘水平分：普通型；加强绝缘型（即全工况型）。
4.1.3 按传感器的外形尺寸、安装尺寸分：参见表2。
表2 传感器型号规格技术性能表4.2 显示器4.2.1 按显示器功能分：提示型（T型）、强制型（Q型）。
施耐德高压带电显示器使用说明

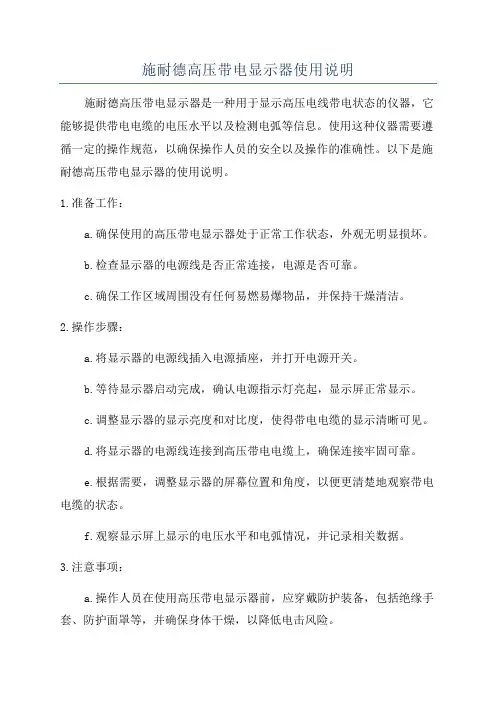

施耐德高压带电显示器使用说明
施耐德高压带电显示器是一种用于显示高压电线带电状态的仪器，它能够提供带电电缆的电压水平以及检测电弧等信息。
使用这种仪器需要遵循一定的操作规范，以确保操作人员的安全以及操作的准确性。
以下是施耐德高压带电显示器的使用说明。
1.准备工作：
a.确保使用的高压带电显示器处于正常工作状态，外观无明显损坏。
b.检查显示器的电源线是否正常连接，电源是否可靠。
c.确保工作区域周围没有任何易燃易爆物品，并保持干燥清洁。
2.操作步骤：
a.将显示器的电源线插入电源插座，并打开电源开关。
b.等待显示器启动完成，确认电源指示灯亮起，显示屏正常显示。
c.调整显示器的显示亮度和对比度，使得带电电缆的显示清晰可见。
d.将显示器的电源线连接到高压带电电缆上，确保连接牢固可靠。
e.根据需要，调整显示器的屏幕位置和角度，以便更清楚地观察带电电缆的状态。
f.观察显示屏上显示的电压水平和电弧情况，并记录相关数据。
3.注意事项：
a.操作人员在使用高压带电显示器前，应穿戴防护装备，包括绝缘手套、防护面罩等，并确保身体干燥，以降低电击风险。
b.操作人员在使用过程中，应保持专注，并避免分心或其他行为导致
不必要的伤害。
c.操作人员不得将显示器暴露在高温、湿度较高或有腐蚀性气体的环
境中，以免影响其正常工作。
e.当使用结束后，及时关闭显示器的电源开关，并拔掉电源线，以节
省能源并确保设备的安全。
以上是关于施耐德高压带电显示器的使用说明，希望能对您有所帮助。
在操作过程中，请务必严格遵循安全规范，确保操作人员的安全。
DXN户内高压带电显示装置说明书
D X N户内高压带电显示装置说明书公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]DXN户内高压带电显示装置安装使用说明书1 适用范围DXN户内高压带电显示装置（以下简称装置），适用于额定电压为、、12、24、和额定频率为50Hz的户内高压电气设备中，用以提示带电状况和强制闭锁开关柜网门，是保证安全的重要措施之一。
传感器：可以与各种类型高压开关柜、隔离开关、接地开关等配套使用。
提示型显示器：用以提示高压带电回路的带电状况，起防误与安全的提示作用。
强制型显示器：除具有提示型显示器功能外，还可与电磁锁配合实现强制闭锁开关柜操作手柄及网门，达到防止带电合接地开关，防止误入带电间隔，提高开关设备防误性能。
带核相型显示器：为方便用户现场双电源核相，显示器面板设置了相位测试端。
使用环境条件1.6.1 周围环境温度：+40℃～-25℃。
1.6.2 海拔高度：1000m及以下地区；1000～3000m地区。
1.6.3 户内环境相对湿度：日平均湿度不大于95%，月平均湿度不大于90%，产品应考虑凝露、雨、温度骤变及日照等的影响。
1.6.4 适用于Ⅱ级污秽环境。
2 型号装置型号功能：T—提示型、Q—强制型加强绝缘型（Q）额定电压（kV）设计序号户内显示装置高压传感器型号上嵌件安装孔形式高度尺寸（mm）加强绝缘型（Q）额定电压（kV）设计序号传感器显示器型号类型：Ⅰ型、Ⅱ型、Ⅲ型、Ⅳ型、Ⅴ型功能：T—提示型、Q—强制型设计序号显示器3 技术参数装置的基本技术参数，参见表1。
表1 DXN系列户内高压带电显示装置技术参数表4 分类传感器4.1.1 按电压等级分：、、12、24、。
4.1.2 按传感器的绝缘水平分：普通型；加强绝缘型（即全工况型）。
4.1.3 按传感器的外形尺寸、安装尺寸分：参见表2。
表2 传感器型号规格技术性能表显示器4.2.1 按显示器功能分：提示型（T型）、强制型（Q型）。
等电位高压带电显示器使用说明书
等电位高压带电显示器安装使用说明书光闪式等电位高压带电显示器（以下简称带电显示器）是一种直接安装在室内高压（10～35kV）电气设备上、直观显示出高压电气设备是否带有运行电压的强闪光型提示性安全装置。
当高压设备带有运行电压时，显示器发出闪光，警示人们高压设备带电；无高压带电时则无指示。
显示器符合DL/T538-93《高压带电显示装置技术条件》和DL740-2000《电容型验电器》有关技术指标的综合要求。
该显示器是利用静电感应原理，在高压设备周围电场的作用下，利用电场能达到强闪光高压带电显示目的。
它能准确可靠地将高压设备带电状况用闪光的方式显示，指示清晰、醒目。
使用带电显示器可以有效地防止由于人们对设备带电状况不掌握误触高压带电设备造成的高压触电事故及设备短路损坏事故。
对于防止带电挂地线、带电合接地刀闸事故，同样能起到显著的预防作用。
一、特点1、提示性强。
当高压设备带有运行电压时，该显示器能准确可靠地将高压设备带电状况用闪光的方式显示，带电显示直观、清晰、醒目。
用于提醒工作人员设备带电，以防止误入带电空间。
2、可靠性高。
利用静电感应的原理，在高压设备周围电场的作用下，利用电场能达到强闪光高压带电显示目的。
带电显示器不用电池或其他二次辅助电源。
3、长使用寿命。
可长期不间断运行10年显示部件和内部元件全部采用长寿命、高可靠性元件。
4、安装简便，免维护。
带电显示器设计有专用弹簧卡具，直接安装于高压电气设备上，在做好隔离措施的前提下可带电装、拆，处于等电位状态。
该显示器不受“过电压”影响，也不影响高压设备对地绝缘。
5、抗干扰性强。
分相显示，不受邻相（路）分相显示，不受邻相（路）干扰，不会出现“误指示”。
二、技术指标1.适用电压：10～35kV；2.工作频率：50Hz～60Hz；3.适用温度：-35℃～＋70℃；4.起动电压Ut:20％Uф≤Ut≤70％Uф5.使用场所：室内高压母线或者GG－1A、GSG高压开关柜内高压引线上；6.使用寿命：大于10年；7.外形尺寸：40×50×40mm；8.显示清晰度：3米以内清晰可辨；9.抗异相干扰能力：系统正常运行时，三相正常显示；系统缺相运行时，带电相正常显示；无电相不显示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DXN8D户内高压带电显示装置安装使用说明书
1 适用范围
1.1 DXN8D户内高压带电显示装置（以下简称装置），适用于额定电压为3.6、7.2、12、24、40.5kV和额定频率为50Hz的户内高压电气设备中，用以提示带电状况和强制闭锁开关柜网门，是保证安全的重要措施之一。
1.2 传感器：可以与各种类型高压开关柜、隔离开关、接地开关等配套使用。
1.3 提示型显示器：用以提示高压带电回路的带电状况，起防误与安全的提示作用。
1.4 强制型显示器：除具有提示型显示器功能外，还可与电磁锁配合实现强制闭锁开关柜操作手柄及网门，达到防止带电合接地开关，防止误入带电间隔，提高开关设备防误性能。
1.5 带核相型显示器：为方便用户现场双电源核相，显示器面板设置了相位测试端。
1.6 使用环境条件
1.6.1 周围环境温度：+40℃～-25℃。
1.6.2 海拔高度： 1000m及以下地区；1000～3000m地区。
1.6.3 户内环境相对湿度：日平均湿度不大于95%，月平均湿度不大于90%，产品应考虑凝露、雨、温度骤变及日照等的影响。
1.6.4 适用于Ⅱ级污秽环境。
2 型号
2.1 装置型号
功能：T—提示型、Q—强制型
加强绝缘型（Q）
额定电压（kV）
设计序号
户内
显示装置
高压
2.2 传感器型号
上嵌件安装孔形式
高度尺寸（mm）
加强绝缘型（Q）
额定电压（kV）
设计序号
传感器
2.3 显示器型号
类型：Ⅰ型、Ⅱ型、Ⅲ型、Ⅳ型、Ⅴ型 功能：T —提示型、Q —强制型 设计序号 显示器
3 技术参数
装置的基本技术参数，参见表1。
表1 DXN8系列户内高压带电显示装置技术参数表 4 分类 4.1 传感器
4.1.1 按电压等级分：3.6、7.2、12、24、40.5kV 。
4.1.2 按传感器的绝缘水平分：普通型；加强绝缘型（即全工况型）。
4.1.3 按传感器的外形尺寸、安装尺寸分：参见表2。
表2 传感器型号规格技术性能表
4.2 显示器
4.2.1 按显示器功能分：提示型（T型）、强制型（Q型）。
4.2.2 按显示器闭锁电源性质分：交流闭锁电源、直流闭锁电源。
4.2.3 显示器闭锁电源电压的使用范围：～220V、～110V、—48V。
4.2.4 显示器均可带核相功能（Ⅱ型除外）
4.2.5 按显示器的外形、开孔尺寸分：Ⅰ型、Ⅱ型、Ⅲ型、Ⅳ型、Ⅴ型（见图1～5）。
5 装置结构
5.1 装置原理接线图
用外接导线将A、B、C三相传感器的二次接线端分别对应地与显示器上的a、b、c三相相连接，使传感器和显示器内的电容，连接成串联分压回路，从中抽取来自高压回路的电压信号，作为提示和强制闭锁功能驱动信号源。
5.1.1 提示型装置原理接线图（见图6）。
5.1.2 强制型装置原理接线图（见图7）。
5.2 传感器
5.2.1 结构
传感器为有机材料制成的支柱绝缘子式，其内部埋设用高强度介质功能性材料制成电容芯棒。
电容的一端与传感器的上嵌件相连接，上嵌件与高压带电回路直接相连接；电容的另一端从内部与传感器的二次接线端相连接（见图9）。
5.2.1 外形
根据电力设备配套要求不同，传感器外形、尺寸、结构如直径、高度和伞裙也不同。
5.2.3 附件
根据配套安装工艺的不同要求，嵌件材料可以是冷拉圆钢45或H62黄铜，嵌件上的螺纹孔大小、孔数、孔距也不同（见表2）。
5.2.4 全工况型传感器
为提高适应严酷环境条件的能力，在原有普通型传感器基础上，使用高强度、高绝缘性能的环氧树脂材料，通过增加传感器的大小伞裙以增加其外绝缘的爬电距离，制成全工况型传感器，大大提高了产品的运行可靠性。
5.3 显示器
直键开关：用以控制指示灯处在工作状态或处在休止状态。
对于强制型显示器，当指示灯处于休止状态时，强制闭锁回路仍处在工作状态。
显示带电状况的指示灯均采用高亮度、长寿命发光二极管，有效地克服了原先设计时采用氖灯易损坏的缺陷，为此本公司设计了新Ⅰ、Ⅱ、Ⅲ型显示器，去掉了专为延长氖灯寿命而设置的直键开关，使显示带电状况的指示灯随时反映所处设备的带电状况，有效地消除了
误判断的隐患，确保安全操作，同时又延长了显示器的使用寿命。
核相型显示器面板上设置了相位测试端，运用相位比较器，可以对双电源进行相位比较。
先将比较器一端的插头插入运行电源开关柜上核相型显示器面板上的某一相位测试端，然后把比较器另一端的插头，分别插入待定电源开关柜上面核相型显示器面板上的三个相位测试端，观察比较器指示灯发光情况。
（相位相同时，比较器指示灯不亮；相位不相同时，比较器指示灯亮）
6 安装开孔尺寸
6.1 传感器
传感器的外形尺寸与安装尺寸（见表2）。
6.2 显示器
显示器的外形尺寸与安装开孔尺寸（见图1～5）。
7 安装、使用、维修
7.1 装置在出厂前，已严格进行了出厂检验，检验合格的产品，方可出厂。
用户在装置安装投运前，应进行下列各项试验：
7.1.1 传感器工频耐受电压试验
单独进行
单独对传感器进行工频耐受电压试验时，必须注意：将传感器的二次接线端和下嵌件（即接地端）连在一起接地，参见图8。
7.1.2 显示器
7.1.2.1 起辉试验：对装置的高压端施加15%额定相电压值时，显示器的指示灯应发出可见光。
7.1.2.2 起控试验：对装置的高压端施加65%额定相电压时，强制型显示器应可靠闭锁。
7.1.2.3 传感器的A、B、C三相与显示器的a、b、c三相应互相一一对应。
7.2 安装
7.2.1 装置在安装前，应进行必要的清扫工作，装置安装应平整、紧固可靠、电气接触良好。
7.2.2 装置中的传感器与显示器之间的连接绝缘导线的标称截面积不得小于0.75mm2的多股铜导线，而且必须相序对应。
显示器的接地绝缘导线的标称截面积不得小于1.5 mm2的多股铜导线。
8 随同产品文件
装箱单一份；产品合格证一份；安装使用说明书一份。
9 运输、保管、验收
9.1 运输
9.1.1 产品在运输和装卸过程中，必须注意轻装、轻卸，尽量避免跌撞。
9.1.2 产品允许在-35℃环境温度下运输。
9.2 保管
产品应存放在空气流通、干燥的室内，不得遭受雨水和化学气体的侵蚀。
9.3 验收
产品运达目的地后，使用产品的厂家应按合同开箱核对产品名称、规格、数量及随箱产品出厂技术文件，并进行逐项验收工作。
10 订货须知：订货时应注明下列事项
10.1 订货产品的名称、型号、规格、数量和交货期。
10.2 送货方式、货物到站（港）名、收货单位、详细地址、电话号码和邮编。
图1 Ⅰ型显示器外形、开孔尺寸图
图2 Ⅱ型显示器外形、开孔尺寸图
图3 Ⅲ型显示器外形、开孔尺寸图
图4 Ⅳ型显示器外形、开孔尺寸图图5 Ⅴ型显示器外形、开孔尺寸图
图6提示型端子接线图
图7 强制闭锁端子接线图图8 传感器工频耐受电压试验接线图图9 传感器结构示意图。
