光纤通信通信技术
光纤通信技术介绍
光纤通信技术介绍光纤通信是一种利用光信号来传输信息的通信技术。
与传统的电信通信相比，光纤通信具有更高的传输速度、更大的带宽和更低的信号损耗。
在光纤通信系统中，光信号是通过光纤传输的，光纤是一种由细长的玻璃或塑料制成的柔软光导体，能够将光信号迅速、高效地传输到目标地点。
光纤通信技术的原理是利用光的全内反射性质，在光纤内部不断地反射和折射，使光信号能够沿着光纤传输。
光纤中的光信号是通过光的强弱调制来表示信息的，光的强弱变化被光纤接收器解读为二进制码，从而实现信息的传递。
光纤通信系统由光纤传输系统和光纤网络系统两个主要部分组成。
光纤传输系统是光纤通信系统的基础，它由光纤传输设备、光纤接头和光纤传输线组成。
光纤传输设备主要包括光纤传输器和光纤接收器，它们负责将电信号转换为光信号，并通过光纤发送和接收光信号。
光纤接头是将不同的光纤连接在一起的装置，通过光纤接头可以将多段光纤连接成一个完整的光纤线路。
光纤传输线是将光信号传输到不同地点的光纤线路，它具有高强度、低损耗和较大的带宽，能够满足高速、大容量的光信号传输需求。
光纤网络系统是光纤通信系统的重要组成部分，它由光纤交换机和光纤路由器组成。
光纤交换机是将光信号从一个节点传输到另一个节点的设备，它能够根据需要选择传输路径，并将光信号切换到相应的路径上。
光纤路由器是管理和控制光纤网络的设备，它根据网络拓扑结构和路由策略，将光信号从源节点通过一系列的光纤传输到目标节点。
光纤通信技术的优势主要表现在三个方面。
首先，光纤通信具有高速传输的特点，光信号的传输速度可达到光的速度，可以满足大量数据的传输需求。
其次，光纤通信具有大带宽的特点，光纤的频率范围较宽，可以支持更多的频率和信号，使得网络能够同时传输多种类型的信号。
最后，光纤通信具有低信号损耗的特点，光信号在光纤中的传输距离可以达到几十公里，而且信号损耗非常低，可以减少信号的失真和衰减，提高通信质量和可靠性。
光纤通信技术在现代通信领域中得到了广泛的应用。

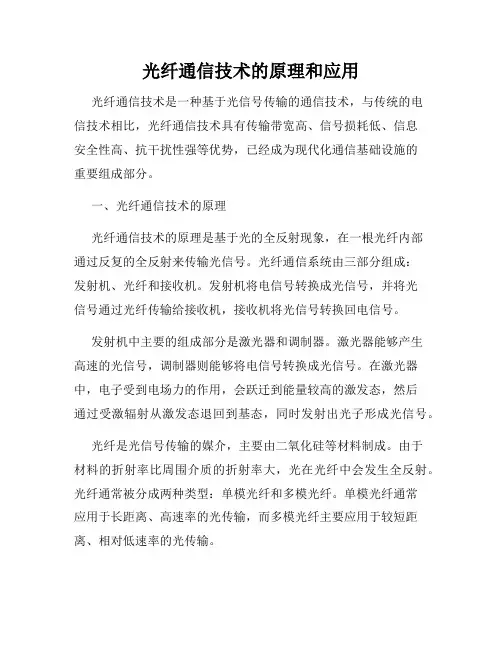

光纤通信技术的原理和应用
光纤通信技术的原理和应用光纤通信技术是一种基于光信号传输的通信技术，与传统的电信技术相比，光纤通信技术具有传输带宽高、信号损耗低、信息安全性高、抗干扰性强等优势，已经成为现代化通信基础设施的重要组成部分。
一、光纤通信技术的原理光纤通信技术的原理是基于光的全反射现象，在一根光纤内部通过反复的全反射来传输光信号。
光纤通信系统由三部分组成：发射机、光纤和接收机。
发射机将电信号转换成光信号，并将光信号通过光纤传输给接收机，接收机将光信号转换回电信号。
发射机中主要的组成部分是激光器和调制器。
激光器能够产生高速的光信号，调制器则能够将电信号转换成光信号。
在激光器中，电子受到电场力的作用，会跃迁到能量较高的激发态，然后通过受激辐射从激发态退回到基态，同时发射出光子形成光信号。
光纤是光信号传输的媒介，主要由二氧化硅等材料制成。
由于材料的折射率比周围介质的折射率大，光在光纤中会发生全反射。
光纤通常被分成两种类型：单模光纤和多模光纤。
单模光纤通常应用于长距离、高速率的光传输，而多模光纤主要应用于较短距离、相对低速率的光传输。
接收机中主要的组成部分是探测器和前置放大器。
探测器能够将光信号转换成电信号，前置放大器则能够放大电信号。
探测器有效地将光纤中的光信号转换成电信号，通过前置放大器进行电信号的放大，接收机就能够获取到正确的信号。
二、光纤通信技术的应用光纤通信技术在现代通信领域得到了广泛的应用。
其主要应用包括以下几个方面：1、远程通信光纤通信技术能够实现远程通信，应用于电话网络、宽带网络、移动通信网络等多个领域。
光纤通信技术具有较高的传输带宽和低的信号损耗率，能够支持大量的高速数据传输和多媒体信息传递。
2、军事通信在军事通信领域，光纤通信技术的应用主要体现在高速数据传输、远程控制和情报传递等方面。
光纤通信技术能够支持极高速率和大量数据传输，通过其高度安全的特性，可以有效地保障军事机密信息的安全。
3、医疗领域光纤通信技术在医疗领域的应用主要体现在光纤内窥镜和激光切割系统等方面。
光纤通讯技术的特点及应用
光纤通讯技术的特点及应用光纤通信技术是将信息以光信号的形式传输的一种通信技术。
它具有以下特点：1. 大带宽：光纤通信传输速度快，带宽大，一根光纤可以同时传输大量的数据信息。
光纤的传输速度通常可达到每秒数十亿比特。
2. 高速传输：光信号传输速度非常快，光信号传输速度约为光速的3×10^8m/s，远远超过了其他传输介质。
3. 低损耗：光纤通信具有较低的信号衰减和损耗。
由于光纤具有很好的透光性能，光信号可以在光纤中长距离传输而不会损失很多能量。
4. 抗电磁干扰：光纤通信不受电磁场的干扰，光信号可以在高电压、高电流的环境中稳定传输。
5. 安全性高：光纤通信不会产生电磁辐射和电磁泄漏，难以被窃听、干扰和破坏，信息传输更加安全可靠。
光纤通信技术具有广泛的应用领域，包括但不限于以下几个方面：1. 电信行业：光纤通信技术在电信行业中的应用非常广泛。
光纤通信可以大幅提高通信容量和速度，并且可以适应高速宽带网络的发展。
光纤通信设备已成为电话、移动通信、广播电视等网络传输的重要基础设施。
2. 互联网：光纤通信是互联网的重要支撑技术。
互联网的数据传输主要依靠光纤通信网络。
光纤通信的高速传输和大容量特点可以满足用户对高速、大带宽的需求，支持在线视频、在线游戏等大流量应用。
3. 医疗领域：光纤通信技术在医疗领域有着广泛的应用。
医疗光纤可以用于激光手术、内窥镜、光学成像等医疗仪器设备中，实现对人体内部的显微观察和操作。
4. 环境监测：光纤通信技术可以用于环境监测，比如通过光纤传感器可以实现对大气中的温度、压力、湿度等参数的实时监测，便于环境管理和控制。
5. 工业自动化：光纤通信可以应用于工业自动化控制系统中，实现远距离、高速传输。
例如，在电力系统中，光纤通信可以用于电力监测、保护、故障检测等方面。
6. 军事领域：光纤通信技术在军事领域也有广泛的应用。
军事通信需要快速、安全、可靠的传输方式，光纤通信正好满足这些需求。
光纤通信技术
光纤通信技术.
光纤通信技术是一种使用光纤作为传输介质的通信技术。
它利用光的传输特性，将信息以光脉冲的形式通过光纤传输。
光纤通信技术的基本原理是利用光纤的高速传输和高带宽特性，将电子信号转换为光信号，在光纤中传输，并在接收端将光信号重新转换为电子信号。
光纤通信技术主要包括光纤的制备和光纤传输系统的设计与实现两个方面。
光纤的制备主要涉及纤芯和包层的材料选择和制备工艺，以及光纤的拉制和光纤连接技术等。
光纤的核心部分是非常纯净的玻璃或塑料纤芯，外面包裹着折射率较低的材料，形成了光纤的结构。
制备过程中需要控制光纤的损耗、色散和非线性等特性。
光纤传输系统的设计与实现主要包括光纤传输器件的选择和光纤传输系统的搭建与调试等。
光纤传输器件包括光源、调制器、光纤耦合器、光纤放大器和光接收器等。
光源产生稳定的光信号，调制器控制光信号的强度或频率，光纤耦合器将光信号输入或输出到光纤中，光纤放大器放大光信号，光接收器将光信号转换为电信号。
光纤通信技术具有传输速度快、带宽大、抗干扰能力强等优点，广泛应用于互联网、电信、数据中心、电视传输等领域。
随着技术的不断进步，光纤通信技术也在不断发展，传输速度和带宽等性能得到了进一步提升。
光纤通信技术在现代通信中的应用
光纤通信技术在现代通信中的应用简介：随着科技的不断发展，光纤通信技术已成为现代通信领域中最重要的技术之一。
光纤通信利用光信号来传输数据，具有高速、大容量、低损耗、抗干扰等优势，因此在电话、互联网、电视、移动通信等领域得到广泛应用。
本文将介绍光纤通信技术的基本原理和在现代通信中的应用。
一、光纤通信技术的基本原理光纤通信技术是利用光信号进行数据传输的一种通信技术。
它基于光的波动、折射和全反射原理进行数据传输，主要由光源、光纤、接收器和整套光电转换设备组成。
光源产生的光经过调制和增强后送入光纤中，通过光纤传输到目标地点。
光纤是一种由高纯度的二氧化硅和其他材料制成的非导电的细长材料，光信号在光纤中以全内反射的方式传输，通过不断反射，信号可以在光纤中传输数千公里而不衰减。
接收器接收光信号并将其转换为电信号，然后经过放大和整形后输出，实现了信号的传输。
二、光纤通信技术在现代通信中的应用1. 电话通信光纤通信技术在电话通信领域广泛应用。
相比传统的铜线电话线路，光纤电话线路具有更高的可靠性和通信质量。
光纤电话线路能够传输更多的信息量，保持通话质量的稳定性，减少通话质量的损耗和呼叫延迟，提供更好的通话体验。
同时，光纤电话线路还具备抗电磁干扰、安全性高和防窃听等优势，保证通话内容的私密性和安全性。
2. 互联网通信在互联网通信领域，光纤通信技术的应用使得用户享受到更加快速、稳定的网络连接。
传统的铜线网络因为数据传输带宽受限，导致网速较低。
而光纤网络具有很高的数据传输带宽，可以支持更大容量的数据传输。
此外，光纤通信技术具有很低的传输延迟和较高的稳定性，可以满足人们对于网络游戏、视频娱乐、在线教育等高质量网络服务的需求。
3. 电视传输光纤通信技术也广泛应用于电视传输领域。
传统的有线电视系统存在传输损耗、协议限制和用户数限制等问题，而光纤光纤通信技术可以更好地解决这些问题。
光纤传输的高带宽和低损耗特性使得电视信号可以更远距离地传输而不丢失信号质量。
通信工程中的光纤通信技术资料
通信工程中的光纤通信技术资料光纤通信技术在通信工程中扮演着至关重要的角色，其广泛应用于电信、互联网、有线电视等领域。
本文将对光纤通信技术的原理、分类、应用以及未来发展进行详细介绍。
一、光纤通信技术的原理光纤通信技术是在光纤中传输光信号来实现信息传输的方法。
其基本原理是利用光纤中的光波导特性，将发光器发出的光信号转变为光脉冲，并通过光纤中的全反射作用将光信号传输到接收器处，再将光信号转变为电信号进行解码。
光纤通信技术相较于传统的电缆传输技术具有传输距离远、传输速度快、传输带宽大等优势。
二、光纤通信技术的分类根据光纤的结构和传输方式的不同，光纤通信技术可分为单模光纤通信和多模光纤通信两大类。
1. 单模光纤通信单模光纤通信是指在光纤中只有一条主模式传输的方式。
其光纤核心较细，能够保证光信号在内部只有一个主要的有效传输路径，从而降低传输损耗。
由于单模光纤的传输特性能使其在长距离传输时信号衰减较小，传输质量较高，广泛应用于电话通信、广域网等领域。
2. 多模光纤通信多模光纤通信是指在光纤中存在多个模式传输的方式。
其光纤核心较大，能够同时传输多个光信号，但随着传输距离的增加，多模光纤的色散效应会导致信号失真，传输质量下降。
多模光纤通信适用于短距离通信，广泛应用于数据中心、局域网等场景。
三、光纤通信技术的应用随着光纤通信技术的不断发展，其在各个领域得到了广泛的应用。
1. 电信领域光纤通信技术是实现宽带接入的重要方式，其在电信领域中被广泛应用于电话通信、宽带接入、光纤到户等方面。
通过利用光纤通信技术，可以提供更高的传输速度和更稳定的网络连接，满足用户对通信质量和速度的需求。
2. 互联网领域光纤通信技术是实现互联网高速传输的关键支撑技术。
通过光纤网络，互联网用户可以享受到更快的上网速度和更稳定的网络连接，实现大规模数据传输和多媒体内容的高效传输。
3. 有线电视领域光纤通信技术在有线电视领域中也有重要应用。
传统的有线电视网络采用同轴电缆进行信号传输，而光纤通信技术的应用可以实现更高的信号质量和更大的频宽，提供更清晰、稳定的电视信号。
光纤通信技术
光的全反射与光纤的导光原理
光的全反射
当光线从一种介质射入另一种介质时，如果入射角大于某一临界角，光波将在第二种介质表面发生全 反射，即所有的光线都将被反射回第一种介质，而不会进入第二种介质。全反射是光纤导光的物理基 础。
光纤的导光原理
光线在光纤中传播时，由于光的全反射作用，光波被限制在光纤的纤芯中传播，从而实现光的定向传 输。光纤的导光原理是光纤通信中的核心技术之一。
光子集成电路与光子晶体光纤
总结词
光子集成电路和光子晶体光纤是光纤通信技术的两个重 要发展方向。
详细描述
光子集成电路是一种集成了多种光器件的光子回路，具 有高度集成、低能耗、高速传输等优点。而光子晶体光 纤则是一种新型的光纤结构，具有高非线性、高色散等 特性，为光通信带来了新的可能性。
光纤网络的可靠性、稳定性与安全性
光检测器与光接收机
光检测器
光检测器是光纤通信系统的接收端，用于将光信号转换为电信号。常用的光检 测器有光电二极管和雪崩光电二极管。
光接收机
光接收机是将光信号转换为电信号的设备，它包括光检测器、信号处理电路和 放大器等。
光纤与光缆
光纤
光纤是光纤通信系统的传输介质，用于传输光信号。光纤由纤芯和包层组成，纤 芯负责传输光信号，包层则起到保护和折射的作用。
物联网与智能交通
实时数据传输
光纤通信技术能够为智能 交通系统提供实时、可靠 的数据传输服务，支持交 通流量的监控和调度。
车辆安全与控制
光纤通信技术可以用于实 现车辆之间的信息交互， 提高车辆行驶的安全性和 控制精度。
智能停车系统
光纤通信技术可以支持智 能停车系统的建设，实现 车位信息的实时更新和车 辆快速定位。
光纤通信技术的发展历程
光纤通信相关技术
光纤通信是一种利用光纤传输信息的通信技术。
以下是一些与光纤通信相关的技术：
光纤传输技术：光纤传输技术是将信息信号转换为光信号，并通过光纤进行传输。
主要包括光源、光纤传输介质和光接收器等组成部分。
常见的光源包括激光器和发光二极管，光接收器则是将接收到的光信号转换为电信号。
光纤放大器技术：光纤放大器用于增强光信号的强度，以延长光信号在光纤中传输的距离。
常见的光纤放大器包括掺铒光纤放大器（EDFA）、掺镱光纤放大器（YDFA）等。
光纤耦合技术：光纤耦合技术用于将光信号从光源耦合到光纤中，或从光纤中耦合出来。
常见的光纤耦合技术包括插入式耦合和光纤末端面耦合。
光纤分波复用技术：光纤分波复用技术（WDM）用于在光纤中同时传输多个不同波长的光信号，以实现多路复用和提高传输容量。
常见的WDM技术包括密集波分复用（DWDM）和波分分复用（CWDM）等。
光纤传感技术：光纤传感技术利用光纤的特性实现对物理量或化学量的测量和监测。
常见的光纤传感技术包括光纤布拉格光栅传感、光纤干涉仪传感和光纤拉曼散射传感等。
光纤网络技术：光纤网络技术用于构建高速、大容量的通信网络。
常见的光纤网络技术包括光纤局域网（LAN）、光纤城域网（MAN）和光纤广域网（WAN）等。
这些技术共同构成了现代光纤通信系统的基础，使得光纤通信具有高速、大容量、低损耗和抗干扰等优势，广泛应用于电信、互联网和数据通信等领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光纤通信通信技术
散射
v 由于光线的基本结构不完美，引起的光能量 损失，此时光的传输不再具有很好的方向性。
光线
缺陷
光纤通信通信技术
6.3 光纤通信系统
v 发送单元：把电信号转换成光信号 v 传输单元：载送光信号的介质 v 接收单元：接收光信号并转换成电信号 v 连接器件：连接光纤到光源、光检测以及其
它光纤
光纤通信通信技术
光纤系统方框图
发送单元 传输单元 接收单元
信号
E/O转换
光纤
光发 射机
光源
中继器
O/E转换
检测器
光接 收机
信号
连接器件
光纤通信通信技术
数字光通信系统框图
光纤通信通信技术
v 光端机 v 由于光纤通信系统一般都是双向的，
因此将光发射机和接收机做在一起并称 为光端机。下面分别介绍光发射机和接 收机。 v 1.发射机 v 光发射机的作用是将电信号变成光信 号，然后送入光纤中传输出去。光发射 机主要由光源、光源驱动与调制以及信 道编码电路三部分组成，如图所示。
(dB/km)
光纤的衰减
信号传播
远 端
衰6
5 4 3
减2
近 端
第一窗口 OH-
第二窗口
OH-
OH-
水峰值 第三窗口
1
0.7 0.8 0.9 1.0 1.1 1.2 1.3 1.4 1.5 1.6
λ nm
光纤的衰减图
光纤通信通信技术
光纤色散(Dispersion)
v 光脉冲沿着光纤行进一段距离后造成的 频宽变粗。它是限制传输速率的主要因 素。
2
ห้องสมุดไป่ตู้
n2
n2
900 n2
n1 > n2
临界角
全反射
产生全反射的条件：n1>n2 90º>θ>临界角
光纤通信通信技术
光纤的传光原理(全反射)
光纤通信通信技术
阶越型光纤性能参数
v 相对折射指数差： v 数值孔径(NA)：
θ
接收锥
光纤通信通信技术
4.多模光纤
v 62.5/125 μm 的光纤在保安行业中应用最普 遍
› 多模光纤和单模光纤 v按折射率分布：
› 阶跃(突变)型(SI)、渐变(梯度)型(GI)和W型 v按材料：
› 石英光纤、塑料光纤等 v几种新型光纤：
› 色散位移光纤(DSF)、非零色散光纤(NZDF)、 色散平坦光纤(DFF)、色散补偿光纤(DCF)等
光纤通信通信技术
ITU-T建议的光纤分类
v G.651光纤：计算机局域网或接入网 v G.652光纤：应用最广的单模光纤 v G.653光纤：较少采用 v G.654光纤：弯曲性能好 v G.655光纤：适用于高速、大容量、高密集波
v 典型距离达5英里
v 用于：
› CCTV › 门禁控制系统 › 内部通讯
多模 MMF
光纤通信通信技术
5.单模光纤
v 无限带宽
v 8~10 μm v 典型距离超过5英里 v 用于：
› 长途电信 › 长途电视监控及多路切换 › 共用天线电视系统
单模 SMF
光纤通信通信技术
单模光纤和多模光纤比较
项目 距离 数据传输率 光源 信号衰减 端接 造价
v 到1990年，光纤系统发展了几代(通信业务
40%) › 由多模光纤(70年代)过渡到单模光纤(80年代)
› 由短波长(0.85μm)过渡到长波长(1.31μm)
v 信息传输的容量和速率大大提高。
› 90年代：传输速率10000Mbit/s，同时开通 1250000 路电话。
光纤通信通信技术
6.2 光纤与光缆
v 通信容量大
› 光载波频率在1014～1015Hz
v 传输距离长
› 20dB/km，即可实现通信 › 目前损耗0.2dB/km
v 抗电磁干扰 v 体积小、重量轻 v 机械强度低
光纤通信通信技术
商用的光纤通信系统
v 1977年在美国芝加哥和圣塔摩尼卡之间首 次建成商用的光纤通信系统。
› 两根(直径0.1mm左右)光纤，同时开通8000路 电话！
› dB = 10 log10 ( Pout / Pin )
› Pout：输出功率；Pin：输入功率
v dBm(分贝毫瓦)：描述功率绝对值的单位
› dBm = 10 log10 ( P / 1mw)
› 1mw=0 dBm › 20mw=13 dBm › 40mw=16 dBm
光纤通信通信技术
6.1 光纤通信概述
分复用系统
光纤通信通信技术
2.光缆
v 按芯数分为单芯、双芯、
加元光强件纤
加强
多芯
元件
v 按结构分为层绞式、骨架 式、带状等
v 按敷设场合分为架空、直 埋、管道、移动、室内、 水下、海底等
v 按用途分为通信用光缆和 非通信用光缆
光纤通信通信技术
3.光传播的基本知识
临界角
入射角=反射角
n1
n1
θθ
n1 1
v 发展史
› 光电话：1880年贝尔(通信距离213m) › 光源：激光器 梅曼(1960)
v 美国贝尔公司(1970) 半导体激光器 › 传光介质：光纤 高锟(1966)
v 美国康宁公司(1970) 低损耗光纤 v 工作波长
› 0.85μm、1.31μm和1.55μm
光纤通信通信技术
光纤通信特点
作用
光纤通信通信技术
光纤损耗主要存在的地点
v 光纤本身：与长度和类型有关
› 1310 nm：0.35 ~ 0.5 dB/Km › 1550 nm：0.2 ~ 0.3dB/Km › 850 nm：2.3 ~ 3.4 dB/Km
v 光纤连接点：0.2dB/点·2Km v 设备处：3dB
光纤通信通信技术
光纤通信通信技术
2020/11/5
光纤通信通信技术
光纤通信
v 指利用光导纤维(简称光纤)传 输光波信号的一种通信方式。
v 电磁波：长波、中波、微波、 红外线、可见光、紫外线。
v 使用光(激光器)信号，使用光 缆作为传输介质。
波长是 0.8～1.8μm
光纤通信通信技术
衰减的单位
v dB(分贝)：描述功率相对比值的单位
1.光纤的结构
› 石英玻璃、塑料 或晶体
› 纤芯(折射率大) 和包层
› 全反射
光纤通信通信技术
125mm 62.55mm
光纤直径
纤芯 (Core)
多模
包层(Clad)
125mm 8mm
Core Clad
单模
人的头发 85μm
光纤通信通信技术
光纤的分类
v按工作波长：
› 短波长(850nm)和长波长(1310nm、1550nm) v按传输模式：
单模光纤 长 高
激光 小
较难 高
多模光纤 短 低
发光二极管 大
较易 低
光纤通信通信技术
光纤的主要损耗
v 损耗
› 吸收损耗：OH-和金属离子 › 散射损耗： › 其他损耗：光纤连接、弯曲
光纤通信通信技术
光损耗与波长
v 光损耗单位： dB/km
v 与波长有关 v 单模损耗小 v 波长又称为窗口 v 波谱的红外部分起
