中频感应加热
全固态中频感应加热设备原理
全固态中频感应加热设备原理全固态中频感应加热是一种在工业中广泛应用的加热技术，它具有自动化、可靠性强、加热过程温度控制精确的优点，在食品、医药、塑料、汽车制造等行业得到广泛应用。
全固态中频感应加热设备以交流电源作能源，通过中频变压器将其调节为可感应加热的中频电流，再经加热（长短线圈）、控制等装置，达到加热的目的。
全固态中频感应加热设备的工作原理是：通过中频变压器将交流电源端电压调节为可感应加热的中频电流，中频电流经过加热（长短线圈）、控制等装置，使得加热物体的表面产生涡流感应，从而将中频电能转化为热能，使被加热物体的表面温度提高，达到加工的要求。
中频感应加热具有快速加热、热分布均匀、热效率高、温度控制精度高、操作简单、寿命长等优点，使得它成为现代工业加热领域中被广泛使用的新型加热方式。
使用全固态中频感应加热设备的注意事项：1.使用前必须根据被加热部件的尺寸、材料等参数，确定加工工艺及加热装置的参数，避免过热或加热不足的情况发生；2.在使用过程中，需要对电磁元件及控制器的运行状态进行实时监控，如发生异常，及时调整参数或进行维护，以防止加热不足或过热情况发生；3.由于全固态中频感应加热设备具有高存在电磁辐射，因此在运行过程中需要做好防护措施，以保证人员和设备安全；4.作过程中，需要严格按照操作规程进行，避免违规操作造成不良影响；5.加热过程中，需要定期检查加热装置的整体情况，及时发现受损的部件，及时进行维修或更换以确保加热效果；6.于特殊材料，例如聚氨酯、塑料、纤维等，在使用全固态中频感应加热设备的时候，需要根据材料的特性调整参数，避免热贴或焦化等不良影响发生；7.对于对温度要求较高的材料，使用全固态中频感应加热设备加热时，控制温度过程可采用联动式控温系统，以保证温度的精确性；8.于涉及大规模加热的工程，可设计多台全固态中频感应加热设备联动工作，同时满足效率要求。
以上是全固态中频感应加热设备的原理和注意事项，虽然它已经在工业加热领域广泛应用，但是当使用时，我们仍然要注意相关注意事项，以保证加热质量及安全性。
中频加热原理
中频加热原理中频加热是一种常见的加热方式，它利用电磁感应原理将电能转化为热能，广泛应用于金属加热、熔炼、热处理等工业领域。
中频加热原理简单易懂，下面将为您详细介绍中频加热的工作原理和特点。
1. 电磁感应原理。
中频加热的核心原理是电磁感应，即利用交变电流在导体中产生的涡流来实现加热。
当导体置于交变电磁场中时，导体内部将产生涡流，涡流会使导体发热，从而实现加热的效果。
这种加热方式不需要接触导体，因此可以实现对金属的局部加热，避免了传统加热方式中可能出现的热量浪费和热损失。
2. 工作原理。
中频加热设备主要由电源系统、感应线圈和工件组成。
电源系统产生中频交变电流，经过感应线圈产生交变磁场，工件在交变磁场中产生涡流，从而实现加热。
中频加热设备可以根据工件的材质、形状和加热要求进行调节，实现精准的加热控制。
3. 特点。
中频加热具有许多优点，例如加热效率高、加热速度快、加热均匀等。
与传统的火焰加热和电阻加热相比，中频加热可以大大提高加热效率，减少能源消耗。
此外，中频加热还可以实现对金属的局部加热，避免了整体加热时可能产生的变形和损坏。
4. 应用领域。
中频加热广泛应用于金属热处理、锻造、熔炼、焊接等工业领域。
在金属热处理中，中频加热可以实现对金属的局部加热，提高了生产效率和产品质量。
在金属锻造中，中频加热可以实现对工件的局部加热，减少了能源消耗和生产成本。
在金属熔炼和焊接中，中频加热可以实现对金属的快速加热和精准控制，提高了生产效率和产品质量。
总结，中频加热作为一种高效、节能的加热方式，已经成为工业生产中不可或缺的技术手段。
通过深入了解中频加热的工作原理和特点，可以更好地应用这一技术，提高生产效率，降低能源消耗，实现可持续发展。
中频感应加热热处理
中频感应加热热处理
中频感应加热热处理是一种高效、节能的热处理技术，它利用电磁感
应原理将工件加热至所需温度，然后通过冷却达到改善材料性能的目的。
该技术具有加热速度快、温度控制精度高、能耗低等优点，被广
泛应用于金属材料的热处理领域。
中频感应加热热处理的原理是利用高频电磁场在工件表面产生涡流，
使工件表面产生热量，然后通过传导和对流将热量传递到工件内部，
使整个工件达到所需温度。
中频感应加热热处理的加热速度快，能够
在短时间内将工件加热至所需温度，从而减少了加热时间和能源消耗。
中频感应加热热处理的温度控制精度高，可以根据不同的工件和热处
理要求进行精确的温度控制，从而保证了热处理的质量和稳定性。
同时，中频感应加热热处理的能耗低，可以大大降低热处理成本，提高
生产效率。
中频感应加热热处理广泛应用于金属材料的热处理领域，包括钢铁、铜、铝、镁等各种金属材料。
在钢铁热处理中，中频感应加热热处理
可以用于淬火、回火、正火、退火等各种热处理工艺，可以大大提高
钢铁的硬度、强度、韧性和耐磨性等性能。
在铜、铝、镁等金属材料
的热处理中，中频感应加热热处理可以用于固溶处理、时效处理、退
火等各种工艺，可以提高金属材料的强度、韧性、耐腐蚀性等性能。
总之，中频感应加热热处理是一种高效、节能、精确的热处理技术，被广泛应用于金属材料的热处理领域。
随着科技的不断进步和应用的不断拓展，中频感应加热热处理将会在未来的发展中发挥更加重要的作用。
中频感应加热炉原理和多种应用
中频感应加热炉原理和多种应用中频感应加热炉是一种利用电磁感应原理进行加热的设备，主要由中频电源、电容器、感应线圈和工作线圈组成。
它通过工作线圈产生的交变磁场，使工件内部电子无规则运动，从而达到加热的目的。
中频加热炉具有加热速度快、效率高、自动化程度高等优点，被广泛应用于各个领域。
中频感应加热炉的原理是基于法拉第电磁感应定律。
当感应线圈通电时，产生的交变电流在工作线圈中产生交变磁场。
根据法拉第电磁感应定律，工作线圈内的金属工件会产生感应电流。
这个感应电流在金属内部形成环流，导致金属工件发生加热。
1.金属热处理：中频感应加热炉被广泛应用于金属的热处理过程中。
通过调节加热时间和温度可以实现对金属材料的淬火、退火、时效处理等。
其快速加热和均匀加热的特性可以提高生产效率和产品质量。
例如，在汽车零部件制造中，使用中频感应加热炉进行零件的淬火处理可以提高零件的硬度和耐磨性。
2.焊接和熔化：中频感应加热炉也广泛应用于金属的焊接和熔化过程。
通过控制加热时间和温度，可以使金属材料在加热区域达到熔点，从而实现焊接和熔化的目的。
其应用于电子电器、汽车制造、铁路交通、建筑结构等领域。
例如，使用中频感应加热炉进行轨道焊接可以提高焊接质量和工作效率。
3.金属成型：中频感应加热炉也常用于金属成型过程中的加热。
例如，使用中频感应加热炉对金属板材进行预加热可以降低冷弯成形时的形变阻力，提高成形效果。
此外，还可以利用中频感应加热炉对铝合金进行均匀加热，使其变形性能得到改善，从而在航空航天、汽车制造等领域有广泛应用。
4.环保领域：中频感应加热炉在环保领域也有广泛应用。
例如，使用中频感应加热炉对废物进行高温焚烧处理，可以实现无害化处理和能量回收。
此外，中频感应加热炉还可以用于污水处理、废气净化等环保工艺中。
总之，中频感应加热炉是一种应用广泛的加热设备，具有快速加热、效率高、加热均匀等优点。
其在金属热处理、焊接和熔化、金属成型和环保领域等方面都有重要应用。
高频感应加热和中频感应加热有什么区别
感应加热分为：低频感应加热，中频感应加热，超音频感应加热，高频感应加热和超高频感应加热。
其中，中频感应加热方式多用于较大工件，大直径轴类，大直径厚壁管材，大模数齿轮等工件的加热、退火、回火、调质和表面淬火及较小直径的棒材红冲、煅压等。
高频感应加热方式多用于小型工件的深层加热、红冲、煅压、退火、回火、调质，表面淬火，中等直径的管材加热和焊接、热装配，小齿轮淬火等。
高频感应加热和中频感应加热的具体区别是：
1）高频适用于淬火或焊接，频率高，从外面加热到里面，应用于表面热处理设备。
2）中频适用于锻造透热用，频率低，从里面往外加热的，透热的更均匀。
3）选择中频加热或者高频加热方式应根据产品设计要求，温度控制是由合理的工艺参数决定，不存在那个更好，关键是能否满足产品要求。
中频：频率范围一般在1kHz至20kHz左右，典型值是8kHz左右。
加热厚度约3-10mm。
多用于较大工件，大直径轴类，大直径厚壁管材，大模数齿轮等工件的加热、退火、回火、调质和表面淬火及较小直径的棒材红冲、锻压等。
高频：频率范围为一般40kHz至200kHz左右，常用40kHz至80kHz。
加热深度或厚度约1-2mm。
多用于小型工件的深层加热、钎焊、红冲、锻压、退火、回火、调质，表面淬火，中等直径的管材加热和焊接、热装配，小齿轮淬火等。
以上就是为大家介绍的关于高频感应加热和中频感应加热有什么区别的相关内容，希望对大家有所帮助！大家可以根据自己的需求进行购买哦。

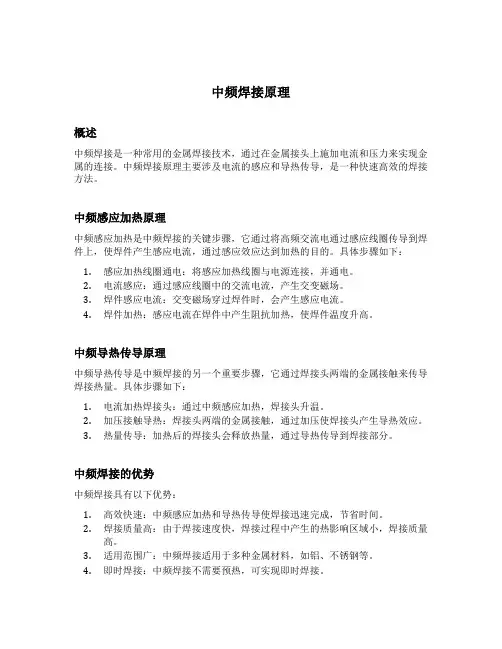

中频焊接原理
中频焊接原理概述中频焊接是一种常用的金属焊接技术，通过在金属接头上施加电流和压力来实现金属的连接。
中频焊接原理主要涉及电流的感应和导热传导，是一种快速高效的焊接方法。
中频感应加热原理中频感应加热是中频焊接的关键步骤，它通过将高频交流电通过感应线圈传导到焊件上，使焊件产生感应电流，通过感应效应达到加热的目的。
具体步骤如下：1.感应加热线圈通电：将感应加热线圈与电源连接，并通电。
2.电流感应：通过感应线圈中的交流电流，产生交变磁场。
3.焊件感应电流：交变磁场穿过焊件时，会产生感应电流。
4.焊件加热：感应电流在焊件中产生阻抗加热，使焊件温度升高。
中频导热传导原理中频导热传导是中频焊接的另一个重要步骤，它通过焊接头两端的金属接触来传导焊接热量。
具体步骤如下：1.电流加热焊接头：通过中频感应加热，焊接头升温。
2.加压接触导热：焊接头两端的金属接触，通过加压使焊接头产生导热效应。
3.热量传导：加热后的焊接头会释放热量，通过导热传导到焊接部分。
中频焊接的优势中频焊接具有以下优势：1.高效快速：中频感应加热和导热传导使焊接迅速完成，节省时间。
2.焊接质量高：由于焊接速度快，焊接过程中产生的热影响区域小，焊接质量高。
3.适用范围广：中频焊接适用于多种金属材料，如铝、不锈钢等。
4.即时焊接：中频焊接不需要预热，可实现即时焊接。
5.焊接强度高：中频焊接产生的焊接头连接性能强、韧性好。
中频焊接的应用领域中频焊接在各个行业具有广泛应用，例如：1.汽车制造：中频焊接常用于汽车制造中，用于焊接汽车车架、发动机零部件等。
2.电子设备：中频焊接可用于焊接电子器件，如电路板和电子组件等。
3.家具制造：中频焊接可用于焊接家具金属部件，提高生产效率。
4.包装行业：中频焊接可用于焊接包装容器，如食品盒、药品瓶等。
中频焊接的操作要点在进行中频焊接时，需要注意以下操作要点：1.选择合适的焊接参数：根据不同的焊接材料和焊接要求，选择合适的焊接电流和焊接时间等参数。
中频感应加热原理
中频感应加热原理
中频感应加热原理是一种新型的、高效的电热加工方式。
它具有加热速度快、能耗低、效率高等优点，被广泛应用于金属加热处理、电热锅炉、电热水器等领域。
那么，中频感应加热原理是如何实现的呢？下面，我们来分步骤阐述。
首先，中频感应加热的核心部件是感应线圈。
感应线圈由钢管或铜管制成，内部包含有数百到数千匝的导线。
当通过感应线圈中通以交流电时，会在线圈内部产生强烈的磁场。
其次，中频感应加热的加热对象是导电材料。
当将导电材料置于感应线圈中央时，磁场穿过导电材料，由于导体内部存在自由电子，这些自由电子就会受到力的作用而运动起来，形成感应电流。
第三步，感应电流会产生相应的热量。
这是由于感应电流在运动中受到材料的阻力而发热。
热量的大小与导体本身的电阻和感应电流的强度有关。
第四步，根据荷兰物理学家洛伦兹提出的“磁力效应”原理，感应电流产生的热量会在导体内部生成匀称的热场，由感应电流所产生的磁场产生有向的热流，使加热对象产生均匀的温度分布。
第五步，提高感应电流的频率，可以进一步有效地减少感应电流引起的功耗损失。
中频感应加热技术采用1-20kHz的频率，能够使得感应电流在导体表面分布，产生肖特基振荡，增加焦耳热的产生量。
最后，总结起来，中频感应加热原理是利用强磁场感应出导体内部的感应电流，再利用感应电流内部的电阻发热，进而达到加热的目的。
这种加热方式具有加热速度快、能耗低、效率高等优点，被越来越广泛地应用于各个领域。
中频感应加热电源 原理
中频感应加热电源原理中频感应加热电源是一种常用的加热设备，它利用中频电流的感应作用将电能转化为热能。
该电源的工作原理主要包括电源单元、谐振电路、功率变换单元和控制单元等几个关键部分。
电源单元是提供电能的装置，通常由三相交流电源和整流电路组成。
交流电源通过整流电路将交流电转化为直流电，然后进一步进行滤波，以保证电源稳定。
谐振电路是中频感应加热电源的核心部分，它由电容器和电感器组成。
谐振电路的作用是将直流电转化为中频交流电，并将其输出到功率变换单元。
功率变换单元主要由功率开关管和输出变压器组成，其作用是将中频交流电通过功率开关管的控制进行变换，使其达到所需的电压和电流。
功率开关管可以根据负载的变化来调整输出功率，从而实现对加热过程的控制。
输出变压器则是将电源提供的中频交流电转化为适用于加热设备的高电压和高电流。
控制单元是中频感应加热电源的智能化部分，它通过传感器实时监测加热过程中的温度、电流和电压等参数，并根据设定的加热要求进行调节。
控制单元可以实现加热功率的精确控制和加热时间的设定，从而提高加热效率和产品质量。
中频感应加热电源具有许多优点。
首先，它具有高效率和节能的特点。
由于中频电流只在工件表面产生感应加热效应，因此加热效率较高，可以减少能量的浪费。
其次，中频感应加热电源具有快速加热和均匀加热的特点。
由于电磁感应的作用，加热速度快且加热均匀，可以提高生产效率和产品质量。
此外，中频感应加热电源还具有操作简便、自动化程度高等特点，可以提高工作环境的安全性和操作的便利性。
中频感应加热电源广泛应用于金属加热、焊接和热处理等领域。
在金属加热方面，中频感应加热电源可以用于钢铁、铜、铝等金属材料的加热和熔炼。
在焊接方面，中频感应加热电源可以实现金属材料的局部加热，从而实现高效的焊接。
在热处理方面，中频感应加热电源可以用于金属材料的淬火、回火和退火等工艺，以改善材料的性能和延长使用寿命。
中频感应加热电源是一种高效、节能的加热设备，其工作原理简单明了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ZD系列中频感应加热电源说明书
一、概述
ZD系列中频加热电源是江苏油田工程院的专利产品。
（专利号为97220550. 0）
ZD系列中频加热电源应用了现代电力电子技术，重量轻，效率高，具有过流、短路等自动保护功能，并且输出功率由温度控制传感器进行自动调节。
采用该中频电源的电加热系统通过对输出电压和频率的调节，可以对最大加热长度范围内的任意长度的负载进行加热，具有使用寿命长，效率高，体积小、重量轻等优点。
ZD系列中频加热电源可以应用于地面集输管线感应加热和井下空心抽油杆加热。
二、工作原理
中频电源首先将三相380V交流电整流成直流电，并滤波。
然后再运用电力电子器件IGBT，把直流电逆变成频率和占空比连续可调的单相中频交流电。
最后通过隔离变压器，将单相中频交流电输送给加热负载。
三、型号说明
Z D －□
额定容量（kVA）
电源
中频
四、使用条件
1、环境温度：－15℃～＋40℃
2、空气相对湿度不大于90％
3、使用场所无严重的振动，周围环境无灰尘、腐蚀性气体
4、输入电压：三相四线交流电50Hz，380V±10％，机壳接零
五、技术数据（仅供参考）
型号 ZD-10 ZD-20 ZD-35 ZD-50
额定容量 10kVA 20kVA 35kVA 50kVA
输入电压 380V±10％ 380V±10％ 380V±10％ 380V±10％
输入电流 5～15A 10～30A 15～55A 20～75A
输出电压 0～240V 0～300V 0～400V 0～500V
装置重量 50kg 80kg 110kg 150kg
加热长度＜200米＜400米＜700米＜1000米
六、安装方法
1、中频感应加热电源与油井的距离R≥15m，对轻烃气含量高的油井要求R≥20 m。
2、中频感应加热电源室内安装时，电源装置左右两侧对墙体的距离应≥1m，电源装置后面对墙体的距离应≥0.5m，不得倾斜。
3、中频感应加热电源室外安装时，应放置在一个相应的防雨外壳内，防雨外壳上下通风，不得倾斜，防雨外壳对其它设备的距离应≥1m。
4、中频电源上部接线柱用四芯铜电缆外接三相380V电网，电源装置机壳用接地线可靠接地；
5、中频电源下部的两个接线柱用单芯铜电缆分别引至加热负载；
中频电源型号四芯输入铜电缆规格接地线规格
相线零线
ZD-10 4 mm2 2.5 mm2 2.5 mm2
ZD-20 6 mm2 4 mm2 4 mm2
ZD-35 10 mm2 6 mm2 6 mm2
ZD-50 16 mm2 10 mm2 10 mm2
七、操作方法
1、合上中频电源的空气开关，1秒钟后，面板“电压指示”绿灯亮，观察输入电压表指示，输入电压应为380V±10％，否则禁止启动，并立即通知技术人员；
2、按选择井位按钮，重选请先按“复位”按钮；
3、按“启动”按钮启动中频电源，观察电流表指示，电流逐渐上升；
4、当中频电源正常工作时，下排三个绿灯都亮，上面六个红灯都不亮。
5、当需要中频电源停止工作时，必须先按“停止”按钮，最后关闭空气开关。
6、空气开关断开后，再次推合必须等待10秒钟后。
7、中频电源用于管线解堵，工作时间：夏季1小时，冬季3～4小时。
八、注意事项
1、中频电源外壳应可靠接地。
2、中频电源停止工作后，必须关闭空气开关。
3、开机后，中频电源发出“吱吱”的中频声，此属正常。
4、输出频率和功率应由安装的技术人员设定，操作工人禁止变动。
5、中频电源出现问题后，应立即通知技术支持单位，并由技术人员排除。
6、中频电源内部有高压危险，非专业技术人员不得打开机壳。
九、故障及原因
现象故障处理方法
1 “电压指示”灯不亮整流模块短路或受损更换整流模块
2 “过载”灯亮输出电缆短路检查电缆
3 “断路”灯亮输出电缆开路或控制电路损坏检查电缆、更换线路板
4 “过压”灯亮输入电压过高调低电压
5 “过热”灯亮风扇坏更换风扇
6 “过流”灯亮中间电缆短路检查电缆
7 “短路”灯亮电源模块短路或输出电缆短路检查模块或电缆
中频操作以后再说，先了解一下中频加热的原理：
一、中频感应加热原理及应用
1、集肤效应及感应加热
1.1集肤效应：当交流电流通过导线时,在导线周围产生交变的磁场，处在交变磁场中的整块导体的内部会产生感应电流，由于这种感应电流在整块导体内部自成闭合回路，形似水的旋涡，称做涡流。
在直流电路内，均匀导线的横截面上的电流密度是均匀的，而当交流电通过导线时，由于交变磁场的作用，在导线截面上各处电流分布不均匀，中心处电流密度小，而越靠近表面电流密度越大，这种电流分布不均匀的现象称为集肤效应(也称趋肤效应)。
交流电的频率越高，则集肤深度越深，同时其交流阻抗也变大，因此在相同数值的电流作用下，负载所获得的能量也越高，而电流及线路损耗相应地也会变小，从而提高了加热效率，同时还可起到节约电能的目的。
变频加热电源正是基于这一原理，利用变频技术，可将运行频率提高到工频的数倍，加热效果会明显提高。
1.2感应加热：1831 年法拉第发现电磁感应规律、1868 年福考特提出涡流理论、1840年焦耳-楞茨确定了电阻发热的关系式Q=I2Rt，构成感应加热之理论基础。
交变的电流产生交变的磁场，再利用交变磁场来产生涡流达到加热的效果。
感应加热的加热效率高、速度快、可控性好，易于实现高温和局部加热。
随着电力电子技术的不断成熟，感应加热技术得到了迅速发展。
在金属加工上，感应加热热处理用感应电流使工件局部加热的表面热处理工艺。
这种热处理工艺常用于表面淬火、局部退火或回火，有时也用于整体淬火和回火。
将工件放入感应器(线圈)内，当感应器中通入一定频率的交变电流时,周围即产生交变磁场，交变磁场的电磁感应作用使工件内产生封闭的感应电流，感应电流在工件截面上的分布很不均匀，工件表层电流密度很高，向内逐渐减小,工件表层高密度电流的电能转变为热能，使表层的温度升高，即实现表面加热。
电流频率越高，工件表层与内部的电流密度差则越大，加热层越薄。
在加热层温度超过钢的临界点温度后迅速冷却，即可实现表面淬火。
2、感应加热的作用及应用
感应加热早期主要用于有色金属熔炼和热处理工艺。
由于它本身相对于别的加热方式，具有以下独特优点：
1）加热速度快，可节能。
感应加热是从金属内部，透入深度层开始加热，大大节省了热传导时间。
2）加热温度高，是非接触式的电磁感应加热。
3）可进行局部加热，容易控制加热部位。
被加热产品质量稳定，加热工件的质量再现性与重复性好，各种参数容易控制。
4）控制温度的精度高，可保证温差在±0.5%～1%范围内。
5）感应加热的热效率高，一般可达50%-70%，而火焰炉的热效率一般只有30%左右。
6）可控性好及易于实现自动化；
7）作业环境好，环保，几乎无热、噪声、粉尘等污染。
现已广泛应用于冶金（金属熔炼、透热、热处理和焊接等）、机械制造（黑色和有色金属的铸造和精密制造金属的熔炼；机器零件的淬火，特别是表面淬火以及淬火后的回火、退火、正火等热处理的加热等）轻工、石油化工（化学反应釜等容器的加热；输油管道缝焊接，现场退火；输油管路的加热和保温；钻铤、钻杆的热处理）电子、金属材料等等工业生产过程中，成为冶金、国防、机械加工、石化等部门及铸、锻和船舶、飞机、汽车制造业等不可缺少的技术手段。
