2024《四川省建设工程工程量清单计价定额》安装工程部分电缆安装定额说明及工程量计算规则
2024《四川省建设工程工程量清单计价定额》安装工程部分电缆安装定额说明及工程量计算规则
一、定额说明
1、电缆安装定额是指在室内空间，以电缆桥架结构形式，将具体的
电缆、线缆以及光缆，依照图纸按规定技术标准安装在楼宇管线中的工作
定义。
2、电缆安装定额可以分为：电缆桥架安装、电缆拖线安装、断路器
安装、安装角件、插座安装、接插件安装等。
3、电缆安装定额包括：挑选、准备料件；拆装电缆桥架；安装桥架
定位器；安装电缆桥架、断路器和角件；搭接电缆；做标记；安装接插件
和插座的接线交接；安装检验以及完工处理等工序。
4、实施电缆安装工程时，一般先做好桥架的安装，然后将布局好的
电缆拆装、搭接、安装、接线等，最后做出标记、检验以及完工处理。
5、安装电缆的附件及材料一般包括电缆桥架、电缆夹具、电缆扎带、铜线、拖线接插件、插座、消防箱、滑动铜螺栓、断路器、接线端子盒以
及安装用的螺钉螺栓等。
6、实施电缆安装定额时，应注意电缆安装的分级要从楼层上到桥架上，从桥架一楼到桥架四楼，从桥架四楼到下楼层，以及当武穴的电缆安
装要依照有利条件进行安装。
7、电缆安装过程中，要注意要安装的电缆类型和数量，检查每根电
缆的电气性能是否正常，做好大小标记。
09陕西安装定额说明
总说明一、《陕西省安装工程消耗定额》（以下简称“消耗量定额”），主要作为招标人编制标底，投标人进行报价、招标人与中标人签订工程合同及办理工程结算等计价活动中确定消耗量的依据，也是作为制定企业消耗量定额和自主投标报价的基础。
二、《陕西省安装工程消耗量》共分十四册，包括：第一册机械设备安装工程第八册给排水、采暖、燃气工程第二册电气设备安装工程第九册通风空调工程第三册热力设备安装工程第十册自动化控制仪表安装工程第四册炉窑砌筑工程第十一册通信设备及线路工程第五册静置设备与工艺金属结构制作安装工程第十二册建筑智能化系统设备安装工程第六册工业管道工程第十三册长距离输送管道工程第七册消防设备安装工程第十四册刷油、防腐蚀绝热工程三、本消耗量定额适用于一般工业与民用建筑的新建、扩建和改建工程，不适用于房屋修缮工程。
四、本消耗量定额主要依据现行有关国家的产品标准、设计规范、施工及验收规范、技术操作规程、质量评定标准和安全操作规程编制的，也参考了行业、地方标准以及有代表性的工程设计、施工资料和其他资料。
五、本消耗量定额是目前大多数施工企业采用的施工方法、机械化装备程度、合理的工期、施工工艺和劳动组织条件制定的，如因上述因素有差异，不得对本消耗量进行调整换算。
六、本消耗量定额是按下列正常的施工条件进行编制的：1、设备、材料、成品、半成品、构件完整无损、符合质量标准和设计要求职，附有合格证书和试验记录。
2、安装工程和土建工程之间的交叉作业正常。
3、安装地点，建筑物，设备基础，预留孔洞等符合安装要求。
4、水、电供应均满足安装施工正常使用。
5、正常的气侯、地理条件和施工环境。
七、人工工日消耗量的确定：本消耗量定额的人工工日不分列工种和技术等级，一律以综合工日表示。
内容包括基本用工，超运距用工和人工幅度差。
八、材料消耗量的确定：1、本消耗量定额中材料消耗量包括直接消耗在工作内容中的主要材料、辅助材料和零星材料等，并计入了相应损耗。
电气安装定额的说明及计算规则(一)
《电气设备安装工程》定额说明及工程量计算规则一、《电气设备安装工程》(以下简称本定额）适用于新建、扩建工程中10kV以下变配电设备及线路安装工程、车间动力电气设备及电气照明器具、防雷及接地装置安装、配管配线、电气调整试验等的安装工程。
（二、本定额主要依据的标准、规范有：1.《电气装置安装工程高压电器施工及验收规范》GBJ147-90;2.《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-90;3.《电气装置安装工程母线装置施工及验收规范》GBJ149-90;4.《电气装置安装工程电气设备交接试验标准》GB50150-2006;5.《电气装置安装工程电缆线路施工及验收规范》GB50168-2006;6.《电气装置安装工程接地装置施工及验收规范》 GB50169-2006;7.《电气装置安装工程旋转电机施工及验收规范》GB50170-2006;8.《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-92;9.《电气装置安装工程蓄电池施工及验收规范》GB50172-92;10.《电气装置安装工程35kV及以下架空电力线路施工及验收规范》GB50173-92;11.《电气装置安装工程低压电器施工及验收规范》GB50254-96;12.《电气装置安装工程电力变流设备施工及验收规范》GB50255-96;13.《电气装置安装工程起重机电气装置施工验收规范》GB50256-96;14.《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257-96;5.《建筑电气工程施工质量验收规范》GB50303-2002;16.《电力建设安全工作规程(火力发电厂部分)》GL-5009.1-2002;17.《民用建筑电气设计规范》JCJ/T16-2008;18.《建筑照明设计标准》GB50034-2004;19.《电力建设质量等级评定标准》。
三、本定额的工程内容除各章节已说明的工序外，还包括：施工准备、设备器材工器具的场内搬运、开箱检查、安装、调整试验、收尾、清理、配合质量检验、工种间交叉配合、临时移动水、电源的停歇时间。

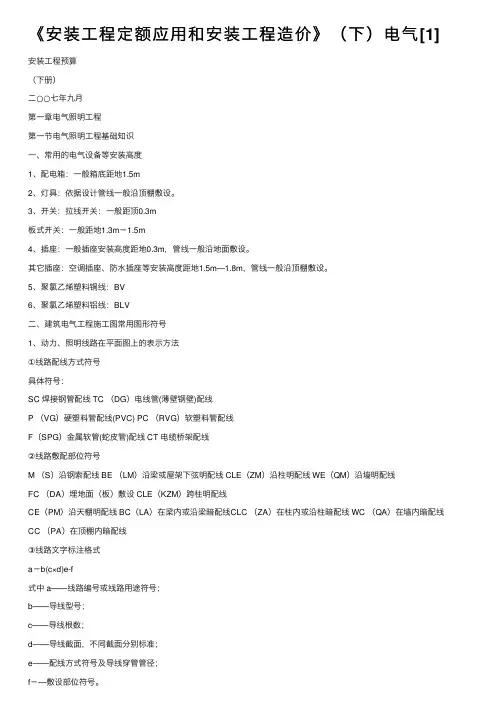

《安装工程定额应用和安装工程造价》（下）电气[1]
![《安装工程定额应用和安装工程造价》（下）电气[1]](https://img.taocdn.com/s3/m/c9407daf970590c69ec3d5bbfd0a79563c1ed4d1.png)
《安装⼯程定额应⽤和安装⼯程造价》（下）电⽓[1]安装⼯程预算（下册）⼆○○七年九⽉第⼀章电⽓照明⼯程第⼀节电⽓照明⼯程基础知识⼀、常⽤的电⽓设备等安装⾼度1、配电箱：⼀般箱底距地1.5m2、灯具：依据设计管线⼀般沿顶棚敷设。
3、开关：拉线开关：⼀般距顶0.3m板式开关：⼀般距地1.3m－1.5m4、插座：⼀般插座安装⾼度距地0.3m，管线⼀般沿地⾯敷设。
其它插座：空调插座、防⽔插座等安装⾼度距地1.5m—1.8m，管线⼀般沿顶棚敷设。
5、聚氯⼄烯塑料铜线：BV6、聚氯⼄烯塑料铝线：BLV⼆、建筑电⽓⼯程施⼯图常⽤图形符号1、动⼒、照明线路在平⾯图上的表⽰⽅法①线路配线⽅式符号具体符号：SC 焊接钢管配线 TC （DG）电线管(薄壁钢壁)配线P （VG）硬塑料管配线(PVC) PC （RVG）软塑料管配线F（SPG）⾦属软管(蛇⽪管)配线 CT 电缆桥架配线②线路敷配部位符号M （S）沿钢索配线 BE （LM）沿梁或屋架下弦明配线 CLE（ZM）沿柱明配线 WE（QM）沿墙明配线FC （DA）埋地⾯（板）敷设 CLE（KZM）跨柱明配线CE（PM）沿天棚明配线 BC（LA）在梁内或沿梁暗配线CLC （ZA）在柱内或沿柱暗配线 WC （QA）在墙内暗配线CC （PA）在顶棚内暗配线③线路⽂字标注格式a－b(c×d)e-f式中 a——线路编号或线路⽤途符号；b——导线型号；c——导线根数；d——导线截⾯，不同截⾯分别标准；e——配线⽅式符号及导线穿管管径；f－—敷设部位符号。
2、动⼒、照明设备在平⾯图上表⽰⽅法①⽤电设备标注格式式中a——设备编号；b——额定功率，kW；c——线路⾸端熔断⽚或⾃动开关脱扣器电流，A； d——安装标⾼，m。
②电⼒和照明配电箱标注格式当需要标注引⼊线规格时为：式中 a——设备编号b——设备型号；c——设备功率，kW；d——导线型号；e——导线根数；f——导线截⾯，mm2；g——导线敷设⽅式及部位。
山东省造价员安装工程消耗量定额解释——电气设备安装工程
山东省造价员安装工程消耗量定额解释——电气设备安装工程1. 本册适用于10kV以下工业与民用新建、扩建和整体更新改造工程, 请问10kV以上架空线路及电力电缆工程、电气设备安装工程应如何执行？答: 10kV以上的架空线路、电力电缆工程、电气设备安装等应参照电力部门规定执行。
2. 计取本册脚手架搭拆费时有无操作高度要求？答：本册脚手架搭拆费为包干费, 除定额中已考虑的（如10kV以下架空线路）外均可计取, 无操作高度要求。
3. 册说明中第六条2中的项目如何执行定额？答: 电气设备（如电动机等）配合机械设备进行单体试运转的工作已包括在机械设备安装中；联合试运转工作可按施工方案进行计算。
4. "高层建筑增加费"表下面的注如何理解？答：为高层建筑供电的变电所和供水等动力设备安装工程, 如安装在六层以上时, 作为计取高层建筑增加费的基础；安装在六层以下时, 不作为计取高层建筑增加费的基础。
5．本册说明中未涉及洞库、暗室增加费系数, 可否计取？答: 该系数是对设置于没有自然采光、没有正常通风、没有正常运输行走通道的情况下施工而进行补偿的施工降效费。
本册也可计取。
如在洞库、暗室内施工时, 定额人工、机械消耗量增加15%。
6. 变压器油过滤定额中包括取油样、配合试验, 是否包括油的化验和油样分析？答: 变压器油过滤定额中不包括油的化验和油样分析。
转自学易网7．互感器安装定额不包括抽芯, 如需要抽芯检查, 如何执行？答: 可按施工方案进行计算。
8. 高压成套配电柜中"双母线柜"是否是指"带旁路母线的柜"？答：不是, 带旁路母线柜系单母线柜的派生类型。
9. 请问户表箱（电表箱）、明装配电箱如何套用定额？答: 住宅户内电表箱、明装配电箱及各种配电箱均按半周长套用"成套配电箱"相应项目。
10. 盘柜配线怎样计算？答: 盘柜配线仅适用于盘柜上设备元件的少量现场配线, 不适用于工厂设备的修、配、改工程。
2013年版电气安装工程预算定额各章节说明
配置等不同而调整或换算。
七、本定额包括的工作内容，除各章另有说明外，均包括施工准备，设备开箱检查，场内运搬，脚
手架搭拆、设备及装置性材料安装，施工结尾、清理，整理编制竣工资料，配合分系统试运、质量
检验及竣工验收等。除需单独计列的特殊项目外，定额中已经包括了相应的单体调试。场内运搬是
指设备、装置性材料及器材从施工组织设计规定的现场仓库或堆放地点运至施工操作地点的水平及
设备连接导线、金具，接地引下线、接地材料。
第三章 配电装置
本章定额适用于各类配电装置的安装 一、工作内容 1、真空断路器安装：开箱清点检查，安装及调整，动作检查，接地，单体调试。 2、少油断路器安装：开箱检查，组合，安装及调整，传动装置安装及调整，动作检查，消 弧 室干燥，注油，接地，单体调试。 3、SF6 断路器安装：开箱检查，底架安装，断路器组合及吊装，相间管路连接，操作箱安 装， 液压管路连接，设备本体连接电缆安装，检漏试验，充 SF6 气体，接地，补漆，单体调试。 4、SF6 全封闭组合电器（GIS)安装：开箱检查，基础平整，底架安装校平，组合吊装及封 闭 筒连接，操作柜安装，液压管路敷设及安装，设备本体连接电缆安装，真空处理，检漏试验，调整， 充 SF6 气体，接地、补漆，单体调试。 5、SF6 全封闭组合电器（GIS) 主母线及进线线套管安装：主母线及套管吊装，连接，封闭， 检 漏试验，充 SF6 气体，接地，单体调试。 6、复合式组合电器安装（HGIS)：开箱检查，基础平整，设备就位，底架安装校平，对接 安装， 设备常规检查，设备本体连接电缆安装，抽真空，检漏试验，注 SF6 气体，附件安装，接地，单体 调试。 7、空气外绝缘高压组合电器（COMPASS)安装：开箱检查，基础平整，底架安装校平，模 块 吊装固定，机构箱安装，设备调整，接触面处理，隔离开关装配及连锁调整，设备本体连接电缆安 装，密度计安装，充 SF6 气体，检漏试验，补漆，接地，单位调试。 8、户内隔离开关安装，开箱检查，本体就位，设备安装，操动机构安装，连杆配制，辅助 接 点安装，调整，接地，补漆，单体调试。 9、户外隔离开关与接地开关安装，开箱检查，本体就位，安装，操动机构安装，连杆配制， 辅 助开关安装，调整，接地，补漆，单体调试。 10、敞开式组合电器安装：开箱检查，基础找平，本体安装，固定，触头安装，拉杆配制、 调 整、操动机构、联锁开关、信号装置的检查、调整，接地，补漆，单体调试。 11、电流、电压互感器的安装：开箱检查，本体就位，安装、固定，接地，补漆，单体调试。 12、避雷器的安装：开箱检查，本体吊装、固定，均压环安装，并联电阻安装，放电记录器 安 装（不包括支架制作及安装），引线，接地，补漆，单体调试。、 13、电容器、熔断器、阻波器、结合滤波器安装：开箱检查，本体就位，安装，固定，接地， 补 漆，单体调试。 14、集合式并联电容器安装：开箱检查，基础找平，本体就位，组合安装，调整、接地，补 漆， 单体调试。 15、自动无功补偿装置、放电线圈安装：开箱检查，本体就位，安装，接地，单体调试。 16、成套高压配电柜、接地变压器柜、中性点成套设备安装 :开箱检查，本体就位，找正、 固 定，柜间连接，断路器解体检查，联锁装置检查，断路器调整，注油，其他设备检查，导体接触面 检查，二次元件拆装，校接线，接地，补漆，单体调试。 二、本章定额未包括的工作内容 1、SF6 气体质量检验、金属平台和爬梯的安装，组合电器的整体油漆。 2、电容式电压互感器抽压装置支架及防雨罩的制作、安装。 3、成套高压配电柜的基础槽钢或角钢的安装、埋设，主母线与隔离开关之间的母线配制，柜的二 次油漆或喷漆。 4、端子箱安装、设备支架制作安装、铁构件制作安装、预埋地脚螺栓、设备二次灌浆。 5、绝缘油过滤。
电力建设工程预算定额 第三册：电气设备安装工程(2006年版)定额说明
电力建设工程预算定额说明第三册电气设备安装工程（2006年版）中国电力企业联合会发布2007-03-01实施目录第1章变压器 (4)第2章配电装置 (5)第3章母线、绝缘子 (6)第4章控制、继电保护屏及低压电器 (6)第5章蓄电池 (7)第6章电机及调相机 (7)第7章起重设备电气装置 (8)第8章电缆 (8)第9章照明及接地 (9)第10章10千伏以下架空线路 (9)第11章通信工程 (11)第12章热工仪表及控制装置 (12)第13章换流站设备（补充部分） (13)总说明一、《电力建设工程预算定额(2006年版)》共分六册，包括：第一册建筑工程(上册、下册) 第二册热力设备安装工程第三册电气设备安装工程第四册送电线路工程第五册加工配制工程第六册调试工程二、本册为第三册《电气设备安装工程》(以下简称本定额)，适用于：35～500kV变电站、50～1000MW火力发电机组的电气装置、设备专用照明、10kV以下架空线路、通信、热工控制装置、调试等新建、扩建的安装工程。
三、本定额的人工、材料、机械消耗量是计算安装工程施工图预算费用的依据，也是编制概算定额或概算指标的基础。
四、本定额以国家和有关部门颁发的现行技术规程、规范为依据，其主要依据有：1．GBJ 147-1990电气装置安装工程高压电器施工及验收规范2．GBJ 148-1990电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范3．GBJ 149-1990电气装置安装工程母线装置施工及验收规范4．GB 50150-2006电气装置安装工程电气设备交接试验标准5．GB 50168-2006电气装置安装工程电缆线路施工及验收规范6．GB 50169-2006电气装置安装工程接地装置施工及验收规范7．GB 50170-2006电气装置安装工程旋转电机施工及验收规范8．GB 50171-1992电气装置安装工程盘、柜及二次回路接线施工及验收规范9．GB 50172-1992电气装置安装工程蓄电池施工及验收规范10．GB 50173-1992电气装置安装工程35kV及以下架空电力线路施工及验收规范11．GB 50254-1996电气装置安装工程低压电器施工及验收规范12．GB 50255-1996电气装置安装工程电力变流设备施工及验收规范13．GB 50256-1996电气装置安装工程起重机电气装置施工及验收规范14．GB 50257-1996电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范15．DL/T5161.16-2002电气装置安装工程质量检验及评定规程第16部分：1kV及以下配线工程施工质量检验16．DL/T5161.17-2002电气装置安装工程质量检验及评定规程第17部分：电气照明装置施工质量检验17．DL/5190.5-2004电力建设施工及验收技术规范第5部分(热工仪表及控制装置)18．GB/T14285-2006继电保护和安全自动装置技术规程19．SD109-1983电能计量装置检验规程20．SD110-1983电测量指示仪表检验规程21．DL5009.1-2002电力建设安全工程规程22．火力发电厂基本建设工程启动及竣工验收规程(1996年版)(电力工业部电建[1996]159号文)23．电力建设工程工期定额(2006年版)24．火电施工质量检验及评定标准五、本定额是按电力建设工程现阶段施工组织设计、施工机械配备、合理的工期与正常的工作条件制订的。
山东省安装定额解释(电气)
《山东省安装工程消耗量定额》解释第二册《电气设备安装工程》1、配电箱安装定额的工作内容中有接地，接地的范围指哪些？答：定额中考虑的接地是箱体接地,即将箱体与已接地的金属体或接地线之间进行跨接。
2、多表电表箱、户内开关箱、插座箱、等电位箱等成品箱的安装各应使用什么定额项目？答：多表电表箱、户内开关箱、插座箱等成品箱的安装可按半周长执行配电箱安装相应定额子目；等电位箱安装可根据箱体大小按接线箱安装相应定额子目执行。
3、定额中配电箱安装是按成品箱考虑的，如在工程中需由施工单位自己组装，如何套用定额？答：如果配电箱非成品箱,由施工单位现场组装的话，除了按箱体半周长套用相应定额外，另按箱内配置的元、器件分别套用相应元、器件安装及箱内配线定额。
4、电机检查接线实际发生的工作内容（如仅是接线、接地、空载试运转等工作）与定额中考虑的不符,可否调整？答:定额包括的工作内容是根据规范的要求考虑的，一般不做调整。
如果实际工程中的工作内容与定额规定不同时,可根据实际按规定作补充定额.合同另有约定者从其约定。
5、风机盘管、空气幕、小型泵类等电气接线、调试应如何套定额?答：功率在0.75KW以下的小型电机的检查接线根据其功率大小执行微型电机检查接线（2—466、2-467）相应子目,其调试执行微型电机调试（2-1112)子目.6、电缆沿混凝土电缆沟支架敷设如何套用定额？同一根电缆敷设过程中有多种敷设方式时，如何计算工程量?答:沿混凝土电缆沟支架敷设按"电缆其他敷设"项目执行。
同一根电缆敷设过程中有多种敷设方式时，应按其最终定位的敷设方式分别计算工程量，套用相应定额.7、预分支电缆如何执行定额？答：预分支电缆按电缆不同截面分段计算工程量且分别套用相应定额。
8、100mm以内的电缆保护管如何执行定额？答：电缆保护管管径小于100mm时,应按配管配线章相应定额执行。
9、在计算电缆的预留长度时，对于工程量计算规则表2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电缆安装（030208）说明一、本章的电缆敷设定额适用于10kV以下的电力电缆和控制电缆敷设。
定额系按平原地区和厂内电缆工程的施工条件编制的，未考虑在积水区、水底、井下等特殊条件下的电缆敷设，厂外电缆敷设工程按本册10kV以下架空配电线路中的有关项目另计工地运输。
二、电缆在一般山地、丘陵地区敷设时，其定额人工乘以系数。
该地段所需的施工材料如固定桩、夹具等按实另计。
三、电缆敷设定额未考虑因波形敷设增加长度、弛度增加长度、电缆绕梁（柱）增加长度以及电缆与设备连接、电缆接头等必要的预留长度，该增加长度应计入工程量之内。
四、本章的电力电缆头定额均按铝芯电缆考虑，铜芯电力电缆头按同截面电缆头定额乘以系数，双屏蔽电缆头制作安装人工乘以系数。
五、电力电缆敷设定额均按三芯（包括三芯连地）考虑的，五芯电力电缆敷设定额乘以系数，六芯电力电缆乘以系数，每增加一芯定额增加30％，以此类推。
单芯电力电缆敷设按同截面电缆定额乘以。
截面400mm2以上至800mm2的单芯电力电缆敷设按400mm2电力电缆定额执行。
截面800～1000mm2的单芯电力电缆敷设按400mm2电力电缆乘以系数执行。
240mm2以上的电缆头的接线端子为异型端子，需要单独加工，可按实际加工价计算。
六、电缆沟挖填方定额亦适用于电气管道沟等的挖填方工作。
七、桥架安装：1.桥架安装包括运输、组对、吊装、固定；弯通或三、四通修改、制作组对，切割口防腐，桥架开孔，上管件，隔板安装，盖板安装，接地，附件安装等工作内容。
2.桥架支撑架定额适用于立柱、托臂及其他各种支撑架的安装。
本定额已综合考虑了采用螺栓、焊接和膨胀螺栓三种固定方式。
3.玻璃钢梯式桥架和铝合金梯式桥架定额均按不带盖考虑，如这两种桥架带盖，则分别执行玻璃钢槽式桥架定额和铝合金槽式桥架定额。
4.钢制桥架主结构设计厚度大于3mm时，定额人工、机械乘以系数。
5.不锈钢桥架按钢制桥架定额乘以系数。
八、本章电缆敷设系综合定额，已将裸包电缆、铠装电缆、屏蔽电缆等因素考虑在内，因此凡10kV以下的电力电缆和控制电缆均不分结构形式和型号，一律按相应的电缆截面和芯数执行相应定额。
九、电缆敷设定额及其相配套的定额中均未包括主材（又称装置性材料），另按设计和工程量计算规则加上定额规定的损耗率计算主材费用。
十、直径100mm以下的电缆保护管敷设执行本册配管、配线有关定额。
十一、竖直通道电缆敷设定额适用于20m（或6层）以上的高层建筑、高塔等建筑物的竖直通道内敷设电缆时使用，否则不适用。
十二、本章定额未包括下列工作内容：1.隔热层、保护层的制作、安装；2.电缆冬季施工的加温工作和在其他特殊施工条件下的施工措施费和施工降效增加费。
工程量计算规则一、直埋电缆的挖、填土（石）方，除特殊要求外，可按下表计算土方量。
直埋电缆的挖、填土（石）方量┏━━━━━━━━━━━━━━━━┯━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┓┃项目│电缆根数┃┃├───────────────┬────────────────┨┃│1～2 │每增一根┃┠────────────────┼───────────────┼────────────────┨┃每米沟长挖方量(m3) ││┃┗━━━━━━━━━━━━━━━━┷━━━━━━━━━━━━━━━┷━━━━━━━━━━━━━━━━┛注：1.两根以内的电缆沟，系按上口宽度600mm，下口宽度400mm，深度900mm计算的常规土方量（深度按规范的最低标准）；2.每增加一根电缆，其宽度增加170mm；3.以上土方量系按埋深从自然地坪起算，如设计埋深超过900mm时，多挖的土方量应另行计算。
二、电缆沟盖板揭、盖定额，按每揭或每盖一次以"延长米"计算，如又揭又盖，则按两次计算。
三、电缆保护管长度，除按设计规定长度计算外，遇有下列情况，应按以下规定增加保护管长度：1.横穿道路，按路基宽度两端各增加2m。
2.垂直敷设时，管口距地面增加2m。
3.穿过建筑物外墙时，按基础外缘以外增加1m。
4.穿过排水沟时，按沟壁外缘以外增加1m。
四、电缆保护管埋地敷设，其土方量凡有施工图注明的，按施工图计算；无施工图的，一般按沟深、沟宽按最外边的保护管两侧边缘外各增加工作面计算。
五、电缆敷设按单根以"延长米"计算。
一个沟内(或架上)敷设三根各长100m的电缆，应按300m计算,以此类推。
六、电缆敷设长度应根据敷设路径的不平和垂直敷设长度，按下表规定增加附加长度。
电缆敷设的附加长度┏━━┯━━━━━━━━━━━━━━━━━━━┯━━━━━━━┯━━━━━━━━━━━━━━━━━━┓┃序号│项目│预留长度│说明┃┠──┼───────────────────┼───────┼──────────────────┨┃1 │电缆敷设弛度、波形弯度、交叉│% │按电缆全长计算┃┠──┼───────────────────┼───────┼──────────────────┨┃2 │电缆进入建筑物││规范规定最小值┃┠──┼───────────────────┼───────┼──────────────────┨┃3 │电缆进入沟内或吊架时引上（下）预留││规范规定最小值┃┠──┼───────────────────┼───────┼──────────────────┨┃4 │变电所进线、出线││规范规定最小值┃┠──┼───────────────────┼───────┼──────────────────┨┃5 │电力电缆终端头││检修余量最小值┃┠──┼───────────────────┼───────┼──────────────────┨┃6 │电缆中间接线盒│两端各留│检修余量最小值┃┠──┼───────────────────┼───────┼──────────────────┨┃7 │电缆进控制、保护屏及模拟盘等│高+宽│按盘面尺寸┃┠──┼───────────────────┼───────┼──────────────────┨┃8 │高压开关柜及低压配电盘、箱││盘下进出线┃┠──┼───────────────────┼───────┼──────────────────┨┃9 │电缆至电动机││从电机接线盒起算┃┠──┼───────────────────┼───────┼──────────────────┨┃10 │厂用变压器││从地坪起算┃┠──┼───────────────────┼───────┼──────────────────┨┃11 │电缆绕过梁柱等增加长度│按实计算│按被绕物的断面情况计算增加长度┃┠──┼───────────────────┼───────┼──────────────────┨┃12 │电梯电缆与电缆架固定点│每处│规范最小值┃┗━━┷━━━━━━━━━━━━━━━━━━━┷━━━━━━━┷━━━━━━━━━━━━━━━━━━┛注：电缆的附加及预留的长度是电缆敷设长度的组成部分，应计入电缆长度工程量之内。
七、电缆终端头及中间头以"个"为计量单位。
电力电缆和控制电缆均按一根电缆有两个终端头考虑。
中间电缆头设计有图示的，按设计确定；设计没有规定的，按实际情况计算（或按平均250m一个中间头考虑）。
八、桥架安装以"10m"为计量单位。
九、吊电缆的钢索及拉紧装置，应按本册配管、配线的相应定额另行计算。
十、钢索的计算长度以两端固定点的距离为准，不扣除拉紧装置的长度。
控制设备及低压电器安装（030204）说明一、本章包括电气控制设备、低压电器的安装，盘、柜配线，焊（压）接线端子，基础槽、角钢的制作安装。
二、控制设备安装，除限位开关及水位电气信号装置外，其他均未包括支架制作安装。
发生时可执行本册变压器安装中铁构件制作、安装相应定额。
三、控制设备安装未包括的工作内容：1.二次喷漆及喷字。
2.电器及设备干燥。
3.焊、压接线端子。
4.端子板外部（二次）接线。
四、屏上辅助设备安装，包括标签框、光字牌、信号灯、附加电阻、连接片等，但不包括屏上开孔工作。
五、设备的补充油，按设备自带考虑。
六、盘、柜配线定额只适用于盘上小设备元件的少量现场配线，不适用于工厂的设备修、配、改工程。
七、等电位箱安装不适用于卫生间等电位盒安装。
工程量计算规则一、控制设备低压电器安装以"台"为计量单位。
集装箱式配电室安装以"10t"为计量单位。
以上设备安装均未包括基础槽钢、角钢的制作安装，其工程量应按相应定额另行计算。
二、盘、柜配线分不同规格，以"10m"为计量单位。
三、盘、箱、柜的外部进出线预留长度按下表计算。
盘、箱、柜的外部进出线预留长度单位：m/根┏━━┯━━━━━━━━━━━━━━━━━━━━━━━━━━┯━━━━━━┯━━━━━━━━━━━━┓┃序号│项目│预留长度│说明┃┠──┼──────────────────────────┼──────┼────────────┨┃1 │各种箱、柜、盘、板、盒│高+宽│盘面尺寸┃┠──┼──────────────────────────┼──────┼────────────┨┃2 │单独安装的铁壳开关、自动开关、刀开关、启动器、箱式电││从安装对象中心算起┃┃│阻器、变阻器││┃┠──┼──────────────────────────┼──────┼────────────┨┃3 │继电器、控制开关、信号灯、按钮、熔断器等小电器││从安装对象中心算起┃┠──┼──────────────────────────┼──────┼────────────┨┃4 │分支接头││分支线预留┃┗━━┷━━━━━━━━━━━━━━━━━━━━━━━━━━┷━━━━━━┷━━━━━━━━━━━━┛四、配电板制作安装及包铁皮，按配板图示外形尺寸，以"m2"为计量单位。
五、焊（压）接线端子定额只适用于导线，电缆终端头制作安装定额中已包括压接线端子，不得重复计算。
六、端子板外部接线按设备盘、箱、柜、台的外部接线图计算，以"10个"为计量单位。
七、开关、按钮安装的工程量，应区别开关、按钮安装形式，开关、按钮种类，开关极数以及单控与双控，以"10套"为计量单位计算。
八、插座安装的工程量，应区别电源相数、额定电流、插座安装形式、插座插孔个数，以"10套"为计量单位计算。
九、安全变压器安装的工程量，应区别安全变压器容量，以"台"为计量单位计算。
