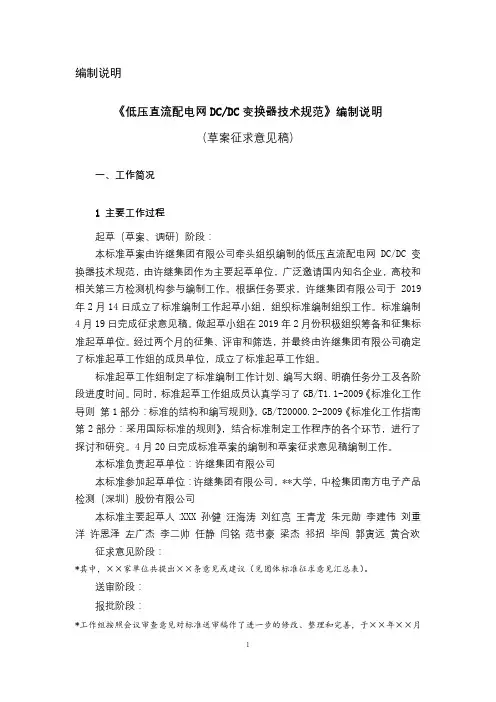

《低压直流配电网DCDC变换器技术规范》编制说明(草案征求意见稿)【模板】
编制说明《低压直流配电网DC/DC变换器技术规范》编制说明（草案征求意见稿）一、工作简况1 主要工作过程起草（草案、调研）阶段：本标准草案由许继集团有限公司牵头组织编制的低压直流配电网DC/DC变换器技术规范，由许继集团作为主要起草单位，广泛邀请国内知名企业，高校和相关第三方检测机构参与编制工作。
根据任务要求，许继集团有限公司于2019年2月14日成立了标准编制工作起草小组，组织标准编制组织工作。
标准编制4月19日完成征求意见稿。
做起草小组在2019年2月份积极组织筹备和征集标准起草单位。
经过两个月的征集、评审和筛选，并最终由许继集团有限公司确定了标准起草工作组的成员单位，成立了标准起草工作组。
标准起草工作组制定了标准编制工作计划、编写大纲、明确任务分工及各阶段进度时间。
同时，标准起草工作组成员认真学习了GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写规则》，GB/T20000.2-2009《标准化工作指南第2部分：采用国际标准的规则》，结合标准制定工作程序的各个环节，进行了探讨和研究。
4月20日完成标准草案的编制和草案征求意见稿编制工作。
本标准负责起草单位：许继集团有限公司本标准参加起草单位：许继集团有限公司，**大学，中检集团南方电子产品检测（深圳）股份有限公司本标准主要起草人：XXX 孙健汪海涛刘红亮王青龙朱元勋李建伟刘重洋许恩泽左广杰李二帅任静闫铭范书豪梁杰祁招毕闯郭寅远黄合欢征求意见阶段：*其中，××家单位共提出××条意见或建议（见团体标准征求意见汇总表）。
送审阶段：报批阶段：*工作组按照会议审查意见对标准送审稿作了进一步的修改、整理和完善，于××年××月形成了标准报批稿、编制说明及其它相关文件，报至××××专业分会。
2 主要参加单位和工作组成员及其所做的工作本标准由许继集团有限公司 **大学中检集团南方电子产品测试（深圳）股份有限公司共同负责起草。

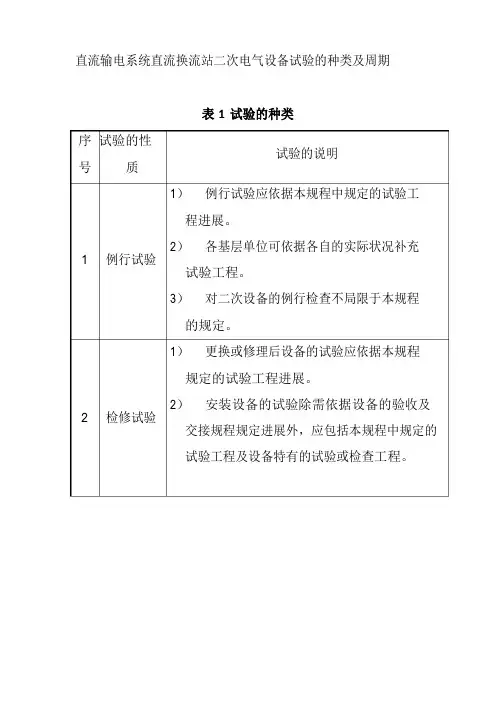

直流输电系统直流换流站二次电气设备试验的种类及周期
直流输电系统直流换流站二次电气设备试验的种类及周期表1 试验的种类序试验的性号质1例行试验2检修试验试验的说明1）例行试验应依据本规程中规定的试验工程进展。
2）各基层单位可依据各自的实际状况补充试验工程。
3）对二次设备的例行检查不局限于本规程的规定。
1）更换或修理后设备的试验应依据本规程规定的试验工程进展。
2）安装设备的试验除需依据设备的验收及交接规程规定进展外，应包括本规程中规定的试验工程及设备特有的试验或检查工程。
3诊断试验1）诊断试验指针对二次设备事故分析或存在某种缺陷的状况下进展的试验，包括设备设备改造后的试验、检修或更换一次设备后二次电气设备需进展的试验、运行中觉察特别状况后的试验以及事故后的试验。
2）诊断试验的试验工程应但不仅限于从本规程所列试验工程中选取，还可能包括需要进展的系统试验等。
表2 例行试验中的试验周期及要求序定期试验的种类和周期设备名称号1.投入运行后的3 年内及投运后第8 年宜进展一次较全面的检修试验。
1极控系统 2. 考虑到电子元器件的寿命，投运后8 年内应依据本规程的规定进展例行试验，8 年后宜依据实际状况缩短例行试验周期。
1.投入运行后的3 年内及投运后第8 年宜进展一次较全面的检修试验。
2站控系统 2. 考虑到电子元器件的寿命，投运后8 年内应依据本规程的规定进展例行试验，8 年后宜依据实际状况缩短例行试验周期。
SCADA 系3统GPS 对时4系统沟通保护5装置1.投入运行后的3 年内及投运后第8 年宜进展一次较全面的检修试验。
2.考虑到电子元器件的寿命，投运后8 年内应依据本规程的规定进展例行试验，8 年后宜依据实际状况缩短例行试验周期。
1.输出信号准确度及大局部对时精度试验周期为3 年。
2.其它的试验依据本规程规定进展。
1.投入运行后的一年内宜进展一次较全面的检修试验。
2.电气量保护校验等试验工程每6 年进展一次。
3.线路保护的带通道试验每3年进展一次。
4.非电量保护试验每1年进展一次。
南方电网公司10kV及以下业扩受电工程典型设计技术导则及图集(2018版)修编说明
南方电网市场〔2019〕1号附件210kV及以下业扩受电工程典型设计技术导则及图集（2018版）修编说明市场营销部（农电管理部）二○一八年十二月修编概述:•以《南方电网公司10kV及以下业扩受电工程典型设计（2014版）》的《技术导则》和《图集》为蓝本进行修编。
•通过收集、分析和研究《典设》应用中的意见和建议，遵循国家、行业相关标准并按照经济、安全、和提高效率等原则进行修编。
•修编主要内容：新增了充电桩、发电车快速接入装置、断路器自动化成套设备、纵旋式开关设备等新型电气设施，并新增了多电源一点接地的低压系统、电缆阻燃等级、封闭式母线、剩余电流保护装置、电涌保护器、配电站层高的设置要求、继电保护数据表格等的使用原则和应用要求等内容，同时修编了负荷密度表、公用配电站容量配置等内容，删除了涉及光伏的部分内容。
•《图集》的图纸图号统一由原CSG-10YK-**-**修改为CSG-2018-10YK-**-**，修编说明中没有描述的图纸均指其与对应原图图名一致，该图纸内容没有修改。
一、《技术导则》修编内容1 前言及范围增加了技术导则的前言。
2 规范性引用文件（1）电监安全[2008]43 号《关于加强重要电力客户供电电源及自备应急电源配置监督管理的意见》规范更新为《GB/Z 29328重要电力用户供电电源及自备应急电源配置技术规范》（2）《GB 50045 高层民用建筑设计防火规范》更新为《GB 50016建筑设计防火规范》（3）《GB 50053 10kV及以下变电所设计规范》更新为《GB 5005320kV及以下变电所设计规范》（4）将《中国南方电网公司10kV 和35kV 配网标准设计（V1.0版）》更新为《中国南方电网公司标准设计和典型造价V2.1》（5）增加引用以下相关规范或文件：GB/T 12326 《电能质量电压波动和闪变》GB/T 15543《电能质量三相电压不平衡》DL∕T 5725 《35kV及以下电力用户变电所建设规范》DL/T621 《交流电气装置的接地》DL/T5044 《电力工程直流系统设计技术规定》GB/T50063 《电力装置电测量仪表装置设计规范》GB/T 50064 《交流电气装置的过电压保护和绝缘配合设计规范》GB／T 36040 《居民住宅小区电力配置规范》Q/CSG 1203004.3 《南方电网公司20KV及以下电网装备技术导则》Q/CSG 1207001 《中国南方电网有限责任公司配电网安健环设施标准》《南方电网公司电能计量装置典型设计》3术语和定义（1）按最新南网要求，更新了的南方电网供电区域划分标准（3.5 供电区分类）（2）根据GB50016-2014的最新民用建筑的分类描述，修改了高层建筑的定义。
母联分段保护2技术规范
母联（分段）保护通用技术规范本规范对应的专用技术规范目录序号名称编号1 母联（分段）保护1101011-0220/0330/0500/0750-01母联（分段）保护采购标准技术规范使用说明1、本物资采购标准技术规范分为标准技术规范通用部分和标准技术规范专用部分。
2、项目单位根据需求选择所需设备的技术规范。
技术规范通用部分条款、专用部分标准技术参数表和使用条件表固化的参数原则上不能更改。
3、项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分“项目单位技术差异表”，并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：①改动通用部分条款及专用部分固化的参数；②项目单位要求值超出标准技术参数值范围；③根据实际使用条件，需要变更环境温度、湿度、海拔高度、耐受地震能力、用途和安装方式等要求。
经招标文件审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分表格中，随招标文件同时发出并视为有效，否则将视为无差异。
4、投标人逐项响应技术规范专用部分中“1标准技术参数表”、“2项目需求部分”和“3投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的投标人响应部分的表格。
投标人还应对项目需求部分的“项目单位技术差异表”中给出的参数进行响应。
“项目单位技术差异表”与“标准技术参数表”和“使用条件表”中参数不同时，以差异表给出的参数为准。
投标人填写技术参数和性能要求响应表时，如有偏差除填写“投标人技术偏差表”外，必要时应提供证明参数优于招标人要求的相关试验报告。
5、对扩建工程，如有需要，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。
6、技术规范范本的页面、标题等均为统一格式，不得随意更改。
7、一次设备的型式、电气主接线和一次系统情况对二次设备的配置和功能要求影响较大，应在专用部分中详细说明。
继电保护通用技术规范（2018年试行版）
继电保护通用技术规范（2018年试行版）Q/CSG 中国南方电网有限责任公司企业标准继电保护通用技术规范（2018年试行版）General specification for power system protection中国南方电网有限责任公司发布目录前言........................................................................................................................... ....................... I II 1范围. (1)2规范性引用文件 (1)3术语和定义 (2)4缩略语 (3)5总则 (3)6装置技术要求 (4)7屏柜要求 (22)8直流电源配置技术原则 (26)9二次回路及抗干扰技术要求 (27)10试验方法 (30)11检验规则 (35)12标志、包装、运输和贮存 (36)13其他 (37)14与相关标准的衔接 (38)附录A （资料性附录）保护定值信息文件化规范 (39)附录B （资料性附录）保护档案文件化规范 (56)附录C （资料性附录）保护状态信息文件化规范 (60)附录D （资料性附录）保护告警信息文件化规范 (63)附录E （资料性附录）网络压力测试方案 (71)附录F （资料性附录）IED物理端口描述及站控层双网配置示例(74)附录G （资料性附录）装置对外通讯映射目录汇总 (76)附录H （资料性附录）文件化信息点汇总 (77)II前言本技术规范遵循《南方电网电力装备技术导则》（Q/CSG 1203005-2015）规定的技术原则，根据GB/T 1.1-2009相关规则编制。
本规范旨在通过规范南方电网10kV~500kV线路及辅助保护、断路器保护、T区（短引线）保护、母线保护、变压器保护、高压并联电抗器保护、低压补偿装置保护、发电机保护、智能录波器（故障录波装置）、行波测距、智能终端等装置的通用技术条件、基本要求，提高继电保护设备的标准化水平，为继电保护的制造、设计、运行、管理和维护工作提供有利条件，提升继电保护运行、管理水平。
直流输电系统直流换流站二次电气设备检修和试验规程
附件四直流输电系统直流换流站二次电气设备检修和试验规程目录前言 (2)1范围 (4)2规范性引用文件 (4)3术语和定义 (5)4总则 (6)5试验的种类及周期 (7)6试验前的准备工作及要求 (9)7极控系统 (10)8站控系统 (14)9SCADA系统 (18)10GPS装置 (21)11交流保护装置 (23)12直流保护装置 (28)13安全自动装置 (32)14二次电压、电流回路 (35)15控制、信号及跳合闸回路 (37)16继电器 (37)17表计、传感器、变送器 (40)18电能计量系统 (41)19通信装置 (43)20阀冷却系统 (48)21站用直流蓄电池 (50)22蓄电池充电装置 (51)23UPS电源 (54)24交直流配电屏及直流接地检测装置 (55)25消防系统 (55)26空调系统 (60)27安保监控系统 (62)28水处理系统 (63)29电梯 (66)前言随着龙政直流和江城直流工程相继投产和国内±500KV直流工程快速发展，直流输电系统直流换流站设备维护、检修和试验工作迫切需要一套相应的规程来规范现场设备检修和试验工作。
2004年3月，国家电网公司原生产运营部委托中国电力科学院对葛洲坝换流站和南桥换流站设备检修、试验情况以及国际上直流换流站设备检修和试验进行了充分调研，确定了在原葛洲坝换流站《检修规程》和《试验规程》的基础上，依据设备维护手册的编制原则。
2004年9月，国家电网公司原生产运营部委托宜昌超高压管处起草了《直流输电系统直流换流站高压电气设备检修规程》、华东电力试验研究院和常州超高压管理处起草了《直流输电系统直流换流站二次电气设备检修和试验规程》、湖北电力试验研究院和宜昌超高压管理处起草了《直流输电系统直流换流站高压电气设备预防性试验规程》。
2004年11月，国家电网公司原生产运营部组织国内有关单位的相关专家对上述三个规程所列的检修和试验项目、周期和标准进行了逐条讨论，会后负责起草单位按专家意见对规程进行了全面修改，并将修改稿报国家电网公司原生产运营部，形成试行稿。
国网新版TTU技术规范-2018年7月
b) 管理数据流可通过 NETCONF RPC 协议，传输设备管理、容器管理和应用软件管理等管理相关 数据。
5.5.3 终端本地通信 a) 本地通信应支持 RS-232、RS-485、电力线载波、微功率无线等方式； b) RS-232/RS-485 接口传输速率可选用 9600bit/s、19200bit/s； c) 以太网接口传输速率应为 10 /100Mbit/s 自适应。
GB/T 2423.1 电工电子产品环境试验 第 2 部分：试验方法 试验 A: 低温 GB/T 2423.2 电工电子产品环境试验 第 2 部分：试验方法 试验 B: 高温 GB/T 2423.3 电工电子产品环境试验 第 2 部分：试验方法 试验 C: 恒温湿热方法 GB/T 4208 外壳防护等级（IP 代码） GB/T 5095（所有部分）电子设备用机电元件 基本试验规程及测量方法 GB/T 11022 高压开关设备和控制设备标准的共用技术要求 GB/T13729 远动终端设备 GB/T 15153.1 远动设备及系统 第 2 部分：工作条件 第 1 篇：电源和电磁兼容性 GB/T 14285 继电保护和安全自动装置技术规程 GB/T 14598 量度继电器和保护装置 GB/T 16935.1-2008 低压系统内设备的绝缘配合 第 1 部分：原理、要求和试验 GB/T 17626.4 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验 GB/T 17626.9 电磁兼容 试验和测量技术 脉冲磁场抗扰度试验 GB/T 17215.322 交流电测量设备 特殊要求第 22 部分：静止式有功电能表（0.2S 级和 0.5S 级） GB/T 17441 交流电度表符号 DL/T 634.5101 远动设备及系统 第 5-101 部分：传输规约 基本远动任务配套标准 DL/T 634.5104 远动设备及系统 第 5-104 部分：传输规约 采用标准传输协议集的 IEC 60870-5-101 网络访问 DL/T 645 多功能电能表通信协议 DL/T 698.45 电能信息采集与管理系统 第 4-5 部分：通信协议—面向对象的数据交换协议 DL/T 721 配电网自动化系统远方终端 Q/GDW 1376.1-2013 电力用户用电信息采集系统通信协议 第 1 部分：主站与采集终端通信协议 Q/GDW 1376.2-2013 电力用户用电信息采集系统通信协议 第 2 部分：集中器本地通信模块接口协 议 国家发展和改革委员会 2014 年第 14 号令《电力监控系统安全防护规定》 国家能源局国能安全[2015] 36 号《电力监控系统安全防护总体方案》 国家电网运检三〔2017〕6 号 国网运检部关于做好“十三五”配电自动化建设应用工作的通知
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交直流混合配电网二次装置
技术规范
编制说明
目次
1编制背景 (14)
2编制主要原则 (14)
3与其他标准文件的关系 (14)
4主要工作过程 (15)
5标准结构和内容 (15)
6条文说明 (15)
1编制背景
近年来的研究成果表明，基于柔性直流技术的交直流混合配电网更适合现代城市配电网的发展。
交直流混合配电网可更好地接纳分布式电源和直流负荷，可缓解城市电网站点走廊有限与负荷密度高的矛盾，同时在负荷中心提供动态无功支持，可提高系统安全稳定水平并降低损耗。
交直流混合配电网是配电网的一个重要发展趋势，可提升城市配电系统的电能质量、可靠性与运行效率。
柔性直流互联装置接入配网后，产生新的故障特征及控制难题，传统交流系统保护控制装置将不适用。
交直流混合合配电网二次装置可有效解决含柔性直流互联装置的交直流混合配电网保护和安全稳定控制问题，提升配网可靠性。
本标准编制主要目的，促进柔性直流技术在配电领域健康、有序发展，提升配电网灵活主动控制的能力，为交流10kV（20kV）/直流±10kV及以下的交直流混合合配电网二次装置的生产应用提供规范化导则。
2 编制主要原则
本标准根据以下原则编制：
a) 标准编制的原则是遵守现有相关法律、条例、标准和导则等，兼顾配电网运行和交
直流混合配电网发展的要求；
b) 本标准的出发点和基本原则是保障交直流混合配电网的安全和稳定，简化交流
10kV（20kV）/直流±10kV及以下的交直流混合配电网二次设备，同时尽量使条文
具有较好的可操作性，便于理解、引用和实施；
c) 本标准的编制兼顾了现有电网结构和配置，以及柔性直流互联装置的技术水平，在
不需要大量投资改变交流二次装置的基础上发展交直流混合配电网。
3 与其他标准文件的关系
本标准与相关技术领域的国家现行法律、法规和政策保持一致。
本标准参考并引用了DL/Z 1697-2017柔性直流配电系统用电压源换流器技术导则、DL/T 584 -2007 3kV～110kV电网继电保护装置运行整定规程、DL/T 478—2013 《继电保护和安全自动装置通用技术条件》、DL/T 634.5101 《远动设备及系统第5-101部分:传输规约基本远动任务配套标准》、DL/T 634.5104 《远动设备及系统第 5-104 部分：传输规约采用标准传输协议集的 IEC60870-5-101 网络访问》。
本标准不涉及专利、软件著作权等知识产权问题。
4 主要工作过程
2018年1月，根据中电联配电网规划委员会要求启动编制工作。
2018年2月，确立编研工作的总体目标，构建编制工作小组，开展课题前期研究工作。
2018年7月，完成标准大纲编写，组织召开《技术规范》编写大纲研讨会，确定了《技
术规范》基本框架。
2018年10月，完成征求意见稿编写，由国电南瑞组织，对《技术规范》在召开征求意见稿专家评审会征求意见。
2017年11月，修改形成标准送审稿。
5 标准结构和内容
本标准的主要结构和内容如下：
本标准主题章分为4章，由工作条件、技术要求、检验规则和标志、包装、贮存、运输组成。
第4章“工作条件”，规定了保护测控安自装置在环境温度、湿度、海拔高度、抗震能力等工作条件下的性能要求。
第5章“技术要求”，明确装置的技术参数要求、通信要求、功能及基本性能特性等技术指标。
第6章“检验规则”，规定了装置的型式试验及出厂检验项目和依据。
第7章“标志、包装、贮存、运输”，规定了装置的标志、包装、贮存、运输要求。
6 条文说明
第5.2条明确了交直流混合配电网保护测控安自装置的信息交互要求，为了适应柔性直流互联装置的接入，规定装置具备与配电主站与柔性互联装置通信的要求。
第5.3.3条规定了装置的故障诊断与隔离功能要求，包括故障定位、故障隔离及柔性互联装置的工作模式切换命令下发。
第5.3.4条规定了装置应具备网络运行模式判断及切换功能，包括确定系统运行方式、故障前后运行方式切换控制。
第6.1条规定了装置检验规则，应包括保护、测控功能的检测。
