汽车制动阀工作原理.pptx
• 加热器m可防止阀门e等元件被冻住，从而能避免工作故障发生。
技术参数
• 1、工作介质：压缩空气 • 2、工作温度范围：-40℃~+80℃ • 3、最大工作压力：1550KPa • 4、调压阀切断压力：810±20KPa 或用户指定 • 5、压力调节范围：60 ~ 130KPa • 6、工作电压：直流24V • 7、自动开启温度：7±6℃ • 8、自动切断温度：29.3±5℃
四回路保护阀
• 四回路保护阀用于多回路 气制动系统中,保证系统中 各回路阀的相对独立性。 • 压缩空气由1口进入四回 路保护阀后,分别由21、22、 23、24四个出气口分为四
条 相互独立的管路。当其中的 一条或几条回路中产生压力 骤降（如管路破裂或大量泄 漏等）时，四回路保护阀自 动关闭压力骤降的管路，气 源能照常向其他回路供气， 只是最大气压稍许降低 ， 不影响其他回路工作。
• 当21口压力达到切断压力时，排气阀门e打 开，1口压缩空气从3口排出，空压机卸荷。 同时21口的干燥空气通过通道s、G腔、分 子筛a、环形通道h、滤芯g、A腔、C腔、阀 门e，从3口排出，对分子筛a进行反吹。
• 当21口压力下降一定数值后，E腔压力低于 F腔，膜片o左移，关闭反吹通道s，反吹停 止。
坚持认真，实现最佳
2007.04
气制动系统的特点
• 能产生比较大的制动力 • 制动控制力可以根据需要设计 • 体积较大 • 成本较高 • 能耗较高 • 产生排气噪音
气压制动系统的组成
• 空气制备系统 • 行车制动系统 • 驻车制动系统
卸荷阀
• 自动调节制动系统 的工作压力，防止 气路过载，除去水、 油等污染物，并能 通过取气接头向轮 胎充气。
工作原理
• 压缩空气从1口进入A腔经由滤清器c、单向阀门b、从21 口输出，同时一部分压缩空气经过小孔到达B腔。当系统 压力达到810±20KPa时，膜片总成e克服弹簧f的预紧压力 而上移，阀门g打开，压缩空气到达C腔，推动活塞m往下 移动 ，打开排气阀门n，气流经排气阀门n从排气口3排出， 空压机卸荷。当21口的压力下降了60~130KPa时，由于B 腔压力下降，膜片总成e下移，将阀门g关闭， C腔压缩空 气从小孔排出，在弹簧h的作用下，活塞m上移将排气阀 门n关闭，空压机恢复向系统供气。
工作原理
• 来自空气干燥器的压缩空气通过1口进入四回路保护阀，通过 单向阀（h,j,q,r）进入系统的四条回路。同时，在阀门 （g,k,p,s）下也建立起压力，当达到设置的开启压力时，阀 门打开，膜片（f,i,o,t）克服弹簧（e,m,n,u）力鼓起。阀门 （g,k,p,s）打开，压缩空气通过21、22口流入行车制动系统 的1回路贮气筒和2回路贮气筒，通过23、24口进入3、4回路。 3回路给汽车的紧急制动和停车制动系统供气，也为挂车提供 气源。4回路为辅助系统供气。
气制动阀
• 在双回路主制动系统的制 动实施过程和释放过程中 实现灵敏的随动控制。该 阀为双腔串联活塞式结构, 上、下腔分别向后制动室 和前制动室提供基本相同 的控制气压。由驾驶员直 接控制，用作行车制动。 当一腔的供气源被切断或 它控制的工作管路损坏时， 另一腔仍能照常工作，且 输出特性不变，因此大大 提高了行车的安全性。
苏州金龙35XG1-11010
• 与其他型号的干燥器相比， 只有反吹截止阀部份的结 构不同，其余部份的工作 原理及结构相同。
• 压缩空气从21口流出的同 时，经过通道i到达H腔， 克服弹簧力后顶开阀门q 到达F腔，使F腔压力低于 E腔压力一定数值，膜片右移，E腔通过通道s与G 腔相通。
苏州金龙35XG1-11010
• 向轮胎充气时，接上轮胎充气装置，此时附加阀杆d向下 移动，阀门k将21口隔开，贮气筒处于被隔开状态，压缩 空气从1-2口流入轮胎。当阀杆d处于中间位置时，可由外 部气源向贮气筒充气。
技术参数
• 1、工作介质：压缩空气 • 2、最大工作压力：1.5Mpa • 3、工作环境温度：-40℃~+100℃ • 4、工作介质温度：-40℃~+150℃ • 5、切断压力:810±20KPa 或用户指定 • 6、压力调节范围：60 ~ 130KPa
干燥器
• 利用分子筛吸附来自压缩机的 压缩空气中的水份，从而清洁 和干燥整个制动管路。有效地 解决了因积水和油污引起制动 系统内金属件锈蚀、橡胶件龟 裂、润滑脂分解、管路堵塞等 故障，延长了制动元件的寿命。
• 加热器能保证整个装置在低温 环境下不会被冻住，提高了行 车安全性。
• 调压阀功能:具有调节整车工作 气压的功能，当整个系统压力 高于设定压力值时，调压部份 打开排气阀门，使进气口的压 缩空气直接通向大气卸荷。
• 在空压机卸荷的同时，再生贮气筒内的压缩空气经过通道C、 干燥剂a、环形通路K、干燥滤网I、通路E、排气阀门e从排气 口排出，从而将干燥剂a吸附的水分通过反吹气流排出。
• 当21口的压力下降了60-130KPa时，由于D腔压力下降，膜片 总成g左移，阀门n关闭， B腔压缩空气从小孔排出，在弹簧的 作用下，活塞d上移将排气阀门e关闭，空压机恢复向系统供气， 整个干燥过程重新开始。
• 如果行车制动的一条回路失效，其它三条回路的空气从失效回 路中泄露，直到达到关闭压力。弹簧力使得阀门（e,m,n,u） 关闭。如果2、3、4回路中空气泄露，将再一次被充入，直到 达到失效回路的设置开启压力。如果其它回路失效，完好回路 的压力保护过程以同样的方法进行。
技术参数
• 使用温度范围：-40℃~+80℃ • 最大工作气压： 1MPa • 开启压力：0.59Mpa • 最低保险气压：0.42Mpa
工作原理
• 压缩空气经1口进入A腔，通过干燥滤网I、环形通路K到达干燥 器的上部，气流经干燥剂a时，水分被干燥剂a吸附并滞留其表 面上，干燥气流经过通道C后、一部分经22口流到再生贮气筒。 一部分单向阀流到21口，同时部分压缩空气从斜孔l进入D腔， 作用在膜片总成g上，当系统气压超过弹簧预紧压力时，g带动 阀门n向右移动，打开阀门n，压缩空气进入B腔，推动活塞d 往下移动 ，打开排气阀门e，空压机卸荷。
技术参数
• 1、工作介质：压缩空气 • 2、工作温度范围：-40℃~+80℃ • 3、最大工作压力：1550KPa • 4、调压阀切断压力：810±20KPa 或用户指定 • 5、压力调节范围：60 ~ 130KPa • 6、工作电压：直流24V • 7、自动开启温度：7±6℃ • 8、自动切断温度：29.3±5℃
四回路保护阀
• 四回路保护阀用于多回路 气制动系统中,保证系统中 各回路阀的相对独立性。 • 压缩空气由1口进入四回 路保护阀后,分别由21、22、 23、24四个出气口分为四
条 相互独立的管路。当其中的 一条或几条回路中产生压力 骤降（如管路破裂或大量泄 漏等）时，四回路保护阀自 动关闭压力骤降的管路，气 源能照常向其他回路供气， 只是最大气压稍许降低 ， 不影响其他回路工作。
• 当21口压力达到切断压力时，排气阀门e打 开，1口压缩空气从3口排出，空压机卸荷。 同时21口的干燥空气通过通道s、G腔、分 子筛a、环形通道h、滤芯g、A腔、C腔、阀 门e，从3口排出，对分子筛a进行反吹。
• 当21口压力下降一定数值后，E腔压力低于 F腔，膜片o左移，关闭反吹通道s，反吹停 止。
坚持认真，实现最佳
2007.04
气制动系统的特点
• 能产生比较大的制动力 • 制动控制力可以根据需要设计 • 体积较大 • 成本较高 • 能耗较高 • 产生排气噪音
气压制动系统的组成
• 空气制备系统 • 行车制动系统 • 驻车制动系统
卸荷阀
• 自动调节制动系统 的工作压力，防止 气路过载，除去水、 油等污染物，并能 通过取气接头向轮 胎充气。
工作原理
• 压缩空气从1口进入A腔经由滤清器c、单向阀门b、从21 口输出，同时一部分压缩空气经过小孔到达B腔。当系统 压力达到810±20KPa时，膜片总成e克服弹簧f的预紧压力 而上移，阀门g打开，压缩空气到达C腔，推动活塞m往下 移动 ，打开排气阀门n，气流经排气阀门n从排气口3排出， 空压机卸荷。当21口的压力下降了60~130KPa时，由于B 腔压力下降，膜片总成e下移，将阀门g关闭， C腔压缩空 气从小孔排出，在弹簧h的作用下，活塞m上移将排气阀 门n关闭，空压机恢复向系统供气。
工作原理
• 来自空气干燥器的压缩空气通过1口进入四回路保护阀，通过 单向阀（h,j,q,r）进入系统的四条回路。同时，在阀门 （g,k,p,s）下也建立起压力，当达到设置的开启压力时，阀 门打开，膜片（f,i,o,t）克服弹簧（e,m,n,u）力鼓起。阀门 （g,k,p,s）打开，压缩空气通过21、22口流入行车制动系统 的1回路贮气筒和2回路贮气筒，通过23、24口进入3、4回路。 3回路给汽车的紧急制动和停车制动系统供气，也为挂车提供 气源。4回路为辅助系统供气。
气制动阀
• 在双回路主制动系统的制 动实施过程和释放过程中 实现灵敏的随动控制。该 阀为双腔串联活塞式结构, 上、下腔分别向后制动室 和前制动室提供基本相同 的控制气压。由驾驶员直 接控制，用作行车制动。 当一腔的供气源被切断或 它控制的工作管路损坏时， 另一腔仍能照常工作，且 输出特性不变，因此大大 提高了行车的安全性。
苏州金龙35XG1-11010
• 与其他型号的干燥器相比， 只有反吹截止阀部份的结 构不同，其余部份的工作 原理及结构相同。
• 压缩空气从21口流出的同 时，经过通道i到达H腔， 克服弹簧力后顶开阀门q 到达F腔，使F腔压力低于 E腔压力一定数值，膜片右移，E腔通过通道s与G 腔相通。
苏州金龙35XG1-11010
• 向轮胎充气时，接上轮胎充气装置，此时附加阀杆d向下 移动，阀门k将21口隔开，贮气筒处于被隔开状态，压缩 空气从1-2口流入轮胎。当阀杆d处于中间位置时，可由外 部气源向贮气筒充气。
技术参数
• 1、工作介质：压缩空气 • 2、最大工作压力：1.5Mpa • 3、工作环境温度：-40℃~+100℃ • 4、工作介质温度：-40℃~+150℃ • 5、切断压力:810±20KPa 或用户指定 • 6、压力调节范围：60 ~ 130KPa
干燥器
• 利用分子筛吸附来自压缩机的 压缩空气中的水份，从而清洁 和干燥整个制动管路。有效地 解决了因积水和油污引起制动 系统内金属件锈蚀、橡胶件龟 裂、润滑脂分解、管路堵塞等 故障，延长了制动元件的寿命。
• 加热器能保证整个装置在低温 环境下不会被冻住，提高了行 车安全性。
• 调压阀功能:具有调节整车工作 气压的功能，当整个系统压力 高于设定压力值时，调压部份 打开排气阀门，使进气口的压 缩空气直接通向大气卸荷。
• 在空压机卸荷的同时，再生贮气筒内的压缩空气经过通道C、 干燥剂a、环形通路K、干燥滤网I、通路E、排气阀门e从排气 口排出，从而将干燥剂a吸附的水分通过反吹气流排出。
• 当21口的压力下降了60-130KPa时，由于D腔压力下降，膜片 总成g左移，阀门n关闭， B腔压缩空气从小孔排出，在弹簧的 作用下，活塞d上移将排气阀门e关闭，空压机恢复向系统供气， 整个干燥过程重新开始。
• 如果行车制动的一条回路失效，其它三条回路的空气从失效回 路中泄露，直到达到关闭压力。弹簧力使得阀门（e,m,n,u） 关闭。如果2、3、4回路中空气泄露，将再一次被充入，直到 达到失效回路的设置开启压力。如果其它回路失效，完好回路 的压力保护过程以同样的方法进行。
技术参数
• 使用温度范围：-40℃~+80℃ • 最大工作气压： 1MPa • 开启压力：0.59Mpa • 最低保险气压：0.42Mpa
工作原理
• 压缩空气经1口进入A腔，通过干燥滤网I、环形通路K到达干燥 器的上部，气流经干燥剂a时，水分被干燥剂a吸附并滞留其表 面上，干燥气流经过通道C后、一部分经22口流到再生贮气筒。 一部分单向阀流到21口，同时部分压缩空气从斜孔l进入D腔， 作用在膜片总成g上，当系统气压超过弹簧预紧压力时，g带动 阀门n向右移动，打开阀门n，压缩空气进入B腔，推动活塞d 往下移动 ，打开排气阀门e，空压机卸荷。
合集下载
汽车制动原理 ppt课件
O形圈
开关
滑动销 套筒环
缸体
PPT课件
串联双腔式制动主缸
3
第3节 液压制动操纵机构 3.2 制动主缸、轮缸及制动液 1.制动主缸
踩下制动踏板——推杆前移——第一活塞左移——第二活塞左移
右腔出油
左腔出油
解除制动时，活塞在弹簧作用下回位，高压油液从制动管路流回制动主缸。
PPT课件
4
第3节 液压制动操纵机构 3.2 制动主缸、轮缸及制动液 1.制动主缸
PPT课件
23
第4节 气压制动操纵机构
4.1 气压制动操纵机构的管路布置
① 供能管路
气压制动系统各元件之间的连接管路有3种： ② 促动管路
③ 操纵管路
PPT课件
24
第4节 气压制动操纵机构 4.2 气压制动操纵机构的供能装置
①储气筒：产生气压能的空压机和积储气压能； ②调压阀和安全阀：将气压限制在安全范围内； ③进气滤清器、排气滤清器、管道滤清器、油水分离器、空气
阀柱 支承
活塞
轮顺时针偏转3上移5上
阀管
移关闭进气口排气口打
开驻车制动气室的压缩空
弹簧
气经10排气通道排出动力 弹簧11实施制动.
空 压 机
继动阀
PPT课件
34
第4节 气压制动操纵机构 4.3 气压制动操纵机构的控制装置 2.手控制动阀
解除制动：凸轮逆时针偏转圆盘阀 柱3下移关闭排气通道开启进气口 驻车制动气室的压缩空气使10动作 储气罐压力进入制动气室-压缩动 力弹簧11解除制动. 在车行驶过程中,驻车/应急制动气室 中的动力弹簧11一直处于被压缩状态.
卸荷原理：储气筒的压力达到一 定值----调压阀膜片组件上移---芯 管上移-----芯管下阀门关闭-----储 气筒气压作用在卸荷柱塞上方-----柱塞下移----顶开进气阀门----空 压机处于空转状态。
单独制动阀课件
单独制动阀课件汇报人：日期:•单独制动阀概述•单独制动阀工作原理•单独制动阀性能要求目录•单独制动阀选型与安装•单独制动阀调试与维护•单独制动阀发展趋势与展望01单独制动阀概述单独制动阀是铁路货车空气制动系统中用于控制制动缸充气或排气的部件。
定义在空气制动系统中，单独制动阀用于根据指令控制制动缸的充气和排气，从而实现列车的制动和缓解操作。
作用定义与作用单独制动阀主要由阀体、阀杆、橡胶膜板、O型圈等组成。
结构当制动缸需要充气时，压缩空气通过进气口进入阀体，推动橡胶膜板向上运动，打开排气口，使制动缸充气。
当制动缸需要排气时，橡胶膜板在弹簧作用下向下运动，关闭排气口，使制动缸排气。
工作原理结构与原理根据工作原理和结构特点，单独制动阀可分为直通式和角接式两种。
单独制动阀具有结构简单、工作可靠、维修方便等特点。
同时，其性能参数如工作压力、工作温度等均符合相关标准要求。
分类与特点特点分类02单独制动阀工作原理当驾驶员踩下制动踏板时，制动信号通过传动机构传递到单独制动阀。
制动信号制动管路充气制动器工作单独制动阀接收到制动信号后，制动管路开始充气，使制动器产生制动力。
制动器通过摩擦力将车辆动能转化为热能，使车辆减速或停车。
030201制动过程原理当驾驶员松开制动踏板时，解除制动信号通过传动机构传递到单独制动阀。
解除制动信号单独制动阀接收到解除制动信号后，制动管路开始排气，使制动器解除制动状态。
制动管路排气制动器在弹簧作用下恢复原位，解除车辆的制动力。
制动器解除解除制动过程原理0102工作原理图解[请在此处插入单独制动阀解除制动工作原理图][请在此处插入单独制动阀工作原理图]03单独制动阀性能要求制动性能要求制动灵敏度单独制动阀应具有较高的制动灵敏度，能够迅速响应制动指令，实现车辆的快速减速或停车。
制动稳定性单独制动阀应保证制动过程的稳定性，避免制动过程中出现抖动或失控现象。
制动距离在规定的制动初速度下，单独制动阀应能够使车辆在规定的制动距离内停车。
汽车制动系统的原理课件
汽车制动系统的原理
• 较完善的制动系还具有制动力调节装置、报 警装置、压力保护装置和防抱死装置(ABS) 等附加装置。
• 制动系中每套制动装置都是由产生制动作用 的制动器和制动传动机构组成。制动器通常 采用摩擦式。
汽车制动系统的原理
三、制动系类型
• 1.按制动器用途分行车制动器、驻车制动器、 辅助制动器。
汽车制动系统的原理
• (3)解除制动时，放松制动踏板，在回位弹簧 13的作用下，制动蹄10回到原位。同时蹄鼓 间隙得到恢复，因而制动作用被解除。
汽车制动系统的原理
3.影响制动力的主要因素
• 制动力Fb不仅取决于摩擦力矩Mμ，还取决于轮胎 与路面间的附着力Fφ（它等于轮胎上的垂直负荷G 与轮胎和路面间的附着系数的乘积），即 Fb≤ Fφ， 制动力最大只能等于附着力。而M μ 的大小决定于 轮缸的张力，摩擦因数和制动鼓及制动蹄的尺寸。
• 当Fb = Fφ ，时，车轮将被抱死在路面上拖滑。拖 滑使胎面局部严重磨损，在路面上留下一条黑色的 拖印。同时，使胎面产生局部高温，胎面局部稀化， 好象轮胎与路面间被一层润滑剂隔开，使附着系数 下降。因此最大制动力和最短的制动距离，是在车 轮将要抱死而未完全抱死时出现的。
汽车制动系统的原理
五、对制动系的要求
汽车制动系统的原理
1.基本结构• 它由车轮制动器
和液压传动机构
两部分组成。
• （1）制动传动机 构由制动踏板1、 推杆2、制动主缸 4和油管5组成。
汽车制动系统的原理
• （2）车轮制动器主要由旋转部分、固定部分和 张开机构组成。旋转部分是金属的制动鼓8,它 固定于轮毂上和车轮一起旋转。固定部分主要 包括制动蹄10和制动底板11等。制动蹄上铆有 摩擦片9,制动蹄的下端松套在支承销12上，支 承销固定在制动底板上，制动蹄的上端用回位 弹簧13拉紧压靠在轮缸活塞7上。制动底板用 螺钉紧固在转向节凸缘（前轮）或桥壳凸缘 （后轮上）。张开机构是液压制动轮缸6（又称 制动分泵），它用油管5与装在车架上的液压制 动主缸4（亦称制动总泵）相连通。主缸4中的 活塞3可由驾驶员通过踏板1来操纵。
• 较完善的制动系还具有制动力调节装置、报 警装置、压力保护装置和防抱死装置(ABS) 等附加装置。
• 制动系中每套制动装置都是由产生制动作用 的制动器和制动传动机构组成。制动器通常 采用摩擦式。
汽车制动系统的原理
三、制动系类型
• 1.按制动器用途分行车制动器、驻车制动器、 辅助制动器。
汽车制动系统的原理
• (3)解除制动时，放松制动踏板，在回位弹簧 13的作用下，制动蹄10回到原位。同时蹄鼓 间隙得到恢复，因而制动作用被解除。
汽车制动系统的原理
3.影响制动力的主要因素
• 制动力Fb不仅取决于摩擦力矩Mμ，还取决于轮胎 与路面间的附着力Fφ（它等于轮胎上的垂直负荷G 与轮胎和路面间的附着系数的乘积），即 Fb≤ Fφ， 制动力最大只能等于附着力。而M μ 的大小决定于 轮缸的张力，摩擦因数和制动鼓及制动蹄的尺寸。
• 当Fb = Fφ ，时，车轮将被抱死在路面上拖滑。拖 滑使胎面局部严重磨损，在路面上留下一条黑色的 拖印。同时，使胎面产生局部高温，胎面局部稀化， 好象轮胎与路面间被一层润滑剂隔开，使附着系数 下降。因此最大制动力和最短的制动距离，是在车 轮将要抱死而未完全抱死时出现的。
汽车制动系统的原理
五、对制动系的要求
汽车制动系统的原理
1.基本结构• 它由车轮制动器
和液压传动机构
两部分组成。
• （1）制动传动机 构由制动踏板1、 推杆2、制动主缸 4和油管5组成。
汽车制动系统的原理
• （2）车轮制动器主要由旋转部分、固定部分和 张开机构组成。旋转部分是金属的制动鼓8,它 固定于轮毂上和车轮一起旋转。固定部分主要 包括制动蹄10和制动底板11等。制动蹄上铆有 摩擦片9,制动蹄的下端松套在支承销12上，支 承销固定在制动底板上，制动蹄的上端用回位 弹簧13拉紧压靠在轮缸活塞7上。制动底板用 螺钉紧固在转向节凸缘（前轮）或桥壳凸缘 （后轮上）。张开机构是液压制动轮缸6（又称 制动分泵），它用油管5与装在车架上的液压制 动主缸4（亦称制动总泵）相连通。主缸4中的 活塞3可由驾驶员通过踏板1来操纵。

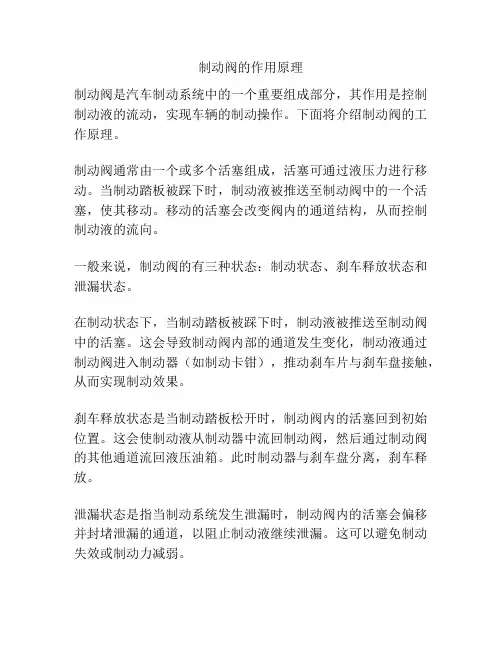

制动阀的作用原理

制动阀的作用原理
制动阀是汽车制动系统中的一个重要组成部分，其作用是控制制动液的流动，实现车辆的制动操作。
下面将介绍制动阀的工作原理。
制动阀通常由一个或多个活塞组成，活塞可通过液压力进行移动。
当制动踏板被踩下时，制动液被推送至制动阀中的一个活塞，使其移动。
移动的活塞会改变阀内的通道结构，从而控制制动液的流向。
一般来说，制动阀的有三种状态：制动状态、刹车释放状态和泄漏状态。
在制动状态下，当制动踏板被踩下时，制动液被推送至制动阀中的活塞。
这会导致制动阀内部的通道发生变化，制动液通过制动阀进入制动器（如制动卡钳），推动刹车片与刹车盘接触，从而实现制动效果。
刹车释放状态是当制动踏板松开时，制动阀内的活塞回到初始位置。
这会使制动液从制动器中流回制动阀，然后通过制动阀的其他通道流回液压油箱。
此时制动器与刹车盘分离，刹车释放。
泄漏状态是指当制动系统发生泄漏时，制动阀内的活塞会偏移并封堵泄漏的通道，以阻止制动液继续泄漏。
这可以避免制动失效或制动力减弱。
综上所述，制动阀通过控制制动液的流向和压力来实现车辆的制动操作。
它起到了分配和控制制动液的重要作用，确保制动系统的正常工作。
