阻氧型铝合金衬塑(PE-RT)复合管

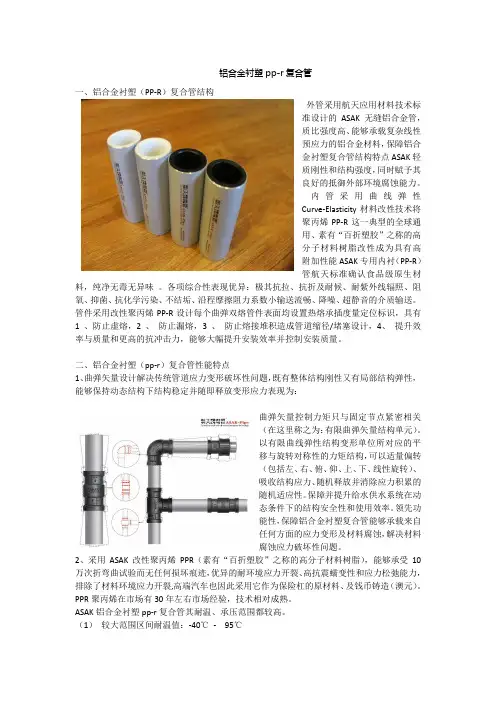

铝合金衬塑PPR复合管
铝合金衬塑pp-r复合管一、铝合金衬塑（PP-R）复合管结构外管采用航天应用材料技术标准设计的ASAK无缝铝合金管，质比强度高、能够承载复杂线性预应力的铝合金材料，保障铝合金衬塑复合管结构特点ASAK轻质刚性和结构强度，同时赋予其良好的抵御外部环境腐蚀能力。
内管采用曲线弹性Curve-Elasticity材料改性技术将聚丙烯PP-R这一典型的全球通用、素有“百折塑胶”之称的高分子材料树脂改性成为具有高附加性能ASAK专用内衬（PP-R）管航天标准确认食品级原生材料，纯净无毒无异味。
各项综合性表现优异：极其抗拉、抗折及耐候、耐紫外线辐照、阻氧、抑菌、抗化学污染、不结垢、沿程摩擦阻力系数小输送流畅、降噪、超静音的介质输送。
管件采用改性聚丙烯PP-R设计每个曲弹双熔管件表面均设置热熔承插度量定位标识，具有1 、防止虚熔，2 、防止漏熔，3 、防止熔接堆积造成管道缩径/堵塞设计，4、提升效率与质量和更高的抗冲击力，能够大幅提升安装效率并控制安装质量。
二、铝合金衬塑（pp-r）复合管性能特点1、曲弹矢量设计解决传统管道应力变形破坏性问题，既有整体结构刚性又有局部结构弹性，能够保持动态结构下结构稳定并随即释放变形应力表现为：曲弹矢量控制力矩只与固定节点紧密相关（在这里称之为：有限曲弹矢量结构单元）。
以有限曲线弹性结构变形单位所对应的平移与旋转对称性的力矩结构，可以适量偏转（包括左、右、俯、仰、上、下、线性旋转）、吸收结构应力、随机释放并消除应力积累的随机适应性。
保障并提升给水供水系统在动态条件下的结构安全性和使用效率。
领先功能性，保障铝合金衬塑复合管能够承载来自任何方面的应力变形及材料腐蚀，解决材料腐蚀应力破坏性问题。
2、采用ASAK改性聚丙烯PPR（素有“百折塑胶”之称的高分子材料树脂），能够承受10万次折弯曲试验而无任何损坏痕迹，优异的耐环境应力开裂、高抗震蠕变性和应力松弛能力，排除了材料环境应力开裂,高端汽车也因此采用它作为保险杠的原材料、及钱币铸造（澳元）。

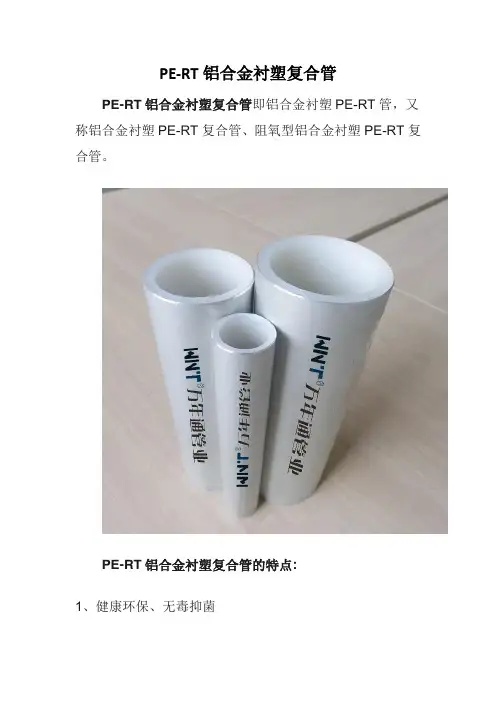

PE-RT铝合金衬塑复合管
PE-RT铝合金衬塑复合管PE-RT铝合金衬塑复合管即铝合金衬塑PE-RT管，又称铝合金衬塑PE-RT复合管、阻氧型铝合金衬塑PE-RT复合管。
PE-RT铝合金衬塑复合管的特点:1、健康环保、无毒抑菌采用食品安全级涉水原料，抗化学污染、输送过程降噪静音；保温隔热、沿程热损仅为金属管道的1/200，输送流畅、不易结垢、摩擦阻力系数仅为0.007。
2、结构牢固、安全可靠轻质刚性管道，横平竖直，不易破损，dn20-dn63热熔承插连接，dn63以上大口径电熔连接，操作简单、连接安全可靠。
杜绝渗漏隐患，管件设计独特，可防止溢出物外露；超强耐低温、耐腐蚀、阻氧、无电化腐蚀等性能、系统可免维护运行50年以上，能承受高达PN2.5Mpa的公称压力。
3、功能强大，适用广泛建筑冷热水给水管道系统；建筑室内采暖、中央空调管道系统；各类食品卫生、饮用水、医药制剂管道系统；各类化学制剂、医院药剂配送管道系统常有客户电话来咨询PE-RT铝合金衬塑复合管在实际施工安装出现的一些问题，比较突出的是1.PE-RT铝合金衬塑复合管热熔安装时很不好安装热熔后发现内径很小被溶体溢出物堵塞直接影响流量继续下去不能满足设计要求；2.PE-RT铝合金衬塑复合管外层铝皮剥皮时太慢如何来提高效率.现在来总结下苏州某公司技术人员工程现场指导安装时一般步骤：一、扒皮深度定位，将需热熔的PE-RT铝合金衬塑复合管一侧管道与管件并排水平放置，将测量管件承插口到底部深度，将需熔接长度用记号笔划线标注在铝管上，划好定位线。
二、剥去外管铝皮，使用专用割刀沿铝管定位线轻轻的划上两到三圈使铝合金表面形成一圈浅浅的凹槽切记不能过分深入切断铝管否则会伤害内衬塑料管造成不必要的漏水事故，然后用专用电动割刀从管道边缘沿熔接长度定位线切割，剥掉铝皮，露出内衬塑料管pe-rt三、内衬塑料管热熔连接。
注意的是pe-rt管熔工艺与普通PP-R 管不同，这是“重中之重”，大多的问题就出现在这里，下面先讲讲pe-rt管是啥管？pe-rt管是pe管的改性而来，在性能具备pe管的一切物理性能（耐压、抗开裂、耐冻等）外，其最独特的是pe-rt管耐热110°C, 常常被称为“耐热pe管”，其实啊pe-rt管的热熔温度和pe小口径管热熔承插温度是一致的，温度控制在245-255°c,和外界环境温度成反比，冬季温度在255°c,夏季温度控制在245°C;根据具体的季节来调节pe-rt管热熔温度，在热熔焊机调节好热熔温（有些厂家已特制pe-rt恒温专用焊接）度后，等热熔焊机指示灯跳起达到热熔温度时，左手拿起扒皮好的管材，右手拿起pe-rt管件对着热熔焊接同时相向用力，等管材管件达到模头承插深度时“迅速”拔出离开机器（记住这步骤非常重要）快速将管材管件承插到位且调整好方向. 总结下在PE-RT铝合金衬塑复合管安装时切忌二点：1.温度控制在245-255°c 2.速度热熔及拔出、承插的瞬间速度，掌握好此2点来确保PE-RT铝合金衬塑复合管的质量和安全.。
阻氧型铝合金衬PE-RT管的施工操作
阻氧型铝合金衬塑PE-RT管的施工操作工具/原料1.专用热熔机2.铝合金衬塑复合管（衬PP-R、PE-RT、PB、PE)3.配套管件(90°弯头、三通、内外丝管件、法兰）4.记号笔、剥皮专用割刀、铝皮切割机、方法/步骤铝合金衬塑复合管道系统在建筑给水系统施工工程中是非常重要的工序，在每个建筑工程项目中都会有专业工程师支持施工做现场指导，保障安装质量。
具体如下：1.施工图纸及其它技术文件，且已进行图纸技术交底，满足施工要求；2.施工方案、条件、环境、施工技术、材料、机械用具供应等能够保证正常施工；3.施工操作人员须熟悉管道产品的设计安装使用规程，必要岗位必须持证上岗。
（1）管件和管材不应长期置于阳光下照射，为避免管材在储运时弯曲，堆放应平整。
（2）搬运管材和管件时，应小心轻放，避免油污，严禁剧烈撞击，严禁抛、摔、拖。
（3）管道连接前应保证使用管材和管件的内外壁光滑平整，无裂纹、脱皮和明显的痕纹、凹陷，色泽应基本一致。
（4）管材的端面应垂直于管材的轴线。
管件应完整、无缺损、无变形。
此外，管径≥dn63 管道除pert采用电熔以外，ppr、pb、pe 的连接方式以热熔和对接焊连接为主。
管道电熔连接：步骤一：划线标记：采用硬度大于2B的铅笔或碳化铅笔按照安装要求规范（见表2）画出需要剥离的铝合金层长度。
步骤二：径向切割：用专用切割机切断铝合金衬塑复合管材，切面（断面）应平齐垂直于管材轴线，电熔连接剥皮长度见表2。
铝合金衬塑PE-RT环切剥皮步骤三：轴向切割：采用专用电动割刀在管材的轴向方向进行切割，切割时注意深度不能伤及塑料管主体，切割到位后铝皮会自动崩开。
步骤四：去掉铝合金层及清洁管材采用辅助工具将管材端头切开的铝合金层去掉，剥皮完成后用专用打磨片将清除管道表面的氧化层，然后清洗管道和管件:用浓度不低于94%的清洁剂或酒精和无纺布擦拭焊接处的管道外壁和端面以及管件内壁和端面。
步骤五：电熔连接：将管材和专用管件承插连接，承插时管材必须承插到管件根部，不允许有加热丝暴露在外，管材与专用管件不宜过紧以免将专用管件内电熔丝挤断。
铝衬塑PE-RT复合管材有哪些优势
铝衬塑PE-RT复合管材有哪些优势
铝衬塑PE-RT复合管
一、材料优势
外层铝合金：采用6063航天铝合金无缝铝管，颜色为白色，表面采用高温喷涂氟碳树脂材料，使外层铝管不仅有较强的强度且提高了铝合金外管耐酸碱、耐腐蚀性能，与建筑墙体颜色一致永不褪色，永保华丽外观。
内层PE-RT：采用韩国LG进口PE-RT原料，具有更优异的韧性、耐应力开裂性能、低温冲击性、杰出的长期耐水压性能和卓越的抗蠕变及耐热性能。
铝合金衬塑复合管结构示意图
二、产品优势
1、完美的阻氧效果：外层铝合金管百分之百阻止了氧气的渗入。
2、使用寿命：外层铝合金管有效阻止了紫外线对内层PE-RT塑料管材的伤害，提高了使用寿命，保证使用50年。
3、安全性能：使用过程中不会因偶尔的撞击、敲打而造成破坏，其拉伸强度可达504kg/cm。
即使铝合金表面有损伤或者划伤，也不会伤及内衬塑料管材，不会对实际安装使用造成隐患及售后困扰。
4、耐腐蚀、耐酸碱性能：铝合金管材表面经过特殊工艺处理，解决了铝合金不耐腐蚀不耐酸碱的缺点，大大提高了管材的使用寿命。
5、质轻：重量是钢塑管的1/6，从而降低了运输成本及建筑物的承重，并且便于施工。
三、工艺优势
铝合金衬塑复合管内外层采用线性预应力复合技术生产成型，整个生产过程中在常温下进行，保证了产品的物理力学性能不发生任何变化，内外层之间不添加任何化学粘剂，从而保证了在使用过程中热熔部位同材质连接的安全稳定性。
四、连接优势
规格dn63-dn315可以采用更高级的承插电熔连接方式，继而从人工费用，“报废率”成本，安装效率等方面带来显著优势。
铝合金衬塑PE-RT电熔施工现场。

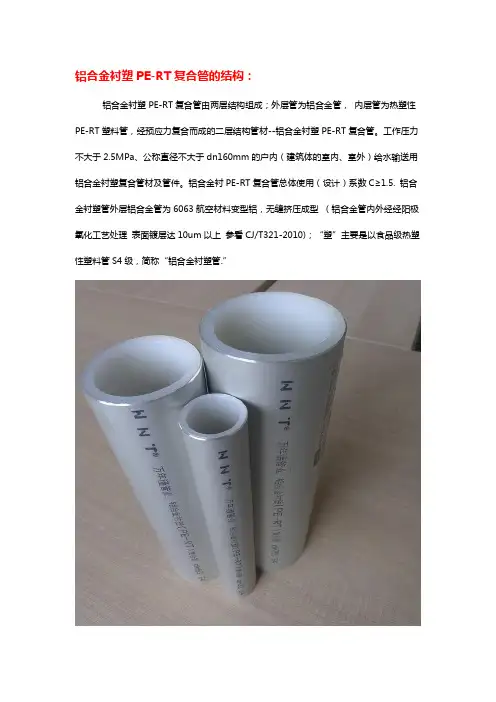

铝合金衬塑PERT复合管
铝合金衬塑PE-RT复合管的结构：铝合金衬塑PE-RT复合管由两层结构组成；外层管为铝合金管，内层管为热塑性PE-RT塑料管，经预应力复合而成的二层结构管材--铝合金衬塑PE-RT复合管。
工作压力不大于2.5MPa、公称直径不大于dn160mm的户内（建筑体的室内、室外）给水输送用铝合金衬塑复合管材及管件。
铝合金衬PE-RT复合管总体使用（设计）系数C≥1.5.铝合金衬塑管外层铝合金管为6063航空材料变型铝，无缝挤压成型（铝合金管内外经经阳极氧化工艺处理表面镀层达10um以上参看CJ/T321-2010)；“塑”主要是以食品级热塑性塑料管S4级，简称“铝合金衬塑管.”铝合金管衬塑PE-RT复合管的优势：铝合金衬塑PE-RT复合管是在传统塑料管材基础上发展起来的新型实用管道，它结合了金属与塑料两种材料的理化优势。
在给水管道应用上具有重量轻、阻氧、抗紫外线照射、清洁卫生安装方便、密封性强免维护等优点，在室内明装中解决了塑料管道热胀冷缩后的弯曲、怕撞击、易老化等缺陷。
1、质量轻、阻氧、抗紫外线照射、清洁卫生、安装方便、密封性强、免维护；在户内明装中解决了塑料管材不美观弯曲、怕撞击、易老化等缺陷。
2、外表采用氧化抛光处理，外观细腻，并且在安装和使用规程中不因撞击、敲打或砸压而造成损失和破坏，具有优异的轻质刚性和力学性能。
3、刚柔并济，塑料管卫生、耐腐蚀、导热系数小、输送性能好的优点；铝合金防护层表面硬度高、刚性好、耐冲击、耐紫外线、外观华丽的优点；4、物美价廉，由于管材包括管件主体仍为高分子材料既克服了不锈钢管、铜管价格昂贵的缺点；又是具有长期应用性的轻质刚性管。
5、工程适用，和传统管相比，大大节省了安装劳动力费用和设备材料投资，同时还降低了运行维护费用并延长了使用寿命6、耐压、抗老化--铝合金衬塑管不仅外观华丽，更主要的是可有效抵抗阳光中的紫外线照射，抗老化增强了管道的使用寿命，特别适宜明装。
7、优异的防渗氧性能--塑料本身是非气密性材料，氧气容易通过塑料管渗入水中，铝合金衬塑管可有效隔绝氧气的渗入，从而克服了单塑料管易导致微生物和藻类滋生的缺点。
铝合金衬塑PP-R与铝合金衬塑PE-RT有什么区别呢
铝合金衬塑PP-R与铝合金衬塑PE-RT有什么区别呢?铝合金衬塑PP-R与铝合金衬塑PE-RT管都是建筑上不可缺少的，但是他们有什么本质上的区别呢，下面兴纪龙管道为您介绍下。
铝合金衬塑PE-RT管材1.都是铝合金衬塑复合管，但是内衬管不同，一个内衬的是PE-RT管,另一个内衬管是PP-R，即是PE-RT管与PP-R 管的差别，PE-RT--耐热聚乙烯，另一个是pp-r-三型聚丙烯。
2.耐热聚乙烯pert性能较ppr性能在耐冻稳定上占用很大优势，尤其在耐开裂、抗冻性能上是ppr无法相提并论的，pert耐严寒抗冻、耐开裂性能被很多医药、食品工业在真空、低温灌装线上广泛使用!铝合金衬塑PE-RT管材3.PP-R在0°C是个零界点，低于此温度ppr在高倍放大镜下会出现“玻璃化裂纹”现象，经不起外力的冲击，很脆弱。
在冬季ppr管零下温度时而会爆管，这就是ppr低温脆化性。
PE-RE非常实用于北方的低温天气下管道系统。
4.铝合金衬塑pert是聚乙烯pe的改良，是美国化工巨头陶氏公司2003年研发成功的，pert具备聚乙烯的所有物理性能外具有良好的耐热、抗冻性能用于冷、热水管道系统。
5.家庭装修及工程冷热水管道系统用管。
pert耐低温性能超强在-40°安全使用无爆管现象，ppr很一般5°C以下时在外力冲击下会产生玻璃化现象在冬季0°C以下偶然会冻破，这是ppr的物理性能，pert则不会。
6.当然铝合金衬塑pert价格比铝合金衬塑ppr价格高，pert在热熔时温度控制很关键严格控制在255-265°C夏季在255°C，冬季控制在265°C是较佳温度，ppr热熔温度在270-280°C。
铝合金衬塑PE-RT复合管和铝合金衬塑PPR复合管有什么区别
铝合金衬塑PE-RT复合管和铝合金衬塑PPR复合管有什么区别一、铝合金衬PE-RT管定义：外层管为铝合金管，内层管为热塑性塑料管PE-RT，经预物理应力复合而成的二层结构管材。
工作压力不大于2.5MPa、公称直径不大于dn160的户内（建筑体的室内、室外）给水输送用铝合金衬塑管材及管件。
铝合金衬塑PE-RT复合管总体使用（设计）系数C≥1.5.铝合金衬塑PE-RT复合管外层铝合金管为6063牌号变型铝，无缝挤压成型（铝合金管内外经经阳极氧化工艺处理表面镀层达10um以上参看CJ/T321-2010)；铝合金衬塑复合管中的“塑”主要是以食品级塑料高分子树脂管道料生产的塑料PERT管等级为S4级。
二、铝合金衬塑PE-RT复合管结构：从“铝合金衬塑PE-RT复合管”字面上看主次分明，铝合金管为主，“塑”料管为辅，由此形成“轻质刚性”为主要特点的新型管种- 铝合金衬塑复合管具备塑料管的卫生耐蚀、导热系数小，输送性能好的优点；同时，由于外部包裹铝合金防护层，克服了塑料管表面硬度低、刚性差、线膨胀系数大、耐紫外线照射能力差、易老化的缺点使铝合金衬塑PERT 复合管嫁接了铝合金金属管性能、硬度高、强度好、耐冲击、外观高档华丽等优点。
三、铝合金衬塑PE-RT复合管特点口径用“dn”标注，管材规格为dn20-160.铝合金衬塑PE-RT 复合管中的“衬”就是生产工艺的主要特点，经预应力工艺将无缝铝合金管和塑料管有机地结合起来，其层间结合强度达到最优。
铝合金衬塑PE-RT复合管二大特点：1、健康环保铝合金衬塑PE-RT复合管抗紫外线阻氧、不透光性能强、无毒抑菌、食品级涉水原材料健康环保，不结垢介质流体输送流畅沿程摩擦阻力系数小仅为0.0072、轻质钢性结构安全铝合金衬塑PE-RT复合管轻质刚性管道、独特的承插配件连接获国家实用新型专利耐腐蚀性能强、阻氧抗老化，内衬S4的热塑性塑料管保障管道系统介质输送达PN2.5MPa的公称压力下正常使用免维护运行保障50年铝合金衬塑PE-RT复合管与铝合金衬塑PPR复合管的区别实际就是内衬管PE-RT与PPR的三大差异：1.在耐高温上PE-RT升级版的PE-RT II型管（就像pe63升级pe80再升级pe100，现在市场上pe管都是pe100的）能在温度95高温下长期使用50年；PPR呢？只能在70°C 以下使用，有它的局限性，不能在70°-95°C高°温热水环境下使用.2.在耐寒抗冻、抗冲击性能上PE-RT II型管表现非常优异，能长期适应在-40°C—95°C温度下使用。
铝合金衬塑复合管的工艺流程
铝合金衬塑复合管的工艺流程铝合金衬塑复合管铝合金衬塑复合管是在传统塑料管材基础上发展起来的新型实用管道，它结合了金属与塑料两种材料的性能优势，确保不透光、卫生性能和耐压性能优越以外，还兼具防冻隔热、保温降噪、耐腐抗震、阻光阻氧、轻质刚性、系统50年免维护等显著特点。
“兴纪龙”牌铝合金衬塑复合管的外层为6063航空航天无缝铝合金管，内层为PP-R/PE-RT/PB管，经预应力复合而成的两层结构的管材。
一、原料及设备铝合金管、PP-R原料、PE-RT原料、PB原料、墨盒等。
无缝铝合金管、内层塑料管通过挤出机挤出成型、阳极氧化池、铝塑物理拉拔机、喷码机等。
二、操作流程1、将6063的铝合金原材料经过铝合金管热挤出机做成无缝圆管，铝合金无缝圆管要符合《GB/T4437.1》要求，尺寸要符合《GB/T4436》要求；然后将做好的铝管放置于阳极氧化池进行阳极氧化处理，阳极氧化厚度平均应不小于10μm，局部膜厚应不小于8μm，阳极氧化过程应按照《GB5237-2008》标准执行。
表面的其他处理也可以根据供需双方共同商量来定，比如可以再铝合金管上做烤漆处理。
内衬PP-R管材2、利用塑料管挤出机把内衬的塑料管挤出来，因为所需要的塑料管的材质不同，因此用的挤出机也有所不同。
如内衬管为PP-R管，那么所做的PP-R管就应该符合《GB/T18742.2-2002》的要求；如果内衬管为PE-RT管，那么所做的PE-RT管就应该符合《GB/T28799.2-2012》的要求；如果所做的内衬管为PB管，那么所做的PB管就应该符合《GB/T19473.2-2004》的要求，生产塑料管过程中对机器温度的控制也特别重要，不同材质对应的温度不同。
比如生产PPR管的温度一般在210-230度。
如果温度设定不对，那么做出的管子很容易就会有气泡。
这样生产出来的管材就不能符合《GB/T18742.2-2002》的要求。
3、将生产好的铝管和塑管放到无尘车间，并将它们穿插在一起，然后经过铝塑物理复合机器的预应力将这两种管牢牢的复合在一起，在这过程中是不需要任何粘合剂的，是完全物理的让这两种管材融合在一起，这样就解决了管材的卫生性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
阻氧型铝合金衬塑（PE-RT ）复合管
阻氧型铝合金衬塑（PE-RT ）复合管（简称“阻氧型铝合金衬塑pe-rt管材”）简介：
阻氧型铝合金衬塑（PE-RT）复合管（简称“阻氧
型铝合金衬塑pe-rt管材”）总共有两层结构，外
管为铝合金6063变形铝，内管为热塑性塑料
（PE-RT）管，经预应力合而成的管材。
铝合金衬
塑复合管道总体使用（设计）系数C≥1.5.铝合金
衬塑复合管道外层铝合金管为6063牌号变型铝，
无缝挤压成型，铝合金管内外经经阳极氧化工艺
处理表面镀层达10um以上；内层（PE-RT）塑料
管主要是以食品级热塑性塑料高分子树脂管道料
生产的塑料管，热塑性塑料管（PE-RT）等级为S4级，简称“铝合金衬（PE-RT）管”，其工作压力不大于2.5MPa，公称直径不大于dn160mm。
阻氧型铝合金衬塑（PE-RT ）复合管特点：
1、外层管材采用铝合金（6063）材质，属于典型的挤压合金，重量只有其他金属（如不锈钢、铁、铜等）的1/3，表面经过阳极氧化特殊处理后，形成一层致密的氧化膜，具有良好的抗磨与耐腐蚀能力，故外层铝合金管具有综合性能好、使用寿命长、耐腐蚀性优良等特点。
2、内衬管材采用韩国SK专用耐热聚乙烯专用管道原料，具有良好的卫生性能和环保性能，加工成型后的制品内外壁光滑、流畅，输送介质阻力小，是集耐温耐压于一体的冷热暖通用管种。
3、外层与内层经特殊工艺进行复合后，在管材的强度、耐拉拔性能上比普通PE管有较大提高，而线膨胀系数只有普通PE管的五分之一，解决了普通PE管线膨胀系数大造成管道系统存在安全隐患的问题。
4、产品具有优异的防渗氧性能，产品经过复合后，外层铝合金层可以有效地防止空气中的氧气渗入管道系统，保护系统中的金属部件不被快速腐蚀，抑制管内的细菌和藻类生物生长，保证水质新鲜纯洁。
5、产品重量轻（只有镀锌管的1/6重量）、强度高、耐腐蚀、使用寿命长、安全性能高，整个管材在具有金属质地感和良好的刚性的同时，又有聚乙烯管道重量轻、输送阻力小、耐腐蚀、不积垢、使用寿命长、卫生、无毒等特点，具备了金属管道与塑料管道的双向优异性能。
管材系统外观美观大方、色彩柔和，为一种明装管道中结构新颖的新型轻质刚性复合管道。
阻氧型铝合金衬塑（PE-RT ）复合管适用范围：
1、室内外明装管道；
2、系统工作压力不大于1.6MPa的民用建筑和工业建筑中生活给水、生活热水和饮用洁净水系统；
4、太阳能加热、冷却装置；
5、暖气管道、地板、墙壁取暖装置。
阻氧型铝合金衬塑（PE-RT ）复合管安装要求：
1. 管道安装时必须根据不同管径和要求设置管卡、吊卡或金属鞍卡，位置应准确，埋设要平整，管卡与管道接触应紧密，但应在热补偿地方松动，让管道能受热滑动膨胀。
2. 在给水用耐温耐压衬塑（PE-RT）铝合金管的各个配水点、受力点处，必须采取可靠的固定措施。
3. 当使用角钢管卡与U行螺栓固定时，管卡与管材间加装橡胶垫。
参考资料：CJ/T321-2010【铝合金衬塑复合管材与管件】行业标准
GB/T 28799-2012 冷热水用耐热聚乙烯(PE-RT)管道系统
《苏州通宝管业铝合金衬塑复合管企业标准》。
