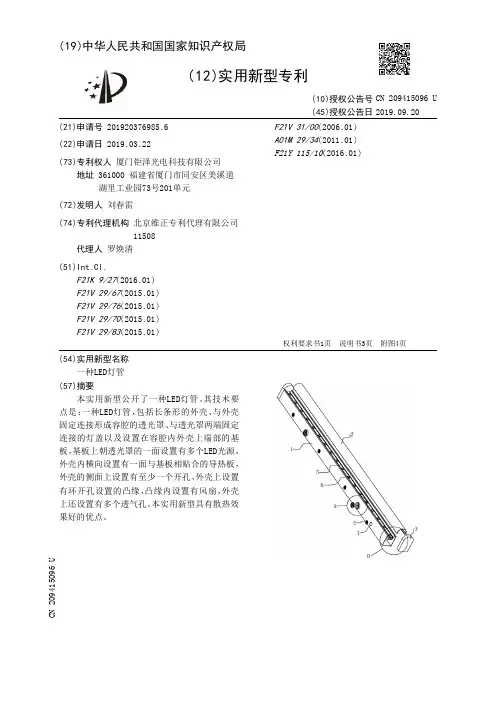

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920376985.6(22)申请日 2019.03.22(73)专利权人厦门钜泽光电科技有限公司地址 361000 福建省厦门市同安区美溪道湖里工业园73号201单元(72)发明人刘春雷　(74)专利代理机构北京维正专利代理有限公司11508代理人罗焕清(51)Int.Cl.F21K 9/27(2016.01)F21V 29/67(2015.01)F21V 29/76(2015.01)F21V 29/70(2015.01)F21V 29/83(2015.01)F21V 31/00(2006.01)A01M 29/34(2011.01)F21Y 115/10(2016.01)(54)实用新型名称一种LED灯管(57)摘要本实用新型公开了一种LED灯管。

其技术要点是：一种LED灯管，包括长条形的外壳、与外壳固定连接形成容腔的透光罩、与透光罩两端固定连接的灯盖以及设置在容腔内外壳上端部的基板，基板上朝透光罩的一面设置有多个LED光源，外壳内横向设置有一面与基板相贴合的导热板，外壳的侧面上设置有至少一个开孔，外壳上设置有环开孔设置的凸缘，凸缘内设置有风扇，外壳上还设置有多个透气孔。

本实用新型具有散热效果好的优点。

权利要求书1页说明书3页附图4页CN 209415096 U 2019.09.20C N 209415096U权　利　要　求　书1/1页CN 209415096 U1.一种LED灯管，包括长条形的外壳（1）、与外壳（1）固定连接形成容腔的透光罩（2）、与透光罩（2）两端固定连接的灯盖（3）以及设置在容腔内外壳（1）上端部的基板（5），所述基板（5）上朝透光罩（2）的一面设置有多个LED光源（6），所述外壳（1）内横向设置有一面与基板（5）相贴合的导热板（14），其特征在于：所述外壳（1）的侧面上设置有至少一个开孔（10），所述外壳（1）上设置有环开孔（10）设置的凸缘（11），所述凸缘（11）内设置有风扇（9），所述外壳（1）上还设置有多个透气孔（7）。

步进扫描投影光刻机同步控制系统[发明专利]

专利名称：步进扫描投影光刻机同步控制系统专利类型：发明专利
发明人：刘世元,陈勇辉,池蜂,周畅,韦学志
申请号：CN200710165013.4
申请日：20050205
公开号：CN101149566A
公开日：
20080326
专利内容由知识产权出版社提供
摘要：一种步进扫描投影光刻机同步控制系统，包括上位机、工控机CPU板、同步总线控制器、运动控制卡、激光计数卡以及对准控制系统、照明控制系统，其中同步总线控制器和对准控制系统、照明控制系统之间用485差分信号线进行连接，而同步总线控制器、运动控制卡、激光计数卡之间采用同步总线进行数据交换。

本发明的步进扫描投影光刻机同步控制系统以运动控制卡和激光计数卡之间的数据交换以同步总线数据传输作为时间基准，同步总线控制器通过同步总线的最小时间单元，控制数据传输的时间点，从而实现步进扫描投影光刻机各个子模块之间的严格同步过程。

申请人：上海微电子装备有限公司
地址：201203 上海市浦东新区张东路1525号
国籍：CN
代理机构：上海新天专利代理有限公司
代理人：王敏杰
更多信息请下载全文后查看。

一种阵列基板及其制备方法、显示面板和显示装置[发明专利]

专利名称：一种阵列基板及其制备方法、显示面板和显示装置专利类型：发明专利
发明人：张洁,李付强
申请号：CN201510038705.7
申请日：20150126
公开号：CN104570515A
公开日：
20150429
专利内容由知识产权出版社提供
摘要：本发明公开了一种阵列基板及其制备方法、显示面板和显示装置，以降低制备窄边框显示面板的难度。

所述阵列基板，包括依次形成于衬底基板上的金属导电层、所述金属导电层上方的绝缘层和所述绝缘层上方的辅助导电层；所述金属导电层包括多条第一导线，所述辅助导电层包括多条第二导线，每一条所述第一导线对应至少一条所述第二导线；所述第二导线经所述绝缘层上的连接结构与相对应的所述第一导线电连接，所述连接结构的垂直投影位于所述阵列基板的非显示区内。

申请人：京东方科技集团股份有限公司,鄂尔多斯市源盛光电有限责任公司
地址：100015 北京市朝阳区酒仙桥路10号
国籍：CN
代理机构：北京同达信恒知识产权代理有限公司
代理人：黄志华
更多信息请下载全文后查看。

【CN209859505U】一种柔性LED显示屏【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920491628.4(22)申请日 2019.04.12(73)专利权人南京达斯琪数字科技有限公司地址 210000 江苏省南京市同仁西街7号(72)发明人周全　胡航　罗鸿飞　(51)Int.Cl.G09F 9/30(2006.01)G09F 9/33(2006.01)G09G 3/32(2016.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种柔性LED显示屏(57)摘要本实用新型提供了一种柔性LED显示屏，包括：柔性基材和多个LED单元，LED单元包括驱动芯片和LED灯芯，驱动芯片和LED灯芯通过串行信号线级连并通过COB工艺固定在柔性基材上；驱动芯片上设置2个串行输入端，1个串行输出端。

本实用新型提供的柔性LED显示屏缩小了像素间距且能有效避免串行信号线断路，柔性基材使得显示屏运用场景更灵活，带来更好的显示效果。

权利要求书1页说明书3页附图2页CN 209859505 U 2019.12.27C N 209859505U权　利　要　求　书1/1页CN 209859505 U1.一种柔性LED显示屏，其特征在于：包括柔性基材和多个LED单元，所述LED单元包括驱动芯片和LED灯芯，所述驱动芯片和LED灯芯连接并通过COB工艺固定在柔性基材上，每个所述驱动芯片对应驱动一组所述LED灯芯，所述驱动芯片包含2个串行输入端和1个串行输出端，所述串行输入端分别与上级及上上级驱动芯片连接，所述串行输出端与下级及下下级驱动芯片连接。

2.根据权利要求1所述的柔性LED显示屏，其特征在于：所述柔性基材包含蚀刻电路以及用于固定所述驱动芯片和LED灯芯的焊盘。

3.根据权利要求1所述的柔性LED显示屏，其特征在于：所述LED灯芯包含红色芯片，绿色芯片和蓝色芯片。

4.根据权利要求1所述的柔性LED显示屏，其特征在于：所述LED单元周围封装有起保护作用的透明物质。

【CN209229412U】一种硅胶一体成型灯条【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920215381.3(22)申请日 2019.02.20(73)专利权人惠州市慧昊光电有限公司地址 516000 广东省惠州市大亚湾西区（中海科技（惠州）有限公司6号厂房）(72)发明人李刚　徐珊　(74)专利代理机构北京华仲龙腾专利代理事务所(普通合伙) 11548代理人李静(51)Int.Cl.F21S 4/24(2016.01)F21V 21/002(2006.01)F21V 19/00(2006.01)F21Y 115/10(2016.01)(54)实用新型名称一种硅胶一体成型灯条(57)摘要本实用新型公开了一种硅胶一体成型灯条，包括灯条，所述灯条的底侧平行放置有两根金属带，两根金属带分别与灯条底侧的两根铜片相接触，所述灯条和金属带四周覆盖有硅胶，所述灯条的端部设有接头，所述接头的两侧均对称开设有两个插孔，两个金属带分别活动安装在对应的两个插孔内，两个金属带相互远离的一侧均开设有弧形卡槽，两个插孔相互远离的一侧内壁上均开设有滑槽，所述滑槽内滑动安装有滑块，所述滑块靠近金属带的一侧开设有滚球槽。

本实用新型结构简单，使用方便，增加灯条的抗折抗拉力，增加灯条的导电铜箔的横截面积，加强灯条的散热，且在长度不够时便于连接，满足用户的使用需求。

权利要求书1页说明书3页附图3页CN 209229412 U 2019.08.09C N 209229412U权　利　要　求　书1/1页CN 209229412 U1.一种硅胶一体成型灯条，包括灯条（1），其特征在于，所述灯条（1）的底侧平行放置有两根金属带（2），两根金属带（2）分别与灯条（1）底侧的两根铜片相接触，所述灯条（1）和金属带（2）四周覆盖有硅胶（3），所述灯条（1）的端部设有接头（4），所述接头（4）的两侧均对称开设有两个插孔（5），两个金属带（2）分别活动安装在对应的两个插孔（5）内，两个金属带（2）相互远离的一侧均开设有弧形卡槽（6），两个插孔（5）相互远离的一侧内壁上均开设有滑槽（7），所述滑槽（7）内滑动安装有滑块（8），所述滑块（8）靠近金属带（2）的一侧开设有滚球槽（9），所述滚球槽（9）内滚动安装有滚球（10），所述滚球（10）卡装在对应的弧形卡槽（6）内，所述滑块（8）远离金属带（2）的一侧开设有凹槽（11），所述凹槽（11）的两侧内壁上固定安装有同一个连接块（12），所述滑槽（7）远离金属带（2）的一侧内壁上固定安装有固定杆（13），所述固定杆（13）靠近金属带（2）的一端延伸至凹槽（11）内并贯穿连接块（12）。

阵列基板及显示面板[发明专利]

专利名称：阵列基板及显示面板专利类型：发明专利
发明人：赵瑾荣
申请号：CN201911007975.6申请日：20191022
公开号：CN111063812A
公开日：
20200424
专利内容由知识产权出版社提供
摘要：本发明提供一种阵列基板及显示面板。

阵列基板，包括依次设置的柔性基板、缓冲层、半导体层、第一栅绝缘层、第一栅极、中间介电层、有机填充层、源极和漏极，所述阵列基板还包括：亲疏水性匹配层设置于所述有机填充层与所述源极和所述漏极之间。

申请人：武汉华星光电半导体显示技术有限公司
地址：430079 湖北省武汉市东湖新技术开发区高新大道666号光谷生物创新园C5栋305室国籍：CN
代理机构：深圳紫藤知识产权代理有限公司
代理人：黄灵飞
更多信息请下载全文后查看。

一种LDI曝光机对位精度检测方法[发明专利]

(10)申请公布号(43)申请公布日 (21)申请号 201510890707.9(22)申请日 2015.12.04G03F 7/20(2006.01)(71)申请人广州兴森快捷电路科技有限公司地址510663 广东省广州市广州高新技术产业开发区科学城光谱中路33号申请人深圳市兴森快捷电路科技股份有限公司宜兴硅谷电子科技有限公司(72)发明人陈功李志东邱醒亚(74)专利代理机构广州华进联合专利商标代理有限公司 44224代理人曾旻辉(54)发明名称一种LDI 曝光机对位精度检测方法(57)摘要本发明公开了一种LDI 曝光机对位精度检测方法，包括如下步骤：提供测试板材；制作钻带文件及曝光图形文件；根据钻带文件在测试板材上钻设出通孔及定位孔；在测试板材上贴设干膜；对测试板材第一面进行两次曝光处理；将测试板材进行显影处理；获取测试板材第一面上的第一圆环区域、第二圆环区域及通孔的中心位置信息。

获取测试板材第一面上第一圆环区域、第二圆环区域及通孔的中心位置信息，便能够计算得到通孔中心与第一圆环区域或第二圆环区域中心之间的偏移量，及第一圆环区域中心与第二圆环区域中心之间的偏移量。

根据上游机绝对偏移量与相对偏移量，便能够获取到LDI 曝光机对位精度是否符合要求，且测试板材能够反复利用，能避免浪费。

(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书2页说明书6页附图2页CN 105404098 A 2016.03.16C N 105404098A1.一种LDI曝光机对位精度检测方法，其特征在于，包括如下步骤：提供测试板材；制作钻带文件以及曝光图形文件，所述钻带文件包括通孔和定位孔的位置信息与孔径信息，所述曝光图形文件包括环绕所述通孔的第一圆环和第二圆环的位置信息与环宽信息，其中，所述第二圆环环绕在所述第一圆环外，所述第一圆环、第二圆环及所述通孔同心设置；钻机根据所述钻带文件在所述测试板材上钻设出所述通孔及定位孔；在钻出所述通孔及所述定位孔的所述测试板材上贴设干膜；将贴设干膜的所述测试板材放入到LDI曝光机的上游机中，根据所述曝光图形文件对所述测试板材第一面进行两次曝光处理，所述两次曝光处理为将所述测试板材第一面上通孔外的第一圆环区域与第二圆环区域分别进行曝光处理；将经过所述两次曝光处理的测试板材进行显影处理；获取经过显影处理的测试板材第一面上的第一圆环区域、第二圆环区域及所述通孔的中心位置信息；根据所述测试板材第一面上的第一圆环区域的中心位置信息或第二圆环区域的中心位置信息与所述通孔的中心位置信息计算得到上游机绝对偏移量，根据所述测试板材第一面上的第一圆环区域的中心位置信息与第二圆环区域的中心位置信息计算得到上游机相对偏移量。

【CN209592040U】一种阵列基板和显示装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920328468.1(22)申请日 2019.03.14(73)专利权人惠科股份有限公司地址 518000 广东省深圳市宝安区石岩街道水田村民营工业园惠科工业园厂房1、2、3栋，九州阳光1号厂房5、7楼(72)发明人卓恩宗　杨凤云　(74)专利代理机构深圳市百瑞专利商标事务所(普通合伙) 44240代理人邢涛(51)Int.Cl.H01L 27/12(2006.01)H01L 27/144(2006.01)G02F 1/1362(2006.01)G02F 1/1333(2006.01)(54)实用新型名称一种阵列基板和显示装置(57)摘要本实用新型公开了一种阵列基板和显示装置，阵列基板包括主动开关；与所述主动开关对应设置的光传感器；所述主动开关包括在基底上依次设置的栅极、绝缘层、第一半导体层、欧姆接触层、源极层和漏极层、第二半导体层、钝化层和透明电极层；所述源极层和漏极层相对设置，所述透明电极层通过过孔连接于所述漏极层；所述光传感器从基底起依次包括绝缘层、光感金属层、光感半导体层、光感钝化层和光感透明电极层；所述光感钝化层的中部设置有镂空部，所述光感透明电极层通过镂空部连接于所述光感半导体层；所述阵列基板还包括钝化层连接部，所述钝化层和光感钝化层通过钝化层连接部连接。

本申请在不增加制程的基础上，使得阵列基板实现光感应功能。

权利要求书2页说明书7页附图5页CN 209592040 U 2019.11.05C N 209592040U权　利　要　求　书1/2页CN 209592040 U1.一种阵列基板，其特征在于，包括：主动开关；光传感器，与所述主动开关对应设置；所述主动开关包括在基底上依次设置的栅极、绝缘层、第一半导体层、欧姆接触层、源极层和漏极层、第二半导体层、钝化层和透明电极层；所述源极层和漏极层相对设置，所述透明电极层通过过孔连接于所述漏极层；所述光传感器从基底起依次包括绝缘层、光感金属层、光感半导体层、光感钝化层和光感透明电极层；所述光感钝化层的中部设置有镂空部，所述光感透明电极层通过镂空部连接于所述光感半导体层；所述阵列基板还包括钝化层连接部，所述钝化层和所述光感钝化层通过钝化层连接部连接。

【CN209744336U】一种智能半导体散热LED灯【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920592157.6(22)申请日 2019.04.28(73)专利权人山东亚兴照明科技有限公司地址 276000 山东省临沂市河东区相公街道石碑屯工业园(72)发明人刘玉委　(51)Int.Cl.F21V 29/67(2015.01)F21V 29/74(2015.01)F21V 29/71(2015.01)F21V 14/00(2018.01)F21Y 115/10(2016.01)(54)实用新型名称一种智能半导体散热LED灯(57)摘要本实用新型公布了一种智能半导体散热LED灯，包括灯座、灯头、LED灯主体、防护架、透光罩、排风扇、散热鳍片、导热硅脂、导气口和进风扇，所述灯座的顶部安装有安装头，所述灯座的底部焊接有灯头，所述灯座外表面靠近上端的位置处套设有第一安装框，所述灯头外表面的位置处套设有第二安装框，所述防护架的一端与第一安装框铰接连接，所述防护架的另一端与第二安装框铰接连接。

本实用新型通过散热鳍片和导热硅脂以及导气口的配合使用，导热硅脂将热量通过导气口传递给出去，热传递速度快，并通过进风扇和排风扇以及空腔的配合使用，将灯头内热量与外界空气形成对流，使得热量能及时排出，提高了整个装置使用时的散热效果。

权利要求书1页说明书3页附图3页CN 209744336 U 2019.12.06C N 209744336U权　利　要　求　书1/1页CN 209744336 U1.一种智能半导体散热LED灯，包括灯座(1)、灯头(3)、LED灯主体(4)、防护架(6)、透光罩(9)、排风扇(12)、散热鳍片(13)、导热硅脂(14)、导气口(15)和进风扇(17)，其特征在于：所述灯座(1)的顶部安装有安装头(2)，所述灯座(1)的底部焊接有灯头(3)，所述灯座(1)外表面靠近上端的位置处套设有第一安装框(5)，所述灯头(3)外表面的位置处套设有第二安装框(7)，所述防护架(6)的一端与第一安装框(5)铰接连接，所述防护架(6)的另一端与第二安装框(7)铰接连接，所述第二安装框(7)的四周均铰接有调节杆(8)，且调节杆(8)的底部焊接有透光罩(9)，所述灯头(3)的底部内嵌有LED灯主体(4)，所述灯头(3)内部的LED灯主体(4)顶端位置处均设置有散热鳍片(13)，且散热鳍片(13)的顶部均压合有导热硅脂(14)，所述灯头(3)内壁顶端左侧的位置处安装有进风扇(17)，所述灯头(3)内壁顶端右侧的位置处安装有排风扇(12)，所述进风扇(17)和排风扇(12)下方的灯头(3)内部位置处设置有空腔(16)，且空腔(16)与导热硅脂(14)之间通过导气口(15)相连通。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920206531.4
(22)申请日 2019.02.18
(73)专利权人麦佧仕光电科技(上海)有限公司
地址 200120 上海市浦东新区中国(上海)
自由贸易试验区耀华路251号一幢一
层
(72)发明人薛荣　
(74)专利代理机构成都明涛智创专利代理有限
公司 51289
代理人丁国勇
(51)Int.Cl.
G03F 7/20(2006.01)
(54)实用新型名称一种步进式LDI光刻机的UVLED阵列结构(57)摘要本实用新型涉及光刻机技术领域，特别涉及一种步进式LDI光刻机的UVLED阵列结构，其技术方案要点是，包括壳体、灯板和灯珠，所述灯板上开设有若干个反光碗，若干个所述反光碗呈圆周方向分布，且若干个所述反光碗均匀的分布在六个照射区中，相邻的所述照射区中的所述反光碗位于不同圆周方向上，所述灯珠嵌设在所述反光碗内；所述灯板沿圆周方向滑动连接在所述壳体的内壁；设有六个照射区，且每个反光区中的反光碗都是位于不同的圆周方向上的，这样就可以填补每个照射区径向方向上的反光碗之间的间隙，使光源的照射不留死点，同时配合灯板在一定角度下转动，可以使每个照射区的光线都均匀的照射到产品上，
使产品的固化更加均匀有效。

权利要求书1页说明书3页附图2页CN 209248250 U 2019.08.13
C N 209248250
U
权　利　要　求　书1/1页CN 209248250 U
1.一种步进式LDI光刻机的UVLED阵列结构，包括壳体(1)、灯板(2)和灯珠(3)，其特征在于：所述灯板(2)上开设有若干个反光碗(22)，若干个所述反光碗(22)呈圆周方向分布，且若干个所述反光碗(22)均匀的分布在六个照射区(201)中，相邻的所述照射区(201)中的所述反光碗(22)位于不同圆周方向上，所述灯珠(3)嵌设在所述反光碗(22)内；所述灯板(2)沿圆周方向滑动连接在所述壳体(1)的内壁，所述灯板(2)的滑动角度大于六十度。

2.根据权利要求1所述的一种步进式LDI光刻机的UVLED阵列结构，其特征在于：所述灯板(2)远离所述反光碗(22)的一侧固定有联动柱(24)，所述壳体(1)上开设有与所述联动柱(24)配合的弧形导槽(101)，所述弧形导槽(101)的弧长为五分之二π。

3.根据权利要求1所述的一种步进式LDI光刻机的UVLED阵列结构，其特征在于：所述灯板(2)的外侧一周设有外层聚光弧板(23)。

4.根据权利要求1所述的一种步进式LDI光刻机的UVLED阵列结构，其特征在于：所述灯板(2)远离所述反光碗(22)的一侧中间位置处固定有线缆管(21)，所述线缆管(21)转动连接在所述壳体(1)的内壁。

5.根据权利要求2所述的一种步进式LDI光刻机的UVLED阵列结构，其特征在于：所述壳体(1)远离所述灯板(2)的一侧固定有马达(4)，所述马达(4)的一侧还设有从动轮(42)，所述从动轮(42)转动连接在所述灯板(2)的外壁，所述马达(4)与所述从动轮(42)传动连接。

6.根据权利要求5所述的一种步进式LDI光刻机的UVLED阵列结构，其特征在于：所述马达(4)的输出端连接有主动轮(41)，所述主动轮(41)与所述从动轮(42)之间通过传动带(411)传动连接。

7.根据权利要求6所述的一种步进式LDI光刻机的UVLED阵列结构，其特征在于：所述从动轮(42)的外壁设有曲柄(421)，所述曲柄(421)与所述联动柱(24)之间通过连杆(43)传动连接。

2。
