杆塔组立安全技术交底
杆塔组立安全技术交底
一、前言
在电力工程中，杆塔组立是一项重要的工作。
由于杆塔所
处的环境复杂，安全问题尤为重要。
杆塔组立工作涉及到人员、机械设备、材料等因素，因此必须制定一套严格的安全技术规范，以确保工作的安全、顺利开展。
为了保障电力工程的顺利进行，本文将对杆塔组立安全技
术做一次详细的交底。
二、杆塔组立前的准备工作
1.施工前检查人员的安全设施是否到位，如安全带、
防摔帽等。
2.对施工人员进行培训，告知他们应注意的安全事项，
如坑洞、电缆、管线等问题。
确保施工人员知道如何正确
地穿戴安全带、如何避免高处坠落等。
3.对工人进行健康检查，确保身体健康，没有精神障
碍等问题。
4.检查使用的设备、材料是否符合要求，包括铁塔、
螺栓、钢丝绳、起重机等。
5.安排现场管理人员，核定施工图纸、工程任务书、
工人台账等。
三、现场规定
1.现场设有挂牌安全警告标志，指示杆塔位置、施工
安全区域等。
2.现场设有操作手册，说明操作规范，如使用构件、
折叠式铁门、吊钩等。
3.现场施工须有人员看守，防止路人闯入施工区域。
4.杆塔基础的挖掘、浇筑等工序需要经过质量验收合
格后方可组塔。
5.安检人员负责检查吊装货物、工人安全及现场初步
验收等事宜，并及时向现场管理人员汇报安全问题。
四、组塔作业的安全措施
1.组塔起重机应根据负荷型号、工作环境等条件进行
检查，确保能满足施工要求。
2.测量杆塔高度和支架尺寸，选用正确的组装方案，
确保施工顺利。
3.在组塔过程中，选择合适的铺设路线，以免施工过
程中铁塔倒塌。
4.组塔时，钢丝绳应固定牢固，保证钢丝绳不被突然
拉扯。
5.吊装构件时，应先进行鉴定受力点，放置固定装置，确定起吊位置和吊点，再上升提起构件。
6.铁塔支撑点和吊装系统上应配有理、排布合理的秤
重器，以确保相关配套的铁塔、机型符合安装图纸。
五、施工后的清理和验收
1.施工完毕后，应对现场进行整理和清理，保持施工
区域整洁、无遗留物，确保对外道路整洁干燥，防止发生
意外事故。
2.组塔完后，需进行二次安全验收，按照工程验收合
格标准进行验收，做到安全无事故。
3.组塔完后，需到各施工部门通报安全情况，供评分
推算，对检查发现的安全事故滞后闭环处置。
每日安全问
题汇总上报，定期召开施工安全会议。
六、结论
杆塔组立是电力工程中一项非常重要的工作，需要各方合作，进行严格的安全措施和规范，以确保工作的安全、顺利开展。
在杆塔组立前，要做好充分的准备工作，现场必须符合安全要求。
在组塔过程中，各环节都必须按照安全规定进行操作，施工完毕后，必须进行清理和验收。

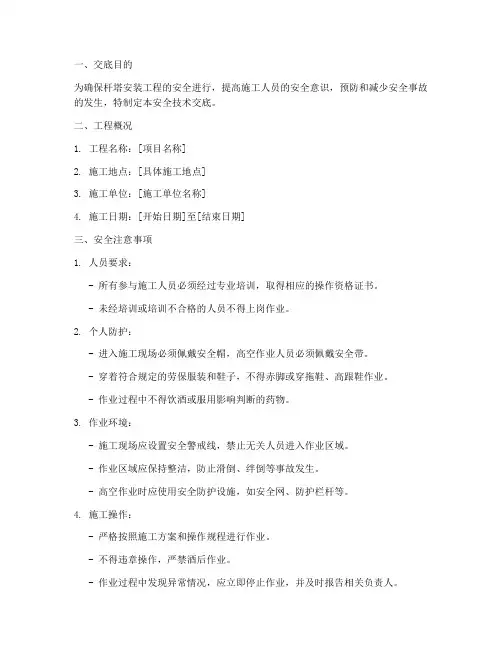

杆塔安装安全技术交底模板
一、交底目的为确保杆塔安装工程的安全进行，提高施工人员的安全意识，预防和减少安全事故的发生，特制定本安全技术交底。
二、工程概况1. 工程名称：[项目名称]2. 施工地点：[具体施工地点]3. 施工单位：[施工单位名称]4. 施工日期：[开始日期]至[结束日期]三、安全注意事项1. 人员要求：- 所有参与施工人员必须经过专业培训，取得相应的操作资格证书。
- 未经培训或培训不合格的人员不得上岗作业。
2. 个人防护：- 进入施工现场必须佩戴安全帽，高空作业人员必须佩戴安全带。
- 穿着符合规定的劳保服装和鞋子，不得赤脚或穿拖鞋、高跟鞋作业。
- 作业过程中不得饮酒或服用影响判断的药物。
3. 作业环境：- 施工现场应设置安全警戒线，禁止无关人员进入作业区域。
- 作业区域应保持整洁，防止滑倒、绊倒等事故发生。
- 高空作业时应使用安全防护设施，如安全网、防护栏杆等。
4. 施工操作：- 严格按照施工方案和操作规程进行作业。
- 不得违章操作，严禁酒后作业。
- 作业过程中发现异常情况，应立即停止作业，并及时报告相关负责人。
5. 物料管理：- 施工材料应堆放整齐，不得占用消防通道和作业通道。
- 传递物料时，应使用专用工具，严禁抛掷物料。
6. 设备维护：- 定期检查施工设备，确保其安全可靠。
- 发现设备故障，应及时停机维修，不得带病作业。
四、具体作业要求1. 基础施工：- 基础坑应按照设计要求进行开挖，确保坑壁稳定。
- 基础混凝土浇筑过程中，应严格按照配合比进行搅拌，确保混凝土强度。
2. 杆塔组立：- 杆塔组立前，应检查杆塔部件是否完好，连接螺栓是否紧固。
- 组立过程中，应使用专用工具，确保杆塔平稳就位。
- 组立完成后，应对杆塔进行垂直度、水平度等检查，确保符合设计要求。
3. 线路架设：- 线路架设前，应检查导线、地线等是否完好，连接螺栓是否紧固。
- 架设过程中，应使用专用工具，确保线路平稳、牢固。
- 架设完成后，应对线路进行张力、绝缘等检查，确保符合设计要求。
杆塔组立技术交底
2、抱杆宜分段联接于抱杆下端，当用花兰连接时，应使用内花兰，以便在提升抱杆时，能顺利通过腰环。如果为外花兰接头，提升抱杆过程中，腰环应随时解开，以利接头通过。
3、本工程选用抱杆为角钢格构式400mm×400mm×18m抱杆。根据本工程具体塔型的构造，经验算后确定，400mm×400mm抱杆的吊重应限制在2000kg以下。
⑵反向腰滑车应布置在已组塔段上端与提升钢绳绑扎点成对角，且与之对称的一侧。如此，抱杆可在提升中始终处在铁塔结构中心。
⑶地滑车应位于腰滑车的下方基础边。
3、提升抱杆的操作步骤如下：
⑴绑好上腰环及下腰环，使抱杆直立在铁塔结构中心位置。
⑵将四根上拉线由原绑扎点解下，提升到新的绑扎位置上予以固定。一般情况下，上拉线应固定在已组塔段各主材最上端的节点处，各拉线固定方式应相同，拉线呈松弛状态。
单吊组塔时，起吊绳必须与牵引绳分开，牵引磨绳不能直接与塔材连接。双吊组塔时，起吊绳与牵引绳通过平衡滑车相连接。
起吊绳的规格，应按每次最大受力工况来选取。
四、牵引设备的布置
绞磨应尽可能顺线路或横线路方向设置。距塔位的距离一般应不小于1.2倍塔高。
牵引设备尽可能设在平坦地带。牵引机手应能观测到起吊构件的操作。
4、上腰环应布置在已组塔身的最上端，下腰环应布置在相应抱杆根部最终提升的位置。
5、腰环一般用棕绳固定在已组塔段主材上。
八、塔腿组立
1、使用地脚螺栓式基础的铁塔，应首先将铁塔腿组立好，以便固定抱杆，再进行塔片吊装作业。
2、塔腿组立一般有两种方法：
⑴分件组装法，即先立主材而后逐一装辅材的方法。该法适用于塔腿较重，根开较大的铁塔；需用工器具较少，适用于山区地形。
杆塔安全交底记录
杆塔安全交底记录披露内容：1杆塔组立施工前，施工单位应当组织施工人员进行工序施工安全技术交底，提高施工人员的安全意识。
2杆塔组立现场须设安全监护人，并应认真履行安全监护职责。
施工现场非施工人员不得进入，所有进入施工现场的施工人员必须正确佩戴安全帽；高空作业人员必须系好安全带。
转移位置时，不得失去保护，预防高空坠落事故发生。
3砼杆排杆滚动杆段时应统一行动，滚动前方不得有人。
杆段顺向移动时，应随时将支垫处用木楔掩牢。
用棍、杠撬拨杆段时，应防止滑脱伤人；不要将铁撬插入预埋孔中以旋转杆体。
4使用卧式地锚时，地锚套引出方向应开挖马道，马道与受力方向应一致，不允许使用树木或裸露岩石作为主要受力锚桩，例如牵引或制动。
5除杆塔组装现场必要的施工人员外，其它人员应离开杆塔高度约1.2倍距离以外。
杆塔组立过程中，吊件垂直下方严禁有人，受力钢丝绳的内角侧严禁有人。
6停工或过夜时，提升段应落地，并收紧操作拉线和保险拉线，封死绞磨。
如提升段不能落地时，必须采取可靠的安全技术措施。
7临时拉线必须在所有永久拉线安装完毕后安装，方可拆除，拆除时应由现场负责人统一指挥，严禁采用安装一根永久线，拆除一根临时拉线的做法。
调整拉线时，杆塔上不得有人。
8杆塔组装时，严禁将手指伸入螺孔找正。
交付过程中不得投掷小型工具或材料。
9杆塔整体组立起吊前，施工负责人必须亲自检查现场布置情况，操作人员必须仔细检查各自操作项目的现场布局。
10杆塔顶部吊离地面约0.8m时，应暂停牵引，进行冲击试验，全面检查各部位受力情况，确认没有问题后继续站起来。
11倒落式抱杆脱帽时，杆塔应及时配备反向临时拉线，随起立速度适当放出。
12杆塔起立约70°时，应减慢速度，约80°时停止牵引，用临时拉线调整杆塔、调直。
杆塔组立安全技术交底
杆塔组立安全技术交底（最新版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的安全管理制度，如通用安全、交通运输、矿山安全、石油化工、建筑安全、机械安全、电力安全、其他安全等等制度，想了解不同制度格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of safety management systems, such as general safety, transportation, mine safety, petrochemical, construction safety, machinery safety, electrical safety, other safety, etc. systems, I want to know the format and writing of different systems ,stay tuned!杆塔组立安全技术交底。
杆塔组立安全交底内容
杆塔工程1．一般要求（1）所有工具和设备应定期进行技术检验，不合格者严禁使用，使用时不得以小代大。
（2）现场设置的地锚、地钻等应根据土质情况和受力大小确定。
马道必须与受力方向一致。
（3）施工现场有带电体或其他设施时，应事先进行勘测，并提出切实可行的安全措施，在带电体附近进行工作时，人身和工器具、构件对带电体的距离必须满足下表的要求。
在带电体附近工作时人身和工器具、构件对带电体的距离表整体组立杆塔与带电体的距离应大于倒杆距离(自杆塔边缘到带电体的最近侧为杆塔高)（4）采用机械吊装或牵引时，吊装或牵引设备必须有可靠的制动装置。
（5）检修杆塔不得随意拆除受力构件。
如需拆除，应事先做好补强措施。
对杆塔倾斜或弯曲进行调整时，要打好临时拉线。
线杆上有人时，禁止调整拉线。
（6）传递材料或工具不得抛掷。
2．分解组立杆塔（1）起吊方案和现场布置必须按技术交底的要求进行，未经技术人员的同意不得擅自更改。
（2）固定杆塔的临时拉线必须满足下列要求：使用钢丝绳时，单杆（塔）不少于4根，双杆（塔）不少于6根。
绑扎工作由技工担任。
未全部绑扎固定不得登高作业。
组立杆塔的临时拉线不得过夜，如需过夜时，应采取安全措施。
固定在同一临时地锚上的拉线最多不超过两根。
（3）用外拉线抱杆组立杆塔应遵循下列规定：升降抱杆应听从指挥，4根拉线应均匀放出，抱杆垂直下方及塔下不得有人，塔上人员应站在安全位置。
抱杆倾斜度不宜超过15º。
起吊和就位过程中，吊件外侧应设控制绳。
吊件就位的连接次序应先低侧后高侧，主材和侧面大斜材未全部连接固定前不得到吊件上作业。
（4）内拉线抱杆组立杆应满足下列要求。
提升抱杆应采用双腰环；采用单腰环时，抱杆顶部应设置临时防倾拉线控制。
起吊时，腰环不得受力。
双面吊装时，两侧荷重、提升速度及摇臂的变幅角应保持一致。
外拉线抱杆组立杆的塔的操作方法，参照外拉线抱杆组塔的要求。
（5）钢丝绳与铁件绑扎处应衬垫软物。
（6）铁件及工具严禁搁放在杆塔及抱杆上。

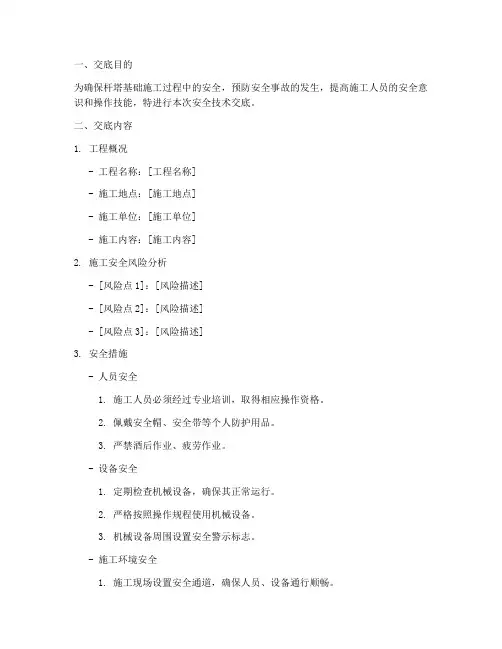

杆塔基础安全技术交底模板
一、交底目的为确保杆塔基础施工过程中的安全，预防安全事故的发生，提高施工人员的安全意识和操作技能，特进行本次安全技术交底。
二、交底内容1. 工程概况- 工程名称：[工程名称]- 施工地点：[施工地点]- 施工单位：[施工单位]- 施工内容：[施工内容]2. 施工安全风险分析- [风险点1]：[风险描述]- [风险点2]：[风险描述]- [风险点3]：[风险描述]3. 安全措施- 人员安全1. 施工人员必须经过专业培训，取得相应操作资格。
2. 佩戴安全帽、安全带等个人防护用品。
3. 严禁酒后作业、疲劳作业。
- 设备安全1. 定期检查机械设备，确保其正常运行。
2. 严格按照操作规程使用机械设备。
3. 机械设备周围设置安全警示标志。
- 施工环境安全1. 施工现场设置安全通道，确保人员、设备通行顺畅。
2. 施工现场设置安全警示标志，提醒人员注意安全。
3. 施工现场保持整洁，及时清理施工垃圾。
4. 施工流程及注意事项- 施工流程：1. 杆塔基础定位。
2. 基坑开挖。
3. 基坑支护。
4. 基础浇筑。
5. 基础养护。
- 注意事项：1. 基坑开挖前，应先进行地质勘察，了解土质情况。
2. 基坑开挖时，应注意边坡稳定，防止坍塌。
3. 基坑支护材料应符合设计要求，确保支护效果。
4. 基础浇筑时，应严格按照设计要求进行。
5. 基础养护期间，应保持基础湿润，防止开裂。
5. 应急预案- 事故类型：[事故类型]- 应急处置措施：1. [应急处置措施1]2. [应急处置措施2]3. [应急处置措施3]三、交底要求1. 施工单位应将本次安全技术交底内容书面记录，并由施工人员签字确认。
2. 施工人员应认真学习安全技术交底内容，提高安全意识。
3. 施工现场应严格执行安全技术交底内容，确保施工安全。
四、结语本次安全技术交底旨在提高施工人员的安全意识和操作技能，预防安全事故的发生。
请各参建单位高度重视，认真贯彻落实安全技术交底内容，确保杆塔基础施工安全顺利进行。
铁塔组立施工技术、安全交底记录
铁塔组立施工技术、安全交底记录技术及安全措施交底记录编号：110GSHD-YZ-02工程名称施工阶段交底时间听讲单位交底人交底地点交底依据和主要内容：杆塔作业指导书、杆塔安全措施、杆塔根底质量措施、杆塔文明施工及环境爱护措施一、工程名称：二、线路方向：三、杆塔组立施工留意事项1、独立塔组立采纳内悬浮抱杆分解组立。
2、铁塔组装使用的各种规格的塔材、螺栓、垫片、脚钉必需符合设计图纸要求。
3、螺栓的穿入方向应符合以下规定：3、1对立体构造：水平方向由内向外；垂直方向由下向上。
3、2对水平构造：顺线路方向，由送电侧穿入或按统一方向穿入；横线路方向，两侧由内向外，中间由左向右（指面对受电侧）；垂直方向由下向上。
4、螺杆应与构件面垂直,螺栓头平面与构件间不应有空隙。
5、螺母拧紧后, 螺杆露出的长度:对单螺母不应小于两个螺距, 对双螺母可与螺母相平。
6、必需加垫者，每端不宜超过两个垫片。
7、直线耐张塔，中相跳线横担安装在线路前进方向的左侧。
8、铁塔连接螺栓在组立完毕时必需全部紧固（到达扭矩标准）。
架线后应复紧一遍,到达扭矩标准。
应在铁塔顶部至边导线以下之间的全部单螺母螺栓的外露螺纹上刷灰铅油，以防螺母松动。
根底顶面以上8米塔身安装防盗螺栓。
接地眼孔位置暂担心装防盗螺栓。
四、杆塔组立施工质量严格执行《35kV架空送电线路施工及验收标准》、的规定和《杆塔组立施工作业指导书》的全部规定。
五、杆塔组立施工安全措施1、施工前要正确填写安全工作票，工作票签字齐全、有效；各作业点要明确指定安全监护人，各施工人员要明确自己的岗位职责，作业中必需到岗到位。
2、坚持班前讲话制度，在各道工序开头前，由施工队现场工作负责人宣读安全工作票，强调安全留意事项，明确施工工艺施工方法和各岗位人员的安全责任。
3、施工前施工队工作负责人必需对施工人员讲解安全留意事项和操作方法，宣讲安全工作票和安全监护制度，并做好安全监护工作。
4、工作负责人应把握抱杆各部绳索的受力状况，起吊重量，不得超过作业指导书中的规定。
组立塔架安全技术交底模板
一、交底目的为确保组立塔架施工过程中的安全，防止安全事故发生，特进行本次安全技术交底。
请全体施工人员认真学习，严格遵守以下安全规定。
二、施工人员要求1. 施工人员必须具备相应的施工技能和安全知识，且必须持有有效操作证。
2. 施工人员应穿着符合规定的安全防护服装，佩戴安全帽、安全带等防护用品。
3. 施工人员应严格遵守施工现场各项规章制度，听从指挥，确保施工安全。
三、施工前的准备工作1. 检查施工图纸，了解组立塔架的结构、尺寸、材料等。
2. 检查施工场地，确保场地平整、坚实，满足施工要求。
3. 检查施工设备，如塔吊、吊车、电动葫芦等，确保设备运行正常。
4. 检查施工材料，如钢材、混凝土、焊接材料等，确保质量合格。
5. 检查安全防护设施，如安全网、安全带、防护栏杆等，确保完好。
四、施工过程中的安全措施1. 施工人员应按照施工方案进行操作，不得擅自更改。
2. 施工过程中，严禁酒后作业、疲劳作业。
3. 施工现场应设立警戒区域，设置安全警示标志，禁止无关人员进入。
4. 施工人员应正确使用安全防护用品，如安全带、安全帽等。
5. 高处作业时，必须使用安全带，并确保安全带系挂正确。
6. 施工人员应遵守“一人一机”的原则，不得同时操作多台设备。
7. 交叉作业时，应遵守“先吊后装、先装后吊”的原则，确保安全。
8. 施工过程中，如发现异常情况，应立即停止作业，及时上报。
五、施工结束后的安全措施1. 施工结束后，清理施工现场，确保无安全隐患。
2. 检查施工设备，确保设备完好，存放于指定位置。
3. 检查施工材料，确保无浪费，存放于指定位置。
4. 收集施工过程中产生的生活垃圾，及时清运。
六、注意事项1. 施工过程中，如遇恶劣天气，应暂停施工，确保人员安全。
2. 施工人员应密切关注施工现场，发现安全隐患，及时上报。
3. 施工过程中，应加强沟通与协调，确保施工顺利进行。
4. 施工人员应积极参加安全培训，提高安全意识。
请全体施工人员认真遵守以上安全技术交底内容，共同保障施工安全，确保工程顺利进行。
安全技术交底记录-杆塔组立施工
（13）、抱杆拉线由专人控制、，防止抱杆倾倒伤人；
（14）、主材和侧面大斜材未全部连接前，不得到被吊构件上作业；
5、构件安装
（1）安装顺序：先到位后安装，先主材后辅材，先斜材后水平材；
（2）进行铁塔的构件安装时，应做到：塔上工作人员要密切配合听从指挥，以保证安装工作顺利。
18、阴雨天气或雨后高空作业应注意防滑。雷雨、暴雨、浓雾及六级以上大风不得进行杆塔起吊工作。
19、执行《电力建设安全工作规程》（架空电力线路部分）有关规定。
四、危险源及控制要求：
一、安全及危险源控制部分：
1、高空作业人员必须考试合格并取得高空作业证才可上岗作业。
2、进入施工现场必须正确佩带安全帽，穿工作服、胶鞋，高空作业人员必须系好安全带及防坠绳。安全带及防坠绳不可低挂高用并不能代替工器具使用。
二、技术、质量控制要求：
1、面向大号侧，右前为C号腿、右后为D号腿、左后为A号腿、左前为B号腿。
2、塔身螺丝从内朝外穿；塔中间十字交叉材螺丝由下朝上穿；曲背斜面螺丝由外向内穿。
3、以塔脚计算从下往上8米装防盗螺丝；9米以上到塔顶全部加装防松罩（扣紧螺母）。
4、所有螺丝必须出3至4口牙，交叉材螺丝必须垫2块垫片，同主材共孔加强螺丝视主材厚薄加装垫片。
三、安全注意事项：
1、组立杆塔使用的工器具必须按工艺要求进行选择，不得以小代大、以次充好，保养不善或生锈损伤不符合安全要求的工器具严禁使用。
2、杆塔组立现场除有施工负责人外，还应指定一名安全负责人，认真做好现场的检查、监督工作。
3、施工现场必须设专人指挥。起吊前指挥员应亲自检查现场布置情况及绳索绑扎情况，确认无误后方可起吊。
杆塔组立安全交底
杆塔组立安全交底一、塔杆组立安全技术措施1、现场搬运塔杆时应遵守下列规定：(1) 搬运前应观看四周是否有人工作及其它障碍，避免相互碰撞。
(2) 搬运时注意观察行走道路，有无沟坎，避免踩空，踩滑，跌到。
(3) 两人抬运塔材时，应同侧肩抬，并做到同起同落。
(4) 多人抬运塔材时，应步调一致，有一人指挥。
2、地面组装必须设置现场指挥人，负责现场的全面安全工作。
3、找正螺孔时，严禁将手指伸入孔内。
4、传递小型工具或材料不得抛掷。
5、现场工作人员应戴手套及安全帽。
6、上下层同时作业时，上层工作人员应备工具袋，严禁工具及铁件向下抛掷。
7、参加组塔的人员必须作到“三熟悉”：熟悉铁塔安装图，熟悉立塔方法的操作要点，熟悉本安全措施。
8、铁塔组立人员必须遵守以下十不准内容：（1）不准技术不熟的技工指挥立塔。
（3）不准工作人员在现场打闹、开玩笑等有碍立塔安全的行为。
（4）现场布置未经立塔指挥人或立塔安全监督人的检查，不准立塔。
（5）未经许可不准组立有缺件的铁塔。
（6）不准用麻绳作立塔临时绳。
（7）不准用不可靠的岩石作立塔地锚（如用使用，必须由立塔指挥人的安全监督员作出鉴定）。
（9）在特殊地形条件下无立塔补充措施不准立塔。
（10）不准没有施工措施就更换铁塔受力部位的斜材。
9、立塔指挥人应掌握，各部绳索的受力情况，严格控制起吊重量。
10、各部位的工具，应按施工设计要求进行布置，各种绳索的穿向要正确，连接要可靠，安全监督人在吊塔前应做一次全面检查。
11、在起吊过程中，严禁将手脚伸进吊件的空隙内或在吊件上作业。
12、塔腿组立后，应及时将塔腿接地装置与铁塔相连接，避免雷害事故。
13、现场人员都必须戴安全帽，在施工过程中，非工作人员严禁在塔高范围内参观逗留。
14、吊装方案和现场布置应符合施工技术措施的规定，工器具不得超载使用。
发生变形，老化及经检查不合格的工器具严禁使用。
吊装时，两侧荷重，提升速度应基本一至。
二、作业车作业1、作业车司机要与指挥人员时刻保持联系，2、作业组成员离开工区到达指定的地点乘车时，应列队离开工区，且工作领导人应清点人数。
