万能表读数测试题及答案

万能表读数测试题及答案一、选择题1. 万能表在测量电阻时，应选择哪个量程？A. 电流量程B. 电压量程C. 电阻量程D. 功率量程答案：C2. 当使用万能表测量电压时，应将表笔连接到电路的哪些点？A. 电源两端B. 负载两端C. 电源与负载之间D. 电源与地之间答案：A3. 以下哪个选项不是万能表的测量功能？A. 测量电阻B. 测量电压C. 测量电流D. 测量功率答案：D二、填空题1. 万能表在测量电阻时，应将选择旋钮调至________。

答案：电阻量程2. 测量交流电压时，万能表的表笔应连接到________。

答案：电路的两端3. 万能表的表笔颜色通常为________和________。

答案：红色；黑色三、判断题1. 使用万能表测量电阻前，需要将电阻从电路中断开。

（）答案：正确2. 万能表可以测量直流和交流电流。

（）答案：错误3. 万能表的表笔可以随意更换位置，不影响测量结果。

（）答案：错误四、简答题1. 请简述万能表测量电压的步骤。

答案：首先，将选择旋钮调至相应的电压量程；然后，将红色表笔连接到电路的正极，黑色表笔连接到负极；最后，读取万能表上显示的电压值。

2. 如何正确使用万能表测量电阻？答案：首先，确保待测电阻与电路断开；其次，将选择旋钮调至电阻量程；然后，将红色表笔和黑色表笔分别连接到电阻的两端；最后，读取显示的电阻值。

五、计算题1. 假设使用万能表测量得到某电阻值为200Ω，若该电阻两端的电压为10V，请计算通过该电阻的电流。

答案：根据欧姆定律，电流I = V/R，所以I = 10V / 200Ω =0.05A。

六、操作题1. 描述如何使用万能表测量一个未知电阻的阻值。

答案：首先，将万能表的量程选择旋钮调至电阻量程；然后，确保待测电阻与电路断开；接着，将红色表笔和黑色表笔分别接触电阻的两端；最后，观察并记录万能表上显示的阻值。

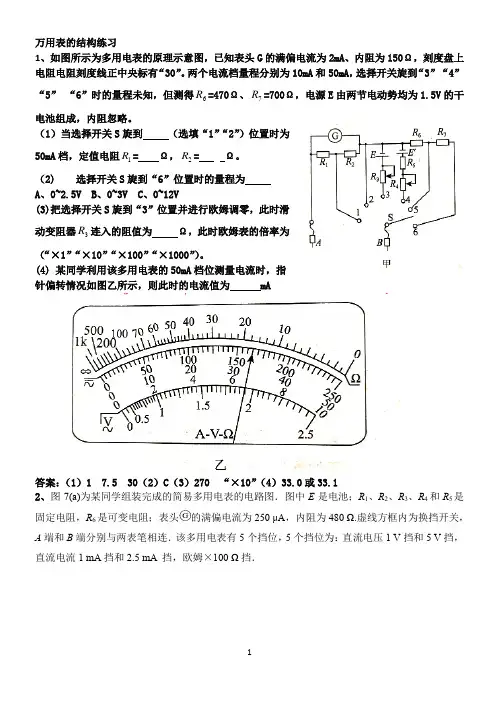

万用表的使用(含答案)

万用表的结构练习1、如图所示为多用电表的原理示意图，已知表头G 的满偏电流为2mA 、内阻为150Ω，刻度盘上电阻电阻刻度线正中央标有“30”。

两个电流档量程分别为10mA 和50mA ，选择开关旋到“3” “4” “5” “6”时的量程未知，但测得6R =470Ω、7R =700Ω，电源E 由两节电动势均为1.5V 的干电池组成，内阻忽略。

（1）当选择开关S 旋到（选填“1”“2”）位置时为50mA 档，定值电阻1R = Ω，2R = Ω。

（2) 选择开关S 旋到“6”位置时的量程为A 、0~2.5VB 、0~3VC 、0~12V(3)把选择开关S 旋到“3”位置并进行欧姆调零，此时滑动变阻器3R 连入的阻值为 Ω，此时欧姆表的倍率为（“×1”“×10”“×100”“×1000”）。

(4) 某同学利用该多用电表的50mA 档位测量电流时，指针偏转情况如图乙所示，则此时的电流值为 mA答案：（1）1 7.5 30（2）C （3）270 “×10”（4）33.0或33.12、图7(a)为某同学组装完成的简易多用电表的电路图．图中E 是电池；R 1、R 2、R3、R 4和R 5是固定电阻，R 6是可变电阻；表头的满偏电流为250 μA ，内阻为480 Ω.虚线方框内为换挡开关，A 端和B 端分别与两表笔相连．该多用电表有5个挡位，5个挡位为：直流电压1 V 挡和5 V 挡，直流电流1 mA 挡和2.5 mA 挡，欧姆×100 Ω挡．图7(1)图(a)中的A端与________(填“红”或“黑”)色表笔相连接．(2)关于R6的使用，下列说法正确的是________(填正确答案标号)．A．在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置B．使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置C．使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置(3)根据题给条件可得R1＋R2＝________Ω，R4＝________Ω.(4)某次测量时该多用电表指针位置如图(b)所示．若此时B端是与“1”相连的，则多用电表读数为__________；若此时B端是与“3”相连的，则读数为________；若此时B端是与“5”相连的，则读数为____________．(结果均保留3位有效数字)答案(1)黑(2)B(3)160880(4)1.47 mA1．10 kΩ 2.94 V解析(1)当B端与“3”连接时，内部电源与外部电路形成闭合回路，电流从A端流出，故A端与黑色表笔相连接．(2)在使用多用电表之前，调整表头螺丝使电表指针指在表盘左端电流“0”位置，选项A错误；使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置，选项B正确；使用电流挡时，电阻R6不在闭合电路中，调节无效，选项C错误．(3)根据题给条件可知，当B端与“2”连接时，表头与R1、R2组成的串联电路并联，此时为量程1 mA的电流挡，由并联电路两支路电流与电阻成反比知，R gR1＋R2＝1－0.250.25＝31，解得R1＋R2＝160Ω.当B端与“4”连接时，表头与R1、R2组成的串联电路并联后再与R4串联，此时为量程1 V的电压挡，表头与R1、R2组成的串联电路并联后的总电阻为120 Ω，两端电压为0.12 V，由串联电路中电压与电阻成正比知：R4两端电压为0.88 V，则R4电阻为880 Ω.(4)若此时B端是与“1”连接的，多用电表作为直流电流表使用，量程为2.5 mA，读数为1.47 mA.若此时B端是与“3”连接的，多用电表作为欧姆表使用，读数为11×100 Ω＝1.10 kΩ.若此时B端是与“5”连接的，多用电表作为直流电压表使用，量程为5 V，读数为2.94 V.3、某同学制作了简单的指针式多用电表，图9甲为该多用电表的电路原理图，其中选用的电流表的满偏电流为50 mA，当选择开关接3时是量程为250 V的电压表，该多用电表表盘刻度如图乙所示，C为表盘正中间的刻度．图9请使用该同学制作的多用电表完成如下的有关操作和计算．(1)选择开关接1时指针在图乙所示位置，则其读数为________，另一次测量时选择开关接3，指针仍在图乙所示位置，则其读数为________．(2)选择开关接2时，多用电表为倍率“×10”的欧姆表，若图乙中C处的刻度为15，则甲图中电源的电动势为________ V.答案(1)36.0 mA180 V(2)3.75解析(1)由题意可知，选择开关接1时测电流，电流表的满偏电流为50 mA，其分度值为1 mA，示数为36.0 mA；当选择开关接3时是量程为250 V的电压表，其分度值为5 V，其示数为180 V；(2)由题图乙可知，指针指在C处时，电流表示数为25.0 mA＝0.025 A，C处电阻为中值电阻，则电表内阻为150 Ω，电源电动势：E＝IR＝0.025×150 V＝3.75 V.4、在“练习使用多用电表”的实验中：图7(1)某同学用多用电表测量电阻，电路如图7甲所示，若选择开关置于“×100”挡，按正确使用方法测量电阻R x 的阻值，指针位于图乙所示位置，则R x ＝________ Ω.(2)若该欧姆表使用一段时间后，电池电动势变小，内阻变大，但此表仍能调零，按正确使用方法再测上述R x ，其测量结果与原结果相比将________(选填“变大”“变小”或“不变”)．(3)某同学利用图甲中的器材设计了一只欧姆表，其电路如图丙所示．①关于该欧姆表，下列说法正确的是________．A ．电阻刻度的零位在表盘的右端B ．表盘上的电阻刻度是均匀的C ．测量前，不需要红、黑表笔短接调零D ．测量后，应将开关S 断开②某同学进行如下操作：当R x 未接入时，闭合开关S ，将红、黑表笔分开时，调节可变电阻，使电流表满偏．当R x 接入A 、B 表笔之间时，若电流表的指针指在表盘的正中央，则待测电阻R x 的阻值为________(已知电流表的内阻为R g ，电池的内阻为r ，可变电阻接入电路的阻值为R )．答案 (1)700 (2)变大 (3)①CD ②(R ＋r )R g R ＋r ＋R g解析 (1)欧姆表的示数乘以相应挡位的倍率，即待测电阻的阻值，图示读数为7×100 Ω＝700 Ω.(2)当电池电动势变小、内阻变大时，欧姆表需要重新调零，由于满偏电流I g 不变，由公式I g ＝E R 内可知，欧姆表内阻R 内应调小，待测电阻的测量值是通过电流表的示数体现出来的，由I ＝E R 内＋R x＝I g R 内R 内＋R x ＝I g 1＋R x R 内可知，当R 内变小时，I 变小，指针跟原来的位置相比偏左了，欧姆表的示数变大了．(3)①由图丙可知，该欧姆表利用并联电路特点与闭合电路欧姆定律测电阻阻值，电阻刻度的零位置在表盘的左端，由闭合电路欧姆定律可知，表盘上的电阻刻度是不均匀的，测量前，不需要红、黑表笔短接调零，测量后，应将开关S 断开，故选项A 、B 错误，C 、D 正确．②当R x 未接入时，闭合开关S ，将红、黑表笔分开，调节可变电阻使电流表满偏，由闭合电路欧姆定律得：I g ＝E r ＋R g ＋R，当R x 接入A 、B 表笔之间时，若电流表的指针指在表盘的正中央，由闭合电路欧姆定律得12I g ＝E r ＋R ＋R g ·R x R g ＋R x·R x R g ＋R x ，联立解得R x ＝(R ＋r )R g R ＋r ＋R g .二、多用表的综合使用5、多用电表点阻挡可以等效为一个直流电源、一个电阻和一个电流表串联，与黑表笔相接。

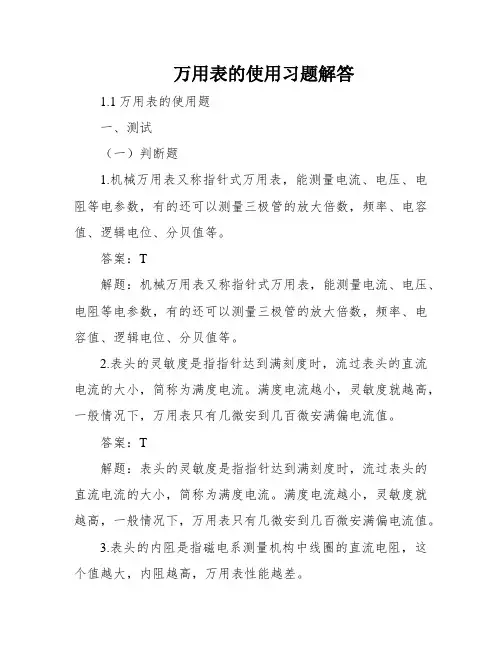

万用表的使用习题解答

万用表的使用习题解答1.1万用表的使用题一、测试（一）判断题1.机械万用表又称指针式万用表，能测量电流、电压、电阻等电参数，有的还可以测量三极管的放大倍数，频率、电容值、逻辑电位、分贝值等。

答案：T解题：机械万用表又称指针式万用表，能测量电流、电压、电阻等电参数，有的还可以测量三极管的放大倍数，频率、电容值、逻辑电位、分贝值等。

2.表头的灵敏度是指指针达到满刻度时，流过表头的直流电流的大小，简称为满度电流。

满度电流越小，灵敏度就越高，一般情况下，万用表只有几微安到几百微安满偏电流值。

答案：T解题：表头的灵敏度是指指针达到满刻度时，流过表头的直流电流的大小，简称为满度电流。

满度电流越小，灵敏度就越高，一般情况下，万用表只有几微安到几百微安满偏电流值。

3.表头的内阻是指磁电系测量机构中线圈的直流电阻，这个值越大，内阻越高，万用表性能越差。

答案：F解题：表头的内阻是指磁电系测量机构中线圈的直流电阻，这个值越大，内阻越高，万用表性能越好。

4.万用表量程旋转开关选择应遵循先选档位后选量程，量程从小到大选用的原则。

答案：F解题：万用表量程旋转开关选择应遵循先选档位后选量程，量程从大到小选用的原则。

5.机械万用表的表头为磁电式直流电流表，所以通过万用表的红、黑表笔串联到测量线路中就可以实现线路电流的测量。

为了实现多量程电流的测量，在表头上串联一个适当的电阻（叫分流电阻）进行分流，就可以扩展电流量程。

改变分流电阻的阻值，就能改变电流测量范围。

答案：F解题：机械万用表的表头为磁电式直流电流表，所以通过万用表的红、黑表笔串联到测量线路中就可以实现线路电流的测量。

为了实现多量程电流的测量，在表头上串联一个适当的电阻（叫分流电阻）进行分流，就可以扩展电流量程。

改变分流电阻的阻值，就能改变电流测量范围。

6.机器万用表测电阻原理是在表头上并联和串联适当的电阻，同时串接一节电池，使电流通过被测电阻，根据电流的大小，就可丈量出电阻值。

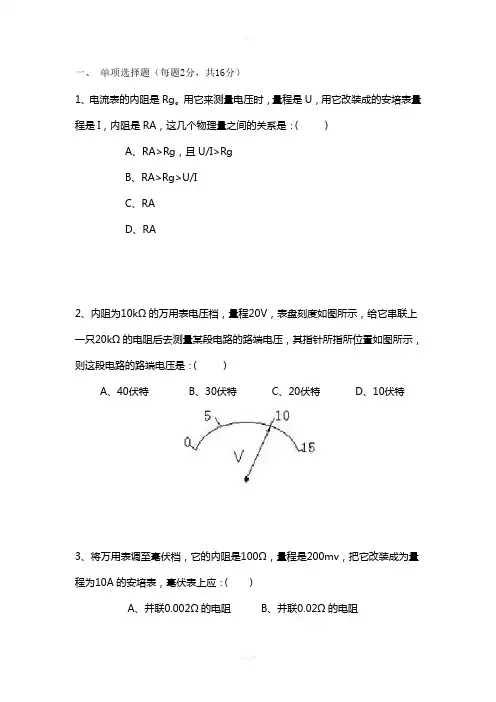

万用表笔试题

一、单项选择题（每题2分，共16分）1、电流表的内阻是Rg。

用它来测量电压时，量程是U，用它改装成的安培表量程是I，内阻是RA，这几个物理量之间的关系是：（）A、RA>Rg，且U/I>RgB、RA>Rg>U/IC、RAD、RA2、内阻为10kΩ的万用表电压档，量程20V，表盘刻度如图所示，给它串联上一只20kΩ的电阻后去测量某段电路的路端电压，其指针所指所位置如图所示，则这段电路的路端电压是：（）A、40伏特B、30伏特C、20伏特D、10伏特3、将万用表调至毫伏档，它的内阻是100Ω，量程是200mv，把它改装成为量程为10A的安培表，毫伏表上应：（）A、并联0.002Ω的电阻B、并联0.02Ω的电阻C、并联50Ω的电阻D、并联4900Ω的电阻4、万用表在使用时，必须____，以免造成误差。

同时，还要注意到避免外界磁场对万用表的影响A水平放置B垂直放置 C 则斜放置5、万用表使用完毕，应将转换开关置于____的最大挡。

A交流电流B交流电压C随便都可以6、____带电测量电阻，如果测量电容的时，应该放电后再进行测量A不能B能 C A和B7、选择合适的量程档位，如果不能确定被测量的电流时，应该选择____去测量A任意量程B小量程C大量程8、选择合适的量程，先____，后____量程或看铭牌值估算。

A选大选小B选小选大C任意都可以二、不定项选择题（每题3分，共30分）1．欧姆表是由表头、干电池和调零电阻等串联而成的，有关欧姆表的使用和连接，正确的叙述是( )A．测电阻前要使红黑表笔相接，调节调零电阻，使表头的指针指零B．红表笔与表内电池的正极相接，黑表笔与表内电池的负极相接C．红表笔与表内电池的负极相接，黑表笔与表内电池的正极相接D．测电阻时，表针偏转角度越大，待测电阻值越大2．甲、乙两同学使用欧姆挡测同一个电阻时，他们都把选择开关旋到“×100”挡，并能正确操作．他们发现指针偏角太小，于是甲就把开关旋到“×1 k”挡，乙把选择开关旋到“×10”挡，但乙重新调零，而甲没有重新调零，则以下说法正确的是( )A．甲选挡错误，而操作正确B．乙选挡正确，而操作错误C．甲选挡错误，操作也错误D．乙选挡错误，而操作正确3．用欧姆表测一个电阻R的阻值，选择旋钮置于“×10”挡，测量时指针指在100与200刻度的正中间，可以确定（）A.R=150ΩB. R=1500ΩC. 1000Ω<R<1500ΩD. 1500Ω<R<2000Ω4．在使用多用电表的欧姆挡测电阻时，应（）A.使用前检查指针是否停在欧姆挡刻度线的“∞”处B.每次测量前或每换一次挡位，都要进行一次电阻调零C.在测量电阻时，电流从黑表笔流出，经被测电阻到红表笔，再流入多用电表D.测量时若发现表针偏转的角度较小，应该更换倍率较小的挡来测量5．在如图6所示电路的三根导线中，有一根是断的，电源、电阻R1、R2及另外两根导线都是好的。

万用表练习题(打印版)

万用表练习题（打印版）# 万用表练习题## 一、选择题1. 万用表主要用来测量什么？- A. 电压- B. 电流- C. 电阻- D. 所有上述选项2. 使用万用表测量电阻时，应将选择开关置于哪个位置？ - A. 电压档- B. 电流档- C. 电阻档- D. 欧姆档3. 当测量电路中的电流时，万用表应该：- A. 串联在电路中- B. 并联在电路中- C. 放在电路之外- D. 以上都不对4. 测量交流电压时，万用表的红表笔应连接到：- A. 电路的正极- B. 电路的负极- C. 电路的地线- D. 任意位置5. 以下哪项不是万用表的基本功能？- A. 测量电压- B. 测量电流- C. 测量功率- D. 测量电阻## 二、填空题6. 万用表的电压测量范围通常包括______和______。

7. 使用万用表测量电阻时，电路必须是______状态。

8. 当测量电流时，万用表的内阻应该是______，以确保测量的准确性。

9. 万用表的表笔通常分为红色和黑色，其中红色表笔称为______，黑色表笔称为______。

10. 测量电路中的电压时，万用表应与被测电路______。

## 三、简答题11. 简述如何使用万用表测量一个电阻的阻值。

12. 描述在使用万用表测量电流时应注意的安全事项。

13. 解释为什么在使用万用表测量电路中的电压或电流前，需要选择合适的量程。

14. 说明万用表的表笔接触不良可能导致的测量误差。

15. 列举至少三种不同类型万用表的用途。

## 四、计算题16. 如果使用万用表测量得到一个电阻的阻值为680Ω，计算其对应的欧姆数。

17. 假设你使用万用表测量到一个电路的电压为12V，电流为0.5A，计算该电路的功率。

18. 如果一个电路的电阻为1kΩ，通过它的电流为2mA，计算该电路的电压。

19. 已知一个电路的功率为100W，电压为220V，计算该电路的电流。

20. 假设你使用万用表测量到一个电路的电阻为4.7kΩ，计算其对应的欧姆数。

万用表题库单选题100道及答案解析

万用表题库单选题100道及答案解析1. 万用表可以测量（）A. 电压B. 电流C. 电阻D. 以上都是答案：D解析：万用表通常可以测量电压、电流和电阻等多种电学量。

2. 测量直流电压时，万用表应选择（）挡位。

A. 交流电压B. 直流电压C. 电阻D. 电流答案：B解析：测量直流电压需选择直流电压挡位。

3. 用万用表测量电阻时，指针偏转在刻度盘（）范围，测量结果较准确。

A. 左侧B. 右侧C. 中间D. 任意位置答案：C解析：指针在刻度盘中间范围时，测量电阻的结果相对准确。

4. 万用表在使用前，应进行（）操作。

A. 机械调零B. 欧姆调零C. 无需调零D. 以上都不对答案：A解析：使用前需进行机械调零，确保指针初始位置准确。

5. 测量交流电压时，万用表的表笔（）。

A. 不分正负极B. 分正负极C. 只接红色表笔D. 只接黑色表笔答案：A解析：交流电压测量时表笔不分正负极。

6. 万用表测量电流时，应（）在电路中。

A. 串联B. 并联C. 混联D. 以上都可以答案：A解析：测量电流时，万用表需串联在电路中。

7. 以下哪种情况可能导致万用表测量电阻时读数不准确（）A. 未进行欧姆调零B. 测量电压时选错挡位C. 表笔接触不良D. 以上都是答案：D解析：未进行欧姆调零、测量电压时选错挡位、表笔接触不良都会影响电阻测量的准确性。

8. 用万用表测量小电阻时，应选择（）挡位。

A. ×1B. ×10C. ×100D. ×1K答案：A解析：测量小电阻选择较小的量程，即×1 挡位。

9. 万用表的红表笔通常接（）。

A. 高电位B. 低电位C. 任意电位D. 地电位答案：A解析：红表笔一般接高电位。

10. 测量较大电流时，万用表应选择（）量程。

A. 较小B. 较大C. 中间D. 任意答案：B解析：测量较大电流需选择较大的量程，以防止表头损坏。

11. 万用表测量电压时，读数为“1.5V”，选择的量程是“5V”，则实际电压为（）A. 1.5VB. 3VC. 7.5VD. 无法确定答案：A解析：读数即为测量的实际电压值。

万用表练习题

万用表练习题一、选择题（每题2分，共20分）1. 万用表的欧姆档是用来测量什么的？A. 电压B. 电流C. 电阻D. 功率2. 使用万用表测量电阻时，应将表笔连接到被测电阻的哪两端？A. 任意两端B. 一端接地，另一端接电阻C. 两端都接地D. 两端都不接地3. 以下哪个不是万用表的测量范围？A. 200mVB. 20AC. 2kΩD. 200Hz4. 测量交流电压时，万用表的表笔应该如何接触电路？A. 红表笔接火线，黑表笔接零线B. 红表笔接零线，黑表笔接火线C. 红表笔悬空，黑表笔接地D. 红表笔接地，黑表笔悬空5. 万用表的直流电压测量范围通常不包括以下哪个？A. 2VB. 20VC. 200VD. 2000V6. 当测量一个未知电压或电流时，应首先将万用表的量程设定为：A. 最小量程B. 最大量程C. 适中量程D. 任意量程7. 使用万用表测量电流时，万用表应如何接入电路？A. 串联在电路中B. 并联在电路中C. 直接接在电路两端D. 悬挂在电路中8. 万用表的表笔通常分为两种颜色，红色表笔通常用来：A. 测量电压B. 测量电流C. 测量电阻D. 测量功率9. 测量电路中的电流时，万用表的量程应根据什么来选择？A. 电路的电压B. 电路的电阻C. 电路的功率D. 预期的最大电流值10. 万用表的二极管测试功能可以用来测量什么？A. 电压B. 电流C. 电阻D. 二极管的正向压降二、判断题（每题1分，共10分）1. 万用表在不使用时，应将选择开关置于交流电压的最高档。

（）2. 测量电阻时，被测电阻两端不能带电。

（）3. 使用万用表测量电流时，可以将表笔直接插入电路中。

（）4. 万用表的表笔可以随意更换，不会影响测量结果。

（）5. 万用表的欧姆档可以用来测量导线的通断。

（）6. 测量高电压或大电流时，应使用万用表的最大量程。

（）7. 使用万用表测量电阻时，应先进行零点校准。

（）8. 万用表的表笔可以同时接触两个不同的测量点。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

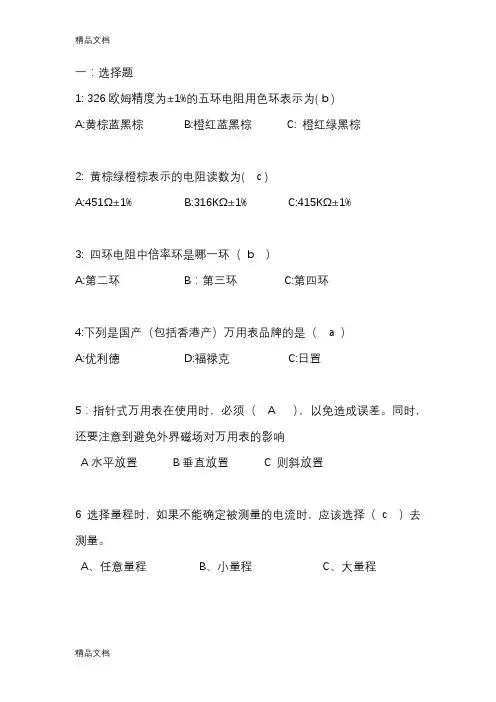

数字萬用表使用培训考核試卷
一：选择题
1: 326欧姆精度为±1%的五环电阻用色环表示为( b )
A:黄棕蓝黑棕 B:橙红蓝黑棕 C: 橙红绿黑棕
2: 黄棕绿橙棕表示的电阻读数为( c )
A:451Ω±1% B:316KΩ±1% C:415KΩ±1%
3: 四环电阻中倍率环是哪一环（ b ）
A:第二环 B：第三环 C:第四环
4:下列是国产（包括香港产）万用表品牌的是（ a ）
A:优利德 D:福禄克 C:日置
5：指针式万用表在使用时，必须（ A ），以免造成误差。

同时，还要注意到避免外界磁场对万用表的影响
A水平放置 B垂直放置 C 则斜放置
6 选择量程时，如果不能确定被测量的电流时，应该选择（ c ）去测量。

A、任意量程
B、小量程
C、大量程
二填空题：
1 万用表端子COM 是用于﹕ ( 对所有测量的公共端子)
2 HOLD按钮作用是﹕(按HOLD进入或推出该模式﹐HOLD 能捕获当前读数并显示。

)
3 使用万用表测量电容的时，应该( 放电 )后再进行测量。

4：以下符号表示为:( 直流電壓、交流電流、交流電壓、直流電流 )
5指针式万用表的外部结构主要由(表头)、(转换开关又称选择开关)、(表笔插孔和表笔)等部分组成。

三判断题：
（ X ）1. 在使用万用表之前，应先进行“机械调零”，即在两表笔短接的时，使万用表指针指在零电压或零电流的位置上。

（ v ）2. 在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压或大电流。

（x ）3. 万用表使用完毕，应将转换开关置于交流电压的最大挡或者OFF位置上。

（ v ）4. 选择合适的倍率。

在欧姆表测量电阻时，应选适当的倍率，使指针指示在中值附近。

最好使刻度在1/2~2/3处的部分，这部分刻度比较精确。

（ v ）5. 使用万用表电流挡测量电流时，应将万用表并联在被子测电路中，因为只有并联接才能使流过电流表的电流与被测支路电流相同。

四：简答题
简述用数字万用表测量电流的步骤﹕
a.关闭电路的电源。

b.把黑色测试笔端子插入COM端子﹐红色表笔插在mA端子。

c.把旋钮开关设定在mA.
d.要选择交流或直流电流测量功能档,.
e.断开将要测量的电路.黑表笔接电压低端,红表笔接电压高端.
f.打开电路的电源,然后读出显示读书,记下测量单位.
g.关闭电源,拆下仪表的连接并复原.。
