显卡维修必备知识点图解
显卡维修技术技能
显卡维修技术技能培训讲义
3、测试软件
显卡维修技术技能培训讲义
显卡维修技术技能培训讲义
显卡维修技术技能培训讲义
显卡维修技术技能培训讲义
显卡维修技术技能培训讲义
显卡维修技术技能培训讲义
1、显卡结构与原理
显卡维修技术技能培训讲义
显卡维修技术技能培训讲义
显卡维修技术技能培训讲义
显卡维修技术技能培训讲义
2 、显卡配置过程
显卡维修技术技能培训讲义
3.3V/12V 1.1---1.6V 1.1---1.6V
E2PROM
存 储 器
3.3V
5V
晶振
显卡维修技术技能培训讲义
3、GPU对显存的管理 GPU对显存的管理
显卡维修技术技能培训讲义
显卡维修技术技能培训讲义
显卡维修技术技能培训讲义
显卡维修技术技能培训讲义
显卡维修技术技能培训讲义
显卡维修技术技能培训讲义
显卡维修技术技能培训讲义
显卡维修技术技能培训讲义
显卡维修技术技能培训讲义
显卡维修技术技能培训讲义
电脑显卡维修入门知识点
电脑显卡维修入门知识点显卡是电脑中非常重要的一部分，负责处理和输出图形信号。
然而，显卡也是电脑中容易出问题的部件之一。
因此，了解一些电脑显卡维修的入门知识点是非常重要的。
1. 定位问题：在进行电脑显卡维修之前，需要先确定问题所在。
常见的显卡问题包括无法启动、屏幕花屏或显示异常、无法正常驱动等。
可以通过观察电脑的现象以及与其他硬件进行排除来定位问题所在。
2. 清理显卡：显卡散热器上的灰尘积累常常导致显卡发热不良，进而影响显卡的性能。
因此，使用吹风机或软毛刷定期清理显卡散热器是一个简单但有效的维修方法。
清理时需要注意避免静电，避免对显卡进行过度压力。
3. 驱动更新与安装：显卡驱动是保证显卡正常工作的关键。
当出现显卡驱动问题时，可以尝试更新或重新安装显卡驱动。
Visa，7，8，10操作系统支持自动更新驱动，通过设备管理器可以查看和更新显卡驱动程序。
此外，用户还可以通过访问显卡制造商的官方网站手动下载和安装最新的驱动程序。
4. 显卡插槽问题：如果显卡无法正常工作，也可能是因为显卡插槽存在问题。
可以尝试将显卡从插槽上取下，再重新插上确保插槽连接良好。
另外，检查插槽上的金属接触点是否有腐蚀或污垢是一个好的习惯。
5. 温度监控：电脑显卡在工作时会产生热量，因此及时监控显卡的温度非常重要。
可以使用一些专业的软件如GPU-Z或HWMonitor来监控显卡的温度。
通常，显卡的工作温度应在80度以下，过高的温度可能会导致显卡出现问题。
6. 故障排除工具：在显卡维修过程中，一些故障排除工具是非常有用的。
例如，可以使用Stress Test软件来进行显卡压力测试，以检查显卡工作负载的稳定性。
此外，还可以使用显卡超频软件来提高显卡的性能。
7. 维修手册和论坛：如果遇到一些复杂的问题，可以参考显卡制造商提供的维修手册或者论坛上的经验教程。
这些可以帮助用户更加全面地理解显卡的维修方法和注意事项。
总的来说，电脑显卡维修虽然具有一定的复杂性，但通过学习和实践一些入门知识点，用户可以掌握一些简单的维修方法，并能够快速地排查和解决一些常见的显卡问题。
显卡维修N例
显卡维修N例：1、XFX6200 此类型的卡，故障多为不显示。
通病为BIOS损坏，重新刷写即可。
图中的“花屏“字样为公司前台接待误写。
”2、耕升5700显示卡BIOS芯片损坏无法点亮一例。
故障现象：无法点亮。
一长两短报警。
检修过程：一、首先测试各部分供电，主要测试GPU的供电、DDR颗粒的供电，GPU的供电一般在显卡上最大的那个电感上就可以测到。
DDR颗粒的供电，测试其第3脚即可。
测试后，发现供电正常。
二、加PIC显卡，使用“NV –B TEMP.ROM” 命令（NVFALSH的备份BIOS命令）。
可以找到显卡。
并可显示GPU的ID。
基本判断其AGP接口电路部分正常。
正好手头有此卡的BIOS程序，尝试刷写，英文提示，翻译后，意思为无法识别的FLASHROM。
三、此BIOS块为25系列512K的，这东西我这里多的是，随便找一个显卡尸体，拆下后，换上去。
然后使用NVFLASH刷入好的BIOS程序。
四、拔下PCI显卡，通电，显示器点亮。
用MATS测试后完全正常，进系统3D测试正常。
修复。
3、5200七彩虹显示卡 BIOS程序损坏故障：检测不到，一长两短报警。
检修：测试供电正常，测其BIOS的第一脚。
发现有一次片选过程。
于是插PCI显卡，启动用NVFLASH命令，刷入好的BIOS程序后，修复。
7300GT显示卡不显示维修：7300GT显示卡，PCI-E接口，故障为不显示，将此卡插到主板伤后，测试卡从44-C1循环跳变很多次后，然后继续向下跑，碰到这种问题，一般是主板无法检测到正确的PCI-E设备造成的，一般多为显示卡的PCI-E 接口部分有问题造成的，继续延伸一些讲，很多NV芯片组的K8架构主板，检测不到显示卡，或者是插上显示卡之后，代码一直在”C1”处循环，拔掉显示卡后，代码可以一路跑到底，都是因为PCI-E总线存在问题造成的，那么NF4主板通常的问题是北桥空焊。
在这里我们看一下这例显示卡的故障，比较具有代表性。
显卡维修教材
显卡维修培训教材月饼1.1 工作原理✧从 DAC 进入显示器－－将转换完的模拟信号送到显示屏。
图2-1 显卡内部工作原理1.2 供电电路1.2.1 供电来源绝大多数显卡是由主板上的AGP/PCI-E插槽供电的，本身没有电源补充，也没有电池等东西来供应所需的工作能量，由显卡上的金手指通过计算机主板的插槽来获得所需的工作能量。
✧AGP供电AGP供电脚为：+12V：A1;+5V：B2、B3;+3.3V：B9、A9、B16、A16、B28、A28；VDDQ：A/B34、A/B40、B47、A/B52、A/B58、A/B64✧PCIE供电PCI-E供电脚为：+12V：A2、A3、B1、B2、B3；+3.3V：A9、A10、B8;+3.3Vaux：B10对于部分高端显卡产品因为耗电很厉害，通过主板上的插槽获取的能量已不能满足显卡的要求，于是，人们又想到直接由PC电源引入一组插头来为显卡供电，如图2 -5 所示有多个外接辅助电源插头：图2-5 带外接插头供电的显卡外接辅助电源插头的电路如图2-6所示图2-6 外接插头电路图1.2.2 供电方式○1．三端稳压电源方式，如1117，7805等（图2-7）。
一般VDAC（图2-8）、D DC5V等电路采用图2-7 78M05 图2-8采用1117降压的DAC供电1117等三端稳压元件工作原理：3脚为电压输入，2脚为输出，1脚为调整。
如图2-9所示，为1117工作原理图，只需改变图中ER304与ER305的阻值比例即可改变VOUT大小。
图2-9 1117工作原理图DDC_5V供电，一般由正电压稳压器78L05产生。
它的3脚输入12V，2脚接地，1脚固定输出5V。
○2． MOS管线性降压，一般低端显卡的显存供电采用（图2-10）图2-10 低端显卡显存供电N沟道MOS管特性：G极电压越高，D-S导通程度越强。
图2-11 MOS管线性降压电路图图2-11 MOS管线性降压电路图中控制芯片18脚发出信号驱动Q800的G极，使3.3V降压为2.5V，R810&R811为反馈，改变他们的大小比例可以调整输出的大小。
任务6显卡常见故障与维修(精)
返回目录
子任务2：显卡驱动程序丢失故障
显卡驱动程序载入，运行一段时间后驱动程 序自动丢失，此类故障一般是由于显卡质量不佳 或显卡与主板不兼容，使得显卡温度太高，从而 导致系统运行不稳定或出现死机，此时只有更换 显卡。 此外，还有一类特殊情况，以前能载入显卡 驱动程序，但在显卡驱动程序载入后，进入 Windows时出现死机。可更换其它型号的显卡在 载入其驱动程序后，插入旧显卡予以解决。如若 还不能解决此类故障，则说明注册表故障，对注 册表进行恢复或重新安装操作系统即可
任务6：显卡常见故障与 维修
山西综合职业技术学院 计算机工程系 维修实训教研室
目录
子任务1：显示颜色不正常故障
子任务2：显卡驱动程序丢失故障 子任务3：显卡灰尘与接触不良故障
子任务1：显示颜色不正常故障
此类故障一般有以下几方面的原因： 1.显示卡与显示器信号线接触不良； 2.显示器自身故障； 3.在某些软件里运行时颜色不正常，一般常见于老 式电脑，在BIOS里有一项校验颜色的选项，将 其开启即可； 4.显示卡损坏； 5.显示器被磁化，此类现象一般是由于与有磁性能 的物体过分接近所致，磁化后还可能会引起显示 画面出现偏转的现象。
故障说明：随着显示芯片的功耗不断加大， 对散热的要求越来越大，促成大功率显卡 风扇的出现，造成灰尘在显卡插槽周围堆 积，使得显示卡金手指和主板的接触出现 问题。
பைடு நூலகம்
返回目录
返回目录
子任务3：显卡灰尘与接触不良故障
故障现象：一台计算机，最近开机后，显示器黑 屏，计算机喇叭发出1长2短的警报声。 故障分析与解决：首先，打开计算机主机箱，发 现该台计算机的主板是Award BIOS，根据Award BIOS报警识别码判断，1长2短应该是显示器或显 示卡错误，查看显卡与显示器接口，没有发现任 何问题。将该显示器连接到其他计算机上，可以 正常工作，排除显示器问题。仔细观察计算机， 发现机箱内有许多灰尘，用毛刷将显卡插槽的灰 尘清除干净，故障排除。

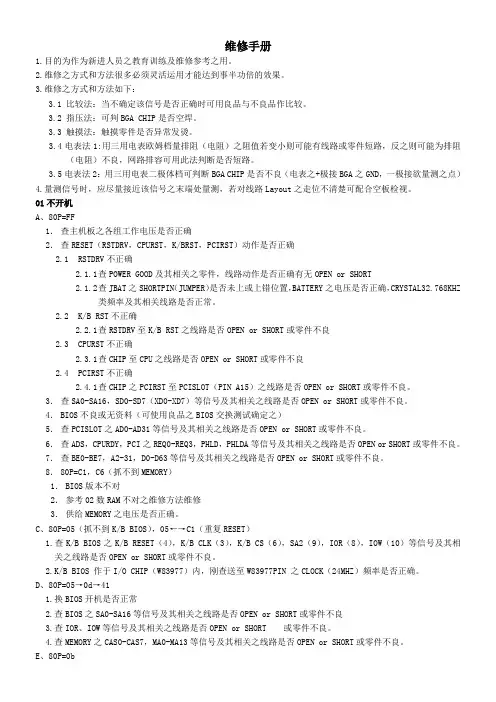

显卡之维修手册
维修手册1.目的为作为新进人员之教育训练及维修参考之用。
2.维修之方式和方法很多必须灵活运用才能达到事半功倍的效果。
3.维修之方式和方法如下：3.1 比较法：当不确定该信号是否正确时可用良品与不良品作比较。
3.2 指压法：可判BGA CHIP是否空焊。
3.3 触摸法：触摸零件是否异常发烫。
3.4电表法1:用三用电表欧姆档量排阻（电阻）之阻值若变小则可能有线路或零件短路，反之则可能为排阻（电阻）不良，网路排容可用此法判断是否短路。
3.5电表法2：用三用电表二极体档可判断BGA CHIP是否不良（电表之+极接BGA之GND，一极接欲量测之点）4.量测信号时，应尽量接近该信号之末端处量测，若对线路Layout之走位不清楚可配合空板检视。
01不开机A、80P=FF1．查主机板之各组工作电压是否正确2．查RESET（RSTDRV，CPURST，K/BRST，PCIRST）动作是否正确2.1RSTDRV不正确2.1.1查POWER GOOD及其相关之零件，线路动作是否正确有无OPEN or SHORT2.1.2查JBAT之SHORTPIN（JUMPER）是否未上或上错位置，BATTERY之电压是否正确，CRYSTAL32.768KHZ类频率及其相关线路是否正常。
2.2K/B RST不正确2.2.1查RSTDRV至K/B RST之线路是否OPEN or SHORT或零件不良2.3CPURST不正确2.3.1查CHIP至CPU之线路是否OPEN or SHORT或零件不良2.4PCIRST不正确2.4.1查CHIP之PCIRST至PCISLOT（PIN A15）之线路是否OPEN or SHORT或零件不良。
3．查SA0-SA16，SD0-SD7（XD0-XD7）等信号及其相关之线路是否OPEN or SHORT或零件不良。
4．BIOS不良或无资料（可使用良品之BIOS交换测试确定之）5．查PCISLOT之AD0-AD31等信号及其相关之线路是否OPEN or SHORT或零件不良。
维修资料之显卡供电电路
维修资料之显卡供电电路显卡的供电电路通常是由电容、电感线圈、场效应管（MOSFET管）这三大部分所组成开关电源。
开关电源的主要工作原理就是上桥和下桥的MOS管轮流导通，首先电流通过上桥Mos管流入，利用线圈的存储功能，将电能集聚在线圈中，最后关闭上桥Mos管，打开下桥的MOS管电脑维修资料系列之显卡供电电路的认识与简单解析：显卡是电脑主机内集成度最高的配件之一，显卡的稳定运行，很大限度保证了整机的稳定工作，而且显卡在游戏、视频应用中起着至关重要的作用，因此显卡想要很稳定工作就必须要有稳定、纯净的供电才行。
稳定就是在显卡在满负荷运作时，电源可以提供相对稳定的电压，保证充足电流供应，而不会因为显卡负荷卡而导致电压也跟着一起变化，这就是稳定供电。
那什么是纯净电流呢？纯净就是指提供的电流没有太多的杂质，比如尖峰的毛刺、高频的杂波等等。
这些东西有什么危害呢？就拿尖峰的毛刺来说，大家都知道显卡GPU其实是比较脆弱的，里面几亿个的晶体管，倘若因为一些尖峰的毛刺导致一些晶体管被击穿，显卡就不能正常稳定的工作了，经常出现这种情况会大大影响显卡的寿命。
因此在电流入口，通过使用电容进行滤波，提高电流的纯净性。
显卡供电电路原理显卡的供电电路通常是由电容、电感线圈、场效应管（MOSFET管）这三大部分所组成开关电源。
开关电源的主要工作原理就是上桥和下桥的MOS管轮流导通，首先电流通过上桥Mos管流入，利用线圈的存储功能，将电能集聚在线圈中，最后关闭上桥Mos管，打开下桥的MOS管，线圈和电容持续给外部供电。
然后又关闭下桥MOS管，再打开上桥让电流进入，就这样重复进行。
利用开关电源供电，除了能够为核心和显存提供更加纯净稳定的电流之外，还起到了降压限流的作用，以此来保证显卡的正常工作。
目前显卡供电最常见的组合方案是由“电容+电感线圈+场效应管”组成一组相对独立的单相供电电路（图1），这样的电路模组通常会在供电部分出现1～4组，目前显存多采用一相供电，而核心则会采用两相供电、三相供电甚至是四相供电。
计算机维修—显卡的维修
显示卡故障
显示颜色不正常 此类故障一般有以下原因： 此类故障一般有以下原因：1、显示卡与 显示器信号线接触不良； 显示器原因； 显示器信号线接触不良；2、显示器原因；3、 在某些软件里面颜色不正常， 在某些软件里面颜色不正常，一般常见于老 式机， BIOS里面有一项校验颜色的选项将 式机，在BIOS里面有一项校验颜色的选项将 其开启即可； 显卡损坏； 其开启即可；4、显卡损坏；
显示卡故障
显示卡故障
开机无显示 由于显卡原因出现此类故障一般是因 为显卡与主板接触不良或主板插槽有问题 造成，对其予以清洁即可。 造成，对其予以清洁即可。对于一些集成 显卡的主板， 显卡的主板，唯有将主板上的显卡禁止方 可使用。 可使用。由于显卡原因造成的开机无显示 故障， 故障，主机在开机后一般会发出一长两短 的蜂鸣声
显示卡故障
Windows里面出现花屏， Windows里面出现花屏，看不清字迹 里面出现花屏 此类故障一般是由于显示器或显卡不支 持高分辨率造成， 持高分辨率造成，花屏后我们可以切换启动 模式到安全模式，然后再在win98里面进入显 模式到安全模式，然后再在win98里面进入显 win98 示设置， 16色状态下点选应用 确定按钮， 色状态下点选应用、 示设置，在16色状态下点选应用、确定按钮， 重新启动计算机，再在win98 win98正常模式下删掉 重新启动计算机，再在win98正常模式下删掉 显卡驱动程序重新启动计算机即可予以解决。 显卡驱动程序重新启动计算机即可予以解决。 Windows里面出现文字 里面出现文字， 在Windows里面出现文字，画面显示不完全 对此可按上面花屏的方案予以解决， 对此可按上面花屏的方案予以解决，如 若画面能够看清，只要删除显卡驱动程序， 若画面能够看清，只要删除显卡驱动程序， 再重新启动计算机装入显卡驱动程序即可予 以解决。 以解决。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
显卡维修必备知识点图解
显卡作为计算机中重要的组件之一，负责处理图形和视频相关的任务。
然而，由于长时间使用、不正确的安装和操作等原因，显卡也可
能会出现各种故障。
掌握一些显卡维修的基本知识是非常有必要的，
本文将为大家介绍一些显卡维修的必备知识点。
1. 显卡故障的常见症状
在进行显卡维修之前，首先需要了解显卡可能出现的常见故障症状。
这些症状包括但不限于显示屏无信号、花屏或闪屏、画面出现噪点、
显卡卡顿或过热等。
不同的症状可能代表着不同的故障原因，因此在
进行维修前需要仔细观察并分析。
2. 确定故障点
当显卡出现故障时，我们首先需要确定是否是显卡本身出了问题。
可以通过以下几种方式进行判断：
- 更换显示器：如果更换显示器后，故障消失或改善，那么很有可
能是显示器本身出了问题，而非显卡。
- 更新驱动程序：有时显卡的驱动程序可能过时或不兼容，可以通
过更新驱动程序来解决一些问题。
- 清理显卡插槽：显卡插槽上的灰尘和污垢可能导致不良接触，将
插槽清理干净后再插入显卡，看是否能够解决问题。
- 换槽测试：将显卡从当前插槽拔下来，插入另一个可用的插槽，
观察是否故障依旧。
3. 温度管理
显卡在高负载运行时可能会过热，导致性能下降甚至系统崩溃。
因此，合理管理显卡的温度非常重要。
- 清洁风扇和散热片：风扇和散热片上的灰尘会影响散热效果，定
期清洁可以保持良好的散热性能。
- 提供良好的空气流通：确保机箱内部有足够的空间和通风孔，避
免显卡周围堆积过多物品。
- 定期更换散热硅脂：散热硅脂在长期使用后可能会老化和干燥，
定期更换可以提高散热效果。
4. 显卡驱动和固件更新
显卡驱动程序和固件的更新可以修复已知的问题并提升性能。
建议
定期检查显卡制造商的官方网站或管理软件，下载并安装最新的驱动
程序和固件。
5. 视频输出接口
不同的显卡具有不同类型的视频输出接口，如HDMI、DP、DVI等。
如果显示器和显卡之间的接口类型不匹配，可能会导致无法正常显示。
在连接显示器和显卡时，需要确保接口类型匹配，并检查接口是否有
松动或脱落的情况。
6. 显卡图形处理单元（GPU）的故障
显卡的核心部件是GPU，也是最容易出现故障的部分。
GPU故障的症状包括花屏、画面崩溃或黑屏等。
如果排除了其他可能的故障原因，那么很有可能是GPU出了问题。
在这种情况下，需要将显卡送修或更换。
7. 电源问题
显卡需要较大的功率供应来正常运行，如果电源不足或出现其他问题，可能会导致显卡故障。
因此，确保使用符合显卡功率需求的稳定电源是非常重要的。
总结
显卡作为计算机中重要的组件之一，其维修知识对于维护计算机良好运行至关重要。
本文介绍了显卡故障的常见症状、确定故障点的方法、温度管理、显卡驱动和固件更新、视频输出接口、GPU故障以及电源问题等知识点。
只有充分了解这些知识，才能更好地进行显卡的维修和排除故障。
同时，提醒读者在进行显卡维修时注意自我保护，避免造成更大的损失。
