用标准孔板流量计测量天然气流量
用标准孔板流量计测量天然气流量（SY/T6143—2004）1、适用范围本标准规定了标准孔板的结构形式、技术要求；节流装置的取压方式、使用方法、安装和操作条件、检验要求；天然气在标准参比条件下体积流量、质量流量以及测量不准确度的计算方法；同时还给出了计算流量及其有关不确定度等方面必需的资料。
本标准适用于取压方式为法兰取压和角接取压的节流装置，用标准孔板对气田或油田采出的以甲烷为主要成分的混合气体的流量测量。
本标准不适用于孔板开孔直径小于12.5mm，测量管内径小于50mm和大于1000mm，直径比小于0.1和大于0.75，管径诺雷数小于5000的场合。
对改建或新建的计量系统应满足本标准要求。
本标准不强调更新已建计量系统。
如果计量系统不满足本标准要求，由于流动条件和上游直管不相适应，就可能存在计量系统附加误差。
2、气流条件1）气流通过节流装置的流动应是保持亚音速的，稳定的或仅随时间缓慢变化的。
本标准不适用于脉动流的流量测量。
2）气流应是均匀单项的牛顿流体。
若气体含有质量成分不超过2%的固体或流体微粒，且呈均匀分散状态，也可以认为是均匀单项的牛顿流体。
3）气流流经孔板以前，其流束应与管道轴线平行，气流流动应为充分发展紊流且无漩涡，管道横截面所有点上的旋涡角小于2°，即认为无旋涡。
4）为进行流量测量，应保持孔板下游侧静压力与上游侧静压力之比等于或大于0.75。
5）可接受的速度剖面条件为：横截面上任一点局部留苏与最大流速的必至于很长直管段（超过100D）后管道横截面上流速比值在5%之内一致。
3、标准参比条件：本标准规定投入气体及流量计量的标准参比条件和发热量测量的燃烧标准参比条件均为绝对压力P n等于101.325kPa 和热力学温度Tn等于293.15K。
也可以采用合压力和合同温度作为参比条件。
4、安装要求1）节流装置应安装在两段具有等直径的圆形横截面的直管段之间，在此中间，除了取压孔、测温孔外，无本标准规定之外的障碍和连接支管。
流量孔板取样管安装标准
流量孔板取样管安装标准
一、孔板流量计安装基本要求：
(1)对于新设管路系统，必须先经扫线后再安装标准孔板，以防管内杂物堵塞或损伤标准孔板。
(2)安装前应仔细核对标准孔板的编号、位号、规格是否与管道情况、流量范围等参数相符。
在取压口附近标有“+”的一端应与流体上游管段联接，标有“-”的一端应与流体下游管段联接。
(3)标准孔板的中心线应当与管道中心线同轴。
二、孔板流量计的安装对管道的要求：
(1)孔板流量计安装时应配有一段测量管,至少保持*DN、后5DN的等径直管段，以提高测量精度。
(2)在孔板流量计前后若需安装阀门，选闸阀且在运行中全开；调节阀则应在下游5DN之后的管路中。
(3)引压管路的内径与管路长度和介质脏污程度有关，通常在45米以内用内径为8-12mm的管子。
(4)测量液体流量时引压管水平段应在同一水平面内。
若是在垂直管道上安装节流件，引压短管之间相距一定的距离(垂线方向)，这对差压变送器的零点有影响，应通过“零点迁移”来校正。
(5)引压管路应有牢固的支架托承，两根取压管路应尽可能互相*近并远离热源或震动源，测量水蒸汽流量时，应用保温材料一同包扎，必须时(如气温0℃以下)加伴热管防止结冰。
在测量脏污流量
时，应附设隔离器或沉降器。
(6)引压管路内必须始终保持单相流体状态。
被测流体是气体时，引压管路(包括差压计的压力腔)内全部是气相；被测流体是液体时，引压管路内全部是液相，不能有气泡。
为此应在引压管路的低点装排水阀或在zui高点装排气阀，在新装或检修差压变送器时时应特别注意。
孔板流量计标准
孔板流量计标准孔板流量计是一种常用的流量测量仪器，其准确性和可靠性对于工业生产过程至关重要。
为了确保孔板流量计的正常运行和准确测量，制定了一系列的标准和规范，以指导其选择、安装、使用和维护。
本文将对孔板流量计的标准进行详细介绍，以便广大用户能够更好地了解和应用孔板流量计。
首先，孔板流量计的标准主要包括以下几个方面，流量计的选择标准、安装标准、使用标准、维护标准等。
在选择孔板流量计时，应根据实际工况和流体介质的特性来确定合适的型号和规格。
安装孔板流量计时，应符合相关的安装标准，确保其位置准确、固定可靠、流体流向正确。
在使用过程中，应严格按照使用标准进行操作，保证流量计的准确度和稳定性。
此外，定期的维护保养也是十分重要的，应严格按照维护标准进行维护，延长流量计的使用寿命。
其次，孔板流量计的标准还包括了对其性能指标的要求。
其中，准确度是孔板流量计最基本的性能指标之一，通常情况下，其准确度应达到一定的标准要求，以保证测量结果的可靠性。
此外，对于孔板流量计的压力损失、重复性、稳定性等性能指标也有相应的标准要求，以保证其在各种工况下的稳定性和可靠性。
再次，孔板流量计的标准还包括了对其安全性能的要求。
在使用孔板流量计时，应保证其安全可靠，避免因为流量计故障而引发事故。
因此，对于孔板流量计的安全性能也有一系列的标准要求，包括其在高压、高温、腐蚀介质等特殊工况下的安全可靠性。
最后，孔板流量计的标准还包括了对其检定和校准的要求。
定期的检定和校准是保证孔板流量计准确度的重要手段，应严格按照相关标准进行检定和校准，以保证其测量结果的可靠性和准确性。
综上所述，孔板流量计的标准涵盖了其选择、安装、使用、维护、性能指标、安全性能、检定和校准等方面，这些标准的制定和执行对于保证孔板流量计的正常运行和准确测量具有重要意义。
希望本文能够帮助广大用户更好地了解和应用孔板流量计，提高其在工业生产中的应用效果。

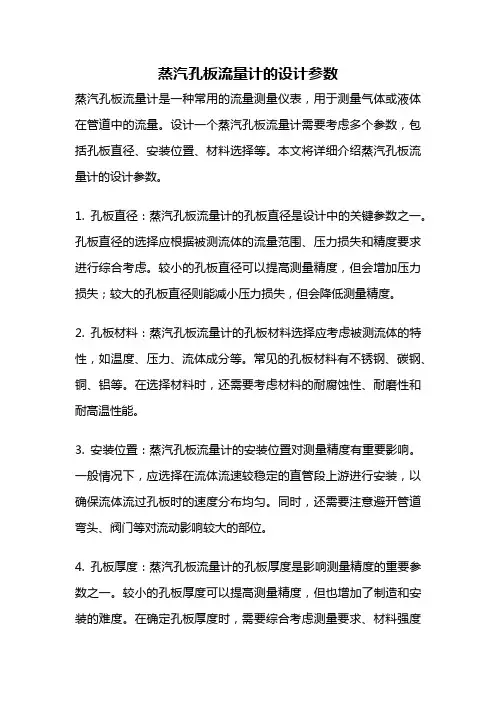

蒸汽孔板流量计的设计参数
蒸汽孔板流量计的设计参数蒸汽孔板流量计是一种常用的流量测量仪表，用于测量气体或液体在管道中的流量。
设计一个蒸汽孔板流量计需要考虑多个参数，包括孔板直径、安装位置、材料选择等。
本文将详细介绍蒸汽孔板流量计的设计参数。
1. 孔板直径：蒸汽孔板流量计的孔板直径是设计中的关键参数之一。
孔板直径的选择应根据被测流体的流量范围、压力损失和精度要求进行综合考虑。
较小的孔板直径可以提高测量精度，但会增加压力损失；较大的孔板直径则能减小压力损失，但会降低测量精度。
2. 孔板材料：蒸汽孔板流量计的孔板材料选择应考虑被测流体的特性，如温度、压力、流体成分等。
常见的孔板材料有不锈钢、碳钢、铜、铝等。
在选择材料时，还需要考虑材料的耐腐蚀性、耐磨性和耐高温性能。
3. 安装位置：蒸汽孔板流量计的安装位置对测量精度有重要影响。
一般情况下，应选择在流体流速较稳定的直管段上游进行安装，以确保流体流过孔板时的速度分布均匀。
同时，还需要注意避开管道弯头、阀门等对流动影响较大的部位。
4. 孔板厚度：蒸汽孔板流量计的孔板厚度是影响测量精度的重要参数之一。
较小的孔板厚度可以提高测量精度，但也增加了制造和安装的难度。
在确定孔板厚度时，需要综合考虑测量要求、材料强度和制造工艺等因素。
5. 孔板孔径：蒸汽孔板流量计的孔板孔径是决定流量范围的重要参数。
孔径的选择应根据被测流体的流量范围和测量精度要求进行综合考虑。
较小的孔径可以提高测量精度，但会增加压力损失；较大的孔径则能减小压力损失，但会降低测量精度。
6. 孔板布置：蒸汽孔板流量计的孔板布置方式也是一个重要的设计参数。
常见的布置方式有单孔板、多孔板和偏心孔板等。
不同的布置方式适用于不同的流量范围和测量要求。
在选择孔板布置方式时，需要考虑流体的流速分布、压力损失和测量精度等因素。
7. 孔板流量系数：孔板流量系数是蒸汽孔板流量计的重要参数之一，用于修正孔板流量计的实际测量值。
孔板流量系数的确定需要进行实验或计算，考虑到流体性质、孔板形状和布置方式等因素。
孔板流量计安装标准
孔板流量计安装标准一、管道准备1.1 检查管道是否清洁，无杂物堵塞。
1.2 确保管道内径与孔板直径相匹配，不得过小或过大。
1.3 确保管道长度适中，以满足孔板流量计安装要求。
二、孔板方向2.1 检查孔板是否具有正确的方向标志，如“流向”标志。
2.2 确保孔板安装在管道的正确方向上，以避免测量误差。
三、孔板对中3.1 使用专业的对中工具，确保孔板与管道中心线对中。
3.2 避免孔板安装偏斜，导致流体偏流，影响测量精度。
四、垂直度4.1 确保孔板安装位置保持一定的垂直度，以避免流体在孔板处形成涡流，影响测量结果。
五、导压管敷设5.1 导压管应按照制造商的推荐路径敷设，避免过度弯曲和急转弯。
5.2 导压管应固定牢固，防止松动或移动。
六、严密性6.1 确保孔板流量计的所有连接处都经过严格密封，防止气体或杂质进入测量系统。
6.2 在导压管连接处使用合格的密封材料，如O型圈、密封胶等。
七、导压管材质7.1 根据测量介质选择合适的导压管材质，如不锈钢、聚四氟乙烯等。
7.2 确保导压管内壁光滑，无毛刺或凸起物，以减少流体阻力。
八、导压管敷设8.1 导压管应平直敷设，避免弯曲或扭曲，以保证流体流动顺畅。
8.2 导压管应有一定的倾斜角度，以避免冷凝水积聚在导压管内。
九、取压口位置9.1 取压口位置应选择在管道轴线的上半部，以避免涡流和杂质影响测量结果。
9.2 取压口不应设置在管道的弯曲部位或支管连接处。
十、调试与验收10.1 在安装完成后，对孔板流量计进行调试和校准，以确保其正常运行和测量精度。
10.2 验收时，应按照相关标准和规定进行测试和验证，确保孔板流量计满足使用要求和质量标准。
孔板流量计执行标准
孔板流量计执行标准
孔板流量计的执行标准主要包括以下几个方面：
1. 国际标准：最常用的是国际标准ISO 5167，其中包括了孔板流量计的设计、制造和安装等方面的要求。
ISO 5167标准定义了不同类型的孔板流量计的结构和计算公式，并提供了正确安装和使用孔板流量计的指导。
2. 国家标准：各国国家标准机构通常会制定适用于本国工业和建筑行业的孔板流量计标准。
在中国，国家标准是GB/T 2624-2010《工业流体测量孔板流量计》。
3. 行业标准：特定行业通常会制定适用于自身特点和要求的孔板流量计标准。
例如，石油和天然气行业使用的孔板流量计需要符合API标准，化工行业使用的孔板流量计需要符合GB/T 10845-2005《化工工艺管道上使用的流体测量装置》等等。
4. 制造标准：制造商通常会根据自己的质量控制流程和技术要求制定一些内部标准，以确保生产出符合设计和性能要求的孔板流量计。
按照执行标准的不同，孔板流量计的设计、制造和使用都需要遵循相应的规范，以确保测量结果的准确性和可靠性。
孔板流量计标准
孔板流量计标准孔板流量计是一种常用的流量测量仪器，广泛应用于工业生产、环保监测、水利工程等领域。
孔板流量计的准确性和稳定性对于流量测量的精度至关重要，因此有必要对孔板流量计的标准进行详细了解和掌握。
首先，孔板流量计的标准应包括其结构和材质的要求。
孔板流量计通常由孔板、进口管道、出口管道和压力取样管道等部分组成。
孔板的材质应具有一定的硬度和耐腐蚀性能，以保证其长期稳定的使用。
进口管道和出口管道的直径、长度和连接方式也需要符合相应的标准要求，以确保流体的流动状态和流速分布符合理想状态。
其次，孔板流量计的标准还应包括其测量精度和准确性的要求。
孔板流量计在测量流体流速时，需要保证其测量精度和准确性，以满足实际工程应用的需要。
因此，孔板流量计的标准应规定其测量范围、测量精度和测量误差等指标，以确保其在不同工况下的准确测量。
另外，孔板流量计的标准还应包括其安装和使用的要求。
孔板流量计在安装和使用过程中，需要符合相应的标准要求，以确保其正常运行和准确测量。
孔板流量计的安装位置、安装方式、管道布局、防护措施等都需要符合标准要求，以确保其在使用过程中不受外界环境的影响，保证测量的准确性和稳定性。
最后，孔板流量计的标准还应包括其维护和保养的要求。
孔板流量计在使用过程中，需要定期进行维护和保养，以确保其长期稳定的使用。
孔板流量计的维护周期、维护内容、维护方法等都需要符合标准要求，以确保其在使用过程中不出现故障和失效。
总之，孔板流量计的标准涉及到其结构和材质、测量精度和准确性、安装和使用、维护和保养等方面，对于确保孔板流量计的正常运行和准确测量具有重要意义。
只有严格遵循孔板流量计的标准要求，才能保证其在工程应用中发挥最大的作用，为工业生产和环保监测等领域提供可靠的流量测量数据。
流量孔板安装
孔板流量计安装要求：1、直管段要求：《流量测量节流装置国家标准》规定了节流装置所需最小直管段长度，上游直管段是指孔板上游端面与上游邻近的第一个管件下游端面的距离，下游直管段是指孔板上游端面与下游邻近的第一个管件上游端面的距离。
最短直管段长度因阻流件的形式及β值大小而定，安装管段时其长度应根据阻流件、节流件、和β值来考虑。
2、孔板流量的上、下直管段对流量测量的影响：孔板上、下游直管段至少10D范围内表面应光滑，不应有结垢，脱皮等影响光洁度的物质，对内径D≤150㎜以下的管线，粗糙度影响显着，随管内径和雷诺数增大影响逐渐减小；孔板流量计上游直管段内壁的粗糙度对孔板流量的影响有时会很大。
3、安装方法：节流装置为法兰夹装时一般应整体安装，并且要求法兰和管线垂直；对于不适合整体安装的场合，应考虑两法兰与管线的垂直度及两法兰端面的平行度，以保证节流装置的密封性能。
对于管道法兰连接式孔板流量计直接整体安装于管道上即可。
如需拆装，法兰安装时应注意法兰端面一定和管道轴线垂直，以保证装置的可靠密封和测量精度。
对于焊接式孔板，把法兰焊接在管道上（焊接时一定注意孔板轴线与管道轴线的同轴度）。
4、流量计对于新装管线安装前吹扫管道，并注意检查差压变送器、散热装置、节流装置孔板等是否有影响安全因素或渗漏的隐患；轻拿轻放，防止对密封面有磕碰划伤。
5、差压变送器的朝向一般为垂直向上，如应采用其它朝向时，订货时应提前说明。
6、按国家标准有关规定，孔板的检定周期为二年，实际使用中如发现准确下降，应对孔板进行检查或更换。
