孔板流量计的特点及使用范围
孔板流量计各种取压方式特点与性能 孔板流量计技术指标
孔板流量计各种取压方式特点与性能孔板流量计技术指标孔板流量计是由节流装置和差压计或者由节流装置与差压变送器连同二次表共同构成。
孔板流量计的使用历史悠久，在国际，国内都已标准化。
孔板流量计是差压测量时一次元件，人们利用它在管道内使流体产生压差。
利用导压管把节流装置前后产生的压差传送给差压变送器，再输入到二次仪表，便显示出管道内流体的瞬时流量或累计流量。
利用调整仪表也可以对流量进行调整。
节流装置结构简单，测量精准，使用牢靠，检修、维护都很便利。
孔板流量计工作原理孔板流量计是人为的在介质流通的管道内造成节流。
当被测介质流过节流装置之后，造成一个局部收缩，流束集中，流速加添，静压力降低，于是在孔板的上、下游两侧产生一个静压力差。
这个静压力差与流量之间呈确定的函数关系，流量愈大，所产生的静压力差愈大，因此通过测量差压的方法，就可测是流量。
孔板流量计结构特点1、环室取压标准孔板：由于实现了环室取压，提高了测量精度，缩短了安装时所需*小直线管段长度，可在各部门普遍应用。
2、角接单独钻孔取压标准孔板：当管径在400毫米以上时,多接受此种形式。
取压方式为法兰单独钻孔取压、圆形均压环取压或方形均压环取压。
孔板形式可为带柄孔或非标准的圆缺孔板等。
3、法兰取压标准孔板：它不论管道直径大小，其上、下游取压孔中心均位于距孔板两侧端面各式各1时（25.5mm）处，炼油系统普遍接受此种形式。
4、径距取压标准孔板：取压方式为管道取压。
上游取压孔中心位于孔板前面一倍管道内径处。
下游取压孔中心位于距离孔板后端面为管内径之半的地方。
5、小口径孔板：非标准孔板，用于测量10毫米至50毫米管径内流体的测量。
6、双重孔板：是由相互按确定距离安装在直管道中的两块标准孔板构成。
依流束方向而言，前面的孔反称为辅孔板，后面的孔板称为主孔板。
辅孔板的截面比m1大于主孔板的截面比m。
两块孔板构成了仿佛带液壁的喷咀。
它用于低雷诺数流体或高粘度的流量测量。

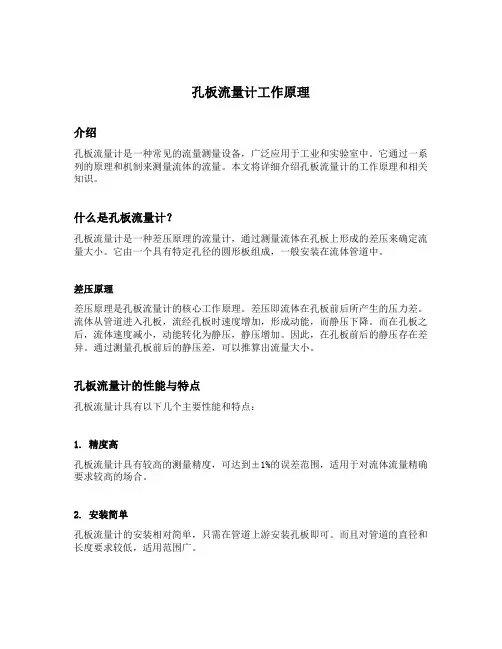

孔板流量计工作原理
孔板流量计工作原理介绍孔板流量计是一种常见的流量测量设备，广泛应用于工业和实验室中。
它通过一系列的原理和机制来测量流体的流量。
本文将详细介绍孔板流量计的工作原理和相关知识。
什么是孔板流量计？孔板流量计是一种差压原理的流量计，通过测量流体在孔板上形成的差压来确定流量大小。
它由一个具有特定孔径的圆形板组成，一般安装在流体管道中。
差压原理差压原理是孔板流量计的核心工作原理。
差压即流体在孔板前后所产生的压力差。
流体从管道进入孔板，流经孔板时速度增加，形成动能，而静压下降。
而在孔板之后，流体速度减小，动能转化为静压，静压增加。
因此，在孔板前后的静压存在差异。
通过测量孔板前后的静压差，可以推算出流量大小。
孔板流量计的性能与特点孔板流量计具有以下几个主要性能和特点：1. 精度高孔板流量计具有较高的测量精度，可达到±1%的误差范围，适用于对流体流量精确要求较高的场合。
2. 安装简单孔板流量计的安装相对简单，只需在管道上游安装孔板即可。
而且对管道的直径和长度要求较低，适用范围广。
3. 维护成本低孔板流量计的结构较为简单，不存在移动部件和易损件，因此维护成本相对较低。
4. 适用于多种流体孔板流量计不同材质的孔板可以适用于多种不同的流体，包括气体和液体。
孔板流量计的工作原理孔板流量计的工作原理可分为以下几个步骤：1. 流体进入孔板前当流体进入孔板前，流体的速度较低，静压较高。
2. 流体通过孔板当流体通过孔板时，流体的速度增加，流道收缩，静压降低。
3. 流体通过孔板后当流体通过孔板后，流体的速度减小，流道扩张，静压增加。
4. 静压差的测量通过测量孔板前后的静压差，可以推算出流体的流量。
静压差与流量呈正相关关系，根据测量结果可以得出流量大小。
孔板流量计的应用领域孔板流量计广泛应用于工业和实验室中，适用于以下领域：1. 石油化工在石油化工行业中，孔板流量计被用于测量液体和气体的流量，用于监控和控制生产过程。
2. 水处理在水处理领域，孔板流量计被用于测量供水和排水系统中的流量，用于检测和控制流量。
孔板流量计的特点,读数原则
孔板流量计的特点,读数原则
孔板流量计是一种常见的流量测量仪器，其主要特点如下：
1. 结构简单，易于制造和安装，成本较低。
2. 测量范围广，可测量液体、气体和蒸汽等不同介质的流量。
3. 测量精度高，可达到±1%。
4. 适用于高温、高压和腐蚀性介质的测量。
5. 无动态零点漂移，稳定性好。
孔板流量计的读数原则是基于伯努利定理，即在管道中流动的液体或气体速度增加时，其压力降就会减少。
孔板流量计通过在管道中设置一个孔板，使流体通过孔板时速度增加，压力降降低，通过测量压力差来计算流量。
孔板流量计的读数原则可以分为静压法和差压法两种：
1. 静压法：在孔板上下游各设置一个静压孔，通过测量两个静压孔的压力差来计算流量。
2. 差压法：在孔板上下游各设置一个压力孔，通过测量两个压力孔的压力差来计算流量。
在实际应用中，差压法是孔板流量计最常用的读数原则。
孔板流量计说明书
孔板流量计说明书一、用途LG/FB型标准环室孔板、法兰孔板节流装置是无刻度的流量测量装置，它与气动、电动差压变送器或双波纹管差压变送器配套使用。
在冶金、化工、石油、电力工业系统连续测量介质温度≤400℃的液体、气体、蒸汽流经孔板所产生的压差，由变送器将该压差讯号转换成比例的输出信号，再有二次仪表或调节器，对被测量流量进行记录，指示或调节。
1、节流装置系列型谱说明：Dg5016kgf/Cm²25 kgf/Cm²40 kgf/Cm²64 kgf/Cm²100 kgf/Cm²g175g200g225g250g275g300g325g350※注：公称通径根据工艺条件要求，通径从Φ50~Φ418MM。
例：LGBA—16—80表示：标净环室孔板节流装置，水平安装，工作压力6kgf/Cm²公称通径为Dg80二作用原理和结构1、基本原理在管道内部装上孔板或喷咀等节流件，由于节流件的孔径小于管道内径，当流体流经节流件时，流束截面突然收缩，流速加快。
节流件后端流体的静压力降低，于是在节流件前后产生产生静压力差（见图1），该静压力差与流体过的流体流量之间有确定的数值关系、符合Q=K。
△P 。
用差压变送器（或差压计）测量节流件前后的差压，实现对流量的测量。
2、节流装置的结构节流装置的结构如图2、3所示：图2、标准环室孔板节流装置结构示图（Pg≤25）1、法兰2、导管3、前环室4、节流件5、后环室6、垫7、螺栓8、螺母图3、标准法兰孔板节流装置示意图（Pg≥64）1、取压法兰2、孔板3、导压管4、密封垫5螺母6螺栓三、安装要求节流装置的安装和适用于下列管段和管件有关：节流件上游侧第一阻力件、第二阻力件，节流件下右侧第一阻力件，从节流件上游第二阻力件到下游第一阻力件之间的管段以及差压讯号管路等。
1、管道条件：（1）节流件前后的直管段必须是直的，不得有肉眼可见的弯曲。
孔板流量计的优缺点及安装需要注意的几个问题
1. 孔板流量计的优缺点。
要了解孔板流量计的，我们应该先要清楚一个孔板流量计系统的组成及工作原理。
孔板流量计有可称为差压式流量计，主要是由一次检测部件（节流部件）和二次显示仪表（差压变送器）以及相配套的压力、温度补偿装置所组成的。
（见下图）孔板流量计配套温压补偿装置图孔板流量计的工作原理是充满管道的流体流经管道内的节流装置，在节流件附近造成局部收缩，流速增加，在其上、下游两侧产生静压力差，见节流装置原理图：孔板流量计节流装置原理图孔板流量计是目前国内天然气流量计量系统中应用最为广泛的。
它最主要的优点是结构简单，易于复制、性能相对稳定可靠，价格低廉且无需实流校准，安装即可投用，后期维护费用较低。
另外，它的应用范围广，包括全部单相流体（液、气、蒸汽）、部分混相流，一般生产过程的管径、工作状态( 温度、压力) 皆可以应用；并且检测部件和显示仪表可以分开生产，便与专业化规模生产，从而降低产品价格，更加有利于孔板流量计的普及和应用。
孔板流量计能够在国内比较广泛的应用，性能相对稳定，价格低廉，有较高的性价比是主要因素。
但在使用过程中的缺点也很明显。
其中最为重要的一点精确度问题，孔板流量计测量介质流量的准确度和很多参数有关，以天然气流量计算公式为例Q n =A h *α 0 *γ re *b k *F r *ε*d 2 *F g *F a *F z *F t *Q n ——标准状态下气体体积流量A h ——常数，一般为8. 6856α 0 特定流量系数γ re ——测量管内壁流量修正系数b k ——孔板入口边缘锐利度修正系数F r ——雷诺数修正系数ε——气体膨胀系数d ——孔板实测开孔口径F g ——天然气相对密度修正系数F a ——孔板热膨胀修正系数F z ——超压缩系数F t ——温度修正系数从以上公式我们不难看出，最终流量值受很多参数的影响，比较重要的如流量系数、雷诺系数、气体膨胀系数等，只有这些系数均为恒定值，才能达到差压和流量之间的恒定对应关系。
孔板流量计标准
孔板流量计标准孔板流量计是一种常用的流量测量仪器，其准确性和可靠性对于工业生产过程至关重要。
为了确保孔板流量计的正常运行和准确测量，制定了一系列的标准和规范，以指导其选择、安装、使用和维护。
本文将对孔板流量计的标准进行详细介绍，以便广大用户能够更好地了解和应用孔板流量计。
首先，孔板流量计的标准主要包括以下几个方面，流量计的选择标准、安装标准、使用标准、维护标准等。
在选择孔板流量计时，应根据实际工况和流体介质的特性来确定合适的型号和规格。
安装孔板流量计时，应符合相关的安装标准，确保其位置准确、固定可靠、流体流向正确。
在使用过程中，应严格按照使用标准进行操作，保证流量计的准确度和稳定性。
此外，定期的维护保养也是十分重要的，应严格按照维护标准进行维护，延长流量计的使用寿命。
其次，孔板流量计的标准还包括了对其性能指标的要求。
其中，准确度是孔板流量计最基本的性能指标之一，通常情况下，其准确度应达到一定的标准要求，以保证测量结果的可靠性。
此外，对于孔板流量计的压力损失、重复性、稳定性等性能指标也有相应的标准要求，以保证其在各种工况下的稳定性和可靠性。
再次，孔板流量计的标准还包括了对其安全性能的要求。
在使用孔板流量计时，应保证其安全可靠，避免因为流量计故障而引发事故。
因此，对于孔板流量计的安全性能也有一系列的标准要求，包括其在高压、高温、腐蚀介质等特殊工况下的安全可靠性。
最后，孔板流量计的标准还包括了对其检定和校准的要求。
定期的检定和校准是保证孔板流量计准确度的重要手段，应严格按照相关标准进行检定和校准，以保证其测量结果的可靠性和准确性。
综上所述，孔板流量计的标准涵盖了其选择、安装、使用、维护、性能指标、安全性能、检定和校准等方面，这些标准的制定和执行对于保证孔板流量计的正常运行和准确测量具有重要意义。
希望本文能够帮助广大用户更好地了解和应用孔板流量计，提高其在工业生产中的应用效果。
说说孔板流量计的原理与安装的注意事项
说说孔板流量计的原理与安装的注意事项/提供孔板流量计又称为差压式流量计，是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成，广泛应用于气体、蒸汽和液体的流量测量。
具有结构简单，维修方便，性能稳定，使用可靠等特点。
一、孔板流量计基本原理在管道内部装上孔板节流件，由于节流件的孔径小于管道内径，当流体流经节流件时，流束截面突然收缩，流速加快。
节流件后端流体的静压力降低，于是在节流件前后产生静压力差，该静压力差与流体过的流体流量之间有确定的数值关系、符合。
用差压变送器(或差压计)测量节流件前后的差压，实现对流量的测量。
二、孔板流量计安装要求节流装置的安装和适用于下列管段和管件有关：节流件上游侧第一阻力件、第二阻力件，节流件下右侧第一阻力件，从节流件上游第二阻力件到下游第一阻力件之间的管段以及差压讯号管路等1、管道条件：(1)节流件前后的直管段必须是直的，不得有肉眼可见的弯曲。
(2)安装节流件用得直管段应该是光滑的，如不光滑，流量系数应乘以粗糙度修正稀疏。
(3)为保证流体的流动在节流件前1D出形成充分发展的紊流速度分布，而且使这种分布成均匀的轴对称形，所以1) 直管段必须是圆的，而且对节流件前2D范围，其圆度要求其甚为严格，并且有一定的圆度指标。
具体衡量方法：(B)节流件前OD，D/2，D，2D4个垂直管截面上，以大至相等的角距离至少分别测量4个管道内径单测值，取平均值D。
任意内径单测量值与平均值之差不得超过±0。
3%(B)在节流件后，在OD和2D位置用上述方法测得8个内径单测值，任意单测值与D比较，其最大偏差不得超过±2% 。
2)节流件前后要求一段足够长的直管段，这段足够长的直管段和节流件前的局部阻力件形式有关和直径比β有关(β=d/D, d为孔板开孔直径，D为管道内径)。
(4)节流件上游侧第一阻力件和第二阻力件之间的直管段长度可按第二阻力件的形式和β=0。
7(不论实际β值是多少)取表一所列数值的1/2 。
孔板流量计PPT
The user can demonstrate on a projector or computer, or print the presentation and make it into a film to be used in a wider field.
中煤zmjt063
孔板流量计应用于石油、化工、冶金、电力、 供热、供水等领域的过程控制和测量。孔板流 量计被广泛适用于煤炭、化工、交通、建筑、 轻纺、食品、医药、农业、环境保护及人民日 常生活等国民经济各个领域，是发展工农业生 产，节约能源，改进产品质量，提高经济效益 和管理水平的重要工具在国民经济中占有重要 的地位。在过程自动化仪表与装置中，流量仪 表有两大功用：作为过程自动化控制系统的检 测仪表和测量物料数量的总量表。
化工、冶金、电力、轻工等部门。
ห้องสมุดไป่ตู้
孔板流量计节流装置 结构易于复制，简单、 牢固，性能稳定可靠， 使用期限长，价格低
廉
孔板计算采用国际标 准与加工。
孔板流量计应用范围 广，全部单相流皆可 测量，部分混相流亦
可应用。
标准型节流装置无须 实流校准，即可高过
压。
一体型孔板流量计安 装更简单，无须引压 管，可直接接差压变 送器和压力变送器。
kong ban liu liang ji . 中煤zmjt063
1 孔板流量计 介绍 应用 参数
2 ZLD-2型孔板多级流量计 介绍 结构原理 参数
3 LK110孔板流量计 介绍 特点 技术指标
4 DN200孔板流量计 介绍 原理与特点 适用范围
孔板流量计是将标准孔板与多参数差压变送器 （或差压变送器、温度变送器及压力变送器） 配套组成的高量程比差压流量装置，可测量气 体、蒸汽、液体及天然气的流量，广泛应用于 石油、化工、冶金、电力、供热、供水等领域 的过程控制和测量。节流装置又称为差压式流 量计，是由一次检测件（节流件）和二次装置 （差压变送器和流量显示仪）组成广泛应用于 气体。蒸汽和液体的流量测量。具有结构简单 ，维修方便，性能稳定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
孔板流量计
SC-LGK系列孔板流量计是测量流量的差压发生装置，配合各种差压计或差压变送器可测量管道中各种流体的流量。
孔板流量计节流装置包括环室孔板，喷嘴等。
孔板流量计节流装置与差压变送器配套使用，可测量液体、蒸汽、气体的流量，孔板流量计广泛应用于石油、化工、冶金、电力、轻工等部门。
充满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。
这种测量方法是以能量守衡定律和流动连续性定律为基准的。
智能节流装置(孔板流量计)是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该孔板流量计采用先进的微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用方便。
一、孔板流量计适用范围：
1. 公称直径：15mm≤DN≤1200mm；
2. 公称压力：PN≤10MPa；
3. 工作温度－50℃≤t≤550℃；
4. 量程比：1:10 1:15 ；
5. 精度：0.5级，1级。
二、孔板流量计的特点：
1.孔板流量计节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。
2.孔板计算采用国际标准与加工
3.孔板流量计应用范围广，全部单相流皆可测量，部分混相流亦可应用。
4.标准型节流装置无须实流校准，即可投用。
三、孔板流量计安装的基本要求：
1、孔板在安装前应检查节流装置编号和尺寸是否符合管道安装位置的要求。
2、新装管路系统，必须在管道冲洗和扫线后再进行孔板的安装。
3、注意孔板安装方向“+”号应该向着流束。
4、孔板中心应该和管道中心线相重合，同心度误差不得超过0.015(1/β-1)的数值。
5、孔板在管道中安装时应保证其端面与管道轴线垂直、垂直度误差不得超过±1°。
6、夹紧孔板用的密封垫片(包括环室与法兰、环室与孔板间)，在夹紧后，不得突入管道内壁。
7、孔板安装处必须严密，不允许有泄漏现象存在。
因此，安装工作必须在管道试压前进行。
8、导压管应垂直或倾斜敷设，其倾度不得小于1:12。
粘度较高的流体，其倾斜度还应增大。
当差压讯号传送距离大于3米时，导压管应分段倾斜，并在各最高点和最低点分别装设集气器和沉降器。
9、为了避免差压讯号传送失真，正负导压管应尽量靠近敷设，严寒地区还应采取防冻措施。
可采用电热或蒸气保温，但要防止被测介质过热汽化和在导压管中产生气体造成假差压。
10、孔板安装在垂直主管道上时，取压口位置，可在取压装置的平面上任意选择。
孔板安装在水平或倾斜的主管道内，取压口位置如图四所示。
11、导压管按被测介质的性质而选择耐压、耐腐蚀的材料制造，其内径不得小于6毫米，长度最好在16米之内。
本文由江苏普能仪表有限公司整理，转载请保留，谢谢！。
