双光子显微镜的独特优势.

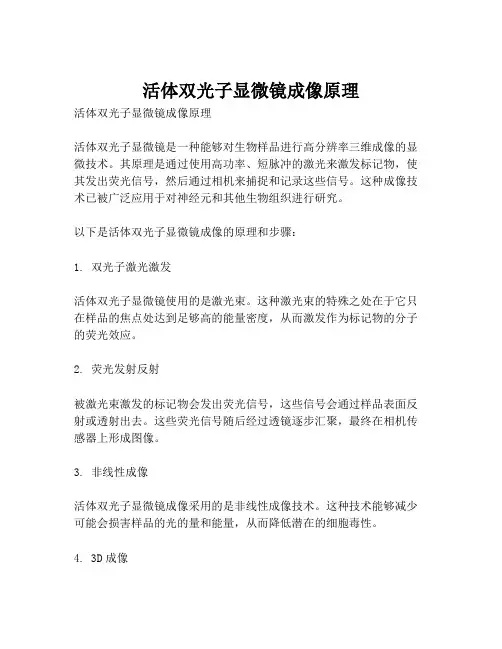

活体双光子显微镜成像原理
活体双光子显微镜成像原理
活体双光子显微镜成像原理
活体双光子显微镜是一种能够对生物样品进行高分辨率三维成像的显微技术。
其原理是通过使用高功率、短脉冲的激光来激发标记物，使其发出荧光信号，然后通过相机来捕捉和记录这些信号。
这种成像技术已被广泛应用于对神经元和其他生物组织进行研究。
以下是活体双光子显微镜成像的原理和步骤：
1. 双光子激光激发
活体双光子显微镜使用的是激光束。
这种激光束的特殊之处在于它只在样品的焦点处达到足够高的能量密度，从而激发作为标记物的分子的荧光效应。
2. 荧光发射反射
被激光束激发的标记物会发出荧光信号，这些信号会通过样品表面反射或透射出去。
这些荧光信号随后经过透镜逐步汇聚，最终在相机传感器上形成图像。
3. 非线性成像
活体双光子显微镜成像采用的是非线性成像技术。
这种技术能够减少可能会损害样品的光的量和能量，从而降低潜在的细胞毒性。
4. 3D成像
活体双光子显微镜成像不仅能够实现高分辨率的二维成像，还能够在三维空间内成像。
这意味着生物学家可以在采集完整的细胞或组织图像时，获得更丰富的数据和更清晰的细节。
总的来说，活体双光子显微镜成像的原理是通过激发标记物的荧光效应，然后通过非线性成像技术捕捉和记录这些信号，最终形成高分辨率的三维成像。
这种技术已被广泛应用于基础科研和医学研究领域，为我们更深入地理解和研究生物体提供了极其有力的工具。
双光子显微镜原理
双光子显微镜原理
1 、双光子显微镜原理
双光子显微镜是一种新型的三维显微技术，它由一个复杂的光子传输仪、一个激光源和一个光学探头组成。
双光子显微镜的基本原理是利用微米级的激光束分别照射样品表面，多达几千个光子则被反射到仪器的探头，这些光子经过聚焦到固定的电子探测器上，并被计算机整合，获得了样品的三维结构信息。
双光子显微镜最大的优点在于可以实现快速、高分辨率、高空间分辨率的三维显微成像。
此外，由于光学部分的几乎完全抑制，可以大大减少在样品上的损伤。
双光子显微镜的应用可以分为两个主要方面：一是定量构象成像，在生物和材料科学等领域有着广泛的应用，可以用来获得更多的生物结构信息以及揭示细胞活性的详细机理；另一个是影像计算术，主要是利用图像分析的方法来解决复杂的问题，如双光子显微镜可以用来分析样品深度和结构，从而获得物质成分、表面形貌以及更多的三维信息。
- 1 -。
双光子显微镜的应用优势与维护要素
综 述①中山大学中山医学院科研仪器中心 广东 广州 510080*通信作者：**************作者简介：李娟，女，(1983- )，硕士，助理实验师，从事科研仪器共享服务与管理工作。
中国医学装备2021年12月第18卷第12期 China Medical Equipment 2021 December V ol.18 No.12双光子显微镜是结合了激光扫描共聚焦显微镜及双光子激发技术的一种新精密仪器。
在激光扫描显微镜的基础上，双光子显微成像技术以红外飞秒激光作为光源，受散射影响较小，易穿透样本，可深入组织内部非线性地激发荧光，减小激光对生物体的损伤，光毒性小且具有高空间分辨率，适合生物样品的深层成像及活体样品的长时间观察成像[1-2]。
双光子显微镜已成为生命科学各领域重要的研究工具，可在细胞甚至是亚细胞水平对活体动物的神经细胞形态结构、离子浓度、细胞运动、分子相互作用等生理现象进行直接的长时间成像监测，还能进行光激活染及光损伤等光学操纵，广泛应用于脑科学、免疫学、肿瘤、胚胎发育等生物医学相关研究。
通过阐述双光子显微镜的工作原理、样品前期准备、成像难点及设备使用及日常维护要点，梳理双光子激光共聚焦与其他同类成像类设备在成像原理、配置参数、成像特点及应用领域等方面的不同，为使用者提供更多实验方法参考，使之更好地服务于医学临床、教学和科研。
1 双光子显微镜成像技术原理、优势及应用范围1.1 双光子激发技术的基本原理双光子激发理论由诺贝尔奖得主Goppert Mayer于1931年提出，1961年得到了实验验证[3-4]。
该技术的基本原理是：在高光子密度情况下，荧光分子可同时吸收2个长波长的光子，其效果与使用一个波长为长波长一半的光子去激发荧光分子相同。
长波长的光受散射影响小于短波长的光，易穿透标本；长波长的近红外光对细胞毒性小于短波长的光。
此外，双光子激发要较高的光子密度，为不损伤细胞，双光子显微镜使用高能量锁模脉冲激光器，激光具有高峰值能量及低平均能量，物镜将脉冲激光的光子聚焦时，物镜焦点处的光子密度最高，故双光子激发只发生在物镜的焦点处，只有在焦点平面上才有光漂白及光毒性，所以双光子显微镜无需共聚焦针孔，提高了荧光检测效率。
双光子显微镜工作原理
双光子显微镜工作原理
双光子显微镜的工作原理
双光子显微镜是一种新型的显微技术，它是在光学观察下观察生物样本的最新技术，它可以实现非常高的分辨率和原位观察，比传统的显微镜技术更加的灵敏和准确。
双光子显微镜的工作原理是利用双光子分子吸收谱来观察生物样品。
双光子显微镜的工作原理是借助双光子的趋向性，当双光子吸收谱以较低的功率射射入样本的时候，双光子就会释放出另外一个光子，这个光子会受到样本的影响，从而形成一个分子图像，而这个图像就是我们看到的图像。
双光子显微镜的观察深度是非常深的，可以达到纳米级别的分辨率。
此外，由于双光子吸收谱的低功率，因此样本不会受到任何损伤，这意味着可以进行原位观察。
由于双光子显微镜的优势，它已经受到了各界的广泛应用。
它主要用于细胞学、药物研究、病毒检测、微生物观察等领域。
同时，由于它可以实现非常高的分辨率，也可以用于医学影像学等领域。
- 1 -。

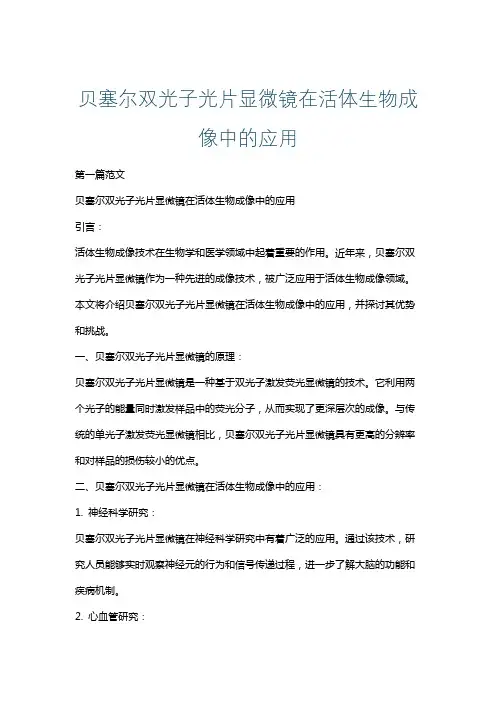

贝塞尔双光子光片显微镜在活体生物成像中的应用
贝塞尔双光子光片显微镜在活体生物成像中的应用第一篇范文贝塞尔双光子光片显微镜在活体生物成像中的应用引言：活体生物成像技术在生物学和医学领域中起着重要的作用。
近年来，贝塞尔双光子光片显微镜作为一种先进的成像技术，被广泛应用于活体生物成像领域。
本文将介绍贝塞尔双光子光片显微镜在活体生物成像中的应用，并探讨其优势和挑战。
一、贝塞尔双光子光片显微镜的原理：贝塞尔双光子光片显微镜是一种基于双光子激发荧光显微镜的技术。
它利用两个光子的能量同时激发样品中的荧光分子，从而实现了更深层次的成像。
与传统的单光子激发荧光显微镜相比，贝塞尔双光子光片显微镜具有更高的分辨率和对样品的损伤较小的优点。
二、贝塞尔双光子光片显微镜在活体生物成像中的应用：1. 神经科学研究：贝塞尔双光子光片显微镜在神经科学研究中有着广泛的应用。
通过该技术，研究人员能够实时观察神经元的行为和信号传递过程，进一步了解大脑的功能和疾病机制。
2. 心血管研究：贝塞尔双光子光片显微镜也被应用于心血管研究领域。
通过该技术，研究人员能够清晰地观察心脏细胞的动作电位和心肌组织的结构变化，为心脏疾病的研究和治疗提供重要的信息。
3. 细胞生物学研究：在细胞生物学研究中，贝塞尔双光子光片显微镜能够实时观察细胞内部结构和分子的动态变化，帮助研究人员深入了解细胞的行为和功能。
4. 肿瘤研究和药物开发：贝塞尔双光子光片显微镜在肿瘤研究和药物开发领域也发挥着重要作用。
通过该技术，研究人员能够观察肿瘤细胞的生长、转移和药物反应，为肿瘤的诊断和治疗提供新的思路和方法。
三、贝塞尔双光子光片显微镜的优势和挑战：1. 优势：- 高分辨率：贝塞尔双光子光片显微镜具有更高的分辨率，能够实现更深层次的成像。
- 最小化样品损伤：双光子激发具有较低的光剂量，能够减少对样品的损伤。
- 实时观察：该技术能够实时观察活体生物样本，提供更准确的数据和信息。
2. 挑战：- 设备成本高：贝塞尔双光子光片显微镜的设备成本相对较高，限制了其在广泛领域的应用。

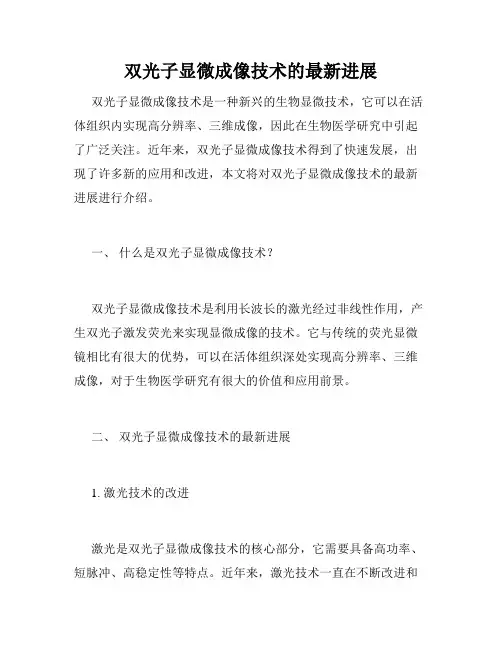

双光子显微成像技术的最新进展
双光子显微成像技术的最新进展双光子显微成像技术是一种新兴的生物显微技术，它可以在活体组织内实现高分辨率、三维成像，因此在生物医学研究中引起了广泛关注。
近年来，双光子显微成像技术得到了快速发展，出现了许多新的应用和改进，本文将对双光子显微成像技术的最新进展进行介绍。
一、什么是双光子显微成像技术？双光子显微成像技术是利用长波长的激光经过非线性作用，产生双光子激发荧光来实现显微成像的技术。
它与传统的荧光显微镜相比有很大的优势，可以在活体组织深处实现高分辨率、三维成像，对于生物医学研究有很大的价值和应用前景。
二、双光子显微成像技术的最新进展1. 激光技术的改进激光是双光子显微成像技术的核心部分，它需要具备高功率、短脉冲、高稳定性等特点。
近年来，激光技术一直在不断改进和更新，现在已经出现了一些新型的激光器，如飞秒激光器、光纤激光器等，它们具有更高的功率和更短的脉冲宽度，可以提高显微成像的质量和速度。
2. 显微成像系统的改进显微成像系统是双光子显微成像技术的另一个重要组成部分，它需要具备高度的稳定性、精度和灵敏度。
近年来，显微成像系统也得到了一些改进，如新型的探测器、新型的光学透镜、新型的样品扫描器等，这些改进可以提高显微成像的分辨率和灵敏度，有效地解决了一些技术难题。
3. 应用扩展双光子显微成像技术除了在生物医学研究中得到广泛应用外，还可以在其他领域得到应用。
例如，在材料科学中，双光子显微成像技术可以用来研究材料的光学性质、表面形貌和微观结构；在环境科学中，双光子显微成像技术可以用来研究地球表面的生物和生态系统。
随着技术的不断改进和应用范围的不断扩大，双光子显微成像技术的研究将会更加深入和广泛。
三、双光子显微成像技术的前景双光子显微成像技术在生物医学研究中具有广泛的应用前景，尤其在癌症、神经科学、血管形成等领域有着重要的应用。
未来，随着技术的不断发展和改进，双光子显微成像技术的分辨率将会进一步提高，成像速度会更加快速，应用范围也将不断扩大。
two_photon
• 动物活体 • 活的离体器官、组织、胚胎 • 长时间、高频率延时摄影 • 厚组织三维成像 • 与单光子激发光不匹配的染料
• 固定的样本 • 薄样本 • 单张拍摄 • 短时间、低频率延时摄影 • 对分辨率有要求 • 对温度敏感的样本 • 对红外光强吸收的样本
能用单光子解决的问题，就无需使用双光子成像。
双光子成像解决的科学问题 1—细胞形态学分析
计数 长度 面积 体积 形状 分布 突起长度 突起复杂度 荧光定量……
小鼠视皮层中间神经元树突形态监测 Chen L et. al. Nature Neuroscience (2011) 14, 587–94
• 细胞分布 • 细胞迁移能力 • 细胞迁移路线 • 细胞相互作用 ……
双光子成像解决的科学问题 4—血流动力学
小鼠脑血管血流监测
双光子成像解决的科学问题 5—胞内活动监测
大鼠beta细胞中胰岛素囊泡的外吐监测
Lam PL et. al. Diabetes (2013) 62, 2416-‐28
减少光损伤 闭环控制
声光振镜
多焦点复合扫描
二次谐波成像技术(SHG)
二次谐波原理 二次谐波成像设备
强激光穿过非线性光学介 质时，产生波长减半的二 次谐波。
• 无激发过程，不需荧光染色 • 无光毒性和光漂白 • 可正向、背向收集信号 • 对微观结构高度敏感 • 与双光子显微镜高度兼容
ቤተ መጻሕፍቲ ባይዱ
• 囊泡转运 • 细胞骨架 • 细胞凋亡 • 分子动力学
……
双光子成像解决的科学问题 6—新陈代谢监测
通过NADH自发荧光强度反映冠状动脉供应区供氧情况
双光子显微镜
双光子显微镜/view/1428311.htm?fr=ala0_1双光子荧光显微镜是结合了激光扫描共聚焦显微镜和双光子激发技术的一种新技术。
双光子激发的基本原理是：在高光子密度的情况下，荧光分子可以同时吸收 2 个长波长的光子，在经过一个很短的所谓激发态寿命的时间后，发射出一个波长较短的光子；其效果和使用一个波长为长波长一半的光子去激发荧光分子是相同的。
双光子激发需要很高的光子密度，为了不损伤细胞，双光子显微镜使用高能量锁模脉冲激光器。
这种激光器发出的激光具有很高的峰值能量和很低的平均能量，其脉冲宽度只有100 飞秒，而其周期可以达到80 至100 兆赫。
在使用高数值孔径的物镜将脉冲激光的光子聚焦时，物镜的焦点处的光子密度是最高的，双光子激发只发生在物镜的焦点上，所以双光子显微镜不需要共聚焦针孔，提高了荧光检测效率。
双光子荧光显微镜有很多优点：1）长波长的光比短波长的光受散射影响较小容易穿透标本；2）焦平面外的荧光分子不被激发使较多的激发光可以到达焦平面，使激发光可以穿透更深的标本；3）长波长的近红外光比短波长的光对细胞毒性小；4）使用双光子显微镜观察标本的时候，只有在焦平面上才有光漂白和光毒性。
所以，双光子显微镜比单光子显微镜更适合用来观察厚标本、更适合用来观察活细胞、或用来进行定点光漂白实验。
激光共聚焦显微镜在进行生物样品研究工作中还存在很多局限和问题：一是标记染料的光漂白现象。
因为共焦孔径光阑必须足够小以获得高分辨率的图像，而孔径小又会挡掉很大部分从样品发出的荧光，包括从焦平面发出的荧光，相应的，激发光必须足够强以获得足够的信噪比；而高强度的激光会使荧光染料在连续扫描过程中迅速褪色，荧光信号会随着扫描进程度进行变得越来越弱。
光毒作用是另外一个问题，在激光照射下，许多荧光染料分子会产生诸如单态氧或自由基等细胞毒素，所以实验中要限制扫描时间和激发光的光功率密度以保持样品的活性。
在针对活性样品的研究中，尤其是活性样品生长、发育过程的各个阶段，光漂白和光毒现象使这些研究受到很大的限制。
