ZPH01粉尘传感器
粉尘传感器产品规格书 DC00-F05N-01说明书
计数型粉尘传感器产品规格书■产品型号：DC00-F05N-01■产品说明：DC0001是一款由光学传感系统构成的粉尘传感器，包括红外发光管、红外接收管、透镜、遮光外壳、屏蔽罩、电路板。
当携带有粉尘粒子的气流通过检测区域时，产生的前向散射光被光电接收管接收，通过信号放大、鉴幅后输出PWM 脉宽信号，由后续的接收系统根据PWM 信号的占空比计算出空气中的粉尘浓度。
内部工作原理:■外观尺寸（mm)：Receiving Tube■端子连接图：引脚序号符号引脚定义#1GND地线#2P2输出（P2）#3Vcc电源输入Input（5VDC，90mA）#4P1输出（P1)#5NC P2控制端说明：1、输出脚P1：此脚位为普通输出脚位，灵敏度已预设定，最小粒子检出能力为1μm；2、输出脚P2：此脚位为可调输出脚位，灵敏度可通过控制脚来调整，默认为P1脚输出的2.5倍，即最小粒子检出能力为2.5μm；3、控制脚#5：通过在此脚与GND间加一个电阻可调整P2的最小粒子检出水平，调整电阻值可调整P2的灵敏度。
控制脚接地电阻值输出脚P2的敏感度NULL默认敏感度（2.5μm以上）150K半敏感（2μm以上）27K与输出脚P1具有相同的敏感度■电气性能参数：⑴绝对最大额定参数(T=25℃)参数符号范围单位电源电压Vcc-0.3to+7V工作温度Topr-10to45℃存储温度Tstg-30to60℃工作湿度Hopr0to95%RH存储湿度Hstg0to95%RH⑵传感器特性曲线传感器特性曲线注：低脉冲率：RT=LT/UT*100%（低脉冲率=低脉冲所占时间/单位时间*100%）脉宽输出波形PWM⑶传感器操作参数编号项目内容1动作电源电压DC5V±5％（CN1:Pin1=GND,Pin3=+5V）纹波电压30mV以下2消耗电流90mA3尺寸W59×H45×D18（mm）4质量约24g5检知粒子直径约1μm以上6检知浓度范围0~8000pcs/283ml7输出方式负逻辑脉冲输出。
粉尘传感器灰尘传感器安全操作及保养规程
粉尘传感器/灰尘传感器安全操作及保养规程1. 引言粉尘传感器/灰尘传感器是一种用于检测空气中粉尘浓度的设备。
为确保该设备的正常运行，保障工作人员的安全，并延长设备的使用寿命，本文档提供了粉尘传感器/灰尘传感器的安全操作及保养规程。
2. 安全操作规程2.1 穿戴个人防护装备在操作粉尘传感器/灰尘传感器之前，工作人员应当穿戴合适的个人防护装备，包括但不限于安全眼镜、防护口罩和手套。
这些防护装备可有效阻挡空气中粉尘颗粒的进入，降低对身体的伤害。
2.2 避免直接接触传感器在操作传感器时，避免直接接触传感器表面。
如果需要进行维护或更换传感器，请按照设备说明书或相关维护手册进行操作。
2.3 避免粉尘积聚在使用粉尘传感器/灰尘传感器时，应尽量避免粉尘的积聚。
定期清洁传感器表面，有助于维持其正常的工作状态。
2.4 遵循操作指南在操作粉尘传感器/灰尘传感器时，务必遵循设备的操作指南。
严格按照设备说明书中的要求进行操作，避免操作失误造成不必要的损坏或事故。
3. 保养规程3.1 定期清洁传感器为确保粉尘传感器/灰尘传感器的准确性和灵敏度，建议定期清洁传感器表面。
清洁过程中，应使用柔软的布料和无腐蚀性的清洁剂，轻轻擦拭传感器表面，并确保传感器完全干透后再重新使用。
3.2 定期校准设备为了保持粉尘传感器/灰尘传感器的准确性，建议定期对设备进行校准。
校准周期根据设备的具体要求或使用环境的特殊情况来确定。
在校准过程中，请严格按照设备说明书中的要求进行操作。
3.3 避免过度曝光在使用粉尘传感器/灰尘传感器时，应尽量避免曝光于过高或过低的温度、湿度等环境条件中。
过度曝光可能会对设备的功能和寿命产生不利影响。
3.4 定期检查设备连接定期检查粉尘传感器/灰尘传感器与设备之间的连接，确保连接稳固可靠。
如发现松动或连接异常，请及时调整或更换。
4. 总结通过遵循粉尘传感器/灰尘传感器的安全操作规程以及定期保养设备，可以有效确保设备的正常运行，延长使用寿命，并保障工作人员的安全。
粉尘浓度传感器介绍
粉尘浓度传感器一、粉尘浓度传感器用途粉尘浓度传感器主要用于矿山、水泥厂等粉尘作业场所总粉尘浓度的连续监测。
是为了满足现有煤矿监测井下粉尘浓度利用激光散射原理开发的高科技传感器，能够在自然风流状态下实时的、就地、连续不间断的监测显示井下粉尘浓度，同时输出与洒水喷雾的降尘装置开关量信号，实现了测尘降尘的最佳效果。
二、技术特点（1）额定工作电流小，大大减轻了分站电源的负担，并可安装在距分站更远的位置，在额定采样流量的<--重庆-->情况下，整机额定工作电流≤120mA，最大工作电流≤180mA；（2）输入电压范围宽，可适用于煤矿井下各种分站，仪器在输入电压12Ｖ～24ＶＤＣ(本安电源)的范围内均能正常工作；（3）测量精度高：采用分段式控制算法，根据不同的浓度大小自动采用不同的比例系数计算，同时增加了温度补偿功能，提高了测量的精度；（4）具有自动校准零点功能，并可设置校准零点漂移的时刻；（5）具有软启动模式的功能，减小了仪器启动时对供电电源的冲击，最大启动电流≤130mA；（6）具有在线标定的功能，可用CCZ-1000型直读式测尘仪在线直接标定；（7）测量量程可根据需要设定为0－500mg/m3或0－1000 mg/m3；（8）可测量瞬时粉尘浓度或平均粉尘浓度，平均粉尘浓度的测量时间可在1～3600秒范围内任意选择。
三、主要仪器：1、GCG1000型粉尘浓度传感器GCG1000型粉尘浓度传感器采用光散射原理直接测量总粉尘浓度，测定数据就地显示，同时输出与矿井安全监测监控系统相适应的频率、电流信号(二种信号任选一种)，供监测系统处理，是固定安装在作业场所的监测仪器。
由采样头、检测装置、单片机系统及抽气系统组成。
适用于煤矿及其它粉尘等有爆炸危险性的环境中进行现场连续监测总粉尘浓度。
能准确、及时地反映粉尘作业场所中粉尘的污染状况。
技术参数测量范围0.1～1000mg/m3测量误差±15%输出信号200～1000Hz、1～5mA采样流量2L/min电源12-18 V DC外形尺寸300×250×300mm重量7kg2、GCG500粉尘浓度传感器GCG500粉尘浓度传感器采用光散射原理直接测量总粉尘浓度，测定数据就地显示，同时输出与矿井安全监测监控系统相适应的频率、电流信号(二种信号任选一种)，供监测系统处理，是固定安装在作业场所的监测仪器。
教学文件3-19 常用PM2.5粉尘颗粒传感器型号及参数
ZH03激光粉尘传感器模组
产品品牌：炜盛科技 产品型号：ZH03
检测气体 PM1.0 PM2.5 PM10
UART输出（3V电平） 输出数据 DAC(0.4-2V标准电压信号)
PWM输出
工作电压 4.5V-5.5V
响应时间 <=10秒
工作湿度 15%RH-90%RH（无凝结）
【应用领域】激光PM2.5粉尘传感器可 应用于便携式仪表、空气质量监测设备、
参数 颗粒物分辨率
量程 数据分辨率
检测精度
响应时间
数据输出
数据输出间隔 直流供电电压 最大工作电流
工作温度 工作湿度 最大尺寸
指标
单位
0.3
微米
0~999
微克/立方米
1
微克/立方米
±10%（10~75ug/m3） ±5%（75~999ug/m3）
在通风良好的室内 与TSI检测仪取小时 平均数对比
≦3
秒
标准串口（3.3V TTL电
平）
1
秒
5±10%
V
200
mA
-10~50
℃
0~70%
RH
45*34*23
mm
DSL-01是一款采用激光散射技术的PM2.5传感器。它能够检测空气中PM2.5的质量浓度， 并以标准串口输出。
通讯方式采用3.3V TTL串口方式，波特率为9600,8位数据位，1位停止位。 数据以字符格式显示，字符“PM”后边的十进制字符串为PM2.5的浓度值，其单位为 敏感知到烟草产生的香烟气和花粉,房屋粉尘颗粒等, 内置加热器不需加气泵实现自动进气，可调电阻设置检测灰尘颗粒尺寸大小。 利用与粒子计算器相同原理为基础,检测出单位体积粒子的绝对个数。 应用场合： 小家电（控制板），空气净化器，空气清新机,暖通空调,新风系统，环境监控， 换气扇等产品。
粉尘检测传感器SM-PWM-01中文版规格书.
产品名称：灰尘传感器型号：SM-PWM-01A►注意事项：:这款产品是针对以下应用设计的：（1）空气净化机/IAQ（室内空气质量）应用（2）自动控制设备/视听设备/家用电器（2）通讯设备/测量设备/模具机械/计算机如果用在上述（2）（3）中提到的设备，请注意产品应用的注意事项。
考虑安全设计的整体系统和设备，应采取适当措施，如容错设计、冗余设计，等措施以确保可靠性和安全性。
当这款产品用于高可靠性、安全要求和精度的设备，如:- 交通控制和安全设备（飞机，火车，汽车等）交通信号/气体泄漏传感器断路阀救援和安全设备/其它安全设备请不要使用本产品的在需要极高的可靠性和安全功能和精度设备,如:空间设备/通讯设备(干线)-核电控制设备、医疗设备等行业粉尘传感器的应用笔记(SM-PWM-01A)内容1.产品概述2. 的特点3. 检测对象4. 产品规格书5. 产品可靠性数据6.粉尘检测原理7.应用指南7-1. 系统连接举例7-2.安装方法7-3.安装结构和注意事项7-4. 软件编程和校准方法7-5.灰尘和香烟烟雾的检测7-6. 其他注意事项8.特性数据9. 安装方法10. 尺寸和配置1.产品概述灰尘传感器“SM-PWM-01A”说明书包含传感器的使用方法，使用注意事项，特征参数等，为用户提供参考用它设计设备时，请参阅本文件，并评估实际使用条件下环境。
2.SM-PWM-01A 的特点●紧凑、薄型封装（W59x H45x D20mm）●应用PWM（脉冲宽度测量）输出，该设备可以检测单个屋子内的灰尘浓度。
●能够分辨香烟烟雾(小的粒子:P1)和室内尘土浓度(大粒度:P2)可以被辨识出来。
3. 检测和应用对象●室内灰尘浓度●香烟烟雾●空气净化机●空调4.特性编号项目内容1 e输入电压DC 5V ±5% (CN1:Pin1=GND, Pin3=+5V),Ripple:< 30mV2耗电流< 100mA ±10%3 工作温度，湿度- 10 ~ 45℃, under 95%RH (不能超过规定湿度)4 贮存温度- 30 ~ 60℃5 尺寸W 59 X H45 X D20 (mm) max6 重量~ 30g7 检测颗粒物尺寸> 1㎛8检测颗粒物浓度香烟浓度1.5pcs/10m3(粒子计数器40,000~800,000,at 1㎛, 烟雾0.01~ 2.0mg/m3)9 信号输出负面逻辑脉冲输出高电平: > 4.5V, 低电平: <0.7V输入阻抗200㏀, 上拉电阻Pull-Up 10㏀)推荐工作条件:测量低脉冲占空比推荐工作方法: 30秒移动平均10 最小启动时间上电后一分钟.(加热器稳定时间)5.可靠性编号试验项测试条件检测标准样品数: n缺陷数: C1 跌落试验非故意地把传感器从70厘米高的地方, 跌落到硬木制板,，四次或三次，随机方向。

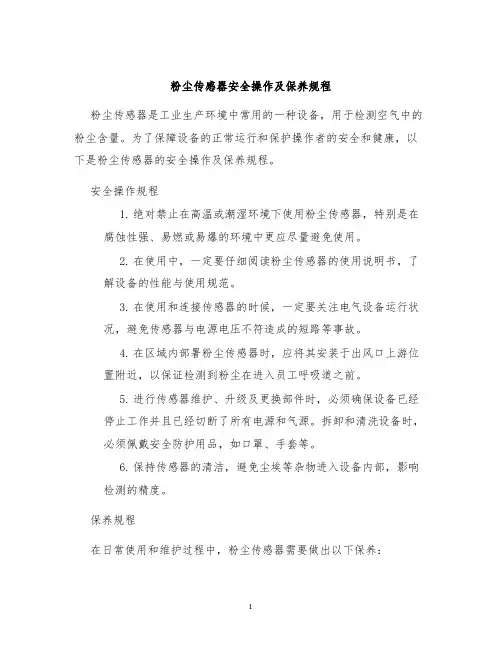

粉尘传感器安全操作及保养规程
粉尘传感器安全操作及保养规程粉尘传感器是工业生产环境中常用的一种设备，用于检测空气中的粉尘含量。
为了保障设备的正常运行和保护操作者的安全和健康，以下是粉尘传感器的安全操作及保养规程。
安全操作规程1.绝对禁止在高温或潮湿环境下使用粉尘传感器，特别是在腐蚀性强、易燃或易爆的环境中更应尽量避免使用。
2.在使用中，一定要仔细阅读粉尘传感器的使用说明书，了解设备的性能与使用规范。
3.在使用和连接传感器的时候，一定要关注电气设备运行状况，避免传感器与电源电压不符造成的短路等事故。
4.在区域内部署粉尘传感器时，应将其安装于出风口上游位置附近，以保证检测到粉尘在进入员工呼吸道之前。
5.进行传感器维护、升级及更换部件时，必须确保设备已经停止工作并且已经切断了所有电源和气源。
拆卸和清洗设备时，必须佩戴安全防护用品，如口罩、手套等。
6.保持传感器的清洁，避免尘埃等杂物进入设备内部，影响检测的精度。
保养规程在日常使用和维护过程中，粉尘传感器需要做出以下保养：1. 仔细清洁粉尘传感器清洗传感器和其它设备部件是良好维护的一部分。
确保设备完成了暂停操作，然后使用气泡垫或离心风扇小心地清洗传感器。
请勿用水或其他液体清洁传感器。
清洁操作时不可将气泡垫或离心风扇插入粉尘传感器管口。
2. 经常更换设备内部部件传感器的管道和连接部件等接口和连接部件需要经常检查确保紧固牢固，并定期更换。
正确的连接方法可以保证设备的精度和稳定性。
3. 检测传感器检测精度传感器的精度和准确度可能随着使用寿命的过度而逐渐降低。
建议经常检测粉尘传感器检测结果准确度，并根据检测记录的结果，合理调整设备的设置和操作。
4. 良好的保养清单建立良好的设备保养清单，包含粉尘传感器的使用和检查细节，并约定定期检查的时间和计划。
定期的维护可以保证设备在整个运行周期中处于最高的状态，延长设备的使用寿命和降低设备维护成本。
总结粉尘传感器是工业生产环境中必备的一个设备。
在保证设备正常使用的同时，也必须关注它的安全操作和正确的维护方法，精心维护，让设备处于良好的运行状态及保障工人的安全和健康。
粉末浓度传感器的技术
电荷感应式粉尘含量检查仪总述/原理：粉尘含量检查仪能够简略的,无需校准并且满足〃即插即用〃的安装在收 尘器或许布袋除尘器上作业,牢靠的传感器探头安装在除尘器烟气管道的出口处.当粉尘颗粒经过的探头邻近时,一个 弱小的电荷信号被探头感应出来,经过特别的同轴电缆传送到操控单元.该信号经操控单元处理后输出一个线性份额于 微粒质量含量的肯定输出值,就地显现微粒含量值或报警并且供给4-20mA输出值.在实践的运用过程中,为了防止导电 性粉尘、凝析油雾或水雾等对丈量信号形成的影响，咱们供给了专有的探头维护技能确保探头在这些恶劣条件下能 正常作业.传感器探头无需空气吹扫,耐磨耐腐蚀.
电荷感应式粉尘含量检查仪总述/原理：粉尘含量检查仪能够简略的,无需校准并且满足〃即插即用〃的安装在收 尘器或许布袋除尘器上作业,牢靠的传感器探头安装在除尘器烟气管道的出口处.当粉尘颗粒经过的探头邻近时,一个 弱小的电荷信号被探头感应出来,经过特别的同轴电缆传送到操控单元.该信号经操控单元处理后输出一个线性份额于 微粒质量含量的肯定输出值,就地显现微粒含量值或报警并且供给4-2。mA输出值.在实践的运用过程中，为了防止导 电性粉尘、凝析油雾或水雾等对丈量信号形成的影响，咱们供给了专有的探头维护技能确保探头在这些恶劣条件下 能正常作业.传感器探头无需空气吹扫,耐磨耐腐蚀.
光散射技能：光散射技能运用气流中的颗粒反射出来的闪光的频率及跟持续时间来丈量颗粒的含量,它比别的技 能而言具有压倒性优势是把因为气流中的湿度致使的差错大大地下降到了无关紧要的水平.
光吸收技能：当光波经过线性物质时,会与物质发生相互作用，光波一有些被介质吸收,转化为热能;一有些被介 质散射,偏离了本来的传达方向,剩余的有些仍按本来的传达方向经过介质.透过有些的光强与入射光强之间契合朗伯 一比尔规律.光吸收型粉末浓度传感器以朗伯一比尔规律为根底,经过丈量入射光强与出射光强,经过核算得到粉尘浓 度,该法具有在高粉尘浓度情况下丈量准确的特色.
一种粉尘传感器[实用新型专利]
![一种粉尘传感器[实用新型专利]](https://img.taocdn.com/s3/m/ad9909c4ed630b1c58eeb55e.png)
专利名称：一种粉尘传感器
专利类型：实用新型专利
发明人：邬兴业,张伯儒
申请号：CN201721186179.X 申请日：20170915
公开号：CN207198001U
公开日：
20180406
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种粉尘传感器，包括金属电极，所述金属电极的外壁上包覆有合金绝缘层，所述金属电极的一端的端面裸露；所述金属电极的该裸露的端面上设有用于连接电极引出线的引出线连接部，所述的引出线连接部与所述的金属电极电连接。
本实用新型所述的粉尘传感器，用于输出用于检测粉尘浓度的电流信号，且适于在钢厂、有色金属冶炼等工厂的具有强腐蚀介质的生产环境中使用。
申请人：北京帕克莱斯分析仪器有限公司
地址：100068 北京市丰台区马家堡路55号3-319
国籍：CN
代理机构：济南舜源专利事务所有限公司
代理人：刘晓政
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图 1：结构尺寸图
以诚为本、信守承诺
创造完美、服务社会
传感器检测原理说明
粉尘传感器
图2： 原理示意1
管脚定义
PIN1 PIN2 PIN3 PIN4 PIN5
图3： 原理示意2
表2 控制脚（详见说明） 输出脚 OUT2/RXD/PM2.5
电源正（VCC） 输出脚 OUT1/TXD 电源地（GND）
图 4：引脚图
以诚为本、信守承诺
创造完美、服务社会
输出低脉冲率与灰尘颗粒物浓度对照表
粉尘传感器
图9： PM2.5低脉冲率与灰尘颗粒物浓度对照
备注：空气检测领域中常用“优、良、中、差”区分当前空气质量状况，业内常用划分等级标准为：
1：较高灵敏度方案：优：0.00%-2.00%
良：2.00%-4.00%
中：4.00%-6.00%
粉尘传感器
传感器特点
极高的灵敏度、优异的长期稳定性、出厂已标定校准、内置加热器可实现空气的自动吸入。产品具有 外形紧凑、重量轻、易安装、易维护等优点。
主要应用
主要用于空气净化器、空气清新机、通风设备、环境监控设备、烟雾报警器、空调等。
技术指标
表1
产品型号
ZPH01
工作电压范围
输出方式
粉尘最小粒子检出能 力
以诚为本、信守承诺
创造完美、服务社会
PWM模式下PM2.5输出波形
粉尘传感器
图5：PWM模式下PM2.5输出波形图
备注： 1、LT 一个周期内低电平的脉宽 2、UT 一个周期的脉宽 3、低脉冲率RT：RT=LT/ UT × 100%
输出低脉冲率与灰尘颗粒物个数对照表
图8： PM2.5低脉冲率与灰尘颗粒物个数对照
ZPH01 粉尘传感器
产品描述
本传感器是采用先进PM2.5检测机理,实现对PM2.5的 检测。该传感器中PM2.5检测单元采用粒子计数原理，可 灵敏检测直径1μm以上灰尘颗粒物。
传感器出厂前经过老化、调试、标定、校准，具有良 好的一致性和极高的灵敏度。具有PWM信号输出，可配置 成UART数字串行接口及定制IIC接口。
unsigned char j,tempq=0; i+=1; for(j=0;j<(ln-2);j++) {
tempq+=*i; i++; } tempq=(~tempq)+1; return(tempq); }
0x00-0xFF
传感器使用时须注意的事项：
1、传感器必须垂直安装，避免接触有机溶剂（包括硅胶及其他胶粘剂）、涂料、药剂、油类及高浓度气体。 远离人工气流如风扇，如当用于空气清新机时，风扇的前方和后方都不能安装，可任选外壳一侧安装，但 外壳上要保留通风口以保证外部气流可以流进来。 2、粉尘传感器能检测到像粉尘一样的水蒸气，请不要在有水蒸气的地方像浴室或空气加湿气附近使用传 感器。 3、粉尘传感器利用红外线的 LED 和可见光截止的光电传感器，在光学区域灯光的辐射会影响粉尘传感器 的输出准确度。使用时建议用海绵遮盖粉尘传感器中心三角孔，防止外部光照照进传感器的镜头。切记勿 遮挡传感器的进气口和出气口。 4、模组初次上电使用需要预热 5 分钟以上，切勿应用到涉及人身安全的系统中。 5、当传感器受潮湿将会影响它的正常功能，因此应避免受潮。
表4
0
1
起始位 检测类型名
2 单率整 低脉冲率小 预留
6 模式
称编码 （低脉冲率）
数部分
数部分
7 预留
8 校验值
0xFF
0x18
0x00
0x00-0x63 0x00-0x63 0x00 0x01
0x00
注：模式0x01表示PWM为1Hz输出模式。 3 校验和计算
/********************************************************************** * 函数名: ucharFucCheckSum(uchar *i,ucharln) * 功能描述:求和校验（取发送、接收协议的1\2\3\4\5\6\7的和取反+1） * 函数说明:将数组的元素1-倒数第二个元素相加后取反+1（元素个数必须大于2） **********************************************************************/ unsigned char FucCheckSum(unsigned char *i,unsigned char ln) {
说明：1、加热源：传感器内置一个加热器，加热引起气流上升使外部空气流进传感器内部。 2、检测的粒子类型：此传感器被设计成可以检测 1μm 以上粒子，如香烟、房屋灰尘、霉菌、 花粉、孢子。 3、控制脚 ：此脚位为输出模式控制（悬空为 PWM 模式，GND 为串口模式）。 4、输出脚 OUT2/RXD ：此脚位串口模式下为 RXD，PWM 模式下为普通输出脚位，灵敏度已预设定，最小粒子检出 能力为 1μm。 5、输出脚 OUT1/TXD ：此脚位串口模式下为 TXD。
预热时间
检测粒子范围
工作电流
湿度范围
储存环境 工作环境
储存环境 温度范围
工作环境
外形尺寸
物理接口
5±0.2 V DC
PWM /UART
1 μm
≤5 min 15000 个/283 ml
≤150 mA ≤90% RH ≤90% RH -20 ℃～50 ℃ 0 ℃～50 ℃ 59.47mm × 44.5mm × 20mm （L×W×H） EH2.54-5P端子插座
差：6.00%以上
2：较好一致性方案：优：0.00%-4.00%
良：4.00%-8.00%
中：8.00%-12.00%
差：12.00%以上
通讯协议
1 通用设置
波特率 数据位 停止位 校验位
表3
9600 8位 1位 无
以诚为本、信守承诺
创造完美、服务社会
粉尘传感器
2 通讯命令
模块每间隔1S发送一次浓度值,只发送不接收。命令行格式如下
以诚为本、信守承诺
创造完美、服务社会
粉尘传感器
6、透镜需要根据使用环境定时进行清洁，约 6 个月一次。清洁时用棉签一头醮清水轻擦，然后用另一头 擦干。不可以用酒精等有机溶剂擦拭透镜。
