数字电视传输技术PPT演示文稿

合集下载

数字电视培训教程PPT课件

数字电视培训教程PPT课件

精选ppt课件2021
16
2、有线数字电视的主流标准与方式
1)标准: DVB-C ATSC-16VSB,ATSC-64QAM
ISDB-C
精选ppt课件2021
17
2)四种方式:
DVB-C
ATSC-64QAM ATSC-16VSB
ISDB-C
传送方式 16-64QAM 64QAM
16VSB
64QAM
➢ 提供其他增值业务:数据广播,视频点播,电子商务,软件下载 ,电视购物……
➢ 为“三网融合”提供了技术上的可能性。
精选ppt课件2021
4
3、数字电视分类
HDTV:图像分辨率1920×1080(16:9) SDTV:图像分辨率720×756(PAL)
720×480(NTSC) LDTV:VCD级图像分辨率
编码:量化后的信号仍然只是离散信号,还不是数字信号。用 n比特二进制码来表示已经量化了的取样值,称为编码。 每个二进制数对应一个量化电平,再按时序将它们排列 起来,就得到基带数字信息流。
传输速率:传输速率=取样频率fs×量化比特数
精选ppt课件2021
20
2)音频信号的数字化
• 取样频率:>40KHz。 常用11.025KHz,22.05KHz,44.1KHz,48KHz。
精选ppt课件2021
2
一、数字电视基本概念
1、什么是数字电视
数字电视是一个系统。它指一个从节目摄 制、制作、编辑、存储、发送、传输,到信号 接收、处理、显示等全过程完全数字化的电视 系统。
精选ppt课件2021
3
2、数字电视实现的意义
➢ 使整个广播电视节目制作和传输质量显著改善,信道资源利用率 大大提高。

第四章数字电视传输技术

第四章数字电视传输技术

4.1.2 常用的传输码型
3.单极性归零(RZ)码 传送“1”码时,发送一个宽度小于码元持续时间的归零 脉冲;传送“0”时不发送脉冲。 优点:比单极性非归零码容易提取时钟信息。
4.双极性归零 ( RZ ) 码
传送“1”码时,发送一个宽度小于码元持续时间的归零脉冲; 传送“0”时不发送脉冲。 优点:比单极性非归零码容易提取时钟信息。
4.1.2 常用的传输码型
8.HDB3码
HDB3码的全称是三阶高密度双极性码。 编码原理: ➢先把信息代码变成 AMI 码,然后检查AMI码的连“0”串情况, 当无4个以上连“0”码时,则这时的AMI码就是HDB3码。 ➢当出现4个以上连0码时,则将每4个连 “0”小段的第4个“0”变 换成与其前一个“非0”符号(+1或-1)相同的符号。
4.1.2 常用的传输码型
1.单极性非归零码(NRZ) 高电平代表“1”,低电平代表“0”。 缺点:直流分量不为零,不适合用于交流耦合的有线传 输信道,只适合用于计算机内部或近距离的信息传送。
2.双极性非归零码(NRZ) “1”和“0”分别对应正、负电平,没有零电平。 优点:直流分量小。 缺点:不易提取同步信息,特别是在长0长1串时。
4.2.1 差错控制方式
差错控制包含检错和纠错两个方面。
差错控制 方式
反馈 方式
向前纠错方式
➢包括检错重发、反馈校验、混 合纠错。
➢基本特征是信道编码构造简单, 需要反馈信道。
➢接收端的译码器根据码的规律性自
动判断、纠正错误。
➢优点:单向传输,不需要反馈,纠 错迅速。 ➢缺点:构造复杂,编码效率低。
4.2.1 差错控制方式
检错重发方式(ARQ) :
这种方式中,接收端发现误码后通过反馈信道请求发送 端重发数据。因此,接收端需要有误码检测和反馈信道。

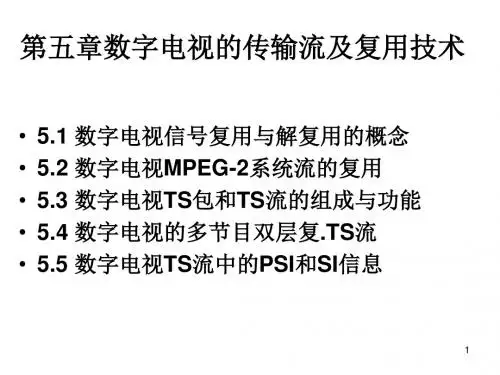

数字电视的传输流及复用技术课件.ppt

数字电视的传输流及复用技术课件.ppt
12
PCM30/32
• PCM30/32路系统利用A律的分段方法进行非均匀量化。 PCM30/32路一帧周期125微秒,将一帧平均分成32份, 每一份称之为时隙,每时隙间隔为125/32,即3.91微秒。 每一时隙传送8bit编码,每帧传送32*8=256bit编码。 每帧的第一号时隙TS0传送帧同步码,第16时隙TS16 传送信令,其余30个时隙传送话音。
• 将顺序连续传送的复用信息流按一定的时 隙长度分段,构成具有特定结构和时隙长 度的传送单位,称之为包。包分为包头和 净荷。
• 将包按照先后顺序组成一个连续的包序列, 在实际信道中进行传输。
16
2种复用/解复用的方式
• 第一种:各包按照相同的结构分配时隙。 电话系统采用该种结构。
• 第二种:每路信息所占用的包的数量由所 需的频带决定,包可以是固定长度的,也 可以是可变长度的。MPEG-2采用该种复用 方式,视频,音频和辅助数据分配在不同 的TS包内。
可以与TS包同步,以TS包为单位进行。 (5)接收机成本低廉:固定长度的TS包结构的系统解复用非常简单,只需
识别出每个TS包中的标识码即可。
33
5.2.2 PES包的组成与功能
1、包起始码 2、ES流标识符 3、PES包长度 4、PES头标志 5、PES头域
34
• 压缩后所有ES流被打成不同长度的包,叫做 PES(packetized elementary streams)。通 常PES包的长度不固定,音频PES包一般不 超过64KB,视频一般一帧一个PES包。
2. 将视频、音频的PES以及辅助数据按不同的格式 再打包,然后进行复用,即分别生成了TS和PS。
24
二、PS和TS介绍
• PS和TS的格式是分别针对不同的应用而优 化设计的,PS为本地应用设计,TS为广播 应用设计。

数字电视传输技术分析

数字电视传输技术分析

数字电视传输技术分析目录数字电视传输技术 (3)摘要 (3)第一章绪论 (3)1.1 引言 (3)1.2 数字电视的发展 (4)第二章数字电视传输标准 (4)2.1 国内标准 (4)2.1.1 DMB-T (4)2.2 国际标准 (5)2.2.1 DVB (5)2.2.2 ISDB-T (6)2.2.3 ATSC (6)第三章数字电视调制技术 (6)3.1 数字电视调制技术的分类 (7)3.2 数字电视正向传输采用的调制 (7)3.3 数字电视反向传输采用的调制 (8)第四章数字电视接口技术 (8)4.1 LTE概念 (8)4.2 爱立信LTE广播解决方案 (9)4.3 未来电视和LTE联姻 (9)第五章总结与展望 (10)数字电视传输技术龚建生0220(传输标准) 杨根红0205(调制技术)谢小鹏0225(空口技术)摘要随着时代、科技的发展,人类社会已经进入信息化时代,正处于一个生机勃勃的发展过程,作为信息化时代的主要标志,“数字化技术”有着突飞猛进的发展。

数字电视、高清晰度电视、交互电视、多媒体通信等一大批高等技术正在朝人们走来,也将逐渐改变我们的日常生活、工作和学习方式。

数字电视(DTV),是电视接收系统的发展潮流。

本文着重介绍了数字电视的传输技术。

数字电视按传输方式分为地面、卫星和有线三种。

文章首先综述了数字电视的国内传输标准和三大国际传输标准,并且详细介绍了数字电视所使用到的各种调制技术。

最后,文章介绍了数字电视传输的空中接口技术。

关键字:传输标准,调制技术,空口技术第一章绪论1.1 引言二十一世纪是信息技术飞速发展的时代,最基本的特征就是数字化、网络化和信息化。

随着科学技术的发展,各行各业都发生了翻天覆地的变化。

与此同时,广播电视领域也发生了质的变化,科学技术的进步和人类对高品质视听的追求,推动和加速了数字电视替代模拟电视的步伐。

人们对生活方式要求的提高,和掌握信息的及时性和准确性的需要,结合数字电视本身的优势,在智能化设备上实现数字电视的收看,也成为市场上的一大亮点。

电视信号传输与接收的基础知识课件.ppt

电视信号传输与接收的基础知识课件.ppt
(2)纠错解码:把纠错编码后的信号恢复 到纠错编码前的信号的过程。
(3)数据去解扰:把数据中加入的干扰信 号去除掉,恢复到数据加扰前的信号的过程。
信道编码的功能方框图如图1-19所示。
1 电视信号传输与接收的基础知识
有线 传输
高放 变频
数字 解调
数据去 交织
纠错 解码
信道解码
数据去 解扰
图1-19 信道解码的功能方框图
1 电视信号传输与接收的基础知识
1.1.3 电视信号的编码和解码过程 1.电视信号的编码方法
电视信号的编码各国有不同的方式,国 际上流行的有三种方式,即NTSC制、PAL制、 和SECAM制,我国采用的是PAL制。视频信 号的形成通常是由摄像机完成的,如图1-8 所示。
1 电视信号传输与接收的基础知识
图1-1 电视节目发射前的图像和伴音信号的处理过程
1 电视信号传输与接收的基础知识
接 收 天 线
高频放 大器
混频
中频放 大器
视频检 波器
视频处 理器
显像管
调谐器
本振
同步偏 转
伴音中 频检波
图1-2 电视节目的接收过程
FM解调低 频放大
扬声器
1 电视信号传输与接收的基础知识
1.1.2 模拟电视信号的调制和传输方式 电视信号主要由图像信号(视频信号)和伴音信
演播室
图像监控
图像监控 … 图像监控
视 频 切 换
字符叠加
彩色全电视信号 记录设备
波形监视
测试 信号
脉冲信 号源
副载波 发生器
中心控制室 图1-5 电视信号制作系统
1 电视信号传输与接收的基础知识
FBAS 放大 输入 箝位

数字电视C1ppt-PowerPointTemplat

数字电视C1ppt-PowerPointTemplat

数字电视概述, class 01
1
数字电视概述
•电视技术的发展历程 •模拟电视原理 •数字电视的发展
2
数字电视基本原理
▪视频压缩原理 ▪MPEG-2视频编码及测量 ▪MPEG-2音频编码及测量 ▪MPEG-2系统及其测量 ▪数字调制基础 ▪数字电视的纠错编码原理
3
数字电视相关标准
•DVB-S标准及相关测量 •DVB-C标准及相关测量 •OFDM技术 •DVB-T标准及相关测量 •ATSC和ISDB-T标准及其 测量 •我国的数字电视标准
❖ 1926年,贝尔德向英国报界作了一次播发和接收电视的表演,开创 了电视技术研究的先河。
❖ 1927~1929年,贝尔德通过电话电缆首次进行机电式电视试播,并 进行短波电视试验,英国广播公司开始试验播发电视节目。
❖ 1936年11月2日是一个值得纪念的日子,位于英国市郊的亚历山大宫 的英国广播公司电视台开始正式播出。这是世界上第一座正式开播 的电视台,人们把这一天作为电视事业的开端。英国正式开播的电 视在开始时仍为机电系统,4个月后被电子系统取代。
(270Mbit/s~800Mbit/s,信道传输必须压缩)
数字电视原理与应用
数字电视概述, class 01
电视技术是20世纪人类最伟大的发明之一
❖ 电视是人类进行信息传播变革中影响最大的研究成果。 ❖ 电视技术是现代科学技术最先进研究成果的集合体。 ❖ 早期电视和数据传输是两种不同系统,现在电视和计算机
数字电视原理与应用
数字电视概述, class 01
课程安排-2
❖ 数字电视基本原理
▪ 视频压缩原理
—第5章
▪ MPEG-2视频编码部分及其测量—第4,6,11章

中国数字电视地面传输标准解读PPT课件

中国数字电视地面传输标准解读PPT课件
国标地面数字电视广播技术介绍
第1页/共56页
国家强制性标准颁布
• 2006年8月,国家强制性标准“数字电视地面 广播传输系统帧结构、信道编码和调 制”GB20600-2006颁布,将于2007年8月强 制执行。
• 标准规定了在UHF和VHF频段中,每8MHz数 字电视频带内,数字电视地面广播传输系统信号 的帧结构、信道编码和调制方式。
经对比,交大方案用一塔发射就 能超过欧洲标准用四塔组网发射
的覆盖效果!
第21页/共56页
国标系统技术性能:同频保护率
测试项目名称
干扰模式
模拟干扰数字 数字干扰数字
同频保护率 C/I(dB) 高码率 PN595多载波
-4.6 12.2
PN595单载波+双导 频
-7.1
12.9
注:测试值越小,表示系统的抗同频干扰能力越强。
低码率 中码率 高码率 甚高码率
-99.82 -95.88 -89.47 -85.91
注:测试值越小,接收机的接收灵敏度越高。 以上的测试结果完全可以满足数字电视地面传 输的覆盖范围要求,其性能与目前已有的其它 数字电视地面传输标准相比,在传输相近的数 据率时有3dB到6dB的优势。
上海东方明珠单点覆盖
均衡LMS算法能够驱动 均衡器成为窄带凹陷的 滤波器,保证均衡输出 的信号时“平”的。所 以自适应的对付单频干 扰。
模拟电视信号实际就是3 个单频信号。
第22页/共56页
国标系统技术性能:上、下邻频保护率
测试项目名称
干扰模式 模拟干扰数字 数字干扰数字
上、下邻频保护率
C/I(dB) 高码率 PN595多载波
系统信息

前向纠错编码由BCH(762,752)和LDPC码组成. LDPC码采用了三种不同的码率: LDPC(7488,3048); LDPC(7488,4572);LDPC(7488,6096)

数字电视体系及有线数字电视传输技术(6分之2)★免费下载★专业电视系统资料83页PPT

数字电视体系及有线数字电视传输技术(6分之2)★免费下载★专业电视系统资料83页PPT
节目时钟基准(PCR):
仅应用在MPEG-2中。 PCR用在传送码流(TS)中(如像SCR被用在MPEG-1的系统码流中一样), 由于每个节目均有其本身的时钟基准,故包含多个节目的传送码流(TS),对每 个节目各有其本身的PCR域值。
MPEG-2编/解码器接口
MPEG-2数据信号的三种接口:同步并行接口(SPI) 同步串行接口(SSI) 异步串行接口(ASI)
5)MPEG – 4标准
• 1993年提出,2000年公布为国际标准。
• 与MPEG – 1 和MPEG – 2 有很大不同,它更基于内容的交互 性, 高的压缩率和灵活多样的存取模式。 目前主要用于流媒体。
MPEG-4主要是针对多媒体交互应用等通信领域。 MPEG-4试图达到 两个目标:一是低比特率下的多媒体通信;
三种接口连接的设备:QPSK解调器、QAM调制器、复用器、解复用器、 电信网络适配器。
三种接口采用的传送包结构:204/188
同步并行接口(SPI)
应用:用于数据速率可变的并行传输系统,主要用于设备较多的环境。
同步:数据传输通过MPEG-2传输流中的字节时钟来同步。 传输链路:传输输送链路采用LVDS(低压差分驱动)、25针D型超小 型连接器。
SDI的取样采用4 :2:2格式,传送顺序为Cb、Y、 Cr、Y、Cb、Y。
HD-SDI高清晰度串行数字分量接口:
HDTV使用符合SMPTE292M标准的串行数字分量接口传输数字分量电 视信号及其内嵌的多路数字音频信号,其取样频率为国为74.25MHz,量化电平 10bits,码率为1485Mbps。 使用75ΩBNC连接器和75Ω同轴电缆,用8281电 缆时最大传输距离100米。
视频PES 打包器 节目时钟参考信息
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
11
4.1.2 常用的传输码型
8.HDB3码 HDB3码的全称是三阶高密度双极性码。 编码原理: ➢先把信息代码变成 AMI 码,然后检查AMI码的连“0”串情况, 当无4个以上连“0”码时,则这时的AMI码就是HDB3码。 ➢当出现4个以上连0码时,则将每4个连 “0”小段的第4个“0”变 换成与其前一个“非0”符号(+1或-1)相同的符号。
5
4.1.1 数字电视信号传输的过程
选择系 带传输 码型的
原则
码型应不含直流分量,让频谱向中频集中。 应易于从基带信号中提取定时信号。
所选的码型应使基带信号具有内在检 错能力。 降低单个误码引起的误码扩散。
码型变换设备应尽量简单。
6
4.1.2 常用的传输码型
1.单极性非归零码(NRZ) 2.双极性非归零码(NRZ) 3.单极性归零码(RZ) 4.双极性归零码(RZ) 5.数字双相码 6.密勒码 7.交替极性码(AMI码) 8.HDB3码
• 这种对数字电视信号进行差错控制的编码也称 为信道编码。
15
4.2.1 差错控制方式
•差错
根据信道噪声干扰性质,可以把差错分为随机错误、突发错误和混合 错误。
随机错误,由信道中随机噪声的干扰引起,误码的发生是相互独立的
,不会连续成片地出现错误,前后码元之间是否发生错误彼此无关。
突发性错误,位流中一个错误的出现往往影响其他码元的错误,即错
4பைடு நூலகம்1.3 扰码
扰码技术——消除数据源的统计特性。 使信号受到随机化处理,变为伪随机序列,又称为“数据 随机化”和“能量扩散”处理。
作用:改善位定时的恢复质量,使信号频谱平滑,改善帧同 步、自适应同步和自适应时域均衡等系统性能。 目的:将二进制码变换成“0”、“1”近似等概率,以及前 后独立的随机码。
8
4.1.2 常用的传输码型
3.单极性归零(RZ)码 传送“1”码时,发送一个宽度小于码元持续时间的归零 脉冲;传送“0”时不发送脉冲。 优点:比单极性非归零码容易提取时钟信息。
4.双极性归零 ( RZ ) 码
传送“1”码时,发送一个宽度小于码元持续时间的归零脉冲; 传送“0”时不发送脉冲。 优点:比单极性非归零码容易提取时钟信息。
将数字消息或模拟消息转换成通信硬件能够接受和易 于传输的信号,共要经过四个过程:
第一,把各种信息用二进制表示。包括字符 编码、PCM编码、PAM编码等。(信源编 码第)二,把二进制数转换成脉冲信号。(码型编码) 第三,差错控制编码。(信道编码) 第四,基带信号变成频带信号。(调制)
4
4.1.1 数字电视信号传输的过程
7
4.1.2 常用的传输码型
1.单极性非归零码(NRZ) 高电平代表“1”,低电平代表“0”。 缺点:直流分量不为零,不适合用于交流耦合的有线传 输信道,只适合用于计算机内部或近距离的信息传送。
2.双极性非归零码(NRZ) “1”和“0”分别对应正、负电平,没有零电平。 优点:直流分量小。 缺点:不易提取同步信息,特别是在长0长1串时。
6.密勒码
凡是传送“1”时在位周期中心都发生电平转换。 在传送“0”时,如果紧接在“1”之后则电平不变;如果紧 接在“0”后,则在位周期开始的边界上发生电平跳变。 优点:信号能量主要集中在1/2码速以下的频率范围内,直流 分量很小,频带宽度为数字双相码的一半。
10
4.1.2 常用的传输码型
7.交替极性(AMI)码 交替极性(AMI)码又称为交替传号反转码。 此方式是单极性方式的变形,即把单极性方式中的 “0”码仍 与零电平对应,而“1”码交替地用“1”或“-1”脉冲的归零码 表示,称为传号。其优点如下: (1)在 “1”、“0”码 不等概率情况下,也无直流成分,且 零频附近低频分量小。 (2)若AMI码的极性交替规律被破坏,则可判断此处有错,有 一定纠错能力。 此外, AMI 码还有编译码电路简单等优点,是一种基本的线 路码,得到广泛使用。 缺点:当它用来获取定时信息时,由于它可能出现长的连0串, 因而会造成提取定时信号的困难。
第4章 数字电视传输 技术
主要内容
4.1数字电视信号的基带处理 4.2 数字电视信号的差错控制编码 4.3数字电视传输系统
❖数字电视卫星传输系统 ❖数字电视有线传输系统 ❖数字电视地面广播传输系统
2
4.1 数字电视信号的基带处理
1.数字电视信号传输的过程 2.常用的传输码型 3.扰码
3
4.1.1 数字电视信号传输的过程
扰码器的实现——采用伪随机序列(m序列)进行。
13
4.2 数字电视信号的差错控制编码
1.差错控制方式 2.信道编码的分类 3.信道编码的基本原理 4.信道编码
14
4.2 数字电视信号的差错控制编码
• 差错控制编码
就是在信息序列上附加一些监督码元,利用这些冗余的 码元,使原来不规律的数字信号变为有规律的数字信号; 译码时则利用这些规律性来判断传输过程中是否发生错 误,或进而纠正错误。
数字信号:把经过信源编码后的语音信号用“0”
和“1”,即高、低电平进行表示的信号。没有 经过调制,称为数字基带信号。 基带信号含有丰富直流和低频成分,不适合在信道 中传输。要将基带信号的码元波形及码元序列的格 式进行变换,转换为适合信道传输的码型。 为了适应信道的传输特性及接收端再生恢复数字 信号的需要,选择基带传输码型时应注意以下几 个原则:
9
4.1.2 常用的传输码型
5.数字双相码 数字双相码又称为分相码或曼彻斯特码。每一位码用两个电 平表示。 “1”用“10”编码,“0”用“01”编码。 优点:1)每个码元中心都存在电平跳变,易于提取定时信息。
2)正负电平各占一般,不存在直流分量。 缺点:传输码速加倍,所需频带加宽。 适用于数字终端设备在短距离内的传输。
误之间有相关性。由诸如光盘中的瑕疵、污迹,大气中的电火花等突 发噪声干扰引起的,其特征是误码位置集中,会成群的出现。
这个符号可能会破坏“极性交替反转”的规律,成为破坏符号, 用符号V表示。
为保证V的记性交替,当相邻V符号间有偶数个“非0”符号时,将 该小段的第1个“0”变换成+B或-B,B符号的记性与前一“非0”符 号的相反。 特点:保持AMI码的优点,还能使连“0”串减少到至多3个,有利于 定时信号的恢复。
