冰箱温控器介绍
冰箱温控器工作原理
冰箱温控器工作原理
冰箱温控器是通过感知冰箱内部温度，并根据设定的温度值来控制冷冻室和冷藏室的制冷装置工作与停止。
其工作原理主要包括以下几个步骤：
1.感知温度：冰箱温控器通常使用温度传感器来感知冷藏室和
冷冻室的温度值。
这些传感器可以是基于热敏电阻、热敏电容或热敏电势等原理制作而成，通过与温度变化相关的电阻、电容或电势值来准确地感知温度。
2.比较与控制：温控器内部有一个设定温度值的旋钮或按钮，
用户可以根据需要设置所需的温度。
温控器会将感知到的温度值与设定的温度值进行比较，判断温度状态。
3.制冷装置控制：根据比较结果，温控器将向制冷装置发送控
制信号。
如果感知到的温度高于设定温度值，温控器将启动制冷装置，这会使制冷剂循环流通并带走冷藏室和冷冻室内的热量，从而降低温度。
当感知到的温度达到或接近设定温度值时，温控器将停止向制冷装置发送控制信号，制冷装置停止工作。
4.反馈与调整：温控器通常还有一个温度显示或指示灯，用于
反馈当前冰箱内部的温度状态。
如果温度设定不合理或感知到的温度与设定温度有较大偏差，用户可以根据温度显示来调整设定温度，以达到理想的冷藏效果。
综上所述，冰箱温控器通过感知温度并与设定温度值比较，控
制制冷装置的工作与停止，从而实现对冰箱内部温度的控制。
这样可以保持食物的新鲜度和质量，同时提高能源利用效率。
冰箱温控器调节正确的方法
冰箱温控器调节正确的方法冰箱温控器是用来调节冰箱内部的温度的重要装置。
正确使用和调节冰箱温控器可以确保食物的新鲜度和安全性，并延长冰箱的使用寿命。
下面是一些正确的调节方法：1. 初始设置：当新冰箱刚投入使用时，温控器通常已经设置为适当的温度。
然而，如果您怀疑温度不正确，您可以使用以下方法进行调节。
2. 温度选择：冰箱通常有一个温度调节器，可以通过旋转或按键来调节。
在调节温度之前，您需要了解您所要存储的食物的最佳温度范围。
通常，冰箱的温度范围为0摄氏度到5摄氏度，而冷冻室的温度范围通常为-15摄氏度到-18摄氏度。
3. 尝试和错误：您可以先将温控器调整到中间位置，等待几个小时，然后检查冰箱内的温度。
如果温度偏高或偏低，您可以逐步调整温控器并等待几个小时，直到达到所需的温度。
4. 使用温度计：如果您希望更准确地控制冰箱的温度，您可以使用一个室内温度计。
将温度计放置在冰箱中央的一个食物容器上，并等待几个小时来测量温度。
根据测量结果，您可以逐步调整温控器，直到达到所需的温度。
5. 避免频繁调节：一旦您达到所需的温度范围，您应该避免频繁调节温控器。
频繁的调节会使冰箱温度不稳定，从而影响食物的新鲜度和安全性。
6. 维护和清洁：定期清洁冰箱并保持冰箱周围的通风良好可以帮助保持温控器的正常工作。
确保温控器周围没有任何物体遮挡，并定期清洁冰箱的冷凝器和通风孔。
7. 注意外部温度：冰箱温控器调节与外部温度也有关系。
如果环境温度较高，冰箱可能需要更高的温度来保持食物的新鲜度。
相反，如果环境温度较低，冰箱可能需要较低的温度来保持恰当的冷藏。
总结起来，正确调节冰箱温控器的方法包括选择适当的温度范围，逐步调整温控器并等待几个小时来达到所需的温度，使用温度计进行更准确的测量，避免频繁调节温控器，保持冰箱的清洁和维护，以及注意外部温度的影响。
如果您的冰箱温度仍然无法达到所需的范围，或者出现其他问题，请咨询冰箱制造商或专业维修人员的帮助。
冰箱温控器调节
冰箱温控器是让我们可以更好的掌控冰箱内的温度，所以可以来说是冰箱中很重要的一个部件。
随着季节的变化，冰箱内的温度也因该有所改变，及时的对冰箱温控器进行调整能让食物既保鲜又能很好的达到节能的效果。
下面就一起来看看温控器调节的方法吧。
冰箱温控器在什么地方，一般的冰箱温控器是在设计在冰箱的最顶层，但是现在的冰箱大多是智能冰箱，那么冰箱温控器都是设计在冰箱的电脑面版上的，如果是机械板的，冰箱的温控器就在冷藏室里边。
1.冰箱温控器的按钮一般是有5个档位，或者是有7个档位。
0挡是停机挡，5、6、7档是强制冷档位，将温控器调节到强制冷档位的时候，压缩机就会不断的进行工作，冰箱也一直处于不停机的状态。
2.很多人分不清楚数字的意思，温控器上，数字越大那就代表冷冻室的温度也就越低，一般我们在春秋两季通常是将温控器调节至3挡，同时这也要看用户个人来进行设定，看冷冻室能不能达到18度以下。
在夏季为了更好的达到食物保鲜盒省电的作用，用户可以将温度的档数调整为1档或者是3档，冬天将其调整为4档或者是5档。
3.正常来说，在冬天的时候冰箱的温度都需要设置的低一些，而在夏天的时候温度要设计高一些。
因为冰箱冷冻室的温度是依靠储藏室的温度进行调整的，冰箱控温器通常是在储藏室中，冷藏室的温度是在0-10摄氏度，冬天的气温虽然接近这个温度，但是温控器的按钮在3度或者是3度一下，冰箱的压缩机就很少的工作，冷冻室的温度也就达不到零下18摄氏度。
食物就很容易解冻变质。
冰箱的温度调节是很重要的，以上就是给大家带来的冰箱温控器相关知识，在夏季，温度升高，冰箱的温控器保持在3度或者是大于3度压缩机就会一直处于工作的状态，冷冻室虽然温度达到了18摄氏度一下，但是却很费电，同时也缩短了冰箱压缩机的使用寿命，所以正确的调整冰箱温控器是非常的重要的。
快益修以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。
冰箱温控器基础知识培训课件
鹭宫型温控器开关形式
鹭宫型温控器主要技术参数
温度感应特性 G充入方式：≤1℃/min 感温最小长度 毛细管式150mm，感温棒式探头 全部浸入 电气强度 绝缘电阻 接触电阻 寿命 1500V/1min或1800V/1S不击穿 >100MΩ <50mΩ 冰箱用20万次以上 常态 常态 常态
WDF系列温控器通用技术要求
机械式蒸气压力温控器类别
• • • • • • • • 日本鹭宫型 WDF、WPF、WSF、WXF、WM... 美国兰柯型（RANCO）K51、….K56…、K60... 丹麦丹佛斯型 日本松下型 意大利ATEA型 法国汤母斯型 日本东芝 美国GE（罗伯桫）
冰箱温控器外观样式
兰柯型
鹭宫型
鹭宫型温控器简介
冰箱温控器分类
冰箱温控器按照控制方式不同，一般分为两种：
一种是由被冷却对象的温度变化来进行控制，多采用
蒸气压力式温度控制器；另一种由被冷却对象的温差
变化来进行控制，多采用电子式温度控制器。
故冰箱温控器分为：机械式和电子式两种。
机械式分为：蒸气压力式温控器、液体膨胀式 温控器、气体吸附式温控器、金属膨胀式温控器。 其中蒸气压力式温控器又分为：充气型、液气混合
WDF系列温控器生产工艺
本体件组装------装电器件-----装动力件----毛 细管底座端成形-----强断点检查------高温存放 （60℃/48h）-----磨合（300次）----接通温度调 整-----振分螺钉调整----振分尺寸检查-----断开 温度调整----强断点检查、凸轮位置检查-----温 度特性测试-----低环温检查-----点胶---电性能 测试----接触电阻检查-----毛细管成形---清洁表 面---粘贴商标------外观检查------装箱

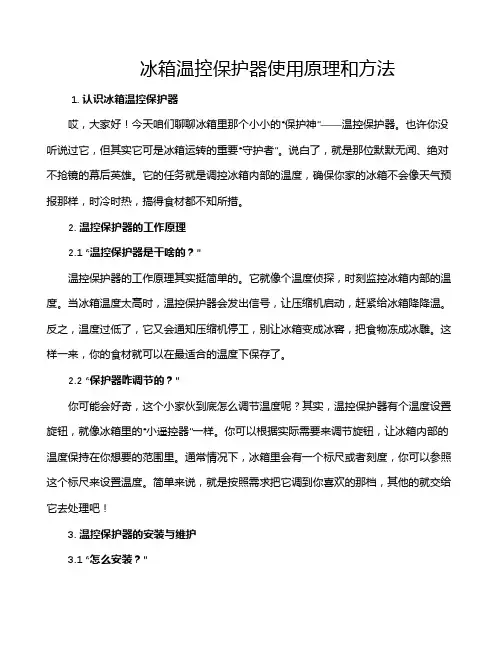

冰箱温控保护器使用原理和方法
冰箱温控保护器使用原理和方法1. 认识冰箱温控保护器哎，大家好！今天咱们聊聊冰箱里那个小小的“保护神”——温控保护器。
也许你没听说过它，但其实它可是冰箱运转的重要“守护者”。
说白了，就是那位默默无闻、绝对不抢镜的幕后英雄。
它的任务就是调控冰箱内部的温度，确保你家的冰箱不会像天气预报那样，时冷时热，搞得食材都不知所措。
2. 温控保护器的工作原理2.1 “温控保护器是干啥的？”温控保护器的工作原理其实挺简单的。
它就像个温度侦探，时刻监控冰箱内部的温度。
当冰箱温度太高时，温控保护器会发出信号，让压缩机启动，赶紧给冰箱降降温。
反之，温度过低了，它又会通知压缩机停工，别让冰箱变成冰窖，把食物冻成冰雕。
这样一来，你的食材就可以在最适合的温度下保存了。
2.2 “保护器咋调节的？”你可能会好奇，这个小家伙到底怎么调节温度呢？其实，温控保护器有个温度设置旋钮，就像冰箱里的“小遥控器”一样。
你可以根据实际需要来调节旋钮，让冰箱内部的温度保持在你想要的范围里。
通常情况下，冰箱里会有一个标尺或者刻度，你可以参照这个标尺来设置温度。
简单来说，就是按照需求把它调到你喜欢的那档，其他的就交给它去处理吧！3. 温控保护器的安装与维护3.1 “怎么安装？”安装温控保护器其实也没有那么复杂。
一般来说，安装位置都是在冰箱内部的一个固定位置，通常在冰箱的上方或侧面。
安装的时候，先把旧的温控保护器卸下来，然后把新的装上去。
一定要确保安装牢固，这样它才能正常工作哦。
如果你不太确定怎么操作，找个专业的维修师傅帮忙也不是个坏主意，毕竟这事儿小心点没错。
3.2 “维护要注意啥？”保养温控保护器的工作也很简单，别看它小小的一块板子，它的维护工作其实也需要注意。
首先，定期检查冰箱内的温度是不是稳定，如果发现温度有波动，就要怀疑温控保护器是不是出现了问题。
其次，保持冰箱内部的清洁，别让食物残渣堵塞温控保护器的感温点。
最后，定期检查电源连接，确保一切正常。
冰箱温控器旋钮调节方法详细说明
冰箱温控器旋钮调节方法电冰箱是家庭必备日常用品，而有很多人不会正确使用电冰箱，比如冰箱在不同的季节，应该调在什么档位弄不清楚，往往会调反，致使问题越来越严重，例如：冰箱长时间发烫，流水等现象，往往认为冰箱可能坏了，其实只要你正确使用，就能解决这些问题。
下面我详细介绍下冰箱温控器旋钮调节方法。
温控器旋钮调节方法：冰箱温控旋钮一般有0、1、2、3、4、5、6、7，8个档次，首先我们要弄清楚数字代表的意思，当数字越大如7档，冷冻室里的温度越低，数字越小如1档，冷冻室里的温度越高，0档冰箱处于待机状态，压缩机不工作，冰箱不制冷。
一般春秋天我们放到3档上，具体要看你的要求，冷冻室能否达到零下18度以下。
为了达到食品保鲜和省电的目的，夏天我们可以打到1档或2档，冬天打到4档或5档。
有的人可能要问，冬天温度低，反而把温度设置的低（温控器数值大），夏天温度高，反而把温度设置的高（温控器数值小），是不是搞反了呀。
其实有很多人都有这样的错误认识，认为冬天温度低可以把冰箱温度设置高点，夏天温度高要设置低些。
按照说明书上说的调。
说明书上写,“通常使用时，温控器旋至“3”，如箱内温度较高时,可以将温控器数字调大旋至“4-6”，如箱内温度较底时,可以将温控器数字调小旋至“1-2”。
比如夏天气温高，可能想到要把箱温度调低一点，按照字面上理解于是将数字条到4-6档这时反而调错了，导致问题越来越严重。
为什么冰箱温控器要这样设置呢？因为，冰箱冷冻室的温度是靠储藏室里的温度控制，看你的温控旋钮就是在储藏室。
储藏室有温度感应器，储藏室里的温度一般在4～8度，到了冬天，室内温度接近这个温度，如果温控器旋钮还在3或者小于3的话，冰箱压缩机就很少启动了，虽然储藏室里的温度能够满足要求，但冷冻室的温度就不能达到零下18度以下，食物容易变质，严重时食品解冻溶化。
所以这个时间我们需要把数字调大，让冰箱内温差变大，冰箱才会工作。
到了夏天，温度比较高，温差大，如果温控器旋钮还在3或者大于3上的话，冰箱储藏室为了达到温度要求，压缩机频繁启动，机器机会发热，虽然冷冻室的温度比零下18度还要低，但却造成电能的浪费，缩短了冰箱的使用寿命，这也是我们所不希望的。
电冰箱温控器课件
谢谢 再见
ቤተ መጻሕፍቲ ባይዱ
五：作业布置：
• 一课堂作业 新飞老式电冰箱正常运行时出现不开机故障，回复性旋转 温控器旋钮时开始启动，但很长时间才停机，之后又不运行。试分析 故障原因并简述检修方法。
• 二课外作业 观察市售各类冰箱所用温控器的型号及结构形式并做好记 录感温组件：感温包、毛细管、波纹管焊接密封而成，内冲感温工质 带有调节设定温度的本体部分。执行机构：就微动开关盒组件构成
任务四、普通型机械电触点式温控 器的测试方法：
• 冰箱温控器H 为公共脚 L 为接加热丝脚 C为接压缩机和加热丝脚H--L为开关 路 L--C为制冷路。温控器三个个接线端子之间的关系是，h 与l 之间为一个手 动常闭开关．在正常情况下处在闭合状态。只有当温控器处在off位置时，内 部触点才断开。l与c之间是真正的温度自动控制开关，由它负责感应冷藏室 内的温度，并控制着压缩机的启动与停止。有的温控器上标有6、3、4 数字 符号，其对应关系是h 相应6，l 相应3，c 相应4。温控器的h 端子接电冰箱的 电源线，l 端子与节电开关相接，c 端子与热保护器一端相接。
任务二、普通型机械电触点式温控 器的结构：
• （一） ：温控器的电气部分，由微动开关盒组件构成； • （二）：带有调节设定温度的本体部分； • （三）：温控器的感温组件：由感温包、毛细管、波纹管焊接密封而成，内
冲感温工质。
任务三：原理
• 原理是当温度低的时候膜盒里面的气体缩小，顶膜盒的杠杆也缩回来，开关 断开，压缩机停止转动，当温度上升时气体膨胀膜盒顶杠杆，温控器触点闭 合冰箱开始工作。拆开膜盒，开关部分就下来了，看起来比较复杂其实里面 就有两个开关，是串联的，当温度档0的时候主开关断开，冰箱停机，拧温控 齿轮，这个开关就合上了，万用表一量，电阻很小说明这个开关基本正常， 另一个开关就是关键开关，冰箱压缩机工作和停机就靠他了，。这个开关后 面有颗螺丝是调节压缩机的工作和停止比的，顺时针拧的话开关弹片接近触 点，会使压缩机开关机频繁，要适当调节该螺丝，能延长压缩机寿命。换挡 齿轮旁边还有一颗螺丝，可以调节膜盒的行程，拧紧的话膜盒行程短，温度 控制范围变窄，反之变宽。
电冰箱温控器的种类
半自动化霜型温控器的型号为：“WSF-XX”，在控温性能上属于普通型温控器，因为多了个半自动化霜按钮，增加了半自动化霜的功能，所以称作半自动化霜型温控器。这种温控器一般只用在单门冷藏电冰箱中，当蒸发器需要化霜时，按下化霜按钮，压缩机停止工作，蒸发器温度逐渐上升到一定程度，化霜按钮自动弹起，停止化霜，压缩机恢复工作。由于开始化霜的控制需要人工操作，只在停止化霜时自动控制，所以称作半自动化霜型温控器。
定温开机型温控器的档位旋钮只影响停机温度，对开机温度没有影响，无论调大档位或调小档位，电冰箱的开机温度始终不变。当调大档位时（同样是顺时针调整），停机温度点下降，调小档位时停机温度点上升。因为调整档位不影响开机温度，所以被称作是定温开机型温控器，此种温控器的固定开机温度一般是 4.5 摄氏度，少数产品为 5 摄氏度。定温开机型温控器的型号为：“WDF-XX”，多用于双门双温型电冰箱的冷藏室中，温控器的感温管端部一般固定于冷藏蒸发器的表面。
电冰箱用机械压力式温控器分三种：普通型温控器、定温开机型温控器和半自动化霜型温控器。现在半自动化霜型温控器已很பைடு நூலகம்有用的了，而用量最大的应数定温开机型温控器。
普通型温控器在调整温控器档位时其所控制的开、停机温度都会随档位的变化而变化，当增大档位（调温旋钮顺时针旋转）时，所控制的开、停机温度点都会下降，减小档位时控温点上升。普通型温控器的型号为：“WPF-XX”，在电冰箱中一般用于对冷冻室温度的控制。
另外，有些人误认为环境温度低时调高温控器的档位电冰箱就能正常开机，这种认为是完全错误的。调高温控器的档位，温控器所控制的停机温度会降低，这样每当电冰箱开机后，为了达到停机温度，就会多工作一段时间，能多增加一部分制冷量。但因为开机时间延长，使得冷藏室温度更低，停机后停机时间会更长。所以说，当环境温度过低时，靠调高温控器档位是不能解决电冰箱长时间不开机的问题的。这时候应该将电冰箱移到温度较高的位置使用，或利用电冰箱的温度补偿功能（多数电冰箱都有这种功能），帮助电冰箱尽量快一点达到开机温度。还有一种应急处理方式，就是通过给冷藏室加热的方法使电冰箱尽快的开机，这也是行之有效的方法，值得提出的是：不提倡利用在冷藏室内放一碗热水的方式或用热毛巾捂的方式为冷藏室加热，因为这样会有热气进入电气盒内，容易造成漏电、短路等用电安全隐患。最好的方法是，用密闭容器（如热水袋、输液瓶等）盛装热水放置在冷藏室内的搁架上（注意如果是玻璃或有机搁架应做隔热处理，不能直接放在搁架上），这样就会避免使热气进入电气盒中，同时因为是缓慢散热，还能延长加热时间。
