(整理)光接收机的结构及原理

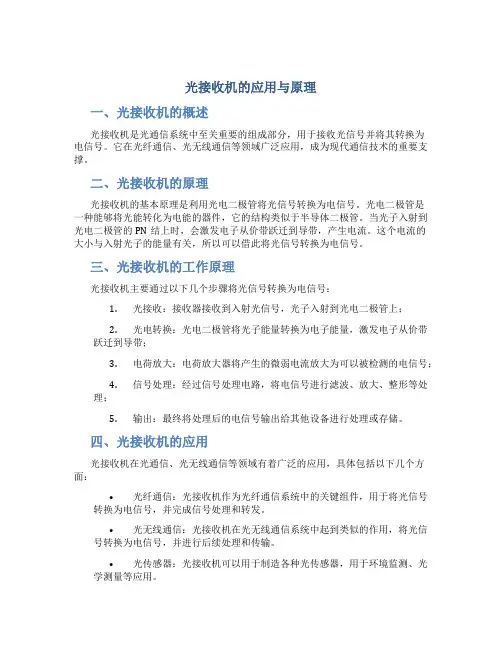

光接收机的应用与原理
光接收机的应用与原理一、光接收机的概述光接收机是光通信系统中至关重要的组成部分，用于接收光信号并将其转换为电信号。
它在光纤通信、光无线通信等领域广泛应用，成为现代通信技术的重要支撑。
二、光接收机的原理光接收机的基本原理是利用光电二极管将光信号转换为电信号。
光电二极管是一种能够将光能转化为电能的器件，它的结构类似于半导体二极管。
当光子入射到光电二极管的PN结上时，会激发电子从价带跃迁到导带，产生电流。
这个电流的大小与入射光子的能量有关，所以可以借此将光信号转换为电信号。
三、光接收机的工作原理光接收机主要通过以下几个步骤将光信号转换为电信号：1.光接收：接收器接收到入射光信号，光子入射到光电二极管上；2.光电转换：光电二极管将光子能量转换为电子能量，激发电子从价带跃迁到导带；3.电荷放大：电荷放大器将产生的微弱电流放大为可以被检测的电信号；4.信号处理：经过信号处理电路，将电信号进行滤波、放大、整形等处理；5.输出：最终将处理后的电信号输出给其他设备进行处理或存储。
四、光接收机的应用光接收机在光通信、光无线通信等领域有着广泛的应用，具体包括以下几个方面：•光纤通信：光接收机作为光纤通信系统中的关键组件，用于将光信号转换为电信号，并完成信号处理和转发。
•光无线通信：光接收机在光无线通信系统中起到类似的作用，将光信号转换为电信号，并进行后续处理和传输。
•光传感器：光接收机可以用于制造各种光传感器，用于环境监测、光学测量等应用。
•光学测量：在科学研究和工程领域，光接收机可以用于精密光学测量，如激光测距、光谱分析等。
•光电子设备：光接收机也可以用于制造各种光电子设备，如光电开关、光电触发器等。
五、光接收机的发展趋势随着通信技术的不断发展，光接收机也在不断演进和创新，未来的发展趋势主要包括以下几个方面：1.高速化：随着通信速度的不断提升，光接收机需要具备更高的接收速度和处理能力。
2.多功能化：光接收机将不仅能够接收光信号，还能够进行信号处理、光谱分析等多种功能。
光接收机工作原理及其故障排除
#2$噪声低&频带宽) 光检测器在光电变换中引 入的噪声应尽量小&因为光检测器的入射光信号一般 相当微弱&又是光接收机的最前级&对系统的载噪比影 响较大)
#1$ 可靠性 高* 寿 命 长* 性 能 稳 定& 能 适 应 一 定 的 温度等环境条件变化)
光检测器的工作原理是(半导体晶体中的电子可 能处于两种状态&一种是围绕原子核旋转的状态&另一 种是脱离原子核的束缚而自由运动的状态&该状态还 由于电子的自由运动&因而有助于产生导电状态) 处 于这种状态的电子&其能量比处于前一种状态的要高) 如图 ! 所示)
否损坏*分支器内顶针是否上紧&同时检查电缆是否有
#4$ 单户电视画面出现马赛克*黑屏或丢包现象
损伤或者电缆接头的情况)
首先检查信号电平大小&如电平正常检查线接头&
#1$某栋楼或某单元的用户有规律# 如每天固定 如果都正常考虑是否机顶盒故障)

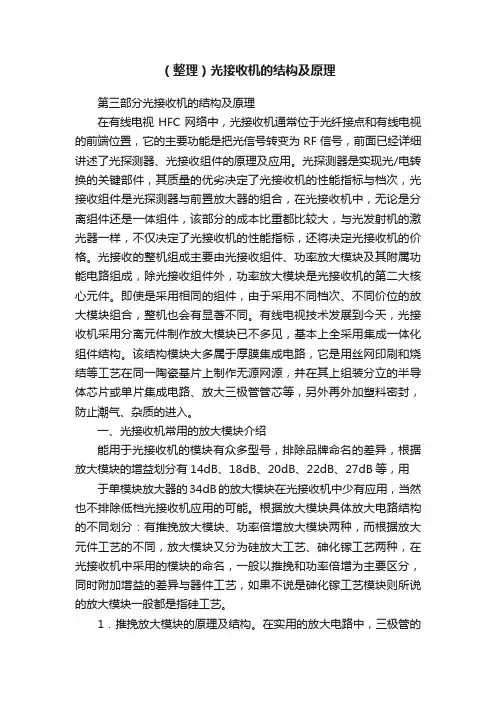

（整理）光接收机的结构及原理
（整理）光接收机的结构及原理第三部分光接收机的结构及原理在有线电视HFC网络中，光接收机通常位于光纤接点和有线电视的前端位置，它的主要功能是把光信号转变为RF信号，前面已经详细讲述了光探测器、光接收组件的原理及应用。
光探测器是实现光/电转换的关键部件，其质量的优劣决定了光接收机的性能指标与档次，光接收组件是光探测器与前置放大器的组合，在光接收机中，无论是分离组件还是一体组件，该部分的成本比重都比较大，与光发射机的激光器一样，不仅决定了光接收机的性能指标，还将决定光接收机的价格。
光接收的整机组成主要由光接收组件、功率放大模块及其附属功能电路组成，除光接收组件外，功率放大模块是光接收机的第二大核心元件。
即使是采用相同的组件，由于采用不同档次、不同价位的放大模块组合，整机也会有显著不同。
有线电视技术发展到今天，光接收机采用分离元件制作放大模块已不多见，基本上全采用集成一体化组件结构。
该结构模块大多属于厚膜集成电路，它是用丝网印刷和烧结等工艺在同一陶瓷基片上制作无源网源，并在其上组装分立的半导体芯片或单片集成电路、放大三极管管芯等，另外再外加塑料密封，防止潮气、杂质的进入。
一、光接收机常用的放大模块介绍能用于光接收机的模块有众多型号，排除品牌命名的差异，根据放大模块的增益划分有14dB、18dB、20dB、22dB、27dB等，用于单模块放大器的34dB的放大模块在光接收机中少有应用，当然也不排除低档光接收机应用的可能。
根据放大模块具体放大电路结构的不同划分：有推挽放大模块、功率倍增放大模块两种，而根据放大元件工艺的不同，放大模块又分为硅放大工艺、砷化镓工艺两种，在光接收机中采用的模块的命名，一般以推挽和功率倍增为主要区分，同时附加增益的差异与器件工艺，如果不说是砷化镓工艺模块则所说的放大模块一般都是指硅工艺。
1．推挽放大模块的原理及结构。
在实用的放大电路中，三极管的集电极并非总有电流流过，根据集中极电流导通时间的长短，通常把放大器分成甲类、乙类、丙类等。
光接收机的工作原理及应用
光接收机的工作原理及应用1. 工作原理光接收机是一种用于接收光信号并将其转化为电信号的设备。
其工作原理基于光电效应和半导体器件的特性。
光电效应是指当光线照射到某些物质上时，会引发物质内部电子的运动。
光接收机中的光电二极管就是利用光电效应实现光信号转换的关键组件。
当光信号通过光纤或其他光传输介质传输到光接收机中时，光线会照射到光电二极管上。
这时，光子的能量会导致光电二极管内部的电子从价带跃迁到导带，产生电流。
接收到的光信号经过放大和处理后就可得到电信号。
除了光电二极管，光接收机还包括前置放大器、滤波器、放大器、数字处理器等组件。
前置放大器用于增加接收到的微弱光信号的强度，滤波器用于滤除杂散信号和不需要的频段。
放大器可以进一步增强信号强度，并提高信号质量。
数字处理器则用于对电信号进行采样、解调和误码校正等操作。
2. 应用领域光接收机具有高速、低噪声、大动态范围等优点，因此在许多领域具有广泛的应用。
2.1 光通信光接收机在光通信领域中扮演着重要的角色。
光纤通信系统中的光接收机能够将光信号转换为电信号，并经过解调处理，从而实现数据的传输和通信。
光接收机的高速度和低噪声特性使其在长距离光纤通信和高速数据传输中具有独特的优势。
2.2 光信号检测光接收机也广泛用于光信号的检测。
例如，在光电子学实验中，光接收机可用于检测光的强度、频率和偏振等信息。
此外，在光谱分析和光学传感器中，光接收机也可以用于检测光信号的特征和变化。
2.3 光电子设备光接收机还可以被应用于光电子设备中。
例如，在光纤传感器中，光接收机可用于接收传感器部件发出的光信号，并转化为电信号进行处理和分析。
在光存储器和光计算机中，光接收机也是必不可少的组成部分。
2.4 其他领域除了以上几个主要领域，光接收机还可以用于激光雷达、光学成像、光电测量等应用中。
在这些领域中，光接收机能够帮助我们获取到光信号中的有用信息，并实现相关的应用和功能。
3. 总结光接收机是一种将光信号转换为电信号的设备，其工作原理基于光电效应和半导体器件的特性。
光纤通信原理第四章光接收机
在高斯近似下，放大器和均衡滤波器输出端的总
噪声的概率密度函数依然是高斯函数，且总噪声功率 为
•放大器输出噪声主要由前置级决定，只要第一级的增 益足够大，以后各级引入的噪声可略，
•分析时把所有噪声等效到输入端。
放大器输入端的噪声源
电阻的热噪声和有源器件的噪声，都是由无限
多个统计独立的不规则电子的运动产生的，它们的 总和的统计特性服从正态分布。放大器噪声的概率 密度函数可以表示为高斯函数
f x 21expx2m22
1．光接收机输入端等效电路及噪声源
is(t)：光电检测器等效电流源，in(t):光电检测 器的散粒噪声，Cd:光电检测器的结电容。Rb和Cs： 偏置电阻和偏置电路的杂散电容，Ra和Ca：放大 器的输入电阻和电容。
放大器的有源器件会引入噪声。一般将第一 级有源器件的各种噪声源都等效到输入端，分两 种情况：一种是等效为输入端并联的电流噪声源ia, 设它的功率谱密度为sI；另一种是等效为输入端串 联的电压噪声源ea，设它的功率谱密度为SE。
4.2光接收机
4.2.1光接收机简介 4.2.2放大电路及其噪声 4.2.3光接收机灵敏度的计算
4.2.1 光接收机简介
光接收机的组成
光接收机：模拟和数字。模拟光接收机，主要用于 光纤CATV系统；数字光接收机，用于大部分通信系 统。
检测方式：相干和非相干。相干检测，先将接收的 光信号与一个本地振荡光混频，再被光电检测器变换 成中频信号；非相干检测，常用的非相干检测是直接 功率检测，用光电二极管直接将接收的光信号变换成 基带信号。
光接收机的结构和原理
光接收机的结构和原理光接收机：光信号经过长距离传输后，受到光纤的损耗、色散和非线性效应的影响，不仅幅度被衰减，而且波形被展宽和变形。
光接收机的作用是将光信号转变成电信号，同时要对接收到的信号进行整形、放大和再生。
光接收机的结构和原理根据光接收机是否设置本振激光器，光检测的方式可分为直接检测和相干检测两类。
直接检测不需要在接收机中设置本振激光器，实现简单，成本低，但它只能检测光信号的强度信息。
相干检测需设置本振激光器，而且还要保持本振激光器与信号光之间的相干性，实现复杂，但它却可以检测光信号的相位信息。
当前，低于40Gbps的光纤通信系统大多数采用直接检测方式。
下面以直接检测的数字光接收机为例，说明其主要组成，如下图所示：直接检测数字光接收机包括光检测器、前置放大器、主放大器、自动增益控制(AGC)电路、均衡器、判决器和时钟恢复电路这七个主要部分，各部分的功能如下：光检测器：负责进行光电转换，也就是对光信号进行解调。
前置放大器：负责对光检测器产生的微弱信号进行放大，它对整个放大器的输出噪声影响最大，因此它必须是低噪声和髙带宽放大器。
主放大器：提供足够的增益，将输入信号放大到判决电路所需要的电平(峰-峰值一般为1〜3V)。
自动增益控制电路：可以控制主放大器的增益，使输出信号的幅度保持在一定范围内。
均衡器：对主放大器输出的失真的数字脉冲进行整形，保证判决时不存在码间干扰，以得到最小的误码率。
判决器和时钟恢复电路：负责信号的再生。
为了精密地确定“判决时刻”，需要从信号码流中提取准确的时钟信息，以此作为标定，以保证与发射端的一致。
如果在发射端进行线路编码(或扰码)，那么在接收端需要存相应的译码(或解扰）器。
上述接收机也归成这样三个主要功能模块：①将光检测器和前置放大器这两部分组合在一起，称为光接收机的前端，它是光接收机的核心；②将主放大器、均衡器和自动增益电路这三部分组合一起，构成接收机的线性通道，它用来放大和过滤信号；③将判决器和时钟恢复电路这两部分组合在一起，构成接收机的数据恢复部分。
光接收机的结构及原理
光接收机的结构及原理光接收机是一种用于接收光信号并转换为电信号的设备。
它在光通信系统中起着至关重要的作用。
本文将详细介绍光接收机的结构和原理，以匡助读者更好地理解该设备的工作原理和性能。
一、光接收机的结构光接收机通常由以下几个主要组成部份构成：1. 光探测器：光探测器是光接收机的核心部件，用于将光信号转换为电信号。
常见的光探测器包括光电二极管（Photodiode）和光电导（Phototransistor）等。
光电二极管是一种半导体器件，当光照射到其PN结时，会产生电流。
光电导是一种具有放大功能的光电二极管，它可以将光信号转换为电流信号，并通过放大电路放大电流信号。
2. 光电转换电路：光电转换电路用于将光电二极管或者光电导输出的微弱电流信号转换为电压信号，并进行放大。
光电转换电路通常包括前置放大电路、滤波电路和放大器等。
前置放大电路用于提高光电二极管或者光电导的灵敏度，滤波电路用于滤除噪声和杂散信号，放大器用于放大电流信号，以便进一步处理和解析。
3. 接收电路：接收电路用于对光电转换电路输出的电压信号进行解码和处理。
它通常包括解调电路、解码电路和信号处理电路等。
解调电路用于将调制的光信号解调为基带信号，解码电路用于将基带信号解码为原始数据信号，信号处理电路用于对原始数据信号进行滤波、放大和整形等处理，以便进一步应用和分析。
4. 光纤连接器：光纤连接器用于将光接收机与光纤连接起来，以实现光信号的传输。
常见的光纤连接器有FC、SC、LC等不同类型，它们具有低插损、高耐用性和良好的光学性能，能够确保光信号的高质量传输。
二、光接收机的工作原理光接收机的工作原理可以简单概括为以下几个步骤：1. 光信号接收：光接收机首先接收来自光纤的光信号。
光信号通过光纤传输到光接收机的光探测器。
2. 光电转换：光探测器将接收到的光信号转换为电信号。
光电二极管或者光电导在光照射下产生电流，电流的大小与光信号的强度成正比。
3. 电信号放大：光电转换电路对光电二极管或者光电导输出的微弱电流信号进行放大。
CATV光接收机原理及应用
CATV光接收机原理及应用一、光接收机的原理光接收机是一种将光信号转换为电信号的设备，主要用于光纤通信系统中。
CATV光接收机是一种专门用于有线电视（CATV）系统中的光接收机，其原理与一般光接收机相似。
1. 光接收原理光接收机的核心部件是光电二极管（Photodiode），它能够将入射光信号转换为相应的电流信号。
当光信号照射到光电二极管上时，光子能量被转化为电子能量，产生电流。
光电二极管的结构使得电流与入射光的强度成正比。
2. 光电二极管的特点光电二极管具有高速响应、宽频带、低噪声等特点。
它能够接收到不同频率范围内的光信号，并将其转换为相应的电信号。
在CATV系统中，光接收机通常使用高速响应的光电二极管，以满足高频率的信号传输需求。
二、CATV光接收机的应用CATV光接收机主要应用于有线电视系统中，用于接收光纤传输的电视信号，并将其转换为电信号，以供后续的信号处理和分配。
1. 光纤传输CATV系统中使用光纤作为信号传输介质，光接收机负责接收光纤传输的信号。
光纤具有高带宽、低损耗、抗干扰等优点，能够有效地传输大量的电视信号。
2. 光接收与信号处理光接收机接收到光纤传输的信号后，将其转换为电信号，并进行一些信号处理，如放大、滤波等。
这些处理能够提高信号的质量和稳定性，以保证电视信号的正常播放。
3. 信号分配经过信号处理后的电信号将被分配给不同的终端用户。
CATV系统中通常有多个用户需要接收电视信号，光接收机通过信号分配器将信号分发给各个用户，以满足用户的需求。
4. 光接收机的特点CATV光接收机具有高灵敏度、低噪声、稳定性好等特点。
它能够接收到较弱的光信号，并将其转换为可靠的电信号输出。
这些特点使得CATV光接收机在有线电视系统中得到广泛应用。
三、CATV光接收机的性能指标CATV光接收机的性能指标对于系统的稳定运行和信号质量的保障至关重要。
以下是一些常见的CATV光接收机性能指标：1. 接收灵敏度接收灵敏度是指光接收机能够接收到的最小光功率。
