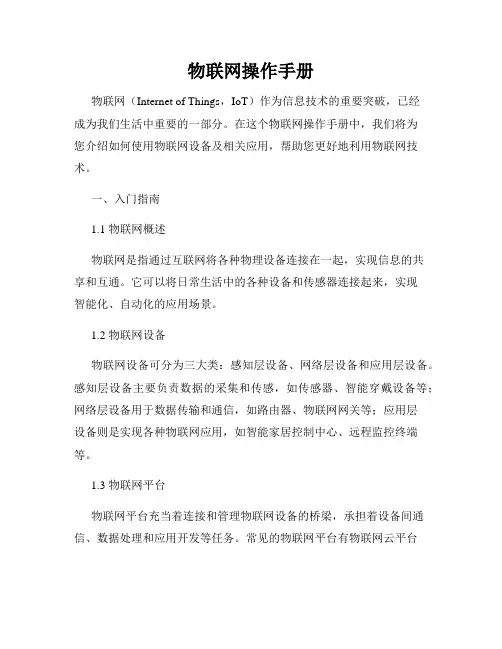

物联网操作手册

物联网操作手册物联网(Internet of Things,IoT)作为信息技术的重要突破,已经成为我们生活中重要的一部分。
在这个物联网操作手册中,我们将为您介绍如何使用物联网设备及相关应用,帮助您更好地利用物联网技术。
一、入门指南1.1 物联网概述物联网是指通过互联网将各种物理设备连接在一起,实现信息的共享和互通。
它可以将日常生活中的各种设备和传感器连接起来,实现智能化、自动化的应用场景。
1.2 物联网设备物联网设备可分为三大类:感知层设备、网络层设备和应用层设备。
感知层设备主要负责数据的采集和传感,如传感器、智能穿戴设备等;网络层设备用于数据传输和通信,如路由器、物联网网关等;应用层设备则是实现各种物联网应用,如智能家居控制中心、远程监控终端等。
1.3 物联网平台物联网平台充当着连接和管理物联网设备的桥梁,承担着设备间通信、数据处理和应用开发等任务。
常见的物联网平台有物联网云平台和企业级物联网平台,它们都提供了丰富的开发工具和接口,以支持各种物联网应用和场景。
二、物联网设备的使用与维护2.1 设备连接与设置在使用物联网设备之前,需要将设备与网络进行连接和设置。
通常可以通过扫描设备的二维码或使用设备提供的WIFI连接工具,按照说明进行设备连接和设置。
2.2 数据传输与安全物联网设备通过网络进行数据传输,因此需要确保数据的安全性和隐私保护。
建议使用加密的协议和安全通信方式,设置强密码以及定期更新设备的固件和软件版本,以防止数据泄露和攻击。
2.3 设备监控与维护定期监控和维护物联网设备对于保持其正常运行十分重要。
可以通过设备管理平台进行监控和远程操作,及时发现并解决设备故障和异常问题,确保设备的稳定和可靠。
三、常见物联网应用场景3.1 智能家居物联网技术可以将家庭中的各种设备如灯光、电器、窗帘等连接在一起,通过智能主机实现智能化控制。
通过手机App或语音助手,您可以随时随地远程控制家居设备,实现节能、安全、便捷的智能生活。
物联网云平台安全操作及保养规程

物联网云平台安全操作及保养规程物联网云平台是互联网+时代下的一个重要组成部分,它包含了大量的数据和重要信息,因此其操作和保养非常重要。
本文将介绍物联网云平台的安全操作流程及保养规程,以确保平台的正常运行和数据的安全保密。
一、物联网云平台安全操作1. 登录密码设置在使用物联网云平台前,用户需要先注册账号,然后设置登录密码。
登录密码应该包含字母、数字、特殊字符等组成,长度不少于8位。
同时,用户应该定期更改密码,建议每个月更改一次。
为了保证密码的安全性,不要将密码告知他人或保存在电脑或手机中。
2. 用户权限管理物联网云平台需要对用户进行权限管理,以确保不同权限的用户能够访问对应的数据和功能,从而保证平台的安全性。
管理员可以设置不同的角色,如普通用户、操作员、管理员等,并分别设置相应的权限。
3. 系统日志记录平台应该开启系统日志记录功能,记录用户的每一次登录、操作等行为。
管理员应该定期查看日志记录,发现异常行为及时处理,并对记录进行分析,以提高平台的安全性和服务质量。
4. 维护更新物联网云平台需要进行定期维护和更新。
系统管理员需要定期检查平台的运行情况,及时处理故障和异常情况,以保证平台的正常运行。
同时,系统管理员需要及时更新平台的安全补丁和软件升级,以保证安全性。
5. 数据备份与恢复平台中的数据备份非常重要,一方面要保障数据的完整性,另一方面要方便数据的恢复。
数据备份应该定期进行,并存储在具有备份能力的存储设备上。
同时,管理员应该定期测试数据恢复功能,以确保备份数据的有效性。
二、物联网云平台保养规程1. 电源管理物联网云平台需要稳定的电源供应,用户应注意电源的保养和管理。
同时,应该避免在环境温度较高或湿度较大的情况下使用,在防尘、防潮、防静电问题上应有所考虑。
2. 硬件设备散热物联网云平台需要对硬件设备进行散热管理,这是保障硬件稳定性和延长使用寿命的关键。
用户应该对设备周围环境的温度和通风进行注意和调节,确保硬件设备能够稳定、持续地工作。
物联网应用平台的使用方法

物联网应用平台的使用方法物联网应用平台是一种基于互联网和传感技术的综合性平台,可以实现物联网设备之间的互联互通,为用户提供智能化的服务。
在物联网应用平台上,用户可以监控、控制和管理各种连接到物联网的设备。
本文将详细介绍物联网应用平台的使用方法,帮助读者快速上手。
一、注册账号与登录首先,用户需要访问物联网应用平台的官方网站,并点击注册按钮进行账号注册。
注册过程中,用户需提供必要的个人信息,包括用户名、密码、手机号码等。
完成账号注册后,可使用注册账号进行登录。
二、添加设备登录物联网应用平台后,用户可以通过以下步骤添加设备:1. 点击“设备管理”或类似的标签;2. 点击“添加设备”或类似的按钮;3. 根据设备的连接方式选择适当的添加方式,例如通过Wi-Fi、蓝牙或其他传感器等;4. 按照平台提供的指示完成设备添加的操作,通常包括设备配对、连接网络等步骤;5. 添加设备成功后,用户可以在设备管理页面或仪表盘上查看和管理已添加的设备。
三、监控与管理设备一旦设备被成功添加到物联网应用平台上,用户可以随时监控和管理设备的状态和功能。
以下是一些常用的设备监控和管理操作:1. 查看设备状态:用户可以查看设备的在线状态、电量状态、信号强度等信息,通过这些信息可以及时了解设备的运行情况。
2. 远程控制设备:用户可以通过物联网应用平台实现对设备的远程控制,如远程开关灯、调节温度等操作。
3. 设置报警通知:用户可以根据设备的要求,设置报警通知功能,当设备出现异常时,平台会及时发送通知给用户。
4. 设备数据分析:物联网应用平台通常提供数据分析功能,用户可以通过分析设备收集的数据,了解设备的工作情况和性能特点,为优化设备提供参考和依据。
5. 设备批量管理:对于拥有大量设备的用户,物联网应用平台通常提供设备批量管理功能,用户可以一次性对多个设备进行设置和管理。
四、应用开发与集成物联网应用平台通常提供一些应用开发接口(API),以便用户根据自身需求开发特定的应用程序或集成已有的应用。
物联网云平台开发实践教学课件 项目2-3学会使用树莓派

• 离线版 • 在线版
树莓派系统安装方式 —— NOOBS
2、将NOOBS工具解压缩至SD卡
(1)首先,将SD卡进行格式化。打 开SD Formatter软件,在Drive下拉菜单中 选择所要进行格式化的SD卡,点击格式 化。
(2)将下载的NOOBS文件夹解压, 将文件夹内的文件全部放到存储卡根目 录,不要包含该文件夹。
树莓派系统安装方式 —— NOOBS
3、安装树莓派操作系统
(1)将拷有NOOBS安装工具的SD卡插入树莓派 SD插槽内。 (2)将树莓派主板,连接显示器,键盘,鼠标, 电源。 (3)开机后进入NOOBS。 (4)点击“Wifi networks”,连接无线网络。 (5)选择所要安装的操作系统。
核Arm Cortex-A53处理器
1-4GB DDR4可选
1GB DDR2
500 MHz 两个标准HDMI接口 4K 60Hz+1080p 或两个4K 30Hz
400 MHz 一个标准HDMI接口
2560*1600
2个USB3.0,2个USB2.0
4个USB2.0
千兆以太网 蓝牙5.0 802.11ac(2.4/5GHz) USB Type-C
树莓派接口
1、电源和地 2、I2C接口 I2C接口包含SDA和SCL两个引脚,其中SDA 是数据引脚,SCL是时钟引脚。 3、SPI接口 树莓派上SPI由SCLK、MOSI、MISO三个引 脚组成,SCLK表示时钟信号,用于控制数据 速度,MOSI将数据从树莓派发送到所连接的设 备,而MISO则相反。 4、UART接口 接口包含两个TX和RX两个引脚,分别表示 信号的发送和接收。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
EMCP物联网云平台系统1.EMCP物联网云平台简介——工业云组态EMCP是一个工业级,服务于工业、农业、商业用户的综合性物联网云平台,支持多用户、跨行业、跨设备无缝接入。
企业通过EMCP平台无需编程,无需安装运行软件,无需聘请IT工程师,即可快速便捷的实现产品/系统的物联网升级,打造企业专属的物联网云平台。
通过EMCP平台的可实现手机版组态软件功能,用户只需关注自己产品(如仪表/设备/系统)的生产和研发,而无需关注网络侧如何实现的难题。
术业有专攻,EMCP平台作为完整的物联网集合体将数据传输、处理、存储、展示、用户管理、报警等功能进行打包,用户只需登录平台进行二次开发即可,从而大大降低了用户在使用物联网技术的门槛。
从而轻松易举的实现工业设备远程监控。
该平台的功能结构分为前台和后台两大类,其中前台的功能有:系统登录、设备列表,设备地图、数据展示等功能,后台则分为设备管理、模块管理、数据规则管理、账号管理等功能。
其结构示意图如下所示:普通账号管理员账号模块查看新增模块删除模块远程配置设备显示设备查看查看设备新增设备修改设备删除设备查看设备位置进入设备列表展示组态展示查询数据规则新增数据规则删除数据规则操作数据规则查询账号新增账号删除账号修改账号账号授权图1.1 EMCP功能结构示意图2.EMCP前台功能介绍2.1系统登录模块本系统登录界面如图2.1所示,用户分为普通用户和运维用户。
普通用户账号由运维用户分配,只具有前台访问的功能;而运维用户账号则由平台管理人员分配,具有前台访问功能和后台管理功能。
图2.1系统登录界面登录界面的顶部有一个语言切换的功能,可以实现中文和英文之间的一键互换,如果用户忘记密码则可以通过点击忘记密码来找回密码。
具体操作流程如图2.2所示。
图2.2密码找回流程图2.2 设备列表模块登录平台后首先进入的是设备列表页面,内容介绍如下图2.3所示。
图2.3设备列表界面点击设备列表界面中的图片进入数据展示页面,在这里数据展示的方式有两种模式:列表模式和组态模式。
运维用户在数据规则模块中可以设置数据展示的方式。
如果运维用户在数据规则中设置的是列表展示的方式,那么普通用户在查看数据展示时是以列表模式展现出来的,其界面如图2.4所示。
反之则是以组态模式展现出来的,其界面如图2.5所示。
图2.4 列表展示界面图2.5组态展示界面点击图2.4中的趋势图,则会显示出设备的实时曲线图,用户也可以选择查看1天、7天、一个月时间段的曲线图或者自定义时间段。
其详细图如图2.6所示。
图2.6 设备趋势图点击图2.4中的数据读写,用户可以读取或者写入设备的数据,如图2.7所示,用户也可以点击全部读取按钮,一次性读取所有数据。
图2.7 数据读取详细界面点击图2.4中的历史数据。
就会进入到历史数据界面。
在这个界面显示了以前截止到当前时间的历史数据,数据更新间隔一分一次。
用户也可以自己选择时间段查看历史数据。
点击该界面右上角的导出数据可以将某个时间段重要的历史数据保存下来。
其界面如图2.8所示。
图2.8 历史数据详细界面点击图2.4中的报警记录,用户能在该界面看到设备的所有报警历史记录,同样的用户输入自定义的时间段;来查看自己所需的报警记录,还可以勾选未解除的报警选项来查看还没有解除警报的设备,便于管理员通知维修人员前去维修,其详细界面如图2.9所示。
图2.9报警记录界面2.3 设备地图模块点击设备地图后,会显示设备在地图的大概位置,地图可以根据个人需要放大或缩小。
界面如图2.10所示;点击地图中显示的设备后,则会弹出进入设备的弹框,从而进入该设备的详细信息界面,如图2.11所示,详细信息包含实时数据、数据读写、历史数据、报警记录和趋势图的信息。
图2.10 设备地图界面图2.11 设备详细信息界面从设备地图中点击设备,进入设备后,会进入设备的详细界面如图,后续操作和设备列表模块一致,这里就不再赘述。
3.EMCP后台功能介绍3.1 设备管理模块在设备管理模块中运维用户可以对设备进行增删改查的操作。
用户也可以根据名称、模块sn码或者地址来查询自己想要的设备,增加了查询效率。
同时这个模块有一个分页的小功能,使得该模块布局更为合理。
界面如图3.1所示。
图3.1设备管理界面点击新增或者编辑选项打开设备详情窗口,如图3.2示。
各项设置说明如下图3.2 设备详情界面选择图片:选择设备相关的图片(JPG或PNG格式,小于200K)然后点击上传。
如果所用图片过大,可通过QQ截图使图片缩小。
QQ截图快捷键:Ctrl+Alt+A设备名称:自定义设备的名称,如果设备较多为了便于搜索查询设备,建议将名字定义明确,如:”200PLC”。
备注:可以对设备进行更详细的定义如设备型号、所用模块的SIM卡号、负责人等。
模块SN码:设备所连GPRS网关模块SN码,直接输入已经在“模块管理”绑定的模块的SN码,或者直接输入要连接设备的模块的SN码在弹出的提示中点击绑定SN码来进行绑定操作。
如下图3.3所示。
图3.3SN码绑定界面数据规则:选择之前配置好的数据规则,数据规则在“数据规则”中进行设置,下面会详细介绍。
所在地:点击“地图”按钮在地图上选择设备所安装的地点双击确定,设备的地理位置就会自动保存在平台,方便日后对设备的地图搜索。
经纬度:搜索地址标记后自动生成,不用填写。
更多:点击更多可进行摄像头的添加。
3.2 模块管理在这个模块中,运维用户可以在这个模块进行SN码绑定,默认密码为6个1。
同时具有批量删除、分页和按需查询的小功能。
该模块的主界面如图3.4所示。
图3.4 模块管理主界在操作栏中的远程配置选项中可以配置模块的状态信息、串口设置、短信设置、ModBus设置和AT指令设置。
注意:只有模块在线状态才能进行远程配置!该模块界面如图3.5所示。
在状态信息界面中可以点击读取按钮读取DTU当前状态。
恢复出厂和重启按钮则可以远程控制DTU重启和恢复出厂设置。
图3.5 远程配置/状态信息界面点击串口设置选项进行串口配置,其详情界面如图3.6所示。
可以通过“读取”和“写入”按钮获取当前模块的数据通讯串口设置,默认值是9600、8、None、1。
通过“修改数据口”按钮可以修改数据通信口,默认值是485数据通讯口。
如果需要232和设备通讯,需要在此修改,修改后记得写入。
图3.6 远程配置/串口设置界面点击短信设置进行报警短信的相关信息的配置。
其详情界面如图3.7所示:图3.7远程配置/短信设置详情界面点击ModBus设置进行设置。
其中数据采集间隔是指模块读取设备数据并上发平台的时间间隔。
通讯故障延时是指模块读取设备的通讯等待时间。
ModBus配置规则必须要和平台上的数据规则中的“实时数据”一致。
注意:标准DTU最多只能连接4个从站号。
图3.8远程配置/ModBus配置界面3.3 数据规则模块点击“数据规则”按钮,进入数据规则设置页面如下图3.9所示。
点右上角“新增”按钮,添加新规则,在每条规则右侧,点击“设置”进行展示模式的设置,其中数据展示可以设置为组态展示或列表展示,普通用户在查看设备时会看到相应的的界面。
图3.9 数据规则界面点击“实时数据”录入新增数据规则的实时数据,其界面如图3.10所示。
进行新增和编辑,并且具备导入导出功能,可以将实时数据规则以特定文件形式保存在本地,方便添加到新的规则中。
如图3.11所示。
注意:导入是将保存的数据规则增加到被导入的规则中,所以可能会出现重复数据的现象,请谨慎操作图3.10实时数据界面图3.11实时数据/新增和编辑界面在图3.11实时数据/新增和编辑界面各项设置说明如下:数据名称:该数据在前台显示的数据名称。
图库:选择数据相关的图片(JPG或PNG格式,小于200K)然后点击上传。
如果所用图片过大,可通过QQ截图使图片缩小。
QQ截图快捷键:Ctrl+Alt+A。
设备从站地址:GPRS网关所连设备的Modbus从站地址。
范围:1~125。
功能码:所配置数据的所在ModBus寄存区,可选择的功能码为“01:读线圈”、“02:读离散量输入”、“03:读保持寄存器”、“04:读输入寄存器”,具体的说明请参看《Modbus协议中文说明》。
请根据设备的通讯地址表选择匹配的功能码(寄存区)。
寄存器地址:为设备MODBUS数据表中的实际地址,如该数据为保持寄存器的40007,那么该地址就为7。
数据类型:所设置数据的类型,参考设备MODBUS地址表。
解码顺序:所设置数据的数据解码顺序,参考设备MODBUS地址表,如无法得知,可选用默认或挨个测试。
单位:用户自定义。
换算系数:传输数据和显示数据的换算系数,如温度按16位整形传输,传输值为235,如果设置“换算系数”为0.1,那么对应平台显示值为23.5。
数据处理公式:传输数据和显示值之间换算公式,如设备为“模拟量转485模块”,那4-20mA模拟量采集模块采集0-100℃的值为例,传输数据对应的是4-20mA数字量,一般为4000-20000,那么通过“数据处理公式”编写公式即可将4000-20000换算成0-100℃的温度值。
更加详细的配置方法,可参考“其他/数据处理公式”。
小数位数:当数据类型为浮点型数据或整型数据经换算系数和数据处理公式计算后为浮点型的数据时,保留的小数位数。
bit位:当功能码为01以为的值并且数据类型为开关时,bit位用来指明寄存器中bit位地址,取值范围1-16,对应数据bit位从低位到高位0对应值/1对应值:当功能码选择“01”、“02”时会出现此设置项,意思是当采集到的数据为0时对应的状态,如“开启”、“关闭”、“启动”、“停止”。
寄存器起始地址:标示MODBUS基础器开始读取的寄存器地址,此处为《DTU配置软件》“MODBUS设置”中的“起始地址”相同。
如我们要读取40004到40008连续5个数据,那么起始地址就为4。
(GPRS网关的软件固件版本(S/W)是V2.5及以上的模块,不需要填写寄存器起始地址。
)有些录入的数据是需要设置报警功能的,比如说温度传感器断线报警、真空泵运行超时报警等,那么我们可以通过点击“报警”来设置报警属性,具体设置如图3.12所示。
图3.12 报警界面点击“读取数据”进入实时数据设置页面,进行新增和编辑,并且具备导入导出功能,可以将读写数据规则以特定文件形式保存在本地,方便添加到新的规则中,如图3.13所示。
图3.13 读写数据的操作界面如果运维用户在设置功能中数据展示选项设置的是组态展示,那么就可以通过点击“画面组态”进入组态编辑页面。
该页面重点分为4个部分,分别是画面顶部的“操作栏”、画面左侧“工具栏”、画面右侧“属性栏”以及画面中部的“画布区”。
如图3.14所示。
