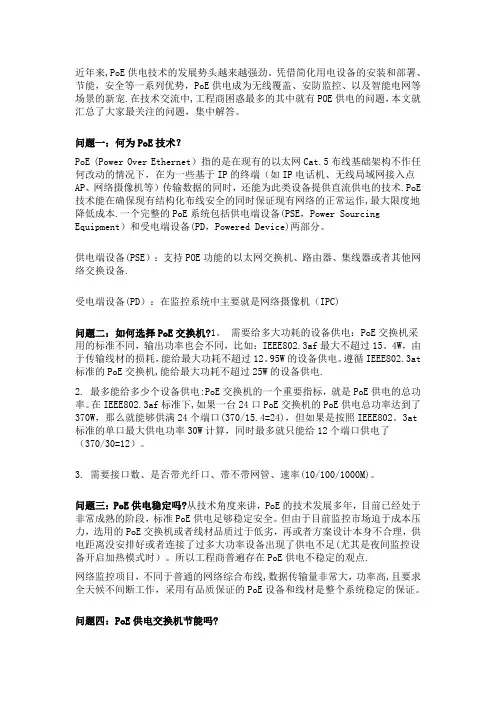

PoE供电问题解答
近年来，PoE供电技术的发展势头越来越强劲。
凭借简化用电设备的安装和部署、节能，安全等一系列优势，PoE供电成为无线覆盖、安防监控、以及智能电网等场景的新宠。
在技术交流中，工程商困惑最多的其中就有POE供电的问题，本文就汇总了大家最关注的问题，集中解答。
问题一：何为PoE技术?PoE (Power Over Ethernet)指的是在现有的以太网Cat.5布线基础架构不作任何改动的情况下，在为一些基于IP的终端(如IP电话机、无线局域网接入点AP、网络摄像机等)传输数据的同时，还能为此类设备提供直流供电的技术。
PoE技术能在确保现有结构化布线安全的同时保证现有网络的正常运作，最大限度地降低成本。
一个完整的PoE系统包括供电端设备(PSE，Power Sourcing Equipment)和受电端设备(PD，Powered Device)两部分。
供电端设备(PSE)：支持POE功能的以太网交换机、路由器、集线器或者其他网络交换设备。
受电端设备(PD)：在监控系统中主要就是网络摄像机(IPC)问题二：如何选择PoE交换机?1. 需要给多大功耗的设备供电：PoE交换机采用的标准不同，输出功率也会不同，比如：IEEE802.3af最大不超过15.4W，由于传输线材的损耗，能给最大功耗不超过12.95W的设备供电。
遵循IEEE802.3at 标准的PoE交换机，能给最大功耗不超过25W的设备供电。
2. 最多能给多少个设备供电：PoE交换机的一个重要指标，就是PoE供电的总功率。
在IEEE802.3af标准下，如果一台24口PoE交换机的PoE供电总功率达到了370W，那么就能够供满24个端口(370/15.4=24)，但如果是按照IEEE802.3at 标准的单口最大供电功率30W计算，同时最多就只能给12个端口供电了(370/30=12)。
3. 需要接口数、是否带光纤口、带不带网管、速率(10/100/1000M)。
问题三：PoE供电稳定吗?从技术角度来讲，PoE的技术发展多年，目前已经处于非常成熟的阶段，标准PoE供电足够稳定安全。
但由于目前监控市场迫于成本压力，选用的PoE交换机或者线材品质过于低劣，再或者方案设计本身不合理，供电距离没安排好或者连接了过多大功率设备出现了供电不足（尤其是夜间监控设备开启加热模式时）。
所以工程商普遍存在PoE供电不稳定的观点。
网络监控项目，不同于普通的网络综合布线，数据传输量非常大，功率高，且要求全天候不间断工作，采用有品质保证的PoE设备和线材是整个系统稳定的保证。
问题四：PoE供电交换机节能吗?众所周知，PoE供电的一大优势就是节能，但节能究竟体现在哪些方面呢？以MS 系列标准PoE供电交换机为例为大家解疑。
PoE供电交换机会根据供电设备自动调整功率。
例如某红外球机当气温较低，开启加热功能功率达到30Wmax，正常情况下功率24W max，PoE交换机会根据球机运行状况自动调整供电功率。
MS系列标准PoE交换机可设定PoE供电周期，在假期及夜间等时间可自动停止给指定端口的终端供电，不仅节省能源，还可在某些情景下设定灵活的使用方式。
MS系列标准PoE交换机会实时监测所有端口状态，如果端口状态为down，则系统会自动停止对该端口供电，进入节能模式，既节省能源，又保证正常设备的稳定运行。
问题五：PoE供电交换机功率越大越好吗？由于高清球机，实时视频电话等大功率设备的出现，网络设备厂商们争先研发出总功率更高的PoE交换机。
然而很多产品只追求总功率的提升，忽略了功率和端口数量的关系，在功率大的同时，必然造成设备整体成本的提升，结果就是用户选择的PoE交换机实用性不强，性价比低。
因此，在实际部署时，应该首先确定好PD设备的功率和数量，选择最适合的PoE 交换机。
问题六：PoE供电方案的优势?1.简化布线、节省人工成本一根网线同时传输数据和供电，PoE使其不再需要昂贵电源和安装电源所耗费的时间，节省了费用和时间。
2.安全方便PoE供电端设备只会为需要供电的设备供电，只有连接了需要供电的设备，以太网电缆才会有电压存在，因而消除了线路上漏电的风险。
用户可以安全地在网络上混用原有设备和PoE设备，这些设备能够与现有以太网电缆共存。
3. 便于远程管理像数据传输一样，PoE可以通过使用简单网管协议(SNMP)来监督和控制该设备。
这个功能可以提供诸如夜晚关机、远端重启之类的功能问题七：PoE供电技术在工程应用中存在哪些风险或劣势?1. 功率不足，受电端带不动：802.3af标准(PoE)输出功率小于15.4W，对于一般IPC来说足够了，但对于球机等大功率的前端设备而言，输出的功率达不到要求。
2. 风险过于集中：通常来说，一台PoE交换机同时会给多个前端IPC进行供电，交换机的POE供电模块任何故障都会导致所有的摄像机无法工作，风险过于集中。
3. 设备、维护成本高：相对于其他供电方式，PoE供电技术会增加售后维护工作量，从安全稳定的意义上来说，单独供电的稳定性、安全性最好。
问题八：PoE供电的安全传输距离?网线的选择有哪些建议?POE供电的安全传输距离100米，建议使用超五类全铜网线。
用标准以太网线缆传输直流电是可以传输很远的，那为什么传输距离会被限制在100米呢？事实是PoE交换机最大传输距离主要取决于数据传输距离，当传输距离超过100米时可能会发生数据延迟、丢包等现象。
因此在实际施工过程中传输距离最好不超过100米。
但如今已经有一些PoE交换机传输距离可以达到250米，满足远距离供电。
也相信不久后随着PoE供电技术的发展，传输距离会延长至更远。
POE供电网线要求这个问题只在中国等假货便宜货横行的国家是个问题，在很多发达国家不是问题。
POE IEEE 802.3af标准要求PSE输出端口的输出功率为15.4W 或者15.5W, 传输100米后的PD设备接受功率必须不小于12.95W，按照802.3af 典型电流值为350ma计算，100米网线的电阻必须为(15.4-12.95W)/350ma = 7欧姆或者(15.5-12.95)/350ma = 7.29欧姆。
而标准网线是天然就满足这个要求的，IEEE 802.3af poe供电标准本身就是以标准网线测定的。
而只所以会产生POE供电网线要求这个问题，是因为市面上的很多网线都是非标准网线，不是严格按照标准网线的要求来生产的。
市面的非标准网线材质主要有铜包钢、铜包铝、铜包铁等，这些网线的阻值大，都不适合POE供电。
POE供电必须使用无氧铜材质的网线，即标准网线。
PoE供电技术对线材的要求高，建议在监控项目中，千万不要在线材上省成本，得不偿失。
问题九：到底买非标的还是标准的PoE供电交换机？要不非标还是标准的，这个主要看，要给供电的AP、IP Camera是支持48V、24V 还是12V输入？如果是 48V的，写着支持支持IEEE802.3 AT或AF供电标准，一般都是标准的。
如果是24V和12V的受电设备，就需要找对应的12/24V非标的供电交换机，也可以买标准的，这时就需要买一个PD受电分离器，将PoE转化成DC供电和网线数据。
那为什么还是更建议大家买标准的，因为有很多隐患！非标PoE供电交换机的工作原理就是属于开关电源类，无PoE芯片，只是通过一个变压器将220V交流电降压成为48V直流电，不检测下端受电设备，直接在每个RJ45端口不间断输出电压和电流，可能导致电压过高，烧坏下端受电设备。
这样的设备不能直接连其他网络设备，因为直连容易导致正在PoE供电里面的网线2对线，正极和负极相接形成短路，轻则端口损坏，重则冒烟起火，很容易造成事故的隐患。
总结来说，标准的PoE供电交换机内部有PoE控制芯片，在供电之前有检测的功能，当设备连接好之后，PoE供电器会向网络中发送一个信号，检测网络中的终端是否是支持PoE供电的PD设备。
而非标准PoE产品是强供型网线供电装置，一通电即供电，没有检测步骤，不管终端是否是PoE受电设备都供电,极易烧毁接入设备。
问题十：怎么区分标准PoE和非标准PoE？1、看规格参数，如果输出是12-24V的，那么肯定是非标的。
比如下图这台机器，某宝8口6口POE供电交换机；但是看规格参数写着，15V1A 输出，19V1A超远距离输出。
因为IEEE802.3 AT/AF协议规定，标准的PoE端口输出电压范围是44-57V之间，所以这个一看就知道是非标的，这么便宜就不奇怪了，因为厂家为了省成本把PoE芯片也省掉了。
但是如果端口输出48V，就一定是标准的PoE交换机嘛？不一定，我们还得用第二招。
2、用万用表检测端口或网线对应的线序，测试下网线上是不是一直在输出电压。
启动设备，将万用电表调至电压测量档位，用万用电表两表笔分别点触PSE设备供电脚（通常是RJ45端口的1/2,3/6或者4/5,7/8），如果测出有48V或其它电压值（12V、24V等）稳定输出的设备即是非标产品。
因为在这个过程中，PSE 不对受电设备（这里为万用表）做检测，直接采用48V或其它电压值供电。
反之，如果测量不出电压，万用表表针在2~10V之间跳动，则为标准POE。
因为在这个阶段，PSE在对PD端（这里为万用表）进行检测，而万用电表不是合法的PD，PSE不会供电，无稳定电压产生。
如果是标准的PoE供电设备，其在给下面的设备供电的时候，都会发一个很小的电压，先检测一下下面是否有连接对应的受电设备；然后依据下面的设备需要的功率给其提供对应的电压和电流。
下面图2这台PoE供电交换机虽然写着是48V 输出，但是其和其他非标的PoE交换机一样，其实属于开关电源类，无PoE芯片。
做过监控和无线工程的工程商朋友都知道，工程类产品的可靠性很重要；可靠性低，整个系统可靠性更低，这不仅影响公司业务发展，还会给工程商增加极大的系统维护成本，有的甚至无法验收，造成严重损失。
问题十一：那么只要是标准的PoE供电交换机，可靠性就一定高，一定稳定吗？设备的可靠性和使用坏境存在密切关系，商用的交换机一般用在室内、工业的交换机一般是会使用在室外，其对可靠性也要求不一样，这里我们暂以商用交换机举例。
商用POE交换机可靠性主要由两部分组成，一部分是交换部分，主要由（PCB、交换机芯片+PoE芯片、其他电子料），一部分是佩带内置、外置的给POE 供电的电源。
因为电源是负责整个的电力供应，其可靠性最为重要。
这里我们也简答说下工程商朋友判断POE供电交换机电源可靠性三个比较简单的方案：a.认真查看电源上面是否有3C认证和对应的制造商信息我们还是以上图1设备的电源，下图三，我们来看，上面有好多的认证标示标示，这时熟悉电子设备的人，可能会发现，这个电源居然没有3C认证，哇不多说了，这样不是知法犯法吗？不敢多说了，没有3C认证，也没有制造厂家，不就是三无嘛。

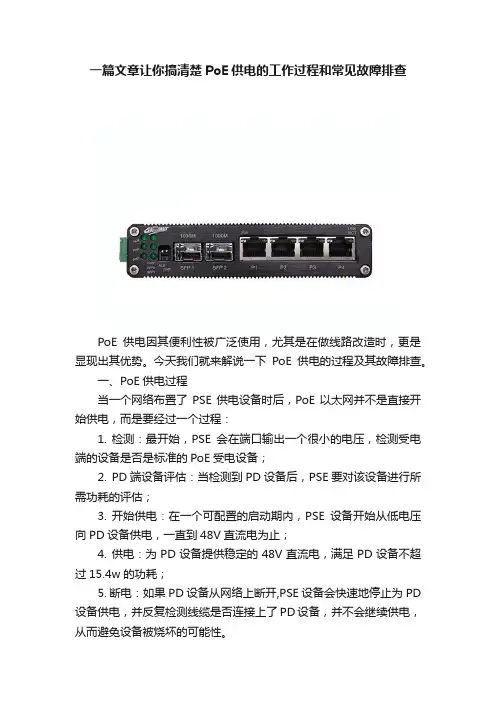

一篇文章让你搞清楚PoE供电的工作过程和常见故障排查
一篇文章让你搞清楚PoE供电的工作过程和常见故障排查PoE供电因其便利性被广泛使用，尤其是在做线路改造时，更是显现出其优势。
今天我们就来解说一下PoE供电的过程及其故障排查。
一、PoE供电过程当一个网络布置了PSE供电设备时后，PoE以太网并不是直接开始供电，而是要经过一个过程：1. 检测：最开始，PSE会在端口输出一个很小的电压，检测受电端的设备是否是标准的PoE受电设备；2. PD端设备评估：当检测到PD设备后，PSE要对该设备进行所需功耗的评估；3. 开始供电：在一个可配置的启动期内，PSE设备开始从低电压向PD设备供电，一直到48V直流电为止；4. 供电：为PD设备提供稳定的48V直流电，满足PD设备不超过15.4w的功耗；5. 断电：如果PD设备从网络上断开,PSE设备会快速地停止为PD 设备供电，并反复检测线缆是否连接上了PD设备，并不会继续供电，从而避免设备被烧坏的可能性。
二、PoE不供电时，如何排查？1. 首先确定受电设备是否支持PoE供电并不是所有的设备都能够支持PoE供电，虽然PSE在供电之初会自动进行检测，但是请记住这个时间是很短暂的，如果设备支持，那么PSE会在15μs之内进行供电，所以如果出现不供电的情况，请不要理所当然地认为是设备在进行检测。
2. 检测受电端设备的功率是否超过了交换机端口最大的供电功率PoE交换机的端口一般提供2钟供电功率，15.4w和30w。
如果用15.4w的交换机，当受电端设备的功率超过15.4w时，就会出现不能供电或者故障的情况。
3. 检测PD端设备的总功率是否超过了交换机供电总功率PoE交换机除了单个端口的供电功率以外，还有总供电功率。
市面上大功率的交换机供电总功率90w，单个端口的供电功率额定是15.4w，端口最多的是8口交换机。
因此换算下来，所有端口都达到满功率的话就是8*15.4=123.2w。
这样就超出了交换机总功率，供电就会出现问题。
PoE供电问题解答
近年来,PoE供电技术的发展势头越来越强劲。
凭借简化用电设备的安装和部署、节能，安全等一系列优势，PoE供电成为无线覆盖、安防监控、以及智能电网等场景的新宠.在技术交流中,工程商困惑最多的其中就有POE供电的问题，本文就汇总了大家最关注的问题，集中解答。
问题一：何为PoE技术？PoE (Power Over Ethernet）指的是在现有的以太网Cat.5布线基础架构不作任何改动的情况下，在为一些基于IP的终端（如IP电话机、无线局域网接入点AP、网络摄像机等）传输数据的同时，还能为此类设备提供直流供电的技术.PoE 技术能在确保现有结构化布线安全的同时保证现有网络的正常运作,最大限度地降低成本.一个完整的PoE系统包括供电端设备(PSE，Power Sourcing Equipment）和受电端设备(PD，Powered Device)两部分。
供电端设备(PSE）：支持POE功能的以太网交换机、路由器、集线器或者其他网络交换设备.受电端设备(PD）：在监控系统中主要就是网络摄像机（IPC)问题二：如何选择PoE交换机?1。
需要给多大功耗的设备供电：PoE交换机采用的标准不同，输出功率也会不同，比如：IEEE802.3af最大不超过15。
4W，由于传输线材的损耗，能给最大功耗不超过12。
95W的设备供电。
遵循IEEE802.3at 标准的PoE交换机,能给最大功耗不超过25W的设备供电.2. 最多能给多少个设备供电:PoE交换机的一个重要指标，就是PoE供电的总功率。
在IEEE802.3af标准下,如果一台24口PoE交换机的PoE供电总功率达到了370W，那么就能够供满24个端口(370/15.4=24)，但如果是按照IEEE802。
3at 标准的单口最大供电功率30W计算，同时最多就只能给12个端口供电了（370/30=12）。
3. 需要接口数、是否带光纤口、带不带网管、速率(10/100/1000M)。
poe供电不足症状？
当使用Power over Ethernet (PoE) 供电时，如果供电不足，可能会出现以下一些症状：
1. 设备无法正常启动或无法提供正常功能：如果供电不足，设备可能无法正确启动或无法提供其设计的所有功能。
例如，网络摄像机可能无法提供高分辨率视频流，无线接入点可能无法提供正常的Wi-Fi 覆盖范围。
2. 传输速度降低：如果供电不足，设备的性能可能会受到限制，导致数据传输速度下降。
这可能在网络设备如交换机或路由器上表现为数据传输的延迟或带宽限制。
3. 设备频繁重启或断开连接：供电不足可能导致设备频繁重启或不稳定的连接。
设备可能会尝试重新启动以恢复稳定的供电，或者在供电不足时断开连接。
4. 设备发热：当供电不足时，设备可能会通过过度工作来弥补电力不足，导致设备温度升高。
这可能会对设备的寿命和可靠性产生负面影响。
5. 故障报警：一些设备可能会通过故障报警来指示供电不足的问题。
这些报警通常以灯光闪烁、警报声或设备状态指示
器的变化形式出现。
如果遇到类似的问题，首先应检查PoE 设备的供电状况。
确保供电设备（如交换机或注入器）能够提供足够的电力来满足所有连接设备的需求。
如果供电设备没有问题，则可能需要评估设备本身的功耗和需求，并确保选择合适的PoE 供电设备。

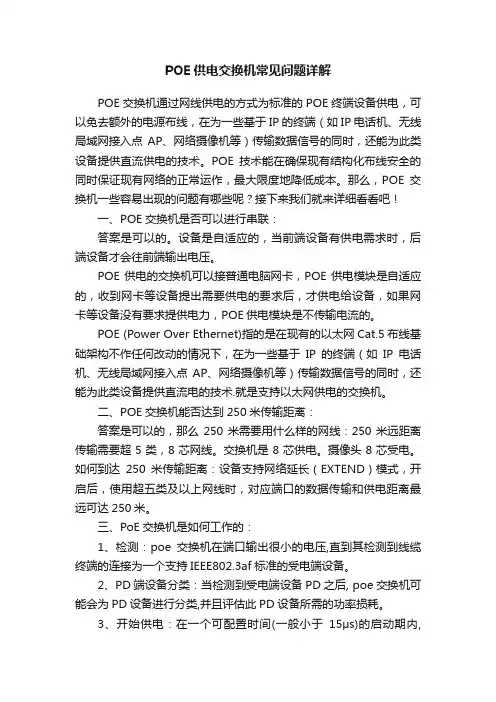

POE供电交换机常见问题详解
POE供电交换机常见问题详解POE交换机通过网线供电的方式为标准的POE终端设备供电，可以免去额外的电源布线，在为一些基于IP的终端（如IP电话机、无线局域网接入点AP、网络摄像机等）传输数据信号的同时，还能为此类设备提供直流供电的技术。
POE技术能在确保现有结构化布线安全的同时保证现有网络的正常运作，最大限度地降低成本。
那么，POE交换机一些容易出现的问题有哪些呢？接下来我们就来详细看看吧！一、POE交换机是否可以进行串联：答案是可以的。
设备是自适应的，当前端设备有供电需求时，后端设备才会往前端输出电压。
POE供电的交换机可以接普通电脑网卡，POE供电模块是自适应的，收到网卡等设备提出需要供电的要求后，才供电给设备，如果网卡等设备没有要求提供电力，POE供电模块是不传输电流的。
POE (Power Over Ethernet)指的是在现有的以太网Cat.5布线基础架构不作任何改动的情况下，在为一些基于IP的终端（如IP电话机、无线局域网接入点AP、网络摄像机等）传输数据信号的同时，还能为此类设备提供直流电的技术.就是支持以太网供电的交换机。
二、POE交换机能否达到250米传输距离：答案是可以的，那么250米需要用什么样的网线：250米远距离传输需要超5类，8芯网线。
交换机是8芯供电。
摄像头8芯受电。
如何到达250米传输距离：设备支持网络延长（EXTEND）模式，开启后，使用超五类及以上网线时，对应端口的数据传输和供电距离最远可达250米。
三、PoE交换机是如何工作的：1、检测：poe交换机在端口输出很小的电压,直到其检测到线缆终端的连接为一个支持IEEE802.3af标准的受电端设备。
2、PD端设备分类：当检测到受电端设备PD之后, poe交换机可能会为PD设备进行分类,并且评估此PD设备所需的功率损耗。
3、开始供电：在一个可配置时间(一般小于15μs)的启动期内,poe交换机开始从低电压向PD设备供电,直至提供48V的直流电源。
POE系统供电设备原理及疑问解答
POE系统供电设备原理及疑问解答POE，也就是Power over Ethernet（以太网供电），是一种技术，可以通过以太网电缆为网络设备提供电力。
它的原理是在网络电缆上同时传输数据和电力信号，从而简化了设备的布线和安装，减少了成本和管理复杂度。
POE注入器是一种单独的设备，用于将电源信号注入到以太网电缆中。
它将交流电源转换为POE供电所需的直流电源，并将其发送到以太网电缆中。
POE注入器通常有两个以太网接口，一个连接到网络设备，另一个连接到网络交换机或路由器。
POE交换机不仅能够提供POE供电，还具有交换机的功能。
它有多个以太网接口，允许将多个网络设备连接到同一个交换机上。
POE交换机会自动检测网络设备是否支持POE供电，如果支持，则会提供相应的电力。
如果一台设备不支持POE供电，交换机将仅传输数据信号。
在POE供电过程中，POE供电设备会发送电流和电压信号到以太网电缆中。
网络设备在接收到这些信号后，会转换为相应的电力，并为自己的工作提供所需的能量。
POE系统采用的是低电压、低功率的供电方式，以确保安全性，并且满足相应的标准和规范。
POE系统的供电设备的安装和使用非常简便。
只需将POE供电设备连接到网络设备所需的电源位置，然后将网络设备连接到POE供电设备的以太网接口上，就可以实现供电。
POE供电设备会自动识别网络设备的功率需求，并提供相应的电力。
然而，对于POE系统的供电设备，也存在一些常见的问题和疑问。
首先，POE供电设备的功率和电流限制是有限制的。
不同类型的设备可能需要不同功率的供电，而POE供电设备可能无法提供足够的功率。
因此，在选择POE供电设备时，需要确保其满足网络设备的功率需求。
其次，供电距离是POE供电设备的限制因素之一、由于电力在以太网电缆中的传输存在能量损失，所以供电距离通常受到限制。
在长距离供电时，可能需要使用POE中继器或POE延长器来增加供电距离。
此外，POE供电设备还需要与网络设备的兼容性。
POE_供电原理详解
POE_供电原理详解POE（Power over Ethernet）是一种供电技术，它允许通过网络电缆传输电力和数据信号，为网络设备提供电力。
POE的供电原理是将电源连接到网络交换机或网络注入器上，然后将数据和电力一起传输到网络设备。
POE的供电原理主要涉及两个方面：供电和设备识别。
1.供电：POE的供电原理是通过将电源（例如交流电）连接到网络交换机或网络注入器，将电力传输到网络电缆中，然后通过网络电缆将电力传输到终端设备。
供电的过程包括以下几个步骤：a.设备检测：供电设备（例如交换机或注入器）会检测连接到其端口上的设备是否支持POE技术。
设备可以通过发送特殊的电流或电压信号来表明其是否支持POE。
b.配置供电：如果设备支持POE技术，供电设备将配置相应的端口为供电模式。
供电设备通常可以根据设备所需的功率来配置供电。
c.供电：一旦设备和端口都完成了供电配置，供电设备将提供所需的电力通过网络电缆传输。
d. 供电标准：POE供电有不同的标准，包括IEEE 802.3af、IEEE 802.3at和IEEE 802.3bt。
这些标准规定了不同供电设备的功率输出和传输距离的限制。
2.设备识别：POE的供电原理还涉及设备的识别。
供电设备需要能够识别连接到其端口上的设备是否支持POE技术，并根据设备的需求来进行供电配置。
设备识别可以通过两种方式实现：有源设备和非有源设备。
a.有源设备：有源设备可以主动发送特定的电流或电压信号来告知供电设备其是否支持POE技术和所需的功率。
供电设备根据有源设备发送的信号来配置供电。
b.非有源设备：非有源设备没有能力主动发送信号，供电设备需要通过发送低电压的电流检测设备是否支持POE技术。
如果检测到设备支持POE，供电设备将配置供电。
POE供电原理的关键是通过网络电缆传输电力和数据信号。
供电设备和终端设备之间通过网络电缆建立电力连接，减少了使用独立电源和电源线的成本和复杂性。
供电设备需要能够检测和识别所连接设备的POE支持情况，并根据设备的需求来进行供电配置。
POE技术问答
1、如何解决POE交换机产品在高清监控应用中出现的图像停顿问题？答：原因背板带宽不足与丢包严重，光网视解决方案做足余量为高清通信建设“高速公路”，比如传统4口PoE交换机背板带宽为800M，光网视高清专用4口PoE交换机背板带宽采用1.6G。
另外为了解决数据通信过程中丢包的现象，光网视公司引进了工业以太网HSR零丢包技术，完美的解决了PoE交换机在百万高清监控中的图像停顿困扰。
2、POE交换机在工程中应用应用到大功率电源，发热量大，往往出现产品工作不稳定现象，该如何解决？答：原因产品采用了常规工艺与普通用料，忽视了POE交换机自身的应用特点。
光网视采用准工业级设计，推出“航天级”高稳定性产品，研发层面采用美国军工级PoE芯片方案，优质元器件配料，依据工业级温控处理模式，生产方面100%高温电子负载老化，全方位立体化严格控制产品质量，为用户做足细节并不断改进。
3、如何解决组网过程中POE传输距离不足的问题？答：原因常规网络传输距离不超过100米，给实际工程应用带来极大的不变。
光网视采用长距离以太网供电技术，延长PoE传输距离，引进光通信拓展上联口传输距离，传统PoE交换机网口传输距离为100米，光网视高清专用PoE交换机电口PoE传输距离为150米（100M带宽），上联口光口传输最低20公里。
光网视科技还推出了POE中继器产品，采用无源中继再生技术，更加丰富了POE交换机组网的需求。
4、目前市场上POE交换机产品鱼目混珠，该如何辨别真假POE？答：原因不良商家弄虚作假，谋取暴利。
光网视科技十年传输品牌，采用国际标准智能能效分级技术，分别支持IEEE802.3af、IEEE802.3at国际标准。
辨别真假POE最基本的方法是万用电表测试传输电能的网络线对是否带有48V电压，真POE用万用电表测试不出48V电压，假POE一定有压差存在。
假POE危害极大，轻则烧坏网络设备，重则引起电路短路起火，后果不堪设想。
怎样排查PoE不供电的故障
②
PoE电源问题
a.
b. c.
设备上必须配备PoE电源才能支持PoE功能，给PD供电。display poe device查看PoE状态时，如果没有 PoE电源，会提示用户无PoE电源，如提示“The PoE power is absent”。 交换机盒式的PoE设备，在出厂时，都安装了配套的PoE电源。不同形态的具体信息可参考手册中“硬件描 述-机箱-电源配置”中的描述，了解设备支持的PoE电源以及电源配置方式。 交换机框式的PoE设备，即S7700的PoE机框上的PoE电源槽位必须要插入PoE电源。支持的PoE电源类型包括： 800W交流电源、2200W交流电源、2200W直流电源。
如何排查PoE不供电的故障
1、PoE功能不可用 2、PSE（供电设备）检测不到PD（受电设备） 3、PSE无法对PD供电
1、PoE功能不可用
① 设备是否支持PoE功能 a. display poe device 查看设备是否支持PoE功能。 b. 对于交换机盒式设备，如果display device显示的设备名称中带PWR字样，则该设备支持PoE功能。 c. 对于交换机框式设备，仅S7700型号带PoE电源槽位的机框设备支持PoE功能。可在设备上执行命令display version，回显中Support PoE字段显示Yes，则表示机框为支持PoE功能的机框。PoE机框上执行display power命令时，会显示PoE的电源槽位。框式交换机只有ES0D0G48VA00单板支持PoE功能，并且要保证
PoE可靠供电的距离最长为100米，建议PSE和PD连线不超过100米。
②
poe交换机中断供电的逻辑
poe交换机中断供电的逻辑
Poe交换机中断供电的逻辑涉及到两个方面，一是供电中断的触发条件，二是中断后的处理逻辑。
首先，供电中断的触发条件通常包括以下几种情况：
1. 电源故障，当Poe交换机所连接的电源出现故障或断电时，会触发供电中断的逻辑。
2. 过载保护，Poe交换机通常会具备过载保护功能，当Poe端口所连接的设备超过了其所能提供的电力范围，交换机会自动中断供电以保护设备和交换机本身。
3. 软件控制，一些Poe交换机可能会通过软件设置来触发供电中断，例如定时供电或远程控制中断供电。
其次，中断后的处理逻辑通常包括以下几个步骤：
1. 停止供电，一旦触发了供电中断的条件，交换机会立即停止对相应端口的供电，确保设备不会因为供电异常而受损。
2. 报警通知，Poe交换机可能会通过报警灯、声音或网络通知
管理员供电中断的情况，以便及时处理。
3. 自动恢复，在解决了触发供电中断的原因后，Poe交换机会
尝试自动恢复供电，确保正常设备的正常运行。
总的来说，Poe交换机中断供电的逻辑是通过监测电源状态和
端口负载来触发中断条件，一旦触发则立即停止供电并通知管理员，同时在解决问题后自动恢复供电，以确保设备的稳定运行。
超详细PoE供电知识大盘点
超详细PoE供电知识大盘点Power over Ethernet （PoE）是一种将电力传输到以太网网络设备中的技术。
PoE可用于为不同类型的设备提供电力，如网络摄像机、轻型AP（接入点）、VoIP电话、无线电源转换器等。
本文将对PoE供电的基础知识、标准、用途以及设计和安装技巧进行详细的介绍。
基础知识1.PoE是什么？PoE是一种技术，它允许将电力通过已有的4对双绞线传输到网络设备，而不需要将电力和数据分别传输。
这意味着网络设备可以使用以太网电缆中无需其他电源的交流电力。
2.PoE供电如何工作？PoE交换机或注入器会将电力添加到以太网电缆中，然后网络设备中的PoE适配器将该电力提取出来，转换为设备所需的直流电。
3.PoE供电有哪些类型？IEEE 802.3标准规定了两种PoE供电类型：PoE和PoE+。
PoE可以传递最高15.4瓦，而PoE+可以传递最高30瓦。
标准1.IEEE 802.3afIEEE 802.3af是一种标准，定义了PoE技术的最初版本。
该标准允许最高传输功率为15.4瓦，可满足多种设备的需求。
2.IEEE 802.3atIEEE 802.3at是IEEE 802.3af的改进版本，通常被称为PoE+。
该标准允许更高的传输功率最高可达30瓦。
用途1.网络摄像机网络摄像机是一种使用PoE供电的设备。
通过使用PoE供电，网络摄像机可以在远程位置集群安装并使用它们，而无需额外的功率和电缆。
2.VoIP电话VoIP电话是通过互联网进行语音通信的电话系统。
这些电话通常与计算机或服务器通信，并且可以使用PoE供电来提供信号和电力。
3.无线接入点无线接入点（AP）与计算机联网的设备，能够与其它设备共享网络访问权限，通过PoE供电可以方便地在没有墙壁插座的地方安装。
设计和安装技巧1.对于PoE供电电缆，应避免使用弯曲或铺设过于复杂的电缆。
使用错误的电缆类型会影响性能、造成电磁干扰并可能导致电缆过热。
