柱下独立承台桩基础知识设计

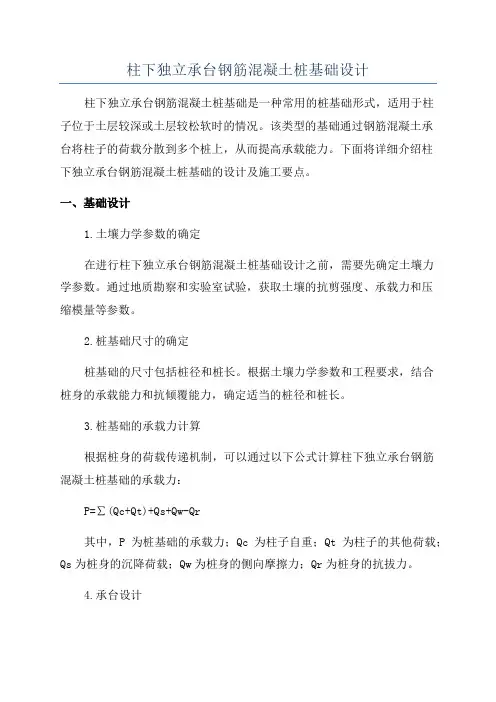

柱下独立承台钢筋混凝土桩基础设计
柱下独立承台钢筋混凝土桩基础设计柱下独立承台钢筋混凝土桩基础是一种常用的桩基础形式，适用于柱子位于土层较深或土层较松软时的情况。
该类型的基础通过钢筋混凝土承台将柱子的荷载分散到多个桩上，从而提高承载能力。
下面将详细介绍柱下独立承台钢筋混凝土桩基础的设计及施工要点。
一、基础设计1.土壤力学参数的确定在进行柱下独立承台钢筋混凝土桩基础设计之前，需要先确定土壤力学参数。
通过地质勘察和实验室试验，获取土壤的抗剪强度、承载力和压缩模量等参数。
2.桩基础尺寸的确定桩基础的尺寸包括桩径和桩长。
根据土壤力学参数和工程要求，结合桩身的承载能力和抗倾覆能力，确定适当的桩径和桩长。
3.桩基础的承载力计算根据桩身的荷载传递机制，可以通过以下公式计算柱下独立承台钢筋混凝土桩基础的承载力：P=∑(Qc+Qt)+Qs+Qw-Qr其中，P为桩基础的承载力；Qc为柱子自重；Qt为柱子的其他荷载；Qs为桩身的沉降荷载；Qw为桩身的侧向摩擦力；Qr为桩身的抗拔力。
4.承台设计根据柱子的尺寸和荷载，设计合适的承台。
承台的尺寸应足够大，以保证荷载能够均匀分布到每个桩上。
同时，承台的厚度和钢筋配筋应满足抗弯和抗剪的要求。
5.桩身设计根据桩身的荷载和受力特点，设计合适的钢筋配筋。
桩身的钢筋应具有足够的强度和刚度，使其能够承受桩身的荷载，并保证桩身的稳定性和抗倾覆能力。
二、基础施工要点1.桩基础的施工方法2.基础施工过程中的质量控制在施工过程中，需要严格控制基础的施工质量，特别是钢筋的质量和混凝土的浇筑质量。
钢筋的焊接和连接应符合相关标准和规范，并进行质量检测。
混凝土的配合比应根据设计要求进行调整，并进行拌和试验和浇筑试块的强度检测。
3.基础的施工过程监控在施工过程中，需要对基础的施工过程进行监控，包括钢筋的布置、混凝土的浇筑和养护过程。
通过监控，及时发现和解决施工过程中的问题，确保基础施工的质量和安全。
通过上述基础设计和施工要点，可以合理设计和施工柱下独立承台钢筋混凝土桩基础。

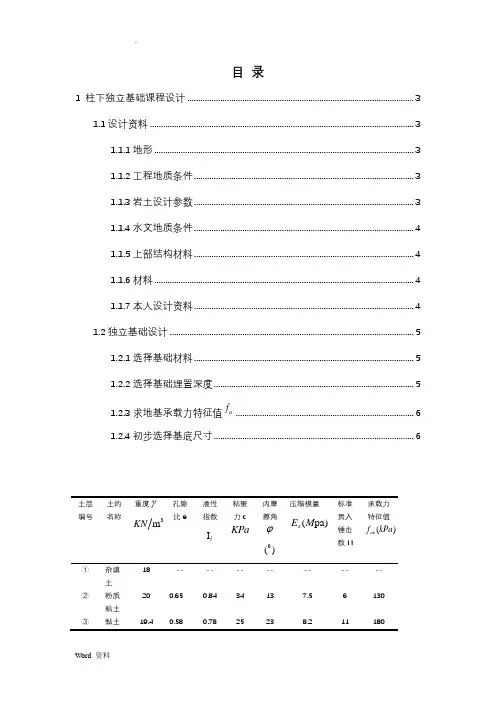

柱下独立基础课程设计
目 录1 柱下独立基础课程设计 (3)1.1设计资料 (3)1.1.1地形 ...................................................................................................................... 3 1.1.2工程地质条件 .................................................................................................... 3 1.1.3岩土设计参数 .................................................................................................... 3 1.1.4水文地质条件 .................................................................................................... 4 1.1.5上部结构材料 .................................................................................................... 4 1.1.6材料 ...................................................................................................................... 4 1.1.7本人设计资料 .................................................................................................... 4 1.2独立基础设计 (5)1.2.1选择基础材料 .................................................................................................... 5 1.2.2选择基础埋置深度 ........................................................................................... 5 1.2.3求地基承载力特征值af (6)1.2.4初步选择基底尺寸 (6)土层编号土的名称重度γ3mKN孔隙比e液性指数I l粘聚力cKPa内摩擦角ϕ0()压缩模量(pa)s E M标准贯入锤击数N承载力特征值()ak f kPa① 杂填土 18 -- -- -- -- -- -- -- ② 粉质粘土 20 0.65 0.84 34 13 7.5 6 130 ③黏土19.40.580.7825238.211180④细砂21 0.62 -- -- 30 11.6 16 240⑤强风22 -- -- -- -- 18 22 300化砂质泥岩1 柱下独立基础课程设计1.1设计资料1.1.1地形拟建建筑地形平整1.1.2工程地质条件自上而下土层依次如下：①号土层：杂填土，层厚0.5m 含部分建筑垃圾。
桩基础毕业设计
任务书
一、工程设计概况
（1）拟建建筑及场地
某市拟建一栋6层框架结构的办公楼，其建筑场地地势平坦，地层层位稳定，地下水位埋深位于地表下3.2m处，场地的工程地质条件和土层物理性质指标（表1）如下。
试设计柱下独立承台桩基础（假设不考虑地震作用的影响），桩的类型（预制桩或灌注桩）及桩的施工方式自行设定。
场地土层分布情况及各土层物理、力学指标见表1.
表1 土层物理性质指标
（2）上部结构资料
拟建建筑物为6层框架结构，长30m，宽9.6m,室外地坪标高同自然地面，室内外高差450mm，柱截面尺寸均为mm
400 ,横向
mm
400
承重，柱网布置如图1所示。
上部结构荷载作用：上部结构作用在柱底的荷载效应标准组合值如表2所示,上部结构作用在柱底的荷载效应基本组合值如表3所示。
表2 柱底荷载效应标准组合值
表3 柱底荷载效应基本组合值
二、设计内容及要求
（1）确定单桩竖向承载力特征值；
（2）确定桩数，桩的平面布置，承台平面尺寸，单桩承载力验算；（3）软弱下卧层承载力验算；
（4）桩基沉降验算；
（5）桩身结构设计及验算；
（6）承台结构设计及验算；
（7）桩及承台施工图设计：包括桩平面布置图、桩身配筋图、承台配筋图、节点详图、钢筋图、钢筋表和必要的施工说明；
三、设计成果及提交
（1）计算说明书
（2）桩基础施工图。
柱下独立承台桩基础设计
基础工程课程设计————某住宅楼桩基础设计一：设计资料1、建筑场地土层按其成因土的特征和力学性质的不同自上而下划分为四层，物理力学指标见下表。
勘查期间测得地下水混合水位深为2.0m,地下水水质分析结果表明，本场地下水无腐蚀性。
建筑安全等级为2级，已知上部框架结构由柱子传来的荷载：V = 3200kN, M=400kN mg，H = 50kN；柱的截面尺寸为：400×400mm；承台底面埋深：D ＝2.0m。
2、根据地质资料，以黄土粉质粘土为桩尖持力层，钢筋混凝土预制桩断面尺寸为300×300，桩长为10.0m3、桩身资料：混凝土为C30，轴心抗压强度设计值fc＝15MPa，弯曲强度设计值为fm＝16.5MPa，主筋采用：4Φ16，强度设计值：f y＝310MPa 4、承台设计资料：混凝土为C30，轴心抗压强度设计值为fc＝15MPa，弯曲抗压强度设计值为fm＝1.5MPa。
、附：1）：土层主要物理力学指标；2）：桩静载荷试验曲线。
附表一：附表二：桩静载荷试验曲线二：设计要求：1、单桩竖向承载力标准值和设计值的计算；2、确定桩数和桩的平面布置图；3、群桩中基桩的受力验算4、承台结构设计及验算；5、桩及承台的施工图设计：包括桩的平面布置图，桩身配筋图，承台配筋和必要的施工说明；6、需要提交的报告：计算说明书和桩基础施工图。
三：桩基础设计 （一）：必要资料准备1、建筑物的类型机规模：住宅楼2、岩土工程勘察报告：见上页附表3、环境及检测条件：地下水无腐蚀性，Q —S 曲线见附表 （二）：外部荷载及桩型确定1、柱传来荷载：V = 3200kN 、M = 400kN •m 、H = 50kN2、桩型确定：1）、由题意选桩为钢筋混凝土预制桩； 2）、构造尺寸：桩长L ＝10.0m ，截面尺寸：300×300mm 3）、桩身：混凝土强度 C30、cf＝15MPa 、mf＝16.5MPa4φ16yf＝310MPa4）、承台材料：混凝土强度C30、cf＝15MPa 、mf＝16.5MPatf＝1.5MPa（三）：单桩承载力确定1、 单桩竖向承载力的确定：1）、根据桩身材料强度（ϕ＝1.0按0.25折减，配筋 φ16）2()1.0(150.25300310803.8)586.7p ScyR kNff A A ϕ''=+=⨯⨯⨯+⨯= 2）、根据地基基础规范公式计算： 1°、桩尖土端承载力计算： 粉质粘土，LI＝0.60，入土深度为12.0m100800(800)8805pa kPa q-=⨯= 2°、桩侧土摩擦力： 粉质粘土层1：1.0LI= ，17~24sakPa q= 取18kPa粉质粘土层2： 0.60LI= ，24~31sakPa q= 取28kPa28800.340.3(189281)307.2p ippasia Ra kPaqq lA μ=+=⨯+⨯⨯⨯+⨯=∑3）、根据静载荷试验数据计算：根据静载荷单桩承载力试验Q s -曲线，按明显拐点法得单桩极限承载力550ukN Q=单桩承载力标准值：55027522uk kN QR === 根据以上各种条件下的计算结果，取单桩竖向承载力标准值275akN R=单桩竖向承载力设计值1.2 1.2275330k kN RR ==⨯=4）、确桩数和桩的布置：1°、初步假定承台的尺寸为 223m ⨯ 上部结构传来垂直荷载： 3200V kN = 承台和土自重： 2(23)20240G kN =⨯⨯⨯= 32002401.1 1.111.5330F G n R ++=⨯=⨯= 取 12n =根 桩距 ：()()3~43~40.30.9~1.2S d m ==⨯= 取 1.0S m =2°、承台平面尺寸及柱排列如下图：桩平面布置图1：100桩立面图（四）：单桩受力验算： 1、单桩所受平均力：3200 2.6 3.6220297.912F G N kPa R n ++⨯⨯⨯===< 2、单桩所受最大及最小力：()()max max min2240050 1.5 1.5297.960.5 1.5iF G nMx Nx+⨯⨯+=±=±=⨯⨯∑3、 单桩水平承载力计算： 150 4.212i H kPa n H === ， 3200266.712i V == 4.211266.763.512H V ==<<Q即 i V 与i H 合力 与i V 的夹角小于5o∴单桩水平承载力满足要求，不需要进一步的验算。
柱下独立基础设计
杯型基础
式子（2.7.2）确定基础底面积A （2）选择基础底面宽度b A/b即为另一边长l 偏心受压基础的设计 （1）按轴心受压基础初步估算底面面积 （2）计算基础底面内力 （3）计算基础压力值 （4）验算地基承载力
2、基础高度的验算
验算的原因 基础在承受柱传来的荷载时,如果柱的周 边或变阶处的高度不够，将会沿这些界 面产生冲切破坏。 验算时若不满足书上式子（2.7.9），应 增大基础高度，并重新进行验算，直至 满足为止。当基础底面落在从柱边或变 阶处向外扩散的45度线以内时，不必验 算该处的基础高度。
4、基础配筋构造要求
（1）基础采用混泥土强度等级不应低于C20；垫层混泥土强度等 级应为C10 （2）垫层的厚度一般为100mm，不宜小于70mm （3）垫层四周应伸出基础100mm （4）钢筋宜采用HRB400，HRB335级或HPB300级 （5）基础底板受力钢筋直径不宜小于10mm，间距不宜大于200mm， 也不宜小于100mm。短边方向的钢筋应置于长边方向的钢筋之上 （6）当有垫层时，钢筋保护层的厚度不应小于40mm；无垫层时不 应小于70mm (7)当柱下钢筋混凝土独立基础的边长大于或等于2.5m，底边的受 力钢筋长度可取边长的0.9倍，并宜交错布置 （8）当柱为轴心受压或小偏心受压且t/h2>=0.65时，或大偏心受 压且t/h2>=0.75时，杯壁可不置筋;当柱为轴心受压或小偏心受压 且0.5<=t/h2<=0.65时，杯壁可按书上148页表2.7.1构造配筋；其 它情况应按计算配筋
柱下独立基础的设计
组长： 组员：
主要内容 1、基础底面尺寸的确定 2、基础高度的验算 3、基础底板配筋计算 4、基础配筋构造要求
基础的分类
（1）按使用的材料分为：灰土基础、砖基础、毛石 基础、混凝土基础、钢筋混凝土基础。 （2）按埋置深度可分为：浅基础、深基础。埋置深 度不超过5M者称为浅基础，大于5M者称为深基础。 （3）按受力性能可分为：刚性基础和柔性基础。 （4）按构造形式可分为条形基础、独立基础、满堂 基础和桩基础。
第三章--柱下独立基础设计
承载力特征值的修正：
f a f a k b b 3 d m d 0 . 5
3.3 钢筋混凝土独立基础设计
一、按地基持力层的承载力计算基底尺寸 设计时，先选定埋深d并初步选择基底尺寸，求
得持力层承载力设计值fa ，在按下列条件验算并调整
尺寸直至满足设计要求。 1、对于中心受压基础：
（条形）
fa Gd
注意： d为基础平均埋深。
3.2 地基承载力的确定
1、地基承载力： 地基在保证其稳定的前提下，满足建筑物各类变形要 求时的承载能力。
2、地基承载力的确定方法： a、根据《规范》表格确定； b、按静载荷试验方法确定； c、根据土的强度理论计算确定； d、根据相邻条件相似的建筑物经验确定。
按地基载荷试验确定地基的承载力特征值： 在现场通过一定尺寸的载荷板对扰动较
少的浅部地基土体直接加荷，所测得的成 果一般能反映相当于1~2倍载荷板宽度的 深度以内土体的平均性质。
0
p
s
按载荷试验成果确定 地基承载力特征值
承载力特征值的确定：
1.当p~s曲线上有比例界限
时，取该比例界限所对应的荷载值； 2.当极限荷载小于对应比例界限的荷载
值的2倍时，取极限荷载值的一半； 3.当不能按上述二点确定时，如压板面
合理选择地基持力层。另外，选择基础 埋深时应注意地下水的埋藏条件和动态。 （渗流力、浮托力）
四、相邻建筑物的基础埋深 当存在相邻建筑物时，新建建筑物的基
础埋深不宜大于原有建筑物的基础埋深。 当埋深大于原有建筑物的基础埋深时，
两基础之间应保持一定净距，其数值应根 据原有建筑物荷载大小、基础型式和土质 情况而定。
第三章 柱下独立基础设计
地基基础设计必须根据建筑物的用途 和安全等级、平面布置和上部结构类型， 充分考虑建筑场地和地基岩土条件，结合 施工条件以及工期、造价等各方面要求， 合理选择地基基础方案，因地制宜、精心 Hale Waihona Puke 计，以保证建筑物的安全和正常使用。
桩基础工程施工技术讲义讲稿(桩承台,图文并茂)
(二) 端承桩
14
5、按直径大小分—一般直径桩、微桩、大直径桩 微桩（树根桩）—d<250mm，多用于地基加 固、托换 大直径桩— d>800mm，往往是端承，一柱一 桩，人工挖孔 一般直径桩—(250<d<800mm)
15
§ 3.1 预制桩施工
预制桩包括混凝土预制桩、钢桩两种。
混凝土预制桩常用的有钢筋混凝土实心方桩、预应力混 凝土空心管桩。
类型 （常用）：
多功能桩架（沿轨道行驶的） ：机动适应性好；大、装拆运麻烦。
履带式桩架（装在履带底盘上） ：移动方便，适用范围广。
步履式桩架：移动方便，稳定性好,适应性强。
2024/6/13
32
2024/6/13
履带式桩架
多功能桩架
33
动力装置
打桩机械的动力装置是根据所选桩锤而定 的。当采用空气锤时，应配备空气压缩机； 当选用 蒸汽锤时，则要配备蒸汽锅炉和绞盘。
桩基古已应用。上海龙华塔，7 层，40.4m, 相当于13层楼高, 初建于三国东吴时代 (AD220280), 重建于宋代AD977年, 用 木桩, 桩周用灰土防腐，是软基 上建高层的范例。
6
二、桩的类型 高承台桩基
按承台与地面相对位置分 低承台桩基
竖直桩 按桩轴线方向分 斜桩
叉桩
7
二、桩的类型
桩基工程
一、桩基及其作用 桩基构成：桩+承台 （可为独立、条形、筏、箱）
有高、低两种，前者用于桥梁、码头，后者 用于建筑桩基
1
荷载传递路径：
上部结构 承台 桩 地基
桩的作用： （1）将荷载传至硬土层（图4-1a），或分配到较大 的深度范围 （图4-1b），以提高承载力。
柱下独基及承台设计方法
基础的作用是将上部结构所承受的各种作用传递到地基上。 基础工程是隐蔽工程。
基础类型：独立基础、柱下条形基础、十字交叉基础、伐板 基础、箱形基础和桩基础
基础选型应考虑的主要因素:（1）上部结构的结构形式、层 数、荷载的大小、结构的重要性；（ 2）工程地质条件、水文条 件、施工条件、周围环境等综合因素。
还要考虑：
桩顶与承台的联结。
桩顶主筋与承台的锚固
承台之间的连接。
计算简图
1.计算步骤：
1）按轴压计算公式(D+L)初步确定基础底面面积； 2）考虑偏心影响，将初定基底面积扩大10％～40%； 3）确定基底边长比值 l / b=1.5～2.0； 4）计算基础底面边缘最大和最小压应力； 5）按地基承载力验算公式进行验算。
2.基础高度确定
根据柱与基础交接处混凝土抗冲切承载力要求确定。
基础设计应考虑的主要因素:（1）地基的承载能力与变形； （2）基础本身的安全性、耐久性。
柱下独立基础设计
一、基础形式 杯形基础、高杯基础
两种：锥形、阶梯形。
二、基础的主要尺寸 基础底面尺寸、基础高度、外形尺寸等
三、设计内容
1. 按地基承载力确定基础底面尺寸； 2. 按混凝土冲切、剪切强度确定基础高度和变阶处高 度； 3. 按基础受弯承载力计算板底配筋； 4. 构造处理及施工图绘制
Nl
1x
c2
a1y 2
1y c1
a1x 2
hp
ft h0
1x
0.56
1x 0.2
1y
0.56
1y 0.2
角桩的冲切计算
三桩三角形承台可按下列公式验算
底部角桩
:
Nl
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基础工程课程设计————某住宅楼桩基础设计一：设计资料1、建筑场地土层按其成因土的特征和力学性质的不同自上而下划分为四层，物理力学指标见下表。
勘查期间测得地下水混合水位深为2.0m,地下水水质分析结果表明，本场地下水无腐蚀性。
建筑安全等级为2级，已知上部框架结构由柱子传来的荷载：V = 3200kN, M=400kN mg，H = 50kN；柱的截面尺寸为：400×400mm；承台底面埋深：D ＝ 2.0m。
2、根据地质资料，以黄土粉质粘土为桩尖持力层，钢筋混凝土预制桩断面尺寸为300×300，桩长为10.0m3、桩身资料：混凝土为C30，轴心抗压强度设计值fc＝15MPa，弯曲强度设计值为fm＝16.5MPa，主筋采用：4Φ16，强度设计值：f y＝310MPa4、承台设计资料：混凝土为C30，轴心抗压强度设计值为fc＝15MPa，弯曲抗压强度设计值为fm＝1.5MPa。
、附：1）：土层主要物理力学指标；2）：桩静载荷试验曲线。
附表一：附表二：桩静载荷试验曲线二：设计要求：1、单桩竖向承载力标准值和设计值的计算；2、确定桩数和桩的平面布置图；3、群桩中基桩的受力验算4、承台结构设计及验算；5、桩及承台的施工图设计：包括桩的平面布置图，桩身配筋图，承台配筋和必要的施工说明；6、需要提交的报告：计算说明书和桩基础施工图。
三：桩基础设计 （一）：必要资料准备1、建筑物的类型机规模：住宅楼2、岩土工程勘察报告：见上页附表3、环境及检测条件：地下水无腐蚀性，Q —S 曲线见附表 （二）：外部荷载及桩型确定1、柱传来荷载：V = 3200kN 、M = 400kN •m 、H = 50kN2、桩型确定：1）、由题意选桩为钢筋混凝土预制桩； 2）、构造尺寸：桩长L ＝10.0m ，截面尺寸：300×300mm 3）、桩身：混凝土强度 C30、cf＝15MPa 、mf＝16.5MPa4φ16yf＝310MPa4）、承台材料：混凝土强度C30、cf＝15MPa 、mf＝16.5MPatf＝1.5MPa（三）：单桩承载力确定1、 单桩竖向承载力的确定： 1）、根据桩身材料强度（ϕ＝1.0按0.25折减，配筋 φ16）2()1.0(150.25300310803.8)586.7p ScyR kNff A A ϕ''=+=⨯⨯⨯+⨯= 2）、根据地基基础规范公式计算： 1°、桩尖土端承载力计算： 粉质粘土，LI＝0.60，入土深度为12.0m100800(800)8805pakPa q -=⨯= 2°、桩侧土摩擦力： 粉质粘土层1：1.0LI= ，17~24sakPa q= 取18kPa粉质粘土层2：0.60LI= ，24~31sakPa q= 取28kPa28800.340.3(189281)307.2pippasia Ra kPaqq lA μ=+=⨯+⨯⨯⨯+⨯=∑3）、根据静载荷试验数据计算：根据静载荷单桩承载力试验Q s -曲线，按明显拐点法得单桩极限承载力550ukN Q=单桩承载力标准值：55027522uk kN QR === 根据以上各种条件下的计算结果，取单桩竖向承载力标准值275akN R=单桩竖向承载力设计值1.2 1.2275330k kN R R ==⨯=4）、确桩数和桩的布置：1°、初步假定承台的尺寸为 223m ⨯ 上部结构传来垂直荷载： 3200V kN = 承台和土自重： 2(23)20240G kN =⨯⨯⨯= 32002401.1 1.111.5330F G n R ++=⨯=⨯= 取 12n =根 桩距 ：()()3~43~40.30.9~1.2S d m ==⨯= 取 1.0S m =2°、承台平面尺寸及柱排列如下图：桩平面布置图1：100桩立面图（四）：单桩受力验算： 1、单桩所受平均力：3200 2.6 3.6220297.912F G N kPa R n ++⨯⨯⨯===< 2、单桩所受最大及最小力：()()max max min2240050 1.5 1.5297.960.5 1.5iF G nMx Nx+⨯⨯+=±=±=⨯⨯∑3、 单桩水平承载力计算： 150 4.212i H kPa n H === ， 3200266.712i V == 4.211266.763.512H V ==<<Q即 i V 与i H 合力 与i V 的夹角小于5o∴单桩水平承载力满足要求，不需要进一步的验算。
（五）：群桩承载力验算：1、根据实体基础法进行验算： 1）、实体基础底面尺寸计算：桩所穿过的土层的摩擦角：121ϕ︒= ()9m ，220ϕ︒= ()1m取121 5.2544αϕ︒===︒ ， tan 0.919α= 边桩外围之间的尺寸为：22.33.3m ⨯实体基础底面宽：2.32100.0919 4.14m +⨯⨯=实体基础底面长：3.32100.0919 5.14m +⨯⨯= 2）、桩尖土承载力设计值：1° 实体基础埋深范围内的土的平均重度（地下水位下取有效重度）()()318.8218.910919.610110.612m kNγ⨯+-⨯+-⨯==2° 实体基础底面粉质粘土修正后的承载力特征值为： 根据书上表2－5 取0.3bη= ， 1.6dη=()()()()3120.52200.30.9 4.143 1.610120.5407.3bdmaakb kPaffγηηγ=+-+-=+⨯⨯-+⨯⨯-=3°取320GkNm γ=，310mkNm γ= ，基础自重为：()4.14 5.1422010102979G kN =⨯⨯⨯+⨯= 4°实体基础底面压力计算： ○1当仅有轴力作用时：32002979290.4407.34.14 5.14aaF G kPa kPa A pf++===<=⨯○2考虑轴力和弯矩时计算：max 3200297940050 1.564.14 5.14 4.14 5.14F G M A W P +++⨯=+=+⨯⨯⨯ 424.3 1.21.2407.3488.8akPa kPa f=<=⨯=由以上验算，单桩及整体承载力满足要求。
（六）、承台设计：承台尺寸由图1所示，无垫层，钢筋保护层厚取100mm 。
1、单桩净反力的计算：单桩净反力，即不考虑承台及覆土重量时桩所受的力 1）、单桩净反力的最大值：()max345.4 2.6 3.622012314.2Q=-⨯⨯⨯=2）、平均单桩净反力：320012266.7Q Fn kN '===2、承台冲切验算： 1）、柱边冲切： 冲切力：3200 1.3504320Li F kN N F=-=⨯-=∑受冲切承载力截面高度影响系数hpβ的计算：()10.919008000.9922000800hp β-=-⨯-=-冲夸比λ与系数α的计算：()0000.5250.5250.11000x x a hλ===<000.840.841.160.20.5250.2xxβλ===++()0000.2250.2250.21000y y a hλ===>000.840.841.980.20.2250.2yyβλ===++ ()()()()()0000022 1.160.40.225 1.980.60.5250.9921500 1.087864320c y c x x y hp t l kN kN f b a h a h F βββ⎡⎤+++⎢⎥⎣⎦=⨯⨯++⨯+⨯⨯⨯⎡⎤⎣⎦=>=满足要求3、角桩向上冲切：12101010,10.0.45,,,x x x x y y y y m c ca a a a λλλλ======110.560.560.7720.20.5250.2xxβλ===++110.560.561.320.20.2250.2yy βλ===++()()()()()2111011max 220.7720.450.22520.450.52520.992150012045345.4y x x y hp t kN kN f c a c a h N βββ⎡⎤+++⎢⎥⎣⎦=⨯+++⨯⨯⨯⎡⎤⎣⎦=>=满足要求。
4、承台抗剪验算：斜截面受剪承载力可按下面公式计算：00hst V fb h ββ≤， 1.751.0βλ=+，114408008000.9461000hs h β⎛⎫⎛⎫=== ⎪ ⎪ ⎪⎝⎭⎝⎭ Ⅰ－Ⅰ截面处承台抗剪验算： 边上一排桩净反力最大值max314.2kN Q=，按3根桩进行计算。
剪力max33314.2942.6kN QV==⨯=承台抗剪时的截面尺寸近似的定为：平均宽度 1.93b m =,1.0m h=1.75 1.751.1471.00.525 1.0βλ===++()00.946 1.1471500 1.93 1.03141chs tkN V f Vb hββ==⨯⨯⨯⨯=>可以Ⅱ－Ⅱ截面处承台抗剪验算： 边排桩单桩净反力平均值 266.7ikN Q = ，按4根桩计算。
剪切力44266.71066.8Q kN V==⨯=承台抗剪时的截面尺寸：平均宽度 2.63b m = ，0 1.0h m = 斜截面上受压区混凝土的抗剪强度为： 1.75 1.751.1471.00.525 1.0βλ===++()00.946 1.1471500 2.63 1.04280chstkN V f V b hββ=⨯⨯⨯⨯=>=可以5、承台弯矩计算及配筋计算： 1）、承台弯矩计算： 多桩承台的弯矩可在长，宽两个方向分别按单向受弯计算：Ⅰ－Ⅰ截面，按3根桩计算：()3314.20.9750.3636.3IkN m M=⨯⨯-=•Ⅱ－Ⅱ截面，按4根桩计算：()4266.70.6750.3400IIkN m M=⨯⨯-=•2）、承台配筋计算：取1.0, 1.4m K h== 。
长向配筋：620636.31022810.910003100.9Isymm M A fh⨯===⨯⨯ 选配 16@200φ 2201.1132614smm A =⨯= 短向配筋：6204001014340.910003100.9IIsymm M A fh ⨯===⨯⨯ 选配 14@200φ ()2153.9182700smm A =⨯=构造要求承台配筋图：（七）、桩的强度验算桩的截面尺寸为 2300300mm ⨯，桩长为10.0m ，配筋为416φ，为通长配筋， 钢筋保护层厚度选40mm 。
