液压支架工技能竞赛理论考试卷(A卷)
液压支架工考试(试卷编号121)
液压支架工考试(试卷编号121)1.[单选题]根据国家标准机械制图可以得到（）基本视图A)2B)3C)6答案:B解析:2.[单选题]启动刮板输送机时，要先点动（ ）次，才允许正式开动，禁止强行启动、频动或长时间空运转。
A)1～2次B)2～3次C)3～4次答案:A解析:3.[单选题]工作面在用支柱完好、不漏液、不自动卸载，无外观缺损。
达不到此要求的支柱不超过（ ）根。
A)3B)4C)5答案:A解析:4.[单选题]液压支架安全阀定期抽查试验，开启压力不小于( )PH（额定工作压力）。
A)0.7B)0.8C)0.9答案:C解析:5.[单选题]镀层为复合镀层时铜锡合金的镀层为20～30m；硬铬的厚度A)30～40B)40～50C)45～50答案:A解析:解析:7.[单选题]有一把游标卡尺，其尺身每一小格为1mm，游标刻线总长为19mm并均分20格，则此游标卡尺的读数精度为（）mm。
A)0.01B)0.05C)0.02答案:B解析:8.[单选题]薄煤层厚度为( )的煤层。
A)<1.3mB)1.3-3.5mC)>3.5m答案:A解析:9.[单选题]煤矿安全生产是指在煤矿生产活动过程中( )不受到危害，物(财产)不受到损失。
A)人的生命B)人的生命与健康C)人的健康答案:B解析:10.[单选题]支架解体要用（ ）和拆除工具。
A)撬棍B)专设的起吊设备C)钢丝绳答案:B解析:11.[单选题]蓄能器充氮压力符合要求，误差不超过（）Mpa。
A)0.6B)1C)0.5答案:C解析:答案:A解析:13.[单选题]近水平煤层倾角应为( )。
A)25度----45度B)8度----25度C)<8度答案:C解析:14.[单选题]每年至少组织( )矿井救灾演习。
A)3次B)2次C)1次答案:C解析:15.[单选题]综采工作面过本煤层空巷时，其修复高度应( )。
A)略高于采高B)与采高一致C)少低于采高答案:B解析:16.[单选题]( )是矿井中主要由煤层气构成的以甲烷为主的有害气体。

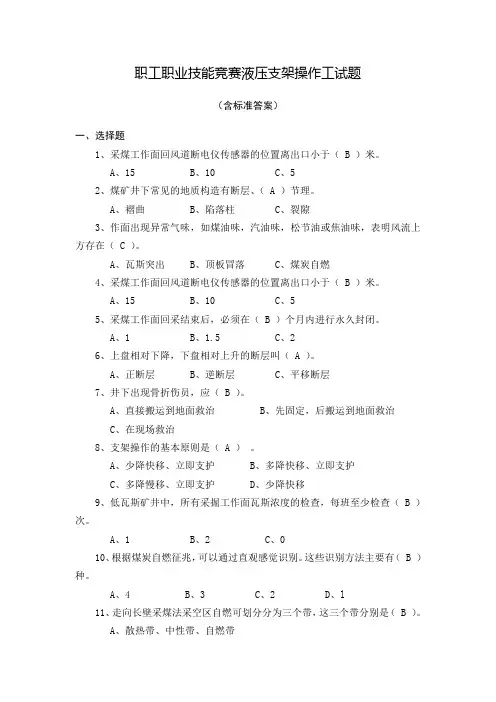

职工职业技能竞赛液压支架工试题题库及标准答案
职工职业技能竞赛液压支架操作工试题（含标准答案）一、选择题1、采煤工作面回风道断电仪传感器的位置离出口小于（ B ）米。
A、15B、10C、52、煤矿井下常见的地质构造有断层、（ A ）节理。
A、褶曲B、陷落柱C、裂隙3、作面出现异常气味，如煤油味，汽油味，松节油或焦油味，表明风流上方存在（ C ）。
A、瓦斯突出B、顶板冒落C、煤炭自燃4、采煤工作面回风道断电仪传感器的位置离出口小于（ B ）米。
A、15B、10C、55、采煤工作面回采结束后，必须在（ B ）个月内进行永久封闭。
A、1B、1.5C、26、上盘相对下降，下盘相对上升的断层叫（ A ）。
A、正断层B、逆断层C、平移断层7、井下出现骨折伤员，应（ B ）。
A、直接搬运到地面救治B、先固定，后搬运到地面救治C、在现场救治8、支架操作的基本原则是（ A ）。
A、少降快移、立即支护B、多降快移、立即支护C、多降慢移、立即支护D、少降快移9、低瓦斯矿井中，所有采掘工作面瓦斯浓度的检查，每班至少检查（ B ）次。
A、1B、2C、010、根据煤炭自燃征兆，可以通过直观感觉识别。
这些识别方法主要有（ B ）种。
A、4B、3C、2D、l11、走向长壁采煤法采空区自燃可划分分为三个带，这三个带分别是（ B ）。
A、散热带、中性带、自燃带B、漏风散热带、自燃危险带、窒息带C、难燃带、自燃带、氧化带D、不自燃带、自燃带、自燃危险带12、采放比大于（ C ）的，严禁采用放顶煤开采。
A、1：5B、1：1C、1：3D、l：213、煤层平均厚度小于（ A ）米的，严禁采用放顶煤开采。
A、4B、5C、8D、1014、严格执行敲帮问顶制度。
开工前，（ D ）必须对工作面安全情况进行全面检查，确认无危险后，方准人员进入工作面。
A、区长B、总工程师C、矿长D、班组长15、采煤工作面初次放顶及收尾时，必须（ A ）。
A、制定安全措施B、通知公司C、报矿长D、编制方案16、对金属顶梁和单体液压支柱，在采煤工作面回采结束后或使用时间超过（ D ）月后，必须进行检修。
液压支架工试题(A卷,初等难度)
液压支架工试卷（A卷）单位：姓名：得分：一、填空（共54分，每空1.5分）1、ZZ13000-27/60支架型号中“ZZ”表示、，13000表示，27表示，60表示，该支架允许最大采高为 m。
2、ZZ13000-27/60支架支撑高度为 m、中心距 m、泵站压力 MPa 。
3、111303工作面液压支架可根据现场情况采用以下四种移架方式：即、、和、。
4、111303工作面各工序作业间距：割煤与推溜间距为≥ m、推溜与移架间距为≤ m、割煤与端头作业间距为≥ m。
5、111303工作面采用管理顶板。
6、液压支架一般具有、、、四个基本动作，以及侧护、护帮、调架等辅助动作。
7、正常情况移架时，要控制好降柱幅度，一般以不超过 mm为宜，防止因降柱过大而产生咬架。
8、操作支架或处理支架故障过程中附近架严禁人员停留或通过。
9、综合机械化采煤是指采煤的全部生产过程。
包括、、、和以及工作面运输巷运输等全部实现机械化。
10、随采煤机后滚筒过后及时推出伸缩梁，打开护帮板护住帮顶，距离采煤机后滚筒 m 外开始移架，当工作面煤壁片帮严重时缩短移架距离。
11、保证液压系统良好的关键是和。
12、111303工作面支护质量要求：每次移架后初撑力≥ MPa。
工作面支架排成一条直线，其偏差不得超过± mm。
及时移架，端面距最大值≤ mm。
支架移设均匀，偏差不超过± mm。
支架顶梁与顶板平整接实，最大仰俯角< °。
支架垂直顶底板不歪斜(<±°)。
二、简答题（共46分，前三题每题10分，第四题16分）1、如何保证支架的初撑力。
2、掩护式液压支架由哪几部分组成？3、111303工作面支架拉移前的主要检查事项有哪些。
4、试述111303工作面顶板控制重点及难点。
液压支架工考试(试卷编号181)
液压支架工考试(试卷编号181)1.[单选题]工作面刮板输送机铺设时要求平直，在水平或垂直面上可弯曲( )°。
A)1-2°B)2-3°C)3-4°答案:A解析:2.[单选题]每个生产矿井必须至少有( )个能行人的通达地面的安全出口。
A)1B)2C)3答案:B解析:3.[单选题]厚度为1.3-3.5米的煤层称( )。
A)薄煤层B)中厚煤层C)厚煤层答案:B解析:4.[单选题]液压支架具有支护性能好，强度高、移设速度快、（）等优点。
A)安全可靠B)效率高C)结构简单答案:A解析:5.[单选题]超能力、超强度或者超定员组织生产有其中之一是指( )。
A)矿井月产量超过当月产量计划lO％的B)矿井月产量超过当月产量计划8％的C)矿井月产量超过当月产量计划5％的答案:A解析:6.[单选题]机轨合一巷人行道宽度达不到煤矿安全规程的要求时，应设置( )。
A)行人过桥答案:B解析:7.[单选题]中厚煤层厚度为( )的煤层。
A)<1.3mB)1.3-3.5mC)>3.5m答案:B解析:8.[单选题]回采工作面基本顶初次破断引起的矿压显现叫( )。
A)初次垮落B)初次断裂C)初次采压答案:C解析:9.[单选题]支架降柱时，立柱降柱顺序为（ ）。
A)活柱中缸同时下降B)活柱先下降C)中缸先下降答案:C解析:10.[单选题]采煤工作面的工作空间支护与采空区处理工作的总称叫（ ）。
A)顶板管理B)支护与放顶C)顶板控制答案:C解析:11.[单选题]Ｏ型圈在静止条件下可承受100mPA或更高的压力，在运动条件下也可以承受（）mPA的压力A)35B)65C)85答案:A解析:12.[单选题]检修液压设备时，发现油箱中油液呈乳白色，这主要是由于油中混入（）造成的。
C)机械杂质答案:A解析:13.[单选题]当发现有人触电时，首先要( )电源或用绝缘材料将带电体与触电者分离开。
A)闭合B)切断C)开关答案:B解析:14.[单选题]大采高综采工作面一次采全高为A)超过3米B)超过3.5米C)超过6米答案:B解析:15.[单选题]瓦斯爆炸的条件有3条，( )爆炸。
液压支架工考试(试卷编号2161)
液压支架工考试(试卷编号2161)1.[单选题]气囊式蓄能器是一个长圆形钢瓶，里面常装有（ ）形橡胶气囊。
A)条纹B)螺纹C)波纹答案:C解析:2.[单选题]油料火灾不宜用( )灭火。
A)水B)沙子C)干粉答案:A解析:3.[单选题]新建或改扩建的矿井中，对运行7t及其以上机车或3t及其以上的矿车的轨道，应采用不低于( )的钢轨。
A)18㎏B)22㎏C)30㎏答案:C解析:4.[单选题]综采乳化液泵站压力要求达到、( )A)≥26)MPB)≥28)MPC)≥30)MPA，答案:C解析:5.[单选题]液压阀按其在系统中发挥的作用，可分为压力控制阀、流量控制阀、（）。
A)方向控制阀B)截至阀C)卸载阀答案:A解析:6.[单选题]采用综合机械化采煤时当采高超过( )m时，必须采取防片帮伤人措施。
7.[单选题]综合机械化采煤矿井，轨道机车运输巷与运输设备最突出部分不得大于( )m。
A)0.3B)0.4C)0.5答案:C解析:8.[单选题]厚度为1.3-3.5米的煤层称( )。
A)薄煤层B)中厚煤层C)厚煤层答案:B解析:9.[单选题]井下探放水应坚持( )的方针。
A)预测预报，有疑必探，先探后掘，先治后采B)有水必探，先探后掘C)有疑必探，边探边掘答案:A解析:10.[单选题]不合格钢丝的断面积与钢丝总断面积之比达到( )%,不得用作升降人员。
A)6B)10C)12答案:A解析:11.[单选题]在煤矿井下生产过程中，如发生人员骨折，其他人员应采用( )的急救原则。
A)等待救护人员到来B)立即送往医院C)先固定后搬运答案:C解析:12.[单选题]国家规定，中厚煤层采区回采率应大于( )%。
13.[单选题]经常移动及手持式电气设备的接地电阻不得超过( )欧。
A)1欧B)2欧C)3欧答案:A解析:14.[单选题]由孔、轴的上下偏差两条线组成的一个区域称为（ ）。
A)公差图B)公差表C)公差带答案:C解析:15.[单选题]对脊椎骨折的病人，搬运时应采用( )搬运。
液压支架工试卷(A)
一、判断题。
（每题1分，共20分）1.侧护板的主要作用是消除相邻支架掩护梁和顶梁之间的架间隙，防止冒落矸石进入支架空间。
（√）2.液压传动是利用封闭系统中的压力液体实现能量传递和转换的传动。
（√）3.加强液压支架的完好检修，液压支架的各种管路必须吊挂整齐，液压管路及各种阀、过滤器、配液盘等不得埋压。
（√）4.支架的各种阀密封必须保持完好，不串液、漏液、动作灵活可靠。
（√）5.综采工作面移架方式按护顶帮分为及时、滞后、和超前支护三种。
（√）6.相邻支架间不能有明显错茬，不准超过顶梁侧护板高的2/3。
（√）7.液压支架的完好基本要求是零部件必须齐全，活柱钢体和阀组动作灵敏可靠，密封良好，连接牢靠。
（√）8.操作不当，顶梁接顶后时间不足立即将升柱手把至零位将影响液压支架初撑力。
（√）9.液压支架的零部件，管路系统及其辅助设备必须符原设计要求，不任意拆改。
（√）10.液压系统跑、冒、滴、漏现象严重将会影响液压支架初撑力。
（√）11.带压移架即是：支架不离开顶板，对顶板保持一定的支持力进行移架。
（√）12.生产过程中移架时必须经常调架子，要使用好侧护板（前侧和后侧）和底调装置，做到一步三调。
（√）13.过滤器必须定期冲洗，防止堵塞，操作时无异常声响。
（√）14.支架工移架时必须保证支架前后成一直线，支架与顶底板垂直，不得歪斜。
（√）15.综采工作面要防止过低而“压死”支架，超高即可多出煤，移架也顺利。
（×）16.液力传动是将液压能转换为机械能，如：液力偶合器，离心式水泵。
（×）17.移架速度慢造成顶板下沉量大综采工作面煤壁片帮的主要因素。
（×）18.相邻的两组支架可同时移架。
（×）19.移架时，支架下沉量越大越好，以保证顺利移架。
（×）20.工作面支架检修可以拆开安全阀、控制阀、千斤顶工作腔。
（×）二．选择题。
（每题1分，共20分）1..工作面液压支架移过后，支架顶梁要求平直，支架上下架间不能出现（ A ）现象。
液压支架工理论试卷A(标准答案)
液压支架工理论知识试卷 A（答案）一、填空题（第1题~第20题，请将正确答案填在横线空白处，每小题1分，共20分）1、运动黏度2、双作用缸3、缸体内径4、同向通风5、综合机械化采煤。
6、承载结构件7、防滑防倒装置8、超前支护方式 9、低位 10、执行元件 11、乳化液泵 12、直接顶 13、压力液 14、承载 15、压坏支架16、液压系统图 17、单体液压支柱 18、螺纹接头 19、前滚筒后滚筒 20、支架工作阻力二、判断题（第21题~第40题，请将判断结果填在括号中。
正确的填“√”，错误的填“×”。
每小题1分，共20分）21（×）22（×）23（×）24（√）25（√）26（×）27（√）28（√）29（×）30（×）31（√）32（√）33（×）34（√）35（√）36（×）37（×）38（√）39（×）40（×）三、单项选择题（第41题~第60题，选择一个正确答案，将相应的字母填入题内的括号中，每小题1分，共20分）41、 (B) 42 、(A) 43、（D） 44、（A） 45、（A）46．（D）47、（A） 48、（D）49、（C）50、（B）51、（A） 52、（D） 53、（A） 54、（B） 55、（C）56、（B）57、（B） 58、（C）59、（A）60、（B）四、简答题（第61题~第65题，每小题4分，共20分）61、支撑式液压支架的优点是什么？（1）、工作阻力大、支撑效率高、性能好。
（2）、结构简单、质量轻、造价低。
（3）、支架内工作空间大，行人安全方便，通风断面大。
62、液压支架压架处理方法？（1）、增大支撑办法；（2）、挑顶法（3）、起底法（卧底法）（4）、松顶松底法；（5）、防压环法。
63、液压支架侧护板的作用消除相邻支架掩护梁和顶梁之间的架间间隙，防止跨落矸石进入支护空间；作为支架移架过程中的导向板；防止支架降落后倾倒；调整支架的间距。
液压支架工技能大赛试卷A
液压支架工技能大赛试卷A1、常见的顶板事故可分哪几类？答：可分为片帮掉矸、局部冒顶、大面积切顶。
2、煤层产状三要素是什么？答：煤层产状三要素是指煤层的走向、倾向和倾角。
3、整体移溜时，弯曲部分的长度不得小于多少米？答：不得小于15米。
4、支撑掩护式液压支架主要由哪些部件组成？答：由前梁、顶梁、前后立柱、掩护梁、前后连杆、底座及推移装置等部件组成。
5、处理支架压死的措施有哪些？答：加设移架千斤、增大支撑法、挑顶法、松顶松底法。
6、支架要排成一条直线，偏差不超过多少？支架顶梁与顶板平行支设，其最大仰俯角为多少？答：偏差不超过±50mm，最大仰俯角﹤7°。
7、什么是回采工艺？答：采煤工作面各工序所用方法、设备及其在时间、空间上的相互配合。
8、什么是串联通风？答：井下用风地点的回风再次进入其它地点的通风方式。
9、什么是伪顶？答：直接覆盖在煤层之上的一层薄岩层，厚度一般小于0.5米。
10、什么是周期来压？答：工作面初次来压后，随着工作面推进，老顶呈周期性垮落，这种周期11、性垮落给工作面造成的压力叫周期来压。
什么是直接顶？答：覆盖在伪顶或煤层之上由几层岩层组成，随工作面移架（回柱）而垮落的顶板。
12、什么是控顶距？答：指采煤工作面煤壁至切顶线之间的距离。
13、采煤工作面顶板动态监测工作的目的是什么？答：主要目的是掌握顶板动态，提供安全信息，促进生产管理，减少各类事故，实现安全生产。
14、操作液压支架要领概括为“快、匀、够、正、直、稳、严、净”具体为什么？答：快：移架及时、迅速；匀：移架速度要均匀；够：移架步距要符合作业规程规定；正：支架位置要正，不咬架；直：各组支架要排成一条直线；稳：支架刮板输送机要平稳、牢靠；严：顶梁与顶板接触要严密，不留空隙；净：煤、矸煤尘要清理干净。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
羊场湾煤矿液压支架工技能竞赛理论考试卷 （A 卷）出卷： 审核： 考试时间：注意事项：1、答卷前将密封线内的项目填写清楚；2、填写答案必须用蓝色或黑色钢笔，不允许用铅笔或红笔。
3、本试卷共5道大题，满分100分，考试时间70分钟。
一、判断题（每题1分共20分，请在您认为正确的题号后括号内打“√” ，错误的打“×”。
）1、表面粗糙度是指加工表面上具有较小间距和峰谷所组成的微观几何形状特性。
（√）2、国际上大多数国家采用表面粗糙度来评定零件表面的光滑平整程度。
（√）3、ZY3600/25/50型液压支架中“3600”是指支架的初撑力为3600KN.。
（×）4、支架对单位面积顶板提供的工作阻力称为支护强度。
（√）5、掩护式液压支架的缺点是支柱承受横向载荷时较易弯曲。
（×）6、液压传动的缺点是易于发热，损失功率，传动效率较低。
（√）7、支撑式液压支架的优点是液压系统较简单，便于操作维护。
（×）8、按放煤口位置，放顶煤液压支架可分为高位放顶煤液压支架和低位放顶煤液压支架两种。
（×）9、按照溢流能力不同，安全阀可分为小流量安全阀和大流量安全阀。
（×） 10、溢流量大于100L/min 的安全阀属于大流量安全阀。
（√） 11、液控单向锁实际上就是液控单向阀。
（√）12.、液压支架最小宽度与最大宽度的偏差为±50mm 。
（×） 13、电焊条型号E4315中43表示熔敷金属的抗压强度。
（×） 14、立柱防尘圈有JF 型橡胶防尘圈和GF 型骨架式防尘圈。
（√）15、液压支架的型式按控制分为液压直接控制、液压先导控制和电液控制。
（√） 16、双伸缩立柱大缸缸径在200mm 以下时，底阀开启压力不得低于4Mpa 。
（√） 17、神华质量标准化规定综采支架要垂直顶底板，歪斜小于±7°。
（×）18、根据注液方式不同，单体液压支柱分为外注式和内注式两种。
（√） 19、支撑式液压支架又称垛式支架。
（√）20、V 型密封圈大部使用在柱塞上，又称柱塞密封。
（√）二、选择题（每题1分共40分）1、由孔、轴的上下偏差两条直线组成的一个区域称为（ C ）。
A .公差表 B.公差图 C.公差带2、( C )控制阀以滑阀应用最广,其基本图形符号是方框,有几个方框就有几位。
A .压力 B.流量 C.方向3、液压支架常用乳化油的牌号为（ B ）。
A .M5 B.M10 C.M-T4、正视图是指物体在（ A ）投影面上的投影。
A.正立 B.水平 C.侧立5、设计时给定的尺寸称（ A ）。
A.基本尺寸B.标注尺寸C.实际尺寸6、国际上大多数国家都采用（ C ）来评定零件表面的光滑平整度。
A.表面光滑度 B.表面光滑度 C.表面粗糙度7、有一圆锥孔，k=1:16；l=48mm；d=18mm ，则D=（ A ） A.21mm B.20mm C.25m8、材料抵抗其他物体压入其表面的能力叫（ B ）。
A.刚度 B.硬度 C.强度 9、金属淬火的目的是（ C ）。
A.降低硬度，便于切削加工B.获得高硬度的表面层C.提高钢的硬度和耐磨性。
10、综采液压支架要垂直顶底板，歪斜＜ ( B ) 。
A、5°B、±5 °C、±4 °11、标准化规定，支架要排成一条直线，其偏差不得超过（ B ）mmA、±50B、±100C、±15012、已知某液压支架的推拉千斤顶的缸径D=140mm，活塞杆径d=85mm，泵站工作压力P=12Mpa，实际流量Q=160L/min,其活塞杆推力为（ A ）KN。
A.184B.117C.21613、ZFS4400/16/28型放顶煤液压支架，其中“4400”指支架的（ B ）A.初撑力B.工作阻力C.支护强度14、液压支架检修质量标准规定：构件平面上出现的突起面积不得超过（ A ）。
A.100cm2B. 50cm2C. 10cm215、蕾形圈最高工作压力可达（ C ）Mpa。
A.45cm2B. 50cm2C. 60cm216、液压支架完好标准规定：安全阀定期抽查试验，开启压力不小于（ C ）PH(额定工作压力)。
A.0.6B. 0.8C. 0.917、溢流量小于16L/min的安全阀为小流量安全阀，溢流量大于（ C ）L/min的安全阀为大流量安全阀。
A.50B.80C.10018、液压支架的最小宽度和最大宽度的偏差为±（ A ）mm。
A.20B.30C.5019、液压支架做性能试验时，在额定压力下，支架的初撑力不得小于额定初撑力的（ B ）A、80%B、90%C、100%20、按用途分，液压支架用密封件可分为单向密封件、双向密封件，防尘密封件和（ C ）密封件。
A、蕾形 B、Y形 C、阀口21、以下那一条不是支撑式液压支架的优点（ C ）。
A、工作阻力大，支护强度高B、结构简单C、受力状况好，不易损坏。
22、立柱缸口采用（ A ）密封件进行密封。
A、蕾形B、Y形C、O形24、综采工作面要及时移架，端面距最大值≤（ C ）mm，前梁接顶严密。
A、300B、200C、 34025、O形密封圈在静止条件下可承受（ C ）Mpa或更高的压力。
A、35B、50C、10026、液压支架橡胶密封件是用天然橡胶、（ A ）橡胶等按一定比例配炼制成的。
A、丁腈B、耐油C、耐热27、液压支架大修后性能试样抽检率为（ A ）。
A、3%B、4%C、5%28、液压传动最基本的技术参数是压力和（ B ）。
A、压强B、流量C、工作介质29、下列哪一个不是液压传动系统中工作液体的作用（ C ）？A、润滑运动零件B、冷却传动系统C、降低压力30、液压千斤顶推力与柱塞面积的关系是：活塞上的推力和活塞的面积成（ A ）。
A、正比B、反比C、线性比例31、液压传动系统中蓄能器的作用是（ B ）。
A、防止损坏液压元件B、缓冲元件C、压力控制元件32、放顶煤液压支架有低位、中位和（ A ）三种。
A、高位B、侧位C、前位33、掩护式支架前、后连杆和底座构成（）A、支架主体结构B、支架主要机构C、四连杆34、活柱镀层损伤主要表现在机械损伤和（）损伤。
A、腐蚀B、放炮C、运输磕碰35、液压支架完好标准规定：侧护板变形不超过10mm，推拉杆弯曲每米不超过（ A ）。
A、20mmB、30mmC、50mm36、液压支架乳化液泵常用（ C ）和五柱塞泵。
A、单柱塞泵B、双柱塞泵C、三柱塞泵37、乳化液泵的工作压力靠（ B ）保证。
A、安全阀B、卸载阀C、溢流阀38、液压支架完好标准规定：活柱和活塞杆无严重变形，用500mm钢尺靠严测量，其间隙不大于（ A ）mm。
A、1mmB、5mmC、10mm39、10、支架的最大支撑高度应小于支架设计最大高度 ( A ) mm。
A、200B、100C、 30040、蓄能器是缓冲元件，为缓和乳化液泵的脉动和储蓄（ C ）而设置。
A、动能B、流量C、液压能三、简答题：（每题5分，共20分）1、四连杆机构的作用是什么？其运动轨迹是什么？答：（1）是支架承受较大的水平力：（2）支架高度变化时，借助四连杆机构的作用，使支架顶梁前端点与煤壁间距离变化较小，有利于顶板管理。
（3）运动轨迹是双纽线近似直线部分2、液压支架用安全阀的基本要求是什么？答：（1）结构简单，动作灵敏，在过载时能及时起到溢流卸载的作用。
（2）卸载时，要求压力波动小，保证立柱工作阻力平稳。
（3）工作压力高，采用乳化液作为工作介质，为保证密封可靠，一般采用软硬密封副。
（4）储存或长期不工作后，开启压力不得有变化。
（5）抗污染能力强。
3、什么是液压支架的初撑力和工作阻力？答：当支架的全部柱活塞腔内的压力都达到泵站额定工作压力是，支架对顶板的支持力称为支架的初撑力。
当支架内所有支柱都达到工作阻力时，支架对顶板的最大支撑力称为支架的工作阻力。
4、立柱活塞基本结构和特点是什么？答：（1）要求活塞组件具有良好的密封性能，耐磨性能及抗冲击和振动性能等。
（2）大部分立柱的活塞直接焊在活柱上，零件少，密封环节少，可靠性高。
（3）个别采用小断面密封件的双伸缩立柱活塞直接在活柱筒上加工而成。
（4）个别立柱采用组装活塞式结构，零件多，增加了密封环节。
四、计算画图题：（每题5分，共10分）1、绘图说明液压支架双立柱基本液压控制回路。
答：液压支架双立柱的基本液压控制回路如图所示。
该回路中设一个液控单向阀、一个安全阀、一个操作阀，用以控制与操作立柱的升、降工作，并保证立柱的闭锁限压特性。
2、已知某液压支架使用浮动活塞千斤顶进行推溜、拉架，其缸径为140mm，杆径为85mm，工作压力为32MPa，试计算其推溜力和拉架力？答：（1）推溜力为：PDF240π==3.14/40×142×32=492.3（KN）PdDF)(40221-=π=3.14/40×（142-8.52）×32=310.8(KN)五、论述题：什么是大流量安全阀？其作用及使用方法是怎样？（10分）答：大流量安全阀是一种溢流量大于100L/min的安全阀。
他的作用是在工作面顶板来压极强烈时，使立柱活塞腔极速储存的能量迅速释放出来，避免立柱及支架部件的过载损坏。
大流量安全阀与一般安全阀配合使用，在正常周期来压时，一般安全阀动作，保证支架的恒阻性。
当顶板来压极强烈时，大流量安全阀动作，释放立柱产生的大量能量。
因此大流量安全底阀的整定值高于一般安全阀的整定压力。
大流量安全阀一般都直接安装在立柱的顶端。
